电力系统自动装置原理思考题及答案

附录：电力系统自动化思考题第一部分 自动装置及其数据的采集处理1-1．设某TV 变比1000：1，TA 变比5000：1，讨论若采用加权平均法进行数据前置处理时，所采用的权值。

1-2．采用式1-13对电流进行分解，0a 、n a 、n b 的物理意义分别是什么？第二部分 自动并列2-1．并列的允许电流值如何考虑？说明理由。

2-2．设并列条件已满足要求，现可惜错过了合闸时机，问下次合闸时机还需要多少时间？设滑差角频率6*102−×=s ϖ，试分析最快与最慢两种情况。

自动装置如何解决这样的问题？2-3．已知：两个区域电网的等值机系统如图所示，其电压幅值相等，频率分别为：t f cos 1.0501+=Hz ，t f 2sin 1.0502+=Hz ，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

2-4．旋转坐标系中发电机的模型方程（Park 方程）如下：磁链方程⎪⎩⎪⎨⎧+−=−=+−=f f d ad f q q q f ad d d d i x i x i x i x i x ψψψ 电压方程⎪⎩⎪⎨⎧+++−=+−+−=d q d q q d d d s ri u s ri u ψψψψ)1()1(&& 式中符号含义：ψ — 磁链，i — 电流，u — 电压，d — 直轴，q — 交轴，f — 励磁绕组，dt d ψψ=&。

已知：**1ad f x I =，5.0,1,0===q d x x r ，⎩⎨⎧====8.0sin 6.0cos δδU u U u qd ，222q d i i i +=。

假定恒同步转速、恒励磁，求发电机并入电网后的电流暂态过程。

第三部分 励磁控制3-1．某电厂有两台发电机在公共母线上并联运行，1号机的额定功率为25MW ，2号机的额定功率为50MW 。

两台机组的额定功率因数都是0.85。

《电力系统自动装置》复习思考题参考答案(1—3章)(共6页)-本页仅作为预览文档封面，使用时请删除本页-第三章 复习思考题1. 何谓并列发电机并列操作应遵循哪原则答：电力系统并列操作一般是指两个交流电源在满足一定条件下的互联操作，也叫同步操作、同期操作或并网。

并列的原则是：(1)并列瞬间，发电机的冲击电流不应超过规定的允许值；(2)并列后，发电机应能迅速进入同步运行。

2. 并列的方法有哪两种各有何特点答：并列的方法有准同步并列和自同步并列两种。

准同步并列的优点是并列时产生的冲击电流较小，不会使系统电压降低，并列后容易拉入同步。

自同步并列的优点是操作简单、并列速度快，在系统发生故障、频率波动较大时，发电机组仍能并列操作并迅速投入电网运行，可避免故障扩大，有利于处理系统事故。

3. 准同期自动并列的三个条件是什么并列时如果不满足这些条件会有何后果答：并列条件应为： (1)发电机电压和系统电压的幅值相同； (3)发电机电压和系统电压的相位相同，即相角差为0； (2)发电机电压和系统电压的频率相同。

不满足条件(1)时，会产生无功分量的冲击电流。

冲击电流的电动力会对发电机绕组产生影响，当电动力较大时，有可能引起发电机绕组的端部变形；不满足条件(2)时，产生有功分量的冲击电流，合闸后发电机与电网间立刻交换有功功率，使机组转轴受到突然冲击，这对机组和电网运行都是不利的；不满足条件(3)时，断路器两侧出现脉动电压，如果发出合闸命令的时刻不恰当，就有可能在相角差较大时合闸，从而引起较大的冲击电流。

此外，如果在频率差较大时并列，频率较高的一方在合闸瞬间会将多余的动能传递给频率低的一方，即使合闸时的相角差不大，当传递能量过大时，待并发电机需经历一个暂态过程才能拉人同步运行，严重时甚至导致失步。

4. 准同期自动并列的实际条件是什么答：(1)待并发电机电压幅值与系统电压幅值应接近相等，误差不应超过±(5％~l0％)的额定电压；(2)待并发电机频率与系统频率应接近相等，误差不应超过±％~％)的额定频率；(3)并列断路器触头应在发电机电压与系统电压相位差接近零度时刚好接通。

复习思考题第二章同步发电机的自动并列一、基本概念1、并列操作：电力系统中的负荷随机变化，为保证电能质量，并满足安全和经济运行的要求，需经常将发电机投入和退出运行，把一台待投入系统的空载发电机经过必要的调节，在满足并列运行的条件下经开关操作与系统并列，这样的操作过程称为并列操作。

2、准同期并列：发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

3、自同期并列：将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动转矩、同步力矩作用下将发电机拉人同步，完成并列操作。

4、并列同期点：是发电机发电并网的条件。

同期并列点是表示相序相同、电源频率同步、电压相同。

5、滑差、滑差频率、滑差周期：滑差：并列断路器两侧发电机电压电角速度与系统电压电角速度之差；滑差频率：并列断路器两侧发电机电压频率与系统电压频率之差，用fs 表示；滑差周期：并列断路器两侧发电机电压与系统电压之间相角差变化360°所用的时间。

6、恒定越前相角准同期并列：在Ug和Ux两个相量重合之前恒定角度发出合闸信号的叫恒定越前相角并列装置。

7、恒定越前时间准同期并列：在Ug和Ux两个相量重合之前恒定时间发出合闸信号的叫恒定越前时间并列装置。

8、整步电压、正弦整步电压、线性整步电压：包含同步条件信息的电压；正弦整步电压：与时间具有正弦函数关系的整步电压；线性整步电压：与时间具有线性函数关系的整步电压。

二、思考题1、同步发电机并列操作应满足什么要求？为什么？答：同步发电机并列操作应满足的要求：（1）并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1~2倍的额定电流。

（2）发电机并网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

因为：(1)并列瞬间，如果发电机的冲击电流大，甚至超过允许值，所产生的电动力可能损坏发电机，并且，冲击电流通过其他电气设备，还合使其他电气设备受损；(2)并列后，当发电机在非同步的暂态过程时，发电机处于振荡状态，遭受振荡冲击，如果发电机长时间不能进入同步运行，可能导致失步，并列不成功。

⾃动装置复习思考题答案详解1.电⼒系统⾃动装置主要有哪两种类型？⾃动操作⾃动调节2.⾹农采样定理对采样频率如何要求？3.同步发电机并列的理想条件。

同步发电机并列的理想条件：fG=fX、UG=UX、δe=04.什么是并列？⼀台发电机组在投⼊系统运⾏之前，它的电压UG与并列母线电压UX的状态量往往不相等，需要对待并发电机组进⾏适当的调整，使之符合并列条件后才允许短路器QF合闸作并⽹运⾏。

5.同步发电机并列操作的意义是什么？电⼒系统的容量在不断增⼤，同步发电机的单机容量也越来越⼤，不恰当的并列操作将导致严重后果。

因此，对同步发电机的并⽹操作进⾏研究、提⾼并列操作的准确度与可靠性，对于系统的可靠运⾏具有很重要的现实意义。

6.⾃动准同步合闸控制电路主要组成部分？频率差控制单元电压差控制单元合闸信号控制单元7.在电⼒系统正常运⾏情况下，⼀般采⽤什么⽅法将发电机组投⼊运⾏？在电⼒系统正常运⾏情况下,⼀般采⽤准同期并列⽅法将发电机组投⼊运⾏。

8.什么是准同期并列准同期并列是将未投⼊系统的发电机加上励磁，并调节其电压和频率，在满⾜并列条件（即电压、频率、相位相同）时，将发电机投⼊系统，如果在理想情况下，使发电机的出⼝开关合闸，则在发电机定⼦回路中的环流将为零，这样不会产⽣电流和电磁⼒矩的冲击。

9. 只存在相⾓差时，合闸冲击电流的主要成份是什么？有功分量10.什么是滑差电压？当系统频率和发电机频率不相等时,系统电压和发电机电压瞬时值之差通常称为滑差电压。

11.什么是励磁系统供给同步发电机励磁电流的电源及其附属设备统称为励磁系统。

12.同步发电机励磁系统主要由什么组成？各部分基本部件是什么？P5313.正弦整步电压最⼩值所对应的相⾓差为多少？014.三相半控桥式整流电路输出电压波形连续的控制⾓范围是多少？30-6015.三相全控桥式整流电路在整流状态如何⼯作？⾓度⼩于90度，输出平均电压UD为正。

16.三相全控整流，定义α控制⾓，β逆变⾓，β与α的关系是什么？Β=180-α17.全波线性整步电压⽣成电路⼀个正弦交流周期⾥，可以输出⾼电平脉冲数有多少个？618.对发电机强励的基本要求是什么?(1)强励顶值电压⾼；(2)励磁系统响应速度快；19.已知某发电机额定励磁电压为500V，对应控制⾓α=65°，当逆变灭磁时，取逆变⾓β=35°，求此时逆变电压Uf为多⼤？公式U=1.35Upcosα得500=1.35Upcos65,Up=876V, β=180-α=35,α=145 ,Uf=1.35*876*cos145= —968.7V20.某发电机由三相桥式全控电路供给励磁电流，整流电源线电压有效值为380伏，当控制⾓=60时⼯作于额定励磁电压，⽽在强励时控制⾓=30。

《电力系统自动控制装置原理》复习思考题考试题型：选择、名词解释、简答题、计算题负荷的调节效应： 当频率下降时， 负荷吸取的有功功率随着下降；当频率升高时，负荷吸取的有功功率随着增高。

这种负荷有功功率随频率变化的现象，称为负荷调节效应。

频率调差系数： 单位发电机有功功率的变化引起的频率增量即为频率调差系数。

电压调整：调节电力系统的电压， 使其变化不超过规定的允许范围， 以保证电力系统的稳定水平及各种电力设备和电器的安全、经济运行。

电力系统：由发电、输电、变电、配电和用电等环节组 成的电能生产与消费系统。

1、电力系统频率二次调整有哪几种可以实现无差调节？答： ①主导发电机法、②积差调频法、③分区调频法。

2、自动发电控制系统的基本任务？答：主要任务：①使全系统发电机输出功率与总负荷功率匹配；②保持系统频率为额定值；③控制区域联络线的交换功率与计划值相等；④在区域网内各发电厂之间进行负荷的经济分配。

3、简述发电机调节的类型及特点。

电力系统调度的主要任务。

答：发电机调节的类型及特点：① >0为正调差系数，其调节特性下倾，即发电机端电压随无功电流增大而降低；②<0为负调差系数，其调节特性上翘，发电机端电压随无功电流增大而上升；③=0称为无差特性，这时发电机端电压恒为定值。

电力系统调度的主要任务：③保证供电质量的优良；③保证较高的安全水平；4、强行励磁的基本作用是什么？答：强行励磁的基本作用是：①有利于电力系统的稳定运行；②有助于继电保护的正确动作；③有助于缩短电力系统短路故障切除后母线电压的恢复时间；④并有助于用户电动机的自起动过程。

同步发电机并列的理想条件是什么？答：理想条件：频率相等、电压幅值相等、相角差为零；即（ f 、U 、δG=fX G=UX e=0）。

简述同步发电机组并列时遵循的原则。

答：①并列断路器合闸时， 冲击电流应尽可能小， 其瞬时最大值一般不超过 1~2倍的额定电流。

②发电机并网后， 应能迅速进入同步运行状态， 其暂态过程要短， 以减少对电力系统的扰动。

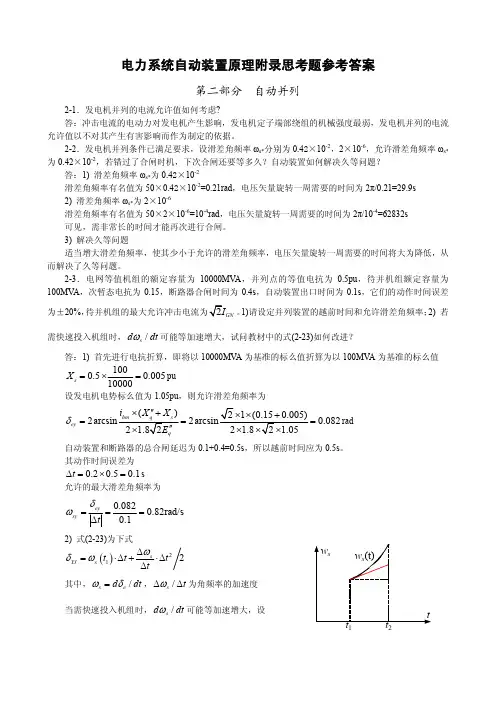

电力系统自动装置原理附录思考题答案第一部分 自动装置及其数据的采集处理1-1．采用式1-13对电流进行分解，0a 、n a 、n b 的物理意义分别是什么？ 【答案提示】0a ：直流分量；n a ：n 次谐波分量的实部；n b ：n 次谐波分量的虚部。

1-2．采样的前期处理讨论： 【答案提示】如果正态分布均匀，那么采用4只电阻串联采样的方式要比采用一只电阻采样的精确度高；是用算术平均法进行滤波有两种方式，其一：10~1021a a a a+++= ；其二：2~211a a a +=，2~~312a a a +=，2~~423a a a += (2)~~108a a a +=。

第二种方法只占有3个内存变量，每一次计算结果覆盖了前一次的采样数据，节省内存，另外，第二种方法滤波后的权重比例合理，10a 占权重为50%，更加接近采样的后期，因此计算机采样中经常采用。

第一种方法的权重完全一样，10个采样数据各占10%，另外它需要11个内存变量。

总的来看，第二种方法的误差和实际意义都大于第一种。

第二部分 自动并列2-1．略 2-2．略2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：t f cos 1.0501+=Hz ，t f 2sin 1.0502+=Hz ，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

第二部分 自动并列2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：t f cos 1.0501+=Hz ，t f 2sin 1.0502+=Hz ，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

【答案提示】合闸相角差表达式为：⎩⎨⎧-=-=-==20100212sin 2.0cos 2.0)(22δδδππππδe s e t t f f f 先不考虑提前量，则有：01.02cos 1.0sin 2.0]2sin 2.0cos 2.0[0→++=+-=⎰πππδππδt t dt t t e e251sin 01sin sin 1sin 21sin 212cos sin 222-=⇒=--=+-+=++t t t t t t t 8078.32+=πk t 或6662.02-=πk t8078.31=t ， 5.61692=t ，……考虑时间提前量0.14秒，则调度中心发出合闸信号的时刻可为：3.6678秒，5.4769秒，等等。

电力系统自动装置原理课后答案【篇一：电力系统自动装置原理附录思考题答案】s=txt>第一部分自动装置及其数据的采集处理1-1．采用式1-13对电流进行分解，a0、an、bn的物理意义分别是什么？【答案提示】a0：直流分量；an：n次谐波分量的实部；bn：n次谐波分量的虚部。

1-2．采样的前期处理讨论：【答案提示】如果正态分布均匀，那么采用4只电阻串联采样的方式要比采用一只电阻采样的精确度高；是用算术平均法进行滤波有两种方式， ~?其一：aa1?a2a10；10~?a~?a~?aaaa1?a2~a131024~~~其二：a1?，a2?，a3?……a?8。

2222第二种方法只占有3个内存变量，每一次计算结果覆盖了前一次的采样数据，节省内存，另外，第二种方法滤波后的权重比例合理，a10占权重为50%，更加接近采样的后期，因此计算机采样中经常采用。

第一种方法的权重完全一样，10个采样数据各占10%，另外它需要11个内存变量。

总的来看，第二种方法的误差和实际意义都大于第一种。

第二部分自动并列2-1．略2-2．略2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：f1?50?0.1costhz，f2?50?0.1sin2thz，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

第二部分自动并列2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：f1?50?0.1costhz，f2?50?0.1sin2thz，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

合闸相角差表达式为：2?f?2?(f?f)?0.2?cost?0.2?sin2tes12 ?e01020先不考虑提前量，则有：e[0.2cost0.2sin2t]dte00.2sint0.1cos2t0.102sint?cos2t?1?2sint?1?2sin2t?1?sin2t?sint?1?0?sint?t?2k??3.8078或t?2k??0.6662 1? 2t1?3.8078，t2?5.6169，……考虑时间提前量0.14秒，则调度中心发出合闸信号的时刻可为：3.6678秒，5.4769秒，等等。

复习思考第二章同步发电机的自动并列—、基本概念1、并列操作,2、准同期并列，3、自同期并列,4、并列同期点,5、滑差、滑差频率、滑差周期，6、恒定越前相角准同期并列,7、恒定越前时间准同期并列,8、整步电压、正弦整步电压、线性整步电压。

二、思考题1、同步发电机并列操作应满足什么要求?为什么？2、同步发电机并列操可以釆用什么方法？3、什么是同步发电机自动准同期并列?有什么特点？适用什么场合?为什么？4、为什么准同期并列产生的冲击电流小？5、什么是同步发电机自同期并列?有什么特点？适用什么场合?为什么？6、为什么自同期并列产生很大的冲击电流？7、滑差、滑差频率、滑差周期有什么关系？8、同步发电机自动准同期并列的理想条件是什么？实际条件是什么？9、同步发电机自动准同期并列时，不满足并列条件会产生什么后果?为什么？10、说明同步发电机釆用自动准同期方式并列时，产生冲击电流的原因，为什么要检查并列合闸时的滑差？1 1、为什么频率差过大时发电机可能并列不成功？12、合闸脉冲为什么需要导前时间？13、断路器合闸脉冲的导前时间应怎么考虑？为什么是恒定导前时间？14、利用正弦整步电压如何检测发电机是否满足准同期并列条件？15、利用线性整步电压如何检测发电机是否满足准同期并列条件？1 6、如何利用线性整步电压来实现对频差大小的检查?说明工作原理。

17、为什么说实际线性整步电压的最大值、最小值不与相角的零度、180度对应？18、在数字式自动并列装置中，可采用哪儿种方法检测频率差?说明各种检测方法的工作原理。

19、在数字式自动并列装置中，可采用哪儿种方法检测电压差?说明各种检测方法的工作原理。

20、在数字式自动并列装置中，如何进行相角差的实时检测？说明其工作原理。

21、在自动准同期并列的过程中,(1)滑差角频率为常数，(2)滑差角频率等速变化，(3)滑差角频率的一阶导数等加速变化。

分别代表并列过程中的什么现象？实时相角差乂分别如何计算？写出其各种情况下的计算公式。

《电力系统自动装置》复习思考题答案（第一、二章）绪论复习思考题1、简述电力系统自动装置的作用。

答：电力系统自动装置是保证电力系统安全运行、稳定运行、经济运行和避免电力系统发生大面积故障的自动控制保护装置。

2、电力系统自动装置有哪些功能？答：电力系统自动装置的功能主要有：（1）配合继电保护装置提高供电的可靠性；（2）保障电网的安全运行，防止故障的进一步扩大；（3）保证电能质量，使电力系统稳定运行和经济运行。

3、电力系统自动装置有哪些类型？答：电力系统自动装置有自动操作型和自动调节型。

而自动操作型又可分为正常操作型和反事故操作型。

第一章复习思考题1、AA T装置有何用途？答：备用电源和设备自动投入装置的作用是在当工作电源因故障被断开后，能自动、迅速地将备用电源或设备投入工作或将用户切换到备用电源上，使负荷不至于停电的一种自动装置，保证用户供电的可靠性和电力系统安全运行。

2、对AAT装置有哪些基本要求？答：AA T装置应满足以下基本要求：(1)保证工作电源或设备断开后，备用电源或设备才能投入；(2)工作母线突然失压时AA T应能动作；(3)AAT装置应保证只动作一次；(4)发电厂用AA T装置运行方式应灵活；(5)应校验AA T动作时备用电源过负荷情况；(6)备用电源投于故障时应使其保护加速动作；(7)AAT装置动作过程应使负荷中断供电的时间尽可能短。

3、为什么要求AAT装置只能动作一次？答：当工作母线发生持续性短路故障或引出线上发生未被出线断路器断开的持续性故障时，备用电源或设备第一次投入后，由于故障仍然存在，继电保护装置动作，将备用电压或设备断开。

此后，不允许再次投入备用电压或设备，以免对系统造成不必要的冲击，因此，AA T 装置只能动作一次。

4、简述明备用和暗备用的含义。

答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。

暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量，当一个电源发生故障时，另一个电源承担全部负荷的运行方式。

电力系统自动装置原理思考题及答案概述复习思考题绪论1、葛洲坝水电厂，输送容量达120万kW;大亚湾核电厂单机容量达90万kW;上海外高桥火电厂装机容量320万kW，最大单机容量90万kW。

我国交流输电最高电压等级达500kV。

2、电能在生产、传输和分配过程中遵循着功率平衡的原则。

3、发电厂转换生产电能，按一次能源的不同又分为火电厂，水电厂，核电厂3、自动控制装置对送来的信息进行综合分析，按控制要求发出控制信息即控制指令，以实现其预定的控制目标。

3、电力系统自动监视和控制，其主要任务是提高电力系统的安全、经济运行水平。

4、发电厂、变电所电气主接线设备运行的控制与操作的自动装置，是直接为电力系统安全、经济和保证电能质量服务的基础自动化设备。

5、同步发电机是转换产生电能的机械，它有两个可控输入量——动力元素和励磁电流。

6、电气设备的操作分正常操作和反事故操作。

7、发电厂、变电所等电力系统运行操作的安全装置，是为了保障电力系统运行人员的人身安全的监护装置。

8、电压和频率是电能质量的两个主要指标。

9、同步发电机并网运行操作是电气设备正常运行操作的重要内容。

10、电力系统自动装置有两种类型:自动调节装置和自动操作装置11、计算机控制技术在电力系统自动装置中已广泛应用，有微机控制系统、集散控制系统、以及分布式控制系统等。

12、频率是电能质量的重要指标。

有功功率潮流是电力系统经济运行和系统运行方式中的重要问题。

13、电力系统自动低频减载及其他安全自动控制装置:按频率自动减载装置是电力系统在事故情况下较为典型防止系统事故的安全自动装置。

第一章、自动装置的首要任务是将连续的模拟信号采集并转换成离散的数字信号后进入计算14机，即数据采集和模拟信号的数字化。

15、自动装置的结构形式主要有三种，微型计算机系统、工业控制计算机系统、集散控制系统和现场总线系统。

16、(简答)微型计算机系统的主要部件1) 传感器 2)模拟多路开关 3)采样/保持器 4)A/D转换器 5)存储器 6)通信单元 7)CPU16、传感器的作用是把压力、温度、转速等非电量或电压、电流、功率等电量转换为对应的电压或电流的弱电信号。

电力系统自动装置原理课后答案【篇一：电力系统自动装置原理附录思考题答案】s=txt>第一部分自动装置及其数据的采集处理1-1．采用式1-13对电流进行分解，a0、an、bn的物理意义分别是什么？【答案提示】a0：直流分量；an：n次谐波分量的实部；bn：n次谐波分量的虚部。

1-2．采样的前期处理讨论：【答案提示】如果正态分布均匀，那么采用4只电阻串联采样的方式要比采用一只电阻采样的精确度高；是用算术平均法进行滤波有两种方式， ~?其一：aa1?a2a10；10~?a~?a~?aaaa1?a2~a131024~~~其二：a1?，a2?，a3?……a?8。

2222第二种方法只占有3个内存变量，每一次计算结果覆盖了前一次的采样数据，节省内存，另外，第二种方法滤波后的权重比例合理，a10占权重为50%，更加接近采样的后期，因此计算机采样中经常采用。

第一种方法的权重完全一样，10个采样数据各占10%，另外它需要11个内存变量。

总的来看，第二种方法的误差和实际意义都大于第一种。

第二部分自动并列2-1．略2-2．略2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：f1?50?0.1costhz，f2?50?0.1sin2thz，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

第二部分自动并列2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：f1?50?0.1costhz，f2?50?0.1sin2thz，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

合闸相角差表达式为：2?f?2?(f?f)?0.2?cost?0.2?sin2tes12 ?e01020先不考虑提前量，则有：e[0.2cost0.2sin2t]dte00.2sint0.1cos2t0.102sint?cos2t?1?2sint?1?2sin2t?1?sin2t?sint?1?0?sint?t?2k??3.8078或t?2k??0.6662 1? 2t1?3.8078，t2?5.6169，……考虑时间提前量0.14秒，则调度中心发出合闸信号的时刻可为：3.6678秒，5.4769秒，等等。

电力系统自动装置原理课后答案【篇一：电力系统自动装置原理附录思考题答案】s=txt>第一部分自动装置及其数据的采集处理1-1．采用式1-13对电流进行分解，a0、an、bn的物理意义分别是什么？【答案提示】a0：直流分量；an：n次谐波分量的实部；bn：n次谐波分量的虚部。

1-2．采样的前期处理讨论：【答案提示】如果正态分布均匀，那么采用4只电阻串联采样的方式要比采用一只电阻采样的精确度高；是用算术平均法进行滤波有两种方式， ~?其一：aa1?a2a10；10~?a~?a~?aaaa1?a2~a131024~~~其二：a1?，a2?，a3?……a?8。

2222第二种方法只占有3个内存变量，每一次计算结果覆盖了前一次的采样数据，节省内存，另外，第二种方法滤波后的权重比例合理，a10占权重为50%，更加接近采样的后期，因此计算机采样中经常采用。

第一种方法的权重完全一样，10个采样数据各占10%，另外它需要11个内存变量。

总的来看，第二种方法的误差和实际意义都大于第一种。

第二部分自动并列2-1．略2-2．略2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：f1?50?0.1costhz，f2?50?0.1sin2thz，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

第二部分自动并列2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：f1?50?0.1costhz，f2?50?0.1sin2thz，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

合闸相角差表达式为：2?f?2?(f?f)?0.2?cost?0.2?sin2tes12 ?e01020先不考虑提前量，则有：e[0.2cost0.2sin2t]dte00.2sint0.1cos2t0.102sint?cos2t?1?2sint?1?2sin2t?1?sin2t?sint?1?0?sint?t?2k??3.8078或t?2k??0.6662 1? 2t1?3.8078，t2?5.6169，……考虑时间提前量0.14秒，则调度中心发出合闸信号的时刻可为：3.6678秒，5.4769秒，等等。

电力系统自动装置原理思考题及答案复习思考题第二章同步发电机的自动并列一、基本概念 1、并列操作:电力系统中的负荷随机变化，为保证电能质量，并满足安全和经济运行的要求，需经常将发电机投入和退出运行，把一台待投入系统的空载发电机经过必要的调节，在满足并列运行的条件下经开关操作与系统并列，这样的操作过程称为并列操作。

2、准同期并列:发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

3、自同期并列:将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动转矩、同步力矩作用下将发电机拉人同步，完成并列操作。

4、并列同期点:是发电机发电并网的条件。

同期并列点是表示相序相同、电源频率同步、电压相同。

5、滑差、滑差频率、滑差周期:滑差:并列断路器两侧发电机电压电角速度与系统电压电角速度之差;滑差频率:并列断路器两侧发电机电压频率与系统电压频率之差，用 fs表示; 滑差周期:并列断路器两侧发电机电压与系统电压之间相角差变化 360?所用的时间。

6、恒定越前相角准同期并列:Ux 两个相量重合之前恒定角度发出合闸信号的叫恒定越前相角并列装在 Ug 和置。

7、恒定越前时间准同期并列:在 Ug 和 Ux 两个相量重合之前恒定时间发出合闸信号的叫恒定越前时间并列装置。

8、整步电压、正弦整步电压、线性整步电压:包含同步条件信息的电压;正弦整步电压:与时间具有正弦函数关系的整步电压;线性整步电压:与时间具有线性函数关系的整步电压。

二、思考题 1、同步发电机并列操作应满足什么要求,为什么, 答: 同步发电机并列操作应满足的要求:(1)并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过 12 倍的额定电流。

(2)发电机并网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

因为:1并列瞬间，如果发电机的冲击电流大，甚至超过允许值，所产生的电动力可能损坏发电机，并且，冲击电流通过其他电气设备，还合使其他电气设备受损;2并列后，当发电机在非同步的暂态过程时，发电机处于振荡状态，遭受振荡冲击，如果发电机长时间不能进入同步运行，可能导致失步，并列不成功。

《电力系统自动装置》复习思考题答案（第一、二章）绪论复习思考题1、简述电力系统自动装置的作用。

答：电力系统自动装置是保证电力系统安全运行、稳定运行、经济运行和避免电力系统发生大面积故障的自动控制保护装置。

2、电力系统自动装置有哪些功能？答：电力系统自动装置的功能主要有：（1）配合继电保护装置提高供电的可靠性；（2）保障电网的安全运行，防止故障的进一步扩大；（3）保证电能质量，使电力系统稳定运行和经济运行。

3、电力系统自动装置有哪些类型？答：电力系统自动装置有自动操作型和自动调节型。

而自动操作型又可分为正常操作型和反事故操作型。

第一章复习思考题1、AA T装置有何用途？答：备用电源和设备自动投入装置的作用是在当工作电源因故障被断开后，能自动、迅速地将备用电源或设备投入工作或将用户切换到备用电源上，使负荷不至于停电的一种自动装置，保证用户供电的可靠性和电力系统安全运行。

2、对AAT装置有哪些基本要求？答：AA T装置应满足以下基本要求：(1)保证工作电源或设备断开后，备用电源或设备才能投入；(2)工作母线突然失压时AA T应能动作；(3)AAT装置应保证只动作一次；(4)发电厂用AAT装置运行方式应灵活；(5)应校验AA T动作时备用电源过负荷情况；(6)备用电源投于故障时应使其保护加速动作；(7)AAT装置动作过程应使负荷中断供电的时间尽可能短。

3、为什么要求AAT装置只能动作一次？答：当工作母线发生持续性短路故障或引出线上发生未被出线断路器断开的持续性故障时，备用电源或设备第一次投入后，由于故障仍然存在，继电保护装置动作，将备用电压或设备断开。

此后，不允许再次投入备用电压或设备，以免对系统造成不必要的冲击，因此，AA T 装置只能动作一次。

4、简述明备用和暗备用的含义。

答：明备用方式是指备用电源在正常情况下不运行，处于停电备用状态，只有在工作电源发生故障时才投入运行的备用方式。

暗备用方式是指两个电源平时都作为工作电源各带一部分自用负荷且均保留有一定的备用容量，当一个电源发生故障时，另一个电源承担全部负荷的运行方式。

电力系统自动装置原理附录思考题答案第一部分 自动装置及其数据的采集处理1-1．采用式1-13对电流进行分解，0a 、n a 、n b 的物理意义分别是什么？ 【答案提示】0a ：直流分量；n a ：n 次谐波分量的实部；n b ：n 次谐波分量的虚部。

1-2．采样的前期处理讨论： 【答案提示】如果正态分布均匀，那么采用4只电阻串联采样的方式要比采用一只电阻采样的精确度高；是用算术平均法进行滤波有两种方式， 其一：10~1021a a a a+++= ；其二：2~211a a a +=，2~~312a a a +=，2~~423a a a += (2)~~108a a a +=。

第二种方法只占有3个内存变量，每一次计算结果覆盖了前一次的采样数据，节省内存，另外，第二种方法滤波后的权重比例合理，10a 占权重为50%，更加接近采样的后期，因此计算机采样中经常采用。

第一种方法的权重完全一样，10个采样数据各占10%，另外它需要11个内存变量。

总的来看，第二种方法的误差和实际意义都大于第一种。

第二部分 自动并列2-1．略2-2．略2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：t f cos 1.0501+=Hz ，t f 2sin 1.0502+=Hz ，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

第二部分 自动并列2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：t f cos 1.0501+=Hz ，t f 2sin 1.0502+=Hz ，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

【答案提示】合闸相角差表达式为：⎩⎨⎧-=-=-==20100212sin 2.0cos 2.0)(22δδδππππδe s e tt f f f 先不考虑提前量，则有：01.02cos 1.0sin 2.0]2sin 2.0cos 2.0[0→++=+-=⎰πππδππδt t dt t t e e251sin 01sin sin1sin21sin 212cos sin 222-=⇒=--=+-+=++t t t t t t t8078.32+=πk t 或6662.02-=πk t8078.31=t ， 5.61692=t ，……考虑时间提前量0.14秒，则调度中心发出合闸信号的时刻可为：3.6678秒，5.4769秒，等等。

电力系统自动装置原理附录思考题答案第一部分 自动装置及其数据的采集处理1-1．采用式1-13对电流进行分解，0a 、n a 、n b 的物理意义分别是什么？ 【答案提示】0a ：直流分量；n a ：n 次谐波分量的实部；n b ：n 次谐波分量的虚部。

1-2．采样的前期处理讨论： 【答案提示】如果正态分布均匀，那么采用4只电阻串联采样的方式要比采用一只电阻采样的精确度高； 是用算术平均法进行滤波有两种方式，其一：10~1021a a a a+++= ；其二：2~211a a a +=，2~~312a a a +=，2~~423a a a += (2)~~108a a a +=。

第二种方法只占有3个内存变量，每一次计算结果覆盖了前一次的采样数据，节省内存，另外，第二种方法滤波后的权重比例合理，10a 占权重为50%，更加接近采样的后期，因此计算机采样中经常采用。

第一种方法的权重完全一样，10个采样数据各占10%，另外它需要11个内存变量。

总的来看，第二种方法的误差和实际意义都大于第一种。

第二部分 自动并列2-1．略 2-2．略2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：t f cos 1.0501+=Hz ，t f 2sin 1.0502+=Hz ，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

第二部分 自动并列2-3．已知：两个区域电网的等值机系统如附图1-1所示，其电压幅值相等，频率分别为：t f cos 1.0501+=Hz ，t f 2sin 1.0502+=Hz ，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。

【答案提示】合闸相角差表达式为：⎩⎨⎧-=-=-==20100212sin 2.0cos 2.0)(22δδδππππδe s e t t f f f 先不考虑提前量，则有：01.02cos 1.0sin 2.0]2sin 2.0cos 2.0[0→++=+-=⎰πππδππδt t dt t t e e251sin 01sin sin 1sin 21sin 212cos sin 222-=⇒=--=+-+=++t t t t t t t 8078.32+=πk t 或6662.02-=πk t8078.31=t ， 5.61692=t ，……考虑时间提前量0.14秒，则调度中心发出合闸信号的时刻可为：3.6678秒，5.4769秒，等等。
