第二章地质构造003

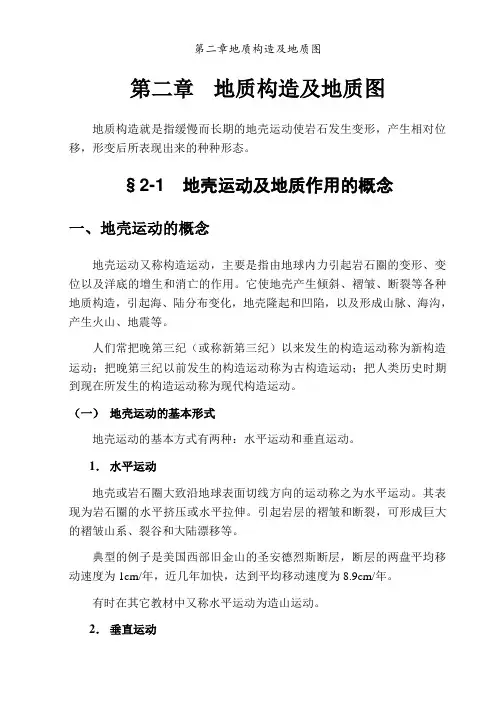

第二章地质构造及地质图地质构造就是指缓慢而长期的地壳运动使岩石发生变形，产生相对位移，形变后所表现出来的种种形态。

§2-1 地壳运动及地质作用的概念一、地壳运动的概念地壳运动又称构造运动，主要是指由地球内力引起岩石圈的变形、变位以及洋底的增生和消亡的作用。

它使地壳产生倾斜、褶皱、断裂等各种地质构造，引起海、陆分布变化，地壳隆起和凹陷，以及形成山脉、海沟，产生火山、地震等。

人们常把晚第三纪（或称新第三纪）以来发生的构造运动称为新构造运动；把晚第三纪以前发生的构造运动称为古构造运动；把人类历史时期到现在所发生的构造运动称为现代构造运动。

（一）地壳运动的基本形式地壳运动的基本方式有两种：水平运动和垂直运动。

1．水平运动地壳或岩石圈大致沿地球表面切线方向的运动称之为水平运动。

其表现为岩石圈的水平挤压或水平拉伸。

引起岩层的褶皱和断裂，可形成巨大的褶皱山系、裂谷和大陆漂移等。

典型的例子是美国西部旧金山的圣安德烈斯断层，断层的两盘平均移动速度为1cm/年，近几年加快，达到平均移动速度为8.9cm/年。

有时在其它教材中又称水平运动为造山运动。

2．垂直运动地壳或岩石圈沿垂直于地表即沿地球半径方向的运动称之为垂直运动（升降运动）。

其表现为岩石圈的垂直上升或下降。

典型的例子是意大利那不勒斯海岸三根石柱的历史变迁。

1750年，在这里从火山杰沉积中发掘出一座建筑废墟。

据考证，该建筑修建于公元前105年的罗马帝国时代，现在仅保存下三根高约12m的大理石柱，每根柱子上都保留有同样的地质遗迹。

柱子下部3.6m一段是1533年努渥火山喷发时被火山灰掩埋部分，柱面光滑；其上2.7m一段在地壳下降时淹没在海水中，被石蜊和石蛏凿出了许多小孔；柱子上段5.7m，一直未被海水淹没过，但遭受风化，不甚光滑。

18世纪中期，全柱升出海面；19世纪，地面又开始下沉，柱脚已被淹在海水里了。

据近百年多的观测记录，柱脚被海水淹的深度在不断增加：1826年为0.3m；1878年为0.65m；1913年为1.53m；1933年为2.05m；1954年为2.50m。

地质构造煤层和其他岩层、岩体形成以后，由于受到地球内部和外部动力作用的影响，会发生一系列微观和宏观变化，产生诸如移位、倾斜、弯曲、断裂等地质现象。

这些主要由地壳运动所引起的岩石变形、变位现象在地壳中存在的形式和状态，就称为地质构造，简称为构造。

地质构造的规模有大有小，大者可绵延数百千米乃至数千千米，小者可出现于手标本上，有的甚至需要借助显微镜才能观察得到。

地质构造的表现形式是多种多样的，有简单的，也有复杂的。

就简单的而言，在一定范围(一个井田或一个矿区)内，可归纳为单斜构造造、褶皱构造和断裂构造三种基本类型(图3—1)。

其中，单斜构造是指一系列岩层岩大致相同一个方向倾斜的构造形态，在较大的区域图3—1 构造形态的基本类型示意图内，它往往是其他构造形态的一部分，如褶曲的一翼或断层的一盘（图3—2)。

因此，可以说自然界中地质构造的基本表现形式有褶皱构造和断裂构造两种。

图3—2 单斜构造与褶曲、断层的关系示意图第一节岩层的产状一、岩层产状的概念地壳中广泛分布的沉积岩、层状火山岩及区域变质岩等层状岩石，是构成地壳表层地质构造的主要物质基础。

由同一岩性组成的基本均一的，受两个平行或近于平行界面所限制的层状岩石称为岩层。

岩层的上下界面称为层面；上层面称为顶面，下层面称为底面。

两个岩层的接触面，既是上覆岩层的底面，又是下伏岩层的顶面。

岩层顶、底面之间的垂直距离，称为岩层的厚度。

当岩层顶、底面平行时，岩层厚度保持不变，称其为厚度稳定；当岩层的顶底面不平行时，岩层厚度有变化，称其为厚度不稳定。

岩层厚度向某方向减小的现时，则形成透镜状岩层。

若某一岩层中夹有其他厚度不大的不同岩性的岩层时，则称后者为前者的夹层；若岩层是由两种以上不同岩性的岩层交互重复构成时，则称其为互层。

岩层在空间的产出状态和方位称为岩层的产堪乙它反映了岩层在三维空间的存在方位和延展方向。

在沉积盆地中形成的沉积岩，其原始产状大都是水平的，仅在盆地边缘等局部地段呈倾斜产状。

一是▁▁古登堡界面▁▁▁▁，它在地下2900千米处，在这里纵波的传播速度突然▁降低▁▁，横波▁▁▁完全消失▁▁。

3．地球内部结构：以莫霍界面和古登堡界面可将地球内部划分为▁地壳▁▁、▁地幔▁和▁地核▁▁三个圈层。

图1.26所示：
4．它们的关系如课本P
22
①地壳的厚度不同，大陆地壳厚，平均厚度为33千米，大洋地壳薄，平均厚度为6千米，整个地壳的平均厚度为17千米。

②岩石圈不同于地壳，岩石圈包括▁地壳▁和▁上地幔顶部▁▁▁(软流层以上)。

二、地球的外部圈层
1.大气圈:由和组成的复杂系统,其主要成分为氮和氧,它是地球自然环境的重要组成部分。

2.水圈:由地表水体构成的的圈层,始终处于之中。

3.生物圈:是地表生物及其的总称。

其范围是指的底部、的全部和岩石圈的。

1.气体悬浮物
2.连续但不规则不间断的循环运动
3.生存环境大气圈水圈上部
【合作探究】
读地球内部的结构图，回答(1)～(3)题。

(1)地球内部圈层的名称：A和B是_______，
A和B＋C是_______，D是________，C＋D＋E是_______的
(3)地震波(纵波和横波)传播速度明显加快。

地质学家常利用地震波来寻找海底油气矿藏，下列四幅地震波示意图中表示海底储有石油。
