船舶主要部位结构图船舶部位名称船舶各部位名称如图所示。
船的前端叫船首(stem);后端叫船尾(stern);船首两侧船壳板弯曲处叫首舷(bow);船尾两侧船壳板弯曲处叫尾舷(quarter);船两边叫船舷(ships side);船舷与船底交接的弯曲部叫舭部(bilge)。
连接船首和船尾的直线叫首尾线(fore and aft line center line, centre line)。
首尾线把船体分为左右两半,从船尾向前看,在首尾线右边的叫右舷(starboard side);在首尾线左边的叫左舷(port side)。
与首尾线中点相垂直的方向叫正横(abeam),在左舷的叫左正横;在右舷的叫右正横。
船体水平方向布置的钢板称为甲板,船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板(upper deck)。
这层甲板如果所有开口都能封密并保证水密,则这层甲板又可称主甲板(main deck),在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板,由于其开口不能保证水密,所以只能叫遮蔽甲板(shelter deck)。
主甲板把船分为上下两部分,在主甲板以上的部分统称为上层建筑;主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板,从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板,习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板(b ridge deck)、救生艇甲板(life-boat deck)、等等在主船体内,根据需要用横向舱壁分隔成很多大小不同的舱室,这些舱室都按照各自的用途或所在部位而命名,如图1-18所示,从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱(tween dec k),也叫二层舱或二层柜。
看来这是以前设计的船,现在的船机舱基本在尾部。
中机型的效率不太好。
船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head):船的前端部位。
2. 图线及其应用:表2-1 图线及其应用(续)序号名称型式(宽度)应用范围示例1 粗虚线(b)不可见板材简化线(不包括规定采用轨道线表示的情况)轨道线(b)主船体结构图内不可见水密板材简化线(肋骨型线图、分段划分图等除外)2 细虚线(<b/3)a.不可见轮廓线;b.不可见次要构件(肋骨、横梁、纵骨、扶强材等)的简化线3 粗点划线(b)a.可见主要构件(强肋骨、舷侧纵桁、强横梁、甲板纵桁、舱壁纵桁等)的简化线;b.钢索、绳索、链索等的简化线4 细点划线(<b/3)a.中心线;b.可见次要构件(同4)的简化线;c.开口对角线;d.转圆线;e.液舱范围线;f.折角线5 粗双点划线(b)不可见主要构件(同5)的简化线表2-1 图线及其应用(续)序号名称型式(宽度)应用范围示例7 细双点划线(<b/3)a.非本图构件可见轮廓线;b.假想构件可见轮廓线;c.肋板边线;d.工艺开口线8 波浪线(<b/3)构件断裂边界线折断线(<b/3)9 斜栅线(<b/3)分段界线(分段划分图除外)3. 图形符号:图形符号按表1-4规定。

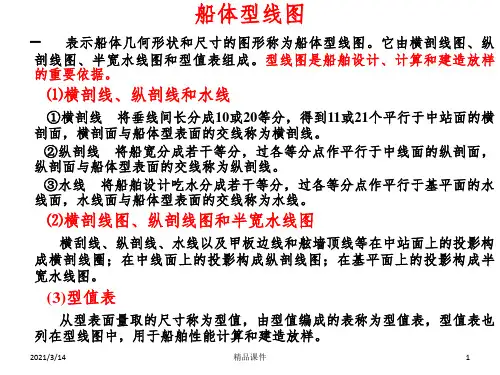

表1-4 图形符号序号名称符号示例1 吃水符号2 船中符号3 轴系剖面符号4 端接缝和边接缝符号一般接缝分段接缝5 连续符号6 间断符号7 视向符号8 肋位符号FR表1-4 图形符号(续)序号名称符号示例9 小开口剖面符号(无扁钢开口)(有扁钢开口)9 (续) 小开口剖面符号(无面板)(有面板)舱底10 剖切符号第二篇船体制图图样画法及编号Drawings for metal hull of shipsPresentation and coding of drawings)一、视图:2.1 基本视图:船体与结构向基本投影面投影所得的图形为基本视图。
基本视图一般有侧面图、平面图、首视图、尾视图。
2.2 向视图:船体结构向某一方向投影所得的图形为向视图。
向视图用视向符号与大写拉丁字母表示其投影方向和视图名称,见图2-1(c),(b)。
