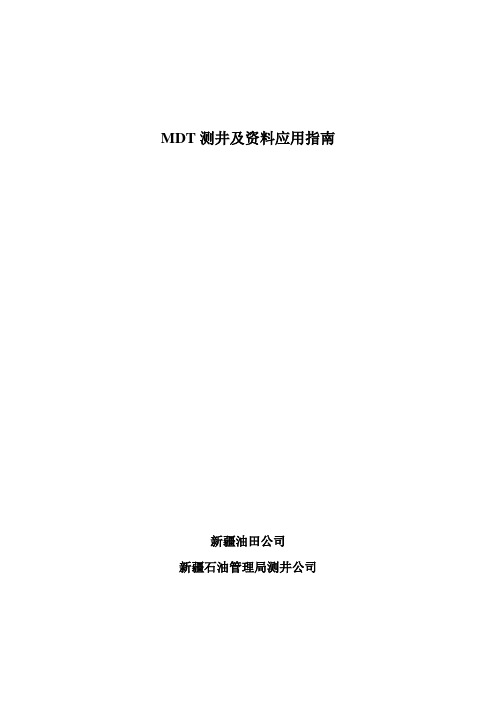

MDT测井及资料应用指南新疆油田公司新疆石油管理局测井公司前言 (2)一、MDT测前准备 (4)1 区域资料 (4)2 录井资料 (4)3 钻井资料 (4)4 泥浆电阻率及地层水电阻率 (5)二、MDT测前设计 (6)1 MDT测井的整体原则 (6)1．1 测压 (6)1．2 流体分析 (6)1．3 取样 (6)2 MDT测前设计 (7)2.1 测井资料初步分析 (7)2.2 MDT测前设计主要考虑的因素 (8)3 MDT测前设计修改及补充 (12)三、MDT测井过程 (21)1测压 (21)2 LFA流体分析和取样 (21)3 MDT测井之后 (22)四、MDT现场测井注意事项 (23)五、MDT测井资料的现场解释 (25)1 MDT压力测试资料的解释 (25)1.1 MDT压力测试资料的定性分析 (25)1.3 MDT压力资料的应用 (35)2 MDT流体分析资料的解释 (42)2.1 砂堵 (43)2.2 泵不动 (44)2.3 高吸收流体现象 (46)2.4 PC模块掉电 (46)2.5 色谱偏差 (47)2.6 残余油 (48)2.7 流线电阻率 (50)2.8 层厚影响 (53)2.9 位置影响 (54)2.10 含蜡影响 (55)2.11分析为油，试油为水 (56)2.12 泥浆污染 (57)3 MDT取样资料的解释 (62)3.1 确定地层流体性质参数 (62)3.2 判断储层生产流体的性质 (63)前言大多数测井资料是使用储层的地球物理响应间接地确定储层流体的类型，由于这些测井响应受众多因素的影响，存在多解性和不确定性，使得测井资料判断储层流体性质有很大的难度，特别是在地质条件、井眼条件较为复杂的情况下，测井资料评价储层流体性质的难度更大，只有通过地质、试油数据的标定才能获得较好的评价效果。
事实上，在勘探早期，特别是预探阶段，岩心分析数据、试油资料是不具备的，这就给复杂地质条件下的测井评价工作，尤其是流体性质识别带来了一定的难度。
地层中途测试工艺简介1、MDT（Modular Formation Dynamics Tester）是指模块式地层动态测试器，斯伦贝谢公司第三代电缆地层测试工具通,过压力剖面、光学流体分析、取样技术可以准确识别流体类型，通过测量压力剖面可以确定油水界面、研究油藏类型，利用测压及产量测试取样可以研究油气藏性质。
仪器工作时上下封隔器座封后，泵将中间抽空后让地层流体进入，测得地层实际压力，比较准确，但停留时间较长，易卡。
图1为MDT结构示意图。
其工作原理参考第七部分“重复地层测试—RFT基本原理”。
图1 MDT结构示意图。
2、DST 测试类型（煤层例）2. 1中途裸眼测试这类测试是打开煤层后立即进行测试, 此时地层损害最轻, 并且所有的产层都可进行测试, 便于对地层做出准确的评价。
2. 2套管坐封测裸眼这类测试是套管下到煤层顶部后, 打开煤层, 封隔器坐在套管内测试煤层。
2. 3完井测试这类测试是完井后下套管、射孔、射开煤层, 在套管内测试。
2. 4改造后测试这类测试是在对煤层进行压裂或造洞穴后进行的测试, 与改造前的参数比较, 评价改造的效果和经济效益。
3、多流测试器（MFE）一、产品概述（1）MFE地层测试器是一套完整的井下开关工具，整套测试工具均借助于钻杆的上、下运动来操作和控制井下工具的各种阀，具有操作方便、动作灵活可靠，地面显示清晰的特点。
测试时在地面可以比较容易地观察和判断井下工具所处的位置，并能获得任意次开井流动和关井测压期,为评价地层提供了更多的资料。
MFE系统通常包括多流测试器、封隔器、液压锁紧接头、旁通阀和安全密封等。
（2）MFE中所装的双控制阀通常是借助钻杆的上、下运动来打开或关闭的。
下井时阀处于关闭状态，到达井底后，通过钻柱施加重力，经过一段延时，测试阀打开。
在打开的一瞬间，钻柱突然下坠25.4mm，这种在地面可以直接观察到的显示表明阀已打开。
如果要关闭测试阀时，只需将钻柱上提并略超过自由点，然后再下放钻柱加重力即可关井。

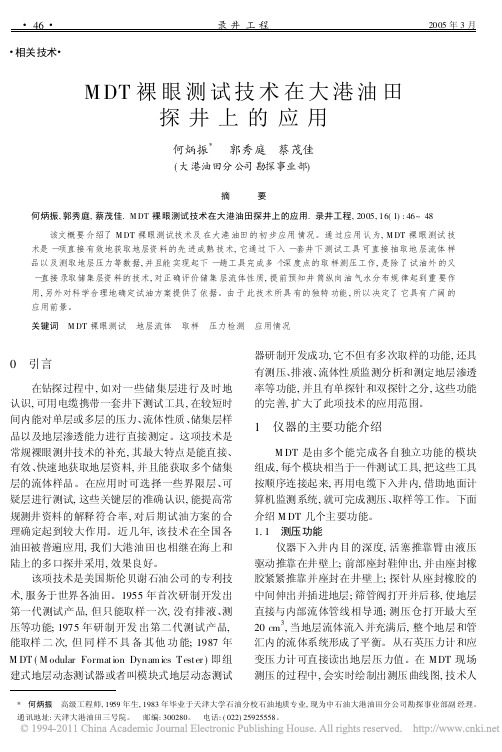

相关技术M DT 裸眼测试技术在大港油田探井上的应用何炳振*郭秀庭 蔡茂佳(大港油田分公司勘探事业部)摘 要何炳振,郭秀庭,蔡茂佳.M DT 裸眼测试技术在大港油田探井上的应用.录井工程,2005,16(1):46~48该文概要介绍了M DT 裸眼测试技术及在大港油田的初步应用情况。
通过应用认为,M DT 裸眼测试技术是一项直接有效地获取地层资料的先进成熟技术,它通过下入一套井下测试工具可直接抽取地层流体样品以及测取地层压力等数据,并且能实现起下一趟工具完成多个深度点的取样测压工作,是除了试油外的又一直接录取储集层资料的技术,对正确评价储集层流体性质,提前预知井筒纵向油气水分布规律起到重要作用,另外对科学合理地确定试油方案提供了依据。
由于此技术所具有的独特功能,所以决定了它具有广阔的应用前景。
关键词 M DT 裸眼测试 地层流体 取样 压力检测 应用情况0 引言在钻探过程中,如对一些储集层进行及时地认识,可用电缆携带一套井下测试工具,在较短时间内能对单层或多层的压力、流体性质、储集层样品以及地层渗透能力进行直接测定。
这项技术是常规裸眼测井技术的补充,其最大特点是能直接、有效、快速地获取地层资料,并且能获取多个储集层的流体样品。
在应用时可选择一些界限层、可疑层进行测试,这些关键层的准确认识,能提高常规测井资料的解释符合率,对后期试油方案的合理确定起到较大作用。
近几年,该技术在全国各油田被普遍应用,我们大港油田也相继在海上和陆上的多口探井采用,效果良好。
该项技术是美国斯伦贝谢石油公司的专利技术,服务于世界各油田。
1955年首次研制开发出第一代测试产品,但只能取样一次,没有排液、测压等功能;1975年研制开发出第二代测试产品,能取样二次,但同样不具备其他功能;1987年M DT (M odular Formation Dynam ics Tester )即组建式地层动态测试器或者叫模块式地层动态测试器研制开发成功,它不但有多次取样的功能,还具有测压、排液、流体性质监测分析和测定地层渗透率等功能,并且有单探针和双探针之分,这些功能的完善,扩大了此项技术的应用范围。
斯伦贝谢模块式地层测试(MDT测试)推荐做法（φ215.9井眼为例）1.MDT测试风险MDT（模块式地层动态测试器）测井技术在识别油气水层、判断油水界面和采集地层流体样品等方面有相当明显的优势，但是MDT是定点测量，受测试时间、电缆吸附粘卡等因素影响；测试仪器在不规则井眼、轨迹变化较大井眼或岩屑床较厚的井眼内移动时容易遇阻遇卡；井内钻井液中含有塑料小球、玻璃微珠以及钻井液净化不好含砂量大、固相高或含有较高的岩屑时会出现堵塞测试仪器管线和探针，这些因素都是造成MDT测井技术应用的风险。
(1)井身轨迹不平滑、狗腿度较大易导致电缆键槽卡钻；井径不规则导致下送测试仪器遇阻、上起测试仪器遇卡。
(2)钻井液性能不好，岩屑床清除不干净，易造成下放测试仪器遇砂桥或沉砂阻；钻井液清洁不好，钻井液中岩屑含量较高、自然密度过高、有害固相高、含砂量高、泥饼虚厚不光滑，钻井液润滑性差易造成电缆或仪器粘卡。
(3)钻井液失水大，形成的泥饼虚厚，测试仪器易发生下钻遇阻、上提遇卡，严重时发生测试仪器和电缆吸附粘卡或电缆键槽卡钻。
(4)封井钻井液中含有塑料小球、玻璃微珠或者钻井液净化不彻底含有较高的岩屑，表现为含砂量大、自然密度高，有害固相含量高时会出现堵塞测试仪器管线和探针。
(5)MDT测试期间，单点测试时间在8~12h，测试仪器静止时间长，易导致测试仪器粘卡或电缆粘卡。
(6)井口接拆仪器时防操作失误，发生井口落物。
(7)油气显示活跃的井，测井期间及时灌浆，加强坐岗观察，防止溢流风险。
2.钻进期间注意事项(1)优化井身轨迹，定向和后期调整期间尽量提前控制，避免出现较大狗腿，确保井身轨迹尽量平滑，避免电测期间电缆拉出键槽；(2)在馆陶组及以上软地层中施工期间，严禁定点循环，产生糖葫芦井眼；(3)东营组、沙河街组及以下易掉块、垮塌地层施工期间，严格按照《东营组沙河街组油泥岩施工推荐作法》进行施工，最大限度防止井壁出现锯齿状井眼；(4)施工期间保持与地质录井沟通，确保钻具组合和井深数据无误。
MDT 测井技术在大庆油田复杂油气藏中的应用摘要：MDT 测井技术是井下流体的测压取样技术，是勘探过程中验证储层流体性质、求取地层产能最为直接、有效的方法。
常规测井方法可以间接地确定储层流体性质，但由于常规测井资料受众多因素的影响，存在大量的多解性和不确定性，这使得复杂油气藏的测井评价工作难度极大。
MDT 测井可以直接识别储层的流体性质，从而比较准确地识别油气水层，提高复杂油气层解释符合率。
本文首先介绍了MDT 测井技术的基本原理以及该仪器适用的地质条件，之后总结了MDT 测井的测前设计原则。
最后，通过具体实例验证了该测井方法在大庆油田复杂油气藏中的应用效果。
关键字：MDT；测压；流体取样；大庆油田武越，任纪明，蔺建华（中国石油测井有限公司大庆分公司）0引言目前，我国陆上油气勘探的难度越来越大，测井油气储层评价面临着诸多地质难题，如复杂岩性油气藏、低阻砂岩油气藏、碳酸盐岩裂缝-孔洞型油气藏等，而传统测井技术存在分辨率低、直观性差、测井解释符合率较低等问题，使得复杂油气藏的勘探效率较低，严重制约着我国油气勘探工业的进一步发展[1]。
因而需要一项能够快速识别油气层、全面提高测井解释符合率的技术。
MDT，即模块化动态地层测试器，作为一项重要的油气层评价技术在油气勘探中发挥着重要的作用。
MDT 测井技术是20世纪90年代初国外推出的新一代电缆地层测试技术之一，现已在在大庆油田广泛应用。
MDT 的出现为复杂油气藏的勘探起到了极其重要的作用，对于油田降低成本、提高勘探效益具有重要的意义。
1MDT 测井技术简介电缆式地层测试器是在原有地层流体取样的基础上，吸收钻杆地层测试和钢丝地层测试功能发展起来的一种测井方法。
它使用电缆将压力计和取样桶下到井内，测量地层压力传输数据，采集地层流体样品，从而对储集层做出评价。
自1995年斯伦贝谢公司推出第一代电缆地层测试器（FT ）以来，电缆地层测试技术得到了很大的发展。
MDT 是斯伦贝谢公司即重复式地层测试器（RFT ）之后推出的新一代电缆地层测试器（见图1）。

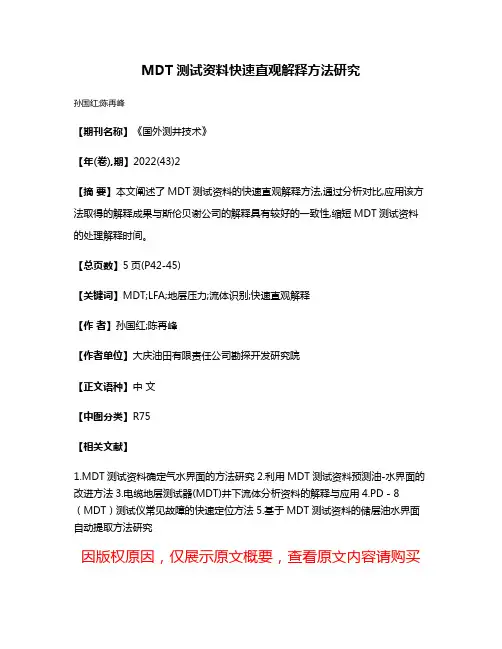

MDT测试资料快速直观解释方法研究
孙国红;陈再峰
【期刊名称】《国外测井技术》
【年(卷),期】2022(43)2
【摘要】本文阐述了MDT测试资料的快速直观解释方法,通过分析对比,应用该方法取得的解释成果与斯伦贝谢公司的解释具有较好的一致性,缩短MDT测试资料的处理解释时间。
【总页数】5页(P42-45)
【关键词】MDT;LFA;地层压力;流体识别;快速直观解释
【作者】孙国红;陈再峰
【作者单位】大庆油田有限责任公司勘探开发研究院
【正文语种】中文
【中图分类】R75
【相关文献】
1.MDT测试资料确定气水界面的方法研究
2.利用MDT测试资料预测油-水界面的改进方法
3.电缆地层测试器(MDT)井下流体分析资料的解释与应用
4.PD－8（MDT）测试仪常见故障的快速定位方法
5.基于MDT测试资料的储层油水界面自动提取方法研究
因版权原因，仅展示原文概要，查看原文内容请购买。
