继电保护电流回路两点接地的分析处理参考文本

根据一次设 备检查 的结果 ，１０ｋ 线路 ５ ８ 线发生Ａ Ｖ １ ０Ｘ 相接 地故障 ，线路保护正确动作 。２ 号主变保护 区内无一次故障发
生， 主变保 护Ｂ 屏差动保护跳 闸属于误动作。 主变保 护Ｂ 采用 屏 的是南 自Ｐ 一２ ２ 数字式保护装置 ，从 Ｂ １０ Ｂ 屏保护装置打印的 录波图来看 ， ２开关并未投 入运行 ， 压侧应无 电流 ， 因３０ 低 而录
站的接地网中就会流过故障电流 ， 电流流经接地体 的阻抗时 此 便会产生电压降 ， 使变电站 内各点的地电位有较 大差别。 在同一 回路 中 有不同的接地点且分布在变电站 的不同区域时 ，各接地 点间地电位差就会在连接 的电缆芯 中产生电流 ，而且地电位差 也能在２ 端接地的电缆芯和多点接地 的电缆屏蔽层中产生 电流。 当１０ Ｖ 线路５ ８ 线发生Ａ １ｋ ０ｘ 相接地故障时，有很大的零 序电流
Ｉ３Ｉ３ ｂ ， 的波形依然保持 了较长时间。 ｃ
形成 了电位差 、 向相同的不平衡电流 ， 方 与高压侧和中压侧的正常 负荷 电流叠加后超过定值 ， 导致差动保护误动作 。
将Ｂ 屏低压侧 电流 回路的连接片打开 ， 并在端子排 内侧 用 二次导线短接 ， 然后 检查 保护面板 ， 显示 低压侧 电流为０ 差 流 ， 也基本为０ 情况正常 ， ， 经调度同意后将Ｂ 屏投入 运行 。
板内将烧焦 的二次 电缆 与金属 内壁分开 ， 再测Ｎ 相对地 电阻 为 无穷 大。 （） ３ 检查 ３０ ２ 开关电流互感器 ， 共有２ ， 组 分别安装在不 同的 开关柜中 ， 出线槽板也在不 同的柜子 中， 其 与开关一起烧毁 的 是第 ２ 电路互感器及其端子排接线槽板 ， 组 这组Ｔ Ａ回路接入保
保 护 的 影 响 ， 讨 其 防 范措 施 。 探

继电保护电流回路两点接地的分析处理继电保护电流回路两点接地故障是电力系统中常见的故障类型之一、当电流回路中的两个点之间发生接地故障时，会导致电流异常流动，进而触发继电保护器动作，保护系统安全运行。

本文将对继电保护电流回路两点接地的分析处理进行详细介绍。

一、两点接地故障的产生原因两点接地故障通常由以下原因导致：1.绝缘失效：绝缘材料老化、磨损或受潮等原因导致绝缘强度下降，使得电流回路出现接地。

2.外部干扰：外部因素如雷击、穿越故障、污闪电等原因导致电流回路中的设备与大地之间产生了强制性的导通。

3.草木或动物触摸：例如树枝、鸟类、啮齿动物等接触电线导线及设备引致接地故障。

二、两点接地故障的特点与危害1.电流增大：由于两点接地，电流会由故障点流向大地，电流会比正常情况下的电流值大。

2.超过额定电流容量：当故障电流大于线路、设备的额定电流容量时，会引起线路、设备过负荷损坏。

3.线路震荡：继电保护器对两点接地故障进行保护动作时可能引起随后的线路震荡。

4.对设备的危害：两点接地故障会对接地电阻、中性点设备、绝缘等造成严重危害。

两点接地故障的分析处理主要包括故障检测、故障定位和故障处理三个步骤。

1.故障检测：故障检测是判断电流回路中是否发生两点接地故障的过程。

常用的检测手段包括巡视检查、故障指示器、继电保护器显示以及过电压保护器故障信号等。

2.故障定位：故障定位是确定故障的具体位置，对于两点接地故障，定位故障点主要有以下方法：(1)电气跳跃法：通过检测电流及电压跳动的幅度及波形变化，推测出故障点的相对位置。

(2)阻抗法：结合阻抗测量以及巡视检查等方式，通过测量电流回路的阻抗来定位故障点。

(3)时差法：利用两个位置的波形信号的到达时间差，通过计算可以获得故障点的位置。

3.故障处理：故障处理主要包括以下几个方面：(1)关断故障点设备：及时关断接地故障点处的设备，防止故障扩散。

(2)恢复正常运行：检查修复故障设备，确保电力系统正常运行。

２０２４ ０３／电流互感器二次回路两点接地故障计量分析罗　焘　陈　莹　刘芮含（云南电网有限责任公司昆明供电局）摘　要：本文首先简述了在二次侧测量回路中，当出现二点接地故障时，对电能测量所产生的影响，然后分析了其工作原理，最后，从实际操作和维修的观点出发，对事故的防范和处置提出了一些建议。

关键词：电能计量；电流互感器；二次回路；接地故障０　引言从变压器的基本理论可知，变压器的初级绕组和次级绕组在正常工作状态下不存在电气连接［１］。

因此，当操作电流互感器二次侧仪表和继电保护回路时，操作人员不接触高电压。

但是，如果电流互感器一次侧的绝缘被损坏，一次侧的高电压就会作用在电流互感器二次侧的线圈上，因此，在电流互感器二次侧的仪表、继电保护装置和工作人员都将与一次侧的高电压直接接触，从而产生高压触电的风险。

为避免这一危害，应在二次侧接地，使高电压传到变压器二次侧时，接地的短路电流会通过接地体与人体两个通道。

接地体的电阻愈低，流过身体的电流愈少，一般人体的电阻是接地体的几百倍［２］。

电流互感器二次侧的接地非常重要，它是确保二次侧设备及工作人员安全的最有效方法，一般称为保护接地［３］。

但是，在现实生活中，电流互感器二次侧往往会有两个接地点，也就是除了电流互感器二次保护接地之外，二次电缆也有可能因为机械损坏或者是绝缘损坏而接地。

如果电流互感器二次侧有两点接地或者多点接地，就会导致计量错误，本文重点讨论了二次侧两点接地在测量中的作用。

１　案例说明及缺陷分析１ １　情况说明经调度员反馈，１１０ｋＶ变电站２号主变３５ｋＶ侧３０２线路计量电能表Ａ、Ｂ、Ｃ三相电流出现了严重的不平衡，可能是计量方面的问题，希望计量维护人员能够配合解决。

通过对用户的调查，运行维护人员发现，这条线路上的电能表出现了严重的三相不对称现象。

由所收集的数据可知，在第１天００：００～０７：００期间，该系统所收集的Ａ、Ｂ、Ｃ三相电流基本上是均衡的，但是在第１日０９：００的时候，Ａ、Ｂ、Ｃ三相电流的数值为０ ５９，Ｂ、Ｃ的三相电流为０ ５９，Ｂ、Ｃ，０ ０５。

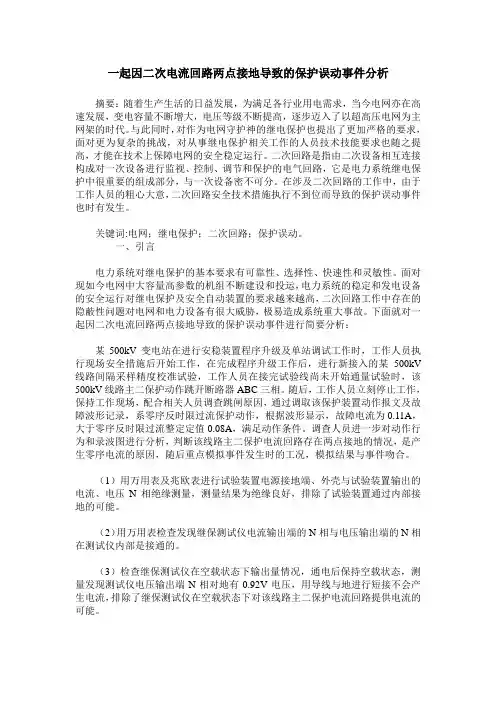

一起因二次电流回路两点接地导致的保护误动事件分析摘要：随着生产生活的日益发展，为满足各行业用电需求，当今电网亦在高速发展，变电容量不断增大，电压等级不断提高，逐步迈入了以超高压电网为主网架的时代。

与此同时，对作为电网守护神的继电保护也提出了更加严格的要求，面对更为复杂的挑战，对从事继电保护相关工作的人员技术技能要求也随之提高，才能在技术上保障电网的安全稳定运行。

二次回路是指由二次设备相互连接构成对一次设备进行监视、控制、调节和保护的电气回路，它是电力系统继电保护中很重要的组成部分，与一次设备密不可分。

在涉及二次回路的工作中，由于工作人员的粗心大意，二次回路安全技术措施执行不到位而导致的保护误动事件也时有发生。

关键词:电网；继电保护；二次回路；保护误动。

一、引言电力系统对继电保护的基本要求有可靠性、选择性、快速性和灵敏性。

面对现如今电网中大容量高参数的机组不断建设和投运，电力系统的稳定和发电设备的安全运行对继电保护及安全自动装置的要求越来越高，二次回路工作中存在的隐蔽性问题对电网和电力设备有很大威胁，极易造成系统重大事故。

下面就对一起因二次电流回路两点接地导致的保护误动事件进行简要分析：某500kV变电站在进行安稳装置程序升级及单站调试工作时，工作人员执行现场安全措施后开始工作，在完成程序升级工作后，进行新接入的某500kV 线路间隔采样精度校准试验，工作人员在接完试验线尚未开始通量试验时，该500kV线路主二保护动作跳开断路器ABC三相。

随后，工作人员立刻停止工作，保持工作现场，配合相关人员调查跳闸原因，通过调取该保护装置动作报文及故障波形记录，系零序反时限过流保护动作，根据波形显示，故障电流为0.11A，大于零序反时限过流整定定值0.08A，满足动作条件。

调查人员进一步对动作行为和录波图进行分析，判断该线路主二保护电流回路存在两点接地的情况，是产生零序电流的原因，随后重点模拟事件发生时的工况，模拟结果与事件吻合。

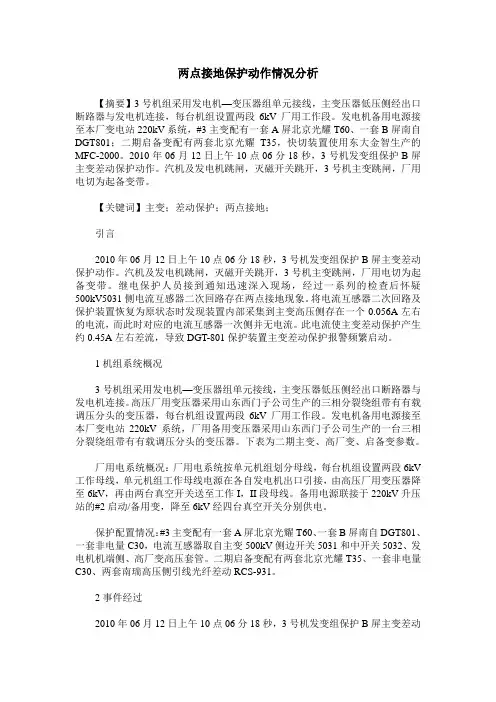

两点接地保护动作情况分析【摘要】3号机组采用发电机—变压器组单元接线，主变压器低压侧经出口断路器与发电机连接，每台机组设置两段6kV厂用工作段。

发电机备用电源接至本厂变电站220kV系统，#3主变配有一套A屏北京光耀T60、一套B屏南自DGT801；二期启备变配有两套北京光耀T35，快切装置使用东大金智生产的MFC-2000。

2010年06月12日上午10点06分18秒，3号机发变组保护B屏主变差动保护动作。

汽机及发电机跳闸，灭磁开关跳开，3号机主变跳闸，厂用电切为起备变带。

【关键词】主变；差动保护；两点接地；引言2010年06月12日上午10点06分18秒，3号机发变组保护B屏主变差动保护动作。

汽机及发电机跳闸，灭磁开关跳开，3号机主变跳闸，厂用电切为起备变带。

继电保护人员接到通知迅速深入现场，经过一系列的检查后怀疑500kV5031侧电流互感器二次回路存在两点接地现象。

将电流互感器二次回路及保护装置恢复为原状态时发现装置内部采集到主变高压侧存在一个0.056A左右的电流，而此时对应的电流互感器一次侧并无电流。

此电流使主变差动保护产生约0.45A左右差流，导致DGT-801保护装置主变差动保护报警频繁启动。

1机组系统概况3号机组采用发电机—变压器组单元接线，主变压器低压侧经出口断路器与发电机连接。

高压厂用变压器采用山东西门子公司生产的三相分裂绕组带有有载调压分头的变压器，每台机组设置两段6kV厂用工作段。

发电机备用电源接至本厂变电站220kV系统，厂用备用变压器采用山东西门子公司生产的一台三相分裂绕组带有有载调压分头的变压器。

下表为二期主变、高厂变、启备变参数。

厂用电系统概况：厂用电系统按单元机组划分母线，每台机组设置两段6kV 工作母线，单元机组工作母线电源在各自发电机出口引接，由高压厂用变压器降至6kV，再由两台真空开关送至工作I，II段母线。

备用电源联接于220kV升压站的#2启动/备用变，降至6kV经四台真空开关分别供电。

各 个 电 流 互 感 器 二 次 回 路 接 地 点 的 地 电位 就 会 产 生 不 等 现
象 ．这 一 产 生 的 不等 的 电位 差跨 于 电 流 互 感 器 二 次 回路 的 两
个 接 地 点 之 间 ．从 而在 开 关 场 到保 护 屏 的 零 线 上 引入 了一 个
附近 电流 ，此 电流 叠加 在 各 相 电流 上 ，导 致 故 障 以及 非 故 障相
电 流 二 次 回路 两 点 接 地 引 起 继 电保 护
误 动分 析 与 防 范措施
尹 征 （国家电网湖南省电力公司新化供电分公司，湖南 新化 ４１７６００）
【摘 要 】继 电保护装 置正确 动作 的基础就是 电流、电压 二次回路 的正确性 ，在 电流、电压二次回路正确 的基础上继 电保护装置才能够对被 保
护 元件 的正 常 与 否进 行 正确 的 区 别。 本 文 主要 阐述 了 电流 二次 回 路两 点 接 地 引起 继 电保 护 误 动 分 析 与 防 范 措 施 。
【关键词 】电流 ；二次回路 ；两点接地 ；继 电保护 ；误动 ｉ防范
【中图分类号 】ＴＭ７７３
【文献标识码 】Ａ
【文章 编号 】１００６—４２２２（２０１６）０９—０２３３—０２
２ 电流二次 回路两 点接地 的检测
电 路 互 感 器 二 次 回 路 两点 接 地 的 检 测 可 以使 用 多点 接 地
故 障 查 找 仪 进 行检 测 ．该 仪 器 主 要 是 运 用 电流 分 流 的 方 法 对 故 障 进 行 判 断 和 定 位 ，判 断 系统是 否 出现 两点 接 地 故 障 。该 仪
器 将 低 频 直 流 电 流 信 号 施 加 给 电 力 二 次 回 路 系 统 ． 如 果 是 一

文件编号：RHD-QB-K8288 （安全管理范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX继电保护电流回路两点接地的分析处理示范文本继电保护电流回路两点接地的分析处理示范文本操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

1 问题提出在电力系统中，二次回路对保障系统安全运行起到非常重要的作用。

系统正常运行情况下，为了保证人身和设备的安全，《电力作业现场安全规程》规定电流互感器二次回路的一个电气连接必须有一个可靠的接地点。

同时为了保证继电保护和自动装置的正确工作，要求电流回路一点接地。

但是，变电所电流二次回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的二次回路中出现多点接地，而且系统的二次回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。

造成两点接地有以下几点：(1)主控室内控制屏和保护屏分别接地，引起两点接地。

(2)10kV开关柜出厂时电流二次回路接地点已和断路器外壳连接，在安装中开关柜与接地网连接，已有一点接地，又在控制室接地，造成电流回路两点接地。

(3)在对变电所的改造中，将接地点改接在控制室，将户外端子箱接地点解开，但由于人为疏忽，造成电流回路两点接地。

(4)电流二次回路绝缘损坏接地，造成电流回路两点接地。

2 两点接地的危害(1)电流二次回路是通过电缆连接的，当接地网上出现短路电流或雷击电流时，由于电缆屏蔽层两点的电位不同，使屏蔽层内流过电流，可能烧毁屏蔽层。

当屏蔽层内流过电流时，对每个芯线将产生干扰信号。

(2)在电流二次回路中，如果正好在继电器电流线圈的两侧都有接地点，一方面两点接地点和地所构成的并联回路，会短路电流线圈，使通过电流线圈的电流大为减少。

龚永二线微机保护的交流电压取自 II 母 TV，
2
第二十八届中国电网调度运行会收录论文全集
其三相电压分别为：
通过采样报告可见，由装置自产的 3U0 的幅
UA = EA +Ur UB = EB +Ur UC = EC +Ur
值达到了 225V，其有效值 3U0=162V≈2.8Un，这 是不可能的，因为在中性点直接接地电网中，按规 定零序阻抗于正序阻抗之比不超过 3，当 Z0/Z1=3
荡中距离 I 段”元件在故障后 420ms 动作出口，
跳开龚永二线＃262DL。由于故障点在 II 母
上，保护动作不正确。这是由于六六六站的
220KV 母差保护拒动和线路保护误动造成的。
3.2.1 母差保护拒动原因：六六六站的 220KV
母差保护是母联电流比相式原理的老母差保
护，第一次故障发生后，母联开关已经跳开，
第二十八届中国电网调度运行会收录论文全集

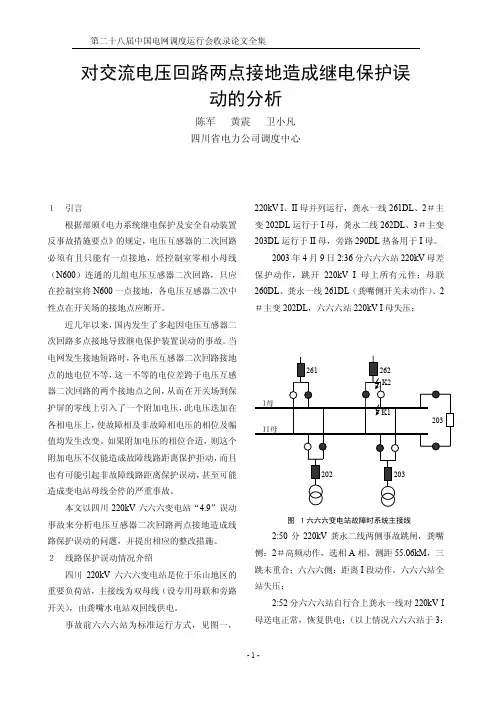

对交流电压回路两点接地造成继电保护误 动的分析
陈军 黄震 卫小凡 四川省电力公司调度中心
１ 引言 根据部颁《电力系统继电保护及安全自动装置
反事故措施要点》的规定，电压互感器的二次回路 必须有且只能有一点接地，经控制室零相小母线 （N600）连通的几组电压互感器二次回路，只应 在控制室将 N600 一点接地，各电压互感器二次中 性点在开关场的接地点应断开。
２４５ －２１．７４ ０．６３ ６．０７ －１５．０８ ６０．９ １４１．４ ２２．８ ２２５．１
以 242 点为例，第 245 点滞后其 90
U&A = 45.92 + 60.92 ∠ arctg 45.9 60.9
= 76.3∠ 37° U&B = 35.42 +141.42 ∠ arctg 35.4

继电保护电流回路两点接地的分析处理1. 路径经过的规划区、开发区、林区、矿区、泄洪区和重要跨越(如:河流、铁路、重要公路、通讯线路、大物及风景区等)必须取得当地政府及主管部门的许可协议。

2. 重要跨越的杆 (塔)位置的选择，应满足被跨越物所属行业的相关规定。

3. 路径经过流沙、泥水、沼泽地时不宜采用插入角钢式基础，宜采用浅埋武基础。

4. 杆(塔)位置应考虑施工场地的需求，并方便维护运行。

5. 铁塔接地孔的位置应便于接地体的安装，并保证工艺美观。

接地孔的位置应设在塔脚板或包铁上缘以上200mm处，水平位置应以便于引下线顺畅引下为宜;接地引下线连板上设两个螺栓孔，下孔为运行孔，上孔为备用孔。

连板的形状可采周长方形或正方形两种。

6. 架空避雷线与变电架构连接处应加装绝缘子，引下线应有便于测量的断开点。

第五十条路径复测质量通病防治的技术措施:1. 杆(塔)位置应符合施工图的干、断面要求。

复核重要跨越物间的安全距离，对新增加的跨越物应及时通知设计单位校核。

2.线路方向桩、转角桩、杆塔中心桩应有可靠的保护措施，防止丢失和移动。

3. 线路途经山区时，应校核边导线在风偏状态下对山体的距离。

第二十三章基础施工质量通病防治的技术措施第五十一条基础分坑、开挖质量通病防治的技术措施:1.遇特殊地质条件(如: 流沙、泥水、稻固、山地等)、开挖前应将杆塔中心桩引出。

辅助桩应采取可靠保护措施，基础浇制完成后，必须恢复塔位中心桩。

2.拉线杆(塔)基础分坑时应以中心桩高程为准，其主杆、拉线坑埋深应符合设计要求。

3.基坑开挖应设专人检查基础坑的深度，及时测量，防止出现超深或欠挖现象。

4.掏挖基础如需放炮时，应采用多点放小炮的方式，严禁放大炮爆破，避免破坏原地质结构。

5.基坑开挖完成后耍及时进行下道工序施工，当温度降至0C以下时应采取防冻措施，严禁坑底受冻。

雨、雪天气后，必须把坑内积水(雪)和淤泥清理干净方可进行后续施工。

第五十二条基础位移、扭转质量通病防治的技术措施:1.基坑开挖前耍对基础中心桩进行二次复核，并设置稳固的辅助桩位，确认框位及各个基础腿的方位准确。

技术与应用2017年第4期143电流二次回路两点接地引起母差保护误动事故分析及预防措施翟保豫 马 涛 李开鑫（国网新疆电力公司电力科学研究院，乌鲁木齐 830011）摘要 电力系统中，为了防止电流互感器二次回路过电压，二次回路必须一点接地，但是由于二次回路绝缘破坏、安装工艺存在缺陷或者其他人为原因造成互感器二次回路多点接地，引起继电保护装置误报警甚至误动作造成停电事故，本文结合一例电流互感器二次回路两点接地引起的母线差动保护误动的事故，分析事故原因，提出了针对电流互感器两点接地的防范措施。

关键词：二次回路；两点接地；保护误动；预防措施Fault Analysis and Prevention Measures of Busbar Differential Protection Malfunction Caused by Two Grounding Points onSecondary Circuit of Current TransformerZhai Baoyu Ma Tao Li Kaixin(State Grid Xinjiang Electric Power Research Institute, Urumqi 830011)Abstract In the power system, in order to prevent the secondary circuit of the current transformer from over-voltage, the secondary circuit must be grounded at one point. However, due to the secondary circuit insulation failure, the installation process is defective or other man-made causes the secondary circuit multi-point grounding, will cause relay protection Device false alarm or even relay protection malfunction accident. In this paper, a case of busbar differential protection malfunction caused by two grounding points on secondary circuit of Current transformer, analysis of the cause of the accident, put forward two-point grounding for the current transformer preventive measures.Keywords ：secondary circuit; two-point grounding; protection malfunction; preventive measures电流互感器为了防止将高压引入二次回路，二次回路必须安全接地；同时电流互感器的二次回路应有且只能有一个接地点，有几组电流互感器绕组组合且有电路直接联系的回路，电流互感器二次回路应在和电流处一点接地，这是因为变电站的接地网并非理想的等电位面，电流互感器二次回路不同的接地点会出现电位差，有时电流回路会出现不应该有的分流，引起保护装置报警，也可能会引入一个很大的额外电流，造成继电保护误动作。

电流互感器二次回路两点接地导致主变跳闸事故分析及防范措施摘要：电流互感器二次回路有且只有一个接地点，当发生两点接地时，会引起保护装置告警或误动，影响电网设备正常运行。

本文针对某750千伏变电站主变保护因电流回路两点接地而误动作的案例，分析了故障波形和事故发生的原因，并提出了预防和整改措施。

关键词：电流回路；两点接地；变压器跳闸；防范措施1 设备运行方式站内有两台容量为1500MVA的自耦变压器，其接线方式为Yd11。

2号主变高压侧通过7532、7530断路器接入750千伏3/2接线系统；中压侧2202断路器运行于220千伏Ⅱ母；低压侧6602断路器运行于66千伏Ⅱ母。

750千伏2号主变保护采用双套配置，其中A套保护装置为北京四方公司生产的CSC326CE主变保护装置，B套保护装置为南瑞继保公司生产的PCS978GCD主变保护装置。

两套保护均配置有差动保护和后备保护。

2 事故原因查找及处理过程某日04时36分57秒，站内后台监控机频发“2号主变保护B屏PCS978装置异常”“2号主变保护B屏PCS978分差差流异常”动作、复归信号。

驻站人员检查发现主变B套保护中压侧电流A相0.02A、B相0.05A、C相0.05A，零序电流0.05A。

不久，监控后台报“2号主变保护B屏PCS978中压侧CT异常”，就地测量中压侧零序电流达到0.06A左右，较之前有所增大。

05时46分左右，监控后台报“2号主变保护B屏PCS978总启动”“2号主变B套保护中压侧零序过流II段动作”，主变三侧断路器ABC三相跳闸。

事故发生后，专业人员立即开展调查分析。

对于主变保护范围内的一次、二次设备进行检查。

2.1一次设备检查现场查看7532、7530、2202、6602断路器机械分合指示均处于分位，2号主变各侧电流互感器无异味，瓷套无破损、裂纹及放电痕迹，主变油位、油色正常，无渗漏油、无过热等现象，主变中压侧电压互感器外观正常，可基本排除一次设备故障的情况。

文件编号：TP-AR-L8288In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________继电保护电流回路两点接地的分析处理(正式版)继电保护电流回路两点接地的分析处理(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

1 问题提出在电力系统中，二次回路对保障系统安全运行起到非常重要的作用。

系统正常运行情况下，为了保证人身和设备的安全，《电力作业现场安全规程》规定电流互感器二次回路的一个电气连接必须有一个可靠的接地点。

同时为了保证继电保护和自动装置的正确工作，要求电流回路一点接地。

但是，变电所电流二次回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的二次回路中出现多点接地，而且系统的二次回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。

造成两点接地有以下几点：(1)主控室内控制屏和保护屏分别接地，引起两点接地。

(2)10kV开关柜出厂时电流二次回路接地点已和断路器外壳连接，在安装中开关柜与接地网连接，已有一点接地，又在控制室接地，造成电流回路两点接地。

电流回路两点接地导致主变跳闸事件的分析摘要：本文对某500kV变电站1号主变因电流回路两点接地，导致试验电源流入保护装置，造成主变跳闸的事件进行深入分析，找到本次事件的根本原因。

为防止同类故障的发生，提出防止此类事件的应当采取的管理和技术措施；并通过此次跳闸事故的分析和处理，为以后的变电站安全运行提供借鉴。

关键词：电流回路；差动保护；两点接地；事故事件一、事件基本情况（一）事件发生时间2018年03月29日11时37分，某500kV变电站500kV1号主变压器三侧断路器跳闸。

（二）事件前后电网运行方式1.事件前电网运行方式：500kV部分：500kV1号主变及5741、5742断路器运行；220kV部分：2773、2772断路器运行供1号主变；35kV部分：301断路器运行供Ⅰ段母线，317断路器运行供1号站用变；Ⅰ段1、3号电抗器组311、313断路器运行，Ⅰ段1、2号电容器组314、315断路器热备用；2.事件后电网运行方式：500kV部分：500kV1号主变5741、5742断路器处于热备用状态。

220kV部分：500kV1号主变2772断路器处于热备用状态。

35kV部分：500kV1号主变35kV侧301断路器处于热备用状态，35kV1号站用变35kV侧317断路器、35kVⅠ段1号电抗器组311断路器、35kVⅠ段3号电抗器组313断路器、35kVⅠ段母线失压。

二、事件发生经过事件发生经过2018年3月29日11时37分44秒，500kV1号主变A套保护B相分侧差动动作，跳开1号主变5741、5742、2772、301断路器。

11时37分48秒，站用变备自投动作，跳开0.4kV481断路器，合上0.4kV分段4813断路器。

11时38分04秒，B相中压侧接地阻抗Ⅰ段1时限动作、BC相中压侧相间阻抗Ⅰ段1时限动作。

11时38分11秒，B相中压侧接地阻抗I段保护1时限动作，BC相中压侧相间阻抗I段保护1时限动作，B相中压侧接地阻抗Ⅱ段1时限动作、ABC相中压侧相间阻抗Ⅱ段1时限动作。

电流二次回路两点接地引起继电保护误动分析与防范措施文章简要介绍了电网发生的电流二次回路两点接地保护异常引起母线保护误动的情况。

分析了导距、自动重合闸、母线差动和继电保护的运行过程，重点分析了继电保护的逻辑方案。

断路器主触头与辅助触头重合时的延时是造成这种情况的主要原因，逻辑上存在缺陷。

通过了现场模拟试验，提出了可能的原因，并总结了避免未来的误操作和加强保护系统可靠性的方法，从而提高电力供应的质量和效率。

标签：继电保护；误动分析二次回路；接地传统的继电保护由于经济和技术的共同作用，無法覆盖整个电源结构，在CT电网的设计和施工中采用了电流互感器的配置。

母线保护不能消除断路器和电流表之间发生的故障。

同样，由于故障所涉及的时间延迟，故障也不能被断路器故障保护迅速隔离。

作为保护的补充形式，可以安装继电保护以快速隔离故障，以避免影响电网系统的运行。

电流二次回路两点接地引起继电保护误动将引起极大的威胁，由于断路器的主极、辅助触头之间的时间延迟不匹配时，其位置在运行期间必须重新调整。

通过对功能部件运行行为的分析，确定了保护方案中存在的缺陷。

1 电流二次回路电流二次回路是从变压器输出绕组提供的电路，这些绕组与输入绕组电隔离。

变压器是一种可以用来增加或降低输入交流电压信号的电气元件。

基本变压器由输入信号的初级绕组和输出的次级绕组组成。

输入和输出之间没有直接的电连接，能量通过相互感应传递到二次绕组。

电流二次回路可用于各种应用，如在电源中，次级交流输出的电压被整流，然后通过滤波，以提供可用于其他电子电路供电的直流电源。

在许多电源拓扑中都使用二次回路，开关电源的频率可能与正常调节器的50赫兹不同。

因此，二次回路中的元件应该能够处理变压器输出信号的电压、电流和频率。

电路设计和元件也取决于输出或输出信号的使用所需的电压调节。

决定使用哪些元件的其他因素包括整流的类型、纹波和噪声的量、反馈等。

决定二次回路功率的因素有一次绕组电路的阻抗、二次回路的分量和负载。

反应输电线路两点接地短路电流保护动作情况分析摘要:在35 kV及以下的单侧电源辐射形长线路中,往往采用三段式电流保护。

在小电流电网中,当发生单相接地故障,可以继续运行1～2 h,因此发生两点接地时,保护动作只需要切除一个接地点。

文章分析了小接地电流电网中两点接地短路故障电流保护的动作情况。

关键词:三段式电流保护;两点接地短路;小接地电流当电力系统中发生短路故障时,其重要特征之一,是短路故障点与电源之间的电气设备和输电线路上的电流将大大增加至超过负荷电流的短路电流。

利用短路时电流增大的特点构成的保护叫电流保护。

电流保护是一种最简单,投资最小的保护,并且在一般情况下能可靠、快速切除故障,因此在35kv及以下的单侧电源辐射形电网中得到广泛应用。

但电流保护受系统运行方式和电力系统中性点的运行方式的影响,文章主要分析了小接地电流电网中两点接地短路故障电流保护的动作情况。

1三段式电流保护为了有选择性地切除故障,电流保护按时间阶梯原理构成:电流速断保护(Ⅰ段电流保护),带时限电流速断保护(Ⅱ段电流保护)及过电流保护(Ⅲ段电流保护)三段式电流保护构成。

第一段:反映电流增大而瞬时动作的电流速断保护的瞬时段;第二段:反映电流增大而有时限动作的带时限电流速断保护的限时段;第三段:按时间阶梯性原则整定的后备保护-过电流保护段。

三段式电流保护在35 kV及以下的单侧电源辐射电网线路上反映相间短路的保护往往采用三段式电流保护,Ⅰ段电流保护和Ⅱ段电流保护构成主保护, Ⅲ段电流保护作为后备保护。

在某些情况下,保护仅有其中的一段或两段构成,在单侧电源的终端单回线路上,通常仅需装设电流速断保护和过电流保护。

2反应相间短路电流保护的接线方式电流保护的接线方式是指保护中电流继电器与电流互感器二次绕组之间的连接方式。

对于反应线路相间短路的电流保护,主要有三相三继电器的完全星形接线方式和两相两继电器的不完成星形接线方式。

①三相三继电器完全星形接线。

电流二次回路两点接地引起继电保护误动分析与防范措施摘要：电流互感器的二次回路必须可靠接地，但接地点只允许有一个。

这是为了防止一、二次绕组之间绝缘损坏或击穿时，一次高电压窜入二次回路，危及人身和设备安全。

但是电流互感器的二次回路接地问题是非常容易被忽略的问题，一旦出现二次回路两点接地或者多点接地的情况，就会带来非常严重的后果。

本文主要阐述了电流二次回路两点接地引起继电保护误动分析与防范措施。

关键词：电流互感器；二次回路；两点接地；继电保护；误动分析；防范措施1 电流互感器的特点电流互感器一般有电磁式与电容式两种形式，它的一次绕组直接串连在电力线路中，匝数很少，一次绕组中的电流完全取决于被测线路的电流；二次绕组的匝数较多，串接在测量仪表或继电保护回路里。

电流互感器在工作时，它的二次回路始终是闭合的，但因测量仪表和继电保护装置的串连线圈阻抗很小，电流互感器的工作情况接近短路，并且它的一次电流与二次回路的阻抗无关。

电流互感器的二次侧额定电流一般为5A或1A。

运行中的电流互感器二次回路不允许开路，因为二次侧开路会产生很高的电压，直接影响设备和运行人员的安全。

为了保证工作人员在接触测量仪表测量仪表和继电器时的安全，电流互感器二次侧必须可靠接地，通常开断电流互感器的二次回路前，应先将其二次端子用铜线短接。

2 电流互感器二次回路两点接地对继电保护装置的影响电流二次回路两点接地的影响电力系统的安全运行的一个非常重要的保证就是公共回路。

在电力系统的日常运行过程中，根据相关规定，电流互感器公共回路的一个电气连接必须要具备一个可靠的接地点，这样才能够对人员的人身安全和二次设备的安全进行保证。

与此同时，还要求二次回路只能有一点接地，这样才能够保证继电保护和自动装置的正确工作。

但是在变电站实际运行中，公共回路连接比较多的设备，并且能够延伸的范围也是比较广的，经常会出现连接错误的现象，导致在一个电气连接的二次回路中出现两点接地的现象，绝缘损坏是导致该现象的主要原因之一，因为电流二次回路大部分在室外，所以绝缘损坏发生的可能性非常大。
