【CN210115590U】一种三维五轴3D激光切割机的激光切割头【专利】

专利名称：一种五轴三联动激光切管机专利类型：发明专利
发明人：杨绪广,于飞,路世强,韩小鹏申请号：CN201910610523.0
申请日：20190708
公开号：CN110253159A
公开日：
20190920
专利内容由知识产权出版社提供
摘要：本发明提供的五轴三联动激光切管机，包括：五轴三联动激光切管机本体和上料部分，上料部分包括支撑板、所述支撑板上依次设置有斜板、限位板和支撑台，所述斜板的低端靠近所述限位板，所述限位板与所述支撑板之间留有缝隙，所述限位板与所述支撑台之间的所述支撑板上滑动设置有顶板，所述斜板下方的所述支撑板上滑动设置推板，所述支撑台上滑动设置驱动块和卡块，所述支撑板一侧放置有抬料机构。

本发明提供的五轴三联动激光切管机，利用所述推板将所述斜板上滑下的管材推到所述顶板，所述顶板将管材推高，管材抵触卡块，卡块将管材推到支撑台上，所述支撑台上的驱动块推动管材到五轴三联动激光切管机本体的气动卡盘上，从而实现自动上料。

申请人：济南邦德激光股份有限公司
地址：251000 山东省济南市高新区新泺大街1299号鑫盛大厦1号楼21A(经营场所位于东区ICT智能装配工业园)
国籍：CN
代理机构：常德宏康亿和知识产权代理事务所(普通合伙)
代理人：周济妹
更多信息请下载全文后查看。

专利名称：一种三维激光切割机专利类型：实用新型专利
发明人：廖永平
申请号：CN201520929640.0申请日：20151120
公开号：CN205184055U
公开日：
20160427
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种三维激光切割机，包括主轴支撑机构、旋转支撑机构、转盘、控制器、激光器电源、工业机器人和激光切割刀，所述旋转支撑机构通过轴承与主轴支撑机构传动连接，所述控制器安装在旋转支撑机构的顶部，所述激光器电源安装在控制器的顶部，且激光器电源与控制器电性连接，所述工业机器人通过导线与控制器电性连接，所述机身通过机身固定座与转盘固定连接，所述激光切割刀安装在手部的末端，所述激光切割刀通过光纤电缆与激光器电源柔性连接。

本实用新型与传统的五轴联动数控机床相比，结构简单，操作简单、数学运算复杂精准，它具有刚度大、响应快、精度高、适应性强、技术附加值高等突出优点。

申请人：黄菊兰
地址：362618 福建省泉州市永春县蓬壶镇都溪村10号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种五轴联动激光三维切割焊接装置
专利类型：实用新型专利
发明人：李军华,李钢,金辉,刘子军,范荣博,王镝,王明,赵喜盛申请号：CN202020348655.9
申请日：20200319
公开号：CN211866894U
公开日：
20201106
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种五轴联动激光三维切割焊接装置，包括X轴总成、Y轴总成、Z轴总成、A轴总成、切割头总成，X轴总成安装在机床的一侧，Y轴总成通过X轴滑板安装于X轴总成上，Z 轴总成通过Y轴滑板安装于Y轴总成上，A轴总成安装于所述Z轴总成上，并可相对Z轴总成以Z轴总成轴线为转轴作枢转运动，切割头总成安装于所述A轴总成上，并可绕与A轴总成连接位置处的水平轴线作旋转运动，本实用新型采用高精度的齿轮、齿条及直线导轨作为传动机构，配合配备有编码器的高精度伺服电机驱动，结合中央处理模块对位置误差进行实时补偿实现高精度和快速响应，实现了X轴总成、Y轴总成、Z轴总成、A轴总成、切割头总成中任意五轴联动。

申请人：无锡新松机器人自动化有限公司
地址：214000 江苏省无锡市锡山经济技术开发区高邓路79号
国籍：CN
代理机构：六安市新图匠心专利代理事务所(普通合伙)
代理人：陈斌
更多信息请下载全文后查看。

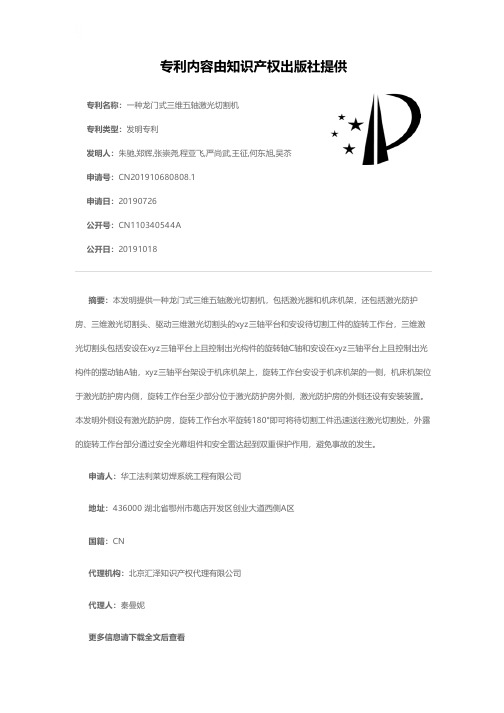

专利名称：一种龙门式三维五轴激光切割机
专利类型：发明专利
发明人：朱驰,郑辉,张崇尧,程亚飞,严尚武,王征,何东旭,吴苶申请号：CN201910680808.1
申请日：20190726
公开号：CN110340544A
公开日：
20191018
专利内容由知识产权出版社提供
摘要：本发明提供一种龙门式三维五轴激光切割机，包括激光器和机床机架，还包括激光防护房、三维激光切割头、驱动三维激光切割头的xyz三轴平台和安设待切割工件的旋转工作台，三维激光切割头包括安设在xyz三轴平台上且控制出光构件的旋转轴C轴和安设在xyz三轴平台上且控制出光构件的摆动轴A轴，xyz三轴平台架设于机床机架上，旋转工作台安设于机床机架的一侧，机床机架位于激光防护房内侧，旋转工作台至少部分位于激光防护房外侧，激光防护房的外侧还设有安装装置。

本发明外侧设有激光防护房，旋转工作台水平旋转180°即可将待切割工件迅速送往激光切割处，外露的旋转工作台部分通过安全光幕组件和安全雷达起到双重保护作用，避免事故的发生。

申请人：华工法利莱切焊系统工程有限公司
地址：436000 湖北省鄂州市葛店开发区创业大道西侧A区
国籍：CN
代理机构：北京汇泽知识产权代理有限公司
代理人：秦曼妮
更多信息请下载全文后查看。

专利名称：激光切割头及三维激光切割装置
专利类型：实用新型专利
发明人：邵新宇,李斌,王征,陈浩,程思,张崇尧,吕仁贵,荣晶,胡军巍,吴苶
申请号：CN201720800714.X
申请日：20170704
公开号：CN206936605U
公开日：
20180130
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种激光切割头及采用该激光切割头的三维激光切割装置，该激光切割头包括回转驱动机构、摆动驱动机构和随动驱动机构，回转驱动机构实现切割头的无限旋转切割，摆动驱动机构实现切割头的摆动切割，随动驱动机构可确保切割头本体到工件表面的距离恒定不变，聚焦进行切割；通过回转驱动机构、摆动驱动机构及随动驱动机构配合，可实现对工件如具有复杂曲面的航空航天零件及汽车覆盖件等的加工。

上述三维激光切割装置，可实现对切割头本体的三维多自由度定位，保证激光切割头的加工精度及对不同工件表面的适应能力，可实现对三维工件的高质量、高精度、高效率切割，无需二次加工。

申请人：华工法利莱切焊系统工程有限公司,华中科技大学
地址：436000 湖北省鄂州市葛店开发区创业大道西侧A区
国籍：CN
代理机构：北京汇泽知识产权代理有限公司
代理人：胡建文
更多信息请下载全文后查看。
