湖南大捷智能装备有限公司

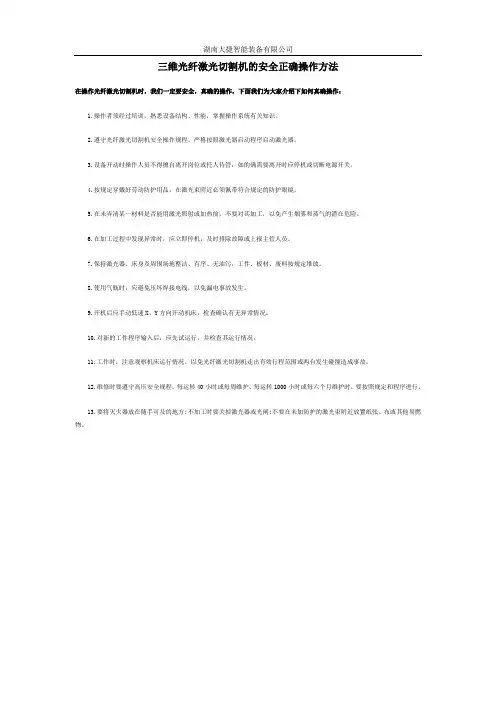

三维光纤激光切割机的安全正确操作方法
在操作光纤激光切割机时，我们一定要安全，真确的操作，下面我们为大家介绍下如何真确操作：
1.操作者须经过培训，熟悉设备结构、性能，掌握操作系统有关知识。
2.遵守光纤激光切割机安全操作规程。
严格按照激光器启动程序启动激光器。
3.设备开动时操作人员不得擅自离开岗位或托人待管，如的确需要离开时应停机或切断电源开关。
4.按规定穿戴好劳动防护用品，在激光束附近必须佩带符合规定的防护眼镜。
5.在未弄清某一材料是否能用激光照射或加热前，不要对其加工，以免产生烟雾和蒸气的潜在危险。
6.在加工过程中发现异常时，应立即停机，及时排除故障或上报主管人员。
7.保持激光器、床身及周围场地整洁、有序、无油污，工件、板材、废料按规定堆放。
8.使用气瓶时，应避免压坏焊接电线，以免漏电事故发生。
9.开机后应手动低速X、Y方向开动机床，检查确认有无异常情况。
10.对新的工件程序输入后，应先试运行，并检查其运行情况。
11.工作时，注意观察机床运行情况，以免光纤激光切割机走出有效行程范围或两台发生碰撞造成事故。
12.维修时要遵守高压安全规程。
每运转40小时或每周维护、每运转1000小时或每六个月维护时，要按照规定和程序进行。
13.要将灭火器放在随手可及的地方;不加工时要关掉激光器或光闸;不要在未加防护的激光束附近放置纸张、布或其他易燃物。
三维金属激光切割机安全操作及保养规程1. 前言三维金属激光切割机是一种高精度、高效率的切割设备，广泛应用于金属加工领域。
为了确保切割机的正常运行和操作人员的安全，本文档旨在详细介绍三维金属激光切割机的安全操作规程和保养方法。
2. 安全操作规程2.1 操作人员要求在操作三维金属激光切割机之前，操作人员应满足以下要求：•掌握基本的机器使用知识和操作技能；•熟悉三维金属激光切割机的组成结构和工作原理；•具备相关的安全知识和紧急情况处理能力。
2.2 安全装备在操作三维金属激光切割机时，操作人员应佩戴以下安全装备：•护目镜或面罩，以防止激光辐射对眼睛造成损伤；•防护手套和长袖衣物，以避免操作过程中受到热辐射和切割溅射的伤害；•防护鞋，以确保脚部安全。
2.3 操作环境在操作三维金属激光切割机时，应确保以下环境条件：•通风良好的作业场所，以保证激光切割产生的烟尘和废气能及时排除；•干燥、无尘的工作区域，以避免灰尘进入机器内部影响切割质量；•足够的空间供机器正常运行和维修。
2.4 操作步骤在正式操作三维金属激光切割机之前，应按照以下步骤进行：1.开启主电源，并确保所有的急停按钮处于解除状态；2.检查切割机的润滑系统和冷却系统是否正常工作；3.检查切割机的气源和电源是否正常供应；4.启动切割机的控制系统，并进行必要的预热操作；5.将待加工的金属材料按照要求放置在切割机工作台上；6.根据切割需求，设置好切割参数；7.确保切割区域没有人员和障碍物，按下启动按钮开始切割；8.在切割过程中，要随时监控切割质量和工作状态；9.切割完成后，关闭切割机的控制系统和电源；10.清理切割区域的余渣和废料。
3. 保养方法为了确保三维金属激光切割机的正常运行和延长使用寿命，需要进行定期保养。
3.1 日常保养日常保养主要包括以下内容：•定期清洁切割机的工作台和光学系统，避免灰尘和油污影响切割质量；•定期检查激光切割机的连接螺丝和气管是否松动；•定期检查切割机的润滑系统和冷却系统是否正常运行；•定期校准切割机的光路和焦点位置。
激光切割机的原理三维激光切割行业应用三维激光切割广泛应用于钣金加工、金属加工、广告制作、厨具、汽车、灯具、锯片、升降电梯、金属工艺品、纺织机械、粮食机械、眼镜制作、航空航天、医疗器械、仪器仪表等行业。
特别是在钣金加工行业中已取代传统加工方式，深受行业用户的青睐行业应用应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、粮食机械、纺织机械、工程机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工、厨具加工等各种制造加工行业。
加工材料不锈钢、碳钢、合金钢、硅钢、弹簧钢、铝、铝合金、镀锌板、镀铝锌板、酸洗板、铜、银、金、钛等金属板材及管材切割。
加工优势(1) 精度高，速度快，切缝窄，热影响区最小，切割面光滑无毛刺。
(2) 激光切割头不会与材料表面相接触，不划伤工件。
(3) 切缝最窄，热影响区最小，工件局部变形极小，无机械变形。
(4) 加工柔性好，可以加工任意图形，亦可以切割管材及其他异型材。
(5) 可以对钢板、不锈钢、铝合金板、硬质合金等任何硬度的材质进行无变形切割。
传统的切割工艺手段有火焰切割，等离子切割，水刀切割和线切割和冲床加工等等，激光切割作为近年新兴的工艺手段，是把能量密度很高的激光束照射到待加工工件上，使局部受热熔化，然后利用高压气体吹去熔渣形成切缝三维激光切割原理激光是一种光，与自然界其它发光体一样，是由原子(分子或离子等)跃迁产生的，而且是自发辐射引起的。
激光虽然是光，但它与普通光明显不同是激光仅在最初极短的时间内依赖于自发辐射，此后的过程完全由激辐射决定，因此激光具有非常纯正的颜色，几乎无发散的方向性,极高的发光强度。
激光同时又具有高相干性、高强度性、高方向性，激光通过激光器产生后由反射镜传递并通过聚集镜照射到加工物品上，使加工物品(表面)受到强大的热能而温度急剧增加，使该点因高温而迅速的融化或者汽化，配合激光头的运行轨迹从而达到加工的目的。
三维激光切割机的工作机理三维激光切割机是一种先进的切割设备，通常用于加工金属材料。
它利用高能激光束，对工件进行快速、精确的切割和加工。
与传统的机械切割方法相比，三维激光切割机具有更高的效率和更精确的切割能力。
在工业生产中得到了广泛应用。
三维激光切割机的工作机理主要包括激光发射、激光传输、焦点调节和切割加工等过程。
下面将详细介绍每个过程的工作原理：1. 激光发射：激光切割机通常采用CO2激光器作为光源。
当激活激光器时，激光器中的电流通过放电导致激光气体分子的激发，产生一束高能激光光束。
这束激光光束随即从激光器的输出端口射出。
2. 激光传输：激光切割机通过光纤传输系统将激光光束从激光器传输到切割头。
光纤传输系统由一组精确定位的反射、衍射镜和透镜组成，以确保激光在传输过程中保持稳定和集中。
激光光束通过这些光学元件被反射和聚焦，以确保其准确传输到切割头。
3. 焦点调节：切割头是激光切割机的核心部件，用于将激光束聚焦到工件上。
它通常由一对透镜组成，其中一个透镜用于聚焦激光束，另一个透镜用于调整焦点大小和位置。
通过适当调整透镜的位置和角度，可以实现激光束的聚焦和扩散。
焦点的大小和位置对切割过程的质量和效果至关重要。
4. 切割加工：当激光光束经过聚焦透镜并到达工件上时，它会与工件表面交互。
激光光束的高能量密度会引起工件表面材料的熔化、蒸发和气化，从而形成一个切割沟槽。
激光切割机通常通过移动切割头和工件相对运动来实现切割过程。
通过适当的控制和协调，可以在工件上创造出精确的切割轮廓。
除了以上基本工作原理外，三维激光切割机还可以具有一些附加功能，如自动调焦、喷气冷却和气体保护等。
自动调焦功能可以根据切割材料的类型和厚度自动调整焦点位置，以获得最佳切割效果。
喷气冷却系统可以通过在切割过程中喷洒冷却液体来降低工件温度，以避免过热和变形。
气体保护系统可以通过在切割区域周围喷射惰性气体，如氮气或氩气，来保护切割表面免受氧化和污染。
三维五轴激光切割机的组成
三维五轴激光切割机是一种先进的切割设备，它由多个重要组成部分构成。
首先，它拥有三维切割能力，这意味着它可以在不同的角度和方向上进行切割，实现更复杂的切割任务。
其次，它具备五轴控制系统，这意味着它可以在五个自由度上进行运动控制，从而实现更精确和灵活的切割操作。
该切割机的核心是激光切割头。
激光切割头是由激光发生器、聚焦镜头和喷气装置组成的。
激光发生器产生高能量激光束，然后通过聚焦镜头将激光束聚焦到极小的点上，从而实现高精度的切割。
喷气装置用于将切割过程中产生的热量和灰尘排出，以保持切割头的稳定性和切割效果的质量。
除了激光切割头，三维五轴激光切割机还包括工作台和控制系统。
工作台是用于放置待切割材料的平台，它通常具有可调节的高度和固定装置，以确保材料在切割过程中的稳定性。
控制系统是切割机的大脑，它接收操作人员的指令，并将其转化为切割头和工作台的运动控制信号。
控制系统还可以通过传感器监测切割过程中的温度、压力和速度等参数，并及时调整切割参数以保证切割效果的质量。
三维五轴激光切割机的组成部分密切配合，共同完成高精度切割任务。
激光切割头提供了高能量和高精度的切割能力，工作台提供了稳定的切割环境，控制系统保证了切割过程的精确控制。
这些组成部分的协同作用使得三维五轴激光切割机成为现代制造业中不可或
缺的重要工具。
无论是金属加工、汽车制造还是航空航天领域，三维五轴激光切割机都发挥着重要作用，为人类的生产活动提供了强大支持。
激光切割技术综述三维激光切割技术在汽车制造中的应用1 前言激光是自1960 年问世后就很快发展并在实际中得到应有的高新技术。
随着对相关基本理论研究的不断深化，各类激光器元件的不断发展，从而使其应用领域也不断拓宽，应用规模逐渐扩大，所获得的经济效益和社会效益更加显著。
激光切割技术以其切缝窄、工件变形小、无接触性，以及广泛的适应性和灵活性在工业领域应用广泛，而且整个工艺过程对环境没有污染。
激光切割技术是激光加工应用领域的重要部分，是当前世界上先进的切割工艺之一。
其最主要的四个工艺参数为:激光功率、切割速度、焦点位置及辅助气体压力。
本文综述了三维激光切割技术的原理，优点及其装备,重点阐述了三维激光切割技术在汽车覆盖件及内饰件生产中的作用, 并对其今后的发展趋势做出了展望。
2 激光切割原理激光切割时，能量以光的形式集中成一条高密度的光束,光束传递到工作表面，产生足够的热量，使材料熔化，加之与光束同轴的高压气体直接除去熔隔金属，从而达到切割的目的，这说明激光切割加工同机床的机械加工有着本质的区别。
它是利用从激光发生器发射出的激光束，经外电路系统，聚焦成高功率密度的激光束照射条件，激光热量被工件材料吸收，工件温度急剧上升，到达沸点后，材料开始———————————————————————————————————————————————汽化并形成孔洞，随着光束与工件相对位置的移动，最终使材料形成切缝。
切缝时的工艺参数(切割速度，激光器功率，气体压力等)及运动轨迹均由数控系统控制，割缝处的熔渣被一定压力的辅助气体吹除。
3 激光切割优点及其存在的问题激光切割是激光加工行业中最重要的一项应用技术，也是激光加工中应用最早、使用最多的加工方法。
它占整个激光加工业的70,以上。
激光切割与其他切割方法相比，最大区别是它具有高速、高精度和高适应性的特点。
同时还具有割缝细、热影响区小、切割面质量好、切割时无噪声、切缝边缘垂直度好、切边光滑、切割过程容易实现自动化控制等优点。
三维激光切割机的发展现状及未来动向摘要：在加工领域当中，对于激光切割技术的应用是最早且最为广泛的，达到了激光加工领域的70%，广泛应用于机械、汽车、航空航天、轻工、纺织、食品、医疗等行业。
在现如今，激光切割技术发展的越来越成熟，从而让实现自由激光切割机曲面工件的加工不再是梦想。
自1979年以来，世界上第一个五轴CO2在马公司出现以来，三维激光切割机，以其灵活性强，精度高，减少对工具和设备的需求，生产准备时间短的优点，已广泛应用于汽车、机械制造、航空航天等领域，并满足三维工件加工的生产要求。
关键词：激光切割机；三维；研究现状1三维激光切割机的发展现状1.1三维光纤激光切割机光纤激光切割技术相较于YAG激光切割技术还有二氧化碳激光切割技术而言，其在很多方面都是存在着一定的优势，例如光电能量转换效率、维护成本、切割效率、光学结构以及切割精度等，尤其是在近几年当中，光纤激光切割机也是得到了很大的发展，现已经替代了以往使用最广泛的二氧化碳切割机，占据了市场的主流。
当前在世界范围内，有很多三维光纤激光切割机的生产厂家，例如美国的PREISER公司、德国的Trumpf公司、日本的小松公司、意大利的Prima Power公司等等，这些公司所生产的三维激光切割机也是占据了全球的大部分市场。
Trumpf公司所生产的TruLaser Cell 8030型切割机、AMADA公司的LCG3015AJII切割机等都是有着非常高的知名度。
Trulcell 3000 5轴激光加工机采用模块化火箭，可选择多种激光器，并可代替激光加工头进行焊接、切割和激光熔覆，X、Y、Z三轴其定位的精度是0.015mm，A轴还有C轴其定位精度是0.02°。
在对大型热成型汽车侧板进行切割的过程中，所使用的的切割设备为TruLaserCell 8030三维激光切割机，从而实行快速切割的目的，X、Y、Z三轴其运动的范围分别为3000mm/1300mm/600mm，轴的加速度为4g，提高了效率和生产力。

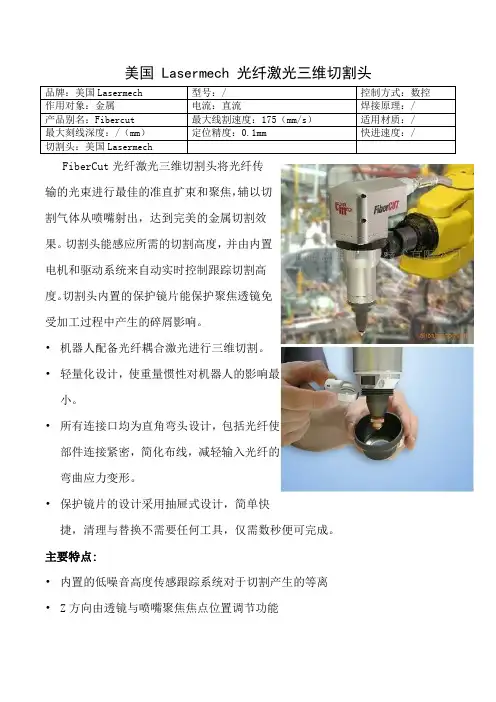

美国 Lasermech 光纤激光三维切割头
FiberCut光纤激光三维切割头将光纤传
输的光束进行最佳的准直扩束和聚焦，辅以切
割气体从喷嘴射出，达到完美的金属切割效
果。
切割头能感应所需的切割高度，并由内置
电机和驱动系统来自动实时控制跟踪切割高
度。
切割头内置的保护镜片能保护聚焦透镜免
受加工过程中产生的碎屑影响。
•机器人配备光纤耦合激光进行三维切割。
•轻量化设计，使重量惯性对机器人的影响最
小。
•所有连接口均为直角弯头设计，包括光纤使
部件连接紧密，简化布线，减轻输入光纤的
弯曲应力变形。
•保护镜片的设计采用抽屉式设计，简单快
捷，清理与替换不需要任何工具，仅需数秒便可完成。
主要特点:
•内置的低噪音高度传感跟踪系统对于切割产生的等离
•Z方向由透镜与喷嘴聚焦焦点位置调节功能
•X‐Y方向上光
•与业界所有光纤激光器配合方便使用，功率上限4kW，适1064/1080nm •整个系统由切割头，光纤准直扩束器和带位置传感的线性
•凸轮驱动系统配备有轴向防撞保护
•所有的线路和气管都从内部走线，避免不必要的碰撞和损坏
•保护镜片的设计采用卡盒式抽屉，简单快捷
•一旦发生碰撞，温度过高和超出工作范围就会有报警
•光路全密闭结构设计
•针对工厂车间的恶劣环境而设计
规格：。

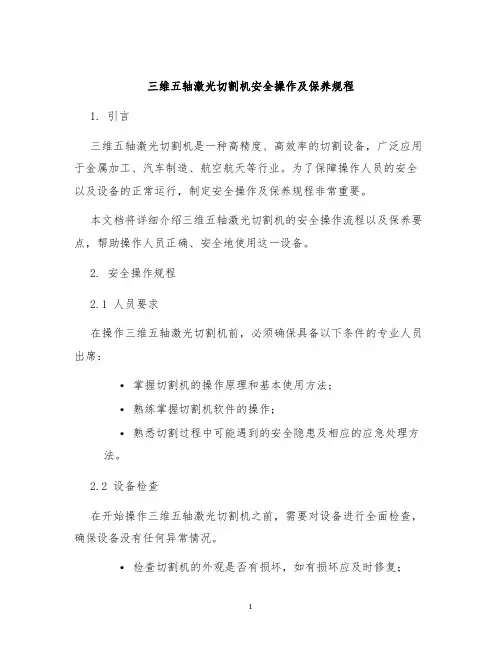

三维五轴激光切割机安全操作及保养规程1. 引言三维五轴激光切割机是一种高精度、高效率的切割设备，广泛应用于金属加工、汽车制造、航空航天等行业。
为了保障操作人员的安全以及设备的正常运行，制定安全操作及保养规程非常重要。
本文档将详细介绍三维五轴激光切割机的安全操作流程以及保养要点，帮助操作人员正确、安全地使用这一设备。
2. 安全操作规程2.1 人员要求在操作三维五轴激光切割机前，必须确保具备以下条件的专业人员出席：•掌握切割机的操作原理和基本使用方法；•熟练掌握切割机软件的操作；•熟悉切割过程中可能遇到的安全隐患及相应的应急处理方法。
2.2 设备检查在开始操作三维五轴激光切割机之前，需要对设备进行全面检查，确保设备没有任何异常情况。
•检查切割机的外观是否有损坏，如有损坏应及时修复；•检查切割机的电源线和接地线是否正常，并确保连接牢固；•检查切割机的液压系统和气压系统是否正常运行。
2.3 安全防护措施为了保障操作人员的安全，以下安全防护措施必须得到执行：•操作人员必须戴上防护眼镜和耳塞，以防止激光辐射和噪声对身体造成伤害；•操作人员应穿戴合适的工作服和手套，避免发生意外伤害；•在操作激光切割机时，操作人员应远离激光束，切勿直接观察；•在使用过程中，禁止在切割区域内进行其他工作，以免发生意外伤害。
2.4 操作流程在操作三维五轴激光切割机时，应按照以下步骤进行操作：1.打开设备电源，并检查设备显示屏显示是否正常；2.启动切割软件，并通过电脑连接设备；3.导入需要切割的文件，并对切割参数进行设置；4.操作人员确保安全并按下切割按钮，启动激光切割过程；5.在切割过程中，操作人员应密切观察设备运行情况，确保安全；6.切割结束后，关闭设备电源，清理切割区域。
3. 保养规程3.1 日常保养为了保持三维五轴激光切割机的正常运行，需要进行日常保养工作：•定期清洁设备表面，确保设备外观清洁整洁；•检查并清洁切割机的换刀器、刀套等切割部件；•定期检查设备的液压系统和气压系统，确保系统运行正常；•对设备的光学部件进行定期清洁和调试。

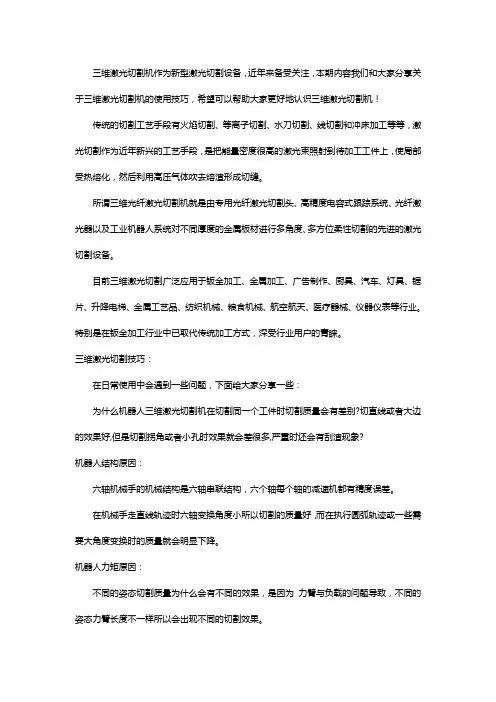

三维激光切割机作为新型激光切割设备，近年来备受关注，本期内容我们和大家分享关于三维激光切割机的使用技巧，希望可以帮助大家更好地认识三维激光切割机！传统的切割工艺手段有火焰切割、等离子切割、水刀切割、线切割和冲床加工等等，激光切割作为近年新兴的工艺手段，是把能量密度很高的激光束照射到待加工工件上，使局部受热熔化，然后利用高压气体吹去熔渣形成切缝。
所谓三维光纤激光切割机就是由专用光纤激光切割头、高精度电容式跟踪系统、光纤激光器以及工业机器人系统对不同厚度的金属板材进行多角度、多方位柔性切割的先进的激光切割设备。
目前三维激光切割广泛应用于钣金加工、金属加工、广告制作、厨具、汽车、灯具、锯片、升降电梯、金属工艺品、纺织机械、粮食机械、航空航天、医疗器械、仪器仪表等行业。
特别是在钣金加工行业中已取代传统加工方式，深受行业用户的青睐。
三维激光切割技巧：在日常使用中会遇到一些问题，下面给大家分享一些：为什么机器人三维激光切割机在切割同一个工件时切割质量会有差别?切直线或者大边的效果好,但是切割拐角或者小孔时效果就会差很多,严重时还会有刮渣现象?机器人结构原因：六轴机械手的机械结构是六轴串联结构，六个轴每个轴的减速机都有精度误差。
在机械手走直线轨迹时六轴变换角度小所以切割的质量好，而在执行圆弧轨迹或一些需要大角度变换时的质量就会明显下降。
机器人力矩原因：不同的姿态切割质量为什么会有不同的效果，是因为力臂与负载的问题导致，不同的姿态力臂长度不一样所以会出现不同的切割效果。
三维激光切割机调试解决方法改善切割工艺(切割材质,速度,气体压力，气体种类等)一般在拐角的地方机械手过圆弧顶点时停留时间比较长，在这里我们一般采用降速，降功率，实时调整气压，降速为了减小机械手抖动，降功率是为了减小过烧，再加上气压实时调节配合速度功率的实时调整，所以拐角过烧的问题能得到很好改善.如果还涉及到碳钢,不锈钢,铝等不同材料的,我们可以通过增加高压比例阀等相关配件解决不同切割板材的气压实时调节问题。
实习报告：三维激光切割实习体验在过去的一个月里，我有幸参与了三维激光切割机的实习，深入了解了这项先进技术的原理、操作和运行维护。
通过此次实习，我收获颇丰，对三维激光切割技术有了更加全面的了解。
一、三维激光切割技术概述三维激光切割技术是上世纪末新兴的一种板材加工技术。
随着科技的不断发展，这项技术逐渐被广大板材加工和工业企业所熟悉和接受。
它具有加工效率高、精度高、切割断面质量好、立体切割等优点，逐渐取代了传统的板材加工手段。
三维激光切割可以实现动态2D和三维切割，机器结构根据人体工程学设计，即使是最复杂的曲面也能简单加工。
二、实习过程在实习过程中，我首先了解了三维激光切割机的结构和工作原理。
激光切割机由激光发生器、光学系统、控制系统、工作台等部分组成。
激光发生器产生高能量的激光束，通过光学系统聚焦后，照射到工件表面，使材料熔化、蒸发或气化，从而达到切割的目的。
接着，我学习了三维激光切割机的操作方法。
操作过程中，需根据工件的尺寸和形状，输入相应的数控程序。
启动设备后，激光切割头根据程序控制，自动移动，实现对工件的切割。
在操作过程中，要时刻关注设备运行状况，确保切割质量和安全。
此外，我还学习了三维激光切割机的运行维护。
为确保设备正常运行，需定期检查和维护光学系统、控制系统、工作台等部分。
同时，要对激光切割头进行清洁和调整，以保证切割精度。
三、实习收获通过此次实习，我对三维激光切割技术有了更加深入的了解，掌握了设备操作和运行维护方法。
同时，我也认识到三维激光切割技术在现代制造业中的重要地位和广泛应用。
这项技术具有较高的经济效益，可以替代传统制造工艺的切边模和冲孔模。
其工艺步骤简单，制造周期短，切割速度快，狭缝宽度小，加工质量高。
它可以大大降低成本，缩短制造时间。
四、总结总之，通过此次实习，我对三维激光切割技术有了更加全面的了解，收获颇丰。
我将把在实习中学到的知识和技能运用到今后的学习和工作中，不断提高自己的综合素质，为我国制造业的发展贡献自己的力量。
三维激光切割加工的人工示教、工装夹具说明
人工示教是参通过机器人的示较盒控制机器人逐个位置轨迹点移动，到位后进行记录保存，对于幅面较大的复杂加工工件，人工示教编程效率极低。
用Mastercam离线导图软件代替人工示教，方便灵活，特别适用于模具厂家的样件试制，加工站的来料承接和主机厂的新车型开发。
导入数模图的格式可以是包括igs prt step solidworks等常用CAD软件格式。
还可以配合检具的检测结果对数模进行软件补偿，修正由于工件的回弹和形变引起的尺寸偏差。
调整姿态
通过robotmaster软件可自动生成工件法线方向的切割轨迹，也可方便的使用鼠标调整机器人，人为在软件中更改任何点的切割姿态。
生成网格工装
可生成网格夹具数模，然后利用本三维切割机床或平面机床均可加工成网格夹具，操作简单，方便，易于掌握。
路径仿真
加工前进行路径仿真，检测机器人是否会与工件发生碰撞，工件是否超出机器人加工范围等，大大提高了加工效率。
根据待加工工件的特征，用户可自由选择夹具的类型，常见的切割夹具有型材焊接夹具、网格夹具、CNC随型夹具和气动加持夹具。
其中网格夹具和CNC随型夹具与数模符合度高，定位较好，广泛应用于形变量较小的钣金件；气缸加持夹具设计制作成本较高，适用于切割过程中形变量较大的工修的，提前加持预紧力，保持切割过程中工件不反弹。
网格工装
离线软件导图生成的网格工装，适合于覆盖件的夹持固定。
随型夹具
CNC加工的随型夹具，适合于异形管件的夹持固定。
夹持系统
配合手动或气动夹持系统，配置位置传感器，实现更高的重复定位精度要求。
三维五轴激光切割机工作原理英文回答：Principle of 3D Five-Axis Laser Cutting Machine.3D five-axis laser cutting machines combine the advanced technologies of laser cutting, 3D motion control, and computer numerical control (CNC) to achieve precise and efficient cutting of complex three-dimensional workpieces. Here's an overview of their working principle:1. Laser Generation:A high-power laser beam is generated from a laser source, usually a fiber or solid-state laser. The laser beam is focused and directed through a beam delivery system onto the workpiece surface.2. Workpiece Motion:The workpiece is mounted on a five-axis table, allowing it to move freely in three linear axes (X, Y, and Z) and two rotary axes (A and B). This advanced motion control system enables the laser beam to access different areas of the workpiece at various angles.3. CNC Control:The cutting process is controlled by a CNC system that interprets CAD/CAM data to generate cutting instructions. The CNC system coordinates the movement of the laser head and workpiece, ensuring precise cutting paths and geometries.4. Laser-Material Interaction:When the focused laser beam strikes the workpiece surface, it interacts with the material, causing localized melting, vaporization, or sublimation. This process removes material from the workpiece, creating the desired cuts.5. Material Removal:The molten or vaporized material is expelled from the cutting zone by an auxiliary gas, such as nitrogen or oxygen. This gas flow helps to prevent the accumulation of debris and assists in the cutting process.6. 3D Cutting:The combination of five-axis motion and laser cutting enables the machine to perform precise cuts on complexthree-dimensional surfaces. The ability to rotate and tilt the workpiece allows the laser beam to reach areas that would be inaccessible with traditional two-dimensional cutting machines.中文回答：三维五轴激光切割机的工作原理。
三维激光扫描测量系统的应用及解析三维激光扫描测量系统是一种高精度、高效率的测量技术，常应用于制造业、建筑、文物保护等领域。
其工作原理为利用激光发射器发出的激光束对目标物体进行快速扫描，通过接收器接收反射回来的激光束，并将其转化成数字信号，在计算机上处理后，可以实现对目标物体形状、尺寸、表面轮廓等多种参数的测量。
1. 制造业：三维激光扫描测量系统可以用于零部件的检测和测量，以确保产品符合质量标准。
例如，可以对汽车零部件、机器零部件等进行三维测量，通过与CAD设计进行比较，可以发现任何偏差。
2. 建筑：三维激光扫描测量系统可以用于建筑物内部和外部的扫描，以获取建筑物的尺寸、形状、结构和状态信息。
这对于维护、改造和重建旧建筑非常有帮助。
例如，在重建古老建筑时，可以使用三维激光扫描测量系统进行准确的测量，并生成3D模型以供设计和施工使用。
3. 文物保护：三维激光扫描测量系统可用于文物保护和修复。
通过扫描文物表面，可以测量其形状和尺寸，帮助修复员进行复原工作。
1. 高精度：三维激光扫描测量系统的测量精度非常高，可达到毫米级或亚毫米级。
这种高精度可以满足许多应用的要求。
2. 高效率：相对于传统的测量方法（例如手动测量或测量仪器），三维激光扫描测量系统可在短时间内完成大量测量任务。
3. 非接触性：三维激光扫描测量系统是一种非接触性的测量方法，没有物理接触，不会对被测物体造成损伤。
4. 全方位测量：三维激光扫描测量系统可以实现对物体的全方位测量，无需搬动被测物体。
总之，三维激光扫描测量系统在制造业、建筑和文物保护等领域具有广泛应用。
它具有高精度、高效率、非接触性和全方位测量等优点，能够提高测量精度和速度，促进工作效率和质量。
三维激光切割系统
系统选型：
1. 根据工件大小选配不同臂长的机械手。
在置顶安装的情况下，机械手为半球面的工作区域，考虑到用户的实际加工情况和后期产品升级空间，建议采用臂长
2.01米的机械手，可达直径3米的半球形加工区域。
2. 根据工件材质和厚薄选配不同功率级别的光纤激光器。
金属的切割以碳钢、铝和不锈钢三种为代表，铝等为高反射材料，同样料厚情况下需选配更大功率的激光器，碳钢比较容易切割，典型参数为2MM内厚碳钢选用200W激光器。
具体选型可接洽我公司工艺工程师。
3. 根据工件厚薄选配不同焦距的切割头，有3、5、7英寸可供选配。
6mm以下薄板切割可选5英寸的中焦距切割头，6mm 以上中厚板切割一般选用7英寸的长焦距切割头。
4. 根据实际需要选配离线编程软件。
三维光纤激光切割机器人的技术优势
(1)三维切割系统的优势
第一，切割速度快，为同类产品的两倍。
第二，切割精度高。
系统重复定位精度高达±100um。
第三，可切割<φ2mm的小圆，切割效果圆滑美观，目测无形变和毛刺。
单个小圆切割时间可控制在2s 内。
第四，选配臂长2.01m的机械手，除了实现直径达3m的半球形三维加工区域外，还可实现3m×1.5m 的二维平面切割。
第五，根据实际需要选配离线编程软件，可读取UG、SolidWork等三维软件导出格式的数模，修改后直接生成切割轨迹，代替人工示教，简单易用。
(2)采用IPG光纤激光器和激光电源激光器性能稳定，可使产品整体质量得到安全保障。
光纤激光器具有散热面积大、光束质量好、体积小巧等优点，同体积庞大的气体激光器和固体激光器相比具有明显的优势。
(3)采用美国进口激光切割头配置美国进口的激光切割头，通过机械手编程控制，保持最佳的焦距，确保最佳的切割效果，避免了材料不平整时，焦距变化问题引起的材料报废。
(4)机械手控制系统采用机械人操控系统，可提供适合每一种零部件的全方位机器人生产解决方案。
具有可靠性强、速度快、精度高、功率大、坚固耐用、通用性等特点。
其操作速度更快，废品率更低，在扩大产能、提升效率方面，将起到举足轻重的作用。
其高精度由专利的TrueMoveTM运动控制软件实现。
IRB2600采用优化设计，机身紧凑轻巧，节拍时间与行业标准相比可缩减多达25%。
专利的QuickMoveTM运动控制软件使其加速度达到同类最高，并实现速度最大化，从而提高产能与效率。
IRB2600工作范围大，安装方式灵活，可轻松直达目标设备，不会干扰辅助设备。
优化机器人安装是提升生产效率的有效
手段。
模拟最佳工艺布局时，灵活的安装方式更能带来极大的便利。
IRB2600的底座可与目标设备靠得更近，从而缩小整个工作站的占地面积。
小底座还为下臂进行正下方操作创造了有利条件。
三维光纤激光切割机器人的应用
(1)两台RX160轿车B柱热成形件双机器人切割(见图1)①外框、孔位等的高精度光纤激光切割。
②高速度提高效率，减少热变形。
③机器人柔性编程适应不同产品需求。
④低成本系统解决方案适合用户大批量应用。
(2)RX160L工程机械钣金件切割(见图2)①工程机械钣金件3D激光切割。
②大幅面活动范围适合大工件或多工位切割。
③切割效率高，相当于传动五轴激光切割机床切割速度的两倍。
④机器人结构紧凑且刚性好，有利于降低龙门架成本。
产品介绍：
首先，用工业机器人代替五轴机床。
两者都能进行空间轨迹的描述实现三维立体切割，工业机器人的重复定位精度比五轴机床稍低，约为±100uM，但这完全可以满足汽车钣金覆盖件和底盘件行业的精度要求了。
而采用工业机器人大大降低了系统的成本造价，减少了耗电系统费用和系统运行维护费用，减少了系统的占地面积。
其次，用光纤激光器代替CO2激光器。
光纤激光技术是近几年高速发展的激光技术，相比传统激光，具有更好的切割质量，更低的系统造价，更长的使用寿命和更低的维护费用，更低的耗电。
关键是光纤激光器的激光可以通过光纤传输，方便与工业机器连接，实现柔性加工。
其三，本系统唯一的缺陷，是只能加工金属工件，不能加工非金属工件。
这是因为本系统采用的是光纤激光，其波长为1064NM，相对于波长为10640NM的CO2激光，不易为非金属工件所吸收的缘故。
总之，采用工业机器人+光纤激光器的组合进行加工，修边冲孔等工艺一次完成，切口整齐无需后道工艺再处理，大大缩短了工艺流程，降低了人工成本和模具费用的投入，也提高了产品档次和产品附加值。
选配我公司的离线编程软件，通过数模直接生成切割轨迹，抛弃了繁杂的人工示教，更加适合小批量多批次的维修市场、新品试制和非标定制等一些个性化的切割需求。
而且，投资高柔性高效率的激光切割设备，来代替昂贵的冲压设备和剪裁设备，可以更加灵活的更换产品，把握市场。
耗电耗材：
系统耗电：<8KW(根据选配激光器功率大小而异)
零星耗材：<0.5元/小时(包括高功率激光器水冷系统的滤芯、切割头气嘴和切割头保护镜片)
吹气费用：<6元/小时(以用纯氧辅助切割2MM内碳钢为例)
性能指标:
激光功率:200W/300W/400W/500W/1000(根据工件材质和料厚可选) 激光波长:1070NM
工作区域:半径2米的半球形工作区域(选配半径2米的机械手) 切割速度:0-15米/分钟(根据功率大小和工件材质与厚度可调)
供电电源:三相交流380V
用电功率: <8KW(根据选配激光器功率大小而定)
冷却方式:风冷/水冷(根据选配激光器功率大小而定)
切割头焦距：5-7英寸(根据工件厚度可选)
机械手重复定位精度：±0.1MM
机械手保护等级：IP65
系统使用寿命：十万小时
系统保修:2年。
