自动跟踪定位射流灭火装置验收内容自动跟踪定位射流灭火装置验收内容射流灭火技术作为一种高效、可靠的灭火方式，近年来在灭火领域得到了广泛的应用和推广。

射流灭火装置是一种自动跟踪定位的灭火设备，其具备快速、精确的灭火能力，可以有效地应对各种火灾场景。

本文将就自动跟踪定位射流灭火装置验收内容进行全面评估，并详细介绍其原理、特点和应用领域。

一、原理和工作方式自动跟踪定位射流灭火装置是一种基于感知、决策和执行的智能系统。

其工作原理主要包括三个步骤：感知目标、决策路径和执行灭火。

装置通过传感器感知火源的位置、面积和温度等信息，然后根据提前设定的灭火路径和算法，进行路径规划和目标定位，最后通过喷射器执行灭火操作。

这种自动跟踪定位的方式，可以实现实时监控、快速定位和精准灭火，大大提高了灭火效率和安全性。

二、特点和优势自动跟踪定位射流灭火装置具有以下特点和优势，使其成为一种理想的火灾灭火工具。

1. 精确定位：该装置通过高精度传感器和先进的定位算法，可以实时准确地定位火源位置，对于大面积火灾灭火尤为有效。

2. 快速响应：装置能够在火灾发生的瞬间自动启动，并通过快速的决策和路径规划，迅速将喷射器对准火源。

这种快速响应能力，可以在短时间内将火势控制在较小范围内。

3. 灭火效果好：射流灭火装置使用高速射流进行灭火，可以迅速冷却和抑制火源，有效地防止火势的蔓延和烟雾的扩散。

4. 自动化管理：该装置能够实现全自动化的管理和操作，无需人工干预，减轻了人力成本和风险。

5. 多样化应用：自动跟踪定位射流灭火装置适用于各种场景，包括大型建筑物、工厂、仓库、电力设施等，能够快速、有效地应对不同类型的火灾。

三、应用领域自动跟踪定位射流灭火装置在各个领域显示了广泛的应用前景。

以下是几个典型的应用场景：1. 建筑物安全：该装置可安装在建筑物内部或外部，能够及时发现并灭火，保护人员生命财产安全。

2. 工业生产：在工厂、仓库等生产场所，装置能够在火灾发生时及时灭火，减少生产线的中断和财产损失。

自动跟踪定位射流灭火装置验收内容1. 前言自动跟踪定位射流灭火装置是一种先进的灭火设备，它能够准确识别火灾点并实现精确射流灭火。

在灭火领域，其具有重要的意义和应用前景。

然而，为了确保其有效性和可靠性，进行验收是至关重要的。

本文将针对自动跟踪定位射流灭火装置的验收内容展开深入探讨，并以此为切入点，探讨其实际应用中可能遇到的挑战和解决方案。

2. 自动跟踪定位射流灭火装置的工作原理自动跟踪定位射流灭火装置通过先进的传感技术，能够在火灾发生时快速准确地识别火焰位置，并自动调整喷射方向和喷射量，实现精准灭火。

其工作原理主要包括火焰识别、定位、射流控制等环节，通过高效的智能算法，实现了自动跟踪定位和灭火作用的一体化。

3. 自动跟踪定位射流灭火装置验收内容针对自动跟踪定位射流灭火装置，其验收内容主要包括以下几个方面：3.1 灭火效果验证在实际应用中，自动跟踪定位射流灭火装置是否能够准确有效地实现灭火是至关重要的，因此验收中需要对其灭火效果进行验证。

这包括对不同类型火灾的灭火效果验证，以及在不同环境条件下的实际灭火效果测试。

3.2 设备准确性验证自动跟踪定位射流灭火装置的准确性直接影响其实际应用效果，因此在验收过程中需要对其定位精度、灭火射流控制精度等进行验证，以确保其能够精确识别火灾点并实现精确灭火。

3.3 系统稳定性验证系统稳定性是自动跟踪定位射流灭火装置的关键指标之一，在验收过程中需要对其在长时间运行条件下的稳定性进行验证，以确保其能够稳定可靠地工作。

3.4 安全性验证自动跟踪定位射流灭火装置作为一种灭火设备，其安全性是至关重要的。

在验收过程中需要对其在不同条件下的安全性进行验证，以确保其在使用过程中不会对人员和环境造成安全隐患。

4. 挑战和解决方案在实际应用中，自动跟踪定位射流灭火装置面临着一些挑战，如环境复杂性、灭火效果验证的难度等。

针对这些挑战，可以通过加强技术研发、提高对环境影响的适应能力等方式来解决。

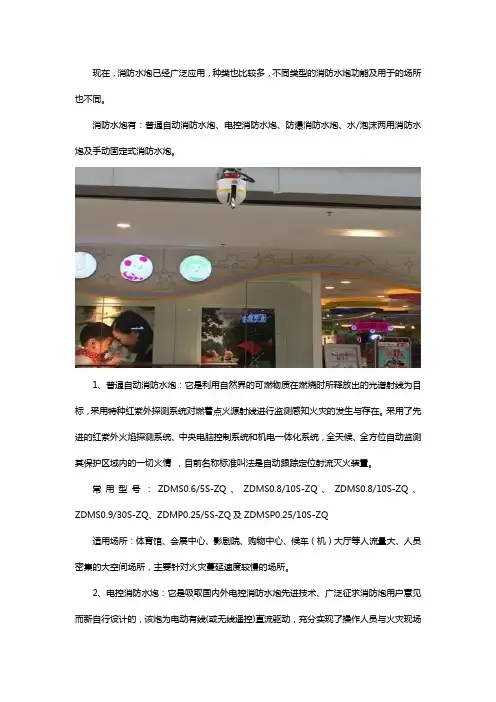

现在，消防水炮已经广泛应用，种类也比较多，不同类型的消防水炮功能及用于的场所也不同。

消防水炮有：普通自动消防水炮、电控消防水炮、防爆消防水炮、水/泡沫两用消防水炮及手动固定式消防水炮。

1、普通自动消防水炮：它是利用自然界的可燃物质在燃烧时所释放出的光谱射线为目标，采用特种红紫外探测系统对燃着点火源射线进行监测感知火灾的发生与存在。

采用了先进的红紫外火焰探测系统、中央电脑控制系统和机电一体化系统，全天候、全方位自动监测其保护区域内的一切火情，目前名称标准叫法是自动跟踪定位射流灭火装置。

常用型号：ZDMS0.6/5S-ZQ、ZDMS0.8/10S-ZQ、ZDMS0.8/10S-ZQ、ZDMS0.9/30S-ZQ、ZDMP0.25/5S-ZQ及ZDMSP0.25/10S-ZQ适用场所：体育馆、会展中心、影剧院、购物中心、候车（机）大厅等人流量大、人员密集的大空间场所，主要针对火灾蔓延速度较慢的场所。

2、电控消防水炮：它是吸取国内外电控消防水炮先进技术、广泛征求消防炮用户意见而新自行设计的，该炮为电动有线(或无线遥控)直流驱动，充分实现了操作人员与火灾现场远距离分隔的优点，能很好地保护灭火人员的人身安全。

常用型号：PSKD20、PSKD25、PSKD30、PSKD40、PSKD50及PSKD60等适用场所：工矿企业、石油化工、仓库、港口码头、石油储罐区等场所。

3、防爆消防水炮：防爆消防炮采用防爆电机，也是利用红、紫外进行火灭探测精准灭火，该炮具有射程远，操作简单灵活，实施水平和仰俯回转，并可实现定位，以利于消防人员安全撤离火场。

常用型号：PSKD30-EX、PSKD50-EX、PSKD80-EX、PSKD100-EX等。

适用场所：防爆消防水泡适用于配备消防车、消防舰艇、消防船、举高平台、消防炮塔和消防管路上。

是炼油厂、油田、油库、贮罐区、化工厂房、化工仓库、石油化工储运、LNG/LPG 等易燃易爆的石化企业，输油（气）危险品化工码头，电厂，煤化工，机库（库），大型空间建筑等重要场所的理想消防灭火设备。

自动跟踪定位射流灭火装置智能消防水炮是远距离扑灭火灾的消防设备之一，在灭火救援中它的作用至关重要。

消防水炮已被广泛使用在高大建筑物中，当然跟其强悍的技术性能是分不开的，拥有全方位360°无死角扫描灭火。

在智能消防水炮图纸绘制及现场安装中会我从下手，会遇到各种难题，下面的内容希望能够帮到图纸设计与现场安装的技术人员。

1、ZDMS0.6/5S-GA/ZDMS0.8/10S-GA(自动跟踪定位射流灭火装置) 智能消防水炮管路安装图如下图所示，依次按顺序安装检修阀，电动阀，水流指示器，灭火装置，最后安装固定支架，当然如果你有把握也可以确定位置后首先安装固定支架。

值得注意的是因为安装环境不同，固定支架有不同的安装样式，请您根据您的现场情况选择最齡的安装样式。

供水管路的安装说明不详之处应严格按照管路安装规范进行。

ZDMS0.8/20S-GA/ZDMS0.9/30S-GA(自动跟踪定位射流灭火装置)智能消防水炮管路安装图如下图所示，依次按顺序安装检修阀，电动阀，水流指示器，灭火装置，最后安装固定支架，当然如果你有把握也可以确定位置后首先安装固定支架。

值得注意的是因为安装环境不同，固定支架有不同的安装样式，请您根据您的现场情况选择最齡的安装样式。

供水管路的安装说明不详之处应严格按照管路安装规范进行。

ZDMP0.25/5S-GA/ZDMP0.25/10S-GA(自动跟踪定位射流灭火装置)大空间智能喷头管路安装图如下图所示，依次按顺序安装检修阀，电动阀，水流指示器，灭火装置，最后安装固定支架，当然如果你有把握也可以确定位置后首先安装固定支架。

值得注意的是因为安装环境不同，固定支架有不同的安装样式，请您根据您的现场情况选择最齡的安装样式。

供水管路的安装说明不详之处应严格按照管路安装规范进行。

安装智能消防水炮/自动跟踪定位射流灭火装置注意事项：⑴灭蝶置和相关组件应在管道安装完毕并进行冲洗试M进行安装。

安装前应妥善保管’并采取相应的防尘，防潮、防腐措施。

ZDMS0.6/5S-QX30自动跟踪定位射流灭火装置系统消防水炮综合运用红外和紫外传感技术，内置CPU及智能算法，具有分析真伪火情的功能，能够快速准确的判断出早期火灾，并主动灭火。

该设备全天候监控保护范围的火情，能自动启动系统灭火，扑灭后能自动停止喷水，并可重复启停，是一种新型高效的大空间灭火产品。

工作原理ZDMS0.6/5S-QX30自动消防炮灭火装置利用计算机判断、数字逻辑控制、光电子等技术，它的组成主要有：电源电路、抗干扰电路、单片机控制、火焰探测等。

火焰探测电路主要由观点接收管、火焰热释电传感器、红外光电接收管构成。

当火焰出现于红外接收传感器的探测范围时，环境也会发生红外辐射差和温差，灭火装置由起初的监控状态转换为搜索扫描状态。

单片机控制电路在火焰燃烧到一定程度时，对烟感信号、温感信号、干扰信号、火焰信号进行判断和识别，然后经过处理后向装置输出驱动信号，进行定位，最后开启系统喷水灭火，其喷嘴对准起火位置，与此同时，并自动切断非消防电源，发出报警信号。

结构介绍自动消防炮灭火装置结构如图所示。

部分分别为：水炮头、探测器、支架、电动蝶阀、检修阀、解码器、将电动机固定于固定板上，把固定板固定在天花板上；通过联轴器连接蜗杆轴与电动机的输出轴；固定连接U形架与竖直轴；蜗轮装在数值轴上；通过联轴器使蜗杆轴与电动机的输出轴相接连；将电动机在U形架上固定。

将圆盘、喷头、蜗轮安装、固定在水平轴上；圆盘上装了红外火焰传感器。

特点:采用红外、紫外复合型火焰探测技术，可以主动发现早期火源，有效识别真假火源，定位准确。

产品采用多项可靠性设计，抗干扰能力强。

水量集中，对火场穿透力强、不易雾化，扑灭早期火灾效果好。

使用在大空间场所，保护范围广。

激光定位检测，可以准确指示射水的方向是否正确。

具有视频辅助定位功能，可通过视频管理系统实现在远端手动定位及确认火情。

可以通过视频管理系统或现场手动控制箱进行自/手动控制。

通过现场控制箱可以手动控制灭火装置水平垂直转动、启阀、启泵，并设有急停按钮，紧急情况下切断电磁阀电源。

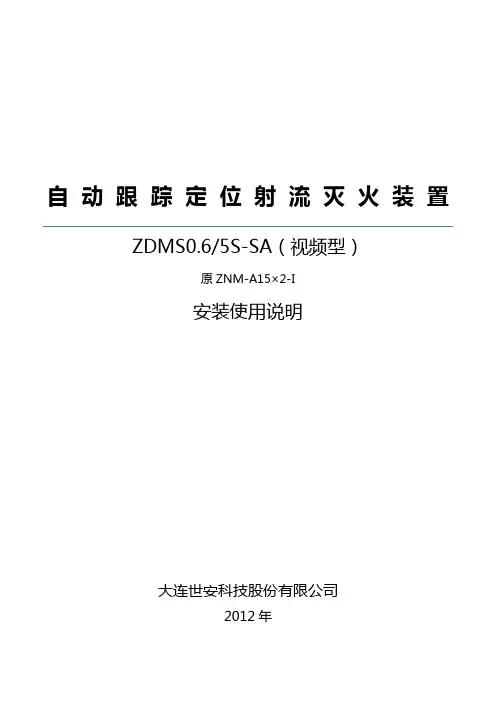

自动跟踪定位射流灭火装置ZDMS0.6/5S-SA（视频型）原ZNM-A15×2-I安装使用说明大连世安科技股份有限公司2012年自动跟踪定位射流灭火装置（ZDMS0.6/5S-SA视频型）安装使用说明执行标准：GB 25204-2010一、系统概述及工作原理1、系统概述ZDMS0.6/5S-SA型自动跟踪定位射流灭火装置（以下简称灭火装置）是集探测、报警、灭火于一体的新一代高科技、高智能消防灭火产品。

该装置采用红外、紫外复合传感探测技术及CAN总线通讯技术，具有较高的智能跟踪定位射流灭火能力。

本灭火装置主要应用于大空间厂房、仓库、体育场馆、电影院、机场、会展中心、大型商场等场所。

若更改射流介质为灭火剂时，本灭火装置还可应用于微机机房、加油站、高精密仪器仪表等更为复杂的场所。

ZDMS0.6/5S-SA型自动跟踪定位射流灭火装置安装便利、造价低廉，可接在单独的消防管网或消防栓管网上，还可接在水喷淋系统的管网上。

本灭火装置综合成本比传统的自动喷洒灭火系统低30％左右，是对存有火源隐患工程进行升级改造的最理想高科技消防产品之一。

2、工作原理ZDMS0.6/5S-SA型自动跟踪定位射流灭火装置日常工作时处于监控状态，在监控范围进行监控探测。

当发现火源时装置将迅速启动，在30s内对火源完成定位之后对准火源进行喷水灭火。

在喷水灭火的同时灭火装置内蜂鸣器动作发出声音报警，并通过CAN总线向区域控制箱及消控中心发出报警信号。

喷水60s 后如探测到火源信号消失，灭火装置将自动复位。

如此时火源仍存在，灭火装置将继续启动，重复以上灭火过程直至火源被扑灭。

视频型灭火装置独有的内置摄像头可将现场情况实时传递到消控中心，此时操控人员便可通过区域控制箱或联动控制柜来控制灭火装置向各方向旋转，查看灭火装置监控范围内的现场情况。

二、灭火装置组成及技术参数1、灭火装置组成ZDMS0.6/5S-SA型自动跟踪定位射流灭火装置由灭火装置和装置电源组成2、技术参数表-1 ZDMS0.6/5S-SA自动跟踪定位消防炮灭火装置技术参数三、安装使用说明1、安装方式ZDMS0.6/5S-SA型自动跟踪定位射流灭火装置的安装，根据现场实际情况不同可分为悬挂式和吸顶式两种安装方式。

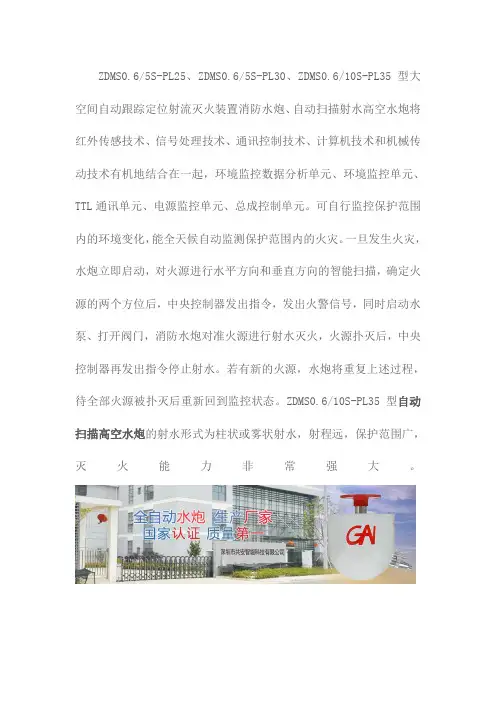

ZDMS0.6/5S-PL25、ZDMS0.6/5S-PL30、ZDMS0.6/10S-PL35型大空间自动跟踪定位射流灭火装置消防水炮、自动扫描射水高空水炮将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，环境监控数据分析单元、环境监控单元、TTL通讯单元、电源监控单元、总成控制单元。

可自行监控保护范围内的环境变化，能全天候自动监测保护范围内的火灾。

一旦发生火灾，水炮立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，消防水炮对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。

若有新的火源，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。

ZDMS0.6/10S-PL35型自动扫描高空水炮的射水形式为柱状或雾状射水，射程远，保护范围广，灭火能力非常强大。

工作原理ZDMS0.6/5S-PL25、ZDMS0.6/5S-PL30、ZDMS0.6/10S-PL35自动消防水炮灭火装置是针对现代大空间建筑的消防需要，采用高新科学技术而研发生产的系统化消防产品。

产品把红外传感、计算机、机械传动、远程通讯等技术集于一身，实现了高度智能化的现代消防理念。

当发现火情时，装置便及时发现、及时启动，实现全方位扫描，在30秒的时间内判定着火点，并精确定位射水灭火，货扑灭后便自动复位，回复到监控状态。

如有复燃，重复灭火。

该系列产品还具有较强的电子电路和机械传动组件的自检能力，可迅速发现故障并报告消防控制中心。

由于系统的维护性能优越。

其维护费用较低，灭火装置供水、供电电路简单，有利于工程设计和施工，且自动关闭节省水资源，最大限度减压了火灾现场的水灾危害，具有较高的性能价格比。

标准型自动扫描射水高空水炮系统是由自动消防炮、消防管道、水流指示器、电磁（动）阀、检修阀、现场视频CCD、火灾探测组件、现场区域控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器。

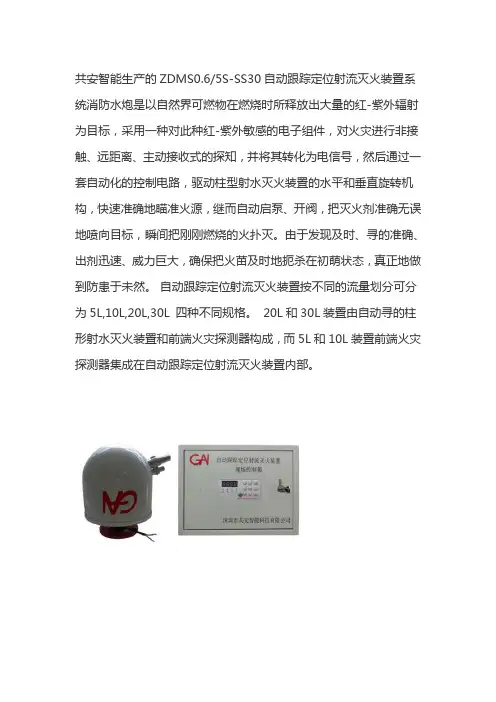

共安智能生产的ZDMS0.6/5S-SS30自动跟踪定位射流灭火装置系统消防水炮是以自然界可燃物在燃烧时所释放出大量的红-紫外辐射为目标，采用一种对此种红-紫外敏感的电子组件，对火灾进行非接触、远距离、主动接收式的探知，并将其转化为电信号，然后通过一套自动化的控制电路，驱动柱型射水灭火装置的水平和垂直旋转机构，快速准确地瞄准火源，继而自动启泵、开阀，把灭火剂准确无误地喷向目标，瞬间把刚刚燃烧的火扑灭。

由于发现及时、寻的准确、出剂迅速、威力巨大，确保把火苗及时地扼杀在初萌状态，真正地做到防患于未然。

自动跟踪定位射流灭火装置按不同的流量划分可分为5L,10L,20L,30L 四种不同规格。

20L和30L装置由自动寻的柱形射水灭火装置和前端火灾探测器构成，而5L和10L装置前端火灾探测器集成在自动跟踪定位射流灭火装置内部。

产品特点：可实现自动探测报警并自动定位着火点可与其他火灾报警器实现联动具有自动控制、远程手动控制和现场手动控制功能采用图像技术，实现可视化灭火探测距离远，保护面积大，响应速度快，探测灵敏度高自动定位，远程定点灭火，减少了扑救过程中造成的损失系统可同时具有防火、灭火、监测功能，提高了系统的可靠性。

自动跟踪定位射流灭火装置消防水炮系统组成：是由自动消防水炮、消防管道、水流指示器、电动蝶阀、检修阀、现场视频CCD、红紫外火焰探测器、现场控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制按钮、视频图像记录仪、消防水泵、储水池、水泵接合器及线缆组成。

主要技术参数型号参数 ZDMS0.6/5S-SS30流量（L/S） 5额定工作压力(MPa) 0.6大工作压力(MPa) 0.8大保护半径（m） 30监测半径（m）30定位时间（s）≤30入口法兰DN50喷雾角度≥110°水平旋转角度0 ~ 360°（可调整设定）垂直旋转角度-90°~ +35°（可调整设定）工作电压 DC24 V环境温度 -10°~ +50°相对湿度≤95%RH（40±2℃）安装方式吊装应用场所大型商场、会议厅、影剧院、体育馆等人流密集的公告场所，机场、火车站、汽车站、码头等交通场所，大型仓库、生产车间等工业场所。

自动跟踪定位射流灭火系统技术标准[附条文说明] GB51427-20211总则1.0.1为合理设计自动跟踪定位射流灭火系统，保证施工质量，规范验收和维护管理，减少火灾损失，保护人身和财产安全，制定本标准。

1.0.2本标准适用于新建、扩建和改建的民用与工业建筑中自动跟踪定位射流灭火系统的设计、施工、验收和维护管理。

本标准不适用于火药、炸药、弹药、火工品工厂及仓库，核电站及飞机库等特殊功能建筑中自动跟踪定位射流灭火系统的设计、施工、验收和维护管理。

1.0.3自动跟踪定位射流灭火系统的设计、施工、验收和维护管理，应密切结合保护对象的功能、火灾特点及系统特性，做到安全可靠、技术先进、经济合理。

1.0.4自动跟踪定位射流灭火系统的组件、材料和设备等应选用符合国家现行有关标准的产品。

1.0.5自动跟踪定位射流灭火系统的设计、施工、验收和维护管理，除应符合本标准外，尚应符合国家现行有关标准的规定。

2术语和符号2.1术语2.1.1自动跟踪定位射流灭火系统auto trackingand targeting jet suppression system以水为射流介质，利用探测装置对初期火灾进行自动探测、跟踪、定位，并运用自动控制方式来实现射流灭火的固定灭火系统，包括灭火装置、探测装置、控制装置、水流指示器、模拟末端试水装置以及管网、供水设施等主要组件。

自动跟踪定位射流灭火系统可分为自动消防炮灭火系统、喷射型自动射流灭火系统和喷洒型自动射流灭火系统。

2.1.2自动消防炮灭火系统automatic fire monitor system灭火装置的流量大于16L/s的自动跟踪定位射流灭火系统。

2.1.3喷射型自动射流灭火系统eject type automatic jet system灭火装置的流量不大于16L/s且不小于5L/s、射流方式为喷射型的自动跟踪定位射流灭火系统。

2.1.4喷洒型自动射流灭火系统spray type automatic jet system灭火装置的流量不大于16L/s且不小于5L/s、射流方式为喷洒型的自动跟踪定位射流灭火系统。

一、本工程采用的有关设计规范1、国家标准 GB50016-2014 《建筑设计防火规范》2、国家标准 GB50338-2003 《固定消防炮灭火系统设计规范》3、国家标准 GB50498-2009 《固定消防炮灭火系统施工与验收规范》4、国家标准 GB25204-2010 《自动跟踪定位射流灭火系统》5、DGJ08-94-2007 《民用建筑水灭火系统设计规程》6、CECS 263-2009 《大空间智能型主动喷水灭火系统技术规程》二、设计范围金湾航空城公共文化中心-图书馆自动跟踪定位射流灭火系统采用ZDMS0.6/5S-S型自动跟踪定位射流灭火装置N门。

三、ZDMS0.6/5S-S灭火装置有关技术参数：额定工作压力：0.6MPa 额定工作压力上限：0.8MPa额定流量：5×（1±8％）L/S 保护半径：30m定位时间≤30S 入口法兰：DN50工作电压：AC220V水平回转角：0°～+360°俯仰角度：-90°～+30°炮身自重：约9.8Kg 后坐力:≈680N四、控制方式自动跟踪定位射流灭火系统是一套自动寻的定位的喷水灭火系统，系统具有自动控制、现场应急手动控制、中控室远程控制三种控制方式。

自动控制：消防控制室无人值守时或人为使系统处于自动状态下，当有火状态下，报警信号启动，消防水炮会自动搜索着火点，直至搜到着火点并锁定目标，定位并开阀。

现场应急手动控制：现场应急手动控制操作盘安装于消防水炮正下方，距地面1.5米壁装，操作时应能看清炮体动作消防控制室：消防控制室内置一套操作台，安装有信息处理器，操作触摸屏，硬盘录像机等五、水炮系统与消防报警主机联动水炮系统是由：水炮壳罩内的解码器、现场控制器、中控信息处理器组成一套独立的操作系统。

水炮与报警主机之间联动：通过中控操作琴台里的信息处理器中（故障检测、火警输出、启泵联动、启泵信号、信号反馈等多组开关量信号端子）多组开关量信号端子是连接报警主机，实现信号反馈、信号联动。

自动跟踪定位射流灭火系统设计指南上海普临智能机电设备有限公司概述自动跟踪定位射流灭火系统是高大空间系列消防灭火设备，具有全方位监控、探测火灾、定位判定火源、启动系统、定位射流灭火、持续喷水、停水或重复启闭喷水等全过程的控制能力。

同时，由该装置组成的“自动射流灭火系统”区别于“自动喷水灭火系统”，其灭火过程不需依赖手工操作，喷头开启也不需要依赖周围环境温度的升高，具有主动判定火灾、定位及开启的能力。

整个系统从发现火灾、火灾确认、启动系统、射流灭火至灭火后停止射水的全过程都是主动完成的。

当监控范围内发生火情时，该灭火装置能迅速捕捉到火灾信息，在短时间内准确定位，喷洒灭火。

灭火剂使用率高，灭火后自动停水，不会造成大量水渍污染甚至火灾后的水灾。

如果火灾复燃，该装置自动重新启动，再一次完成灭火过程，灭火于萌芽状态。

一、自动跟踪定位射流灭火装置ZDMS0.6/5S （保护半径R25米）特点及功能：灭火装置与装置电源控制箱配套使用，对监控区域内（R：保护半径）进行高大空间火焰探测。

25秒内完成扫描定位，开启电磁阀，对火点实施定位喷水灭火等动作，并发出报警信号。

如产品配套灭火装置联动控制柜和区域控制箱，能够实现现场（远程）手动、自动、分区等各种操作。

如与火灾自动报警控制系统联接，即可实现自动报警及灭火的全部操作。

二、红外智能组件特点及功能该组件是集单片机技术、红外、紫外技术于一体的高大空间火灾探测部件，在该组件监控范围内发生火情时20秒内启动大流量洒水器或其它灭火装置进行洒水灭火。

同时给出报警信号，洒水完成后自动停止，火焰复燃可重新启动。

该组件可与火灾自动报警中心连接，启动其他消防设备。

该装置可同时控制1-4个大流量洒水器。

最多时一个红外智能组件可以带8个大流量洒水器（用作隔离水幕时）。

技术参数三、主要配套设备1、装置电源控制箱装置电源控制箱与自动跟踪定位射流灭火装置配合使用，每一套自动跟踪射流灭火装置必须配有一台装置电源控制箱，其可以安装在顶棚、墙壁或管网上。

ZDMS0.6/5S-TC01自动跟踪定位射流灭火装置安装使用说明书Ver 1.0，2014.10营口天成消防设备有限公司YINGKOU TIANCHENG FIRE PROTECTION EQUIPMENT CO.，LTDZDMS0.6/5S-TC01自动跟踪定位射流灭火装置安装使用说明书适用版本（Ver 1.0, 2014.10）1、产品概述ZDMS0.6/5S-TC01自动跟踪定位射流灭火装置将计算机技术、红紫外传感技术、机械传动技术和图像传输技术集于一体，全天候自动对所监测范围进行主动探测，一旦发现火灾，及时启动，在30秒内完成定位，同时发出报警信号，联动电磁阀、水泵对火点实施定点射水灭火，火灭后自动停止，如有复燃，重新启动。

本装置可以接入火灾自动报警系统，也可以和现场手动控制箱、电源控制盘、分区控制盘、视频管理系统等组成集中管理的灭火系统。

2、产品特点●采用红外、紫外复合型火焰探测技术，可以主动发现早期火源，有效识别真假火源，定位准确。

●产品采用多项可靠性设计，抗干扰能力强。

●水量集中，对火场穿透力强、不易雾化，扑灭早期火灾效果好。

●使用在大空间场所，保护范围广。

●具有视频辅助定位功能，可通过视频管理系统实现在远端手动定位及确认火情。

●可以通过视频管理系统或现场手动控制箱进行自/手动控制。

自动状态下，装置完成定位后，发出报警信号，联动电磁阀、水泵等配套设备喷水灭火，火灾扑灭后自动关闭电磁阀，水泵。

如有复燃，重复所有动作。

手动状态下，需通过现场手动控制箱或装置内的摄像头传输到消防中心的现场画面确认火情，同时人工对装置进行水平、垂直调整，打开电磁阀、水泵等配套设备喷水灭火。

该技术的应用，使得在火势可以人为控制的情况下，避免喷水对现场贵重物品的破坏。

●通过现场控制箱可以手动控制灭火装置水平垂直转动、启阀、启泵，并设有急停按钮，紧急情况下切断电磁阀电3、工作原理及应用场所本装置采用先进的红外、紫外复合型火焰探测技术，全天候主动监测所保护范围的一切火源，一旦发生火灾，装置立即启动，进行360°全方位扫描，确定火源方位后，中央控制器发出指令，打开阀门，启动水泵，灭火装置对准火源射水灭火，同时发出报警。

大空间自动跟踪定位射流灭火系统设计施工及培训手册目录1、大空间智能消防系统概述 (1)1.1 大空间场所定义 (1)1.2 大空间消防解决方案—自动跟踪定位射流灭火系统 (1)1.3 自动跟到定位灭火系统工作原理 (1)1.4 自动跟到定位灭火系统功能要求 (1)1.5自动跟到定位灭火系统特点 (2)1.6 典型应用场所 (2)2、自动跟踪定位灭火系统供水系统 (3)2.1 设计（施工）依据 (3)2.2 主要技术参数 (3)2.3 系统设计流量 (3)2.4 泵房要求 (3)2.5 系统设备及管道安装 (4)2.6 灭火装置安装示意图（可选择） (4)2.7 自动跟踪射流灭火系统供水原理图（示例） (8)3、自动跟踪定位灭火系统电气系统 (9)3.1 设计（施工）依据 (9)3.2 自动跟踪定位射流灭火系统 (9)3.3 自动跟踪定位射流灭火装置技术参数 (9)3.4 系统功能 (10)3.5 系统布线 (10)3.6 系统供电 (10)3.7 系统接地 (10)3.8 消防炮中心控制室 (11)3.9 灭火装置电气连接示意图 (11)3.10 自动跟踪定位射流灭火系统电气原理图（示例） (13)3.11 设备清单 (14)附表1：自动射流灭火装置水系基本参数 (15)附表2：自动射流灭火系统水系系统设计流量 (15)附表3：自动射流灭火系统电系基本参数 (17)1、大空间智能消防系统概述1.1 大空间场所定义大空间场所是指民用和工业建筑物内净空高度大于8m，仓库建筑物内净空大于12m的场所。

1.2 大空间消防解决方案—自动跟踪定位射流灭火系统根据高大空间的建筑结构特点，普通消防灭火系统无法快速准确地实施灭火，运用自动射流灭火系统能够有效地解决这类场所的灭火难题，也能对早期火灾起到良好的抑制作用。

自动射流灭火系统是利用红外线、数字图像或其他火灾探测组件对火、温度等的探测进行早期火灾的自动跟踪定位，并运用自动控制方式来实现灭火的各种室内外固定射流灭火系统。
