关于自动跟踪定位射流灭火系统的分析

全自动跟踪定位射流灭火装置系统能够将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，能全天候自动监测保护范围内的火灾，使用效果显著。

一旦发生火灾，灭火装置立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，灭火装置对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。

若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。

5L/S～10L/S全自动跟踪定位射流灭火装置的射水形式为柱状射水，射程远，保护范围广，灭火能力很强大。

自动跟踪定位射流灭火系统可与其他火灾报警器实现联动采用图像技术，实现可视化灭火可实现自动探测报警并自动定位着火点具有自动控制、远程手动控制和现场手动控制功能探测距离远，保护面积大，响应速度快，探测灵敏度高自动定位，远程定点灭火，减少了扑救过程中造成的损失系统可同时具有防火、灭火、监控功能，提高了系统的可靠性。

自动跟踪定位射流灭火系统特点：(1)消防水炮采用双功能红外紫外复合探测传感信号处理技术。

可以主动早期发现火源，并能有效识别真假火源;经过微处理器根据精密的射水数学模型，软件数字化处理技术和自动控制技术处理后，使消防水炮定位很精确和射柱相当精准;并且能有效地抑制阳光和普通照明灯光。

很大地降低了误报率。

(2)具有视频定位功能。

留有CAN总线接口同火灾报警控制器联网使用，并配合视频进行定位以达到远程控制的目的。

(3)具有激光定位检测功能，可以准确指示火源的方向是否正确。

(4)装置结构设计为双喷水嘴，射水覆盖面积大，更有效地包容起着点。

(5)机械驱动采用航空专用步进电机，器件为工业以上标准，使水炮扫描定位更加精确可靠。

(6)装置配有快接法兰，安装很方便。

南京睿实消防安全设备有限公司是一家专门从事智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的生产制造商。

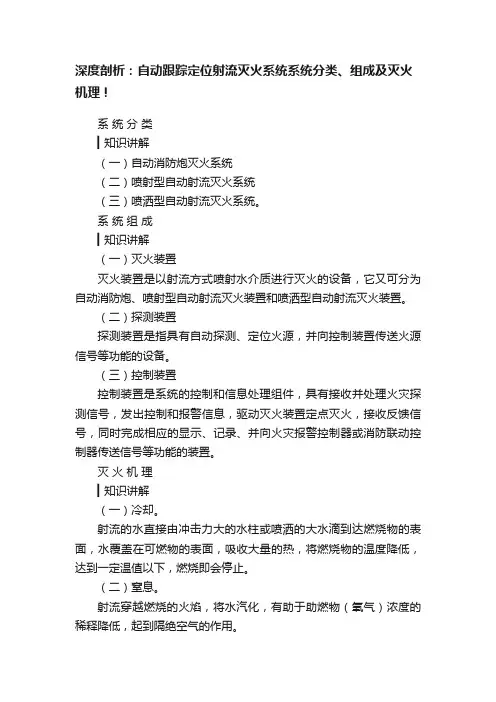

深度剖析：自动跟踪定位射流灭火系统系统分类、组成及灭火机理！系统分类▎知识讲解（一）自动消防炮灭火系统（二）喷射型自动射流灭火系统（三）喷洒型自动射流灭火系统。

系统组成▎知识讲解（一）灭火装置灭火装置是以射流方式喷射水介质进行灭火的设备，它又可分为自动消防炮、喷射型自动射流灭火装置和喷洒型自动射流灭火装置。

（二）探测装置探测装置是指具有自动探测、定位火源，并向控制装置传送火源信号等功能的设备。

（三）控制装置控制装置是系统的控制和信息处理组件，具有接收并处理火灾探测信号，发出控制和报警信息，驱动灭火装置定点灭火，接收反馈信号，同时完成相应的显示、记录、并向火灾报警控制器或消防联动控制器传送信号等功能的装置。

灭火机理▎知识讲解（一）冷却。

射流的水直接由冲击力大的水柱或喷洒的大水滴到达燃烧物的表面，水覆盖在可燃物的表面，吸收大量的热，将燃烧物的温度降低，达到一定温值以下，燃烧即会停止。

（二）窒息。

射流穿越燃烧的火焰，将水汽化，有助于助燃物（氧气）浓度的稀释降低，起到隔绝空气的作用。

（三）隔离作用。

喷洒的水可将火焰与可燃物、助燃物分隔开。

使用范围▎知识讲解系统种类适用范围轻危险级场所中危险级场所丙类库房喷洒型自动射流灭火系统√√---喷射型自动射流灭火系统√√---自动消防炮灭火系统--- √√工作原理▎知识讲解（一）自动消防炮灭火系统（喷射型自动射流灭火系统）的工作原理（见下图1）（二）喷洒型自动射流灭火系统的工作原理（见下图2）（图1）（图2 ）练习题1：自动跟踪定位射流灭火系统的主要组成不包括（）A. 灭火装置B. 探测装置C.供水装置D.控制装置【答案】C题2：喷洒型自动射流灭火系统的控制装置动作后紧接着下一步进行的工作步骤不包括（）。

A.启动报警装置B.启动消防泵C.打开电动阀D.水流指示器动作【答案】D。

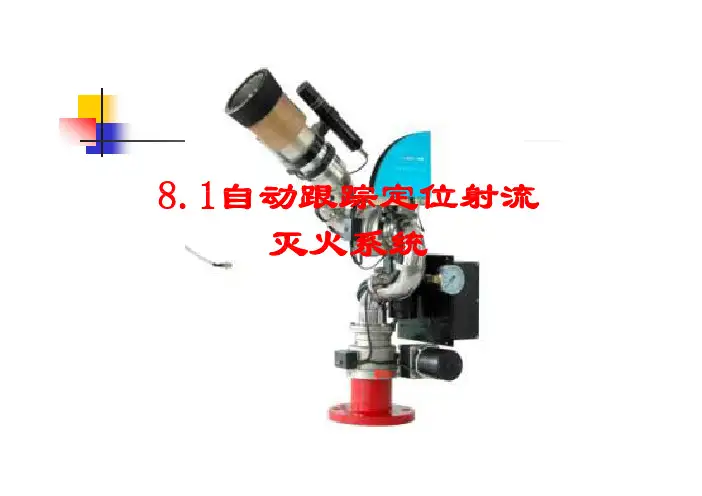

8.1自动跟踪定位射流81自动跟踪定位射流灭火系统自动跟踪定位射流灭火装置是针对现代大空间建筑的需要利用自然界的可燃物质在燃烧时所释放出的大量的辐射线，利用红、紫外传感器、计算机、机械传动、用红紫外传感器计算机机械传动远程通讯等技术，通过一整套电子控制电路构成的高度智能化的现代消防。

它可以路构成的高度智能的防以在被保护的三维空间内，全方位地进行巡回扫描寻的，精确定位，并驱动灭火装置迅速准确地瞄准火源，继而自动启泵、开阀，射水灭火，瞬时间即可把刚刚初燃的火源扑灭，确保把火灾的苗头扼灭在初萌状态，真正地做到“防患于未然”！自动寻的喷水灭火系统，具有探测距离远，保护的喷水灭火系统具有探测距离远保护面积大，喷射流量大，灵敏度高，响应速度快，智能化、自动化水平高，灭火时间度快智能化自动化水平高灭火时间短等众多优点，能够极大地消除火灾给人们带来的危害，为保护人民的财产和自身生命安全不再遭受到火灾的困扰。

、系统组成一、系统组成二、工作原理三、系统特点四、适用范围一·系统组成自动跟踪定位射流灭火系统一般由自动消防炮、消防管消防管道、水流指示器、电动阀、检修阀、现场视频CCD、红紫外修阀现场视频红紫外火焰探测器、现场控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等储水池水泵接合器线缆等组成。

系统组成示意图二·工作原理⏹1、当发生火灾时，先由紫外火灾探测器，对火灾进行快速探测分析进行快速探测分析。

⏹2、然后启动自动射流灭火装置水平定位系统，进行水平扫面，确定火源的水平X坐标，随后进入垂直行水平扫面确定火源的水平X坐标定位系统，确定火源的垂直Y坐标，从而实现对火灾的精确定位。

的精确定位⏹3、定位后启动电磁阀（电动阀）喷水灭火，火被扑后火装置自动关闭电磁阀停止火扑灭后，灭火装置自动关闭电磁阀，停止灭火。

⏹4、确认无火点后，待机监视，如火复燃，自动射流灭火装置将重新启动，循环灭火。

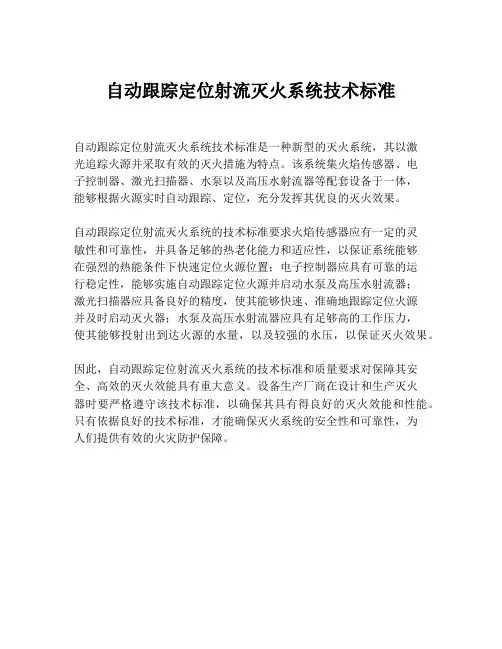

自动跟踪定位射流灭火系统技术标准
自动跟踪定位射流灭火系统技术标准是一种新型的灭火系统，其以激
光追踪火源并采取有效的灭火措施为特点。

该系统集火焰传感器、电
子控制器、激光扫描器、水泵以及高压水射流器等配套设备于一体，
能够根据火源实时自动跟踪、定位，充分发挥其优良的灭火效果。

自动跟踪定位射流灭火系统的技术标准要求火焰传感器应有一定的灵
敏性和可靠性，并具备足够的热老化能力和适应性，以保证系统能够
在强烈的热能条件下快速定位火源位置；电子控制器应具有可靠的运
行稳定性，能够实施自动跟踪定位火源并启动水泵及高压水射流器；
激光扫描器应具备良好的精度，使其能够快速、准确地跟踪定位火源
并及时启动灭火器；水泵及高压水射流器应具有足够高的工作压力，
使其能够投射出到达火源的水量，以及较强的水压，以保证灭火效果。

因此，自动跟踪定位射流灭火系统的技术标准和质量要求对保障其安全、高效的灭火效能具有重大意义。

设备生产厂商在设计和生产灭火
器时要严格遵守该技术标准，以确保其具有得良好的灭火效能和性能。

只有依据良好的技术标准，才能确保灭火系统的安全性和可靠性，为
人们提供有效的火灾防护保障。

自动跟踪定位射流灭火系统简介自动跟踪定位射流灭火系统是一种全自动的消防系统，通过使用高速流体动力学原理和科技开发出来的现代技术，可以有效地解决火灾现场烟雾波动和温度不均匀的问题，快速、准确地定位火源，并精准喷射灭火剂。

工作原理该系统主要由三部分组成：感知系统、判断系统和执行系统。

感知系统通过设置在各个角落的高精度传感器、火焰检测系统和温度传感系统等感应设备，实时监测火场现场的环境参数，获得各个目标的位置数据，并传输到判断系统中。

判断系统接收到感知系统传来的数据后，通过内置的人工智能算法分析、判断和处理这些数据，将火场区域进行分段划分，并针对每个划分区域确定相应的灭火装置的设备布局、定位方式和灭火方法。

执行系统根据判断系统提供的指令，自主启动灭火器，实现定位、跟踪和精准灭火的功能。

应用场景该系统主要适用于大型商业建筑、机场、车站、高层住宅等火灾威胁较大、人员密集的场所。

一旦出现火灾，系统就可以迅速启动并快速、准确地进行火源定位和灭火操作，保护人员和财产安全。

比如，当火灾发生时，系统可以通过感知系统的数据，在第一时间判断火源位置，并通过执行系统快速、准确地喷射灭火剂。

与传统消防系统相比，自动跟踪定位射流灭火系统可以大大缩短反应时间，最大限度地减少火灾造成的人员伤亡和财产损失。

优缺点优点1.快速、准确地定位火源：通过高精度的感知系统和人工智能算法，可以实现对火场现场的全方位、多维度监测，快速、准确地定位火源位置。

2.精准喷射灭火剂：通过对火场区域进行分段划分，可以针对不同的区域采用不同的灭火装置，大大提高了灭火的精准度。

3.自动化程度高：通过自主启动灭火器和人工智能算法的协助，可以将灭火过程实现自动化，减少人工干预。

缺点1.系统成本高：该系统需要大量高精度的感应设备、高效的计算机算法和灭火器设备，因此相对传统消防系统来说，成本较高。

2.维护保养难度大：该系统需要定期检查维修，因此需要专业人员进行维护保养，且维护难度相对较大。

消防炮与自动跟踪定位射流灭火系统消防炮是消防车上装备的一种消防灭火器材，能够进行远程喷水和灭火作业，通常用于灭大型火灾和打击火势较大的建筑物外部火点。

而自动跟踪定位射流灭火系统则是近年来新兴的一种消防灭火设备，它采用计算机和传感器等装置实现对火源的快速识别和自动灭火。

消防炮消防炮是一种能够进行大范围、高效的水弹攻击的消防灭火器材，常见于消防车上。

消防炮的喷水距离通常在50-100米之间，水流平稳，喷水量也比较大。

消防炮一般有手摇式和电动式两种，电动式的消防炮可以随时调节水流、喷射方向和射程。

消防炮操作简单，适用范围广泛，常用于灭大型火灾和高层建筑、大型场馆等外部火点。

消防炮的使用需要注意以下几点：1.操作时需注意风向和火源方向，避免喷水造成火势扩大；2.消防炮喷出的水流有一定的冲击力，使用时需注意防护措施，以免造成伤害；3.消防炮在使用过程中需注意水源供应，避免水源不足造成灭火不彻底。

自动跟踪定位射流灭火系统自动跟踪定位射流灭火系统是一种新兴的消防灭火设备，它通过计算机和传感器等装置实现对火源的快速识别和自动灭火。

该系统由综合型控制器、光电感应器、水炮、水源供应等模块组成，可以在火灾发生后5秒内实现自动跟踪定位。

自动跟踪定位射流灭火系统的优点如下：1.自动化程度高，响应速度快，能够在火灾发生时即刻实现灭火。

2.安装方便，使用简单，能够实现远程控制，减少了人力投入。

3.有效节约了用水量，减少了用水成本和水源浪费。

4.具有良好的灵活性和机动性，可以适应不同地形和应对不同类型的火灾。

自动跟踪定位射流灭火系统的局限性主要在于：1.设备本身成本较高，需要进行相关技术的培训和维护。

2.系统的故障诊断和维修需要一定的技术水平和对系统性能的熟悉程度。

3.对电力供应的要求比较高，需要有稳定的电力保障。

消防炮和自动跟踪定位射流灭火系统都是目前比较先进和实用的消防灭火设备。

消防炮应用广泛，效果显著，操作简单，是灭大型火灾和打击高处火点的首选工具；自动跟踪定位射流灭火系统则具有自动化程度高、灵活性好等特点，在消防灭火工作中起到了越来越重要的作用。

自动跟踪定位射流灭火系统工作原理及操作说明一、系统工作原理自动跟踪定位射流灭火装置,是利用可燃物在着火时所产生的大量的红外线/紫外线辐射为目标,采用一种对火焰发出的红外线/紫外线光谱敏感的传感器，对火焰信号进行可靠的探测识别。

灭火装置实现对火灾的探测瞄准并进行准确的射水灭火，需由三个探测过程组成。

分别是探测感知(也称Ⅰ级启动探测)、水平方向寻的定位(Ⅱ级定位探测)和垂直方向寻的定位(Ⅲ级定位探测)。

在进行完水平、垂直方向的火源定位后，发出指令及火警信号，系统启动水泵、打开电磁阀，自动对准火源进行射水灭火，火源扑灭后，再发出指令停止射水，若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到自动监控状态。

其具有三种工作方式：（1）自动控制：在其受保护的空间场所内，若发现有火源，则灭火装置自动寻找火源，瞄准火源的具体位置后，启动水泵及打开电磁阀，进行准确的射水灭火，灭火后自动停止。

若有新的火源发生，则重复以上的射水灭火动作。

（2）值班室远程手动控制：值班室人员通过消防控制台上的监视器图象信号，及时掌握现场火灾情况。

若发现受保护空间场所内有火源发生，则值班室人员可通过联动控制柜操作灭火装置瞄准火源，启动水泵及打开电磁阀进行射水灭火。

（3）现场人员手动控制：现场人员发现火源，通过现场手动盘上的面膜按键，就可以直接操作灭火装置对准火源，直接启动水泵及电磁阀进行射水灭火。

二、系统操作说明1、系统开启（1）打开联动控制柜TYLD—Q08后门，打开空气开关，系统接入消防电源。

按下UPS开机键，UPS执行开机，数秒后UPS处于市电逆变工作模式，市电指示灯和逆变指示灯亮，系统正常供电。

（2）依次打开控制面板上的AC电源开关和DC电源开关（两个船型开关），AC电源指示灯、DC电源指示灯亮，显示屏显示正常，闭合各分区现场控制箱的装置、控制阀电源开关，即整个系统的供电线路上电完成，灭火装置复位后处于自动监控状态。

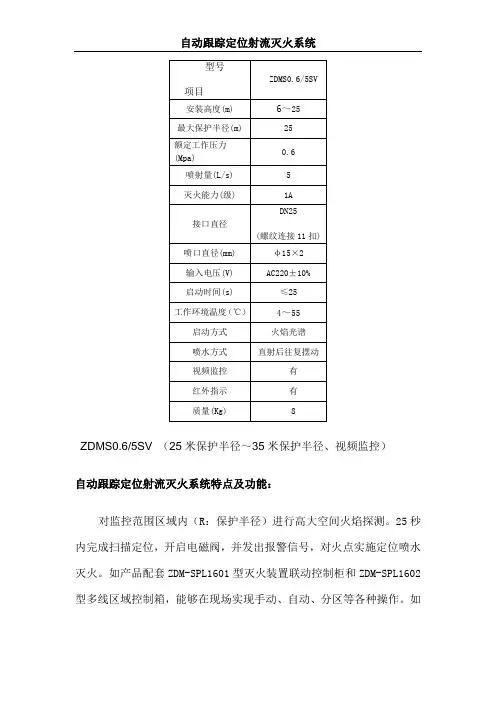

ZDMS0.6/5SV （25米保护半径～35米保护半径、视频监控）
自动跟踪定位射流灭火系统特点及功能：
对监控范围区域内（R：保护半径）进行高大空间火焰探测。

25秒内完成扫描定位，开启电磁阀，并发出报警信号，对火点实施定位喷水灭火。

如产品配套ZDM-SPL1601型灭火装置联动控制柜和ZDM-SPL1602型多线区域控制箱，能够在现场实现手动、自动、分区等各种操作。

如
与火灾自动报警控制系统联接现场只需配有输入模块和输入输出模块即可实现自动报警及灭火的全部操作。

自动跟踪定位射流灭火系统外形尺寸：
1-DN25进水管 2-航空插头 3-上盖 4-中盖 5-标签
6-中盘 7-下盖 8-水管 9-水平扫描器 10-垂直扫描器
气体灭火
GQQ120/2.5-SA
2.5
≤8
≤1120
120
0℃~52℃
≤7.5
全淹没
24V，1A
0.35
30N
5.0±0.25
550×550×2000
10-12具（具体请生产公司确定）。
