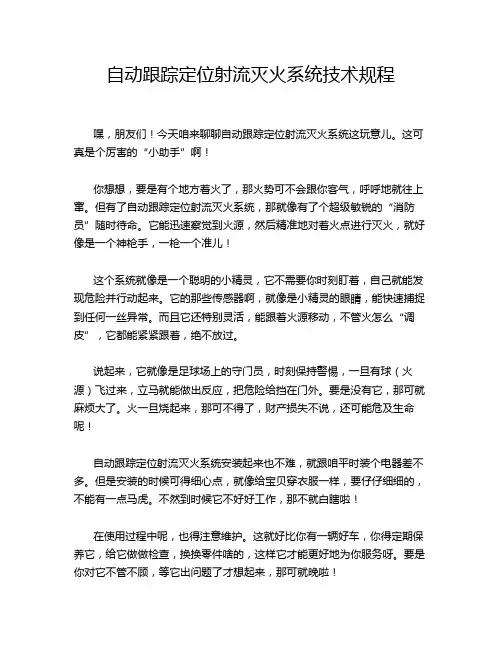

自动跟踪定位射流灭火系统技术规程嘿，朋友们！今天咱来聊聊自动跟踪定位射流灭火系统这玩意儿。
这可真是个厉害的“小助手”啊！你想想，要是有个地方着火了，那火势可不会跟你客气，呼呼地就往上窜。
但有了自动跟踪定位射流灭火系统，那就像有了个超级敏锐的“消防员”随时待命。
它能迅速察觉到火源，然后精准地对着火点进行灭火，就好像是一个神枪手，一枪一个准儿！这个系统就像是一个聪明的小精灵，它不需要你时刻盯着，自己就能发现危险并行动起来。
它的那些传感器啊，就像是小精灵的眼睛，能快速捕捉到任何一丝异常。
而且它还特别灵活，能跟着火源移动，不管火怎么“调皮”，它都能紧紧跟着，绝不放过。
说起来，它就像是足球场上的守门员，时刻保持警惕，一旦有球（火源）飞过来，立马就能做出反应，把危险给挡在门外。
要是没有它，那可就麻烦大了。
火一旦烧起来，那可不得了，财产损失不说，还可能危及生命呢！自动跟踪定位射流灭火系统安装起来也不难，就跟咱平时装个电器差不多。
但是安装的时候可得细心点，就像给宝贝穿衣服一样，要仔仔细细的，不能有一点马虎。
不然到时候它不好好工作，那不就白瞎啦！在使用过程中呢，也得注意维护。
这就好比你有一辆好车，你得定期保养它，给它做做检查，换换零件啥的，这样它才能更好地为你服务呀。
要是你对它不管不顾，等它出问题了才想起来，那可就晚啦！咱平时也得多了解了解它，知道它的脾气和特点。
这样万一真遇到情况了，咱也能心里有底，知道怎么和它配合好，让它发挥出最大的作用。
反正我觉得吧，自动跟踪定位射流灭火系统真是个好东西，有了它，咱就多了一份安全保障。
大家可别小瞧它哦，关键时刻它能救大命呢！这可不是我瞎说，你想想那些因为火灾造成的悲剧，要是有它在，是不是很多都可以避免呢？所以啊，大家一定要重视起来，让这个厉害的“小助手”为我们的生活保驾护航！。
自动跟踪定位射流灭火装置验收内容自动跟踪定位射流灭火装置验收内容射流灭火技术作为一种高效、可靠的灭火方式，近年来在灭火领域得到了广泛的应用和推广。
射流灭火装置是一种自动跟踪定位的灭火设备，其具备快速、精确的灭火能力，可以有效地应对各种火灾场景。
本文将就自动跟踪定位射流灭火装置验收内容进行全面评估，并详细介绍其原理、特点和应用领域。
一、原理和工作方式自动跟踪定位射流灭火装置是一种基于感知、决策和执行的智能系统。
其工作原理主要包括三个步骤：感知目标、决策路径和执行灭火。
装置通过传感器感知火源的位置、面积和温度等信息，然后根据提前设定的灭火路径和算法，进行路径规划和目标定位，最后通过喷射器执行灭火操作。
这种自动跟踪定位的方式，可以实现实时监控、快速定位和精准灭火，大大提高了灭火效率和安全性。
二、特点和优势自动跟踪定位射流灭火装置具有以下特点和优势，使其成为一种理想的火灾灭火工具。
1. 精确定位：该装置通过高精度传感器和先进的定位算法，可以实时准确地定位火源位置，对于大面积火灾灭火尤为有效。
2. 快速响应：装置能够在火灾发生的瞬间自动启动，并通过快速的决策和路径规划，迅速将喷射器对准火源。
这种快速响应能力，可以在短时间内将火势控制在较小范围内。
3. 灭火效果好：射流灭火装置使用高速射流进行灭火，可以迅速冷却和抑制火源，有效地防止火势的蔓延和烟雾的扩散。
4. 自动化管理：该装置能够实现全自动化的管理和操作，无需人工干预，减轻了人力成本和风险。
5. 多样化应用：自动跟踪定位射流灭火装置适用于各种场景，包括大型建筑物、工厂、仓库、电力设施等，能够快速、有效地应对不同类型的火灾。
三、应用领域自动跟踪定位射流灭火装置在各个领域显示了广泛的应用前景。
以下是几个典型的应用场景：1. 建筑物安全：该装置可安装在建筑物内部或外部，能够及时发现并灭火，保护人员生命财产安全。
2. 工业生产：在工厂、仓库等生产场所，装置能够在火灾发生时及时灭火，减少生产线的中断和财产损失。

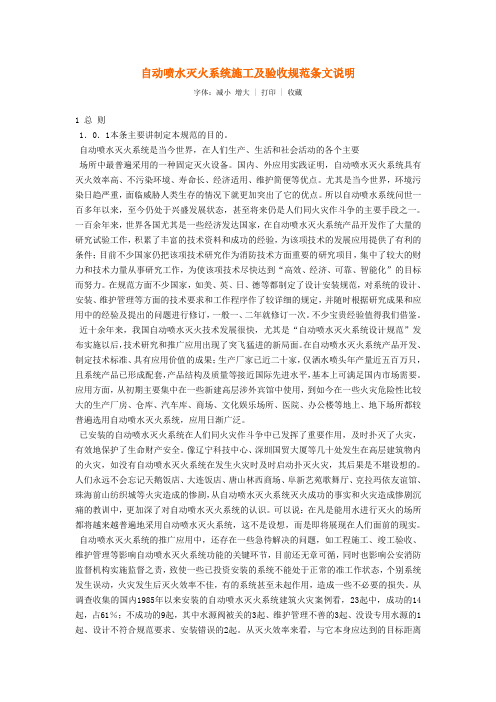

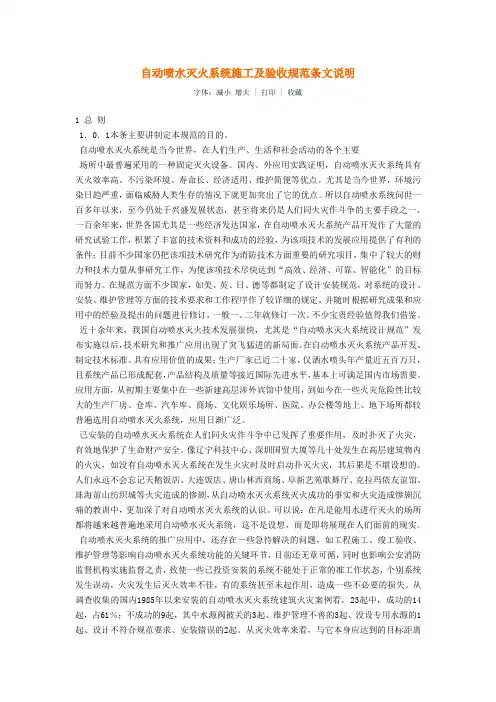

自动喷水灭火系统施工及验收规范条文说明字体：减小增大 | 打印 | 收藏1 总则1．0．1本条主要讲制定本规范的目的。
自动喷水灭火系统是当今世界，在人们生产、生活和社会活动的各个主要场所中最普遍采用的一种固定灭火设备。
国内、外应用实践证明，自动喷水灭火系统具有灭火效率高、不污染环境、寿命长、经济适用、维护简便等优点。
尤其是当今世界，环境污染日趋严重，面临威胁人类生存的情况下就更加突出了它的优点。
所以自动喷水系统问世一百多年以来，至今仍处于兴盛发展状态，甚至将来仍是人们同火灾作斗争的主要手段之一。
一百余年来，世界各国尤其是一些经济发达国家，在自动喷水灭火系统产品开发作了大量的研究试验工作，积累了丰富的技术资料和成功的经验，为该项技术的发展应用提供了有利的条件；目前不少国家仍把该项技术研究作为消防技术方面重要的研究项目，集中了较大的财力和技术力量从事研究工作，为使该项技术尽快达到“高效、经济、可靠、智能化”的目标而努力。
在规范方面不少国家，如美、英、日、德等都制定了设计安装规范，对系统的设计、安装、维护管理等方面的技术要求和工作程序作了较详细的规定，并随时根据研究成果和应用中的经验及提出的问题进行修订，一般一、二年就修订一次。
不少宝贵经验值得我们借鉴。
近十余年来，我国自动喷水灭火技术发展很快，尤其是“自动喷水灭火系统设计规范”发布实施以后，技术研究和推广应用出现了突飞猛进的新局面。
在自动喷水灭火系统产品开发、制定技术标准、具有应用价值的成果；生产厂家已近二十家，仅洒水喷头年产量近五百万只，且系统产品已形成配套，产品结构及质量等接近国际先进水平，基本上可满足国内市场需要。
应用方面，从初期主要集中在一些新建高层涉外宾馆中使用，到如今在一些火灾危险性比较大的生产厂房、仓库、汽车库、商场、文化娱乐场所、医院、办公楼等地上、地下场所都较普遍选用自动喷水灭火系统，应用日渐广泛。
已安装的自动喷水灭火系统在人们同火灾作斗争中已发挥了重要作用，及时扑灭了火灾，有效地保护了生命财产安全。

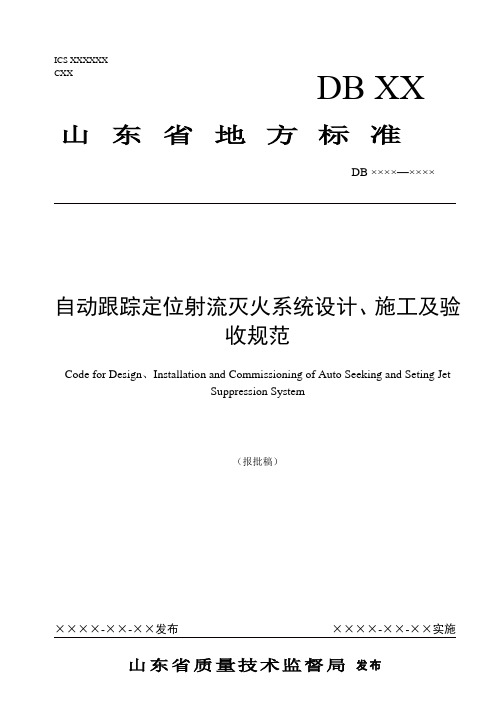

ICS XXXXXXCXX自动跟踪定位射流灭火系统设计、施工及验收规范Code for Design 、Installation and Commissioning of Auto Seeking and Seting JetSuppression System（报批稿）DB XX前言本规范由山东省公安厅消防局、北京八方瑞达科技股份有限公司、大连世安科技发展有限公司等单位共同编制。
本规范共分14个章节，包括范围、规范性引用、术语和符号、总则、适用条件和设置场所、系统设计、系统组件、系统装置布置、供水及管道、水力计算、系统控制与操作、系统施工安装及调试、系统验收、系统维护和管理、附录、附图。
其中带下划线的4.3条、5.2条、6.1.2条、6.2.1条、6.2.2条、6.2.5条、6.2.6条、6.4条、7.1.1条、7.1.4条、7.3.1条、8.1.1条、8.1.3条、8.2.1条、8.2.3条、8.3.1条、8.3.3条、11.1.1条、11.4.2条、11.4.3条、12.4.2.6.3条、12.4.2.6.4条、13.1.1条为强制性条文，附录B～附录H为规范性附录，附录A为资料性附录，附图1～附图8为资料性附图。
主编单位：山东省公安厅消防局参编单位：北京八方瑞达科技股份有限公司大连世安科技发展有限公司北京发尔赛消防工程有限公司主要起草人：亓延军、董新明、黄凤梅、刘苑、孙厚杰、王琳、薛峰、闫书峰、白英麟、宗延杰目录1. 范围 (1)2. 规范性引用文件 (1)3. 术语和符号 (2)3.1 术语 (2)3.2 符号 (3)4. 总则 (4)5. 适用条件和设置场所 (4)6. 系统设计 (6)6.1 一般规定 (6)6.2系统选择 (6)6.3系统配置 (7)6.4 基本设计参数 (10)7. 系统组件 (15)7.1 自动跟踪定位射流灭火装置 (15)7.2火灾探测及自动跟踪定位组件 (15)7.3 电磁阀 (16)7.4 信号阀 (17)7.5 水流指示器 (17)7.6 模拟末端试水装置 (17)7.7 自动排气阀 (18)8. 系统装置布置 (18)8.1 射水型自动跟踪定位射流灭火装置 (18)8.2 扫描喷洒型自动跟踪定位射流灭火装置 (19)8.3 圆周喷洒型自动跟踪定位射流灭火装置 (19)8.4 其他 (19)9. 供水及管道 (20)9.1 水源 (20)9.2 水泵 (20)9.3 高位水箱及稳压装置 (21)9.4 水泵结合器 (21)9.5 管道 (21)10. 水力计算 (22)10.1 系统的设计流量 (22)10.2 装置的设计流量 (22)10.3 管段的设计流量 (23)10.4 管道水力计算 (25)10.5 减压措施 (26)11. 系统控制与操作 (28)11.1 供电 (28)11.2 接地 (28)11.3 布线 (28)11.4 控制与操作 (29)12. 系统施工安装及调试 (30)12.1 安装与施工准备 (30)12.2 系统施工安装 (32)12.3 系统试压和和冲洗 (34)12.4 系统调试 (36)13. 系统验收 (39)13.1 一般规定 (39)13.2 系统供水水源、消防泵房、消防水泵、供水管网、信号阀和水流指示器的验收 (39)13.3 系统流量、压力的验收 (39)13.4 系统应进行模拟灭火功能试验，且应符合下列要求 (40)14. 系统维护和管理 (40)附录A 各种管件和阀门的当量长度(m) (42)附录B 自动跟踪定位射流灭火系统分部、分项工程划分 (43)附录C 施工现场质量管理检查记录 (44)附录D 自动跟踪定位射流灭火系统施工过程质量检查记录 (45)附录E 自动跟踪定位射流灭火系统工程质量控制资料 (49)附录F 自动跟踪定位射流灭火系统调试报告 (50)附录G 自动跟踪定位射流灭火系统工程验收记录 (51)附录H 自动跟踪定位射流灭火系统维护管理 (52)附图1 射水型自动跟踪定位射流灭火装置在不同安装高度下对应的最大保护半径 (53)附图2 扫描喷洒型自动跟踪定位射流灭火装置在不同安装高度下对应的最大保护半径 . 55附图3 圆周喷洒型自动跟踪定位射流灭火装置在不同安装高度下对应的最大保护半径 . 56附图4 射水型、扫描喷洒型自动跟踪定位射流灭火系统示意图 (57)附图5 圆周喷洒型自动跟踪定位射流灭火系统示意图 (58)附图6 模拟末端试水装置组成示意图 (59)附图7 射水型、扫描喷水型自动跟踪定位射流灭火系统电控系统图 (60)附图8 喷洒型自动跟踪定位射流灭火系统电控系统图 (61)自动跟踪定位射流灭火系统设计、施工及验收规范1. 范围本规范适用于新建、扩建、改建的民用与工业等建筑中设置的自动跟踪定位射流灭火系统的设计、施工及验收。

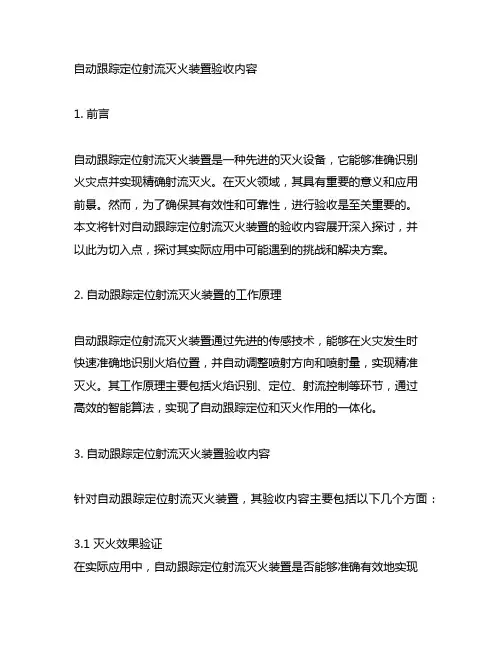

自动跟踪定位射流灭火装置验收内容1. 前言自动跟踪定位射流灭火装置是一种先进的灭火设备，它能够准确识别火灾点并实现精确射流灭火。
在灭火领域，其具有重要的意义和应用前景。
然而，为了确保其有效性和可靠性，进行验收是至关重要的。
本文将针对自动跟踪定位射流灭火装置的验收内容展开深入探讨，并以此为切入点，探讨其实际应用中可能遇到的挑战和解决方案。
2. 自动跟踪定位射流灭火装置的工作原理自动跟踪定位射流灭火装置通过先进的传感技术，能够在火灾发生时快速准确地识别火焰位置，并自动调整喷射方向和喷射量，实现精准灭火。
其工作原理主要包括火焰识别、定位、射流控制等环节，通过高效的智能算法，实现了自动跟踪定位和灭火作用的一体化。
3. 自动跟踪定位射流灭火装置验收内容针对自动跟踪定位射流灭火装置，其验收内容主要包括以下几个方面：3.1 灭火效果验证在实际应用中，自动跟踪定位射流灭火装置是否能够准确有效地实现灭火是至关重要的，因此验收中需要对其灭火效果进行验证。
这包括对不同类型火灾的灭火效果验证，以及在不同环境条件下的实际灭火效果测试。
3.2 设备准确性验证自动跟踪定位射流灭火装置的准确性直接影响其实际应用效果，因此在验收过程中需要对其定位精度、灭火射流控制精度等进行验证，以确保其能够精确识别火灾点并实现精确灭火。
3.3 系统稳定性验证系统稳定性是自动跟踪定位射流灭火装置的关键指标之一，在验收过程中需要对其在长时间运行条件下的稳定性进行验证，以确保其能够稳定可靠地工作。
3.4 安全性验证自动跟踪定位射流灭火装置作为一种灭火设备，其安全性是至关重要的。
在验收过程中需要对其在不同条件下的安全性进行验证，以确保其在使用过程中不会对人员和环境造成安全隐患。
4. 挑战和解决方案在实际应用中，自动跟踪定位射流灭火装置面临着一些挑战，如环境复杂性、灭火效果验证的难度等。
针对这些挑战，可以通过加强技术研发、提高对环境影响的适应能力等方式来解决。
自动跟踪定位射流灭火系统技术标准
自动跟踪定位射流灭火系统技术标准是一种新型的灭火系统，其以激
光追踪火源并采取有效的灭火措施为特点。
该系统集火焰传感器、电
子控制器、激光扫描器、水泵以及高压水射流器等配套设备于一体，
能够根据火源实时自动跟踪、定位，充分发挥其优良的灭火效果。
自动跟踪定位射流灭火系统的技术标准要求火焰传感器应有一定的灵
敏性和可靠性，并具备足够的热老化能力和适应性，以保证系统能够
在强烈的热能条件下快速定位火源位置；电子控制器应具有可靠的运
行稳定性，能够实施自动跟踪定位火源并启动水泵及高压水射流器；
激光扫描器应具备良好的精度，使其能够快速、准确地跟踪定位火源
并及时启动灭火器；水泵及高压水射流器应具有足够高的工作压力，
使其能够投射出到达火源的水量，以及较强的水压，以保证灭火效果。
因此，自动跟踪定位射流灭火系统的技术标准和质量要求对保障其安全、高效的灭火效能具有重大意义。
设备生产厂商在设计和生产灭火
器时要严格遵守该技术标准，以确保其具有得良好的灭火效能和性能。
只有依据良好的技术标准，才能确保灭火系统的安全性和可靠性，为
人们提供有效的火灾防护保障。
相关法律、法规知识（四）《自动喷水灭火系统设计规范》（GB 50084）《自动喷水灭火系统施工及验收规范》（GB 50261）相关知识【培训重点】1.了解《自动喷水灭火系统设计规范》《自动喷水灭火系统施工及验收规范》的制定目的。
2.掌握《自动喷水灭火系统设计规范》《自动喷水灭火系统施工及验收规范》的颁布实施日期、适用范围和主要内容。
一、《自动喷水灭火系统设计规范》（GB 50084）1.制定目的与顽布实施日期为正确、合理地设计自动喷水灭火系统，保护人身和财产安全，特制定《自动喷水灭火系统设计规范》（GB 50084）。
该标准于2017年5月27日颁布，自2018年1月1日起实施。
2.适用范围《自动喷水灭火系统设计规范》（GB 50084）适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的设计，不适用于火药、炸药、弹药、火工品工厂、核电站及飞机库等特殊功能建筑中自动喷水灭火系统的设计。
3.主要内容《自动喷水灭火系统设计规范》（GB 50084）共12章、4个附录，主要内容包括总则、术语和符号、设置场所火灾危险等级、系统基本要求、设计基本参数、系统组件、喷头布置、管道、水力计算、供水、操作与控制、局部应用系统等。
二、《自动喷水灭火系统施工及验收规范》（GB 50261）1.制定目的与颁布实施日期为保障自动喷水灭火系统的施工质量和使用功能，减少火灾危害，保护人身和财产安全，特制定《自动喷水灭火系统施工及验收规范》（GB 50261）。
该标准于2017年5月27日颁布，自2018年1月1日施行。
2.适用范围《自动喷水灭火系统施工及验收规范》（GB 50261）适用于工业与民用建筑中设置的自动喷水灭火系统的施工、验收及维护管理。
3.主要内容《自动喷水灭火系统施工及验收规范》（GB 50261）共9章、7个附录，主要内容包括总则、术语、基本规定、供水设施安装与施工、管网及系统组件安装、系统试压和冲洗、系统调试、系统验收、维护管理等。
ICS XXXXXXCXX自动跟踪定位射流灭火系统设计、施工及验收规范Code for Design 、Installation and Commissioning of Auto Seeking and Seting JetSuppression System（报批稿）DB XX前言本规范由山东省公安厅消防局、北京八方瑞达科技股份有限公司、大连世安科技发展有限公司等单位共同编制。
本规范共分14个章节，包括范围、规范性引用、术语和符号、总则、适用条件和设置场所、系统设计、系统组件、系统装置布置、供水及管道、水力计算、系统控制与操作、系统施工安装及调试、系统验收、系统维护和管理、附录、附图。
其中带下划线的4.3条、5.2条、6.1.2条、6.2.1条、6.2.2条、6.2.5条、6.2.6条、6.4条、7.1.1条、7.1.4条、7.3.1条、8.1.1条、8.1.3条、8.2.1条、8.2.3条、8.3.1条、8.3.3条、11.1.1条、11.4.2条、11.4.3条、12.4.2.6.3条、12.4.2.6.4条、13.1.1条为强制性条文，附录B～附录H为规范性附录，附录A为资料性附录，附图1～附图8为资料性附图。
主编单位：山东省公安厅消防局参编单位：北京八方瑞达科技股份有限公司大连世安科技发展有限公司北京发尔赛消防工程有限公司主要起草人：亓延军、董新明、黄凤梅、刘苑、孙厚杰、王琳、薛峰、闫书峰、白英麟、宗延杰目录1. 范围 (1)2. 规范性引用文件 (1)3. 术语和符号 (2)3.1 术语 (2)3.2 符号 (3)4. 总则 (4)5. 适用条件和设置场所 (4)6. 系统设计 (6)6.1 一般规定 (6)6.2系统选择 (6)6.3系统配置 (7)6.4 基本设计参数 (10)7. 系统组件 (15)7.1 自动跟踪定位射流灭火装置 (15)7.2火灾探测及自动跟踪定位组件 (15)7.3 电磁阀 (16)7.4 信号阀 (17)7.5 水流指示器 (17)7.6 模拟末端试水装置 (17)7.7 自动排气阀 (18)8. 系统装置布置 (18)8.1 射水型自动跟踪定位射流灭火装置 (18)8.2 扫描喷洒型自动跟踪定位射流灭火装置 (19)8.3 圆周喷洒型自动跟踪定位射流灭火装置 (19)8.4 其他 (19)9. 供水及管道 (20)9.1 水源 (20)9.2 水泵 (20)9.3 高位水箱及稳压装置 (21)9.4 水泵结合器 (21)9.5 管道 (21)10. 水力计算 (22)10.1 系统的设计流量 (22)10.2 装置的设计流量 (22)10.3 管段的设计流量 (23)10.4 管道水力计算 (25)10.5 减压措施 (26)11. 系统控制与操作 (28)11.1 供电 (28)11.2 接地 (28)11.3 布线 (28)11.4 控制与操作 (29)12. 系统施工安装及调试 (30)12.1 安装与施工准备 (30)12.2 系统施工安装 (32)12.3 系统试压和和冲洗 (34)12.4 系统调试 (36)13. 系统验收 (39)13.1 一般规定 (39)13.2 系统供水水源、消防泵房、消防水泵、供水管网、信号阀和水流指示器的验收 (39)13.3 系统流量、压力的验收 (39)13.4 系统应进行模拟灭火功能试验，且应符合下列要求 (40)14. 系统维护和管理 (40)附录A 各种管件和阀门的当量长度(m) (42)附录B 自动跟踪定位射流灭火系统分部、分项工程划分 (43)附录C 施工现场质量管理检查记录 (44)附录D 自动跟踪定位射流灭火系统施工过程质量检查记录 (45)附录E 自动跟踪定位射流灭火系统工程质量控制资料 (49)附录F 自动跟踪定位射流灭火系统调试报告 (50)附录G 自动跟踪定位射流灭火系统工程验收记录 (51)附录H 自动跟踪定位射流灭火系统维护管理 (52)附图1 射水型自动跟踪定位射流灭火装置在不同安装高度下对应的最大保护半径 (53)附图2 扫描喷洒型自动跟踪定位射流灭火装置在不同安装高度下对应的最大保护半径 . 55附图3 圆周喷洒型自动跟踪定位射流灭火装置在不同安装高度下对应的最大保护半径 . 56附图4 射水型、扫描喷洒型自动跟踪定位射流灭火系统示意图 (57)附图5 圆周喷洒型自动跟踪定位射流灭火系统示意图 (58)附图6 模拟末端试水装置组成示意图 (59)附图7 射水型、扫描喷水型自动跟踪定位射流灭火系统电控系统图 (60)附图8 喷洒型自动跟踪定位射流灭火系统电控系统图 (61)自动跟踪定位射流灭火系统设计、施工及验收规范1. 范围本规范适用于新建、扩建、改建的民用与工业等建筑中设置的自动跟踪定位射流灭火系统的设计、施工及验收。
2. 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB12791 点型紫外火焰探测器GB15631 点型红外火焰探测器性能要求及试验方法GB16806 消防联动控制系统GB196 普通螺纹基本尺寸要求GB/T2423 电子产品基本环境试验GB50015 建筑给水排水设计规范GB50016 建筑设计防火规范GB50045 高层民用建筑设计防火规范GB50067 汽车库、修车库、停车场设计防火规范GB50084 自动喷水灭火系统设计规范GB50116 火灾自动报警系统设计规范GB50166 火灾自动报警系统施工及验收规范GB50235 工业金属管道工程施工与验收GB50236 现场设备、工业管道焊接工程施工及验收规范GB50242 建筑给水排水及采暖工程施工质量验收规范GB50261 自动喷水灭火系统施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB5135.1 自动喷水灭火系统洒水喷头的技术要求和试验方法GB5135.6 自动喷水灭火系统第6部分：通用阀门3. 术语和符号3.1 术语3.1.1 自动跟踪定位射流灭火系统自动跟踪定位射流灭火系统主要由自动跟踪定位射流灭火装置、电磁阀、信号阀、水流指示器、管道、供水设施、消防控制装置等组成，能够在火灾发生早期自动跟踪定位火灾部位，并自动喷水灭火。
3.1.2 自动跟踪定位射流灭火装置自动跟踪定位射流灭火装置是利用红（紫）外线、数字图像或其他火灾探测组件，并运用自动控制及通讯技术实现对早期火灾自动跟踪定位、灭火的室内外固定射流灭火装置。
3.1.3 喷射型自动跟踪定位射流灭火装置灭火射水面为一个矩形面的自动跟踪定位射流灭火装置，由火灾探测及自动跟踪定位组件、射水器、机械传动装置、电磁阀四部分组成。
其中火灾探测及自动跟踪定位组件、射水器和机械传动装置为一体化设置。
3.1.4 扫描喷洒型自动跟踪定位射流灭火装置灭火射水面为一个扇形面的自动跟踪定位射流灭火装置，由火灾探测及自动跟踪定位组件、扫描洒水器、机械传动装置、电磁阀四部分组成。
其中火灾探测及自动跟踪定位组件、扫描洒水器和机械传动装置为一体化设置。
3.1.5 圆周喷洒型自动跟踪定位射流灭火装置灭火射水面为一个圆形面的自动跟踪定位射流灭火装置，由火灾探测及自动跟踪定位组件、圆周洒水器、电磁阀三部分组成。
其中火灾探测及自动跟踪定位组件、圆周洒水器和电磁阀均为独立设置。
3.1.6 模拟末端试水装置火灾探测及自动跟踪定位方式与自动跟踪定位射流灭火装置相同，洒水器的流量系数与自动跟踪定位射流灭火装置相同，用于模拟自动跟踪定位射流灭火系统的火灾探测及自动跟踪定位功能、检验管网末端最不利点自动跟踪定位射流灭火装置处水压及水流状况的装置。
3.1.6 保护面积一个或多个自动跟踪定位射流灭火装置在额定工作压力及实际安装高度下能有效监控的区域面积。
3.1.8 有效洒水面积一个或多个自动跟踪定位射流灭火装置定位火源后，最大均匀布水面积。
3.1.9 空管系统在监控状态时，供水管网内不充水的自动跟踪定位射流灭火系统。
a—— 自动跟踪定位射流灭火装置间的纵向间距 b —— 自动跟踪定位射流灭火装置间的横向间距DN —— 管道公称直径S—— 自动跟踪定位射流灭火装置的保护面积 s —— 自动跟踪定位射流灭火装置的有效洒水面积g d —— 节流管的计算内径j d ——管道的计算内径 k d ——减压孔板的孔口直径 g ——重力加速度 h ——系统管道沿程和局部的水头损失 H ——水泵扬程或系统入口的供水压力 g H ——节流管的水头损失 k H ——减压孔板的水头损失 i ——每米管道的水头损失 k ——自动跟踪定位射流灭火装置的流量系数 L ——节流管的长度 n ——最不利点处最大一组同时开启自动跟踪定位射流灭火装置的个数（个） P ——自动跟踪定位射流灭火装置工作压力 o P ——最不利点处自动跟踪定位射流灭火装置的工作压力 q ——自动跟踪定位射流灭火装置的流量 i q ——最不利点处最大一组同时开启自动跟踪定位射流灭火装置中各自动跟踪定位射流灭火装置节点的流量 s Q ——系统设计流量 P Q ——管段的设计流量 V ——管道内水的平均流速 g V ——节流管内水的平均流速 k V ——减压孔板后管道内水的平均流速 Z ——最不利点处自动跟踪定位射流灭火装置与消防水池最低水位或系统入口管水平中心线之间的高程差 ζ ——节流管中渐缩管与渐扩管的局部阻力系数之和 ξ ——减压孔板的局部阻力系数4.1 自动跟踪定位射流灭火系统的设计，应结合保护对象的功能和火灾特点，作到安全可靠、技术先进、经济合理、使用方便。
4.2 当设置自动跟踪定位射流灭火系统的建筑变更用途时，应校核原有系统的适用性，当不适用时，应按本规范重新设计，或改用其他适用的灭火系统。
4.3 自动跟踪定位射流灭火系统在交付使用前必须经过验收。
4.4 自动跟踪定位射流灭火系统的设计、施工及验收，除执行本规范外，尚应符合国家现行的相关强制性标准、规范的规定。
5. 适用条件和设置场所5.1 设置自动跟踪定位射流灭火系统场所的环境温度应不低于4℃，且不高于70℃。
5.2 具有下列要求之一的场所应采用空管系统，空管的充水时间不应大于30S：1 环境温度低于4℃，或高于70℃；2 系统处于准工作状态时，严禁管道漏水；3 严禁系统误喷。
5.3 自动跟踪定位射流灭火系统适用于扑灭A类火灾（指含碳固体可燃物质的火灾，如木材、棉、毛、麻、化纤、纸张等）。
5.4 自动跟踪定位射流灭火系统设置场所举例见表5.4表5.4 自动跟踪定位射流灭火系统设置场所举例5.5 自动跟踪定位射流灭火系统不适用于以下场所:1 在正常情况下采用明火生产的场所；2 火灾类别为B、C、D类火灾的场所；3有爆炸危险的场所；4 存在较多遇水加速燃烧或发生剧烈化学反应或产生有毒有害物质的场所；5 存在因洒水而导致液体喷溅或沸溢的场所；6 存放遇水将受到严重损害的贵重物品的场所，如档案库和博物馆珍藏室等。
