看懂晶体管收音机电路图

用8550和8050制作的晶体管小功放电路图
这里介绍一个设计小巧、线路简单但性能不错的三管音频放大器。

其电路见附图。

也许你在一些袖珍晶体管收音机可以看到一些与此类似的电路。

原理分析：
电路如图所示，输入极（9014）的基极工作电压等于两输出极三极管的中点电压，一般为电源电压的一半，这个电压的稳定由输出三极管的基极的两个二极管控制。

3.3欧姆电阻串联在输出三极管的发射极上，以稳定偏流。

以减小环境温度、不同器件（如二极管、输出三极管）参数区别对电路的影响。

当偏流增加时，输出三极管发射极与基极间电压会减小，以减小偏流。

此电路输入阻抗为500欧姆，在使用8欧姆扬声器时，电压增益为5。

电路在不失真输出50mW的功率时，扬声器上有约2V左右的电压摆动。

增加电源电压可提高输出功率，但此时应注意输出晶体管散热问题。

在9V电源电压时，电路耗电约30mA。

制作时要注意两个输出功率管放大倍数应接近。

其它器件参数可以参考图示选择。

此电路适合于制作成耳机放大器或其它小功率放大器用。

由于它是一个很典型的功放电路，所以非常适合初学者学习功放电路原理之余，动手实践制作时的参考电路。

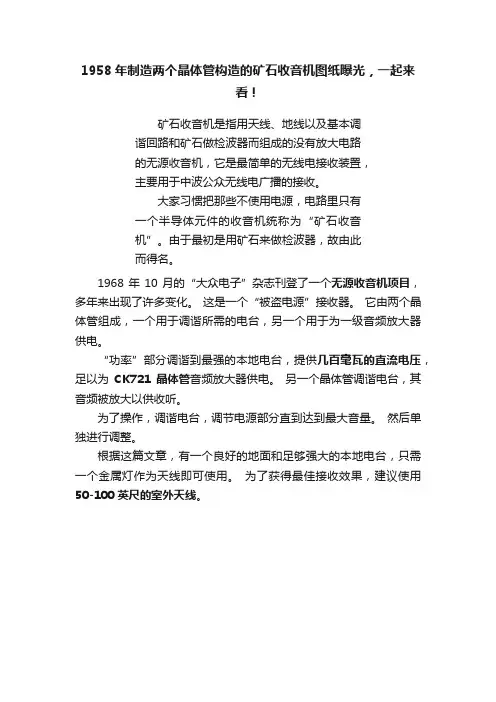

1958年制造两个晶体管构造的矿石收音机图纸曝光，一起来
看！
矿石收音机是指用天线、地线以及基本调
谐回路和矿石做检波器而组成的没有放大电路
的无源收音机，它是最简单的无线电接收装置，
主要用于中波公众无线电广播的接收。

大家习惯把那些不使用电源，电路里只有
一个半导体元件的收音机统称为“矿石收音
机”。

由于最初是用矿石来做检波器，故由此
而得名。

1968年10月的“大众电子”杂志刊登了一个无源收音机项目，多年来出现了许多变化。

这是一个“被盗电源”接收器。

它由两个晶体管组成，一个用于调谐所需的电台，另一个用于为一级音频放大器供电。

“功率”部分调谐到最强的本地电台，提供几百毫瓦的直流电压，足以为CK721晶体管音频放大器供电。

另一个晶体管调谐电台，其音频被放大以供收听。

为了操作，调谐电台，调节电源部分直到达到最大音量。

然后单独进行调整。

根据这篇文章，有一个良好的地面和足够强大的本地电台，只需一个金属灯作为天线即可使用。

为了获得最佳接收效果，建议使用50-100英尺的室外天线。

超再生调频晶体管收音机电原理图超再生调频收音机,Q1是高放(缓冲级),Q2超再生检波,Q3低放,Q5Q5功放,Q6为Q2提供熄灭(频率)电压一，本机的Q3、Q4、Q5依次是电压放大、激励、输出，这个很普通，都是甲类放大器，没有必要说了。

二，Q1等组成输入不调谐，输出调谐的高放级。

三，Q2、Q6、VR2等组成三极管超再生检波器。

这部分是本机的核心部分：本机的输入调谐回路L1、C3、C4（C3C4串联）就是高放级Q1的负载。

Q2的发射极通过电阻R5接到调谐贿赂的线圈L1的抽头上，起再生（正回授）作用，提高收音机的灵敏度。

四，三极管（Q2）超再生检波器的调节电路：1，单结晶体管Q6等、电阻R4、R3等组成检波三极管Q2的偏置电路。

偏置电路给Q2提供的偏置信号是直流加上正脉冲，以确保三极管检波器高效、高质量工作。

2，单结晶体管Q6、电阻R11、电容C11、电位器VR2、电容C12等组成频率可调的脉冲振荡器。

3，单结晶体管Q6的基极（B）的电位的高低，决定了检波管Q2的基极电位的高低。

4，单结晶体管Q6的基极（B）的电位的高低，由其振荡频率决定。

调节电位器VR2，可以改变振荡频率。

5，R7、C6、C7是滤波电路，滤除脉冲信号。

从上述可知，只要调节电位器VR2就可以通过脉冲振荡器精细的调整检波三极管Q2的基极电位以及导通角度，从而使检波器工作于最佳状态。

五，超再生检波电路的优点，灵敏度高。

六，三极管检波器的优点：1、与二极管相比，在失真系数相当下，其检波效率大大提高，功率增益接近0db，而二极管检波器的功率增益约为-20db。

2、输入阻抗高，由二极管检波的1--2千欧提高到20千欧左右，这样可以提高调谐回路的Q值。

3、因为检波管BG2接成发射极输出器，所以其输出阻抗小约500欧，只有二极管检波器的1/2-1/3，使其带负载能力增强。

4、传输系数高，比二极管检波约大2-3倍，这使末级中放管不容易产生阻塞现象。

图3—30是简易收音机的电路图。

图3—30 简易收音机电路L和C1组成调谐电路。

改变可变电容器C1的容量, 可选择到需要接收的电台信号。

将选出的信号直接输入到集成电路7642的输入端第2脚。

由7642对信号进行多级高频放大并检波后, 由输出端第1脚输出音频信号, 经三极管V1V2放大后, 送至耳机放音。

这个电路元件少、装调容易而且接收效果较好。

二、元件规格和检测方法（一）ＬＣ调谐回路Ｌ是磁棒线圈。

磁棒采用长55mm的扁型中波磁棒。

用Ø0.07×7多股纱包线绕制, 共82圈。

线圈的两端用胶纸带固定。

如图3—31。

C1采用270P小型单联可变电容器, 检测方法见表3—12。

图3—31 磁棒线圈和7642集成电路表3—12 元件检测名称检测方法可变电容器用R×1K档测试, 旋转转柄, 万用表指针应始终指无限大。

若有摆动说明电容器内部碰片, 不能使用耳塞机用R×1档测试, 表笔碰触耳机插头时, 耳机中应发出“喀喀”声（二）集成电路7642外形跟晶体管9014相似。

如图3-31。

可用万用表R×1K档测输入端第2脚之间电阻, 正向电阻约为1千欧, 反向电阻接近无限大。

（三）晶体管V1 V2 采用9014, 放大倍数大些较好。

（四）电阻器均采用1/8W碳膜电阻器。

R4待调试后确定。

（五）电容器均采用小型瓷片电容器。

C4为电解电容器。

（六）耳塞机采用8欧耳塞机。

其测试方法见表3-12。

耳机插孔采用Ø2.5毫米插孔, 并按图3-32进行改造。

改造后的插孔兼做电源开关。

插头插入后触点分离改为插头插入后触点接触图3-32 插孔的改造（七）电源采用1节1.5伏电池。

三、焊接电路（一）简易收音机印刷电路板可参考图3-33。

将各元件引脚镀锡后插入电路板。

各引脚可尽量留短些。

图3-33 印刷电路板（二）焊接。

先焊电阻、电容, 再焊晶体管和集成电路。

（三）将磁棒用塑料绳固定在印刷板对应位置上。

教你看懂电路图：4个步骤来看电子电路图最简单读图就是要看懂一个电原理图，即弄清电路由哪几部分组成及它们之间的联系和总的性能(如有可能，还要粗略估算性能指标)。

电子电路的主要任务是对信号进行处理，只是处理的方式(如放大、滤波、变换等)及效果不同而已，因此读图时，应以所处理的信号流向为主线，沿信号的主要通路，以基本单元电路为依据，将整个电路分成若干具有独立功能的部分，并进行分析。

具体步骤可归纳为：了解用途、找出通路、化整为零、分析功能、统观整体。

下面以741型晶体管收音机电路(见图1)为例进行说明，以期对电子爱好者的学习有所帮助。

一、了解用途了解所读的电子电路原理图用于何处、起什么作用，对于弄请电路工作原理、各部分的功能及性能指标都有指导意义。

浏览图1可知：这是一个典型的晶体管收音机电路图，其用途是将接收到的高频信号通过输入电路后与收音机本身产生的一个振荡电流一起送入变频管内进行"混合"(混频)，混频后在变频级负载回路(选频) 产生一个新的频率(差频)，即中频(465 kHz)，然后通过中放、检波、低放、功放后，推动扬声器发声。

当然，还要求对振荡频率进行调节(f振－f信=465kHz)，并能调节音量的大小。

二、找出通路指找出信号流向的通路。

通常，输入在左方、输出在右方(面向电路图).信号传输的枢纽是有源器件，所以可按它们的连接关系来找．从左向右看过去，此电路的有源器件为BG1(变频管)、BG2与BG3(中放管)、BG4与BG5(低放管)、BG6与BG7(功放管)，因此可大致推断信号是从BGl的基极输入，经过振荡并混频后产生中频信号，再经过两级中放，然后由检波器把中频信号变成音频信号，最后经过低放、功放后送至扬声器，这样，信号的通路就大致找了出来。

通路找出后，电路的主要组成部分也就出来了。

据各基本单元分成若干具有细程度与读者掌握电路类型的多少及经验有关。

根据上述通路可清楚地看出，整个电路可分别以BZ1及D1(2AP9)为界分成三部分，我们称之为变频级、中放级(包括检波级)和低功放级(输出)。

晶体管超外差式收音机实习报告一、实习目的比较系统地介绍电子技术应用技能方面的知识，并通过大量的实际操作训练使学生初步接触生产实际，初步了解电子产品生产的工艺过程，初步了解电子产品生产的基本操作技能。

增强学生的实际动手能力。

二、实验要求掌握常用电子元器件的识别与使用；掌握常用电子线路的测试与简单故障查找；正确使用万用表；掌握常用焊接工具的使用。

三、收音机原理图及工作原理(1) B1以及前部分结构为为变频级，变频级是把外部所接受的信号放大从而转变成中频信号，送到中放级放大系统B2、B部分，将中频信号进一步放大;(2)T3、T4、T5为中频变压器，具有选频、屏蔽的作用，只有接近625KHz才能通过；(3)B2、B3为中放级，只要是把变频级的信号进一步放大由V4基极进入下一级。

它与变频级的区别是频率大小一样，但幅度放大了。

B4为检波级，从输入回路通过检波把应频信号检出来;(4C1、C2、C3C4C5C6C7B5为低放级，其幅值较小（音频信号放大作用），通过低放级放大送往功率放大级从基电极出来经过变压器；(5)T6为放大器，将信号进一步放大。

B6、B7起功率放大作用，交替工作，正半轴信号通过，当V6导通时，V7截止；V7导通时，V6截止信号进行放大，从而得到一个完整的正弦波。

超外差式收音机的电路原理图如下:超外差式收音机主要有变频级，中放级，检波级，低放级和功放级等几部分组成。

如上图所示。

收音机的总体电路原理图DS05-7B收音机主要由变频级、中放级、检波级、低放级和功放机级等几部分组成。

上图的工作过程是：天线接受到的高频率调幅信号，通过输入电路的选择，送入变频级的混频器中。

本机震荡器总是跟踪着欲接收的信号，产生比它高一个固定频率的等幅震荡信号这个信号也送入混频器中，送如混频器中的两种信号，利用放大器件的非线性进行混频，产生一种新的差频信号，如图中的B点波形。

比较A、B点波形可以看出，外来的高频调幅信号没有，经过变频后，只是变换了载波的频率，而调制规律没有改变，依然是调幅信号。

diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。

伸缩匝间距使调节范围符合调频波段。

电路使用高阻耳机。

当然，也可以加一级放大，然后使用普通的耳机。

自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。

L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。

L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。

由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。

VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。

VT1作为混频器时，则为共发射极电路。

VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。

收音机及超外差收音机的电路原理本次课设组装的是S66袖珍型超外差收音机，其电路如图2-1所示：图2-1 超外差收音机电路图晶体管收音机分为直接放大式和超外差式两大类。

直接放大式收音机电路简单，一般只用1——4只晶体管和一些基本元件，易于安装调试，成本低，但它的灵敏度低，选择性不太好。

本次课程设计重要是理解和组装超外差收音机，下面重点讲解超外差收音机的工作原理和电路。

超外差：输入信号和本机振荡信号产生一个固定中频信号的过程。

因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。

超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。

和直接放大式相比较，超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。

灵敏度是指收音机接收微弱信号的能力；选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力；失真度是指收音机输出信号波形与输入信号波形相比失真的程度。

灵敏度、选择性、失真度都是收音机的主要性能指标。

将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。

这个固定的频率，是由差频的作用产生的。

如果我们在收音机制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管混合，这种工作叫混频。

由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。

采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。

外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。

任何电台的频率，由②电解电容和瓷片电容：如图2-2所示为电解电容，在安装电解电容时要求电容的管脚长度要适中，要正确判断管脚的正，负极，否则不能完成实现收音功能。

图解经典电路之六管调幅收音机展开全文今天闲来无事，带大家来分析一个经典电路。

如题，就是伴随我们整个童年的收音机，常用的收音机按照工作原理来说主要分为FM （调频）和AM（调幅）两种。

AM收音机最经典的电路要数六管调幅收音机。

今天，我们就来分析一下六管收音机的工作原理。

首先，拆开收音机，看看里面都有些啥。

图一收音机拆解图完整的电路图如下：图二完整电路图首先回答几个问题：（1）收音机是什么？收音机是一个能够接收无线电台广播信号，并把节目内容通过扬声器播放出来的终端设备。

（2）收听广播电台需要什么条件？首先，既然收音机是用来接收无线广播电台的设备，那么首先得有正常工作的无线广播电台，然后手里有一台工作正常的收音机。

我们通过调频旋钮来选择我们要收听的电台。

图三无线广播系统（3）收音机的原理是什么？首先，我们思考一下声音和电信号的关系。

虽然声音和电信号是两种不同的东西，但是可以通过一定方式实现两者之间的相互转化。

比如。

声音 ---> 电信号（麦克风可以将声音震动的机械能转化成电能）电信号---> 声音(扬声器，俗名喇叭，可以将电信号转化成声音信号)图四电信号和声音信号相互转换既然这样，如果电台到听众之间的距离很近的话，我们完全可以通过把麦克风产生的电信号通过电线传送到听众那里，然后使用放大器将电信号加以放大，推动喇叭发出声音。

结构如下：图五有线传输电台信号但是，一个广播电台不可能只服务于它周边的少数听众，且每个听众接根线收听电台实在是不方便。

所以，无线电台出现了。

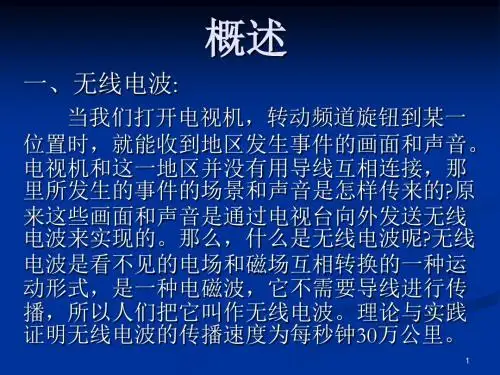

无线和有线区别在哪里那? 顾名思义，无线电台就是把电台原本需要通过电线传输的电信号，先转换成电磁波，发往空中，然后接收端通过天线接收到该电磁波，天线把接收到的电磁波转换成电信号，加以放大，推动扬声器发出声音。

结构如下：图六无线传输电信号然而，我们人类听觉范围只有20Hz～20KHz，多数人声的频率范围在340Hz～3.4KHz之间。

根据理论分析，电信号转换成电磁波的能力跟频率和天线长度有关系，即，频率越高，天线越长，电信号越容易转换成电磁波，通过天线发射出去。
