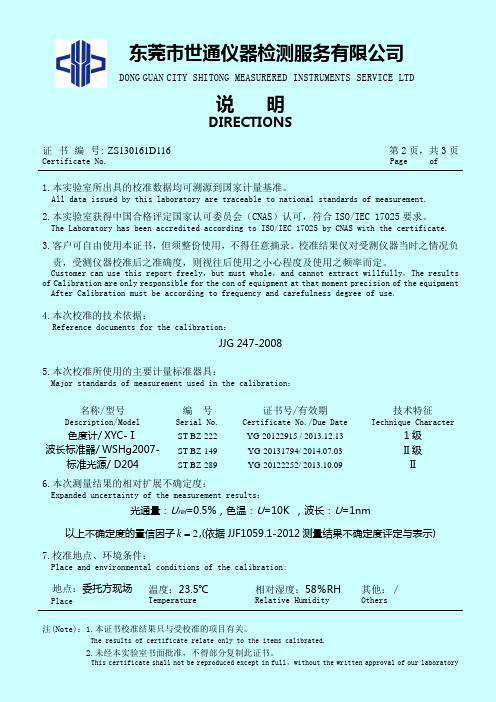

东莞市世通仪器检测服务有限公司DONG GUAN CITY SHITONG MEASURERED INSTRUMENTS SERVICE LTD说明DIRECTIONS证书编号:ZS130161D116 Certificate No. 第2页，共3页Page of1.本实验室所出具的校准数据均可溯源到国家计量基准。

All data issued by this laboratory are traceable to national standards of measurement.2.本实验室获得中国合格评定国家认可委员会（CNAS）认可，符合ISO/IEC 17025要求。

The Laboratory has been accredited according to ISO/IEC 17025 by CNAS with the certificate. 3.客户可自由使用本证书，但须整份使用，不得任意摘录。

校准结果仅对受测仪器当时之情况负责，受测仪器校准后之准确度，则视往后使用之小心程度及使用之频率而定。

Customer can use this report freely，but must whole，and cannot extract willfully，The results of Calibration are only responsible for the con of equipment at that moment precision of the equipment After Calibration must be according to frequency and carefulness degree of use.4.本次校准的技术依据：Reference documents for the calibration：JJG 247-20085.本次校准所使用的主要计量标准器具：Major standards of measurement used in the calibration：名称/型号Description/Model编号Serial No.证书号/有效期Certificate No./Due Date技术特征Technique Character色度计/XYC-ⅠST-BZ-222 YG-20122915 / 2013.12.13 1级波长标准器/WSHg2007-ⅡST-BZ-149 YG-20131794/ 2014.07.03 II级标准光源/ D204ST-BZ-289 YG-20122252/ 2013.10.09 II6.本次测量结果的相对扩展不确定度：Expanded uncertainty of the measurement results：光通量：U rel=0.5%，色温：U=10K ，波长：U=1nm 以上不确定度的置信因子2k ,(依据JJF1059.1-2012测量结果不确定度评定与表示) 7.校准地点、环境条件：Place and environmental conditions of the calibration:地点：委托方现场Place 温度：23.5℃Temperature相对湿度：58％RHRelative Humidity其他：∕Others注(Note)：1.本证书校准结果只与受校准的项目有关。

页数第 1 頁共7 頁1、目的：1.1规范积分球测量系统的测试使用，确保使用者的安全和测试的精度。

1.2指导测试人员按规程正确操作积分球测试系统。

确保测试设备的安全和测试数据的准确性。

2、适用范围本规程适用于公司购买的杭州远方公司出产的0.3米和2米的积分球测试系统和远方（EVERFINE）HAAS-1200高精度快速光谱辐射计测试与分析系统。

3、测试系统配置说明本系统配远方0.3米积分球一套，2米积分球一套，YF1000 LAMP COMPLETE ANAL YSIS SYSTEM 系统和配套的PF9811智能电量测试仪一台，WY DIGJTAL CC&CV DC POWER SUPPL Y一台，HAAS-1200精密快速光谱辐射计一台，ACCURATE ARRAY SPECTROMETER 一台，DPS智能变频交流电流AC POWER SOURCE一台，软件系统HAAS SUITE –V2,00,410，附属配置测试电脑一台，彩色打印机一台。

4、操作方法及步骤4.1.测试前检查积分卡测试系统，根据所测光源选择积分球，如测LED灯珠用0.3M的小积分球，如测试灯具用2M的大积分球。

4.2.打开积分球，将所测灯具装在积分球的测架上，接通电源，注意选接积分球接线盒上的电源插口（有灯具接线图和日光灯接线图两类）页数第 2 頁共7 頁4.3.打开PF9811智能电量测量仪开关，打开HAAS-1200光谱辐射计开关。

打开DPS交流电源开关，按下，检查DPS输出电压是否写被测灯具标称电压一致，不一致时奖DPS设定成与被测灯具标称电压和频率一致（例如：标称是220V 50Hz），OK, 然后按下DPS的输出开关，检查被测灯是否点亮，点亮OK.4.4.打开电脑和打印机，双击电脑上“大积分球HAAS S uite”测试软件图标进入光谙测试分析状态。

4.5.点击单次测试按钮“◀”，系统进入自动测试。

页数第 3 頁共7 頁4.6.测试结果出现在测试栏，双击测信息，出现测试信息对话框4.7.在测试信息对话框中输入产品型号，编号，测试人员姓名，点击确定。

功率型白光LED的非线性混合调光方法周锦荣【摘要】A nonlinear mathematical model of the relationship between the luminous flux and the color temperature of the hybrid light source is established by analyzing the hybrid dimming method of pulse width modulation (PWM) dual channel output white LED.The system uses ZigBee wireless communication module CC2530 as a dual PWM output control to SN3350 as the core of the LED constant current drive power.It achieves a duty cycle adjustable warm white and cool white two white LED color temperature and luminous flux mixed dimming control.Experiments were carried out using a high-precision, fast spectroradiometer (HAAS-2000) test system.Experimental results show that the dual PWM can achieve better control of LED color temperature and luminous flux, and the correlated color temperature of the mixed light source can be continuously adjusted in the range of 3 250 K to 15 000 K.The relative errors of theoretical calculation and system control are less than 1.70% and 8.50%, respectively, corresponding to the luminous flux and color temperature.%分析脉冲宽度调制(PWM)双通道输出白光LED的混合调光方法,建立PWM与混合光源输出的光通量和色温之间变化关系的非线性数学模型.基于ZigBee无线通信模块CC2530作为双路PWM输出,控制以SN3350为核心的LED恒流驱动电源,完成占空比可调的暖白和冷白两路白光LED的色温和光通量混合调光控制系统设计,并通过高精度快速光谱辐射计HAAS-2000测试系统进行测试.实验结果表明,双路PWM能够较好地实现对LED色温和光通量的输出大小进行控制,混合光源相关色温在3 250~15 000 K范围内连续可调.理论计算与系统控制的光通量和色温存在的相对误差分别小于1.70%和8.50%.【期刊名称】《发光学报》【年(卷),期】2017(038)009【总页数】7页(P1249-1255)【关键词】动态照明控制;LED混合调光;非线性调光;脉冲宽度调制【作者】周锦荣【作者单位】闽南师范大学物理与信息工程学院, 福建漳州 363000【正文语种】中文【中图分类】TN206;TM923LED照明光源以节能环保、光色可调、使用寿命长等优点，广泛应用于医学治疗、室内外照明、植物组培光照等领域[1-6]。

详细介绍HAAS-2000高精度快速光谱辐射计HAAS-2000 采用世界最先进的平场凹面衍射光栅和科学级CCD，可同时实现毫秒级的测量速度和实验室级的测量精度。

同时远方独创的带通色轮校正技术(BWCT)和分光-积分结合技术(SBCT)，均使HAAS-2000 的线性动态范围和杂散光处理水平处于国际领先水平。

相对光谱辐射功率、色品座标、色温、显色指数、色容差、峰值波长、主波长、平均波长、色纯度、色比、半宽度、光通量、光辐射功率、正反向电性能等。

技术特性：1. 低杂散光：通过高精度平场凹面光栅，和线性可变滤色器(LVF)及带通色轮校正技术(BWCT)技术的应用，HAAS-2000 的杂散光是原有高精度快速光谱仪的十分之一;2. 宽线性动态：SBCT 技术大大提高了HAAS-2000 的线性动态范围，此外，与普通CCD 相比，HAAS-2000 中所使用的科学级高灵敏度CCD 也很大地拓宽了线性动态范围;3. 快速：毫秒级测量速度，HAAS-2000 高精度科学级快速光谱辐射计采用科学级探测器代替机械扫描系统，可以在实现极短的测量时间，精确测量整个光谱范围; 4. 高精度：HAAS-2000 专为高精度应用场合设计，采用世界顶级的科学级制冷型的阵列探测器和平场凹面光栅，配备精密的光学系统和电子线路设计，整个系统可以实现高分辨率、高灵敏度、低噪声、低杂散光和宽动态范围达到精确测量的目的;5. 高重复性和稳定性：仪器没有机械运动的扫描机构，唯一会产生影响的温度因素也被恒温制冷技术控制到了±0.05℃的水平，测量的重复性和稳定性极高;6. 小巧：由于不含机械扫描装置，HAAS-2000 设计精巧，无机械磨损，相对寿命长，可靠性高。

HAAS 设计轻巧，非常适合需要手提的应用场合;7. NIM 和NIST 溯源：仪器直接由美国NIST 和国家计量院传递标准，量值准确度高;8. 高灵敏度：采用平场凹面光栅和HAMAMATSU TE-制冷背射式CCD，使得仪器的灵敏度极高;技术参数：(1) 波长范围：380nm-780nm(2) 波长准确度：±0.3nm，光学带宽：2.5nm(3) 杂散光：1.00E-04(BWCT 技术)(4) 色品坐标准确度：±0.0003(标准A 光源下)，±0.0015(标准色光)(5) 色品坐标重复性：±0.00015x，±0.0002y(蓝光LED)(6) 光度线性：0.3%(SBCT 技术)(7) 光通量测量范围：0.01lm~200,000lm(配不同积分球)(8) 光通量精度：1%(不计源自标准灯自身的不确定度)(9) 正向电流IF 的测量范围: 0.10mA～2000.0 mA(10) 正向电压VF 的测量范围: 0.001V～15.000V(11) 反向漏电流IR 的测量范围: 0.10μA～100.00μA(12) 正向电压VF 的测量范围: 0.001V～15.000V(13) 电性能精度：±0.2 级tips:感谢大家的阅读，本文由我司收集整编。
