中小型表贴式永磁电机的制造工艺

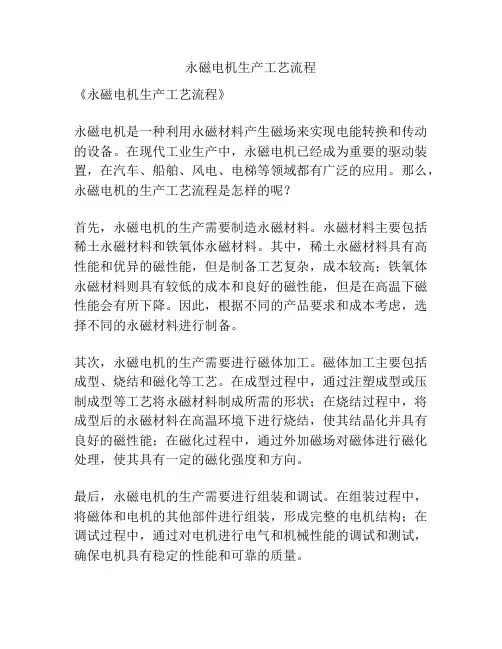

永磁电机生产工艺流程
《永磁电机生产工艺流程》
永磁电机是一种利用永磁材料产生磁场来实现电能转换和传动的设备。

在现代工业生产中，永磁电机已经成为重要的驱动装置，在汽车、船舶、风电、电梯等领域都有广泛的应用。

那么，永磁电机的生产工艺流程是怎样的呢？
首先，永磁电机的生产需要制造永磁材料。

永磁材料主要包括稀土永磁材料和铁氧体永磁材料。

其中，稀土永磁材料具有高性能和优异的磁性能，但是制备工艺复杂，成本较高；铁氧体永磁材料则具有较低的成本和良好的磁性能，但是在高温下磁性能会有所下降。

因此，根据不同的产品要求和成本考虑，选择不同的永磁材料进行制备。

其次，永磁电机的生产需要进行磁体加工。

磁体加工主要包括成型、烧结和磁化等工艺。

在成型过程中，通过注塑成型或压制成型等工艺将永磁材料制成所需的形状；在烧结过程中，将成型后的永磁材料在高温环境下进行烧结，使其结晶化并具有良好的磁性能；在磁化过程中，通过外加磁场对磁体进行磁化处理，使其具有一定的磁化强度和方向。

最后，永磁电机的生产需要进行组装和调试。

在组装过程中，将磁体和电机的其他部件进行组装，形成完整的电机结构；在调试过程中，通过对电机进行电气和机械性能的调试和测试，确保电机具有稳定的性能和可靠的质量。

总的来说，永磁电机的生产工艺流程包括永磁材料制备、磁体加工和电机组装调试三个主要环节。

随着永磁电机技术的不断发展和完善，其生产工艺也在不断地进行优化和改进，以满足不同行业对永磁电机的需求。

表贴式永磁同步电动机是一种广泛应用于各种电动车辆和工业设备中的电机类型。

它以其高效率、高功率密度和良好的动态特性而备受关注。

本文将介绍表贴式永磁同步电动机的典型结构和工作原理，帮助读者更好地理解和应用这一先进的电机技术。

一、电机结构1. 定子结构表贴式永磁同步电动机的定子结构采用传统的三相绕组，通常由三个对称分布的线圈组成。

这些线圈沿着定子的内部表面环绕，形成一个均匀的环形结构。

定子绕组中的导线经过绝缘处理，以防止电流泄漏和相互短路。

2. 转子结构表贴式永磁同步电动机的转子结构是其独特之处。

与传统的感应电动机不同，表贴式永磁同步电动机的转子上装有一组稀土永磁体，这些永磁体以特定的方式粘贴在转子表面上，形成了一个永磁转子。

这种设计使得电机具有更高的磁场密度和更强的磁场稳定性。

3. 轴承和冷却系统为了保证电机的稳定运行和可靠性，表贴式永磁同步电动机通常配备有高精度的轴承系统，以减少转子与定子之间的摩擦耗损。

电机还需要一个有效的冷却系统，以控制电机温度并防止过热损坏。

二、工作原理1. 磁场生成当三相交流电源施加在定子绕组上时，会产生一个旋转磁场。

这个旋转磁场会与转子上的永磁体相互作用，导致转子上的永磁体产生一个旋转磁场。

这个旋转磁场会导致转子产生转矩，驱动电机运转。

2. 同步运行由于转子上的永磁体与定子上的旋转磁场同步运行，因此这种电机被称为同步电机。

同步电机的运行速度与供电频率的倍数成正比，因此在工业应用中通常需要配合变频器等调速设备进行匹配使用。

3. 控制技术为了实现精准的转矩控制和速度调节，表贴式永磁同步电动机通常需要配合先进的电机控制技术。

磁场定向控制、矢量控制等技术可以有效地优化电机的性能，并保证其在不同工况下的稳定运行。

以上就是表贴式永磁同步电动机的典型结构和工作原理的介绍。

这种电机类型在电动汽车、轨道交通、工业机械等领域有着广泛的应用前景。

随着先进材料和电机控制技术的不断发展，表贴式永磁同步电动机必将在未来发挥越来越重要的作用。

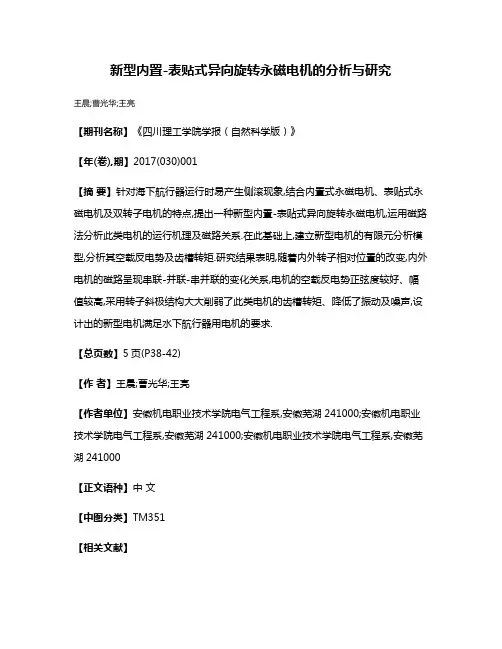

新型内置-表贴式异向旋转永磁电机的分析与研究
王晨;曹光华;王亮
【期刊名称】《四川理工学院学报（自然科学版）》
【年(卷),期】2017(030)001
【摘要】针对海下航行器运行时易产生侧滚现象,结合内置式永磁电机、表贴式永磁电机及双转子电机的特点,提出一种新型内置-表贴式异向旋转永磁电机,运用磁路法分析此类电机的运行机理及磁路关系.在此基础上,建立新型电机的有限元分析模型,分析其空载反电势及齿槽转矩.研究结果表明,随着内外转子相对位置的改变,内外电机的磁路呈现串联-并联-串并联的变化关系,电机的空载反电势正弦度较好、幅值较高,采用转子斜极结构大大削弱了此类电机的齿槽转矩、降低了振动及噪声,设计出的新型电机满足水下航行器用电机的要求.
【总页数】5页(P38-42)
【作者】王晨;曹光华;王亮
【作者单位】安徽机电职业技术学院电气工程系,安徽芜湖241000;安徽机电职业技术学院电气工程系,安徽芜湖241000;安徽机电职业技术学院电气工程系,安徽芜湖241000
【正文语种】中文
【中图分类】TM351
【相关文献】
1.表贴式与内置式永磁风力发电机的电磁计算与分析 [J], 王步瑶;王振;王孝朋
2.表贴式与内置式永磁同步风力发电机的轴电流模型对比分析 [J], 刘瑞芳;孟延停
3.面贴式异向旋转双转子永磁电机的磁场解析计算 [J], 张凤阁;陈进华;刘光伟;张武
4.新型表贴-内置式永磁同步电机谐波分析与优化 [J], 林颖;井立兵
5.考虑温升梯度影响的表贴式高速永磁电机转子强度分析 [J], 陈亮亮;冯惊鸿;熊茹;祝长生;伍家驹;李志农
因版权原因，仅展示原文概要，查看原文内容请购买。

永磁同步电机制作工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!永磁同步电机是一种将电能转化为机械能的装置，其制作工艺流程较为复杂，主要包括以下几个步骤：1. 设计电机参数在制作永磁同步电机之前，首先要根据实际应用需求，设计电机的各项参数，如功率、电压、频率、转速、极对数等。

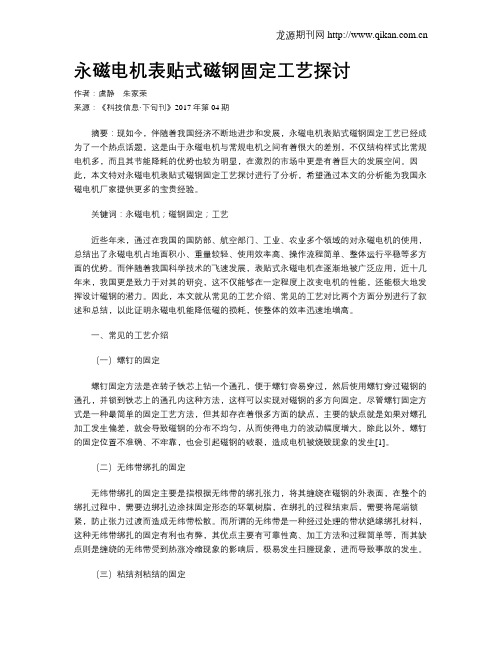

永磁电机表贴式磁钢固定工艺探讨作者：虞静朱家荣来源：《科技信息·下旬刊》2017年第04期摘要：现如今，伴随着我国经济不断地进步和发展，永磁电机表贴式磁钢固定工艺已经成为了一个热点话题，这是由于永磁电机与常规电机之间有着很大的差别，不仅结构样式比常规电机多，而且其节能降耗的优势也较为明显，在激烈的市场中更是有着巨大的发展空间。

因此，本文特对永磁电机表贴式磁钢固定工艺探讨进行了分析，希望通过本文的分析能为我国永磁电机厂家提供更多的宝贵经验。

关键词：永磁电机；磁钢固定；工艺近些年来，通过在我国的国防部、航空部门、工业、农业多个领域的对永磁电机的使用，总结出了永磁电机占地面积小、重量较轻、使用效率高、操作流程简单、整体运行平稳等多方面的优势。

而伴随着我国科学技术的飞速发展，表贴式永磁电机在逐渐地被广泛应用，近十几年来，我国更是致力于对其的研究，这不仅能够在一定程度上改变电机的性能，还能极大地发挥设计磁钢的潜力。

因此，本文就从常见的工艺介绍、常见的工艺对比两个方面分别进行了叙述和总结，以此证明永磁电机能降低磁的损耗，使整体的效率迅速地增高。

一、常见的工艺介绍（一）螺钉的固定螺钉固定方法是在转子铁芯上钻一个通孔，便于螺钉容易穿过，然后使用螺钉穿过磁钢的通孔，并锁到铁芯上的通孔内这种方法，这样可以实现对磁钢的多方向固定。

尽管螺钉固定方式是一种最简单的固定工艺方法，但其却存在着很多方面的缺点，主要的缺点就是如果对螺孔加工发生偏差，就会导致磁钢的分布不均匀，从而使得电力的波动幅度增大。

除此以外，螺钉的固定位置不准确、不牢靠，也会引起磁钢的破裂，造成电机被烧毁现象的发生[1]。

（二）无纬带绑扎的固定无纬带绑扎的固定主要是指根据无纬带的绑扎张力，将其缠绕在磁钢的外表面，在整个的绑扎过程中，需要边绑扎边涂抹固定形态的环氧树脂，在绑扎的过程结束后，需要将尾端锁紧，防止张力过渡而造成无纬带松散。

而所谓的无纬带是一种经过处理的带状绝缘绑扎材料，这种无纬带绑扎的固定有利也有弊，其优点主要有可靠性高、加工方法和过程简单等，而其缺点则是缠绕的无纬带受到热涨冷缩现象的影响后，极易发生扫膛现象，进而导致事故的发生。

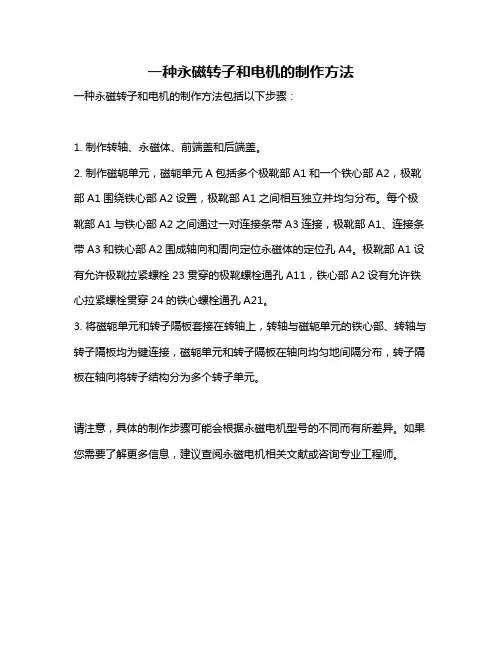

一种永磁转子和电机的制作方法
一种永磁转子和电机的制作方法包括以下步骤：
1. 制作转轴、永磁体、前端盖和后端盖。

2. 制作磁轭单元，磁轭单元A包括多个极靴部A1和一个铁心部A2，极靴部A1围绕铁心部A2设置，极靴部A1之间相互独立并均匀分布。

每个极靴部A1与铁心部A2之间通过一对连接条带A3连接，极靴部A1、连接条带A3和铁心部A2围成轴向和周向定位永磁体的定位孔A4。

极靴部A1设有允许极靴拉紧螺栓23贯穿的极靴螺栓通孔A11，铁心部A2设有允许铁心拉紧螺栓贯穿24的铁心螺栓通孔A21。

3. 将磁轭单元和转子隔板套接在转轴上，转轴与磁轭单元的铁心部、转轴与转子隔板均为键连接，磁轭单元和转子隔板在轴向均匀地间隔分布，转子隔板在轴向将转子结构分为多个转子单元。

请注意，具体的制作步骤可能会根据永磁电机型号的不同而有所差异。

如果您需要了解更多信息，建议查阅永磁电机相关文献或咨询专业工程师。

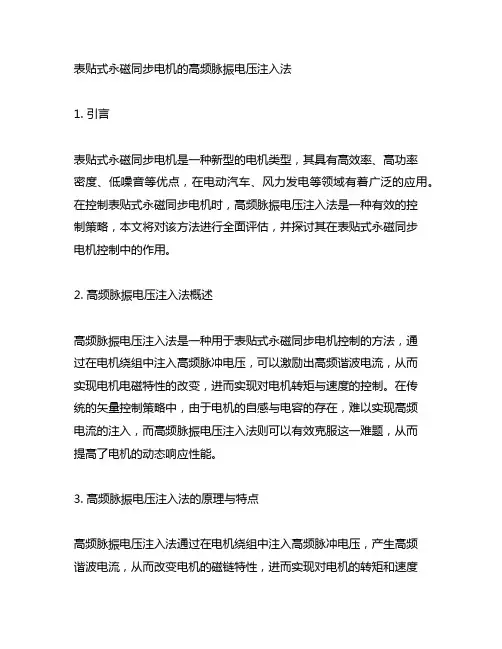

表贴式永磁同步电机的高频脉振电压注入法1. 引言表贴式永磁同步电机是一种新型的电机类型，其具有高效率、高功率密度、低噪音等优点，在电动汽车、风力发电等领域有着广泛的应用。

在控制表贴式永磁同步电机时，高频脉振电压注入法是一种有效的控制策略，本文将对该方法进行全面评估，并探讨其在表贴式永磁同步电机控制中的作用。

2. 高频脉振电压注入法概述高频脉振电压注入法是一种用于表贴式永磁同步电机控制的方法，通过在电机绕组中注入高频脉冲电压，可以激励出高频谐波电流，从而实现电机电磁特性的改变，进而实现对电机转矩与速度的控制。

在传统的矢量控制策略中，由于电机的自感与电容的存在，难以实现高频电流的注入，而高频脉振电压注入法则可以有效克服这一难题，从而提高了电机的动态响应性能。

3. 高频脉振电压注入法的原理与特点高频脉振电压注入法通过在电机绕组中注入高频脉冲电压，产生高频谐波电流，从而改变电机的磁链特性，进而实现对电机的转矩和速度的控制。

其特点包括高精度、动态性能好、适用范围广等优点，在表贴式永磁同步电机的控制中具有重要的意义。

4. 高频脉振电压注入法的应用及效果在表贴式永磁同步电机的控制中，高频脉振电压注入法可以有效地提高电机的动态性能、抑制谐波、提高效率等方面起到了重要作用。

特别是在电动汽车、风力发电等领域，高频脉振电压注入法可以更好地实现电机的精准控制，提高系统的整体性能。

5. 个人观点和总结高频脉振电压注入法作为一种先进的电机控制方法，在表贴式永磁同步电机的控制中具有重要意义。

通过本文的讨论，深入了解了高频脉振电压注入法的原理、特点和应用，认识到了其对电机控制性能的重要作用。

相信随着技术的不断发展，高频脉振电压注入法将在表贴式永磁同步电机控制中发挥越来越重要的作用。

高频脉振电压注入法作为一种先进的电机控制方法，在表贴式永磁同步电机的控制中具有重要意义。

通过在电机绕组中注入高频脉冲电压，可以激励出高频谐波电流，从而实现对电机的转矩和速度的精准控制。

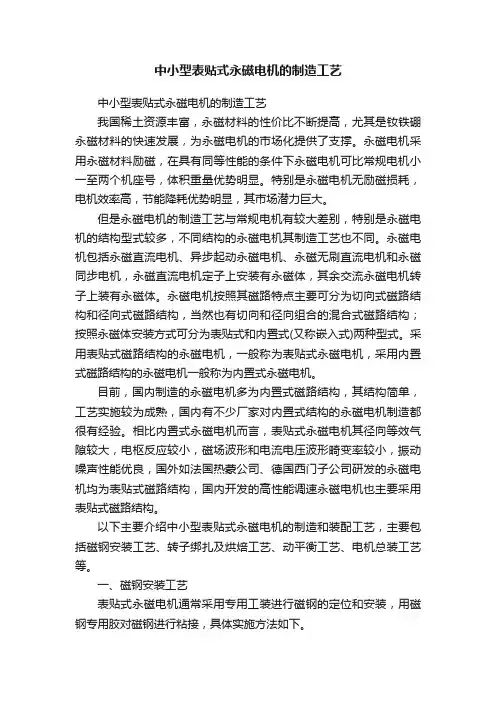

中小型表贴式永磁电机的制造工艺中小型表贴式永磁电机的制造工艺我国稀土资源丰富，永磁材料的性价比不断提高，尤其是钕铁硼永磁材料的快速发展，为永磁电机的市场化提供了支撑。

永磁电机采用永磁材料励磁，在具有同等性能的条件下永磁电机可比常规电机小一至两个机座号，体积重量优势明显。

特别是永磁电机无励磁损耗，电机效率高，节能降耗优势明显，其市场潜力巨大。

但是永磁电机的制造工艺与常规电机有较大差别，特别是永磁电机的结构型式较多，不同结构的永磁电机其制造工艺也不同。

永磁电机包括永磁直流电机、异步起动永磁电机、永磁无刷直流电机和永磁同步电机，永磁直流电机定子上安装有永磁体，其余交流永磁电机转子上装有永磁体。

永磁电机按照其磁路特点主要可分为切向式磁路结构和径向式磁路结构，当然也有切向和径向组合的混合式磁路结构；按照永磁体安装方式可分为表贴式和内置式(又称嵌入式)两种型式。

采用表贴式磁路结构的永磁电机，一般称为表贴式永磁电机，采用内置式磁路结构的永磁电机一般称为内置式永磁电机。

目前，国内制造的永磁电机多为内置式磁路结构，其结构简单，工艺实施较为成熟，国内有不少厂家对内置式结构的永磁电机制造都很有经验。

相比内置式永磁电机而言，表贴式永磁电机其径向等效气隙较大，电枢反应较小，磁场波形和电流电压波形畸变率较小，振动噪声性能优良，国外如法国热蒙公司、德国西门子公司研发的永磁电机均为表贴式磁路结构，国内开发的高性能调速永磁电机也主要采用表贴式磁路结构。

以下主要介绍中小型表贴式永磁电机的制造和装配工艺，主要包括磁钢安装工艺、转子绑扎及烘焙工艺、动平衡工艺、电机总装工艺等。

一、磁钢安装工艺表贴式永磁电机通常采用专用工装进行磁钢的定位和安装，用磁钢专用胶对磁钢进行粘接，具体实施方法如下。

1、安装前的准备首先清理安装场地，设置围栏，确保工作台面无铁屑杂质，并准备非导磁支撑架、非导磁螺丝刀和扳手、橡皮泥、磁钢专用胶、与磁钢尺寸一致的非导磁工件、磁钢安装用工装等。

永磁电机的制作方法永磁电机是一种利用永磁体产生磁场并与电流相互作用而产生转动的机械设备。

它具有高效节能、工作牢靠、结构简单、维护便利等优点，广泛应用于现代化工业和生活中。

本文将介绍永磁电机的制作方法。

一、材料准备1.宽电铝片2.永磁材料：铁氧体、钕铁硼等。

3.绕线、绝缘材料：石蜡、胶带等。

4.电容器、电阻等基础元件5.定子和转子的铸造模具、砂型和材料6.转子轴等机械加工件7.线材、接线端子等配件二、制作步骤1.制作定子（1）铸造定子铸件。

首先，依据永磁电机的需要，设计出合适的定子承载结构，并制作相应的铸造模具和砂型。

然后，将定子铸件放入高温炉内进行热处理，以达到正确的材料强度和硬度。

（2）制作定子线圈。

将绕线轴固定在定子上，用手动绕线机从定子的初始凸起端开始将线圈绕上去。

在绕线过程中，需使用肯定的张力和转角，以确保绕线的均匀性和美观度。

绕线完成后，将线圈外层涂上石蜡等绝缘材料。

2.制作转子（1）铸造转子铸件。

同定子一样，依据永磁电机的需求，设计好转子的形状和结构，并制作相应的铸造模具和砂型。

然后，将转子铸件放入高温炉内进行热处理，以达到正确的材料强度和硬度。

（2）制作转子磁体。

使用铁氧体、钕铁硼等永磁材料，依据转子的轴向和磁极数目，制作出合适的转子磁体。

然后，在转子铸件上依照磁极排列的先后次序依次粘贴好永磁体，并使用定位夹具固定。

（3）安装转子轴和配件。

将转子轴固定在转子铸件中心位置，并依据需要添加保护罩、散热片等机械加工件。

3.组装永磁电机将定子和转子装配在一起，依据需要加入电容器、电阻等基础元件。

然后，需要进行一系列的调试和检验，确保电机的电气性能和机械性能都达到要求。

最后，将电机封装，包括安装散热器、外壳、连线端子等配件，使得电机能够正常使用。

以上就是永磁电机的制作方法的介绍。

当然，这里只是概述了制作过程的大致步骤和材料准备，并不能代表制作的全部细节和注意事项。

在实在实际制作过程中，还需要依据实在情况进行相应的调整和改进。
