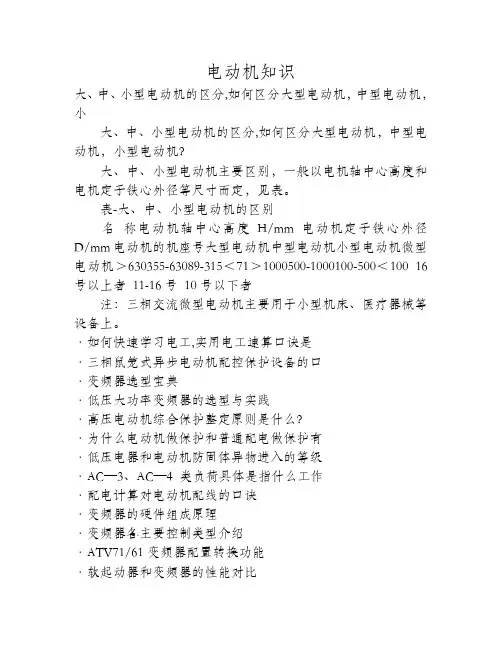

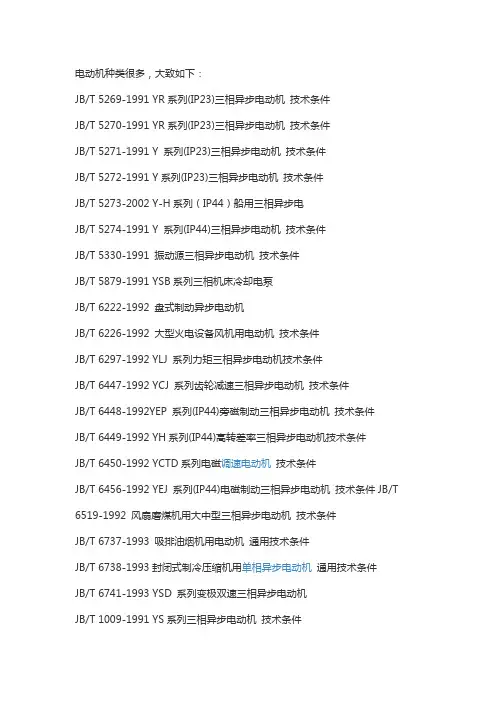

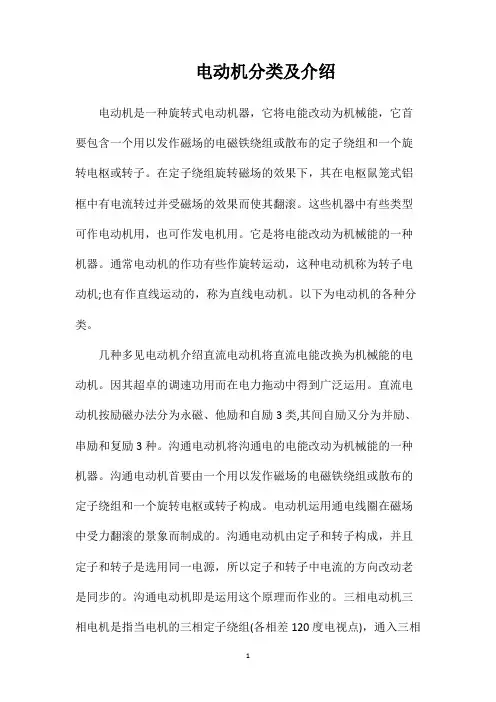

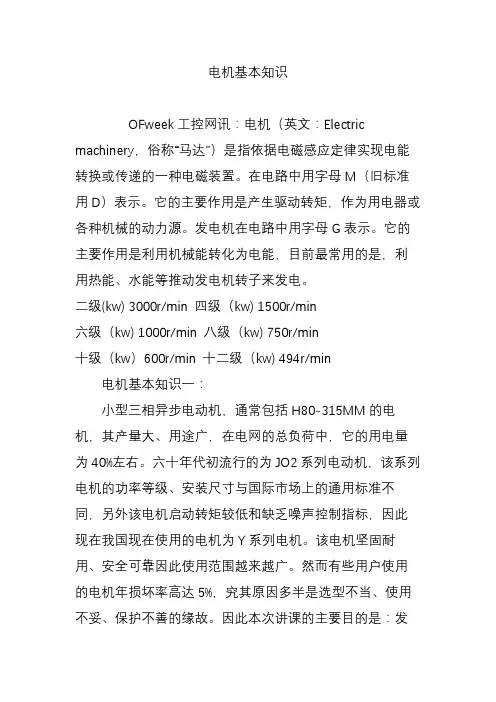

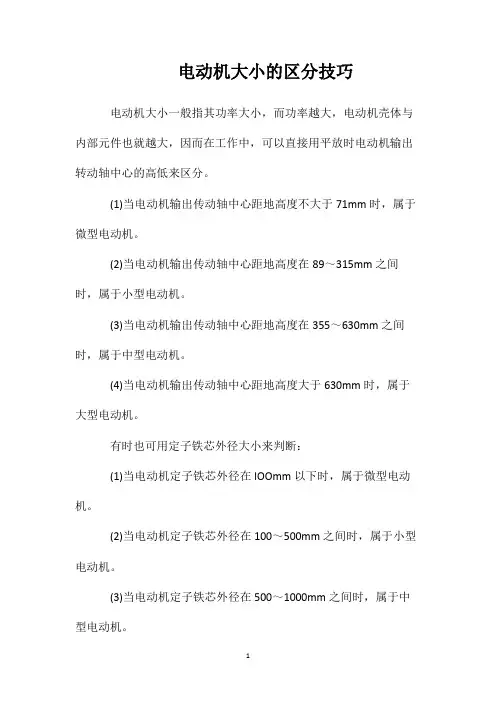

电动机知识大、中、小型电动机的区分,如何区分大型电动机，中型电动机，小大、中、小型电动机的区分,如何区分大型电动机，中型电动机，小型电动机？大、中、小型电动机主要区别，一般以电机轴中心高度和电机定子铁心外径等尺寸而定，见表。
表-大、中、小型电动机的区别名称电动机轴中心高度H/mm电动机定子铁心外径D/mm电动机的机座号大型电动机中型电动机小型电动机微型电动机＞630355-63089-315＜71＞100-500＜100 16号以上者11-16号10号以下者注：三相交流微型电动机主要用于小型机床、医疗器械等设备上。

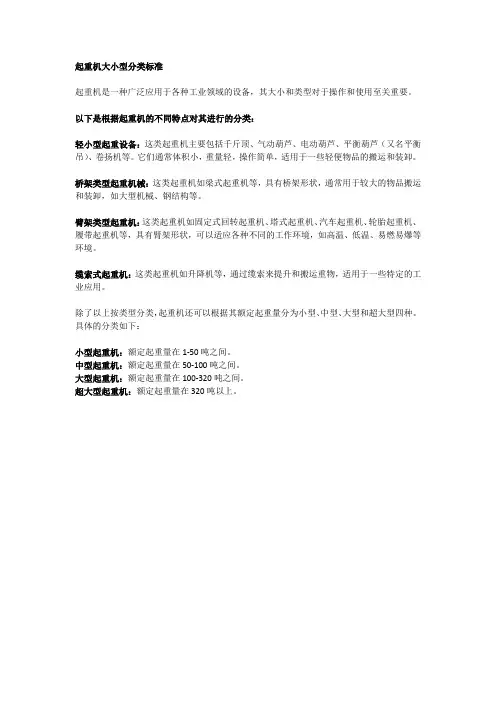

·如何快速学习电工,实用电工速算口诀是·三相鼠笼式异步电动机配控保护设备的口·变频器选型宝典·低压大功率变频器的选型与实践·高压电动机综合保护整定原则是什么？·为什么电动机做保护和普通配电做保护有·低压电器和电动机防固体异物进入的等级·AC—3、AC—4 类负荷具体是指什么工作·配电计算对电动机配线的口诀·变频器的硬件组成原理·变频器各主要控制类型介绍·ATV71/61变频器配置转换功能·软起动器和变频器的性能对比·变频器的类型·变频器与三相交流电动机·ATV71变频器高速提升功能Domain:dnf辅助More:d2gs2f ·ATV71变频器故障解决实例·ATV71变频器的硬件接线方法·通用变频器相对于软起动器的3大优势·变频调速理论原理·ATV71变频器简介·变频调速方法与其他调速方法的比较·电动机过热断电保护电路图_电路图·轿车中央门锁装置·星形接法的电动机断相保护电路_电路图·Y100LY系列电动机接线方法电路图_电路·三相异步电动机的过载保护·三相异步电动机启动维护与故障排除·Y/YR系列（IP23）三相异步电动机·起重机液压推杆制动器的故障分析及对策收录时间:2013年10月14日00:55:06来源:网络作者:匿名随着起重机的不断发展，传统控制技术难以满足起重机越来越高的调速和控制要求。
在电子技术飞速发展的今天，起重机与电子技术的结合越来越紧密，如采用PLC取代继电器进行逻辑控制，交流变频调速装置取代传统的电动机转子串电阻的调速方式等。
在选型对比基础上，本项目电动机调速装置采用了先进的变频调速方案，变频器最终选型为ABB变频器ACS800，电动机选用专用鼠笼变频电动机。
在众多交流变频调速装置中，ABB变频器以其性能的稳定性，选件扩展功能的丰富性，编程环境的灵活性，力矩特性的优良性和在不同场合使用的适应性，使其在变频器高端市场中占有相当重要的地位。
ACC800变频器是ACS800系列中具有提升机应用程序的重要一员，它在全功率范围内统一使用了相同的控制技术，例如起动向导，自定义编程，DTC控制等，非常适合作为起重机主起升变频器使用。
本文结合南京梅山冶金发展有限公司设备分公司所负责维修管理的宝钢集团梅钢冷轧厂27台桥式起重机变频调速控制系统，详细介绍ACC800变频器在起重机主起升中的应用。
1DTC控制技术DTC（直接转矩控制，DirectTorqueControl）技术是ACS800变频器的核心技术，是交流传动系统的高性能控制方法之一，它具有控制算法简单，易于数字化实现和鲁棒性强的特点。
其实质是利用空间矢量坐标的概念，在定子坐标系下建立异步电动机空间矢量数学模型，通过测量三相定子电压和电流（或中间直流电压）直接计算电动机转矩和磁链的实际值，并与给定转矩和磁链进行比较，开关逻辑单元根据磁链比较器和转矩比较器的输出选择合适的逆变器电压矢量（开关状态）。
定子给定磁链和对应的电磁转矩的实际值，可以用定子电压和电流测量值直接计算得到。
在计算中，只需要一个电动机参数―――定子电阻，这一点和几乎需要全部电动机参数的直接转子磁链定向控制（矢量控制）形成了鲜明对比，极大地减轻了微处理器的计算负担，提高了运算速度。
直接转矩控制结构较为简单，可以实现快速的转矩响应（不大于5ms）。
2防止溜钩控制作为起重用变频系统，其控制重点之一是在电动机处于回馈制动状态下系统的可靠性（"回馈"是指电动机处于发电状态时通过逆变桥向变频器中间直流回路注入电能），尤其需要引起注意的是主起升机构的防止溜钩控制。
溜钩是指在电磁制动器抱住之前和松开之后的瞬间，极易发生重物由停止状态出现下滑的现象。
电磁制动器从通电到断电（或从断电到通电）需要的时间大约为016s（视起重机型号和起重量大小而定），变频器如过早停止输出，将容易出现溜钩，因此变频器必须避免在电磁制动器抱闸的情况下输出较高频率，以免发生"过流"而跳闸的误动作。
防止溜钩现象的方法是利用变频器零速全转矩功能和直流制动励磁功能。
零速全转矩功能，即变频器可以在速度为零的状态下，保持电动机有足够大的转矩，从而保证起重设备在速度为零时，电动机能够使重物在空中停止，直到电磁制动器将轴抱住为止，以防止溜钩的发生。
直流制动励磁功能，即变频器在起动之前自动进行直流强励磁，使电动机有足够大的起动转矩，维持重物在空中的停止状态，以保证电磁制动器在释放过程中不会发生溜钩。
3系统硬件配置梅钢冷轧桥式起重机上应用的ACS800变频器调速系统由电控柜，大小车变频控制柜，起升变频控制柜，联动控制台等组成。
主起升采用1台ACC800变频器驱动1台起升专用电动机，并在电动机轴尾安装1台速度编码器，做速度反馈用。
该速度编码器用来提高低速状态下电动机模型的速度和转矩计算精度，保证转矩验证，开闭闸等功能。
主起升采用斩波器加制动电阻实现制动功能，斩波器与制动电阻串联后接入变频器整桥与逆变桥之间的直流回路中，并由变频器根据中间直流回路电压高低控制斩波器接通与否（即控制制动电阻的投切）。
变频器配有RPBA201接口卡件，提供标准的Profibus2DP 现场总线接口，用于与PLC通信控制，并接收PLC发来的开，停车命令和速度设定值等控制参数。
4起升变频器功能参数设置ABB变频器在出厂时，所有功能码都已设置。
但是，起重机变频调速系统的要求与工厂设定值不尽相同，所以，ACC800中一些重要的功能参数需要重新设定。
（1）起动数据（参数组99）参数99102（用于提升类传动，但不包括主/从总线通信功能）：CRANE；参数99104（电动机控制模式）：DTC（直接转矩控制）；参数99105～99109（电动机常规铭牌参数）：按照电动机的铭牌参数输入。
（2）数字输入（参数组10）参数10101～10113（数字输入接口预置参数）：按照变频器外围接口定义进行设置，限于篇幅，不再赘述。
（3）限幅（参数组20）参数20101（运行范围的最小速度）：-1000 r/min（根据实际电动机参数进行设定）；参数20102（运行范围的最大速度）：1000r/min（根据实际电动机参数进行设定）；参数20103（最大输出电流）：120%；参数20104（最大正输出转矩）：150%；参数20104（最大负输出转矩）：-150%；参数20106（直流过压控制器参数）：OFF（本例中ACC800变频器使用了动力制动方式，此参数设为OFF后，制动斩波器才能投入运行）。
（4）脉冲编码器（参数组50）参数50101（脉冲编码器每转脉冲数）：1024；参数50103（编码器故障）：FAULT（如果监测到编码器故障或编码器通信失败时，ACC800变频器显示故障并停机）。
（5）提升机（参数组64）参数64101（独立运行选择）：FALSE；64103（高速值1）：98%；64106（给定曲线形状）：0（直线）；参数64110（控制类型选择）：FBJOYSTICK.（6）逻辑处理器（参数组65）参数65101（电动机停止后是否保持电动机磁场选择）：TRUE（在电动机停止后保持电动机磁场为"ON"）；参数65102（ON脉冲延时时间）：5s.（7）转矩验证（参数组66）参数66101（转矩验证选择）：TRUE（转矩验证有效，要求有脉冲编码器）。
（8）机械制动控制（参数组67）参数67106（相对零速值）：3%；参数67109（起动转矩选择器）：AUTOTQMEM（自动转矩记忆）。
（9）给定处理器（参数组69）参数69101（对应100%给定设置电动机速度）：980r/min （根据实际电动机参数进行设定）；参数69102（正向加速时间）：3s；参数69103（反向加速时间）：3s；参数69104（正向减速时间）：3s；参数69105（反向减速时间）：3s.（10）可选模块（参数组98）参数98101（脉冲编码器模块选择）：RTAC2 SLOT2（脉冲编码器模块类型为RTAC，连接接口为传动控制单元的选件插槽2）；参数98102（通信模块选择）：FIELDBUS（激活外部串行通信并选择外部串行通信接口）。
5试运行变频调速系统的功能参数设定完后，就可进行系统试运行。
应先在变频器操作盘上进行速度给定，手动起动变频器，让起升电动机空载运转一段时间，并且这种试运行可以在5，10，15，20，25，35，50Hz等几个频率点进行，注意观察电动机的运转方向是否正确，转速是否平稳，显示数据是否正确，温升是否正常，加减速是否平滑等。
单台变频器试运行正确后，再接入脉冲编码器模块进行速度闭环调试，试运行起升机构变频调速系统。
起升变频器手动运行无误后，就可接入PLC控制系统，进行整机联调。
整机联调中，关键要注意观察变频器起动与停止时，主起升机械制动器的开闭反应是否快速，钩头是否存在溜钩现象等。
其次还要注意观察钩头在下降过程中，制动单元和制动电阻投运后，其温升是否正常。
在重物下放过程中，重物的势能会释放出来，此时电动机将工作在反向发电状态。
在钩头下降过程中，电动机通过逆变桥向变频器中间直流回路充电，当直流回路的电压高于变频器系统设定值时，变频器控制斩波器接通，进而使制动电阻投入工作，以消耗变频器中间直流回路多余的电能，确保变频器中间直流回路电压稳定在一个特定电压范围内。
