什么是超临界变压直流锅炉

超临界锅炉参数
超临界压力锅炉是指主蒸汽压力超过临界压力 MPa的锅炉。

大容量超临界压力锅炉的主蒸汽压力通常定在 MPa左右。

当主蒸汽压力达到
25\~31MPa时，称为超超临界压力锅炉（ultra super critical Pressure boiler）。

超临界锅炉的主要参数包括：
1. 主蒸汽压力：超临界压力锅炉的主蒸汽压力超过 MPa，通常在 MPa左右。

当主蒸汽压力达到25\~31MPa时，则被称为超超临界压力锅炉。

2. 过热蒸汽流量：如DG1900/Ⅱ1型配600 MW发电机组的超临界直流锅炉，其过热蒸汽流量为1900 t/h。

3. 过热器出口汽压：如上述锅炉，其过热器出口汽压为 MPa。

4. 过热器出口汽温：如上述锅炉，其过热器出口汽温为571℃。

5. 再热蒸汽流量：如上述锅炉，其再热蒸汽流量为 t/h。

6. 再热器进口汽压和出口汽压：如上述锅炉，其再热器进口汽压为 MPa，出口汽压为 MPa。

7. 再热器进口汽温与出口汽温：如上述锅炉，其再热器进口汽温为322℃，出口汽温为569℃。

8. 省煤器进口给水温度：如上述锅炉，其省煤器进口给水温度为284℃。

此外，超临界锅炉的设计和结构特点也包括一次再热、前后墙对冲燃烧单炉膛、尾部双烟道结构、挡板调节再热汽温、固态排渣、全钢构架、全悬吊结构、平衡通风以及露天布置等。

如需了解更多参数或信息，建议查阅专业资料或咨询专业人士。

超超临界机组和超临界机组火电厂超超临界机组和超临界机组指的是锅炉内工质的压力。

锅炉内的工质都是水，水的临界压力是:22.115MPA 347.15℃；在这个压力和温度时，水和蒸汽的密度是相同的，就叫水的临界点，炉内工质压力低于这个压力就叫亚临界锅炉，大于这个压力就是超临界锅炉，炉内蒸汽温度不低于593℃或蒸汽压力不低于31 MPa被称为超超临界。

超临界、超超临界火电机组具有显著的节能和改善环境的效果，超超临界机组与超临界机组相比，热效率要提高1.2%，一年就可节约6000吨优质煤。

未来火电建设将主要是发展高效率高参数的超临界（SC）和超超临界（USC）火电机组，它们在发达国家已得到广泛的研究和应用。

大型超临界锅炉的特点超临界火电技术由于参数本身的特点决定了超临界锅炉只能采用直流锅炉，在超临界锅炉内随着压力的提高，水的饱和温度也随之提高，汽化潜热减少，水和汽的密度差也随之减少。

当压力提高到临界压力（22.12Mpa）时，汽化潜热为0，汽和水的密度差也等于零，水在该压力下加热到临界温度（374.15℃）时即全部汽化成蒸汽。

超临界压力临界压力时情况相同，当水被加热到相应压力下的相变点（临界温度）时即全部汽化。

因此超临界压力下水变成蒸汽不再存在汽水两相区，由此可知，超临界压力直流锅炉由水变成过热蒸汽经历了两个阶段即加热和过热，而工质状态由水逐渐变成过热蒸汽。

因此超临界直流锅炉没有汽包，启停速度快，与一般亚临界汽包炉相比，超临界直流锅炉启动到满负荷运行，变负荷速度可提高1倍左右，变压运行的超临界直流锅炉在亚临界压力范围内超临界压力范围内工作时，都存在工质的热膨胀现象，并且在亚临界压力范围内可能出现膜态沸腾；在超临界压力范围内可能出现类膜态沸腾。

超临界直流锅炉要求的汽水品质高，要求凝结水进行100%除盐处理。

由于超临界直流锅炉水冷壁的流动阻力全部依靠给水泵克服，所需的压头高，即提高了制造成本又增加了运行耗电量且直流锅炉普遍存在着流动不稳定性、热偏差和脉动水动力问题。

超临界锅炉的简介一. 锅炉的作用和要求1、锅炉的作用锅炉（Boiler）是指利用燃料的燃烧热能或其他热能加热给水（或其他工质）以生产规定参数和品质的蒸汽、热水（或其他工质、或其他工质蒸汽）的机械设备。

用以发电的锅炉称电站锅炉或电厂锅炉，又泛称为蒸汽发生器（Steam Generator）。

在电站锅炉中，通常将化石燃料（煤、石油、天然气等）燃烧释放出来的热能，通过受热面的金属壁面传给其中的工质——水，把水加热成具有一定压力和温度的蒸汽。

蒸汽驱动汽轮机，把热能转变为机械能；汽轮机再带动发电机，将机械能转变为电能供给用户。

电站锅炉中的“锅”指的是工质流经的各个受热面，一般包括省煤器、水冷壁、过热器及再热器等以及通流分离器件如联箱、汽包（汽水分离器）等；“炉”一般指的是燃料的燃烧场所以及烟气通道，如炉膛、水平烟道及尾部烟道等。

2、电力系统运行对电站锅炉提出的要求电力是不能大规模储存的，所以对于电站锅炉来说，它的出力要随外界的负荷需要而变化，这是发电厂生产的一个重要特点。

电站锅炉要达到这一要求，就必须按照外界负荷需要及时调整燃料量、风量以及给水量。

尤其是现在趋向于大电网运行，电力需求的峰谷差可以达到电网容量的50%左右，所以要求电站锅炉要具有很大的变负荷运行能力。

概括说来，对电站锅炉总的要求是即要安全稳定又要经济。

因此，对电站锅炉的基本要求有以下几点：1）锅炉的蒸发量要满足汽轮发电机组的要求，能够在铭牌参数下长期运行，并具有较强的调峰能力。

2）在宽负荷范围内运行时能够保持正常的汽温和汽压。

3）锅炉要具有较高的经济性。

4）耗用钢材量要少，以减少初投资，降低成本。

5）锅炉在运行中要具有较强的自稳定能力。

二. 锅炉的分类锅炉的分类可以按循环方式、燃烧方式、排渣方式、运行方式以及燃料、蒸汽参数、炉型、通风方式等进行分类，其中按循环方式和蒸汽参数的分类最为常见。

1、按循环方式分类锅炉按照循环方式可分为自然循环锅炉、控制循环锅炉和直流锅炉。

什么是汽包锅炉、直流锅炉、超临界锅炉和
废热锅炉？
（1）汽包锅炉锅炉给水经省煤器提高水温后进入汽包，然后由下降管经下联箱进入上升管（即水冷壁或炉管），在上升管中，吸收炉膛里的热量成为汽水混合物又回到汽包中，汽水混合物在汽包中进行汽、水分离，分离出的饱和蒸汽导入过热器内被加热为过热蒸汽送去做功。

这一类型炉称汽包锅炉。

（2）直流锅炉是从管束的一端供水，并经长束管子内加热、蒸发、过热，然后在管的另一端产生过热蒸汽的锅炉。

（3）超临界锅炉工作压力超过22.45MPa的锅炉。

在临界压力下，汽水的密度差等于零，因此，无法像汽包锅炉那样利用汽水的密度差建立压头，进行自然循环流动，只有用直流锅炉型式，依靠外部动力（如水泵）进行强制循环流动，所以超临界锅炉实际上都是直流锅炉。

（4）废热锅炉是利用各种工艺过程所产生的废热作为热源来生产蒸汽或热水的锅炉。

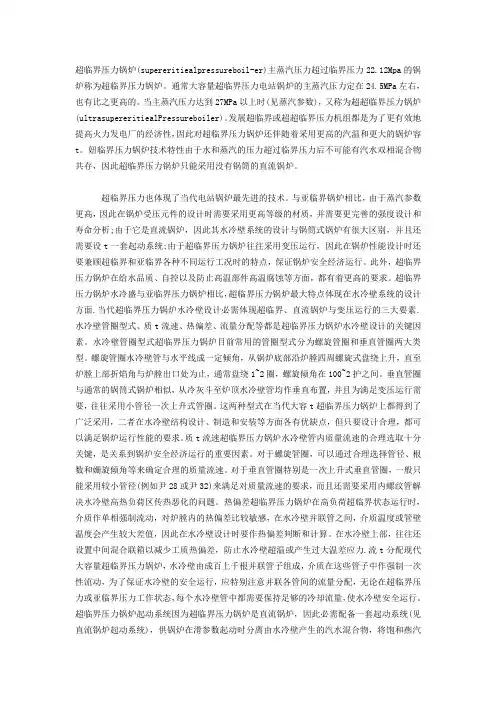

超临界压力锅炉(supereritiealpressureboil-er)主蒸汽压力超过临界压力22.12Mpa的锅炉称为超临界压力锅炉。

通常大容量超临界压力电站锅炉的主蒸汽压力定在24.5MPa左右，也有比之更高的。

当主蒸汽压力达到27MPa以上时(见蒸汽参数)，又称为超超临界压力锅炉(ultrasupereritiealPressureboiler)。

发展超临界或超超临界压力机组都是为了更有效地提高火力发电厂的经济性，因此对超临界压力锅炉还伴随着采用更高的汽温和更大的锅炉容t。

妞临界压力锅炉技术特性由于水和蒸汽的压力超过临界压力后不可能有汽水双相混合物共存，因此超临界压力锅炉只能采用没有锅筒的直流锅炉。

超临界压力也体现了当代电站锅炉最先进的技术。

与亚临界锅炉相比，由于蒸汽参数更高，因此在锅炉受压元件的设计时需要采用更高等级的材质，并需要更完善的强度设计和寿命分析;由于它是直流锅炉，因此其水冷壁系统的设计与锅筒式锅炉有很大区别，并且还需要设t一套起动系统;由于超临界压力锅炉往往采用变压运行，因此在锅炉性能设计时还要兼顾超临界和亚临界各种不同运行工况时的特点，保证锅炉安全经济运行。

此外，超临界压力锅炉在给水品质、自控以及防止高温部件高温腐蚀等方面，都有着更高的要求。

超临界压力锅炉水冷盛与亚临界压力锅炉相比，超临界压力锅炉最大特点体现在水冷壁系统的设计方面.当代超临界压力锅炉水冷壁设计必需体现超临界、直流锅炉与变压运行的三大要素.水冷壁管圈型式、质t流速、热偏差、流量分配等都是超临界压力锅炉水冷壁设计的关键因素。

水冷壁管圈型式超临界压力锅炉目前常用的管圈型式分为螺旋管圈和垂直管圈两大类型。

螺旋管圈水冷壁管与水平线成一定倾角，从锅炉底部沿炉膛四周螺旋式盘绕上升，直至炉膛上部折焰角与炉膛出口处为止，通常盘绕1~2圈，螺旋倾角在100~2护之间。

垂直管圈与通常的锅筒式锅炉相似，从冷灰斗至炉顶水冷壁管均作垂直布置，并且为满足变压运行需要，往往采用小管径一次上升式管圈。

超临界直流锅炉主汽压力调整摘要：超临界直流锅炉具有发电效率高、高负荷适应性强等优点，是未来大型锅炉发展的方向，汽温、汽压是直流锅炉的主要参数，因此研究其特性特别重要。

超临界直流锅炉是指主蒸汽压力超过22.12MPa的锅炉，通常额定汽压为24.2MPa。

超临界直流锅炉汽压控制主要通过增减锅炉燃烧率和给水量来调整，从而使锅炉蒸发量的变化与机组负荷变动相适应。

本文针对我厂350MW超临界直流锅炉运行中正常加减负荷、机组湿态运行、机组负荷波动过程中汽压调整和汽压的影响因素做了详细分析，并对事故处理情况下汽压调节进行个人讲述。

引言：随着电网调峰能力的加剧，各电厂为了避免响应速率受到考核和争取电网两个细则补偿，不断优化提高AGC响应速率，我厂在AGC方式下负荷大幅波动情况下，汽温、壁温极易超温，且AGC退出频繁。

我厂在AGC方式下减负荷过快时经常会出现主汽压力较负荷对应滑压函数值高1.5-2MPa以上，导致机组深度减负荷后锅炉管壁严重超温、再热汽温跌破510℃，或汽轮机调门开度小于38%，严重者小于33%中调门摆动参与负荷调节，AGC方式下快减负荷对汽压调节造成很大的困难。

因此，本论文在控制各项指标在正常范围的情况下，调整机组主汽压力，确保稳定经济。

1设备概况大唐延安热电厂一期工程装设2X350MW燃煤汽轮发电机组我厂锅炉由哈尔滨锅炉厂制造，型号为：HG-1125/25.4-YM1型，锅炉形式为超临界、一次中间再热、前后墙对冲燃烧、固态排渣、全钢全悬吊结构，紧身封闭布置、直流式煤粉锅炉。

2超临界锅炉汽压调整的意义汽轮发电机组因为在实际运行中处于变工况，此时进入汽轮机的蒸汽参数、流量、排汽装置真空的变化，将会引起各级的压力、温度效率发生变化，不仅影响汽轮机运行的经济性，还将影响汽轮机的安全性。

所以在日常运行中、应该认真监督汽轮机初终参数汽压汽温变化。

2.1蒸汽压力过高的危害：1.主蒸汽压力升高时，要维持负荷不变，需要减小调速汽阀的总开度，会引起调节级动叶过负荷，甚至可能被损坏；严重者会导致汽轮机中调门关闭参与负荷调节；2.末级叶片可能过负荷。

超临界直流锅炉的原理
超临界直流锅炉是一种高效的发电设备，其原理基于超临界水的特性和直流发电技术。

在传统的锅炉中，水在加热过程中会经历液态、气态两个相态的转变，而超临界直流锅炉则利用超临界水的特性，使水在高温高压下保持单一的超临界状态。

超临界水是指当水的温度和压力超过临界点时，水不再具有明确的液态和气态边界，而呈现出一种介于液态和气态之间的状态。

这种状态下的水具有较高的热导率和低的粘度，使得热能传递更加高效。

超临界直流锅炉利用超临界水的高热导率，将水加热至超临界状态后，通过喷嘴将超临界水喷入喷嘴腔，形成高速的喷射流。

喷射流通过喷嘴后，会经过一个扩散器，使其速度逐渐减小，从而将动能转化为压力能。

然后，喷射流进入涡轮机，推动涡轮机旋转，从而驱动发电机产生电能。

超临界直流锅炉的优势在于其高效率和灵活性。

由于超临界水的特性，锅炉可以在较低的温度下达到高效的热能转换，从而提高发电效率。

此外，超临界直流锅炉还具有较小的体积和重量，适用于各种规模的发电厂。

总的来说，超临界直流锅炉通过利用超临界水的特性和直流发电技术，实现了高效的热能转换和发电。

这种技术在未来的能源领域具有广阔的应用前景。

超临界直流蒸汽锅炉介绍及手烧蒸汽锅炉的燃烧过程某锅炉厂生产的DG1900/25.4——II型配600MW型发电机组的超临界直流蒸汽锅炉BMCR工况下，过热蒸汽流量1900 t/h，过热器出口汽25.4Mpa，过热器出口汽温571℃，再热蒸汽流量1607.6 t/h，再热器出口汽压4.71Mpa，再热器出口气压4.52Mpa，再热器进口汽322℃，再热器出口汽温569℃，锅炉省煤器进口给水温度284℃。

该锅炉为超临界参数变压直流本生型锅炉，一次再热，前后墙对冲燃烧单炉膛，尾部双烟道结构，采用挡板调节再热汽温，固态排渣，全钢构架，全悬吊结构，平衡通风，露天布置。

直流蒸汽锅炉的循环系统启动分离器、贮水罐、下降管、下水连接管、水冷壁上升管、及汽水连接管等组成。

在负荷不小于25%BMCR后，直流运行，一次上升，启动分离器入口具有一定的过热度。

采用内置式启动旁路系统，带启动循环泵或不带启动循环泵的简化启动系统。

蒸汽锅炉炉膛水冷壁分山下两部分，下部水冷壁采用全焊接的螺旋上升膜式管屏，螺旋水冷壁管用了内螺纹管，上部水冷壁采用全焊接的垂直上升膜式管屏，既保证了炉膛的气密性，同时减少工地焊接工作量。

由于同一管带中管子以相同方式绕过炉膛，因此吸热均匀，使得水冷壁出口的介质温度和金属温度非常均匀，为机组调峰安全可靠运行提供了保证。

螺旋围绕与上部垂直水冷壁的过度方式采用中间混合集箱形式。

螺旋水冷壁类似于水平管壁，与垂直水冷壁相比，其自身能支撑的垂直荷载非常小。

因此，在螺旋管圈水冷壁部分采用了可膨胀的带张力版的垂直搭接板支承系统，下部炉膛和冷灰斗的荷载能传递给上部垂直水冷壁，后传递到顶部钢结构板梁。

刚性梁支撑系统包括刚性梁和水平刚性梁，保障了炉膛水冷壁采用悬挂结构，整个水冷壁和承压件向下膨胀。

由于水冷壁的四周壁温比较均匀，因此，水冷壁与垂直搭接之间相对胀差较小，刚性梁与水冷壁相对滑动。

过热器及再热器受热面的布置采用了辐射—对流型，这种布置方式可确保蒸汽锅炉在负荷变化范围内达到额定的蒸汽参数，并获得良好的汽温特性。

超临界直流锅炉说明书国电电力庄河发电厂2×600MW机组HG-1950/25.4-YM3型超临界直流锅炉说明书编号: F0310BT001C051编写:校对:审核:审定：批准:哈尔滨锅炉厂有限责任公司本说明书对国电电力大连庄河发电厂2×600MW机组超临界直流锅炉主要设计参数、运行条件及各系统部件的规范进行了说明，并介绍了由英国三井巴布科克能源公司进行技术引进的超临界本生直流锅炉的技术特点。
