②量程 它是指所能转换的电压范围。如5V、10V等。
§第二章 输入输出接口与过程通道技术
A/D转换器
③转换精度 它是指转换后所得结果相对于实际值的准确
度。A/D转换器的转换精度取决于量化误差q、微分线性 度误差DNLE和积分线性度误差INLE 。 积分线性度误差INLE: 在满量程输入范围内，偏离理想转
A/D转换器
PUSH DS
STI MOV AX,DATA
MOV AX,250AH
INT 21H MOV DX,220H
MOV DS,AX
MOV DX,220H IN AL,DX;读数 MOV ADTEMP,AL
MOV AL,21H;发EOI 命令 OUT 20H,AL POP DS;恢复现场 POP DX POP AX IRET
A B C G2A VCC y0 y1 y2
G2B y3 G1 Y7 y4 y5
* 1 * * * 1 1 1 1 1 1 1 1 0 * * * * 1 1 1 1 1 1 1 1
1 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 1 1 0 1 1 1 1 1 1
地
y6
设计时，根据具体接口芯片的要求，AO、 A1用作端口地址。
A/D转换器
例 ： AD574与ISA总线前62根信号线（即PC/XT总线）的接口
§第二章 输入输出接口与过程通道技术
A/D转换器
74LS138 16芯译码器
• A.B.C为选择端 G1、G2A、G2B为允许端 G2=G2A+G2B
G1 G2 C B A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7
§第二章 输入输出接口与过程通道技术
A/D转换器

第2章 输入输出接口与过程通道

第2章 输入输出接口与过程通道

2.多个输出通路共用一个D／A转换器的结构形式
图2.32 共用D/A转换器的结构
2.4.2 D/A转换器及其接口技术
D/A转换器是将数字量转换成模拟量的元件或 装置。常用的D/A转换器的分辨率有8位、10位、 12位等。
主要技术指标有分辨率、建立时间、线性误 差等。基本上与A/D转换器的指标相一致。
1. 8位A／D转换器ADC0809 主要特点： 分辨率 8 位；
转换时间100s； 温度范围-40 ～ +85 ℃； 可使用单一的 +5V电源； 可直接与CPU连接； 输出带锁存器； 逻辑电平与TTL兼容。
电路组成及引脚功能
ADC0809有28条引脚。
OE
2. 12位A／D转换器AD574
（1）非电信号的检测-不平衡电桥
（2）信号放大电路
放大器的任务是将模拟输入小信号放大到A/D转换 的量程范围之内，如0-5VDC;
对单纯的微弱信号，可用一个运算放大器进行单 端同相放大或单端反相放大。
若信号源的一端接放大器的负端为反相放大。当 然，这两种电路都是单端放大，所以信号源的另一 端是与放大器的另一个输入端共地。
第2章 输入输出接口与过程通道
基本概念
输入输出接口 —— 简称“接口” 输入输出接口技术 —— 研究微处理器和外部设
备之间信息交换的技术。 接口电路：是主机和外围设备之间交换信息的连
接部件。使主机和外设能够协调工作，有效地完 成信息交换。 通道：也称为过程通道。它是计算机和控制对象 之间信息传送和变换的连接通道。
为了提高模拟量输入信号的频率范围，以适应某些随 时间变化较快信号的要求，可采用带有保持电路的采样 器，即采样保持器。
（2）采样保持原理

模拟量输入输出通道dq

模拟量输入输出通道dq
▲采样和保持涉及到采样间隔中信号的问题，将直 接影响传递特性，因而是本质问题，必须加以考 虑。
▲量化将使信号产生误差并影响系统的特性。但当 量化单位足够小时，在系统初步分析与设计时可 不予考虑。
36
★ 计算机控制系统的简化结构图
采样
计算机
ZOH
被控对象
检测
37
2.1.2 多路开关
在微型计算机测量及控制系统中,往往需对 多路或多种参数进行采集和控制。一台微型计 算机可供多回路使用，但是，微型计算机在某 一时刻只能接收一个通道的信号，因此必须通 过多路模拟开关进行切换，使各路参数分时进 入微型计算机。
1 计算机控制系统信号变换结构图
E
A
B 采样
C 量化
编码
D 计算机
F 解码 G
保持
H
检测
I 被控对象
2 系统中信号形式的分类
连续信号（或模拟信号） 时间及幅值上均连续
的信号，如图中的 A、I 处的信号
数字信号
时间上离散、幅值上采用二进制编
码的信号，如图中的D、F 处的信号 33
▲采样信号 时间上离散而幅值上连续的信号，如
（0000）
（1000）
-1
-1/8
+1/8
1001
1111
0111
-2
1110
0110
-3
-3/8
+3/8
1011
1101
0101
-4
-4/8
+4/8
1100
1100
0100
-5
-5/8
+5/8
1101
1011
0011
-6

计算机控制输入输出接口与过程通道

计算机控制输入输出接口与过程通道

②达林顿阵列输出驱动继电器电路。 MC1416是达林顿阵列驱动器. 达林顿晶体管DT（Dar1ington Transistor）亦称复合晶体管。 它采用复合过接方式，将两只或更多只晶体管的集电极连在一 起，而将第一只晶体管的发射极直接耦合到第二只晶体管的基 极，依次级连而成，最后引出E、B、C三个电极。

采用积分电路的小功率输入调理电路
目的：把开关K的状态转化成二进制状态。 原理：闭和K时，电容C放电，反相器反相 为1； 断开K时，电容C充电，反相器反相 为0。
问题：利用什么原理消除了抖动？

R—S触发器消除开关两次反跳电路
K
R3 +5V R45
原理：当K在上时，输出上为1，下为0。
当K按下时，因为键的机械特性，使按键因抖动而产 生瞬间不闭合，造成R-S触发器输入为双1，故状态不改变。
2.1.2 数字量输入通道

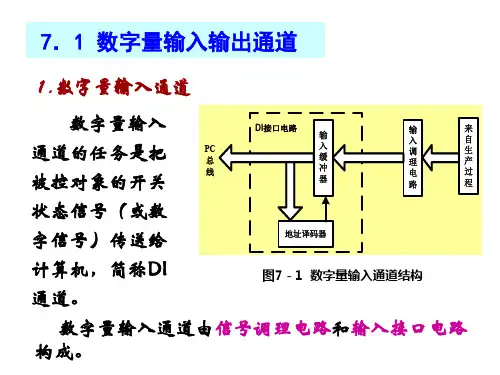

•数字量输入通道结构 P C 总 线 生 产 过 程
输入 缓冲 器
输入 调理 电路
地址译码器
2.3.1数字量输入通道

开关量：开关、电流、开关的触点等等 通道结构
输入
PC 总 线
输入 调理 电路
缓
冲器
来 自 生 产 过 程
地址译码器

输入缓冲器：三态门缓冲器74LS244（较为常见）
1 2
R3
C
当K断开时，光电二极管不 导通，晶体管不导通，经反相 器反相输出为0。 其中，用R1、R2进行分压， C进行滤波，要合理选择参数。
•大功率输入调理电路
－采用光电隔离

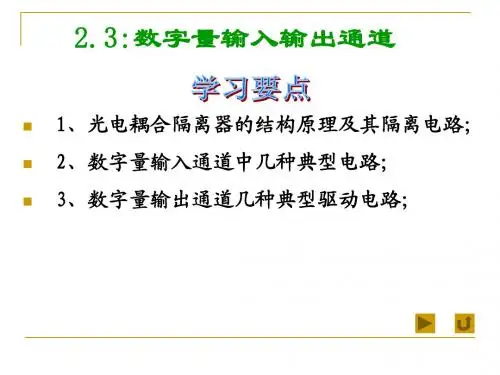

2.3
