Multisim在数字逻辑电路中的应用

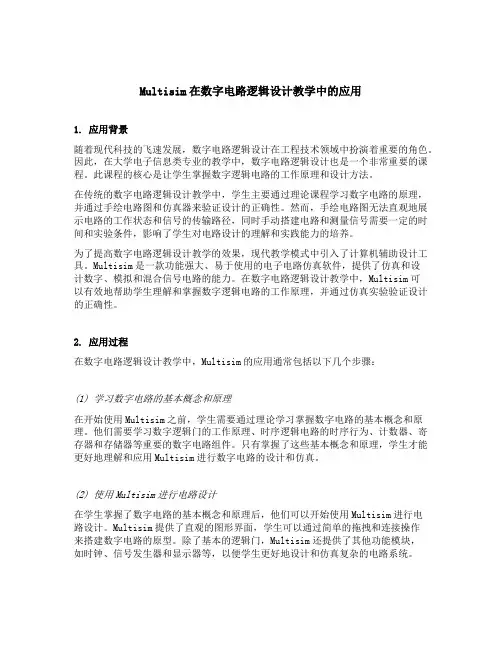

Multisim在数字电路逻辑设计教学中的应用1. 应用背景随着现代科技的飞速发展，数字电路逻辑设计在工程技术领域中扮演着重要的角色。

因此，在大学电子信息类专业的教学中，数字电路逻辑设计也是一个非常重要的课程。

此课程的核心是让学生掌握数字逻辑电路的工作原理和设计方法。

在传统的数字电路逻辑设计教学中，学生主要通过理论课程学习数字电路的原理，并通过手绘电路图和仿真器来验证设计的正确性。

然而，手绘电路图无法直观地展示电路的工作状态和信号的传输路径，同时手动搭建电路和测量信号需要一定的时间和实验条件，影响了学生对电路设计的理解和实践能力的培养。

为了提高数字电路逻辑设计教学的效果，现代教学模式中引入了计算机辅助设计工具。

Multisim是一款功能强大、易于使用的电子电路仿真软件，提供了仿真和设计数字、模拟和混合信号电路的能力。

在数字电路逻辑设计教学中，Multisim可以有效地帮助学生理解和掌握数字逻辑电路的工作原理，并通过仿真实验验证设计的正确性。

2. 应用过程在数字电路逻辑设计教学中，Multisim的应用通常包括以下几个步骤：(1) 学习数字电路的基本概念和原理在开始使用Multisim之前，学生需要通过理论学习掌握数字电路的基本概念和原理。

他们需要学习数字逻辑门的工作原理、时序逻辑电路的时序行为、计数器、寄存器和存储器等重要的数字电路组件。

只有掌握了这些基本概念和原理，学生才能更好地理解和应用Multisim进行数字电路的设计和仿真。

(2) 使用Multisim进行电路设计在学生掌握了数字电路的基本概念和原理后，他们可以开始使用Multisim进行电路设计。

Multisim提供了直观的图形界面，学生可以通过简单的拖拽和连接操作来搭建数字电路的原型。

除了基本的逻辑门，Multisim还提供了其他功能模块，如时钟、信号发生器和显示器等，以便学生更好地设计和仿真复杂的电路系统。

在电路设计过程中，学生可以根据具体的要求选择合适的逻辑门和组件来搭建电路，并使用Multisim提供的线缆和标志连接不同的电路元件。

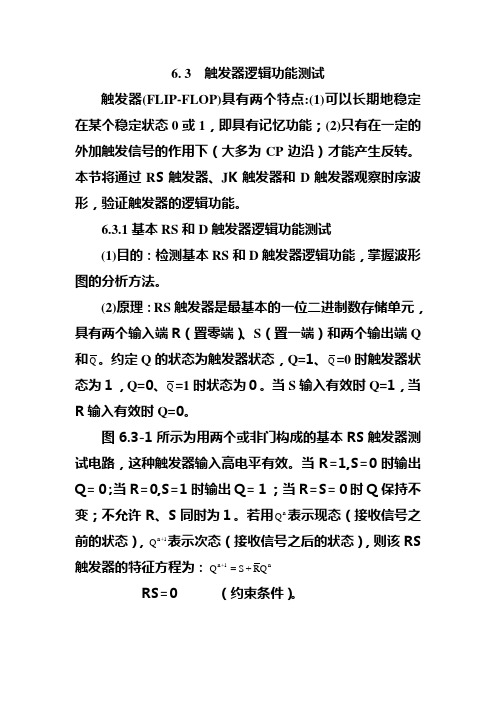

6. 3 触发器逻辑功能测试触发器(FLIP-FLOP)具有两个特点:(1)可以长期地稳定在某个稳定状态0或1，即具有记忆功能；(2)只有在一定的外加触发信号的作用下（大多为CP 边沿）才能产生反转。

本节将通过R S 触发器、J K 触发器和D 触发器观察时序波形，验证触发器的逻辑功能。

6.3.1基本RS 和D 触发器逻辑功能测试(1)目的：检测基本RS 和D 触发器逻辑功能，掌握波形图的分析方法。

(2)原理：RS 触发器是最基本的一位二进制数存储单元，具有两个输入端R （置零端）、S （置一端）和两个输出端Q 和Q 。

约定Q 的状态为触发器状态，Q=1、Q =0时触发器状态为１，Q=0、Q =1时状态为０。

当S 输入有效时Q=1，当R 输入有效时Q=0。

图6.3-1所示为用两个或非门构成的基本RS 触发器测试电路，这种触发器输入高电平有效。

当R=1,S=0时输出Q=０;当R=0,S=1时输出Q=１；当R=S=０时Q 保持不变；不允许R 、S 同时为１。

若用n Q 表示现态（接收信号之前的状态），1n Q +表示次态（接收信号之后的状态），则该RS 触发器的特征方程为：n 1n Q R S Q +=+RS=0 （约束条件）。

图6.3-1或非门基本RS触发器图6.3-2为用4个与非门和1个反相器构成的D锁存器测试电路。

当使能端EN为0时，锁存输入R和S为1，基本RS触发器被封锁，输出Q保持原来的状态。

当使能端EN＝1时，R和S的状态由D端输入是0还是1来决定。

如果D端输入1，则R＝1、S＝0，使输出Q＝1。

如果D 端输入0，则R＝0、S＝1，使输出Q＝0。

所以，当使能端EN置1时锁存器的输出Q跟随输入D变化，使能端置0时输出端Q被“锁存”（图中，Q表示Q）。

图6.3-2与非门D锁存器(3)操作：按图6.3-1建立或非门基本RS触发器仿真电路。

单击仿真开关运行仿真。

按键盘上的R、S键，观察逻辑探头（即输出Q和Q）的明暗变化，记录观察结果。

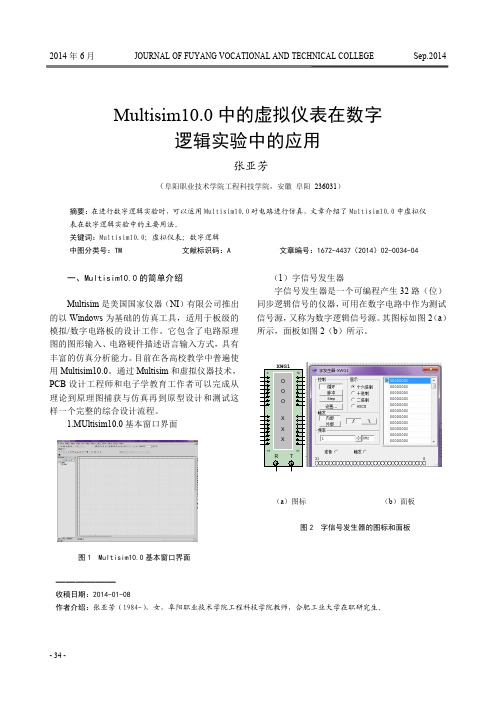

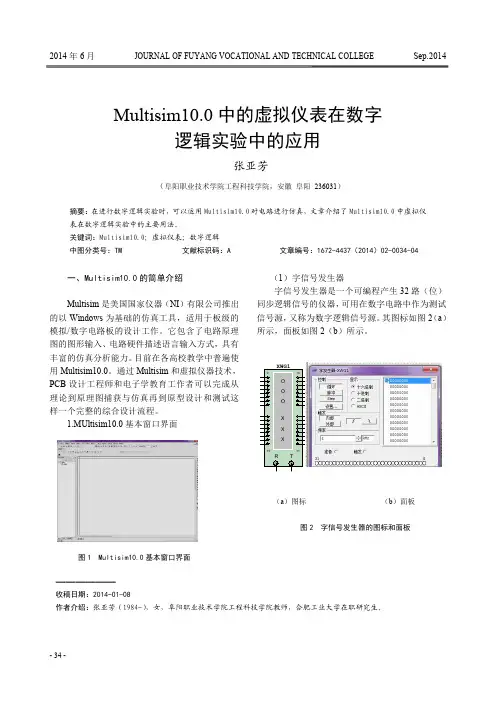

2014年6月JOURNAL OF FUYANG VOCATIONAL AND TECHNICAL COLLEGE Sep.2014Multisim10.0中的虚拟仪表在数字逻辑实验中的应用张亚芳（阜阳职业技术学院工程科技学院，安徽阜阳236031）摘要：在进行数字逻辑实验时，可以运用Multisim10.0对电路进行仿真，文章介绍了Multisim10.0中虚拟仪表在数字逻辑实验中的主要用法。

关键词：Multisim10.0；虚拟仪表；数字逻辑中图分类号：TM文献标识码：A文章编号：1672-4437（2014）02-0034-04一、Multisim10.0的简单介绍Multisim 是美国国家仪器（NI ）有限公司推出的以Windows 为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。

它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。

目前在各高校教学中普遍使用Multisim10.0。

通过Multisim 和虚拟仪器技术，PCB 设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。

1.MUltisim10.0基本窗口界面2.数字电路中常用的虚拟仿真仪器（1）字信号发生器字信号发生器是一个可编程产生32路（位）同步逻辑信号的仪器，可用在数字电路中作为测试信号源，又称为数字逻辑信号源。

其图标如图2（a ）所示，面板如图2（b ）所示。

——————收稿日期：2014-01-08作者介绍：张亚芳（1984-），女，阜阳职业技术学院工程科技学院教师，合肥工业大学在职研究生。

图1Multisim10.0基本窗口界面XWG1R TX O X XO O 0161531（a ）图标（b ）面板图2字信号发生器的图标和面板（2）逻辑分析仪逻辑分析仪可以同步记录和显示16路逻辑信号，因此，当把电路的输入信号和输出信号都接入逻辑分析仪的输入端时，可以同步显示出输入信号和输出信号的波形，从而可以帮助我们分析出电路的逻辑功能。

基于Multisim的数字电子技术应用研究Multisim是一种数字电路仿真工具，广泛应用于电子电路设计和教学中。

它可以帮助工程师和学生设计、分析和测试各种数字电路。

本文将介绍基于Multisim的数字电子技术应用研究。

数字电路是采用数字信号作为信息传递媒介的电路。

数字电路通常由逻辑门、触发器、计数器等基本模块组成，并采用二进制编码方式进行信息处理。

基于Multisim的数字电子技术应用研究涉及到数字电路的设计、分析和测试。

首先，数字电路的设计是在Multisim中进行的。

Multisim提供了丰富的数字电路模块，可以通过直接拖拽模块并连接进行设计。

例如，设计一个简单的4位二进制计数器，可以使用Multisim中提供的四分频器（Divider）和4位计数器（Counters）模块。

将四分频器的“Clock”输出连接到4位计数器的“Clock”输入，将4位计数器的“Q3”输出连接到四分频器的“Load”输入，即可实现一个具有复位功能的4位二进制计数器。

其次，数字电路的分析是在Multisim中进行的。

Multisim提供了多种分析工具，如波形分析、状态分析、时序分析等，可以帮助分析数字电路的工作原理和性能参数。

例如，对于上述的4位二进制计数器，可以使用波形分析工具观察各输出信号的波形变化情况，并计算其计数频率和占空比等性能参数。

此外，还可以使用状态分析工具观察计数器的不同状态之间的转移情况，并确定计数器的状态转移方程和状态表。

最后，数字电路的测试也是在Multisim中进行的。

Multisim提供了实时仿真功能，可以模拟数字电路的运行情况，验证设计是否正确，并根据仿真结果进行优化。

例如，为了验证4位二进制计数器的设计是否正确，可以在Multisim中进行实时仿真，并使用示波器观察各输出信号的波形和状态序列，并比较实际输出和预期输出的差异，确定设计是否满足要求。

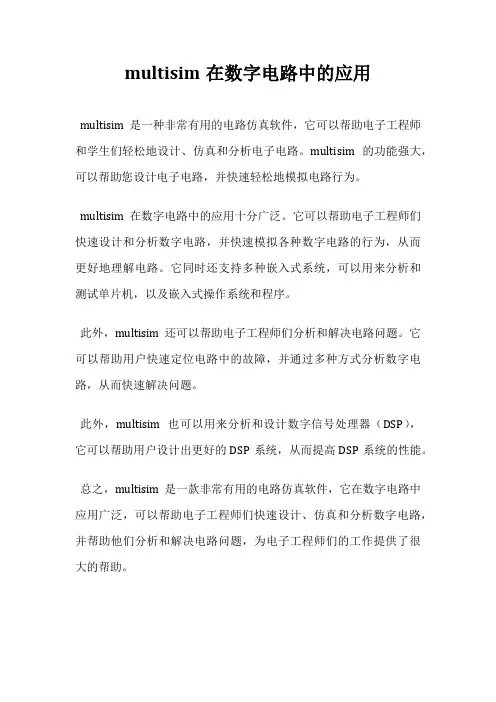

multisim在数字电路中的应用
multisim是一种非常有用的电路仿真软件，它可以帮助电子工程师和学生们轻松地设计、仿真和分析电子电路。

multisim的功能强大，可以帮助您设计电子电路，并快速轻松地模拟电路行为。

multisim在数字电路中的应用十分广泛。

它可以帮助电子工程师们快速设计和分析数字电路，并快速模拟各种数字电路的行为，从而更好地理解电路。

它同时还支持多种嵌入式系统，可以用来分析和测试单片机，以及嵌入式操作系统和程序。

此外，multisim还可以帮助电子工程师们分析和解决电路问题。

它可以帮助用户快速定位电路中的故障，并通过多种方式分析数字电路，从而快速解决问题。

此外，multisim也可以用来分析和设计数字信号处理器（DSP），它可以帮助用户设计出更好的DSP系统，从而提高DSP系统的性能。

总之，multisim是一款非常有用的电路仿真软件，它在数字电路中应用广泛，可以帮助电子工程师们快速设计、仿真和分析数字电路，并帮助他们分析和解决电路问题，为电子工程师们的工作提供了很大的帮助。

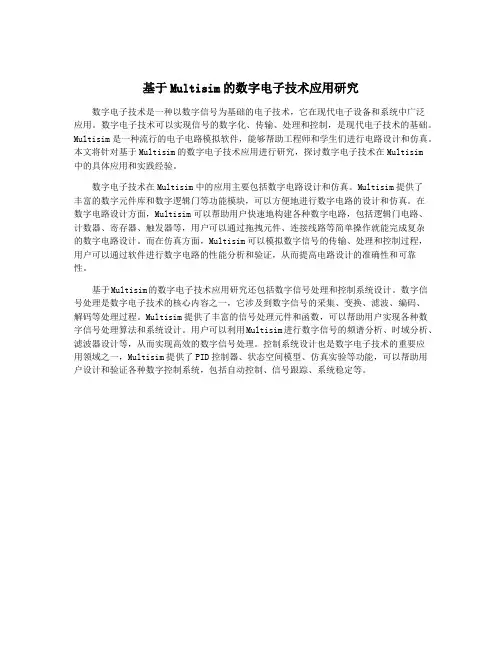

基于Multisim的数字电子技术应用研究数字电子技术是一种以数字信号为基础的电子技术，它在现代电子设备和系统中广泛应用。

数字电子技术可以实现信号的数字化、传输、处理和控制，是现代电子技术的基础。

Multisim是一种流行的电子电路模拟软件，能够帮助工程师和学生们进行电路设计和仿真。

本文将针对基于Multisim的数字电子技术应用进行研究，探讨数字电子技术在Multisim中的具体应用和实践经验。

数字电子技术在Multisim中的应用主要包括数字电路设计和仿真。

Multisim提供了丰富的数字元件库和数字逻辑门等功能模块，可以方便地进行数字电路的设计和仿真。

在数字电路设计方面，Multisim可以帮助用户快速地构建各种数字电路，包括逻辑门电路、计数器、寄存器、触发器等，用户可以通过拖拽元件、连接线路等简单操作就能完成复杂的数字电路设计。

而在仿真方面，Multisim可以模拟数字信号的传输、处理和控制过程，用户可以通过软件进行数字电路的性能分析和验证，从而提高电路设计的准确性和可靠性。

基于Multisim的数字电子技术应用研究还包括数字信号处理和控制系统设计。

数字信号处理是数字电子技术的核心内容之一，它涉及到数字信号的采集、变换、滤波、编码、解码等处理过程。

Multisim提供了丰富的信号处理元件和函数，可以帮助用户实现各种数字信号处理算法和系统设计。

用户可以利用Multisim进行数字信号的频谱分析、时域分析、滤波器设计等，从而实现高效的数字信号处理。

控制系统设计也是数字电子技术的重要应用领域之一，Multisim提供了PID控制器、状态空间模型、仿真实验等功能，可以帮助用户设计和验证各种数字控制系统，包括自动控制、信号跟踪、系统稳定等。

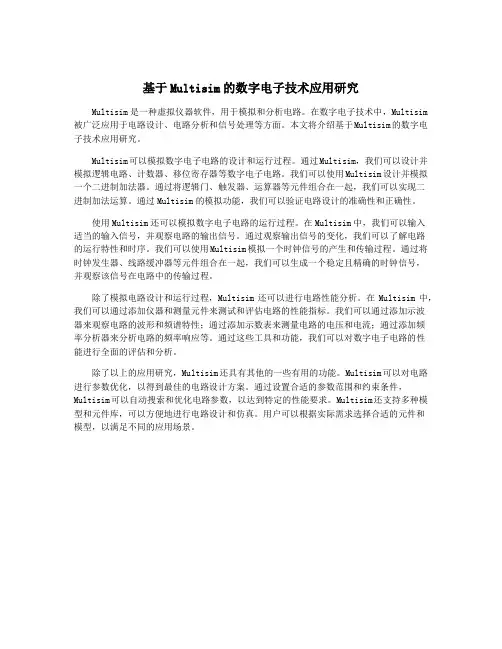

基于Multisim的数字电子技术应用研究Multisim是一种虚拟仪器软件，用于模拟和分析电路。

在数字电子技术中，Multisim 被广泛应用于电路设计、电路分析和信号处理等方面。

本文将介绍基于Multisim的数字电子技术应用研究。

Multisim可以模拟数字电子电路的设计和运行过程。

通过Multisim，我们可以设计并模拟逻辑电路、计数器、移位寄存器等数字电子电路。

我们可以使用Multisim设计并模拟一个二进制加法器。

通过将逻辑门、触发器、运算器等元件组合在一起，我们可以实现二进制加法运算。

通过Multisim的模拟功能，我们可以验证电路设计的准确性和正确性。

使用Multisim还可以模拟数字电子电路的运行过程。

在Multisim中，我们可以输入适当的输入信号，并观察电路的输出信号。

通过观察输出信号的变化，我们可以了解电路的运行特性和时序。

我们可以使用Multisim模拟一个时钟信号的产生和传输过程。

通过将时钟发生器、线路缓冲器等元件组合在一起，我们可以生成一个稳定且精确的时钟信号，并观察该信号在电路中的传输过程。

除了模拟电路设计和运行过程，Multisim还可以进行电路性能分析。

在Multisim中，我们可以通过添加仪器和测量元件来测试和评估电路的性能指标。

我们可以通过添加示波器来观察电路的波形和频谱特性；通过添加示数表来测量电路的电压和电流；通过添加频率分析器来分析电路的频率响应等。

通过这些工具和功能，我们可以对数字电子电路的性能进行全面的评估和分析。

除了以上的应用研究，Multisim还具有其他的一些有用的功能。

Multisim可以对电路进行参数优化，以得到最佳的电路设计方案。

通过设置合适的参数范围和约束条件，Multisim可以自动搜索和优化电路参数，以达到特定的性能要求。

Multisim还支持多种模型和元件库，可以方便地进行电路设计和仿真。

用户可以根据实际需求选择合适的元件和模型，以满足不同的应用场景。

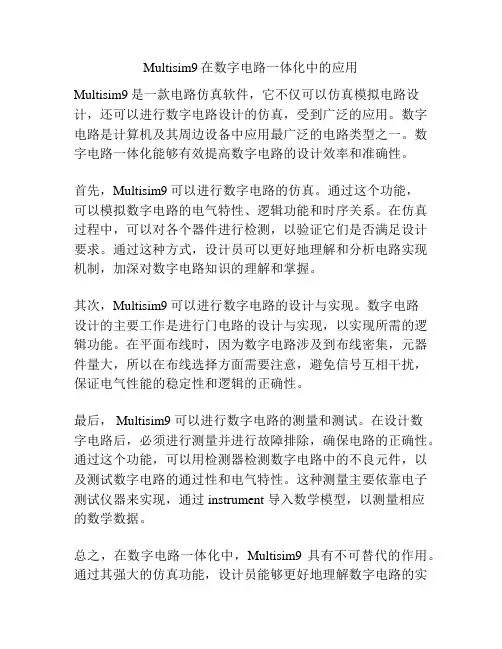

Multisim9在数字电路一体化中的应用Multisim9是一款电路仿真软件，它不仅可以仿真模拟电路设计，还可以进行数字电路设计的仿真，受到广泛的应用。

数字电路是计算机及其周边设备中应用最广泛的电路类型之一。

数字电路一体化能够有效提高数字电路的设计效率和准确性。

首先，Multisim9可以进行数字电路的仿真。

通过这个功能，可以模拟数字电路的电气特性、逻辑功能和时序关系。

在仿真过程中，可以对各个器件进行检测，以验证它们是否满足设计要求。

通过这种方式，设计员可以更好地理解和分析电路实现机制，加深对数字电路知识的理解和掌握。

其次，Multisim9可以进行数字电路的设计与实现。

数字电路设计的主要工作是进行门电路的设计与实现，以实现所需的逻辑功能。

在平面布线时，因为数字电路涉及到布线密集，元器件量大，所以在布线选择方面需要注意，避免信号互相干扰，保证电气性能的稳定性和逻辑的正确性。

最后， Multisim9 可以进行数字电路的测量和测试。

在设计数字电路后，必须进行测量并进行故障排除，确保电路的正确性。

通过这个功能，可以用检测器检测数字电路中的不良元件，以及测试数字电路的通过性和电气特性。

这种测量主要依靠电子测试仪器来实现，通过 instrument 导入数学模型，以测量相应的数学数据。

总之，在数字电路一体化中，Multisim9具有不可替代的作用。

通过其强大的仿真功能，设计员能够更好地理解数字电路的实现过程，快速检测并修复不良设计；通过数字电路的布线及元器件的匹配，设计的电路可以具有更好的电气性能；并且通过通过测量和测试，设计员能够清楚了解数字电路的通过性及其电气特性，帮助他们更好地实现数字电路的设计及实现。
