变压器的技术参数

**开发有限责任公司

主变压器技术参数

1、 型号：S9-1600/35/6 数量_2_台

2、 额定电压:35/6.3kV

3、 额定容量：1600kVA

4、 额定频率：50HZ

5、 相数：3相

6、 分接范围：（35±5%）/6.3KV

7、 联接组别：YN,d11

8、 短路阻抗(UK%75 ℃%):6.71

9、 空载损耗PO(W)：2330

10、 空载电流(IO%)：0.64

11、 负载损耗PK75 ℃（W）：17109

12、 调压方式：高压侧,无载调压

13、 平均负荷：1450KW

14、 最大负荷：1520KW

**有限责任公司

二00九年九月二十四日

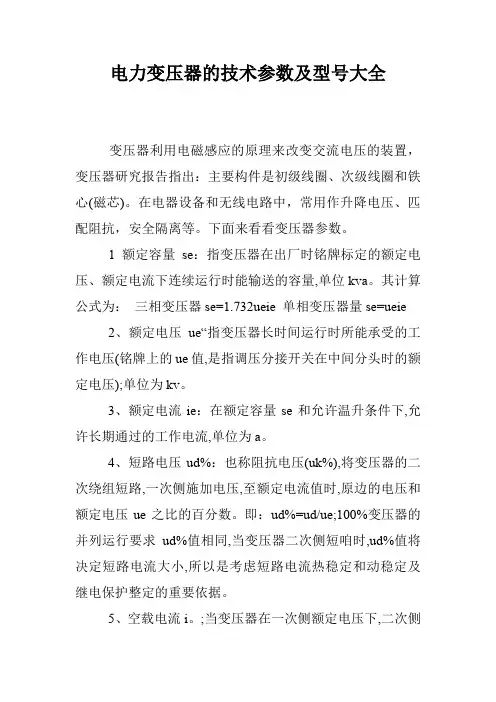

电力变压器的技术参数及型号大全

变压器利用电磁感应的原理来改变交流电压的装置，变压器研究报告指出：主要构件是初级线圈、次级线圈和铁心(磁芯)。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。下面来看看变压器参数。

1 额定容量se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量,单位kva。其计算公式为： 三相变压器se=1.732ueie 单相变压器量se=ueie

2、额定电压ue“指变压器长时间运行时所能承受的工作电压(铭牌上的ue值,是指调压分接开关在中间分头时的额定电压);单位为kv。

3、额定电流ie：在额定容量se和允许温升条件下,允许长期通过的工作电流,单位为a。

4、短路电压ud%：也称阻抗电压(uk%),将变压器的二次绕组短路,一次侧施加电压,至额定电流值时,原边的电压和额定电压ue之比的百分数。即：ud%=ud/ue;100%变压器的并列运行要求ud%值相同,当变压器二次侧短咱时,ud%值将决定短路电流大小,所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。

5、空载电流i。;当变压器在一次侧额定电压下,二次侧绕组空载时,在一次绕组中通过的电流,称空载电流。它起变压器的激磁作用,故又称激磁电流;一般以其占额定电流的百分数表示。空载电流的大小决定于变压器容量、磁路结构和硅钢片质量等。

6、空载损耗(铁损)δp0：指变压器二次侧开路,一次侧加额定电压时,变压器的损耗。它等于变压器铁芯的涡流损耗和激磁损耗,是变压器的重要性能指标。

7、短路损耗(铜损)δpd：变压器的铁损包括两个方面。一是磁滞损耗,当交流电流通过变压器时,通过变压器硅钢片的磁力线其方向和大小随之变化,使得硅钢片内部分子相互摩擦,放出热能,从而损耗了一部分电能,这便是磁滞损耗。另一是涡流损耗,当变压器工作时。铁芯中有磁力线穿过,在与磁力线垂直的平面上就会产生感应电流,由于此电流自成闭合回路形成环流,且成旋涡状,故称为涡流。涡流的存在使铁芯发热,消耗能量,这种损耗称为涡流损耗。

电炉变压器技术参数

1. 引言

电炉变压器是电力系统中的重要设备，用于将高电压转换为适合电炉使用的低电压。它在工业领域中广泛应用，特别是在冶金和化工行业中。本文将详细介绍电炉变压器的技术参数，包括额定容量、额定电压、相数、绝缘等级等。

2. 技术参数

2.1 额定容量

额定容量是指电炉变压器能够持续输出的功率。它通常以千伏安（kVA）为单位表示。额定容量的选择应根据电炉的功率需求来确定，一般情况下，电炉变压器的额定容量应略大于电炉的额定功率，以确保变压器能够正常运行。

2.2 额定电压

额定电压是指电炉变压器的输入和输出电压。输入电压是指电炉变压器的输入侧电压，通常为高电压，以满足输送电能的要求。输出电压是指电炉变压器的输出侧电压，通常为低电压，以适应电炉的工作需求。额定电压的选择应根据电炉的电压需求来确定，同时还要考虑电网的电压水平和变压器的设计要求。

2.3 相数

相数是指电炉变压器的输入和输出侧的相数。一般情况下，电炉变压器的输入和输出侧的相数应保持一致，以确保变压器能够正常工作。常见的相数有单相、三相等。

2.4 绝缘等级

绝缘等级是指电炉变压器绝缘系统的耐压能力。它通常以千伏（kV）为单位表示。绝缘等级的选择应根据电炉变压器的额定电压、运行环境和安全要求来确定。常见的绝缘等级有6kV、10kV、35kV等。

2.5 效率

效率是指电炉变压器的输出功率与输入功率之比。它通常以百分比表示。高效率的电炉变压器可以减少能源损耗，提高能源利用率。因此，在选择电炉变压器时，应尽量选择高效率的产品。

2.6 短路阻抗

短路阻抗是指电炉变压器在短路状态下电流通过的阻抗。它通常以百分比或欧姆（Ω）为单位表示。短路阻抗的大小直接影响到电炉变压器的短路电流和故障电流，因此，在选择电炉变压器时，应考虑电炉的短路容量和系统的故障能力。 2.7 温升

温升是指电炉变压器在额定负载下产生的温度升高。它通常以摄氏度（℃）为单位表示。温升的大小直接影响到电炉变压器的运行可靠性和寿命。因此，在选择电炉变压器时，应尽量选择温升较小的产品。

10kv油浸式配电变压器技术参数和要求

10kV油浸式配电变压器是电力系统中常用的一种变压器设备，主要用于将高电压输电线路的电能降压为供给用户的低电压电能。本文将从技术参数和要求两个方面对10kV油浸式配电变压器进行详细介绍。

一、技术参数：

1. 额定容量：10kV油浸式配电变压器的额定容量通常在1000kVA到1600kVA之间，根据具体需求可以选择不同容量的变压器。

2. 额定电压：10kV油浸式配电变压器的额定电压为10kV，用于接入10kV的高压输电线路。

3. 频率：10kV油浸式配电变压器的额定频率为50Hz，符合国家电力系统的标准频率。

4. 高压侧电压调整范围：10kV油浸式配电变压器的高压侧电压调整范围通常为±5%或±2×2.5%。

5. 低压侧电压：10kV油浸式配电变压器的低压侧电压通常为0.4kV，供给用户使用。

6. 绕组连接组别：10kV油浸式配电变压器的绕组连接组别通常为Dyn11，也可以根据用户需求选择其他组别。

7. 短路阻抗：10kV油浸式配电变压器的短路阻抗通常在4%到6%之间，具体数值根据变压器容量和使用场合确定。

二、技术要求： 1. 温升：10kV油浸式配电变压器在额定负载下的温升应符合国家标准的要求，通常不超过65℃。

2. 绝缘电阻：10kV油浸式配电变压器的绝缘电阻应符合国家标准的要求，绝缘电阻不低于2MΩ。

3. 绝缘强度：10kV油浸式配电变压器的绝缘强度应符合国家标准的要求，绕组与铁芯之间、绕组与绕组之间的绝缘强度不低于2.5kV。

4. 噪声水平：10kV油浸式配电变压器的噪声水平应符合国家标准的要求，通常不超过63dB。

5. 产品质量：10kV油浸式配电变压器的产品质量应符合国家标准的要求，具备良好的机械强度和电气性能，能够稳定可靠地工作。

6. 绝缘油：10kV油浸式配电变压器使用的绝缘油应具有良好的电绝缘性能和热稳定性，能够有效保护绝缘系统。
