变压器的性能参数

1 / 4

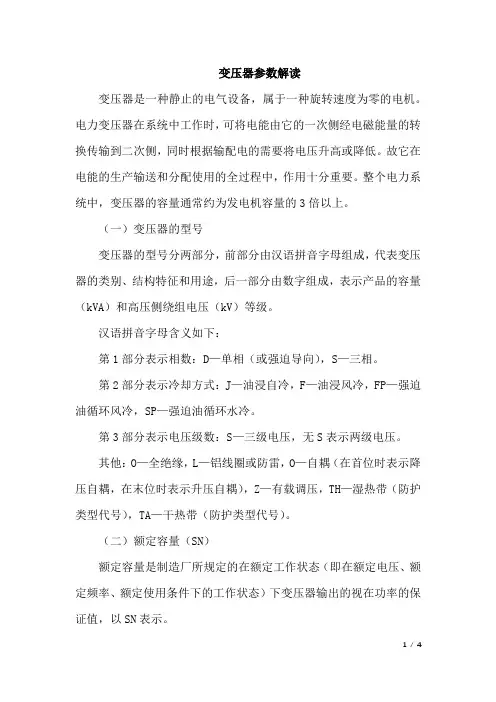

变压器参数解读

变压器是一种静止的电气设备，属于一种旋转速度为零的电机。电力变压器在系统中工作时，可将电能由它的一次侧经电磁能量的转换传输到二次侧，同时根据输配电的需要将电压升高或降低。故它在电能的生产输送和分配使用的全过程中，作用十分重要。整个电力系统中，变压器的容量通常约为发电机容量的3倍以上。

（一）变压器的型号

变压器的型号分两部分，前部分由汉语拼音字母组成，代表变压器的类别、结构特征和用途，后一部分由数字组成，表示产品的容量（kVA）和高压侧绕组电压（kV）等级。

汉语拼音字母含义如下：

第1部分表示相数：D—单相（或强迫导向），S—三相。

第2部分表示冷却方式：J—油浸自冷，F—油浸风冷，FP—强迫油循环风冷，SP—强迫油循环水冷。

第3部分表示电压级数：S—三级电压，无S表示两级电压。

其他：O—全绝缘，L—铝线圈或防雷，O—自耦（在首位时表示降压自耦，在末位时表示升压自耦），Z—有载调压，TH—湿热带（防护类型代号），TA—干热带（防护类型代号）。

（二）额定容量（SN）

额定容量是制造厂所规定的在额定工作状态（即在额定电压、额定频率、额定使用条件下的工作状态）下变压器输出的视在功率的保证值，以SN表示。 2 / 4

额定容量通常是指高压绕组的容量，当变压器容量因冷却方式而变更时，则额定容量是指它的最大容量。

（三）额定电流（I1、I2）

变压器一、二次额定电流是指在额定电压和额定环境温度下使变压器各部分不超温的一、二次绕组长期允许通过的线电流，单位以A表示。

（四）额定电压（UN）

变压器的额定电压就是各绕组的额定电压，是指额定施加的或空载时产生的电压。一次额定电压U1N是指接到变压器一次绕组端点的额定电压值；二次额定电压U2N是指当一次绕组所接的电压为额定值、分接开关放在额定分触头位置上，变压器空载时二次绕组的电压（单位为V或kV）。三相变压器的额定电压指的均是线电压。

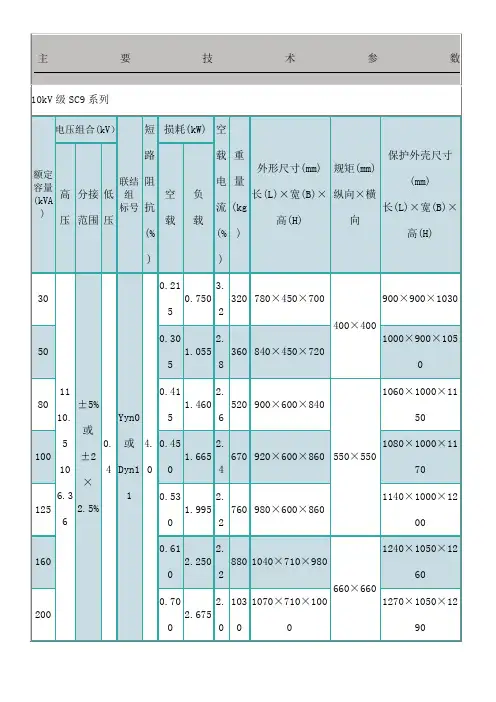

主要技术参数

10kV级SC9系列

额定容量

(kVA) 电压组合(kV）

联结

组

标号 短路

阻抗

(%) 损耗(kW) 空载

电流

(%) 重量

(kg) 外形尺寸(mm)

长(L)×宽(B)×高(H) 规矩(mm)

纵向×横向 保护外壳尺寸(mm)

长(L)×宽(B)×高(H) 高

压 分接

范围 低

压 空

载 负

载

30

11

10.5

10

6.3

6 ±5%

或

±2×

2.5% 0.4 Yyn0

或

Dyn11 4.0 0.215 0.750 3.2 320 780×450×700

400×400 900×900×1030

50 0.305 1.055 2.8 360 840×450×720 1000×900×1050

80 0.415 1.460 2.6 520 900×600×840

550×550 1060×1000×1150

100 0.450 1.665 2.4 670 920×600×860 1080×1000×1170

125 0.530 1.995 2.2 760 980×600×860 1140×1000×1200

160 0.610 2.250 2.2 880 1040×710×980

660×660 1240×1050×1260

200 0.700 2.675 2.0 1030 1070×710×1000 1270×1050×1290 250 0.810 2.915 2.0 1190 1140×710×1030 1340×1050×1330

315 0.990 3.670 1.8 1360 1180×710×1100 1360×1050×1390

400 1.100 4.220 1.8 1740 1380×960×1160

820×910 1540×1150×1590

500 1.305 5.165 1.8 1900 1400×960×1200 1570×1150×1640

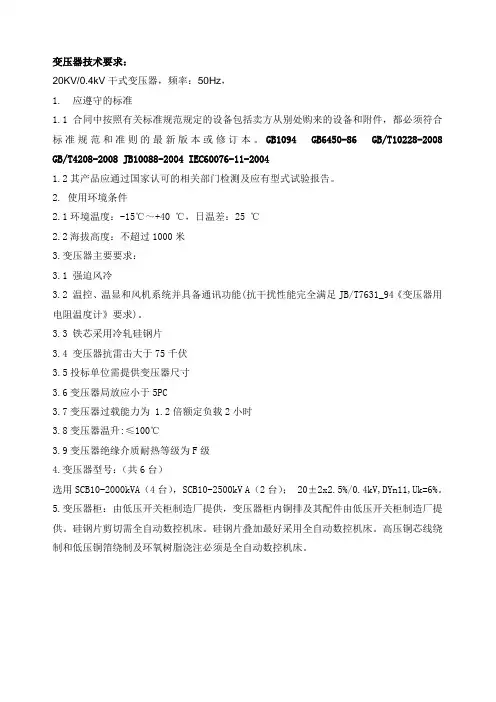

变压器技术要求：

20KV/0.4kV干式变压器，频率：50Hz，

1. 应遵守的标准

1.1合同中按照有关标准规范规定的设备包括卖方从别处购来的设备和附件，都必须符合标准规范和准则的最新版本或修订本。GB1094 GB6450-86 GB/T10228-2008

GB/T4208-2008 JB10088-2004 IEC60076-11-2004

1.2其产品应通过国家认可的相关部门检测及应有型式试验报告。

2. 使用环境条件

2.1环境温度：-15℃～+40 ℃，日温差：25 ℃

2.2海拔高度：不超过1000米

3.变压器主要要求：

3.1 强迫风冷

3.2 温控、温显和风机系统并具备通讯功能(抗干扰性能完全满足JB/T7631_94《变压器用电阻温度计》要求)。

3.3 铁芯采用冷轧硅钢片

3.4 变压器抗雷击大于75千伏

3.5投标单位需提供变压器尺寸

3.6变压器局放应小于5PC

3.7变压器过载能力为 1.2倍额定负载2小时

3.8变压器温升:≤100℃

3.9变压器绝缘介质耐热等级为F级

4.变压器型号：（共6台）

选用SCB10-2000kVA（4台），SCB10-2500kV A（2台）； 20±2x2.5%/0.4kV,DYn11,Uk=6%。

5.变压器柜：由低压开关柜制造厂提供，变压器柜内铜排及其配件由低压开关柜制造厂提供。硅钢片剪切需全自动数控机床。硅钢片叠加最好采用全自动数控机床。高压铜芯线绕制和低压铜箔绕制及环氧树脂浇注必须是全自动数控机床。

1 变压器参数详解

一、我们先以S9-250/10型变压器来说明变压器参数的具体数值，大家有一个简单的概念

产品型号 S9-250/10

额定容量(kVA) 250

短路阻抗ud(％)4

空载损耗(W) 560

负载损耗(W) 3050

空载电流1.20

重量（kg） 器身吊重675 油重 190 总重 1035

长×宽×高(mm) 1320×943×1433

轨距E(mm) 550

年损耗电量(kW.h)：空载 7534 负载12960 合计 20494

年变损电量E=(p0+I0%×Sn/100×K)×t+（pk+ud％×Sn/100×K）×（Sj/Sn）2×τ

铁心损耗E0＝(p0+I0%×Sn/100×K)×t,k取0.1，t为变压器年受电时间，取8760h。

负载损耗Ek＝（pk+ud％×Sn/100×K）×（Sj/Sn）2×τ

Sj为变压器的计算负载，一般取变压器额定容量的80％，τ为变压器最大负荷年利用小时数，可以通过查表求得，计算时一般取4000h～5000h

二、变压器参数的具体含义

1、额定容量Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量，单位kVA。其计算公式为：三相变压器Se＝1.732UeIe，单相变压器量Se＝UeIe。

2、额定电压Ue：指变压器长时间运行时所能承受的工作电压(铭牌上的Ue值，是指调压分接开关在中间分头时的额定电压)；单位为kV。

3、额定电流Ie：在额定容量Se和允许温升条件下，允许长期通过的工作电流，单位为A。

4、短路电压Ud％：也称阻抗电压(UK％)，将变压器的二次绕组短路，一次侧施加电压至额定电流值时，原边的电压和额定电压Ue之比的百分数。即：Ud%=Ud/Ue·100%。变压器的并列运行要求Ud％值相同，当变压器二次侧短路时，Ud％值将决定短路电流大小，所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。 2 5、空载电流I。：当变压器在一次侧额定电压下，二次侧绕组空载时，在一次绕组中通过的电流，称空载电流。它起变压器的激磁作用，故又称激磁电流；一般以其占额定电流的百分数表示。空载电流的大小决定于变压器容量、磁路结构和硅钢片质量等。
