变压器技术参数特性表

  • 格式：pdf
  • 大小：386.76 KB
  • 文档页数：18

资料收集于网络如有侵权请联系网站删除谢谢

精品文档SCB10-1000/10技术参数特性表

序号名称单位标准参数值投标人保证值

一额定值

1 变压器参数见续表1 SCB10-1000/10

2 铁心材质冷轧取向硅钢片硅钢片

3 线圈结构包封式/非包封式包封式

4 高压绕组kV 见续表1 10

5 低压绕组kV 0.4 0.4

6 额定频率Hz 50 50

7 额定容量kVA 见续表1 3

8 相数3 3

9 调压方式无励磁无励磁

10 调压位置高压侧高压侧

11 调压范围见续表1 ±2×2.5%

12 中性点接地方式不接地不接地

13 冷却方式AN/AF AN/AF

14 联接组标号见续表1 DYn11

15 磁通密度T （投标人提供）1.54 16 绝缘耐热等级F级及以上F

17 局部放电水平pC ≤10 ≤10 二绝缘水平

1 雷电全波冲击电压（峰值）kV 75 75 2 雷电截波冲击电压（峰值）85 85

3 高压绕组额定短时工频耐受电压（有效值）kV 35 35

4 低压绕组额定短时工频耐受电压（有效值）kV 5 5 三温升限值

1 额定电流下的绕组平均温升（F）K 100 100

2 额定电流下的绕组平均温升（H）125 （投标人填写）四空载损耗

1 额定频率额定电压时空载损耗kW 见续表1 1.77 五空载电流

1 100％额定电压时％见续表1 1

表1（续）

序号名称单位标准参数值投标人保证值

六负载损耗

1 主分接（120℃）kW 见续表1 8.13

七噪声水平dB 见续表1 72

资料收集于网络如有侵权请联系网站删除谢谢

精品文档八质量和尺寸

1 总质量t （投标人提供）3.1

续表1 变压器容量（kVA）高压（kV）高压分接范围（％）低压（kV）联结组标号空载损耗（kW）负载损耗（kW）空载电流（％）短路阻抗（％）轨距A×Ｂ（mm×mm）噪声水平（dB）

50

10 ±2×2.5 0.4 D,yn11 0.27 1.0 2.4

4.0 550×55064 100 0.4 1.57 1.8 550×55065 160 0.54 2.13 1.6 550×55066 200 0.62 2.53 1.4 660×550 67 250 0.81 2.92 1.4 660×550 67 315 0.88 3.47 1.2 660×660 69 400 1.1 4.22 1.2 660×660 69 500 1. 16 4.88 1.2 660×660 70 630 1.34 5.88 1.0 820×820 71 630 1.300 5.96 1.0

6.0 820×820 71 800 1..52 6.96 1.0 820×820 72 1000 1.77 8.13 1.0 820×820 72 1250 2.09 9.69 1.0 1070×82074 1600 2.45 11.73 1.0 1070×82074

2 组件材料配置表项目单位：项目名称：

序号项目货物需求投标人(唯一确定)响应

元件名称型式规格，参数单位数量型式、规格数量制造商原产地

变压器本体台1、单台本体及组部件

1.1 高压绝缘子支/台投标人提供复合3

1.2 低压绝缘子支/台投标人提供复合6

1.3 低压中性点绝缘子支/台投标人提供复合

1.4 温度控制器台/台投标人提供BWDK-3208D 1 南京超博江苏南京

1.5 铭牌、标识牌和警示牌套/台投标人提供不锈钢1 不锈钢河南逐鹿

1.6 风机台/台投标人提供GFDD470-110 6 福建力得福建福州

2、主要材料

2.1 硅钢片Kg/台投标人提供30Q120 1885 武汉钢铁湖北武汉

2.2 铜线Kg/台投标人提供SBEMB-0.4/155 361 顺特电气广东广州

2.3 钢材Kg/台投标人提供Q235 162 安钢安阳

资料收集于网络如有侵权请联系网站删除谢谢

精品文档项目单位：项目名称：

序号项目货物需求投标人(唯一确定)响应

元件名称型式规格，参数单位数量型式、规格数量制造商原产地

2.4 铜箔Kg/台投标人提供TU1 233 中铝洛阳洛阳

2.5 环氧树脂Kg/台投标人提供8088A 117 江西宏特江西抚州

编制说明1.项目货物需求单位在“项目货物需求-数量”中仅保留具体数量，括号中说明性语句为编写参考，须在编写过程中删除。对于不适用的元件，在“型式规格参数”和“数量”中填写“不需要”。2.项目货物需求单位对于划斜线的单元格不必填写。3.“型式、规格”投标人必项需填写完整的产品型式和产品型号。4.请投标人抄录已购买招标文件《项目货物组件材料配置表》的数据、信息或表述，填写本表对应条目“项目货物需求“栏，并在规定位置逐条逐项对应作出应答。

3 使用环境条件表序号名称项目需求值或表述投标人保证值3.1 额定电压（kV）10 10 3.2 最高运行电压（kV）12 12 3.3 系统中性点接地方式不接地不接地3.4 额定频率（Hz）50 50 3.5 污秽等级d（Ⅲ）d（Ⅲ）3.6 系统短路电流水平（高压侧）（kA）20 20 3.7 环境温度3.7.1 最高日温度（℃）40 40 3.7.2 最低日温度（℃）-25 -25 3.7.3 最大日温差（K）25 25 3.7.4 最热月平均温度（℃）30 30 3.7.5 最高年平均温度（℃）20 20 3.8 湿度（%）3.8.1 日相对湿度平均值（≤%）95 95 3.8.2 月相对湿度平均值（≤%）90 90 3.9 海拔（≤m）1000 1000 3.10 太阳辐射强度（W∕cm2）0.1 0.1 3.11 最大覆冰厚度（mm）20 20 3.12 离地面高10m处，维持10min的平均最大风速（m/s）35 35 3.13 耐地震能力3.13.1 地面水平加速度（m/s2）2 2 3.13.2 正弦共振三个周期安全系数（≥）1.67 1.67 3.14 安装场所户内户内

SCB10-500/10技术参数特性表

序号名称单位标准参数值投标人保证值

一额定值

资料收集于网络如有侵权请联系网站删除谢谢

精品文档1 变压器参数见续表1 SCB10-500/10

2 铁心材质冷轧取向硅钢片硅钢片

3 线圈结构包封式/非包封式包封式

4 高压绕组kV 见续表1 10

5 低压绕组kV 0.4 0.4

6 额定频率Hz 50 50

7 额定容量kVA 见续表1 3

8 相数3 3

9 调压方式无励磁无励磁

10 调压位置高压侧高压侧

11 调压范围见续表1 ±2×2.5%

12 中性点接地方式不接地不接地

13 冷却方式AN/AF AN/AF

14 联接组标号见续表1 DYn11

15 磁通密度T （投标人提供）1.552

16 绝缘耐热等级F级及以上F

17 局部放电水平pC ≤10 ≤10 二绝缘水平

1 雷电全波冲击电压（峰值）kV 75 75

2 雷电截波冲击电压（峰值）85 85

3 高压绕组额定短时工频耐受电压（有效值）kV 35 35

4 低压绕组额定短时工频耐受电压（有效值）kV 5 5 三温升限值

1 额定电流下的绕组平均温升（F）K 100 100 2 额定电流下的绕组平均温升（H）125 （投标人填写）四空载损耗

1 额定频率额定电压时空载损耗kW 见续表1 1.16

五空载电流

1 100％额定电压时％见续表1 1.2

表1（续）

序号名称单位标准参数值投标人保证值

六负载损耗

1 主分接（120℃）kW 见续表1 4.88

七噪声水平dB 见续表1 70

八质量和尺寸

1 总质量t （投标人提供）2

资料收集于网络如有侵权请联系网站删除谢谢

精品文档续表1 变压器容量（kVA）高压（kV）高压分接范围（％）低压（kV）联结组标号空载损耗（kW）负载损耗（kW）空载电流（％）短路阻抗（％）轨距A×Ｂ（mm×mm）噪声水平（dB）

50

10 ±2×2.5 0.4 D,yn11 0.27 1.0 2.4

4.0 550×55064 100 0.4 1.57 1.8 550×55065 160 0.54 2.13 1.6 550×55066 200 0.62 2.53 1.4 660×550 67 250 0.81 2.92 1.4 660×550 67 315 0.88 3.47 1.2 660×660 69 400 1.1 4.22 1.2 660×660 69 500 1. 16 4.88 1.2 660×660 70 630 1.34 5.88 1.0 820×820 71 630 1.300 5.96 1.0

6.0 820×820 71 800 1..52 6.96 1.0 820×820 72 1000 1.77 8.13 1.0 820×820 72 1250 2.09 9.69 1.0 1070×82074 1600 2.45 11.73 1.0 1070×82074

2 组件材料配置表项目单位：项目名称：

序号项目货物需求投标人(唯一确定)响应

元件名称型式规格，参数单位数量型式、规格数量制造商原产地

变压器本体台1、单台本体及组部件

1.1 高压绝缘子支/台投标人提供复合3

1.2 低压绝缘子支/台投标人提供复合6

1.3 低压中性点绝缘子支/台投标人提供复合

1.4 温度控制器台/台投标人提供BWDK-3208D 1 南京超博江苏南京

1.5 铭牌、标识牌和警示牌套/台投标人提供不锈钢1 不锈钢河南逐鹿

1.6 风机台/台投标人提供GFDD420-90 6 福建力得福建福州

2、主要材料2.1 硅钢片Kg/台投标人提供30Q120 1201 武汉钢铁湖北武汉

2.2 铜线Kg/台投标人提供SBEMB-0.4/155 180 顺特电气广东广州

2.3 钢材Kg/台投标人提供Q235 103 安钢安阳

2.4 铜箔Kg/台投标人提供TU1 107 中铝洛阳洛阳

2.5 环氧树脂Kg/投标人提供8088A 60 江西宏特江西抚州

合集下载

变压器技术参数特性表

变压器技术参数特性表

范文范例参考

完美Word格式整理版

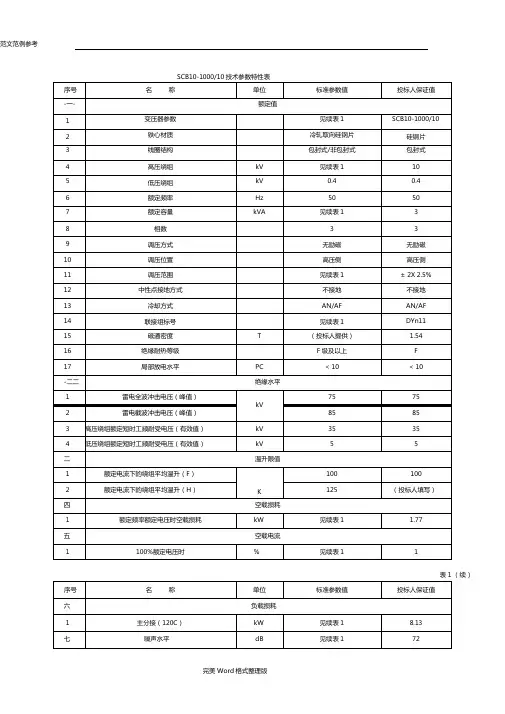

SCB10-1000/10技术参数特性表

序号 名 称 单位 标准参数值 投标人保证值

-一- 额定值

1 变压器参数 见续表1 SCB10-1000/10

2 铁心材质 冷轧取向硅钢片 硅钢片

3 线圈结构 包封式/非包封式 包封式

4 高压绕组 kV 见续表1 10

5 低压绕组 kV 0.4 0.4

6 额定频率 Hz 50 50

7 额定容量 kVA 见续表1 3

8 相数

3 3

9 调压方式

无励磁 无励磁

10 调压位置

高压侧 高压侧

11 调压范围

见续表1 ± 2X 2.5%

12 中性点接地方式

不接地 不接地

13 冷却方式

AN/AF AN/AF

14 联接组标号

见续表1 DYn11

15 磁通密度 T （投标人提供） 1.54

16 绝缘耐热等级

F级及以上 F

17 局部放电水平 PC < 10 < 10

-二二 绝缘水平

1 雷电全波冲击电压（峰值） kV 75 75

2 雷电截波冲击电压（峰值） 85 85

3 高压绕组额定短时工频耐受电压（有效值） kV 35 35

4 低压绕组额定短时工频耐受电压（有效值） kV 5 5

二 温升限值

1 额定电流下的绕组平均温升（F）

K 100 100

2 额定电流下的绕组平均温升（H） 125 （投标人填写）

四 空载损耗

1 额定频率额定电压时空载损耗 kW 见续表1 1.77

五 空载电流

1 100%额定电压时 % 见续表1 1

表1 （续）

序号 名 称 单位 标准参数值 投标人保证值

六

负载损耗

1 主分接（120C） kW 见续表1 8.13

七 噪声水平 dB 见续表1 72 范文范例参考

完美Word格式整理版

八 质量和尺寸

1 总质量 t (投标人提供) 3.1

续表1

变压器

容量

(kVA) 高压

(kV) 高压分接 范围

(完整版)变压器参数

(完整版)变压器参数

S9—Ｍ三相油浸式全密封电力变压器技术数据表

产品型号 额定容量（kVA） 额定电压 联接组 空载损耗（W） 负载损耗（W） 空载电流（%） 阻抗电压（%） 重量（kg） 轨距 外形尺寸

（长×宽×高） 高压（kV） 分接范围 低压（kV） 器身重(kg) 油重(kg) 总重(kg)

S11-M.R-30/10 30 6

6.3

10 ±5% 0.4 Y，yn0 90 600 0.6 4.0 165 85 340 400 900×520×900

S11-M.R-50/10 50 120 870 0.6 220 95 420 950×510×980

S11-M.R-63/10 63 140 1040 0.57 260 105 480 1010×580×1000

S11-M.R-80/10 80 175 1250 0.54 300 110 520 1040×600×1020

S11-M.R-100/10 100 200 1500 0.48 350 125 580 1150×620×1100

S11-M.R-125/10 125 235 1800 0.45 400 135 680 550 1150×620×1100

S11-M.R-160/10 160 280 2200 0.42 480 165 790 1200×640×1180

S11-M.R-200/10 200 335 2600 0.39 560 185 930 1240×660×1180

S11-M.-250/10 250 390 3050 0.36 680 210 1150 1320×700×1200

S11-M.R-315/10 315 465 3650 0.33 800 240 1280 660 1400×780×1200

S11-M.R-400/10 400 560 4300 0.3 980 290 1560 1460×820×1380

10kv变压器技术参数表

10kv变压器技术参数表

10kV S11系列低损耗节能变压器技术参数

产品型号 额定容量

(kVA) 损耗(W) 短路阻抗

(%) 空载电流

(%) 重量(kg) 轨距 (mr)i 外形尺寸

(mm 空载 负载 器身重 油重 总重

S11-30/10 30 90 600

1.4 150 80 295 450 955X 450X 1010

S11-50/10 50 130 870

1.2 220 95 400 1000X 460X 1075

S11-63/10 63 150 1040

1.2 260 100 450

1005X 465X 1115

S11-80/10 80 175 1250 1.1 295 110 510 1025X 510X 1140

S11-100/10 100 200 1500 1.0 390 135 645 550 1145X 535X 1255

S11-125/10 125 235 1800 4.0 1.0 430 145 705 1160X 560X 1285

S11-160/10 160 270 2200 0.9 495 165 810 1190X 610X 1355

S11-200/10 200 325 2600

0.9 585 180 935

1220X 660X 1400

S11-250/10 250 395 3050 0.8 665 200 1050 1240X 690X 1440

S11-315/10 315 475 3650 0.8 760 215 1195 660 1255X 815X 1495

S11-400/10 400 565 4300

0.7 960 265 1480 1420X 745X 1540

S11-500/10 500 675 5100

0.7 1145 295 1735

1470X 795X 1635

S11-630/10 630 805 6200

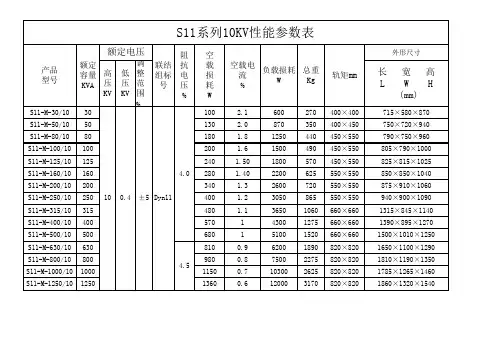

变压器 外形尺寸、技术参数
