标牌标线工程施工方案

  • 格式：docx
  • 大小：24.67 KB
  • 文档页数：3

标牌标线工程施工方案

一、工程概况

标牌标线工程是指在道路、停车场、车库、工厂、学校等场所对路面和建筑物进行标线、标示和标牌设置的技术工程。标牌标线工程的施工具体包括路面标线、地下停车场标线、室内标线、安全标识标牌、交通标识标牌等。

标牌标线工程的施工主要包括标示设计、路面处理、标线施工、标牌设置等阶段。标牌标线工程的施工质量直接关系到交通安全和建筑物管理，因此施工方案的制定和实施至关重要。

本方案将从工程概况、施工组织、工艺技术、安全措施等方面对标牌标线工程的施工进行详细阐述。

二、施工组织

1.项目负责人

项目负责人是标牌标线工程施工的主要责任人，负责工程的施工管理、技术支持和安全控制。项目负责人应具备相应的施工管理经验和技术资质，能够熟练操作施工设备和使用相关软件。

2.施工人员

施工人员包括标线施工人员、标示设计人员、标牌设置人员等。施工人员应经过专业培训，具备相关工种证书和从业经验。在施工现场，各施工人员应密切配合，严格遵守安全操作规程，确保施工质量和工期。

3.施工设备

施工设备主要包括标线施工机、标示设计软件、标牌设置工具等。施工设备应具备相应的性能和质量保障，同时需要定期检测和维护，确保施工过程中的安全和有效性。

4.材料供应

施工所需的材料包括路面标线材料、标示标牌材料、涂料、胶水等。材料供应应选择正规厂家和品牌，质量合格，同时应根据施工计划提前准备，确保施工进度。

三、工艺技术

1.标示设计 标示设计是标牌标线工程的首要环节，设计应符合交通规定和建筑物要求，既要美观实用，又要简洁明了。设计师应根据实际情况综合考虑地形、人流、车流等因素，科学合理地进行标示设计，确定标线形状、颜色、大小、位置等参数。

2.路面处理

路面处理是指在进行标线施工前对路面进行清理和处理，保证施工后标线的附着力和平整度。清理工作包括扫路、洗路、修补等，处理工作应结合实际情况，采用合理的方法和材料。

3.标线施工

标线施工是标牌标线工程的核心环节，施工工艺应严格按照设计要求进行。施工前应根据设计图纸进行布线，确定标线的位置和形状。施工过程中应严格控制施工压力、速度和角度，确保标线的质量和美观度。

4.标牌设置

标牌设置是指在建筑物、设施、道路等地点设置交通标志、安全警示标牌。设置应根据相关规定和实际情况安排位置和高度，采用专用工具和设备进行固定和调整。

四、安全措施

1.施工前安全

施工前应对施工现场进行全面检查和清理，清除危险物品和障碍物，确保施工场地的安全和整洁。同时，应配备必要的防护用品和设备，如安全帽、防护眼镜、手套等。

2.施工中安全

施工中应加强现场管理，指定专人负责施工现场的安全检查和管理。施工操作人员应严格遵守作业规程，禁止穿插作业和超负荷作业。同时，应设置警示牌和隔离设施，确保施工现场的安全通行。

3.施工后安全

施工后应及时清理施工现场，处理好废弃材料和设备。同时，应进行施工验收和安全检查，确保施工质量和施工设备的正常使用。

五、环保措施

标牌标线工程的施工过程中会产生噪音、粉尘等污染物，因此需要采取一系列的环保措施，保护环境、保障工人健康。环保措施主要包括施工噪音控制、粉尘控制、废弃物处理等。

六、总结 标牌标线工程的施工方案包括施工组织、工艺技术、安全措施、环保措施等多个方面，需要综合考虑，精心制定和执行。通过严格的施工管理和质量控制，可以有效保障施工质量和安全，确保工程进度和工程效果。同时，需要不断总结和改进经验，提高施工水平和服务质量，为交通安全和建筑物管理做出应有的贡献。

合集下载

标志、标线、标牌、施工方案

标志、标线、标牌、施工方案

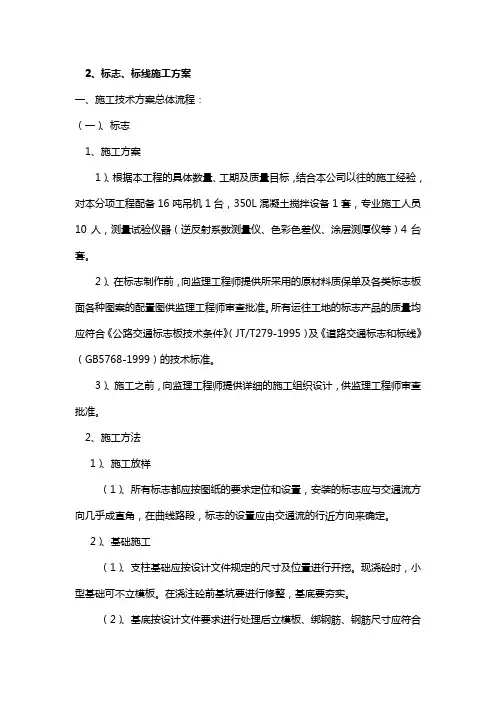

2、标志、标线施工方案

一、施工技术方案总体流程：

（一）、标志

1、施工方案

1）、根据本工程的具体数量、工期及质量目标，结合本公司以往的施工经验，对本分项工程配备16吨吊机1台，350L混凝土搅拌设备1套，专业施工人员10人，测量试验仪器（逆反射系数测量仪、色彩色差仪、涂层测厚仪等）4台套。

2）、在标志制作前，向监理工程师提供所采用的原材料质保单及各类标志板面各种图案的配置图供监理工程师审查批准。所有运往工地的标志产品的质量均应符合《公路交通标志板技术条件》（JT/T279-1995）及《道路交通标志和标线》（GB5768-1999）的技术标准。

3）、施工之前，向监理工程师提供详细的施工组织设计，供监理工程师审查批准。

2、施工方法

1）、施工放样

（1）、所有标志都应按图纸的要求定位和设置，安装的标志应与交通流方向几乎成直角，在曲线路段，标志的设置应由交通流的行近方向来确定。

2）、基础施工

（1）、支柱基础应按设计文件规定的尺寸及位置进行开挖。现浇砼时，小型基础可不立模板。在浇注砼前基坑要进行修整，基底要夯实。

（2）、基底按设计文件要求进行处理后立模板、绑钢筋、钢筋尺寸应符合

设计规定，地脚螺栓和底法兰盘位置要正确。浇筑砼时，应保证底法兰盘标高正确，保持水平，地脚螺栓保持垂直。

3）、浇筑好的砼基础应进行养护，基础周围应回填夯实。并应在安装支柱前完成。

3、标志立柱制作安装

1）、严格按设计文件要求选购材料，所有钢板按设计文件要求必须有材质证明，经监理工程师验收方可加工。

2）、将采购回来的钢材，按设计文件尺寸进行切割，型材用气割切割，钢板用轨道式切割机切割，切割好的钢材，用打磨机打磨，需拼接的部位，一定要切割成焊口。

3）、焊条必须选用设计文件及国标要求的材料，焊缝厚度必须达到设计文件要求，焊好后材料应检查焊缝的厚度及平滑度。

标志、标线、标牌、工程施工方案

标志、标线、标牌、工程施工方案

标志、标线、标牌、工程施工方案

WORD格式

-- .. --

2、标记、标线施工方案

一、施工技术方案整体流程：

（一）、标记

1 、施工方案

1 ）、依据本工程的详细数目、工期及质量目标，联合本企业过去的施工经验，对安分项

工程装备 16 吨吊机 1 台， 350L 混凝土搅拌设备 1 套，专业施工人员 10

人，丈量试验仪器（逆反射系数丈量仪、色彩色差仪、涂层测厚仪等） 4 台套。

2 ）、在标记制作前，向监理工程师供给所采纳的原资料质保单及各种标记板面各样图案的配置图供监理工程师审察同意。全部运往工地的标记产品的质量均应切合《公路交通标记板

技术条件》（ JT/T279-1995 ）及《道路交通标记和标线》

（ GB5768-1999）的技术标准。

3 ）、施工以前，向监理工程师供给详尽的施工组织设计，供监理工程师审察 同意。

2、施工方法

1）、施工放样

（ 1）、全部标记都应按图纸的要求定位和设置，安装的标记应与交通流方向几乎成直角，在曲线路段，标记的设置应由交通流的行近方素来确立。

2 ）、基础施工

（1）、支柱基础应按设计文件规定的尺寸及地点进行开挖。现浇砼时，小型基础可不立模板。在浇注砼前基坑要进行修整，基底要夯实。

（2）、基底按设计文件要求进行办理后立模板、绑钢筋、钢筋尺寸应切合

设计规定，地脚螺栓和底法兰盘地点要正确。 浇筑砼时，应保证底法兰盘标高正确，保持水平，地脚螺栓保持垂直。

3 ）、浇筑好的砼基础应进行保养，基础四周应回填夯实。并应在安装支柱前达成。

3 、标记立柱制作安装

1 ）、严格按设计文件要求选购资料，全部钢板按设计文件要求一定有材质证明，经监理工程师查收方可加工。

2 ）、将采买回来的钢材，按设计文件尺寸进行切割，型材用气割切割，钢板用轨道式切割机切割，切割好的钢材，用打磨机打磨，需拼接的部位，必定要切割成焊口。

3 ）、焊条一定采纳设计文件及国标要求的资料，焊缝厚度一定达到设计文件要求，焊好后资料应检查焊缝的厚度及光滑度。

交通工程信号灯标线及标牌施工方案

交通工程信号灯标线及标牌施工方案

施工方案审查会签表

工程名称：金山湾生态城基础设施项目 合同编号：

施工方案名称：交通工程信号灯、标牌及标线施工方案 编号:ZBB-技案【2015】-005

工程管理部意见：

签字（日期）：

质量管理部意见：

签字（日期）：

安全管理部意见：

签字（日期）：

计划合同部意见：

签字（日期）：

总包部总经意见：

签字（日期）：

总包部总工意见：

签字（日期）：

项目公司意见：

签字（日期）： 注：本表为内部施工方案审核会签表，各单位（部门）留存一份。

施工方案报审表

ZBB-技案[2015]-005

工程名称：金山湾生态城基础设施项目 合同编号：

致：烟台市工程建设第一监理有限公司（监理单位）

我方已经完成了交通工程信号灯、标牌及标线施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：交通工程信号灯、标牌及标线施工方案

承包单位：中电建路桥集团有限公司

烟台金山湾生态城基础设施项目总承包部

项目负责人：

日 期：

监理单位意见：

监理单位：烟台市工程建设第一监理有限公司

金山湾生态城基础设施项目监理部（一标段）

监理工程师：

日 期： 建设单位意见:

建设单位：烟台市城市建设发展有限公司

负责人：

日 期：

注：本表由承包人填报一式五份，业主、监理各一份，承包人存三份。

施工方案报审表

标牌_标志标线施工方案

标牌_标志标线施工方案

标志标牌

1.施工准备

（1）材料

1）铝合金底板

①铝合金板焊接加工有一定的难度，可考虑采用氩弧焊电阻焊（点焊）等方法；

②锯合金板宜采厨硬铝合金板，其机械强度应符合规定，即：抗拉强度≥;屈服点≥241．2Mpa；延伸率》4％～10%.

③大型标志的板面鲒构，宜采用挤压厨型的铝合金板，其材料品质符合ASTMB221，6063-T6的要求。断面尺寸应符合《公路交通标志技术条件》(JTJ/T279-95)的规定。

2）标志柱采用钢柱，其强度高，加工性好。

3）防锈处理采用热浸镀锌，具体要求：

①预处理完成后,将金属构件浸入温度达450～480的锌液中，浸镀分钟冷却后即可；

②镀件表面应无漏镀、露铁等缺陷；

③ 镀锌层厚度应满足有关规定的要求；

④螺栓、螺母及连接附件应进行镀锌处理。 4）水泥、砂、碎石等原材料已准备充分并满足设计规范要求。

（2）机械

混凝土搅拌机及辅助工具已准备充分并满足设计规范要求。

（3）技术准备：施工组织设计经审定批复，并做好施工技术及安全交底；根据恢复的路线中桩、设计图表、施工工艺和有关规定放出基础的具体位置桩；水泥、砂、碎石等原材料送至试验室进行原材料砼配合比试验。

2.施工方案

（1) 基坑开挖

基坑采用机械与人工相结合的方式进行开挖，无法使用机械时用人工开挖。

所开挖的各种杂土清运到弃土场或监理指定的地点堆放。开挖过程中根据开挖深度及土质

情况注意观察坑壁的稳定性，及时采取有效措施加强坑壁支挡，以保证施工安全。

（2）模板加工安装

模板用组合钢模，外露面精度要求高，用加工钢模，隐蔽面用组合钢模。首先按尺寸设计绘制组装配板图，并对不足模数的空缺部位按符合设计尺寸的钢模配补；现场组拼，组拼模板时，每块模板位置必须正确，表面平整，拧紧模板拉杆螺栓，并设立支撑，使模板保持整体稳定，防止浇筑砼时模板受力变形。模板安装的误差满足规范要求。

（3）砼浇筑 砼由现场强制式砼搅拌机供应，并由人工推手推车运至浇筑位置。
