龙软LongRuanGIS地测空间管理信息系统教程——wx4766

地测空间管理信息系统介绍北京龙软科技股份有限公司2012年02月目录一、龙软GIS地理信息系统基础平台 (3)二、地测空间管理信息系统 (5)2.1 地质数据管理子系统 (5)2.2 测量数据管理子系统 (7)2.3 地质图形处理子系统 (8)2.4 测量图形处理子系统 (13)2.5 地测图例库管理子系统 (16)一、龙软GIS地理信息系统基础平台（1）具备CAD强大的工程绘图和编辑功能，并具备煤矿专业实用的应用功能。

（2）与当前主流的AUTOCAD、MAPGIS、MAPINFO等制图软件相兼容；可以和任何后台数据库进行无缝链接，如SQL SERVER，SYSBASE，ORACLE等。

（3）具备GIS软件适用的查询、定位和统一修改等功能，可快速对图形进行查询、修改，该功能可以让用户选择统改条件和统改结果，凡是满足条件的实体均参与统改，统改后实体的参数与统改结果一致。

统改命令可以大大提高用户的工作效率。

（4）支持命令行操作、透明命令操作、滚轮缩放、多种方式对象捕捉。

（5）支持对光栅图像进行交互式或全自动矢量化，可对矢量化后的图形进行精确校正。

（6）提供多种标注功能, 如线性标注、对齐标注、角度标注、半径标注、直径标注、引线标注、坐标标注、标高标注等功能，并且所有标注参数均可以灵活设置。

（7）提供了大量的实体编辑命令，包括删除、复制、移动、旋转、镜像、偏移、修剪、延伸、拉长、打断、倒角、圆角、缩放、联接线、改变线方向、线上删点、线上移点、线上加点、编辑注记内容等。

这些编辑功能操作简单、使用方便，且操作过程中的每一步都有详细的命令行提示信息，用户只需要按照这些提示就可以完成操作。

（8）可以在自由状态下直接对实体进行编辑，而无需任何命令。

这些编辑包括移动线的节点、更改圆心位置和半径、缩放和旋转文字等。

并且在编辑实体时，线型、填充符号随之更新，非常直观。

图2-1 龙软GIS地理信息系统基础平台二、地测空间管理信息系统地测空间管理信息系统是针对地质勘探和矿山地测部门而开发的一套专业地理信息系统软件，系统集数据管理、专业计算和矿图自动生成于一体，能依据地测数据自动生成采掘工程平面图、钻孔柱状图、煤岩层对比图、勘探线剖面图、底板等高线及储量计算图、巷道素描图、水平切面图、立面投影图等，同时可根据最新的地测数据动态修改相关图件。

4煤岩层对比图第一步:配置数据库第二步:绘制煤岩层对比图单击“柱状图”→“煤岩层对比图"→“煤岩层对比图”命令后弹出如下对话框，如图4-1所示。

图 4—1(1)连接数据库点击此按钮后确保和数据库连接上。

（注意：系统可以有多种连接方式,一般用户就选择默认的UDL数据库即可）.(2)选择勘探线用户可以通过此框的下拉菜单选择需要绘制钻孔所在的勘探线名称。

(3)实际钻孔名称当选中不同勘探线后此框就动态的显示选中勘探线上的所有钻孔。

(4)提取钻孔名称此框显示的是需要绘制的所有钻孔名称，可以通过添加和删除按钮任意选择需要绘制的钻孔.(注意:绘制对比图时钻孔的顺序是和此选择添加钻孔的顺序是保持一致的，也就是说,哪些钻孔需要绘制在对比图的左边就先添加该钻孔）。

(5)标志层名称就是在绘制时钻孔柱状的参考地层，可以任意指定。

(注意：一般都选择本矿区的主采煤层或者是较稳定的标志层）。

(6)要连接的标志层名称默认情况下,全部标志层都进行对比,若在“要连接的标志层名称"项下，选中“此列表框有效”时，可设定要对比的煤层及标志层.(7)数据来源在绘制对比图时所采用的原始资料,可以根据需要任意选择。

(8)标志层厚度制对比图时钻孔柱状所采用的资料，一般都选择真厚绘制。

(9)标志层连线当选择‘连线'时，系统将按所选择的标志层为基准线把各个钻孔所有的相同标志层连接上；当选择‘不连线'时所有标志层就不连接。

(10)基准线参考点默认都是按‘标志层’,但也可以不选择‘实际标高’，系统将根据每个钻孔的实际孔口标高绘制。

(11)钻孔宽度可以在此框内任意输入所要绘制钻孔的宽度，单位是mm.(12)钻孔间距离就是对比图上两个柱之间的距离.(13)柱状比例尺就是所绘制的对比图的比例尺，可以输入任意比例尺.(14)注记参数就是指对比图上见煤深度和煤厚注记字符的大小和保留的小数位数。

(15)注记内容设置注记深度或是底板标高.第二步：煤岩层对比图连线当系统自动生成煤岩层对比图后,若生成的钻孔显示红色，则表示此钻孔中没有做为基准线的标志层的岩性层,提示用户检查数据;同时在命令行还会提示，在‘岩石代码映射表.txt’中没有对应的岩石名称的代码,提示用户检查.如图4-2所示。

龙软LongRuanGIS地测空间管理信息系统教程——wx4766龙软地测空间管理信息系统使用教程地测空间管理信息系统使用手册北京龙软科技发展有限公司2006年12月目录1.绪论 (13)1.1. 前言 (13)1.2. 软件特色 (13)1.3. 本手册的适用范围 (15)2.图形系统基本命令 (16)2.1. 文件 (16)2.1.1.新建162.1.2.打开162.1.3.保存162.1.4.另存为162.1.5.压缩整理172.1.6.导入…172.1.7.导出…172.1.8.打印182.1.9.打印预览182.1.10.打印设置192.2. 编辑 (20)2.2.1.撤销202.2.2.重做212.2.3.剪切212.2.4.复制212.2.5.带基点复制222.2.6.粘贴222.2.7.全部选择2.2.8.查找222.2.9.添加超级链接242.2.10.编辑超级链接252.2.11.打开超级链接252.3. 查看 (25)2.3.1.工具栏252.3.2.状态栏262.3.3.命令行262.3.4.放大262.3.5.缩小272.3.6.自由缩放272.3.7.平移272.3.8.显示全图272.3.9.原图显示2.3.10.全屏显示282.3.11.刷新282.3.12.鸟瞰视图282.4. 绘图 (29)2.4.1.点292.4.2.圆302.4.3.直线302.4.4.折线312.4.5.曲线322.4.6.矩形322.4.7.多边形322.4.8.圆弧332.4.9.注记332.4.10.椭圆342.4.11.面342.4.12.弧段352.4.13.区352.4.14.椭圆弧352.4.15.................................................... 块352.4.16.等分352.4.17.双曲线巷道362.4.18.双直线巷道362.4.19.经纬网372.4.20.图框372.4.21.中心线392.4.22.斜矩形402.5. 矢量化 (40)2.6. 设置 (44)2.6.1.专业命令设置442.6.2.图层管理 442.6.3.线型管理 472.6.4.线宽管理 482.6.5.点符号管理 492.6.6.填充符号管理 492.6.7.属性管理 502.6.8.字体 502.6.9.背景色 512.6.10.捕捉 522.6.11.视图平移步长 542.6.12.显示坐标位置 542.6.13.正交 542.6.14.启用捕捉 542.6.15.追踪视图 542.6.16.右键单击542.6.17.状态栏坐标显示552.6.18.十字光标552.6.19.提示562.6.20.地图比例尺572.6.21.文件密码572.7. 修改 (57)2.7.1.图形参数572.7.2.图形参数匹配582.7.3.统改注记参数582.7.4.统改点实体参数592.7.5.统改填充实体参数612.7.6.统改线实体参数632.7.7.统改圆半径652.7.8.统改实体符号库652.7.9.统改Z值 652.7.10.统改名称 662.7.11.随层实体匹配检查 662.7.12.属性 662.7.13.编辑注记 662.7.14.线上移点672.7.15.线上删点672.7.16.线上加点682.7.17.联接线682.7.18.改变线方向692.7.19.裁剪图形 692.7.20.闭合线 692.7.21.曲线->折线 702.7.22.折线->曲线2.7.23.等分线段 712.7.24.删除 712.7.25.复制712.7.26.移动 722.7.27.旋转 722.7.28.镜像 722.7.29.偏移 732.7.30.修剪 742.7.31.延伸 752.7.32.打断762.7.33.倒角762.7.34.圆角772.7.35.测量距离772.7.36.输出线实体参数2.7.37.点坐标792.7.38.对齐792.7.39.地图校正792.7.40.数据压缩812.7.41.分解822.7.42.填充822.7.43.填充岩性842.7.44.拉长842.7.45.旋转整图842.7.46.缩放852.8. 标注 (86)3.柱状图 (91)4.煤岩层对比图 (103)5.剖面图 (107)6.底板等高线及储量计算图 (114)7.预想剖面图自动生成 (130)8.平剖对应 (135)9.采掘工程平面图 (139)10.工作面回采地质说明书 (160)11.图例库 (180)12.地质及测量数据库 (192)12.1.地质数据库管理19212.1.1.建立SQL Server2000数据库19212.1.2.配置数据库19212.1.3.地质基础数据录入19312.1.4.数据维护20112.2.测量数据库管理20210.2.1.录入计算台帐20210.2.2.录入成果台帐20613.附录一 (210)14.附录二 (224)15.附录三 (234)1. 绪论1.1. 前言亲爱的用户，感谢您购买了北京龙软科技发展有限公司开发的矿山资源地理信息系统（RGIS）系列软件之地测空间管理信息系统软件。

3柱状图内容包括钻探柱状、测井柱状、综合柱状、测井曲线和简易水文情况、变径及封孔情况、水文地质、工程地质相关参数等。

3.1.单孔柱状图第一步：配置数据库数据库配置的目的是为了使数据库正确连接，为下面提取数据做好准备。

(注意：配置数据库无需每次都配置，如果用同一个数据库只需配置一次)。

单击菜单中“数据库”→“地质数据库配置”命令，进入3-1所示对话框界面。

图3-1(1)选择可输入服务器名称服务器名称选择为数据库所在的服务器名称，点击选择无需手动输入。

(2)输入登录服务器的信息登录服务器两种选择方式，一种使用Windows NT集成方式，使用此种方式登录服务器只能读取数据，不能进入数据库修改数据；另一种指定的用户名称和密码，此种方法即可以读取数据又可以进入数据库修改数据，在数据库默认安装没有设定密码的情况下，选空白密码选项。

(3)在服务器上选择数据库数据库选择要使用的数据库，若在列表中没有可以手动输入。

(4)测试连接最后单击测试连接安钮，弹出测试连接成功对话框，单击[确定]，数据库配置完毕。

第二步：绘制单孔柱状图(一)单孔柱状图选择菜单中“柱状图”→“单孔柱状图”→“单孔柱状图”弹出如图3-2所示对话框。

图3-2(1)选择数据库此项不可省略它是提取数据的过程。

(2)选择钻孔名称此项可用于定位钻孔，选择钻孔。

(3)选择模板绘制的柱状图,根据选择的模板样式成图。

(4)测斜资料注记方式根据数据库中录入方式选择，数据库中按度录入，则选“按度注记”；否则选“按度分秒注记”。

(5)注记类型在地层、煤层、标志层中有“注记代码”和“注记名称”两种方式，用户可根据自己的要求选择；钻探、综合柱状同一煤层注记可选择分层注记或累加注记两种方式；测井柱状中用户可根据实际情况选择只绘制煤层或煤层、岩性全部绘制也可像钻探、综合柱状一样选择同一煤层注记情况。

(6)柱状分隔线柱状分隔线是指柱状两边平行的线段与柱状部分的距离。

下面两项是对柱状中注记的精确位数的设置、字体大小的设置；岩性注记在柱状中位置的设置。

图2-40 统改点实体参数前图2-41 统改点实体参数后2.7.1.统改填充实体参数命令行：repfill选择“修改”→“统改参数”→“统改填充实体参数”用鼠标单击在绘图区域选择源填充实体出现对话框（如图2-42）对话框中前面“条件”是指源填充实体的参数，后面“结果”是指源填充实体被修改后的参数，用户可以根据自己的需要来设置，设置好后点确定按钮。

所有的符合本条件的填充实体被修改成另一种填充实体（统改前如图2-43，统改后如图2-44）。

图2-42统改填充实体参数图2-43 统改填充实体参数前图2-44 统改填充实体参数后2.7.2.统改线实体参数命令行：repline选择“修改”→“统改参数”→“统改线实体参数”用鼠标单击在绘图区域选择源线实体(线实体是指图形中所有的线型实体) 出现对话框(如图2-45)。

对话框中前面“条件”是指源线实体的参数，后面“结果”是指源线实体被修改后的参数，用户可以根据自己的需要来设置，设置好后点确定按钮。

所有的符合本条件的线实体被修改成另一种线实体（统改前如图2-46，统改后如图2-47）。

图2-45 统改线实体参数图2-46 统改线实体前图2-47 统改线实体后2.7.3.随层实体匹配检查当符号库中的线型发生了变化，或者图层的线型、颜色改变了之后，该命令可以将该图层中具有随层属性的实体的线型或者颜色强制进行相应的变化。

2.7.4.属性命令行：info该命令用于单个实体的属性管理。

可以将实体与某个属性表关联，并且可以填写相关的字段值。

2.7.5.编辑注记命令行：editann修改图形中已存在的字符，选择“修改”→“实体”→“注记”，用光标选择图形中的注记或直接把光标放在要修改的字符上双击出现对话框（如图2-48）输入新的注记后，点击“确定”按纽。

图2-48 编辑注记2.7.6.线上移点命令行：movept移动图形中线段节点。

选择“修改”→“实体”→“线上移点”或单击用光标选择图形中线实体，节点新的位置由鼠标的箭头位置确定。

1.素描图素描图，是固体矿产在实际开采中经常使用的一种图纸，是生产中最基础的图种，它实际上就是大巷实测剖面图。

有时素描图与工作面平面图、工作面综合柱状图叠加到一起成为该工作面回采地质说明书，是矿井地质“三书”之一。

4.1. 巷道素描图执行该功能后，界面下方状态行会提示生成素描图相关功能及快捷键，如图1-1。

图1-14.2. 连接巷道素描图数据做素描图的第一步是先有实测巷道，所以“素描图→连接巷道素描图数据”的功能就是从测量数据库中获得导线点数据，为生成剖面巷道做准备（如图1-2）。

连接测量数据库成功后，矿井水平、采区、工作面、巷道名称、纵横比例尺、制图人姓名、剖面格网间距均要自行设置。

系统默认自左往右绘制剖面图，如果剖面绘制方向是从右往左，要选“向左绘制”。

图1-24.3. 单点数据管理上一步骤确定后，按屏幕下方提示从测量数据库中读入导线点单点数据，执行此命令后，弹出如图1-3所示对话框：图1-3对话框内显示了该巷道全部导线点数据，双击第一列即为选取（），否则未选。

确定后全屏显示，生成下图（局部放大）：图1-44.4. 添加导线点如上面已生成的巷道剖面，7号导线点没有绘制，现在准备追加上，执行此命令，选择7号导线点，确定。

图1-54.5. 加密导线点数据与上一功能区别在于，在没有导线点实测数据情况下，现在还可以通过这种方式即参考已知导线点改变巷道实际形态。

步骤：①在单点数据管理基础上，首先选择一个已知导线点，如：7号导线点②选择加密方式，俯仰角、基准线均可，如俯仰角加密③在俯仰角加密导线点对话框中单击新增（）按钮④按实际数据填写距离、角度、方向。

倾斜距离是针对前一点距离而不是累计距离，仰角为正俯角为负，向右为0向左为1⑤确定，显示结果见下图。

图1-6图1-74.6. 显示导线点数据执行此命令可将图形中所有导线点数据显示在屏幕下方：图1-84.7. 绘制探煤点巷道剖面绘制完毕后，还要根据井下探煤数据反映出煤层顶底板情况。

地测空间系统龙软教程（2）图1-1 统改点实体参数前图1-2 统改点实体参数后2.7.1.统改填充实体参数命令⾏：repfill选择“修改”→“统改参数”→“统改填充实体参数”⽤⿏标单击在绘图区域选择源填充实体出现对话框（如图1-3）对话框中前⾯“条件”是指源填充实体的参数，后⾯“结果”是指源填充实体被修改后的参数，⽤户可以根据⾃⼰的需要来设置，设置好后点确定按钮。

所有的符合本条件的填充实体被修改成另⼀种填充实体（统改前如图1-4，统改后如图1-5）。

图1-3统改填充实体参数图1-4 统改填充实体参数前图1-5 统改填充实体参数后2.7.2.统改线实体参数命令⾏：repline选择“修改”→“统改参数”→“统改线实体参数”⽤⿏标单击在绘图区域选择源线实体(线实体是指图形中所有的线型实体) 出现对话框(如图1-6)。

对话框中前⾯“条件”是指源线实体的参数，后⾯“结果”是指源线实体被修改后的参数，⽤户可以根据⾃⼰的需要来设置，设置好后点确定按钮。

所有的符合本条件的线实体被修改成另⼀种线实体（统改前如图1-7，统改后如图1-8）。

图1-6 统改线实体参数图1-7 统改线实体前图1-8 统改线实体后2.7.3.随层实体匹配检查当符号库中的线型发⽣了变化，或者图层的线型、颜⾊改变了之后，该命令可以将该图层中具有随层属性的实体的线型或者颜⾊强制进⾏相应的变化。

2.7.4.属性命令⾏：info该命令⽤于单个实体的属性管理。

可以将实体与某个属性表关联，并且可以填写相关的字段值。

2.7.5.编辑注记命令⾏：editann修改图形中已存在的字符，选择“修改”→“实体”→“注记”，⽤光标选择图形中的注记或直接把光标放在要修改的字符上双击出现对话框（如图1-9）输⼊新的注记后，点击“确定”按纽。

图1-9 编辑注记2.7.6.线上移点命令⾏：movept移动图形中线段节点。

选择“修改”→“实体”→“线上移点”或单击⽤光标选择图形中线实体，节点新的位置由⿏标的箭头位置确定。

矿井地测空间信息系统（LongRuanGIS）在煤矿绘图中的应用作者：赵馨来源：《科技创新与应用》2014年第12期摘要：随着我国社会主义社会的不断发展和建设，我国的科学技术水平也不断提高，越来越多的高科技产品出现，这些产品进入市场，给我们的生产生活又带来了一项保障措施。

煤矿行业也快速发展，矿井地测空间信息系统也逐渐在煤矿绘图中快速应用。

文章就通过对矿井地测空间信息系统的绘图原理详细介绍，在针对煤矿绘图的标准图例制作、绘图方法、数字化输入等作详细的了解，通过建立一系列的设计、勘察、管理等为一体的服务数据链，能够有效地减少数据输入和转抄等环节。

有效地提高煤矿绘图的应用。

关键词：矿井地测空间信息系统；煤矿绘图；应用矿图是煤矿生产过程中的重要组成部分，通过矿图的使用，矿山开发和技术人员之间可以互相交流，在矿山科研和生产过程中的使用也已经有很长的历史了。

随着测量技术的发展，到现在也发生了较大的变化，矿井地测空间信息系统比较简单方便，只需要带着仪器在要检测的地方停留几秒钟，将测量地方的系统特征编码进行输入，然后通过电子手簿就可以实现对所在位置的实时检测，测量精度非常高，当该地方检测完成后，通过专业的软件接口，就可以将所检测的地理位置和地形外貌进行输出，形成矿图。

1 矿井地测空间信息系统在矿图中的实施运用1.1 数字化制图1.1.1 绘制单位及样板文件、向导的作用。

矿井地测空间信息系统提供了非常多的样板文件，分别是工程图和地图的公制及英制单位不同而设置。

我们在绘制煤矿地形图时，只需要按照矿井地测空间信息系统提供的向导就可以，将单位设置为公制软件提供的绘图面积无限大，可以满足全井田图形的绘制。

1.1.2 图层的运用。

煤矿绘图的种类很多，但是大多数的煤矿绘图是在采掘工程的平面绘图的基础上绘制的。

图层在划分时，一定要保证土层适量使用，层次分明，便于操作，除此之外，要依据专业不同、类型不同进行图素种类的划分，图层之间互相组合，但不可混乱。

第一节软件安装第一步：双击图标，出现如图1-1所示的对话框：图1-1第二步：点击“下一步”，运行图1-2所示对话框：图1-2选择我同意该许可协议的条款。

点击“下一步”如图1-3所示：图1-3输入名称和公司，点击“下一步”如图1-4所示：图1-4选择安装目录（可放任意盘），点击“下一步”如图1-5所示：图1-5选择或者输入快捷方式文件夹，一般为默认状态即可，点击“下一步”，如图1-6所示：图1-6点击“下一步”，继续安装，如图1-7所示：图1-7如果想终止安装可点“取消”按钮。

图1-8安装完成后会出现注册的彩色图片，如图1-8所示，耐心等待注册完毕后点击完成，安装完毕。

此时桌面上就会出现快捷方式，双击就可以运行程序。

需要注意的是，为了提高程序运行速度，我们双击图标的时候首先运行的是程序的服务，这个需要几秒钟时间，等服务完全启动后，就可以打开软件。

只要服务启动一次，不需要再进行服务启动。

服务启动后在桌面右下角有如图图标。

一、软件注册在安装后且以前也没有安装过此软件没有注册码的情况下，双击桌面上的图标，运行程序会出现如下对话框，如图1-9所示。

图1-9下面有两注册方式：一种是专业模块方式，要安装哪种专业软件就选择哪一种或几种，如安装地测就将地测专业命令前面的复选框打上勾；另一种是坐标加密方式注册软件，如上图左下角所示。

选择完注册方式后，点击“确定”，会出现如图1-10所示对话框。

图1-10将计算机的申请注册码“445558667147”发给龙软公司，注明某矿某人地测空间管理信息系统软件注册，然后龙软公司会返回一个注册码例如“KEVLSYOKZTAW”，将此注册码填写到注册码栏目中，点击“确定”，程序就可以运行了，如图1-11所示。

图1-11二、软件卸载系统的卸载比较简单，执行“开始→所有程序→龙软应用程序→卸载龙软应用程序”，将会弹出如图1-12所示的对话框，单击“下一步”。

图1-12显示卸载进度如图1-13所示，卸载完成后，弹出“卸载成功”对话框，如图1-14所示，点击“完成”即卸载成功。

浅谈LongRuan GIS3.2在屯兰煤矿地测绘图中的应用
蔡素玲
【期刊名称】《山东煤炭科技》
【年(卷),期】2024(42)1
【摘要】针对屯兰煤矿地测数据的日益增多,地测信息管理工作越发繁琐艰巨,原地测绘图系统已经不能满足现在矿井的生产及发展的需要,需要对矿井绘图系统进行升级。

该矿首次提出需要升级绘图系统,经过焦煤集团技术部门和矿井技术人员的研讨,改进采用新的算法和编程技术开发了LongRuan GIS3.2系统。

该系统针对矿井地测绘图有着强大的数据库处理功能,能够在数据库中提取已录入的煤矿基础数据,自动生成并动态更新矿山地测各类图件,大大地提高绘图工作效率以及精度,从而实现“数字矿山”多部门、多专业、多管理层面的空间数据共享与交换,对该矿的绘图工作、生产及发展起到关键的作用。

【总页数】4页(P156-159)
【作者】蔡素玲
【作者单位】西山煤电屯兰矿
【正文语种】中文
【中图分类】TD17
【相关文献】
1.煤矿仓位保护与带式输送机保护控制系统在屯兰选煤厂的应用
2.煤矿地测管理信息系统在古城煤矿地测绘图中的应用
3.无线电波透视技术在屯兰煤矿28120回采
工作面中的应用4.L型地面钻井在屯兰煤矿瓦斯治理中的应用5.钻探施工技术在屯兰煤矿18403工作面的应用
因版权原因，仅展示原文概要，查看原文内容请购买。

5剖面图第一步：配置数据库第二步:绘制剖面网格和钻孔选择菜单中“剖面图”→“勘探线剖面图”命令，根据命令行提示键入“N"后回车弹出如图5-1对话框。

图5—1(1)连接数据库确保和数据库的连接.当连接成功后下面对话框中就会显示出所有勘探线数据。

(2)勘探线名称选择需要绘制的勘探线名称。

(3)钻孔名称当选中勘探线后在此框就显示出属于该勘探线上的所有钻孔，可以选择需要绘制的钻孔名称。

(4)提取的地层名称此框显示出本矿区所有的煤层和标志层，用户可以选择剖面图上需要绘制的地层名称。

(5)数据来源指绘制剖面图所采用的原始数据（地质数据库中的数据）的类型,根据需要可以任意选择。

(6)钻孔排序方式此功能是调整所绘制钻孔在图纸上的顺序，当点中某种排列方式后在“钻孔名称”框中的钻孔就成动态变化，钻孔排列在最前面的将绘制在剖面图的最左边。

(7)钻孔宽度指所绘制钻孔的打印宽度，可以根据需要任意输入.(8)标高间距指所绘制剖面图上两相邻网格间的距离，单位是实际的米数.(9)网格最大值指所绘制的剖面图上的网的最大标高。

(10)网格最小值指所绘制的剖面图上的网的最小标高。

(11)垂直比例尺指所绘制的剖面图的纵向比例尺，可以通过下列表选择，也可以任意输入。

(12)水平比例尺指所绘制的剖面图的水平比例尺，可以通过下列表选择，也可以任意输入.地表的绘制有两种数据可以依据一种根据孔口坐标直接连线此种绘制的地表样式不能完全满足要求，另一种根据地形的坐标绘制。

(13)上方图名设置设置所绘制的勘探线剖面图的图名，以及图名的字体和大小。

当输入完上述参数后系统将自动绘制出图名、剖面网格、剖面钻孔和剖面断层。

如图5—3所示：图 5—3 剖面网格、剖面钻孔和剖面断层第四步：断层参数此命令用于剖面中有断层而数据库中又无断层数据的情况，用户可根据数据在剖面图中用绘线命令绘出断层线，再用断层参数据命令给断层线上参数，这样在下一步绘制地层时地层会根据给定的参数将地层错开。

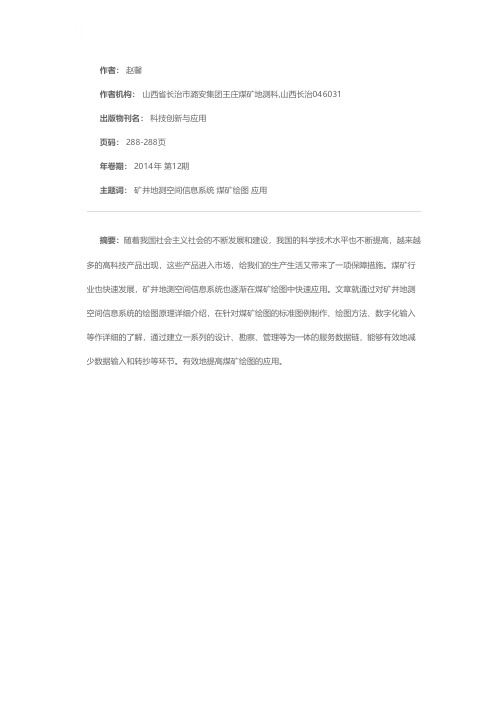

作者： 赵馨
作者机构： 山西省长治市潞安集团王庄煤矿地测科,山西长治046031
出版物刊名： 科技创新与应用
页码： 288-288页
年卷期： 2014年 第12期
主题词： 矿井地测空间信息系统 煤矿绘图 应用
摘要：随着我国社会主义社会的不断发展和建设，我国的科学技术水平也不断提高，越来越多的高科技产品出现，这些产品进入市场，给我们的生产生活又带来了一项保障措施。

煤矿行业也快速发展，矿井地测空间信息系统也逐渐在煤矿绘图中快速应用。

文章就通过对矿井地测空间信息系统的绘图原理详细介绍，在针对煤矿绘图的标准图例制作、绘图方法、数字化输入等作详细的了解，通过建立一系列的设计、勘察、管理等为一体的服务数据链，能够有效地减少数据输入和转抄等环节。

有效地提高煤矿绘图的应用。

基于Longruan GIS测量数据库的管理信息系统
马志强;边兵;刘永良
【期刊名称】《中州煤炭》
【年(卷),期】2009(000)012
【摘要】阐述了基于Longruan GIS测量数据库的管理信息系统的总体设计,介绍了该信息系统所具备的测量数据管理、地质数据管理、辅助计算、管理工具、安全管理、数据查询维护等功能,该系统具有数据共享、自动成图的优势.
【总页数】3页(P24-25,73)
【作者】马志强;边兵;刘永良
【作者单位】平顶山天安煤业股份有限公司,十一矿,河南,平顶山,467047;平顶山天安煤业股份有限公司,十一矿,河南,平顶山,467047;平顶山天安煤业股份有限公司,十一矿,河南,平顶山,467047
【正文语种】中文
【中图分类】TD319
【相关文献】
1.基于GIS的地籍管理信息系统数据库的建立 [J], 薛梦烨;谢奇
2.基于GIS的地籍管理信息系统数据库的建立 [J], 刘小生;翁和霞
3.基于GIS的路面管理信息系统数据库设计与实现 [J], 时宁国;杨永平;姚国伟
4.基于GIS配电管理信息系统数据库的设计与实现 [J], 闻立欧;杜亚辉
5.基于GIS的矿产资源规划管理信息系统的数据库设计 [J], 王学杰;高德政;陈廷芳;杨德生
因版权原因，仅展示原文概要，查看原文内容请购买。
