(完整版)八年级物理光学作图专项练习题

光的反射作图1.请在图中画出入射光线相应的反射光线。

2.按要求作图。

如图所示，请作出反射光线对应的入射光线。

3.有时，黑板反射的光会“晃”着一些同学的眼睛。

如图所示，A点表示被“晃”人的眼睛，OA是发生这种现象时的一条反射光线。

请在图中作出OA的入射光线。

4.“直角反射器”的两个平面镜相互垂直，如图2-1-3所示。

一束光沿ab方向射向平面镜S1，请在图中作出经S1、S2两个平面镜反射后的光路图。

5.阳光与水平面成60°角射向地面，用平面镜使阳光竖直射入井底，在图2-1-1中画出平面镜的位置，并标明反射角的度数。

6.如图K3-2-4所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

平面镜成像的作图1.根据平面镜成像特点，在图中画出物体AB在平面镜MN中的像A′B′2.在图中根据物体AB与镜中所成的像A´B´找出平面镜的位置：3.如图所示，由点光源S发出的光，经平面镜反射后，其中一条反射光线经过A 点，试完成其光路图。

4.如图，A、B是由同一发光点S发出的反射光线，试完成光路图并确定发光点S 的位置。

光的折射作图1.画出图中的折射光线，并标出入射角∠ i和折射角∠ r。

3.请根据凸透镜和凹透镜对光线的作用完成图Z3-4中光路.4.如图3-5-8所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整.5.如答图3-5-9所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：（1）射向凹透镜的入射光线.（2）经平面镜的反射光线.6.如图Z3-11所示，在下列虚线框内填上合适的透镜.。

第 1 页 共 3 页八年级物理（上）期末专题复习光学部分作图题专题训练1、画出光的发射光路和折射光路① 如图1、2、3、4、5所示，画出光的入射光路或反射光线.或者画出平面镜。

图1 图 2 图3 图 42、如图6所示，入射光线A 和它经过平面镜反射的反射光线B 的一部分已经画了出来，请你用刻度尺把平面镜的位置画出来，并补充完整光路。

3、如图7所示，光线入射到一个互成60°的反射面。

如果光线经过两面镜面的反射后又沿着原来入射光线方向射出去，请你在图中作出剩余的光路，并标上角∠1的大小。

4、如图8所示，小聪通过一平面镜看到小猫要偷吃小鱼。

图中画出了入射光线和反射光线，但未标出光的传播方向。

请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

5、折射光线的作图①如图9所示，画出光从空气入射到水面处时的反射光线和折射光线。

②如图10所示，光从水中反射到水面，请画出其反射光线和折射光线。

③如图11所示，画出光线经过三棱镜的光路。

⑤如图13所示，一束光线垂直射到玻璃砖的一个面。

作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线。

6、根据平面镜成像的作图题①如图15所示，画出物体AB 在平面镜中所称的像。

空气 水 图9 图11 图12反射镜 水井 图5图6 图7 图8 图13第 2 页 共 3 页②如图16所示，AB 在平面镜中的像是A /B /，请画出相应的平面镜。

③如图17所示，A /是A 在平面镜中的像。

请画出在B 点处的人看到其像的光路图。

④如图18所示，在图中作出物体AB 在平面镜MN 中所成的像。

⑤ 如图21所示，人的眼睛在A 处，人的眼睛通过平面镜看到了点光源S 。

请用作图法画出点光源的光线经平面镜反射进入人的眼睛的光路图。

⑥如图所示，EF 是物体经平面镜所成的像，请你用作图法画出物体的位置。

⑦某发光点S 所发出的两条光线经平面镜反射后形成的光线如图所示，请完成光路图并确定发光点S 的位置．7、关于凸透镜、凹透镜对光的作用作图题：有三种基础性作图①凸透镜的三种基本光路：平行主光轴入射的光、经过焦点的光和经过光心的光。

光学作图专项练习（一）1．（2014•德阳）在如图中，根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数．2．（2014•岳阳）如图所示，入射光线与镜面成60°角，请画出反射光线，并标出反射角的大小．3．（2014•永州）如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．4．（2014•眉山）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．5．（2014•毕节市）根据平面镜成像特点，在图中作出物体AB在平面镜MN中所成的像A′B′．6．（2013•广州）如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．7．（2014•黄冈）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．8．（2014•大庆）如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．9．（2014•台山市模拟）A′O′是AO在平面镜中成的像，如图，请画出平面镜的位置．10．（2014•扬州一模）如图所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置．11．（2014•广州）如图，一束光射入水中，在水底形成光斑（1）画出水面的反射光线；（2）画出水中的折射线．12．（2014•内江）如图，光线AO由空气进入水中，画出反射光线和折射光线．光学作图专项练习（二）13．（2014•河南）如图，一束光从玻璃AB面垂直射入，折射后从玻璃砖AC面射出．请画出这束光在AC面发生折射的光路图．14．（2014•鄂州）如图所示，一束光线垂直入射到圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图．15．（2014•淄博）如图所示，AO为入射光线，O为入射点．根据光的折射特点在图中画出折射光线的大致位置，并用字母θ表示折射角．16．（2014•湖北）根据如图中经透镜折射后的光线画出入射光线．17．（2014•福州）在图中画出入射光线经凸透镜后的折射光线．18．（2014•辽阳）如图，请画出从光源S发出的三条光线，经透镜折射后的传播方向．19．（2014•绥化）完成如图光路图．20．（2014•佛山）如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置．21．（2014•聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′．22．（2014•日照）如图所示，在“研究凸透镜成像规律”的实验中，观测到正立、放大的虚像．试通过作图找出该透镜的两个焦点F的位置．23．（2014•达州）请完成图中的光路；24．（2014•铁岭）如图是经过平面镜反射后射向凸透镜的一束光线，请在图中画出入射光线、折射光线并标出入射角的度数．八上物理－光学作图专项练习参考答案与试题解析一．解答题（共29小题） 1．（2014•德阳）在如图中，根据给出的反射光线OB 画出入射光线AO ，并标出入射角及其度数．2．（2014•岳阳）如图所示，入射光线与镜面成60°角，请画出反射光线，并标出反射角的大小．3．（2014•永州）如图所示，a 、b 是镜前一点光源S 发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a 、b 画出点光源S 的位置．4．（2014•眉山）如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．5．（2014•毕节市）根据平面镜成像特点，在图中作出物体AB 在平面镜MN 中所成的像A ′B ′．并画出线段AB 在该平面镜中的像．7．（2014•黄冈）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B 处，如图．请你在图中把光路补充完整并过A 点画出放置的平面镜．8．（2014•汕尾）在图中画出反射光线并标出反射角．9．（2014•广州）如图，一束光射入水中，在水底形成光斑（1）画出水面的反射光线；（2）画出水中的折射线．10．（2014•达州）请完成图中的光路；入射光线、折射光线并标出入射角的度数．12．（2014•内江）如图，光线AO 由空气进入水中，画出反射光线和折射光线．成的像．©2010-2014 菁优网©2010-2014 菁优网16．（2014•滨湖区模拟）作出图中物体AB 在平面镜中所成的像A ′B ′．（保留作图痕迹）©2010-2014 菁优网18．（2014•扬州一模）如图所示，AO 为入射光线，OB 为反射光线，请在图上画出平面镜位置．19．（2014•泰安）如图，请作出AB 入射光线由空气斜射入水中后折射光线的大致方向．©2010-2014 菁优网20．（2014•河南）如图，一束光从玻璃AB 面垂直射入，折射后从玻璃砖AC 面射出．请画出这束光在AC 面发生折射的光路图．21．（2014•鄂州）如图所示，一束光线垂直入射到圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图．22．（2014•淄博）如图所示，AO 为入射光线，O 为入射点．根据光的折射特点在图中画出折射光线的大致位置，并用字母θ表示折射角．©2010-2014 菁优网25．（2014•辽阳）如图，请画出从光源S发出的三条光线，经透镜折射后的传播方向．26．（2014•绥化）完成如图光路图．27．（2014•佛山）如图所示，S为蜡烛，S′为蜡烛通过凸透镜所成的像，请根据凸透镜成像特点，画图确定并标出凸透镜光心O点的位置及两侧焦点F的位置．©2010-2014 菁优网28．（2014•聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′．29．（2014•日照）如图所示，在“研究凸透镜成像规律”的实验中，观测到正立、放大的虚像．试通过作图找出该透镜的两个焦点F的位置．©2010-2014 菁优网©2010-2014 菁优网。

人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。

初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。

2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。

3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。

4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。

（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。

6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。

7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。

8．如图所示，画出烛光下杆AB在桌面上的影子范围。

9．画出图中入射光线的反射光线。

10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。

11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。

如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。

请画出本次控制电视机的光路。

12．有时，黑板反光会“晃”着部分同学的眼睛。

如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。

13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。

14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。

15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。

八年级光学作图题专题练习考试时间：40分钟满分：100分一、基础知识题（共45分）1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题3分，共18分）2．在各图的方框内填上适当的光学元件，并补全光路图。

（每题3分，共15分）3．完成下列各透镜的光路（每题2分，共12分）二、综合应用题（每题5分，共55分）1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。

2．根据平面镜成像特点画出镜前的物体。

3．如图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．4．画出发光点S发出的光线经平面镜反射后过图中P点的光路图。

5．如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。

6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。

7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．8．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。

9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

10．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。

11．如图所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

空气玻璃空气水A’B’‘F F F F F FF F F FF FFF F F FFF F F F F FF F F FF F F F1、根据入射光线作出反射光线，并标出入射角和反射角的度数；2、作出下列反射现象中的入射光线，反射光线或平面镜；图（1）图（2）3、作出光源AB 在平面镜中所成的像4、根据物体AB 及其像 作出平面镜的位置5、作出点光源S 通过平面镜照亮A 点的光路； 图（5） 图（6）6、已知点光源S 及其在平面镜中的像点S '，入射光线SA ，作出平面镜并把光路补充完整；7、利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整；图（7） 图（8） 8、如图（8），画出反射光线，标出反射角的大小，并大致画出折射光线；9、完成光通过玻璃的大致光路。

光现象作图专项练习（含答案）1.在如图中，根据平面镜成像特点画出物体AB在平面镜MN中所成的A′B′。

2.画出图中入射光线经平面镜反射后的光线。

3.如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线；4.一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出，请在图中画出该光路图（不考虑光的反射）。

5.有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。

请把平面镜C画到合适的位置，并完成由B看到A的光路（只需在图中画出一条光的完整路径）。

6.一条入射光线与镜面的夹角为30°，作出反射光线，并标出反射角的大小。

7.小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用A 代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。

（保留必要的作图痕迹）8.根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线。

9.如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

10.如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

11.如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线｡12.请在图中画出物体AB在平面镜中所成的像A'B'。

13.光从空气斜射向玻璃，发生反射和折射。

请完成光路。

并标出反射角的度数。

14.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。

15.如图所示，a、b两条光线是由同一发光点S发出的经平面镜反射后的光线，试根据平面镜成像特点，作出发光点S的位置。

16.一束光射向一块玻璃砖（如图），并穿过玻璃砖，请你画出这束光进入玻璃和离开玻璃后的光线。

【初⼆物理】光学作图典型题型练习（内附答案） ——⼦⽊⽼师⼀．作图题（共20⼩题）1．如图所⽰，A′B′是物体AB在平⾯镜中所成的像，根据平⾯镜成像的特点在图中画出平⾯镜（保留作图痕迹）。

2．如图所⽰，在某房间的天花板上装有平⾯镜M，S为⼀灯泡，P为不透明的墙。

请画出灯泡发出的光经平⾯镜反射后，能够照亮P墙右侧区域的光路图。

3．如图所⽰，在平静的湖边上⽅有⼀盏路灯，潜⽔员在⽔下E处看到了路灯的像，图中A、B两点，其中⼀点是路灯的发光点，另⼀点是路灯的像点。

请你区分发光点、像点，在图中画出⽔下E处的潜⽔员看到路灯的光路图。

4．画出图中S发出的光线经平⾯镜反射后过P点的光路。

5．如图所⽰，S′为发光点S在平⾯镜MN中所成的像，S发出的⼀条光线经平⾯镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的⼊射光线（保留作图痕迹）6．请画出图中⼈眼通过平⾯镜M看到桌⼦底下橡⽪S的光路。

7．A、B为某⼀发光点S发出的光线经平⾯镜MN反射后的两条反射光线，如图所⽰，试做出这两条反射光线的⼊射光线，并确定发光点的位置。

8．如图所⽰，护林员利⽤⼀块平⾯镜使此时的太阳光⽔平射向⼭洞中P点，请你通过作图标出平⾯镜的位置，并标出反射⾓的度数。

9．潭清疑⽔浅，安全记⼼间，如图，A是⽔池底某点，请⼤致作出光线AO的折射光线以及⼈从岸上看到A的像A′。

10．如图所⽰，AB、CD是点光源S发出的光，经平⾯镜MN反射后的两条反射光线，请在图中作出点光源S．（保留作图痕迹）11．如图所⽰，⼀玻璃三棱镜的横截⾯为等腰直⾓三⾓形ABC．⼀束红光平⾏于BC边从S点射⼊三棱镜，经AB⾯折射后，⼜在BC⾯发⽣反射，然后恰好从P点折射后射出。

请画出这个传播过程的光路图。

12．“猴⼦捞⽉”的故事同学们⽿熟能详，如图所⽰，若猴⼦的眼睛⽤点A表⽰，空中的⽉亮⽤点B表⽰，请画出猴⼦看见⽔中⽉亮的光路图，并保留必要的作图痕迹。

13．如图所⽰，⼊射光线与镜⾯成30°，请按照要求作答：①画反射光线；②标出反射⾓。

可编辑修改精选全文完整版光现象作图专题训练1．如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。

2．如图所示，太阳光线与水平面成30°角，若用平面镜将太阳光沿竖直方向反射到井底，请在图中画出反射光线和平面镜的位置，标出反射角和反射角的度数，保留作图痕迹。

3．如图所示，丽丽同学在平面镜前，请根据平面镜成像的特点，画出她看到脚尖上的A点在平面镜后的像A′的光路图。

4．根据光的反射定律，在图中完成潜望镜中的光路。

5．如图所示，A 是烛焰上的一点，B 是人眼的位置，请画出A 点发出的一条光线经平面镜反射后经过B 点的光路图。

6．小明驾车通过小区道路转弯处时，通过转弯处的镜子（可看作平面镜）看到了行人，他及时采取避让措施保证了行安全。

下图为转弯时的俯视图，其中是车内小明的眼睛，为行人，请作出小明看到行人的光路图。

7．如图所示，S 为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别沿虚线、方向射出，要求：①找出S 在平面镜里的像；②在图中画出平面镜；③画出入射光线与反射光线。

8．图甲为开封铁塔及其倒影的美景。

请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A 点表示水中“塔尖”的位置。

M AB a 'b 'S'9．如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。

①请完成光线经反射的光路图（保留作图痕迹）； ②画出平面镜；③标出两平面镜夹角的度数。

10．如图所示，CD 是中间有小孔的硬纸板，请用光学作图法画出人眼在E 位置通过小孔看到的范围。

11．根据平面镜成像特点，在图中画出物体在平面镜中所成的像。

12．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。

①在图中画出蜡烛AB 通过薄玻璃板反射所成的像。

（_______） ②小红在E 点看到时，从A 点发出的一条光线经薄玻璃板反射后刚好经过E点，画AB MN MN M N ''M N ''CD //CD AB AB MN M N ''AB MN A B ''A'B''A出这条入射光线及其反射光线。

八年级物理光学作图题专项练习1、完成下列反射光路
2、根据光的反射，画出平面镜的位置，并完成光路。

3、S为发光点，从它发出的两条光线经平面镜反射后的
两条反射光线分别与虚线a、b重合。

根据平面
镜成像规律，在图中画出平面镜，并找出S在平面镜
里的像S’。

4、A是一点光源，A’是经平面镜成的像，C是眼睛
所在的位置，是在图中画出平面镜的位置和从A点发
出的经过C点的光线。

5、根据平面镜成像规律，画出物体在平面镜中所成的
像。

6、根据下列各图情况，找出发光点S及像S’的位置，并完成光路。

7、如图是一居室的示意图，AB是窗口，C是一个发光点，用作图法画出在室内的观察者能看到点光源C的空间范围。

七题图八题图
8、如图，AB是发光体，P是不透明体上的一个小孔，EF是光屏，试画出AB 在EF上的像。

9、光源S发出一条光线，经平面镜M反射后，其反射线经过A点，试在图中画出此光线的光路图。

九题图十题图
10、画出图中人眼通过平面镜能够看到整个物体像的最大范围。

11、完成下列折射光路。

12、完成下列透镜的折射光路。

13、请在方框中填画适当的光学元件，并完成光路图。

14、要使一束与水平面成50度角的太阳光水平射出，试画出平面镜的位置，
并标出平面镜与水平面的夹角。

15、发光点S在平面镜MN中的像为S1，当平面镜转过一个角度后，他的像为
S2，画出转动后平面镜的位置。

光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。

是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。

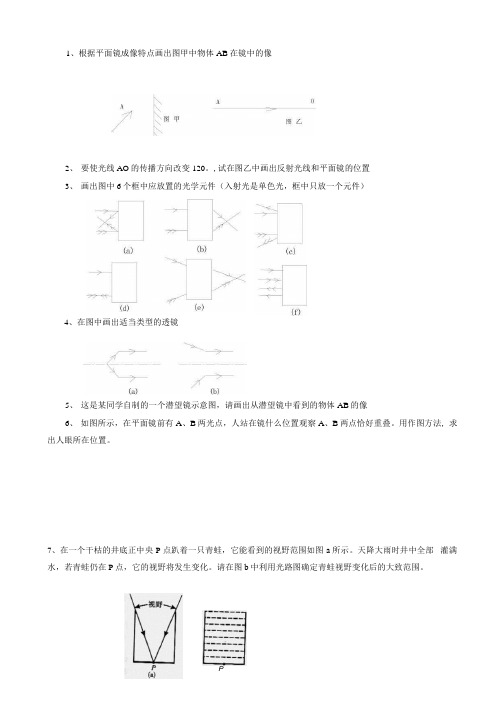

1、根据平面镜成像特点画出图甲中物体AB在镜中的像
2、要使光线AO的传播方向改变120。

,试在图乙中画出反射光线和平面镜的位置
3、画出图中6个框中应放置的光学元件（入射光是单色光，框中只放一个元件）
4、在图中画出适当类型的透镜
5、这是某同学自制的一个潜望镜示意图，请画出从潜望镜中看到的物体AB的像
6、如图所示，在平面镜前有A、B两光点，人站在镜什么位置观察A、B两点恰好重叠。

用作图方法, 求出人眼所在位置。

7、在一个干枯的井底正中央P点趴着一只青蛙，它能看到的视野范围如图a所示。

天降大雨时井中全部灌满水，若青蛙仍在P点，它的视野将发生变化。

请在图b中利用光路图确定青蛙视野变化后的大致范围。

P
答案
6、根据平面镜成像的特点，像与物关于镜对称在镜中作出A, B在镜中的像A' B\从图中可知人眼只有沿A' B'的直线方向观察时才能看到两个虚像重叠，必须注意，镜后的虚象点应是两条反射线延长线的交点，图中画出的仅是A和B发出的某一条光线A0和B0的反射线，在OS方向上观察能与题设条件符合。

1光学作图专题训练1一、光的直线传播1、小华同学根据课本中的“试一试”用易拉罐做小孔成像实验：请在图中作出蜡烛AB 的像A 1B 1。

2、如图所示，Ｓ是一个发光的小电灯，Ｐ、Ｑ是不透光的挡板，试作出在挡板右侧能被照亮的范围。

3、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。

请根据这两条光束的方向确定室内电灯的位置。

（保留作图痕迹） 二、平面镜成像4、在图中作出物体在平面镜中的像。

5、如图，有一三角形物体ABC ，请作出其在平面镜中的像。

6、如图所示，光线A 、B 为光源S 发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。

7、如图所示，B 为一个发光点，A 为平面镜前的某一点，试画出由B 发出的光线被平面镜反射后，经过A 点的光路图。

8、如图所示的a ，b 是经平面镜反射后的反射光线，根据平面镜成像特点，画出对应的入射光线．9、如图所示，S ´是点光源S 在平面镜中的像，E 是眼睛的位置，画出从S 发出经平面镜反射后过E 点的反射光线。

10、如图所示，S 是一个发光点，S ’是它在平面镜中成的像，SA 是S 发出的一条光线，请在图中画出平面镜的位置和SA 经平面镜反射后的光线。

11、如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞姿，画出她的脚上的B 点的光线经过平面镜后进入人眼A 点的光路图。

12、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。

三、光的反射定律13、在图中画出入射光线AO 的反射光线OB ，并标出反射角的大小第1题 第2题 第3题 第4题 第5题 第6题 第7题 第8题 第9题第10题 第11题 第12题2S 1S B A · ·S ´· S E214、如图所示，两条光线是由同一光源S 发出经平面镜反射后形成的，请根据光的反射定律确定光源S 的位置并完成光路图．15、图中光线经平面镜反射后改变了方向，请画出平面镜的位置，标出法线和入射角。

光学作图专题一、作图题1、如图10中S是发光点， S′经凸透镜所在的虚像。

.(1)画出入射光线SA的折射光线的位置。

.(2)作图确定此透镜的焦点。

.2、（1）如图下左所示，F1、F2为凸透镜焦点。

.CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平面镜反射后的光线。

.(2)如图下右所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）．3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。

.4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.6、如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．7、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置；8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB为水银柱的直径。

.请作图说明其看到的像的光路图。

.9、如图，黑箱内有一只焦距为3cm的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。

.10、如图11所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线．11、按照题目要求完成作图：（1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。

.请在图10中作出通过细管看见物块的入射光线。

.12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。

.请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。

光学作图专题一、作图题1、如图10中S是发光点， S′经凸透镜所在的虚像。

(1)画出入射光线SA的折射光线的位置。

(2)作图确定此透镜的焦点。

2、（1）如图下左所示，F1、F2为凸透镜焦点。

CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平面镜反射后的光线。

(2)如图下右所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）．3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。

4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.6、如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．7、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置；8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB为水银柱的直径。

请作图说明其看到的像的光路图。

9、如图，黑箱内有一只焦距为3cm的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。

10、如图11所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线．11、按照题目要求完成作图：（1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。

请在图10中作出通过细管看见物块的入射光线。

12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。

请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。

专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。

（相等）（2）法线与反射面垂直，像物连线与镜面垂直。

（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。

（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。

【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。

首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。

3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。

【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。

光学作图专项练习题1.如图所示，请你画出烛焰上A点经平面镜MN所成的像A'。

保留作图痕迹。

2.一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线。

注意标出法线，不考虑光的反射。

3.(2020·山东德州中考)光与平面镜成30°角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

4.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点。

请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

5.如图所示，画出小丑帽子顶点S发出的光线经平面镜反射后，进入小丑眼睛的光路图(画出进入其中一只眼睛的光线即可)，保留作图痕迹。

6.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角的大小。

7.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

8.如图所示，OA'是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向。

9.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

10.(2020·山东滨州中考)如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。

11.如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。

请你作出这条入射光线并完成光路图。

12.如图所示，请画出两条光线经过凹透镜后的折射光线。

13.(2020·山东菏泽中考)如图所示，F是透镜两个焦点所在的位置，一条光线平行主光轴射向凸透镜，请作出经凸透镜后的折射光线。

14.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。
