小区工程施工测量方案范本一、编制目的为了保证小区工程施工的质量，准确把握工程施工的进度和效果，按照相关法律法规和技术标准，对小区工程进行合理、科学的测量和监控，特编制本方案。
二、编制依据1.《建设工程施工现场管理规定》2.《工程测量质量检验标准》3.《建筑工程质量验收规范》4.《建筑工程施工组织设计规范》5.《建筑工程验收规范》三、工程测量的范围小区工程施工测量范围包括但不限于以下内容：1. 地面水平距离的测量2. 地下管线的测量3. 建筑结构的测量4. 地形地貌的测量5. 配套设施的测量四、测量工作的组织1. 由施工单位项目负责人按照施工进度、工程质量、安全标准等要求，组织技术人员、测量人员、监理人员等参加工程测量和监控工作。
2. 项目负责人将测量和监控工作任务下发给相关人员，并确定测量和监控工作的具体方案和任务分工。
五、测量设备和工具1. 测量设备（1）全站仪（2）GPS定位系统（3）水准仪（4）测距仪（5）其他必要的测量仪器2. 测量工具（1）测量尺（2）测量笔（3）标志桩（4）其他必要的测量工具六、测量工作流程1. 制定测量方案施工单位项目负责人根据实际测量需要，制定测量方案，确定测量的具体内容和范围，并安排好测量人员和设备。
2. 建立基准控制点在施工现场建立起基准控制点，用以作为测量的基准，保证测量的准确性和可比性。
3. 地面水平距离的测量利用全站仪和测距仪，进行地面水平距离的测量，包括建筑物之间的间距、配套设施的位置等。
4. 地下管线的测量通过地下探测仪和GPS定位系统，对地下管线进行测量，并在地面做出相应的标记，避免损坏管线。
5. 建筑结构的测量利用水准仪和全站仪，对建筑结构的高程和坐标进行测量，确保建筑结构的垂直度和平整度。
6. 地形地貌的测量对小区周边的地形地貌进行测量，包括地势起伏、排水情况等，为后续工程施工提供依据。
7. 配套设施的测量对小区内各种配套设施进行测量，包括道路、绿化、停车场等，确保配套设施的布局和尺寸符合设计要求。
第1篇一、工程概况本工程为某城市新建住宅小区，总建筑面积约10万平方米，包括住宅楼、商业楼、地下车库等配套设施。
工程地理位置优越，交通便利，周边环境优美。
本工程测量施工方案旨在确保工程建设的顺利进行，保证工程质量。
二、施工准备1. 人员准备：成立测量小组，负责工程的测量工作。
小组成员具备丰富的测量经验，熟悉相关测量规范和操作规程。
2. 仪器设备准备：配备全站仪、水准仪、经纬仪、钢尺等测量仪器，并确保仪器设备性能良好、精度满足工程要求。
3. 材料准备：准备测量图纸、工程资料、测量计算表格等。
4. 施工场地准备：确保施工场地平整、开阔，便于测量作业。
三、施工工艺1. 建立平面控制网：根据设计单位提供的坐标原点，采用全站仪进行平面控制网的测设。
平面控制网分为首级和二级，首级控制网以业主提供的控制点为基准，二级控制网依据首级控制网进行布设。
2. 建立高程控制网：采用水准仪进行高程控制网的测设，形成闭合水准网，确保高程精度。
3. 测量放样：根据平面控制网和高程控制网，进行建筑物、构筑物等测量放样。
放样方法包括直接放样、间接放样、归化放样等。
4. 施工测量：在施工过程中，对关键部位进行复测，确保施工精度。
主要包括以下内容：a. 基础施工测量：对基础施工过程中的轴线、标高、尺寸等进行测量，确保基础施工质量。
b. 结构施工测量：对结构施工过程中的轴线、标高、尺寸等进行测量，确保结构施工质量。
c. 装饰装修施工测量：对装饰装修施工过程中的轴线、标高、尺寸等进行测量，确保装饰装修质量。
四、质量保证措施1. 严格按照国家相关规范和标准进行测量工作。
2. 定期对测量仪器进行检定和校准，确保测量精度。
3. 加强测量人员的技术培训，提高测量人员的业务水平。
4. 建立健全测量资料管理制度，确保测量资料的完整、准确。
5. 定期对施工过程中的测量数据进行审核，发现问题及时整改。
五、安全文明施工措施1. 加强施工现场安全管理，确保施工人员生命财产安全。
测量专项施工方案完整版___项目测量专项施工方案一、编制依据为确保___项目施工质量，特制定本测量专项施工方案。
二、工程概况___项目总建筑面积约为XXX平方米，包括XXX栋建筑物。
本项目位于石狮市XXX路XXX号。
三、施工测量准备1、测量人员及其职责划分测量人员应具备相关专业知识和技能，并按照职责划分进行测量工作。
2、测量仪器配备根据施工需要，配备测量仪器和设备，包括XXX、XXX 等。
3、现场准备在施工前，应对现场进行勘测，确定控制点和基准点，并在现场进行标注和固定。
四、各阶段主要施工测量方法1、建筑物的平面定位及控制网测设根据建筑设计图纸，确定建筑物的位置、朝向和高程，并进行控制网的测设。
2、工程施工测量根据施工图纸，进行施工测量，包括建筑物的尺寸、位置和高程等。
3、高程控制网布设根据设计要求，布设高程控制网，并进行测量和调整。
4、基础施工测量对建筑物的基础进行测量，包括基础尺寸、位置和高程等。
5、结构施工测量对建筑物的结构进行测量，包括柱、梁、板等的尺寸、位置和高程等。
6、二次结构施工测量对建筑物的二次结构进行测量，包括墙体、隔墙、天花板等的尺寸、位置和高程等。
7、室内外装饰与安装测量对室内外装饰和安装进行测量，包括门窗、地面、墙面、天花板、照明、电气等的尺寸、位置和高程等。
本文介绍了测量工程专项施工方案的相关内容，包括竣工测量与变形观测、验线工作、测量工作基本要求、预防测量放线工作的质量和安全事故、沉降观测和安全文明施工等方面。
在竣工测量与变形观测方面，要求严格按照国家相关规范进行操作，确保测量数据的准确性和可靠性。
验线工作也需要按照规范进行，确保线路的安全性和稳定性。
测量工作基本要求包括了测量精度、测量方法、仪器设备、测量记录等方面，要求严格按照规范进行操作，确保测量结果的准确性和可靠性。
预防测量放线工作的质量和安全事故需要从多个方面入手，包括人员素质、仪器设备、现场环境等方面，确保测量放线工作的顺利进行。
房屋测量专项施工方案范本1. 引言本文档是针对房屋测量专项施工的方案范本。
房屋测量是建设工程中的重要环节，为确保测量结果的准确性和施工质量的保障，需要制定详细的施工方案。
本方案范本旨在提供一个参考，供相关人员编写具体的房屋测量专项施工方案。
2. 目标和范围2.1 目标本方案的主要目标是确保房屋测量的准确性和施工质量的保障。
具体目标包括：•准确测量房屋的尺寸、面积和体积；•准确测量房屋内各种设施和设备的位置和参数；•提供准确的测量数据，供后续设计、施工和验收使用。
2.2 范围本方案适用于各类房屋的测量，包括住宅、商业建筑、办公楼等。
涉及的测量内容包括房屋的尺寸、面积、体积，以及各种设施和设备的位置和参数等。
3. 测量工具和设备为确保测量的准确性，需要使用以下工具和设备：•测量仪器：包括测量尺、测量带、水平仪、经纬仪等；•电子设备：包括计算机和相关测量软件；•安全设备：包括安全帽、安全绳等。
4. 测量流程4.1 前期准备在进行房屋测量前，需要进行充分的前期准备工作，包括：•完成相关文档的准备，包括测量任务书、测量基准点设置图等；•确定测量的范围和要求；•进行现场勘察，了解测量环境和特殊要求。
4.2 测量操作根据前期准备的内容，进行具体的测量操作，包括：•根据测量基准点设置图确定测量基准点的位置和布置；•使用测量仪器进行房屋尺寸、面积、体积的测量；•使用测量仪器测量房屋内各种设施和设备的位置和参数。
4.3 数据记录和处理在测量过程中，需要及时记录和处理测量数据，包括：•使用测量软件对测量数据进行记录和处理；•对测量数据进行校验和比对，确保数据的准确性；•对异常数据进行处理和分析。
5. 质量控制为确保测量质量，需要进行质量控制，包括：•对测量仪器进行定期校准，保证测量的准确性；•对测量操作进行严格控制，遵循操作规程；•对测量数据进行质量检查，确保数据的一致性和准确性。
6. 安全措施在进行房屋测量时，需要注意安全问题，采取相应的安全措施，包括：•戴上安全帽，确保安全；•使用安全绳进行高处测量，防止意外事故发生；•注意现场的安全和秩序，并指定专人负责监督。

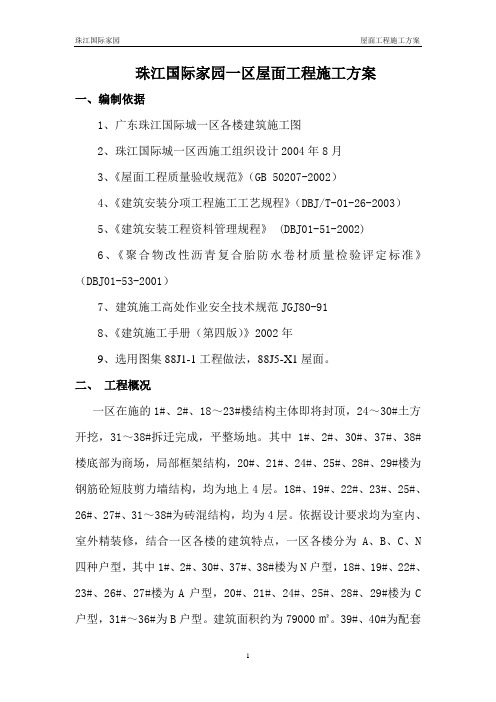

珠江国际家园一区屋面工程施工方案一、编制依据1、广东珠江国际城一区各楼建筑施工图2、珠江国际城一区西施工组织设计2004年8月3、《屋面工程质量验收规范》（GB 50207-2002）4、《建筑安装分项工程施工工艺规程》（DBJ/T-01-26-2003）5、《建筑安装工程资料管理规程》 (DBJ01-51-2002)6、《聚合物改性沥青复合胎防水卷材质量检验评定标准》（DBJ01-53-2001）7、建筑施工高处作业安全技术规范JGJ80-918、《建筑施工手册（第四版）》2002年9、选用图集88J1-1工程做法，88J5-X1屋面。
二、工程概况一区在施的1#、2#、18～23#楼结构主体即将封顶，24～30#土方开挖，31～38#拆迁完成，平整场地。
其中1#、2#、30#、37#、38#楼底部为商场，局部框架结构，20#、21#、24#、25#、28#、29#楼为钢筋砼短肢剪力墙结构，均为地上4层。
18#、19#、22#、23#、25#、26#、27#、31～38#为砖混结构，均为4层。
依据设计要求均为室内、室外精装修，结合一区各楼的建筑特点，一区各楼分为A、B、C、N 四种户型，其中1#、2#、30#、37#、38#楼为N户型，18#、19#、22#、23#、26#、27#楼为A户型，20#、21#、24#、25#、28#、29#楼为C 户型，31#～36#为B户型。
建筑面积约为79000㎡。
39#、40#为配套设施及地下车库。
具体工程概况见下表：三、施工安排、部署3.1工期安排根据现场进度要求，1#、2#、18～23#楼计划在2004年12月30日结构全部封顶。
二组团在2005年5月底结构封顶，三组团开工日未定。
因此1#、2#、18#～23#在计划在12月20日～2005年1月进行屋面施工，二组团计划在6月10日～6月20日进行屋面施工，三组团待开工日确定后另编排计划。
3.2施工部署：屋面分部工程4在主体结构验收后，水、电、排烟风道等出屋面部分安装完成，出水口按标高安装完成后即可进行各工序的施工。
第1篇一、工程概况本工程为某住宅小区建设项目，位于我国某市，占地面积约10万平方米，总建筑面积约15万平方米。
工程主要包括住宅楼、商业楼、地下车库等建筑。
为确保工程顺利进行，提高施工质量，特制定本测量施工工程方案。
二、测量目的1. 确保工程定位准确，为后续施工提供依据。
2. 控制施工精度，确保建筑物结构安全。
3. 为工程验收提供数据支持。
三、测量内容1. 建筑物定位测量：确定建筑物平面位置，确保建筑物按照设计要求进行施工。
2. 建筑物放样测量：根据设计图纸，将建筑物平面、立面及剖面尺寸放样到现场，为施工提供依据。
3. 施工过程中测量：对施工过程中的各个阶段进行测量，确保施工精度。
4. 工程竣工测量：对已完成工程进行测量，为工程验收提供数据支持。
四、测量方法1. 建筑物定位测量：采用全站仪进行平面坐标测量，利用GPS进行高程测量。
2. 建筑物放样测量：采用全站仪进行平面坐标测量，结合水准仪进行高程测量。
3. 施工过程中测量：采用全站仪进行平面坐标测量，结合水准仪进行高程测量。
4. 工程竣工测量：采用全站仪进行平面坐标测量，结合水准仪进行高程测量。
五、测量精度要求1. 建筑物定位测量：平面坐标误差不超过±5mm，高程误差不超过±10mm。
2. 建筑物放样测量：平面坐标误差不超过±5mm，高程误差不超过±10mm。
3. 施工过程中测量：平面坐标误差不超过±5mm，高程误差不超过±10mm。
4. 工程竣工测量：平面坐标误差不超过±5mm，高程误差不超过±10mm。
六、测量人员及设备1. 测量人员：配备专业的测量工程师、测量员及辅助人员。
2. 测量设备：全站仪、水准仪、钢卷尺、GPS接收机等。
七、测量流程1. 收集工程资料，了解工程概况。
2. 制定测量方案，确定测量方法及精度要求。
3. 进行测量前的准备工作，包括设备校准、人员培训等。
测量施工方案(11)
一、前言
在施工过程中，测量工作一直是至关重要的环节。
针对具体的施工方案，合理的测量方法和准确的数据是保证施工质量的关键。
本文将介绍针对某工程项目的测量施工方案。
二、工程概况
该工程项目位于XX地区，总占地面积约XXX平方米，包含主体建筑、道路及绿化等配套设施。
工程施工需要准确测量土地界址、建筑物高程、地形地貌等重要数据。
三、测量方案
1.土地界址测量：首先，对建筑物四周边界进行测量，采用全站仪进行
水平测量，确保界址线准确。
同时，结合GPS技术对界址进行定位标记，以便后续施工参考。
2.建筑物高程测量：针对主体建筑物，采用水准仪进行高程测量，保证
建筑物各部分高程一致。
结合建筑设计图纸，明确高程参考点，确保测量准确性。
3.地形地貌测量：使用激光测距仪对地面高差进行测量，避免盲目估算
造成测量误差。
同时，根据地形地貌变化，确定施工过程中的土方开挖与填方量，为后续工程施工提供准确数据支持。
四、数据处理与分析
测量完成后，将测量数据导入计算机软件进行处理，生成详细的测量报告和数据分析。
根据实际测量结果，及时调整施工方案，确保施工进度和质量符合要求。
五、总结
通过科学合理的测量施工方案，能够确保施工过程中数据准确性，提高施工效率，降低施工风险。
在测量工作中，需要严格按照方案要求操作，保证测量结果可靠性。
希望该方案能够为工程项目顺利施工提供有效支持。
以上为本次测量施工方案的相关内容，谢谢阅读。
第1篇一、工程概况1. 工程名称：XX项目2. 工程地点：XX省XX市XX区3. 工程规模：本项目占地面积约XX万平方米，总建筑面积约XX万平方米，包含住宅、商业、办公等综合功能。
4. 工程概况：本项目为一大型综合性开发项目，主要包括土建工程、安装工程、室外工程等。
二、工程测量专项施工方案编制依据1. 国家及地方相关法律法规、标准规范2. 工程设计文件、施工图纸3. 工程地质勘察报告4. 施工组织设计5. 施工单位内部管理制度三、工程测量专项施工方案编制原则1. 安全、可靠、经济、合理2. 符合国家及地方相关法律法规、标准规范3. 确保工程质量和进度4. 适应施工现场实际情况四、工程测量专项施工方案内容1. 测量工作内容（1）平面控制网测量：建立工程平面控制网，确保工程平面位置的准确性。
（2）高程控制网测量：建立工程高程控制网，确保工程高程的准确性。
（3）建筑物放样测量：根据设计图纸，对建筑物进行放样，确保建筑物位置的准确性。
（4）基础施工测量：对基础施工进行测量，确保基础施工的准确性。
（5）主体结构施工测量：对主体结构施工进行测量，确保主体结构的准确性。
（6）装饰装修施工测量：对装饰装修施工进行测量，确保装饰装修的准确性。
2. 测量仪器及设备（1）平面控制网测量：采用全站仪、RTK等仪器进行测量。
（2）高程控制网测量：采用水准仪、全站仪等仪器进行测量。
（3）建筑物放样测量：采用全站仪、经纬仪等仪器进行测量。
（4）基础施工测量：采用水准仪、全站仪等仪器进行测量。
（5）主体结构施工测量：采用全站仪、经纬仪等仪器进行测量。
（6）装饰装修施工测量：采用全站仪、经纬仪等仪器进行测量。
3. 测量方法及技术要求（1）平面控制网测量：采用三角测量法、GPS测量法等，确保平面控制网的精度。
（2）高程控制网测量：采用水准测量法、GPS测量法等，确保高程控制网的精度。
（3）建筑物放样测量：采用全站仪、经纬仪等仪器进行测量，确保建筑物放样的准确性。
目录1编制依据 (4)2工程概况 (4)3施工安排 (4)3.1施测程序 (4)3.2施工测量组织工作 (4)4施工测量的基本要求 (5)4.1施测原则 (5)4.2测量准备工作 (5)4.3建筑物平面控制网布网原则 (6)4.4建筑物平面控制网测设 (6)4.5高程控制网布设原则 (6)4.6高程控制网测设 (7)4.7水准测量技术要求 (7)5±0.000以下施工测量 (8)5.1起始依据的校测 (8)5.2基础平面轴线投测方法 (8)5.3地下室墙柱平面控制线测量 (8)5.3.1地下室墙柱平面控制线： (8)5.3.2地下室梁平面控制线： (9)5.4标高控制测量 (9)5.4.1高程控制点的联测 (9)5.4.2±0.00米以下标高的传递 (9)5.4.3标高的校测与精度要求 (10)6±0.000以上施工测量 (10)6.1.1仪器设备 (10)6.1.2平面控制方法： (10)6.1.3控制点的转移 (11)6.1.4平面内控点的布设 (11)6.1.5内控点埋件的做法和埋设 (14)6.1.6平面控制点的竖向传递 (15)6.1.7轴线竖向投测的允许误差 (15)6.1.8楼层平面控制 (15)6.1.9悬挑构件平面控制 (16)6.2高程控制 (16)6.2.1建筑物内部高程基准点的建立 (16)6.2.2标高的竖向传递 (16)6.2.3楼层标高控制 (16)6.2.4标高竖向传递的允许误差如下： (16)6.3测量成果的验收 (17)6.4建筑物大角铅直度的控制 (17)6.5装修工程测量 (17)6.6地面面层测量： (17)6.7门窗洞口测量： (17)6.8屋面测量： (17)6.9外墙面施工测量： (17)7沉降观测 (18)7.1沉降观测点的布设 (18)7.2沉降观测工作要求(指定专业测量队完成) (18)7.3观测周期 (18)7.4沉降资料的提交 (19)8测量技术资料 (19)9质量保证措施 (19)10安全措施 (20)1编制依据根据甲方提供的广州珠江外资建筑设计院设计的珠江花城二期二地块10#~12#、14#~15#楼工程图纸设计要求，及有关放线测量技术说明。
测量施工施工方案doc.完整版范本1：测量施工施工方案1. 方案背景1.1 项目概述1.2 施工目标1.3 测量要求2. 测量前准备2.1 测量目标确定2.2 测量设备准备2.3 测量人员培训3. 测量方法3.1 水平测量3.1.1 使用的仪器和工具3.1.2 测量步骤3.2 垂直测量3.2.1 使用的仪器和工具3.2.2 测量步骤3.3 高程测量3.3.1 使用的仪器和工具3.3.2 测量步骤4. 测量点示范图4.1 水平测量示范图4.2 垂直测量示范图4.3 高程测量示范图5. 测量数据处理与分析5.1 数据清理与校正5.2 数据分析与计算5.3 数据可视化与报告6. 施工方案调整6.1 根据测量结果进行方案调整 6.2 方案调整后的影响评估6.3 调整后方案的实施计划7. 风险管理与控制7.1 测量风险识别7.2 风险评估与分析7.3 风险控制措施8. 附件本文涉及法律名词及注释：1. 测量目标确定：根据项目需求和施工图纸要求，明确测量的目标和范围。
2. 测量设备准备：准备测量所需的仪器、工具和相应的校准证书。
3. 测量人员培训：对参与测量的人员进行理论和实践培训，确保其具备必要的测量技能。
4. 数据清理与校正：对测量数据进行筛选、清理和校正，以保证数据的准确性和一致性。
5. 数据分析与计算：利用统计分析和计算方法对测量数据进行处理，得出相应的结论和结果。
6. 数据可视化与报告：将处理后的数据可视化展示，并详细的测量报告。
范本2：施工方案执行计划1. 方案背景1.1 项目概述1.2 施工目标1.3 方案执行要求2. 施工准备工作2.1 施工范围确定2.2 施工资源准备2.3 施工人员培训3. 施工步骤3.1 地基处理3.1.1 土壤勘察3.1.2 基坑挖掘3.1.3 地基处理方式选择 3.2 结构施工3.2.1 主体结构施工3.2.2 二次结构施工3.3 装修装饰3.3.1 室内装修3.3.2 室外装饰4. 施工计划时间节点表5. 施工质量管理5.1 质量控制措施5.2 质量检查与验收标准6. 施工安全管理6.1 安全风险识别6.2 安全控制措施6.3 事故应急预案7. 施工成本控制7.1 成本估算7.2 成本控制措施7.3 成本变更管理8. 附件本文涉及法律名词及注释：1. 施工范围确定：根据项目需求和设计方案要求，明确施工的范围和内容。
编制依据及编制原则
1.1 编制依据
（1）有关法律法规；
（2）国家、行业、地方、企业相关技术标准；
（3）公司现行有效的《质量、职业健康安全和环境管理手册》（QG SBC TX 1-2014 E1）、程序文件、管理规定。
1.2 编制原则
（1）保证合同中的工期、质量和安全等要求的实现；
（2）符合相关法律法规和强制性标准的要求；
（3）符合公司管理体系文件的要求。
2. 工程概况
2.1 总体概况
➢工程名称：从化珠江国际城C2区二期1~12栋建筑安装工程
➢建设单位：广州市从化珠江房地产开发有限公司
➢设计单位：广东珠江建筑工程设计有限公司
➢监理单位：广东珠江建设工程监理有限公司
➢施工单位：上海宝冶集团有限公司
➢建设规模：总建筑面积约185093m2
➢项目工期：计划开工日期，2015年10月15日；竣工日期，2017年3月27日
➢建设地点：广州市从化神岗珠江国际城
从化珠江国际城C2区二期1~12栋建筑安装工程总建筑面积约185093m2，其中地上建筑面积约149015m2，地下室建筑面积为约33078m2。
根据招标文件及标段划分要求可知，从化珠江国际城C2区二期1~12栋建筑安装工程分为4个组团，组团1（S1、A1、A2、B1）、组团2（S2、S3、A9、B4、C1）、组团3（A3、A4、B2、GJ-9、 GJ-10 、GJ-14）、组团4（S4、A10、B5、C2）由高层及社区配套等组成，设有一层地下室；低层地上1层，框剪结构；高层地上27~28
层，框剪结构。
图1 项目卫星定位图
2.2 施工重点及难点分析
测量任务重，工程量大
本工程建筑体量大，建设单位提供了原始坐标点少，测量任务重，工作量非常大，施工测量是本工程施工的一大难点和重点。
测量控制网的传递与精度控制
由于本工程各建筑结构较高，控制网的竖向传递精度保证难，需要借助其他手段，更好、更精确的保证测量精度。
3. 测量工程施工准备
3.1 测量人员准备
测量放线人员应对各专业图纸中的轴线关系、几何尺寸、高程等进行复核，并应及时了解与掌握有关工程设计变更文件以确保测量放样数据准确可靠。
本工程施工测量控制网由公司测量中心负责设计、测量，由测量中心专门进行控制网布设的控制检查班具体负责施测，同时配备测量工程师负责技术指导和组织协调。
测量主管人员具备从事施工测量5年以上经验，持测量员岗位证书，具有较高的技术水平和丰富的经验。
3.2 测量仪器与器具
为能准确及时定位和精确地反映出被监测实体的变形情况，应选用适合、高效的测量仪器，各种测量仪器与工具的使用，均须经计量检定单位或部门检验合格，并在有效期限内。
在使用过程中，应及时校准、保养、维护。
序号 仪器名称 型号 精度 单位 数量 产地 1 全站仪 Topcon
GTS-102 2″±2mm ±2ppm
台 1 日本 2
水准仪
DZS3-1
3mm/km
台
2
国产
项目所在区
域
3 钢卷尺 5m 把 1 国产 4
50M 卷尺 N2020
把
2
国产
5 微棱镜及
反射 贴片
个 2 国产
6 单棱镜组三脚架 铝合金 个 2 国产 7
全站仪三脚架 木质 个 1 国产 8 棱镜杆
个 1 国产 9 科学计算器 Fx-5800p 个 1 国产 10
塔尺
5M
个
1
国产
注：以上仪器均按照国家规定年检鉴定合格，并在使用有效期内。
在使用过程中，随时检查仪器的常用指标。
一旦偏差超过允许范围，将及时校正以保证测量精度。
3.3 图纸校核
❖ 总平面图的校核。
内容包括：建筑用地红线桩的坐标、角度和距离的校核；各建筑物定
位依据及定位条件的校核；竖向设计校核。
对于业主测量队交接的桩点认真进行复测，若发现问题应及时反应修正，以保证交接桩点为本工程的最初原始点。
❖ 建筑施工图纸的校核。
内容包括：各建筑物轴线的几何关系；平、立、剖面及节点大样
的几何尺寸；各层相对高程与总图是否对应。
❖ 结构施工图纸的校核。
内容包括：校核墙、柱及梁等结构的尺寸校核；校核结构图与建
筑图、设备图是否对应。
4. 测量工艺流程
合格后
5. 测量工程施工方法及施工要点
5.1 控制网的测设与建立
5.1.1 平面控制网的测设与建立
（1）平面控制网布设原则及要求
✧平面控制先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。
✧轴线控制网的布设要根据设计总平面图、现场施工平面布置图等进行。
✧控制点应选在通视条件良好、安全、易保护的地方。
✧控制桩必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。
（2）平面控制网的测设
本工程为单体建筑群，根据业主提供的点位，结合本工程的特点，控制网布设成方格网形式，按测网级别的高低及具体在本工程不同部位的应用，平面控制网共设置三级控制网。
✧一级平面控制网的建立
一级测量控制网拟布设在远离基坑开挖深度三倍以上的正式路面或已稳定的地面上，以保证其稳定性。
平面控制网起算依据为业主提供的基准控制点或红线点为依据进行工程平面起算点。
为保证已施工完的内容与拟建的主体结构测量系统一致，一级控制网的建立将结合基坑支护及桩基施工阶段测量控制网来进行综合布置。
控制点做法大样图如下：
图3 测量控制点做法示例
一级控制网作为首级平面控制网，也是二级控制网建立和复核的唯一依据。
在整个工程施工期间，必须保证这个控制网的稳定可靠，绝对避免前后期测量系统的不一致。
因此，该控制点的设置位置选择在稳定可靠处，且设置加密控制网。
总包依据工程进度定期对测量控
制网点进行复测，并及时对破坏的控制点进行修复。
✧二级测量控制网的建立
二级控制网是测量重要的或关键的测量工序，其建立以一级控制网为依据。
a）二级控制网布置在施工现场以内相对可靠处，控制网的使用需随时根据施工阶段的沉降、变形情况调整。
由于工程的工况变化很大，且二级控制网布置于现场内部，容易遭到施工破坏，也需要根据施工情况调整布网位置。
布网依据为上级控制网、各阶段施工平面。
b）地下基础结构主体结构施工完毕后，根据首级平面测量控制网在地下基础结构上设置新的平面测量控制点，分别形成施工平面测量控制网，同时完成该平面控制网与基础施工平面测量控制网的校核。
c）同时为统一结构上的整体性，楼层的相应控制点位置预留200mm×200mm的孔洞，为测量创造通视条件。
✧三级测量控制网的建立
三级控制网是依据结构平面图上有关柱、墙体、洞口详细位置关系确定建筑物需定位的主轴线，然后以单层楼面控制网为基准，并进行角度、距离校测。
校核无误后作为本工程的三级测量控制网。
建筑物控制网的主要技术指标依据下表：
依据《高层建筑混凝土结构设计规程（JGJ 3-2002 J186-2002）》结合本工程的实际情况，各级测量允许偏差如下：
表2 场地平面控制网允许偏差
表4 施工层放线允许偏差
表5 标高竖向传递允许偏差
5.2 高程控制网的建立
5.2.1 高程控制网的布设
（1）为保证建筑物竖向施工的精度要求，根据现场首级高程控制网在场区内每层楼附近引测一个水准标高主控制点，各点之间相互联测，相互校合。
（2）水准点应布设在通视良好的位置，距离基坑边线不小于15米。
（3）高程控制网的精度，不低于三等水准网的精度。
（4）高程控制网的建立：根据业方提供的场区水准基点，采用DZS3-1水准仪首先测设一条二等附合水准路线（现场首级控制网），其次引测各楼高程控制点并组成一条三等附合水准路线，建立本工程的施工高程控制网。
5.2.2 高程控制网的建立
本工程设置二级高程测量控制网：施工现场之外在可靠处设置首级高程控制网；施工现场内布置二级高程控制网。
（1）首级高程控制网
首级高程控制网以业主下发或城市测绘部门单位提交的城市高程控制点为依据。
增加冗余高程控制点，以增强高程系统的安全性。
首级高程控制点的建立使用精密水准仪，并采用二等水准测量的方法建立。
✧首级高程控制网的观测：施测时可以分两次组网观测，外控点组网观测一次，便于基
础和地下室的施工。
当施工至±0.000时，再将内控点联网观测平差。
✧高程控制网的精度要求：该工程一级高程控制网按照四等水准要求进行测设，具体精
度要求如下表所示。
注：R为测段，L为附和路线或环线的长度，均以Km为单位。
