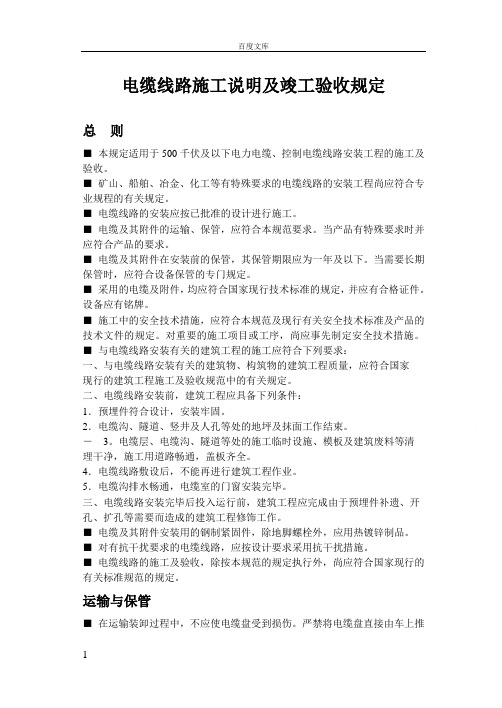

电缆线路施工说明及竣工验收规定总则■本规定适用于500千伏及以下电力电缆、控制电缆线路安装工程的施工及验收。
■矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。
■电缆线路的安装应按已批准的设计进行施工。
■电缆及其附件的运输、保管，应符合本规范要求。
当产品有特殊要求时并应符合产品的要求。
■电缆及其附件在安装前的保管，其保管期限应为一年及以下。
当需要长期保管时，应符合设备保管的专门规定。
■采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。
设备应有铭牌。
■施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。
对重要的施工项目或工序，尚应事先制定安全技术措施。
■与电缆线路安装有关的建筑工程的施工应符合下列要求：一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
二、电缆线路安装前，建筑工程应具备下列条件：1．预埋件符合设计，安装牢固。
2．电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束。
－3。
电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全。
4．电缆线路敷设后，不能再进行建筑工程作业。
5．电缆沟排水畅通，电缆室的门窗安装完毕。
三、电缆线路安装完毕后投入运行前，建筑工程应完成由于预埋件补遗、开孔、扩孔等需要而造成的建筑工程修饰工作。
■电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。
■对有抗干扰要求的电缆线路，应按设计要求采用抗干扰措施。
■电缆线路的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准规范的规定。
运输与保管■在运输装卸过程中，不应使电缆盘受到损伤。
严禁将电缆盘直接由车上推下。
电缆盘不应平放运输、平放储存。
■运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。
充油电缆至压力油箱间的油管应固定，不得损伤。
压力油箱应牢固，压力指示应符合要求。
目录第三章：电缆工程3.1 电缆工程基础知识3.1.1 电缆配电线路3.1.2 电缆的敷设3.1.3 电缆敷设工程识图3.2 电缆工程概预算3.2.1 电缆工程定额简介3.2.2 电缆工程预算方法及举例第三章电缆工程教学要求：（1）了解电缆、电缆头的分类和作用；（2）掌握电缆的规格型号和电缆敷设的方法；（3）熟悉电缆工程定额设置子目（4）掌握电缆沟铺砂、盖砖及移动盖板、电缆保护管敷设、桥架安装、电缆敷设、电缆头制作、安装等工程量计算规则。
3.1电缆工程基础知识3.1.1电缆配电线路由于架空线路受自然环境、架设路线等因素的限制，电缆化已经成为城市电网建设的主要方向。
电缆输配电网络有别于架空配电网的特点，并有其规划、施工、运行的特殊要求。
电缆线路和架空线路在电力系统中的作用完全相同，都作为传送和分配电能之用，电缆线路的基建费用，要比架空线路高出许多倍，但与架空线路相比，具有以下优点：（1）不受外界气候的干扰以及风筝、鸟害等的扰乱和影响，供电可靠。
（2）有很长的使用寿命（一般长达30~40年或更长），安装敷设位置隐蔽，维护工作量小，线路安全性高。
（3）一般埋于土壤中或敷设于室内、沟道、坚井中，因此不用杆塔，不占用道路空间，不影响市容，利于地上绿化建设。
（4）具有向超高压、大容量发展的更为有利的条件，如低温、超导电力电缆；并且与架空线路相比，截面相同时电缆导线的阻抗小。
另外电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸，碱和有机溶剂，电缆还不受敷设落差的限制，可在任何落差甚至垂直的场合敷设。
因此，电力电缆用于城市的地下电网，发电厂的引出线路，工矿企业，事业单位内部供电以及过江、过海峡的水下输电线路等。
电缆多用于对环境要求较高的城市供电线路，在现代建筑设施中得到广泛应用。
但电缆线路与架空线路相比，又具有以下缺点：（1）制造工艺复杂，造价高，投资费用大。
（2）敷设后更动困难，发生故障寻找困难，不便于维修。
电缆改造工程安全施工方案一、前言随着城市基础设施的不断发展，电力供应系统作为基础设施之一，扮演着至关重要的角色。
而在电力供应系统中，电缆作为供电的主要方式之一，也承担着重要的作用。
为了确保电缆的正常运行并保障电力供应的持续稳定，电缆改造工程显得尤为关键。
二、工程背景本电缆改造工程位于（填写具体位置或项目背景），改造的目的是为了提升电力供应系统的安全性和稳定性，满足日益增长的用电需求，延长电缆的使用寿命。
三、施工方案1. 施工准备阶段在施工准备阶段，需明确以下几点：•制定施工计划，明确施工范围、工期、工序和安全要求。
•对施工人员进行培训，确保他们具备相关技能和安全意识。
•确保所需施工材料的供应充足，并对施工设备进行检修和维护。
2. 施工过程安全控制在施工过程中，要重点关注以下几个方面的安全控制：•施工现场的安全防护，包括设置警示标识、施工隔离区域等。
•施工人员的个人防护，如佩戴安全帽、安全鞋等。
•施工设备的安全操作，确保设备正常运行并定期进行检查。
3. 施工质量保证为确保工程质量，需执行以下措施：•严格按照工程图纸和规范要求进行施工，保证施工精度和质量。
•对施工过程中出现的问题及时进行处理，确保电缆改造工程顺利进行。
•在施工完成后，进行全面的验收和测试，确保改造后的电缆能正常运行并符合规范要求。
四、施工安全风险分析在电缆改造工程中，可能存在以下安全风险：•施工现场安全风险：如高空作业、电气风险等。
•施工设备安全风险：如设备故障、操作不当等。
•人员行为安全风险：如操作不规范、忽视安全措施等。
为有效管理安全风险，可制定应急预案，加强安全监管，全面提升施工的安全性。
五、工程总结电缆改造工程安全施工方案的制定，对于提升电力供应系统的安全性和稳定性具有重要意义。
在实施过程中，需要充分重视安全施工，确保施工质量和施工人员的人身安全。
希望本方案能为相关电缆改造工程的实施提供参考，确保电力供应系统的可靠性和持续稳定运行。
电缆工程工程量计算规则1、直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土方量: 直埋电缆的挖、填土（石）方量注：①两根以内的电缆沟，系按上口宽度 600mm下口宽度400mm深度900mm 计算的常规土方量（深度按规范的最低标准）；②每增加一根电缆，其宽度增加170mm③以上土方量系按埋深从自然地坪起算，如设计埋深超过900mn W，多挖的土方量应另行计算。
2、电缆沟盖板揭、盖项目，按每揭或每盖一次以延长米计算，如又揭又盖，则按两次计算。
3、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：①横穿道路，按路基宽度两端各增加 2m②垂直敷设时，管口距地面增加 2 m③穿过建筑物外墙时，按基础外缘以外增加 1m④穿过排水沟时，按沟壁外缘以外增加 1m4、电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外各增加 0.3m工作面计算。
5、电缆敷设按单根以延长米计算，一个沟内（或架上）敷设三根各长100m的电缆, 应按300m计算，以此类推。
&电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表增加附加长度：电缆敷设的附加长度。
注：电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
预算中计算电缆进低压配电柜所需要预留的电缆长度是否有终端头 1.5m和柜半周，电缆进低压配电柜到底应该预留哪些东西？这三个是定额中都有的规定，计算的时候都要加上去吗？ 1是预留出电缆终端头的1.5米，2是配电柜的半周长，3是附图上圈起来“高压开关柜及低压配电箱的盘下进出线 2米。
长以及盘下进出线的2m?-r盘下进出线预留2m是为方便安装预留的，以免出现电缆单股长度不足，比如相线够而零线地线不足，或零线地线够而相线不足。
电缆进配电箱要预留半周长，是为方便以后维修预留的，安装完电缆这个长度是还在的。
第1篇一、工程概况本项目为某地区电力改造工程，旨在提升该地区的电力供应能力和稳定性。
本次改造工程主要涉及电缆线路的更新和改造，包括电缆敷设、电缆头制作、电缆终端制作、电缆保护等环节。
为确保施工质量和工程进度，特制定以下施工方案。
二、施工准备1. 人员准备（1）成立项目组，明确项目经理、技术负责人、施工负责人等岗位责任。
（2）组织施工人员参加专业培训，确保施工人员具备相应的技能和素质。
（3）配备必要的管理人员和施工人员，包括电工、焊工、测量员、安全员等。
2. 材料准备（1）电缆：根据设计要求，选择合适的电缆型号和规格。
（2）电缆附件：电缆头、电缆终端、电缆桥架、电缆支架、接地线等。
（3）施工工具：电缆剥皮机、电缆剥皮刀、剥线钳、焊机、测量工具等。
3. 设备准备（1）电缆敷设设备：电缆拖车、电缆牵引机、电缆紧线器等。
（2）电缆头制作设备：电缆头制作机、电缆头切割机、电缆头压接机等。
（3）电缆终端制作设备：电缆终端制作机、电缆终端切割机、电缆终端压接机等。
4. 施工方案编制（1）根据设计图纸，编制详细的施工方案，包括施工顺序、施工工艺、质量控制点等。
（2）编制安全施工方案，明确施工过程中的安全措施和应急预案。
（3）编制环境保护方案，确保施工过程中不对环境造成污染。
三、施工工艺1. 电缆敷设（1）根据设计要求，确定电缆敷设路径。
（2）清理敷设路径，确保路径畅通。
（3）采用电缆拖车、电缆牵引机等设备进行电缆敷设。
（4）电缆敷设过程中，注意电缆的弯曲半径，避免损坏电缆。
2. 电缆头制作（1）选择合适的电缆头制作机，进行电缆剥皮。
（2）根据电缆型号和规格，制作电缆头。
（3）对电缆头进行压接，确保电缆头连接牢固。
3. 电缆终端制作（1）选择合适的电缆终端制作机，进行电缆剥皮。
（2）根据电缆型号和规格，制作电缆终端。
（3）对电缆终端进行压接，确保电缆终端连接牢固。
4. 电缆保护（1）在电缆敷设完成后，对电缆进行保护，防止电缆受到损坏。
全站电缆施工工程施工记录及质量验评表全站电缆线路安装单位工及以上电缆敷设记录35kV .1 /CSG 表 2-7.0Q共页第页 Q/CSG 表 1-7.0.2共页第页 Q/CSG 表 2-7.0.2记录)直埋电缆隐蔽前检查(签证表 2-7.0.3 Q/CSG 工程编号： Q/CSG 表 2-7.0.3共页第页 Q/CSG 表 2-7.0.4单位工程质量验收与评定记录表 2-7 全站电缆施工Q/CSG 表工程编号：Q/CSG 表 2-7备注：1.检查意见栏填写要求：符合要求的检查项打“√”，不符合要求的检查项打“×”，未检查项打“/”；；2.验收结论栏填写“合格”或“不合格”单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收，验收合格后，移交3. 给启委会验收组组织相关单位进行投产前的启动验收；Q/CSG 表 2-7.1 电缆管配制及敷设分部工程质量验收记录表1. 2-7工程编号： Q/CSG 表分项工程质量验收记录表电缆管配制及敷设.1 /CSG 表 2-7.1Q 17.1. 2- Q/CSG 表工程编号：分项工程质量验收记录表电缆管配制及敷设工程编号： Q/CSG 表 2-7.1.1 续分部工程质量验收记录表 2-7.2 电缆支架安装Q/CSG 表 -7.22表 Q/CSG 工程编号：分项工程质量验收记录表 .2.1 电缆架安装CSG 表 2-7Q/ 2.1.表 2-7工程编号： Q/CSGQ/CSG 表 2-7.3 电缆敷设分部工程质量验收记录表工程编号： Q/CSG 表 2-7.3031】【W分项工程质量验收记录表电缆敷设 7.3.1 Q/CSG 表 2- 3.12-7.工程编号： Q/CSG 表分项工程质量验收记录表电缆敷设表2-7.3.1 续Q/CSG 续 2-7.3.1Q/CSG 表工程编号：分项工程质量验收记录表光缆敷设 7.3.2 Q/CSG 表 2- .2-7.3表 2工程编号： Q/CSG】W031【分项工程质量验收记录表光缆敷设7.3.2 续 Q/CSG 表 2-续 .3.2 Q/CSG 表 2-7工程编号：分项工程质量验收记录表直埋电缆敷设 2-7.3.3 Q/CSG 表 .3-7.3表 2Q/CSG 工程编号：Q/CSG 表 2-7.4 电力电缆终端及中间接头制作安装分部工程质量验收记录表工程编号： Q/CSG 表 2-7.4Q/CSG 表 2-7.4.1 电力电缆终端制作安装分项工程质量验收记录表工程编号： Q/CSG 表 2-7.4.1Q/CSG 表 2-7.4.2 电力电缆中间接头制作安装分项工程质量验收记录表工程编号： Q/CSG 表 2-7.4.2分部工程质量验收记录表 2-7.5 控制电缆终端制作及安装Q/CSG 表 7.5-表 2工程编号： Q/CSG分项工程质量验收记录表控制电缆终端制作安装 2-7.5.1 Q/CSG 表 5.12-7. Q/CSG 表工程编号：分部工程质量验收记录表 2-7.6 35kV 及以上电缆线路Q/CSG 表 6. 2-7工程编号： Q/CSG 表分项工程质量验收记录表及以上电压等级电缆线路敷设 7.6.1 35kV Q/CSG 表2- .1-7.6Q/CSG 表 2工程编号：Q/CSG 表 2-7.6.1 续 35kV 及以上电缆线路分项工程质量验收记录表工程编号： Q/CSG 表 2-7.6.1 续分部工程质量验收记录表 2-7.7 电缆防火与阻燃Q/CSG 表 7. 2-7工程编号： Q/CSG分项工程质量验收记录表电缆防火阻燃Q/CSG 表工程编号：2-7.7.1。
电缆工程工程量计算规则1、直埋电缆的挖、填土(石)方，除特殊要求外，可按下表计算土方量：直埋电缆的挖、填土(石)方量注：①两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度900mm 计算的常规土方量(深度按规范的最低标准)；②每增加一根电缆，其宽度增加170mm；③以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量应另行计算。
2、电缆沟盖板揭、盖项目，按每揭或每盖一次以延长米计算，如又揭又盖，则按两次计算。
3、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：①横穿道路，按路基宽度两端各增加2m。
②垂直敷设时，管口距地面增加2m。
③穿过建筑物外墙时，按基础外缘以外增加1m。
④穿过排水沟时，按沟壁外缘以外增加1m。
4、电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外各增加0.3m工作面计算。
5、电缆敷设按单根以延长米计算，一个沟内(或架上)敷设三根各长100m的电缆，应按300m计算，以此类推。
6、电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表增加附加长度：电缆敷设的附加长度。
注：电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
预算中计算电缆进低压配电柜所需要预留的电缆长度是否有终端头1.5m和柜半周，电缆进低压配电柜到底应该预留哪些东西？这三个是定额中都有的规定，计算的时候都要加上去吗？1是预留出电缆终端头的1.5米，2是配电柜的半周长，3是附图上圈起来“高压开关柜及低压配电箱的盘下进出线2米。
长以及盘下进出线的2m？盘下进出线预留2m是为方便安装预留的，以免出现电缆单股长度不足，比如相线够而零线地线不足，或零线地线够而相线不足。
电缆进配电箱要预留半周长，是为方便以后维修预留的，安装完电缆这个长度是还在的。
是要同时计取的。
建设工程项目管理教材2010年版的五处大幅修改辑录一、八处调整清单1Z201010建设工程项目管理的目标和任务P3删除“在《建设项目工程总承包管理规范》(GB/T50358-2005)……设计、采购、施工、试运行等实行全过程或若干阶段的承包”一段。
1Z202032工程变更价款的确定方法三、《建设工程工程重活单计价规范》规定的工程变更价款的确定方法三、《建设工程工程重活单计价规范》（GB50500—2008）有关工程价款调整的规定（内容有大幅度的调整）1Z202041建筑安装工程费用的结算方法二、工程预付款二、工程预付款（内容根据“08清单规范”调整）1Z202041建筑安装工程费用的结算方法四、工程进度款四、工程进度款（内容根据“08清单规范”调整）1Z202041建筑安装工程费用的结算方法五、竣工结算五、竣工结算（内容根据“08清单规范”大幅度调整）1Z202042建筑安装工程费用的动态结算四、调值公式法（又称动态结算公式法四、调值公式法（又称动态结算公式法）五、标准施工招标文件对物价波动引起的价格调整的规定（内容大幅度调整）1Z202042建筑安装工程费用的动态结算例1Z202042-1按照新调值公式稍作调整二、五处大幅修改辑录1Z202032工程变更价款的确定方法三、《建设工程工程重活单计价规范》规定的工程变更价款的确定方法三、《建设工程工程重活单计价规范》（GB50500—2008）有关工程价款调整的规定（内容有大幅度的调整）1Z202041建筑安装工程费用的结算方法二、工程预付款二、工程预付款（内容根据“08清单规范”调整）1Z202041建筑安装工程费用的结算方法四、工程进度款四、工程进度款（内容根据“08清单规范”调整）1Z202041建筑安装工程费用的结算方法五、竣工结算五、竣工结算（内容根据“08清单规范”大幅度调整）1Z202042建筑安装工程费用的动态结算四、调值公式法（又称动态结算公式法四、调值公式法（又称动态结算公式法）五、标准施工招标文件对物价波动引起的价格调整的规定（内容大幅度调整）1Z202042建筑安装工程费用的动态结算例1Z202042-1按照新调值公式稍作调整。
一、总则1.本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
2.如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，无论大小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
3.本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
4.供货商提供的每一盘或每一卷电缆应附有合格证，注明厂家、电缆规格、长度以及根据要求的技术标准规范所进行的试验结果和试验日期。
电缆外护套上需有生产年月标志，及长度标志（该标志需具有连续性）；5.电缆长度控制应加强管理，由供方提供明确标识，计算出每条电缆的长度，尽量减少接头，用最短路径配管配线。
配线长度准确，精打细算，减少损耗，须在建筑机电安装施工包中明确体现6.所有电缆交付时，其端点外侧头装拉线，内侧头应可靠密封。
当从盘架上割下电缆时，二端应立即密封，以防潮气侵入。
7.招标方将拒收交货时间距生产日期已超过12月的电缆.8.本招标技术文件未尽事宜，由买、卖双方协商确定。
二、供货范围1．电力电缆本体，具体型号及参考量见附表：电缆清单，表中所提供电缆的量仅作为招标定单价参考，不作为生产依据，实际量待定标后由投标方到现场实地测量。
2．电缆盘(仅作为包装，施工完成后由投标方回收，招标方报价不含电缆盘的报价。
)三、执行标准所有电缆应满足GB/T 12706.1标准：可直接安装在管道、支架或直接用夹子固定，所有电缆必须有足够的强度以满足电力排管施工的需要。
在招标文件中引用的标准和规范，应是在投标截止日期之前30天内尚在通用的或最新版本标准。
以下标准中，若国内有相关标准，以国内标准为准，若国内无相关标准时，参照国际标准执行。
目录第三章：电缆工程3.1 电缆工程基础知识3.1.1 电缆配电线路3.1.2 电缆的敷设3.1.3 电缆敷设工程识图3.2 电缆工程概预算3.2.1 电缆工程定额简介3.2.2 电缆工程预算方法及举例第三章电缆工程教学要求：（1）了解电缆、电缆头的分类和作用；（2）掌握电缆的规格型号和电缆敷设的方法；（3）熟悉电缆工程定额设置子目（4）掌握电缆沟铺砂、盖砖及移动盖板、电缆保护管敷设、桥架安装、电缆敷设、电缆头制作、安装等工程量计算规则。
3.1电缆工程基础知识3.1.1电缆配电线路由于架空线路受自然环境、架设路线等因素的限制，电缆化已经成为城市电网建设的主要方向。
电缆输配电网络有别于架空配电网的特点，并有其规划、施工、运行的特殊要求。
电缆线路和架空线路在电力系统中的作用完全相同，都作为传送和分配电能之用，电缆线路的基建费用，要比架空线路高出许多倍，但与架空线路相比，具有以下优点：（1）不受外界气候的干扰以及风筝、鸟害等的扰乱和影响，供电可靠。
（2）有很长的使用寿命（一般长达30~40年或更长），安装敷设位置隐蔽，维护工作量小，线路安全性高。
（3）一般埋于土壤中或敷设于室内、沟道、坚井中，因此不用杆塔，不占用道路空间，不影响市容，利于地上绿化建设。
（4）具有向超高压、大容量发展的更为有利的条件，如低温、超导电力电缆；并且与架空线路相比，截面相同时电缆导线的阻抗小。
另外电缆除具有可靠的电气性能外，还具有较强的防止化学腐蚀性，耐酸，碱和有机溶剂，电缆还不受敷设落差的限制，可在任何落差甚至垂直的场合敷设。
因此，电力电缆用于城市的地下电网，发电厂的引出线路，工矿企业，事业单位内部供电以及过江、过海峡的水下输电线路等。
电缆多用于对环境要求较高的城市供电线路，在现代建筑设施中得到广泛应用。
但电缆线路与架空线路相比，又具有以下缺点：（1）制造工艺复杂，造价高，投资费用大。
（2）敷设后更动困难，发生故障寻找困难，不便于维修。
（3）检修技术复杂，工作量大。
1．电缆分类电缆按其结构及作用可分为：电力电缆、控制电缆、电话电缆、信号电缆等；按电压可分为：低压电缆（小于1kv）、高压电缆（大于1kv）；电缆按芯数分有三芯、四芯、五芯等。
按绝缘材料分：纸绝缘Z、橡皮绝缘X、聚氯乙烯绝缘V、聚乙烯绝缘Y和交联聚乙烯绝缘YJ电力电缆。
电缆的种类很多，在输配电系统中最常用的是电力电缆和控制电缆。
（1）电力电缆电力电缆的主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
电力电缆主要用来输送和分配大功率电能的。
按照所采用的绝缘材料分为纸绝缘、橡皮绝缘、聚氯乙烯绝缘、聚乙烯绝缘和交联聚乙烯绝缘电力电缆。
①纸绝缘电力电缆，有油浸、不滴油浸渍两种。
油浸纸绝缘电力电缆具有使用寿命长、耐压强度高、热稳定性好等优点，且制造运行经验丰富，是传统的主要产品，目前在工程上应用较多，其内护层一般用铅包或者铝包。
缺点是工艺要求复杂，敷设时容许弯曲半径不能太小，尤其低温时敷设困难，要先经过预先加热，电缆连接和电缆头的制作技术要求也比较高；敷设有位差时，造成低端漏油，高端绝缘击穿。
不滴油浸渍绝缘电力电缆则避免了油的流淌问题，特别适合有敷设位差、垂直敷设及在热带地区使用，制造工艺更加复杂。
纸绝缘一般用在超高压等特殊情况下。
②聚氯乙烯绝缘电力电缆、聚乙烯绝缘电力电缆、交联聚乙烯绝缘电力电缆，习惯简称为塑料电缆。
塑料电缆没有敷设位差限制，制造工艺简单，施工及维修都比较方便，抗腐蚀性也比较好，；电缆的敷设、维护、连接都比较方便，因此，目前上在工程上得到了越来越广泛的应用，特别是在1kv以下电力系统中已基本取代了油浸纸绝缘电力电缆。
③橡皮绝缘电力电缆：一般在交流500V以下，直流1000V以下电力线路中使用。
电力电缆按照芯数分有单芯、双芯、三芯、四芯等几种。
单芯电缆一般用来输送直流电、单相交流电或高压静电发生器的引出线；双芯电缆用于输送直流电和单相交流电；三芯电缆用于三相交流电网中，是应用最广泛的一种；四芯电缆用于中性点接地的三相四线制系统中。
图3.1.1控制电缆图3.1.2电力电缆（2）控制电缆在配电装置中传输操作电流，连接电力仪表，继电保护和自动控制等二次回路中，属于低压电缆。
①运行电压一般在交流500V或直流1000V以下，电流不大，是间断性负荷；②线芯截面较小，一般为1.5～10mm2，均为多芯电缆，芯数从4芯到67芯。
③控制电缆的绝缘层材料及规格型号表示与电力电缆基本相同。
控制电缆多用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制回路中。
控制电缆中还有耐高温控制电缆（kgg电缆），它适用于交流额定电压300/ 500及以下，高温环境中的信号检测。
尤其适用于消防与保安系统保护回路的控制及动力的传输线。
例如：聚氯乙烯绝缘聚氯乙烯护套控制电缆适用于额定电压450／750V及以下或0.6／1KV及以下控制、信号、保护及测量系统中。
控制电缆一般不能有接头，但遇到下列情况时，控制电缆可有接头,但必须连接牢固,并不应受到机械拉力。
1）当敷设的长度超过其制造长度时。
2）必须延长已敷设竣工的控制电缆时。
3）当消除使用中的电缆故障时。
另外还有特殊用途的电缆，由于特殊用途电缆种类繁多，在此仅做简单介绍。
用于高温环境的氟塑料电缆，聚偏二氟乙烯绝缘、护套电缆连续工作温度摄氏150度，聚全氟乙丙烯绝缘、护套电缆连续工作温度摄氏100度，，聚四氟乙烯绝缘、护套电缆连续工作温度摄氏260度。
用于油污染环境的丁晴复合物绝缘电缆，运行最高额定温度摄氏105度。
用于经常移动环境的硅橡胶电缆，运行最高额定温度摄氏180度。
此外，还有专用的低温、防水、防虫鼠害、矿用电缆等。
其中，电缆防火在实际应用中非常重要。
常用电缆中，虽然聚氯乙烯护套电力电缆防水性能等方面优于聚乙烯护套电力电缆，但在火灾条件下，聚氯乙烯释放出的有害气体远超过聚乙烯。
生产聚氯乙烯护套电力电缆电缆厂家较多，只有部分厂家同时生产聚乙烯护套电力电缆。
阻燃电缆：阻燃产品比非阻燃产品能提供１５倍以上的逃生时间；阻燃材料烧掉的材料仅为非阻燃材料的ｌ／２；阻燃材料的热释放率仅为非阻燃材料的ｌ／４；燃烧产品总的毒气气体量，如以一氧化碳的相当量表示，阻燃产品仅为非阻燃产品的ｌ／３；普通阻燃产品与非阻燃产品的产烟性能、产烟量无大的区别。
阻燃电缆按GB12666.5-90标准分为A 、B 、C 三类，在工程设计中宜选择A 类阻燃电缆。
减少在同一防火隔断（例如同一桥架、同一竖井）内的电缆数量，有助于提高电缆的阻燃能力。
耐火电缆：根据ＧＢｌ２６６６.６规定，耐火试验温度分为二类：Ａ类为９５０—１０００℃ 考核时间为９０分钟 ；Ｂ类为７５０—８００℃考核时间为９０分钟。
即电缆在外部火源７５０—８００℃（或９５０—１０００℃）直接燃烧下，９０分面内仍能通电，就判定为Ｂ类或Ａ类耐火电缆。
有机类耐火电缆在铜导体上包绕云母耐火带（耐高温８００℃）作为耐火层，然后按不同型号挤上一定厚度的正常绝缘层，最后电缆芯间填充层和最外层的护套与普通电缆一样。
无机类又称为矿物质绝缘型或者氧化镁绝缘电缆，其外护套为铜管或特种合金管，在外护套和铜芯导体之间填充氧化镁作为绝缘材料，由于氧化镁的熔点为２８００℃，铜管（外护套）的熔点为１０８３℃，特种合金管可以保证在825℃无变形，因此只要外护套不受破坏，该电缆就能正常工作，其耐火性能远超过有机类耐火电缆。
在工程设计中不要轻易提出要求使用A 类耐火电缆，因为NH-YJV 或NH- VV 一般都达不到A 类要求，而矿物质绝缘电缆耐火性能虽然优异，但造价远高于普通耐火电缆，对施工的要求更加严格，另外由于是独芯电缆，各相对N 、对PE 间距不同，单相短路、接地短路阻抗（电抗）有一定差异。
2.电缆的基本结构电缆的基本结构都是由导电线芯、绝缘层及保护层3个主要部分组成。
（1）用来传导电流的导体，常采用铜或铝作电缆导体。
（2）包在导体外面起绝缘作用的绝缘层。
绝缘层所用材料有纸绝缘Z 、橡皮绝缘X 和塑料绝缘V 三种。
（3）分为内护层和外护层两部分的保护层。
内护层主要起保护绝缘层的作用。
所用材料为铅包、铝包、聚氯乙烯套和聚乙烯套等。
外护层是用来保护内护层的，防止内护层受到机械损伤或者化学腐蚀等，包括铠装层和外被层两部分。
其结构示意图如下：图3.1.3电缆的结构示意图123451.铝（铜）芯导体；2.绝缘层；3.填充；4.内护层；5.外被层1234561.铝（铜）芯导体；2.绝缘层；3.包带；4.内护层；5.铠装层；6.外被层表3.1.2电缆外护层代号的含义根据电缆的型号，就可以读出该电缆的名称。
例如ZLQD22表示铝芯不滴油纸绝缘铅包双钢带铠装聚氯乙烯外护套电力电缆；KVV22表示控制电缆、聚氯乙烯绝缘、铜芯、聚氯乙烯内护层、双钢带铠装、聚氯乙烯外被层电缆。
电缆型号实际上是电缆名称的代号，反映不出电缆的具体规格、尺寸。
完整的电缆表示方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。
例如VV42－10 -3×50表示铜芯、聚氯乙稀绝缘、粗圆钢丝铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm²的电力电缆。
另外阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。
常见的电力电缆型号有：YJV、YJLV；YJV22、YJLV22；VV22、VLV22；VV、VLV；YJY、YJLV；YJY23、YJLY234. 电缆头（1）电缆终端头、电缆中间头电缆敷设好后，为使其成为一个连续的线路，各线段必须连接为一个整体，这些连接点则称为接头。
电缆线路两末端的接头称为终端头，中间的接头称为中间头。
它们可以使电缆保持密封，使线路畅通，并保证电缆连接头处的绝缘等级，使其安全可靠的运行。
（2）电缆头的分类电力电缆头分为终端头和中间接头，按线芯材料可分为铝芯电力电缆头和铜芯电缆头；按安装场所为户内式和户外式；按电缆头制作材料分为：干包式、环氧数脂浇注式和热缩式三类。
其中，干包式电力电缆头的制作、安装方法，不用任何绝缘浇注剂，而是用软“手套”和聚氯乙烯带干包成型。
它的特点是体积小、重量轻、工艺简单、成本低廉。
适用于户内低压橡皮电力电缆。
在安装定额中列出了户内终端头和户内中间头。
环氧数脂浇注式电缆头是由环氧数脂外壳和套管，配以出线金具，经组装后浇注环氧数脂复合物而成。
环氧树脂是一种优良的绝缘材料，特别具有机械强度高，成形容易，阻油能力强和粘接性优良等特点，因而获得了广泛应用，主要应用油浸纸绝缘电缆。
