LED日光灯设计方案日光灯作为一种光亮柔和而有效的光源在全世界广受欢迎，无论是在家居、商店、办公室、学校、超市、医院、剧场，还是在商业冰柜、广告灯箱、地铁、人行隧道、人防工程、夜市灯饰照明等，只要需要照明的地方均可见到日光灯。
传统的荧光日光灯其电源的利用率并不理想：附加镇流器功耗较大，开启时需要辅助高压；日光灯管内置的水银在废弃时无法处理，成为污染环境的公害。
日光灯管的荧光粉在充入日光灯管过程中，含有较多量的汞(水银)，因此日光灯管破裂后，跑出来的水银蒸气对人体的危害较大。
权威资料显示：汞蒸气达至3毫克时会使人在2至3月内慢性中毒，达至毫克时会诱发急性汞中毒，如若其量达到20毫克，会直接导致动物死亡。
作为第四代新型节能光源，LED光源诞生之时即被用来做各类灯具的发光光源。
的白光LED草帽灯、食人鱼是最早被用在LED日光灯的发光灯条上的。
每个LED日光灯管使用数量不等，约280-360颗。
现在新一代的LED日光灯发光灯条使用从到1W、显色为纯白、青白、暖白、冷白的贴片LED平面光源。
节能省电是LED日光灯的最大特点。
以T8日光灯为例，标称36W的荧光日光灯(CFL)，其附加镇流器耗电8W，工作时实际耗电44W，照亮流明为420lm，使用寿命3千小时。
而同样规格的LED日光灯，工作时实际耗电仅16W，照亮流明为550lm，使用寿命可达3万小时。
PWM LED驱动控制器PT4107LED日光灯的LED灯条电源驱动方案有很多种，目前非隔离方案因其效率高而占主流，而用PWM LED驱动控制器来做LED日光灯驱动电源的又占绝大多数。
PT4107是一个典型的PWM LED驱动控制器，其内部拓扑结构如图1。
PT4107是一款高压降压式PWM LED驱动控制器，通过外部电阻和内部的齐纳二极管，可以将经过整流的110V或220V交流电压箝位于20V。
当Vin上的电压超过欠压闭锁阈值18V 后，芯片开始工作，按照峰值电流控制的模式来驱动外部的MOSFET。

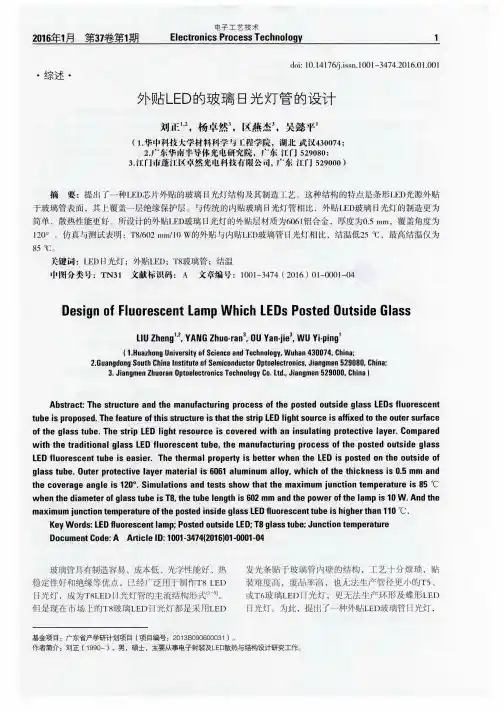

外贴LED的玻璃日光灯管的设计引言：随着科技的不断进步，照明行业也在不断发展。
传统的日光灯已经逐渐被LED灯泡所取代。
然而，虽然LED灯泡已经成为一种受欢迎的照明设备，但其设计仍然存在一些问题。
本文将介绍一种外贴LED的玻璃日光灯管的设计，旨在改善传统日光灯的劣势，提供更高效节能的照明解决方案。
一、设计要点1.外贴LED:传统日光灯内置的荧光灯管需要通过反射板来发光，而外贴LED则直接贴在灯管表面上，可以减少能量损耗并提供更集中的光源。
因此，我们选择外贴LED作为改进方案的核心。
2.玻璃灯管:使用玻璃作为灯管的材料，可以提供更好的透光效果，确保光线的均匀分布，并且具有较长的使用寿命。
3.高效电路设计:加强对电路的优化设计，降低功耗，提高照明效果，确保长时间稳定的光线输出。
二、设计过程1.LED选择和布局:选择高亮度、大功率的LED作为光源。
根据灯管的尺寸和照明需求，合理布置LED，确保光线的均匀性和光效率的最大化。
2.玻璃制备和加工:选择高透光率的玻璃材料，并通过精细的制备和加工工艺，确保玻璃灯管的光线透过率，提高照明效果。
3.玻璃表面处理:通过特殊的涂层或处理工艺，提高玻璃灯管的透光性及防尘、防水性能，增加使用寿命。
4.电路设计:设计高效的电路，确保稳定的电流和电压输出，提高光源的利用率，降低能量损耗。
5.散热设计:结合LED的发热特性，设计散热结构，保证LED在高温环境下的稳定工作，避免灯管寿命的降低。
6.形状和尺寸设计:根据灯管的使用环境和需求，设计合适的形状和尺寸，以便安装和更广泛的应用。
三、设计优势1.高效节能:通过外贴LED和优化的电路设计，提高光源利用率，减少能量损耗，实现更高效的照明效果。
2.长寿命:使用高质量的玻璃材料和优化的表面处理技术，提高灯管的透光性和耐久性，实现更长的使用寿命。
3.均匀照明:通过合理布置LED和优化灯管的设计，确保光线的均匀分布，提供更舒适的照明效果。
4.环保健康:由于LED不含有汞等有害物质，使用LED灯管无污染环境，对人体健康无害。
