一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。
2范围电压等级为110kV的电力变压器。
3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准4.1《电力设备预防性试验规程》DL/T 596-19964.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。
5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。
5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。
5.3试验前的准备工作5.3.1 制定试验技术方案，进行技术交底。
5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。
5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。
5.3.4 试验前应检查工作电源及接地是否可靠。
5.4试验方法5.4.1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧）、大修后、必要时。
2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量；有载调压变压器可在经常运行的分接上下几个分接处测量。
3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。
一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时).2范围电压等级为10kV及以下的电力变压器。
3责任和权限3。
1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核;对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
3。
2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录;维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准4。
1《电力设备预防性试验规程》 DL/T 596-19964。
2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5。
1使用的仪器设备5。
2试验环境条件5。
2.1试验环境温度不低于5℃；相对湿度：≯80%；5。
2。
2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作.5.2。
3高压试验时,在试验区域内不得有造成其他人危险的因素。
5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1％以内。
5。
3试验前的准备工作5。
3.1 制定试验技术方案，进行技术交底.5.3。
2 布置试验场地,对正常试验和特殊性试验必须有试验接线图。
5。
3。
3 试验接线后需经第二人按结线图复查，以保证接线正确. 5.3.4 试验前应检查工作电源及接地是否可靠。
5.4试验方法5.4。
1测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、大修后、必要时。
2） 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量。
3） 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1％；三相电阻不平衡率计算：4） 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求.b) 用双臂电桥测量时，双臂电桥测量引线的接线如下：双臂电桥测量接线图c) 若用单臂电桥测量阻值较大的变压器绕组，则注意测量的数据应减去电桥引线的电阻值. 5) 变压器的直流电阻，与同温下以前相同部位测得值比较，相应变化不应大于2％；将不同温度下的绕组直流电阻温度换算到同一温度:%100⨯-=三相算术平均值最小值三相实测最大值不平衡率(式中：Rx –换算至温度为t x 时的电阻; Ra —温度为t a 时所测得的电阻； T —温度换算系数,铜线为235，铝线为225； t x -需要换算R x 的温度； t a —测量R a 时的温度)6)由于变压器结构等原因，差值超过本条第3）款时，可只按本条第5）款进行比较。

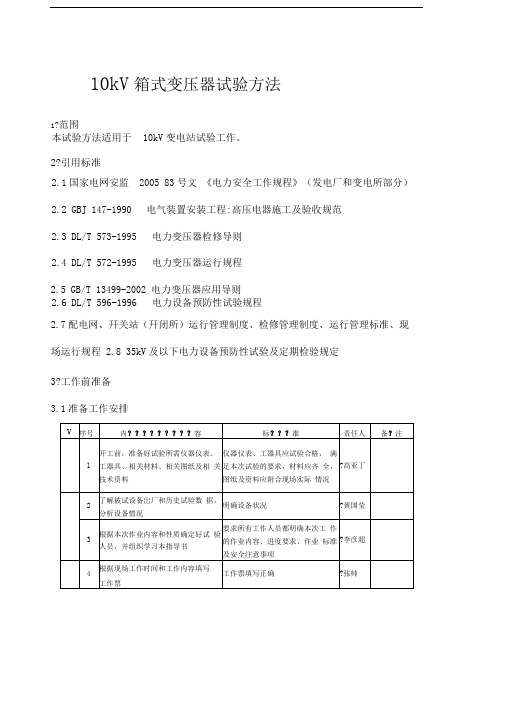

10kV箱式变压器试验方法
i?范围
本试验方法适用于10kV变电站试验工作。
2?引用标准
2.1国家电网安监2005 83号文《电力安全工作规程》（发电厂和变电所部分）2.2 GBJ 147-1990 电气装置安装工程:高压电器施工及验收规范
2.3 DL/T 573-1995 电力变压器检修导则
2.4 DL/T 572-1995 电力变压器运行规程
2.5 GB/T 13499-2002 电力变压器应用导则
2.6 DL/T 596-1996 电力设备预防性试验规程
2.7配电网、幵关站（幵闭所）运行管理制度、检修管理制度、运行管理标准、现场运行规程 2.8 35kV及以下电力设备预防性试验及定期检验规定
3?工作前准备
3.1准备工作安排
3.2试验工器具
注：试验工具、规格根据现场实际情况选用
4?作业程序
4.2。
k V箱式变压器预防性试验作业指导书精选文
档
TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
10kV箱式变压器试验方法
1 范围
本试验方法适用于10kV变电站试验工作。
2 引用标准
2.1 国家电网安监2005 83号文《电力安全工作规程》（发电厂和变电所部分）2.2 GBJ 147-1990 电气装置安装工程:高压电器施工及验收规范
2.3 DL/T 573-1995 电力变压器检修导则
2.4 DL/T 572-1995 电力变压器运行规程
2.5 GB/T 13499-2002 电力变压器应用导则
2.6 DL/T 596-1996 电力设备预防性试验规程
2.7配电网、开关站（开闭所）运行管理制度、检修管理制度、运行管理标准、现场运行规程
2.8 35kV及以下电力设备预防性试验及定期检验规定
3 工作前准备
3.1 准备工作安排
3.2 试验工器具
注：试验工具、规格根据现场实际情况选用。
3.3 人员分工
3.4 危险点分析及控制措施
4 作业程序
4.1 开工
4.2作业项目和作业标准
4.3竣工
5 试验总结
6 指导书执行情况评估。
目录1总则 (1)2同步发电机和调相机 (3)3无刷励磁装置 (6)4交流电动机 (7)5直流电机 (9)6变压器、电抗器、消弧线圈 (10)7互感器 (17)8悬式绝缘子 (19)9开关设备 (20)9.1220kV、110kVGIS (20)9.2少油断路器(3～10kV) (22)9.3SF6封闭型高压接触器 (24)9.4磁吹式断路器(3～10kV) (26)9.5高压真空接触器 (27)9.6高压真空断路器 (29)9.7高压电磁接触器（空气型） (31)9.8旋转电弧式SF6断路器(FCB ) (32)9.9空气断路器 (34)9.10隔离开关 (36)10套管 (37)11电力电缆 (40)11.2橡塑绝缘电力电缆 (41)11.3110kVOF电缆 (44)12电力电容器 (47)12.1高压并联电容器、串联电容器和交流滤波电容器 (47)12.2耦合电容器和电容式电压互感器的电容分压器 (48)12.3过电压吸收器 (49)13避雷器 (50)13.1无间隙氧化锌避雷器 (50)13.2GIS用无间隙氧化锌避雷器 (52)13.3有间隙氧化锌避雷器(含三相组合式过电压保护器) (52)13.4阀型避雷器 (53)13.5放电记数器 (55)14接地装置 (55)14.1接地装置的试验 (55)14.2接地装置的检查 (57)15中性点电阻器 (57)16母线 (57)17绝缘油和六氟化硫气体 (58)17.1变压器油 (58)17.2变压器油中溶解气体 (60)17.3六氟化硫（SF6） (60)18.1高压硅整流变压器 (62)18.2绝缘支撑及连接元件 (62)18.3高压直流电缆 (63)18.4接地装置 (63)19快速开关（HSCB） (63)附录A电机定子绕组最低容许绝缘电阻 (65)附录B电机耐压试验标准 (66)附录C硅钢片的单位损耗 (67)附录D电机定子绕组绝缘老化精密诊断 (68)附录E变压器绕组绝缘电阻标准 (70)附录F油浸电力变压器绕组直流泄漏电流参考值 (71)附录G变压器绕组交流耐压试验标准 (72)附录H变压器油中溶解气体色谱分析的试验周期 (73)附录J各类互感器局部放电量出厂容许值 (75)附录K日本《电气设备技术基准》规定的设备等耐压试验电压 (75)附录L开关的交流试验电压 (76)附录M电力电缆耐压试验电压及试验时间 (78)附录N橡塑电缆内衬层和外护套破坏进水的确定方法 (80)附录P橡塑电缆附件中金属层的接地方法 (80)附录Q氧化锌避雷器有关参数 (81)附录R阀式避雷器的有关参数 (86)附录S日本绝缘油的种类和特性（JISC－2320－1982） (88)附录TGB311.1-1997规定的各类设备的短时（1min）工频耐受电压 (91)附录U日本《电气设备技术基准》规定的高压、超高压电路交流试验电压 (91)附录V引用标准及参考资料 (92)1总则1.1目的和范围1.1.1高压电气设备预防性试验是指上海宝山钢铁股份有限公司范围内额定工频电压3kV及以上、直流或变频电压500V及以上的电气设备试验。
《供电局《预防性试验规程》实施细则》xx供电局电力设备预防性试验规程执行规定随着我局电网规模的扩大和生产管理制度化、规范化的要求，以往的预防性试验管理和执行过程已不适应目前的运行情况，向我们的生产管理提出了新的要求。
根据《电力设备预防性试验规程》和新颁布的《修订说明》，结合我局当前主网设备运行、维护情况，特制订本规定。
要求各相关单位在今后的检修维护工作和预防性试验中遵照执行。
一、预防性试验时间的安排每年的预防性试验任务分春秋两季分别执行，春季时间安排在3—5月份，重点安排全部防雷工作及部分设备预防性试验；秋季时间安排在8—10月份，完成春季预试未安排设备的预防性试验工作。
二、预防性试验执行细则1、预防性试验中各设备试验项目应严格按照《预规》及《修订说明》执行，如因试验设备或技术条件达不到规程要求时，试验单位应及时向生技科反馈信息，提出整改方案。
2、110kv、35kv、10kv变电主设备的预防性试验工作周期统一确定为三年，达到设计使用年限或长期平均负荷在额定值70%以上的周期缩短为一年。
新投运设备在交接投运一年后进行首次预防性试验，以后按周期进行。
3、110kv、35kv线路绝缘子零值检测雷击严重地段每年一次，其它地段三年一次；线路杆塔接地电阻测试变电站侧2km以内每二年一次，其它部分每五年一次；等值附盐密度检测每年一次；线路绝缘子清扫根据等值附盐密度检测结果确定，等值附盐密度检测值为2级及以上时进行清扫。
4、110kv、35kv、10kv系统防雷周期为一年。
110kv、35kv、10kv 线路变电站出线侧避雷器试验每年一次，项目按《预规》执行。
开关柜内防操作过电压避雷器的试验跟随所属设备进行。
5、变压器及断路器油的试验周期为一年，项目按《预规》执行。
50mva以上或长期平均负荷在70%以上变压器油色谱分析每年二次。
6、sf6气体的常规试验周期为三年，新装及大修后一年复测一次，检测项目为水分、酸度和可水解氟化物。
500KV变压器及GIS的预防性试验方案.docx500kV变压器及GIS的预防性试验方案根据电力设备相关试验规程，在运行的电网设备需定期或不定期的进行检修、维护、保养等安保工作，特别是在高电压或大电流下工作的设备更需定期的做预防性的试验。
一、500kV变压器的预防性试验1.1、设备试验时遵照的试验规程或试验规范（Q/001-114-2000）电力设备预防性试验实施规程（DL/T 474.1(2.3.4.6)－1992）现场绝缘试验实施导则（DL/T 596—1996）电力设备预防性试验规程（DL/T 474.4—1992 ）现场绝缘试验实施导则（GB/T 16927.1－1997 ）高电压试验技术第一部分：一般试验要求（GB/T 16927.2－1997 ）高电压试验技术第二部分：测量系统（GB 311.2 ）高电压试验技术第一部分（GB 311.3 ）高电压试验技术第二部分1.2、试验内容1）绕组连同套管的直流电阻2）绕组绝缘电阻、吸收比、极化指数3）绕组连同套管的tgδ4）电容型套管的绝缘电阻、tgδ和电容量5）本体/有载开关绝缘油击穿试验6）铁芯/夹件（有外引接地线的）绝缘电阻7）绕组泄漏电流1.3、试验设备1）直流电阻快速测试仪1台2）兆欧表1台，测量各回路对地的绝缘电阻3）介损测试仪1台4）全自动绝缘油介电强度测试仪1台5）直流高压发生器1台6）交直流数字高压表1台7）交直流电流压电压表1台1.4、试验方法1.4.1绕组连同套管的直流电阻测量1）采用直流电阻快速测试仪，检查仪表是否正常。
2）选择合适的测试电流（一般10A及以上）3）根据变压器绕组的接线方式，选择试验接线示意图，按图接线，并检查试验回路接线是否正确。
4）进行试验并记录试验结果5）测试结果应符合规程要求。
一般相间差别不应大于三相平均值的2%，线间差别不应大于三相平均值的1%。
6）当直流电阻值出现异常时，应结合设备的具体情况进行分析，如分接开关的接触、套管顶部的接触、导电部位的接触是否良好等。
220kV主变压器预防性试验作业指导书新铝电力目录前言 (1)1 适用围 (2)2 规性引用文件 (2)3 支持性文件 (2)4 作业准备 (2)5 作业流程 (4)6 安全风险及预控措施 (4)7 作业项目、方法及标准 (7)8 回顾及改进 (18)附录A（220KV主变压器预防性试验作业过程记录表） (19)附录B（220KV变压器预防性试验作业过程记录表） (21)前言为规新铝电力220kV主变压器的预防性试验工作，保证作业过程的安全及质量，制定本作业指导书。
本作业指导书由新铝电力生产技术部提出并归口。
本作业指导书起草单位：本作业指导书主要审核人：本作业指导书审定人：本作业指导书批准人：本作业指导书由新铝电力生产技术部负责解释。
220kV主变压器预防性试验作业指导书1 适用围本作业指导书适用于新铝电力管辖围220kV主变压器的预防性试验工作，绝缘油、SF6气体试验参考相关指导书执行。
2 规性引用文件GB 50150－2006 电气装置安装工程电气设备交接试验标准GB 26860-2011 电业安全工作规程发电厂和变电所电气部分GB 26861-2011 电业安全工作规程高压试验室部分DL/T 911—2004 电力变压器绕组变形的频率响应分析法DL/T 1093－2008 电力变压器绕组变形的电抗法检测判断导则DL 474－2006 现场绝缘试验实施导则/T 501－2006 电力变压器试验导则Q/CSG 114002－2011 电力设备预防性试验规程3 支持性文件厂家资料、说明书、出厂试验报告等。
4 作业准备4.1 人员配备4.2 技术资料4.3 物品配置表1: 安全防护用品及安全标识表2：工器具及仪器仪表5 作业流程作业流程见图1。
图1 作业流程图6 安全风险及预控措施7作业项目、方法及标准序号作业项目作业步骤工作容及方法工艺质量要求细分风险种类实施测试绕组直流电阻记录绕组温度或顶层油温进行试验接线1.将被试绕组首尾端分别接入变压器直流电阻测试仪，如图1。
k V电力变压器预防性试验细则YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】一、试验细则1目的用于电力变压器预防性试验(定期、大修、必要时)。
2范围电压等级为110kV的电力变压器。
3责任和权限负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准《电力设备预防性试验规程》 DL/T 596-1996《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序试验环境条件试验环境温度不低于5℃；相对湿度：≯80%；试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。
高压试验时，在试验区域内不得有造成其他人危险的因素。
电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。
试验前的准备工作制定试验技术方案，进行技术交底。
布置试验场地，对正常试验和特殊性试验必须有试验接线图。
试验接线后需经第二人按结线图复查，以保证接线正确。
试验前应检查工作电源及接地是否可靠。
试验方法测量绕组的直流电阻1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧）、大修后、必要时。
2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量；有载调压变压器可在经常运行的分接上下几个分接处测量。
3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算：4) 直阻测量方法：a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。
b) 用双臂电桥测量时，双臂电桥测量引线的接线如下：双臂电桥测量接线图%100⨯-=三相算术平均值最小值三相实测最大值不平衡率5) 变压器的直流电阻，与同温下以前相同部位测得值比较，相应变化不应大于2%；将不同温度下的绕组直流电阻温度换算到同一温度：(式中：Rx –换算至温度为t x 时的电阻； Ra-温度为t a 时所测得的电阻； T-温度换算系数，铜线为235，铝线为225； t x -需要换算R x 的温度； t a -测量R a 时的温度)6)由于变压器结构等原因，差值超过本条第3)款时，可只按本条第5)款进行比较。
测量绕组的绝缘电阻、吸收比1) 试验周期为定期、大修后、必要时。
2) 使用2500V 或5000V 兆欧表测量绝缘电阻和收比R 60/R 15， 测量前被试绕组应充分放电。
3) 绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化；吸收比（10℃～30℃范围）不低于。
4) 测量温度以顶层油温为准，尽量在相近的温度下试验。
5) 尽量在油温低于50℃时试验，不同温度下的绝缘电阻值一般可用下式换算： R 2=R 1×（t1-t2）/10式中R 1、R 2分别为在温度t 1、t 2下的绝缘电阻值 6) 吸收比不进行温度换算。
测量绕组的介质损失角正切值tg δ 1) 试验周期为定期、大修后、必要时。
2) 容量为1600kVA 及以下的变电所用油浸式电力变压器和容量为1600kVA 以上的油浸式电力变压器进行此项试验。
3) 试验电压为10kV 。
绕组额定电压10 kV 以下，试验电压为Un 。
以双线圈变压器为例，根据现场条件一般采用反接法进行4次测量： a) 一次对二次及地； b) 一次对地； c) 二次对一次及地； d) 二次对地。
()ax a X t T t T R R ++=并用4 次测量得到的电容量来校验测量数据及接线的正确性。
4) 测量结果应符合以下规定：a) 被测绕组的tg δ值与历年的数值比较不应有显着变化(一般不大于30%)； b) 20℃时被测绕组的tg δ值不大于%。
5) 测量温度以顶层油温为准，尽量在相近的温度下试验。
6) 尽量在油温低于50℃时试验，不同温度下的tg δ值一般可用下式换算：式中tg δt 、tg δ2分别为温度t1、t2时的tg δ值 测量电容型套管的tg δ和电容值 1) 试验周期为定期、大修后、必要时。
2) 容量为1600kVA 及以下的变电所用油浸式电力变压器和容量为1600kVA 以上的油浸式电力变压器进行此项试验。
3) 测量时记录环境温度及变压器顶层油温。
4) 试验方法、类别及试验标准按《套管试验作业指导书》进行。
绝缘油试验1) 试验周期为定期、大修后、必要时。
2) 绝缘油试验方法、类别及试验标准应符合《绝缘油试验作业指导书》规定；3) 绝缘油击穿电压试验标准如下：投入运行前不应低于40kV ；运行中不应低于35kV ；4) 投入运行前的绝缘油tg δ（%）标准为：90℃时，不应大于1；运行中的绝缘油的介损tg δ(%)标准为：90℃时，不应大于4 。
()1012123.1t t tg tg -⨯=δδ5) 油中溶解气体的色谱分析，应符合下列规定：a)油中H2与烃类气体含量(体积分数)超过下列任何一项数值时应引起注意：总烃含量大于150×10-6；H2含量大于150×10-6；C2H2含量大于5×10-6测得的氢、乙炔、总烃含量，应无明显差别。
b)烃类气体总和的产气速率大于h(开放式)和 ml/h(密封式),或相对产气速率大于10%/月则可认为设备有异常。
6) 绝缘油其它详细试验项目见《绝缘油试验作业指导书》。
测量铁芯(有外引接地线的) 及与铁芯绝缘的各紧固件的绝缘电阻1)测量铁芯(有外引接地线的)试验周期为定期、大修后、必要时；测量铁芯绝缘的各紧固件的试验周期为大修后、必要时。
2)采用2500V兆欧表(对运行年久的变压器可用1000V兆欧表)测量；夹件引出对地的可单独对夹件进行测量；连接片不能拆开的可不进行。
3)进行器身检查的变压器，应测量可接触到的穿芯螺栓、轭铁夹件及绑扎钢带对铁轭、铁芯、油箱及绕组压环的绝缘电阻。
4)铁芯必须为一点接地，运行中铁芯接地电流一般不大于。
5)测试结果与以前相比无显着差别。
测量绕组的直流泄漏电流1)试验周期为定期、必要时。
2)1600kVA以上变压器定期进行此项试验；试验前首先对被试品充分放电。
3)110 kV绕组，试验电压为40 kV。
35 kV绕组试验电压为20 kV。
6～10 kV绕组，试验电压为10 kV。
当施加电压达1min时，在高压端读取泄漏电流。
与前一次测试结果相比应无明显变化。
交流耐压试验1)试验周期为更换绕组后、必要时。
2)试验电压的频率为50Hz，电压波形应尽可能接近正弦波形。
3)试验所需电源容量按下式计算：P = ωCx Us2×10-3 kVA式中：ω——电源角频率Us——试验电压(kV)Cx——被试品的电容量(μF) 4) 试验接线图工频交流耐压试验接线图图中： T 1---调压器；T 2---试验变压器；R 1---限流电阻；R 2---保护电阻； R C ---阻容分压器；C X ---被试品；G---球间隙；K---短接开关；PA---毫安表。
5) 限流电阻按照～Ω/V 选取，保护电阻按Ω/V 选取。
球隙的放电电压应调整到试验电压的～倍。
如果在试验中需要测量电容电流，可在试验变压器高压线圈尾端接入毫安表和与它并联的短路保护开关。
6) 变压器进行交流耐压前,绝缘油的击穿电压值及其它的试验项目试验应合格。
如新补充油的变压器,应在注油二十四小时后方可进行耐压试验。
进行交流耐压时,非被试侧绕组应短接后接地。
7) 油浸变压器交流耐压标准如下:注: 括号内数值适用于不固定接地或经小电抗接地系统油浸式变压器定期试验电压值按部分更换绕组电压值进行 测量绕组所有分接的电压比1) 试验周期为分接开关引线拆装后、更换绕组后、必要时。
2) 各相分接头的电压比与铭牌值相比，不应有显着差别，且符合规律。
校核三相变压器的组别或单相变压器极性 1) 试验周期为更换绕组后。
额定电压 kV最高工作电压 kV线端交流试验电压值 (kV) 中性点交流试验 电压值 (kV) 全部更 换绕组部分更 换绕组 全部更 换绕组 部分更 换绕组 110200170(195)95802)三相变压器的组别或单相变压器极性必须与变压器铭牌和顶盖上的端子标志一致。
3)采用下述方法进行：a) 采用直流法判断三相变压器接线组别的测试得出如下12组数据来确认接线组别：b) 双电压表法是将变压器的一次侧A端与二次侧a端短接，并测量UBb 、UBc、UCb并测量两侧线电压U AB、U BC、U CA、U ab、 U bc、U ca；并根据所测电压值按计算法、电压比较法、相量法来判断组别。
c) 相位表法：相位表法就是用相位表测量一次侧电源与二次侧电源之间的相位角，相位表电流线圈通过一个电阻接在二次侧；当变压器通入三相交流电源时，接在二次侧回路的电压与接在一次侧电压的相位即变压器一、二次的相位。
测量空载电流和空载损耗1)试验周期为更换绕组后、必要时。
2)试验电源可用三相或单相；试验电压可用额定电压或较低电压值(如制造厂提供了较低电压下的值，可在相同电压下进行比较)。
3)试验结果与前次试验值相比,应无明显变化。
测量短路阻抗和负载损耗1)试验周期为更换绕组后、必要时。
2)试验电源可用三相或单相；试验电流可用额定值或较低电流值(如制造厂提供了较低电流下的测量值，可在相同电流下进行比较)。
3)试验结果与前次试验值相比,应无明显变化。
有载调压装置的试验和检查1)试验周期为1年或按制造厂要求、大修后、必要时。
有条件时进行。
2)检查动作顺序，动作角度。
范围开关、选择开关、切换开关的动作顺序应符合制造厂的技术要求，其动作角度应与出厂试验记录相符。
3)操作试验：变压器带电时手动操作、电动操作、远方操作各2个循环。
手动操作应轻松，必要时用力矩表测量，其值不超过制造厂的规定，电动操作应无卡涩，没有连动现象，电气和机械限位动作正常。
4)检查和切换测试：a)测量过渡电阻的阻值。
过渡电阻的阻值与出厂值相符。
b)测量切换时间。
三相同步的偏差、切换时间的数值及正反向切换时间的偏差均与制造厂的技术要求相符；c)检查插入触头、动静触头的接触情况，电气回路的连接情况。
