箱式变压器预防性试验报告记录(10kV)

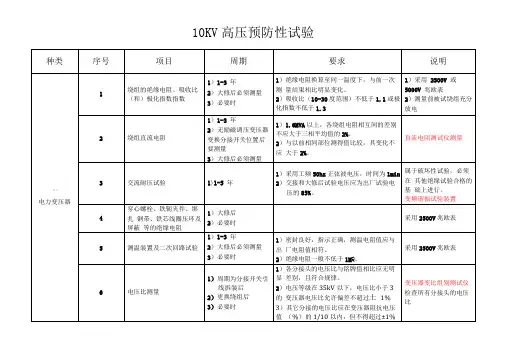

10KV高压设备的预防性试验刘雪峰（迁安长白机械检修有限公司）摘要：针对预防性试验的作用对试验结果判断和分析中存在的问题，提出了解决办法。

关键词：预防性试验的作用；试验结果；分析判断；解决办法序言随着钢铁企业的飞速发展，机组参数、系统电压等级逐步提高，电气设备的绝缘强度、系统过电压的限制水平对系统安全经济运行的影响日益突出。

据资料介绍，高压电网的各种故障多是由于高压电气设备绝缘的损坏所致，因此了解设备绝缘特性，掌握绝缘状况，不断提高电气设备绝缘水平是电力系统安全经济运行的根本保证。

高压电气设备在运行中必须保持良好的绝缘，为此从设备的制造开始，要进行一系列绝缘测试。

这些测试包括：在制造时对原材料的试验、制造过程的中间试验、产品的定性及出厂试验、在使用现场安装后的交接试验、使用中为维护运行而进行的绝缘预防性试验等。

其中电气设备的交接试验和预防性试验是两类最重要的试验，中华人民共和国电力行业标准和国家标准：DL/T 596—1996《电力设备预防性试验规程》和GB 50150-91《电气设备交接试验标准》详细地介绍了各项试验的内容和标准。

对于迁钢公司，作为大型炼钢企业，主要以预防性试验为主，高压电器设备以10KV设备居多，每年1-2次的预防性试验，其根本目的是为了设备的安全，一切为设备稳定运行，保证生产。

检查设备的缺陷以及对试验结果的分析判断。

那么，如何观察设备的运行状况，还不能单纯的依赖于各种标准，应该根据设备的具体情况再做结论。

下面针对10KV高压设备的预防性试验，结合迁安长白机械检修公司几年来致力于迁钢电气设备的试验工作，总结出电气设备预防性试验的工作方法。

10KV设备的预防性试验在工厂中主要应用在绝缘预防性试验，和对综合继电保护装置装置的校验。

下面我对绝缘预防性试验的作用，和在试验过程中对几个问题的判断分析做一下简单探讨。

一、绝缘预防性试验的作用电气设备绝缘预防性试验是保证设备安全运行的重要措施，通过试验，掌握设备绝缘状况，及时发现绝缘内部隐藏的缺陷，并通过检修加以消除，严重者必须予以更换，以免设备在运行中发生绝缘击穿，造成停电或设备损坏等不可挽回的损失。

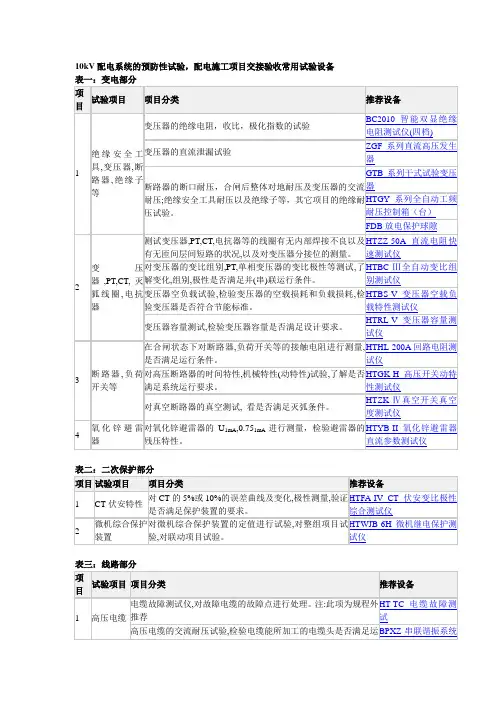

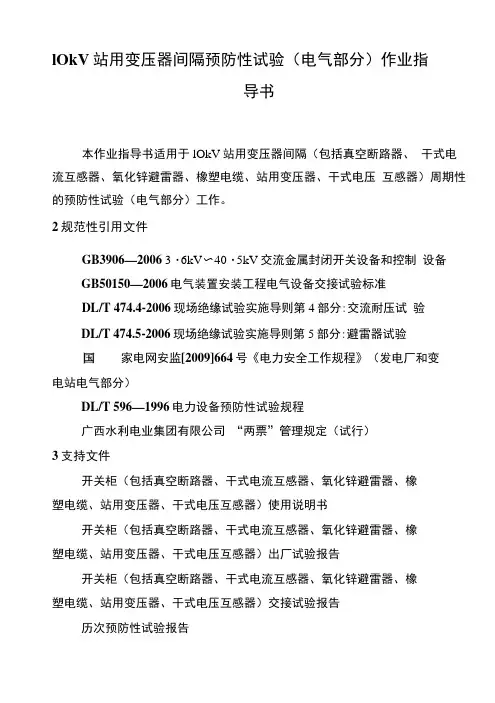

lOkV站用变压器间隔预防性试验（电气部分）作业指导书本作业指导书适用于lOkV站用变压器间隔（包括真空断路器、干式电流互感器、氧化锌避雷器、橡塑电缆、站用变压器、干式电压互感器）周期性的预防性试验（电气部分）工作。

2规范性引用文件GB3906—2006 3・6kV〜40・5kV交流金属封闭开关设备和控制设备GB50150—2006电气装置安装工程电气设备交接试验标准DL/T 474.4-2006现场绝缘试验实施导则第4部分:交流耐压试验DL/T 474.5-2006现场绝缘试验实施导则第5部分:避雷器试验家电网安监[2009]664号《电力安全工作规程》（发电厂和变电站电气部分）DL/T 596—1996电力设备预防性试验规程广西水利电业集团有限公司“两票”管理规定（试行）3支持文件开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器、橡塑电缆、站用变压器、干式电压互感器）使用说明书开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器、橡塑电缆、站用变压器、干式电压互感器）出厂试验报告开关柜（包括真空断路器、干式电流互感器、氧化锌避雷器、橡塑电缆、站用变压器、干式电压互感器）交接试验报告历次预防性试验报告4安全及预控措施4.1安全措施4.1.1试验应填写变电第一种工作票。

4.1.2试验负责人应由有经验的人员担任，开始试验前，试验负责人应对全体试验人员详细布置试验中的安全注意事项。

4.1.3试验需要拆线时，拆前应做好标记，接后应进行检查。

4.1.4试验装置的金属外壳应可靠接地；高压引线应尽量缩短，必要4.1.5试验现场应装设遮栏或围栏，向外悬挂“止步，高压危险厂的标示牌，并派人看守。

4.1.6试验需加高压时，加压前必须认真检查试验结线与仪表的开始状态，正确无误，通知有关人员撤离到安全区域，并取得试验负责人许可，方可加压。

加压过程中应有人监护并呼唱。

高压试验工作人员应穿绝缘鞋，在全部加压过程中，应精力集中，不得与他人闲谈，随时警戒异常现象发生。

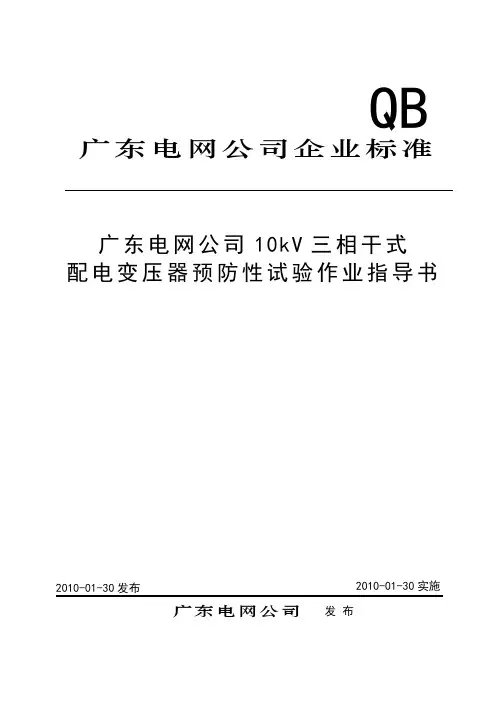

广东电网公司10kV 三相干式 配电变压器预防性试验作业指导书2010-01-30发布2010-01-30实施广东电网公司 发 布QB广东电网公司企业标准前言预防性试验是及时发现电力设备缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是电力设备运行和维护工作中必不可少的一个重要环节。

为了强化一次设备预防性试验工作，规范预防性试验现场作业，广东电网公司组织编制预防性试验标准化作业指导书，指导基层班组开展预防性试验工作。

作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。

本作业指导书对10kV三相干式配电变压器的预防性试验工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV三相干式配电变压器的预防性试验工作。

本作业指导书由广东电网公司生产技术部提出、归口并解释。

本作业指导书起草单位：广东电网公司佛山供电局。

本作业指导书起草人：卢耀武、赵继光、李中霞、邹永良、杜键敏、冯建强、孔繁锦、郭文辉、刘协强、张汝藻。

目录1 范围本作业指导书适用于10kV三相干式配电变压器的预防性试验工作。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB 50150-2006 电气装置安装工程电气设备交接试验标准DL 408-1991 电业安全工作规程（发电厂和变电站电气部分）DL 409-1991 电业安全工作规程（电力线路部分）DL/T 现场绝缘试验实施导则绝缘电阻DL/T 664-2008 带电设备红外诊断应用规范JB/T 501-2006 电力变压器试验导则电安生[1994]227 号电业安全工作规程（热力和机械部分）Q/CSG 1 0004-2004 电气工作票技术规范（发电、变电部分）Q/CSG 1 0005-2004 电气工作票技术规范（线路部分）Q/CSG 1 0007-2004 电力设备预防性试验规程3 支持文件变压器使用说明书（包括附件的使用说明书）变压器出厂试验报告变压器交接试验报告历次试验报告安全生产风险管理体系4 术语和定义预防性试验：为了发现运行中设备的隐患，预防事故发生或设备损坏，对设备进行的检查、或监测，也包括取油样或气样进行的试验。

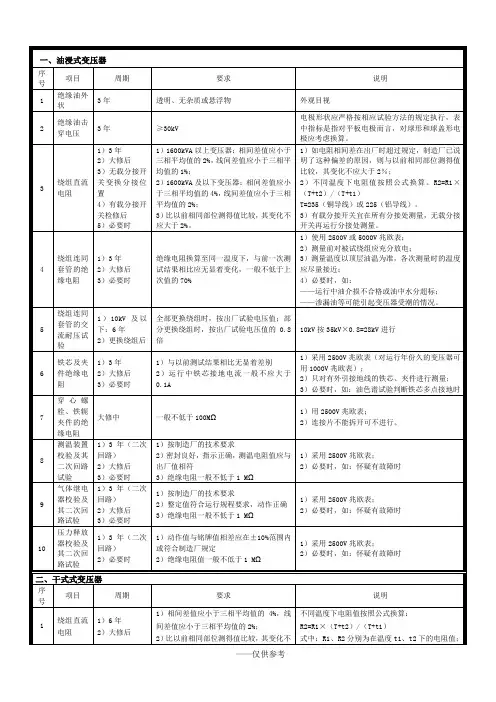

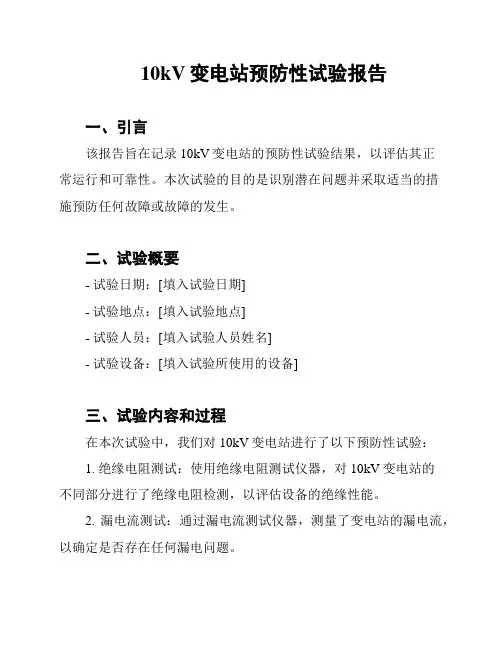

10kV变电站预防性试验报告一、引言该报告旨在记录10kV变电站的预防性试验结果，以评估其正常运行和可靠性。

本次试验的目的是识别潜在问题并采取适当的措施预防任何故障或故障的发生。

二、试验概要- 试验日期：[填入试验日期]- 试验地点：[填入试验地点]- 试验人员：[填入试验人员姓名]- 试验设备：[填入试验所使用的设备]三、试验内容和过程在本次试验中，我们对10kV变电站进行了以下预防性试验：1. 绝缘电阻测试：使用绝缘电阻测试仪器，对10kV变电站的不同部分进行了绝缘电阻检测，以评估设备的绝缘性能。

2. 漏电流测试：通过漏电流测试仪器，测量了变电站的漏电流，以确定是否存在任何漏电问题。

3. 温度测试：使用温度计测量了变电站各个关键部件的温度，以确保其不超过安全工作范围。

4. 电压测试：通过电压表，对变电站的电压进行了检测，确保其符合设计要求和标准。

四、试验结果根据预防性试验的结果，我们得出以下结论：1. 所有测量的绝缘电阻值均在正常范围内，表明设备的绝缘性能良好。

2. 漏电流测试结果显示，变电站没有漏电问题，综合绝缘状态良好。

3. 温度测试结果显示，变电站的各个部件温度均在安全工作范围内。

4. 电压测试结果表明，变电站的电压符合设计要求和标准。

五、建议和措施基于本次试验结果，我们建议采取以下措施来维护10kV变电站的可靠性和安全性：1. 定期进行绝缘电阻测试，并及时维护或更换绝缘性能下降的设备。

2. 监控漏电流情况，发现问题及时修复。

3. 定期检测关键部件的温度，并采取必要的冷却措施，以防止过热。

4. 持续监测电压，确保其稳定在设计要求范围内。

六、结论本次预防性试验证明10kV变电站在设备的绝缘性能、漏电流、温度和电压方面表现良好。

采取建议的维护措施，将有助于确保变电站的正常运行和可靠性。

以上是10kV变电站预防性试验报告的内容，供参考。

如有任何问题或需要进一步的信息，请随时与我们联系。

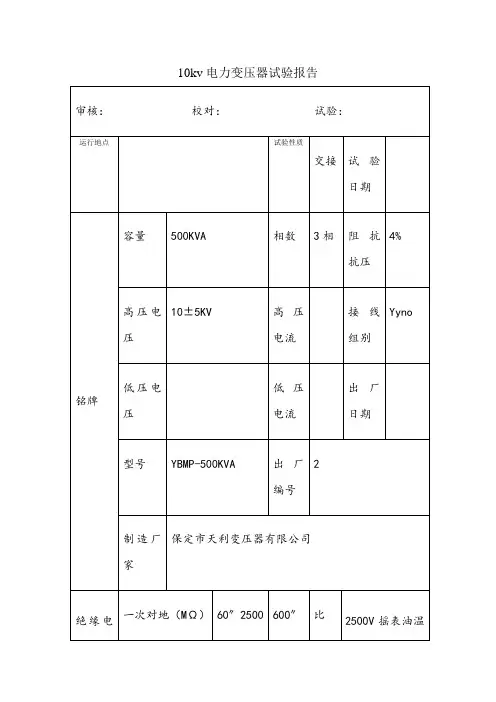

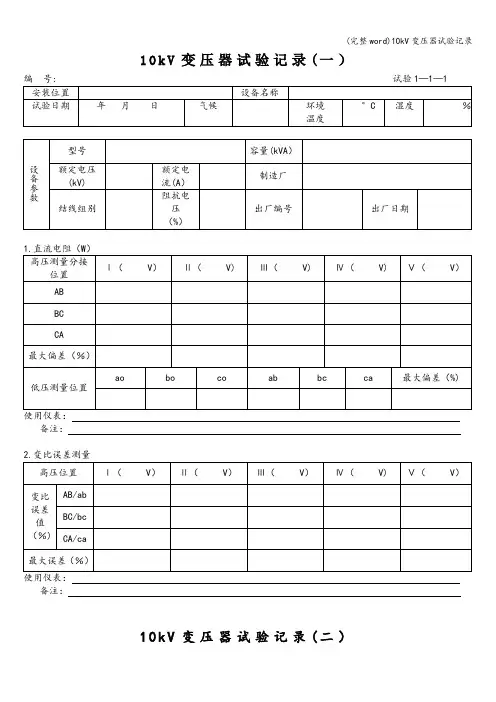

10k V变压器试验记录(一）
使用仪表：
备注：
使用仪表：
备注：
10k V变压器试验记录(二）
：
使用仪表：
备注：
:
备注：
:
备注：
试验结论：
试验说明:
审定: 试验人员:
变压器现场试验记录(表1—1）
1.本项目施工人员所检查项目与相对应质量标准是否符合,将结果记录在“自检记录”栏中；符合的记
录为“√”，不符合的记录为“×”，本工序不存在的检查项目纪录为“—”并签名确认。

2.当所有检查项目均符合质量标准要求时，由现场质安员在“现场质安员验收意见"栏纪录为“合格”，
否则纪录为“不合格”并提出整改意见和签名确认.
3.涉及重要参数,按实测数据记录。

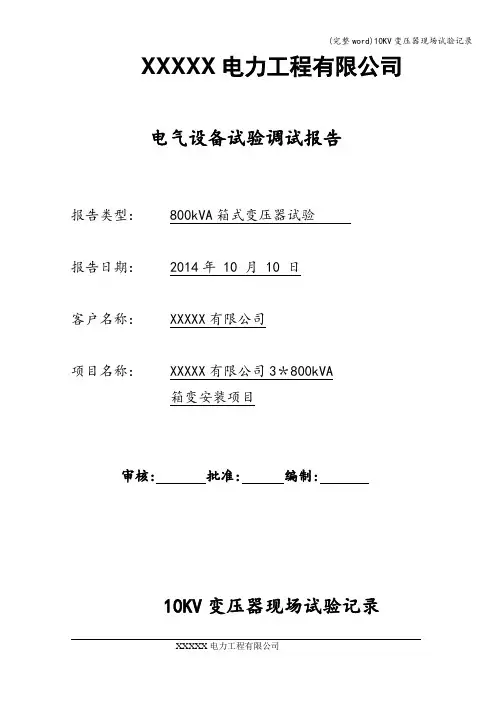

XXXXX电力工程有限公司电气设备试验调试报告报告类型： 800kVA箱式变压器试验报告日期： 2014年 10 月 10 日客户名称： XXXXX有限公司项目名称： XXXXX有限公司3＊800kVA箱变安装项目审核:批准:编制:10KV变压器现场试验记录型号: SCB10—800/10 额定容量：800KVA 额定电压:10/0。

4 日期：2014 9出厂序号：1485252 联接组标号：Dyn11生产厂家:新疆邦特电器制造有限公司阻抗电压：6。

06％三：铁心对地绝缘电阻； 500MΩ五：绕组连同套管的绝缘电阻（MΩ）实验结论：所做试验项目结果符合GB50150—2006规程有关规定使用仪器：MODEL—3125数字式高压绝缘电阻测试仪 GSBZC型全自动变比测试仪高压试验变压器GCSB-6KVA/50KV GC644—10A直流电阻测试仪试验负责人：编制：试验人员：天气：晴试验温度：20℃试验日期：年月日10KV高压柜现场试验记录柜号：1# 计量柜结论:所做试验项目结果符合GB50150-2006柜号：2＃出线柜结论：所做试验项目结果符合GB50150—2006使用仪器：高压试验变压器GCSB—10KVA/50KV MODEL—3125数字式高压绝缘电阻测试仪试验负责人：编制：试验人员: 天气: 晴试验温度:20℃试验日期：年月日10KV氧化锌避雷器现场试验记录使用仪器：MODEL-3125数字式高压绝缘电阻测试仪直流高压发生器 ZGF—120/2试验负责人：编制：试验人员: 天气: 晴试验温度：20℃试验日期：年月日低压柜现场调试记录一．GGD低压柜主母线绝缘电阻（MΩ)二．低压出线各回路绝缘电阻（MΩ）使用仪器:MODEL—3125数字式高压绝缘电阻测试仪试验负责人：编制：试验人员：天气: 晴试验温度:20℃试验日期：年月日接地网现场测试记录使用仪器：GC2571数字接地电阻测试仪0。

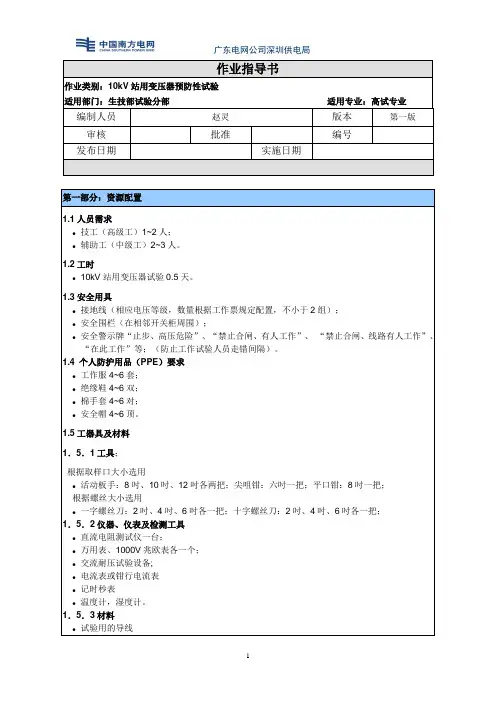

广东电网公司深圳供电局作业指导书作业类别： 作业类别：10kV 站用变压器预防性试验 适用部门： 适用部门：生技部试验分部 部门 适用专业： 适用专业：高试专业 赵灵编制人员 审核 发布日期版本 编号 实施日期第一版批准第一部分： 第一部分：资源配置 1.1 人员需求 技工（高级工）1~2 人； 辅助工（中级工）2~3 人。

1.2 工时 10kV 站用变压器试验 0.5 天。

1.3 安全用具 接地线（相应电压等级，数量根据工作票规定配置，不小于 2 组）； 安全围栏（在相邻开关柜周围）； 安全警示牌“止步、高压危险”、“禁止合闸、有人工作”、 “禁止合闸、线路有人工作”、 “在此工作”等；（防止工作试验人员走错间隔）。

1.4 个人防护用品（PPE）要求 个人防护用品（ ） 工作服 4~6 套； 绝缘鞋 4~6 双； 棉手套 4~6 对； 安全帽 4~6 顶。

1.5 工器具及材料 1．5．1 工具 ． ． 工具； 根据取样口大小选用 活动板手：8 吋、10 吋、12 吋各两把；尖咀钳：六吋一把；平口钳：8 吋一把； 根据螺丝大小选用 一字螺丝刀：2 吋、4 吋、6 吋各一把；十字螺丝刀：2 吋、4 吋、6 吋各一把； 1．5．2 仪器、仪表及检测工具 ． ． 仪器、 直流电阻测试仪一台； 万用表、1000V 兆欧表各一个； 交流耐压试验设备; 电流表或钳行电流表 记时秒表 温度计，湿度计。

1．5．3 材料 ． ． 试验用的导线1广东电网公司深圳供电局 试验用接地短路线 试验电源线 1.6 工作票选用 第一种工作票。

1.7 技术文件 参照 10KV 站用变压器试验规程。

第二部分： 第二部分：作业风险分析 2.1 风险分析 风险 风险 风险 风险种类 值 等级 范畴 风险来源 现有控制措施人员触电95安规：1、设专人监护；2、工作 在站用变压器试验时，误碰相邻母 前核对工作地点，取样时与带电 高 线。

10kV油浸式配电变压器的预防性试验摘要：运行于中压配电网络并向低压配电网络直接供电的三相油浸式电力变压器属于配电变压器的范畴，容量通常不大于2500kVA。

在这类变压器中，以10kV级三相油浸式配电变压器（简称油浸配变）为主体。

这也是变压器类产品中量大面广的一类品种，销量约占全部变压器销量的1/3，容量每年约达几亿千伏安。

因此，油浸配变技术经济性能的优劣，对于全国节能环保方针的贯彻实施和电网的安全经济运行有着至关重要的意义。

关键词：10kV；油浸式；配电变压器；预防性；分析引言：目前，10kV油浸式变压器在现役配电变压器中仍占绝大部分，加强对配电变压器的预防性试验，获取准确可靠的试验结果是正确诊断配电变压器故障的基本前提，是保证配网安全可靠供电的重要措施。

根据《电力设备交接和预防性试验规程（DL/T 596—2005）》规定的试验项目及试验顺序，油浸式配电变压器主要试验项目包括变压器油试验、绕组直流电阻测量、绕组连同套管的绝缘电阻测量、交流耐压试验等。

1.主要部件的结构改进1.1铁心1.1.1推广阶梯接缝20世纪80年代，我国油浸配变的铁心已普遍采用冷轧硅钢片和斜接缝的结构。

铁心的柱片和轭片以45°角斜接，一般以两片为一组，采用交错接缝的方式。

从20世纪90年代起，行业中陆续推广单片多级阶梯接缝。

现在许多规模化的变压器企业已在油浸配变的铁心中采用这种接缝方式。

阶梯接缝的级数一般为3-7级，阶梯间的步距一般为3-10 mm。

级数和步距按铁心尺寸大小确定。

此外，采用阶梯接缝的铁心硅钢片必须由专用的程控剪切线冲剪而成。

以多级阶梯接缝取代传统的交错接缝，减少了磁力线在接缝气隙处穿越硅钢片的次数，降低了与气隙相邻硅钢片的磁通密度，因而显著地改善了铁心的性能。

有文献报道，若采用一般的冷轧硅钢片，在相同的条件下以5级阶梯接缝取代传统的交错接缝，可降低变压器的空载损耗6%～8%，空载电流40%，噪声2-7dB。
