GFG120高效沸腾干燥机使用说明书公司地址：邮编：目录一．概述二．原理三．适用范围及主要特点四．机构组成五．安装六．操作七．外购件目录一．概述GFG型高效沸腾干燥机是为适应GMP医药工程设计，而开发的一种新型、高效型干燥机，它能与摇摆式颗粒机和GHL高效湿法制粒机配套，其具有传统卧式XF型沸腾干燥机更宽的流化范围。
二．工作原理将干燥的物料（颗粒或细粉）投入干燥器料斗，空气经初中效过滤器过滤后（达到10万级净化要求），经加热（蒸汽或电）升温至干燥所需的温度，然后进入主塔，热空气穿过料斗底部的空气分布板，与被干燥物接触，物料被流化，同时物料与热空气进行传热传质的过程，水份挥发后，由热空气带走的细粉进入上部的除尘室后，由布袋捕集，并由清灰装置重新返回液化室内。
三．适用范围✧医药工业上片剂，胶囊，冲剂用颗粒；✧食品。
化工等行业的粗颗粒；✧干燥时体积发生变化的物料；✧具有过湿，发粘或粒度范围分布较广的颗粒。
四．结构与组成：（如下图）五．设备安装1.场地地面应为混凝土地面，地面应平整，牢固。
场地应有效期1/100坡度，以便设备清洗时不积水。
2.安装设备出厂时主机已成整体，安装时只需连接辅助管道及相关配套设备。
法兰之间衬橡胶密封条，蒸汽加热器应安装电磁阀，电磁阀装于加热器，上法兰，下法兰安装疏水器，空气过滤器装于加热器之外端。
安装时，设备后方应距离墙壁或障碍物800mm以上的空间，以备设备检修，正面应留有充足的操作空间。
消声器装于风机出口端，风机噪声较大，建议用户应隔离安装（相应的管道由用户自行解决）装电。
压缩空气先接至主电气控制柜内，再接气。
电接至相应位置，蒸汽管道直接接至蒸汽加热器上法兰。
六．操作1.准备将压缩空气调至～，检查压缩空气，蒸汽管路，是否出现破裂，阻塞等现象，风机旋向是否正常，电源电压，蒸汽压力是否正常，法兰密封是否到位，电器设备连线牢靠。
2.操作将待干物料放入料斗内，物料不超过料斗容积的30%，然后将料车推入主机相应位置，开启顶升气缸开关，料斗上升，使料上下处于密封状态；设备干燥用空气温度，调整数显式温度仪的下限温度即可；启动引风机，然后开启搅拌电机，经干燥一段时间后，从探料器内取出样品，看是否达到干燥要求。
目的：GFG120沸腾干燥机的使用、维护、保养、清洁。
适用范围：GFG120沸腾干燥机。
责任者：操作工。
本机工作原理：空气在高压离心通风机的吸送下，经亚高效空气过滤器过滤，进入空气热交换器加热至设定温度，然后通过气体分布板形成无数高速气流束冲出物料，气束间所形成的负压卷吸物料，使之成为沸腾状。
此状态下热空气与物料广泛地接触，增强了传热过程，因而在较短的时间内促使物料中的水份蒸发、分离。
于是，湿气流透过捕集袋由风机排出，被捕集袋截留在沸腾器内的物料则为干燥颗粒。
1、准备：1.1确认机器已处于清场合格状态。
1.2确认机器已处于清洁待用状态。
1.3确认电源、气源处于正常状态。
1.4领用所需的物料、工具等备用。
2、使用：2.1装机：2.1.1将捕集袋架放入清洁干燥的捕集袋圆顶内，松开定位手柄后摆动手柄使吊杆放下，然后用环螺母将袋架固定在吊杆上，用夹箍将捕集袋裙边夹紧在上气室内的圆筒外，袋口边缘四周翻出密封槽外侧，袋口边缘上的孔套入密封槽外侧的钩子上。
注意低袋口四周是否均匀翻出，最后摇动手柄升高并张紧捕集袋，使吊杆与振杆能正常啮合后，用定位手柄定位。
2.1.2将小车慢慢推入上、下气室间，注意沸腾器上、下法兰面与密封槽的间隙是否均等，否则应作调整。
小车推入后应使沸腾器的定位头与机身上的定位块正常吻合，此时应注意沸腾器与机身上牙嵌式离合器的牙子方向是否相嵌，就位后的沸腾器应与密封槽基本同心。
2.2开机：2.2.1接通压缩空气气源及蒸汽汽源，开启电器箱的空气开关，此时电气控制箱面板上的电源指示灯亮。
电气箱内的空气减压阀已调到0.1Mpa左右，操作者可根据充气密封圈的密封情况作适当调整，但空气压力不得超过0.15Mpa，否则密封圈容易爆裂。
2.2.2打开电气箱面板上的“温度”开关，“温度”指示灯亮，使温度调节仪及温度显示仪工作。
此时，可根据不同的物料，预置相应的进风温度；按下温度调节仪的切换开关，调节上限设定电位器，使显示值至所需控制的温度值，然后将切换开关复位，这时温度调节仪显示实际进风温度，当实际进风温度≥设定温度时，调节仪右上方的红灯亮。
沸腾制粒干燥机操作规程1. 引言沸腾制粒干燥机是一种广泛应用于制药、食品、化工等行业的设备，用于将湿粉或湿颗粒物料制成均匀的颗粒状物料。
本文档旨在指导操作人员正确、安全地操作沸腾制粒干燥机，以确保设备正常运行和产品质量。
2. 设备概述沸腾制粒干燥机由主机、加热系统、风机、过滤系统、控制系统等部分组成。
主机内部装有制粒床、雾化装置等。
操作人员在操作过程中需熟悉各个部分的功能和构造。
3. 操作流程3.1 准备工作在操作沸腾制粒干燥机前，操作人员需做好以下准备工作： - 确保操作人员已穿戴好防护设备，如工作服、手套、口罩等。
- 检查设备是否正常运行，如有异常情况应及时报修。
- 清理和消毒制粒床和相关管道。
3.2 启动设备按照以下步骤启动设备： 1. 开启主机电源，并确保所有的电源开关处于关闭状态。
2. 按照制粒物料的要求，调整加热系统的温度。
3. 打开风机，将供料口和排料口打开。
3.3 加料操作1.确保供料设备已连接到沸腾制粒干燥机。
2.将制粒物料通过供料设备添加到制粒床中。
3.根据物料的特性和要求，调整制粒床的运行参数，如温度、湿度、风量等。
3.4 制粒过程1.打开制粒床底部的气体流量控制阀，使气体通过雾化装置产生微小的颗粒。
2.控制加热系统的温度和风速，使床层的湿度和温度达到预设的要求。
3.监控制粒床的运行情况，观察物料的制粒过程，根据需要调整运行参数。
3.5 干燥过程1.当物料的湿度达到预设的要求后，关闭雾化装置，停止床层的湿化。
2.继续保持加热系统的温度和风速，使物料充分干燥。
3.根据物料的特性和要求，调整干燥时间和温度。
3.6 排料操作1.当物料的干燥程度达到要求后，关闭加热系统和风机。
2.打开排料口，将制粒好的物料排出。
3.7 清洁和维护1.在每次使用结束后，清理制粒床和相关管道，并清洗制粒床。
2.定期检查设备的运行状态，及时进行维护和保养。
3.在设备使用过程中，发现故障或异常时，立即停止操作，并联系维修人员进行处理。

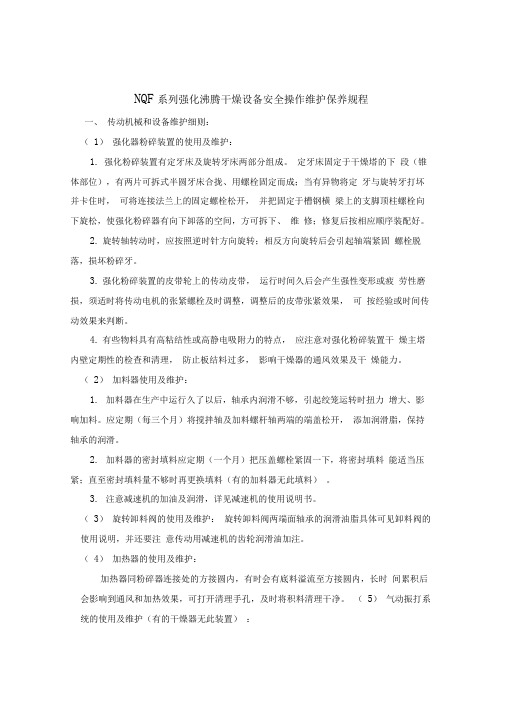

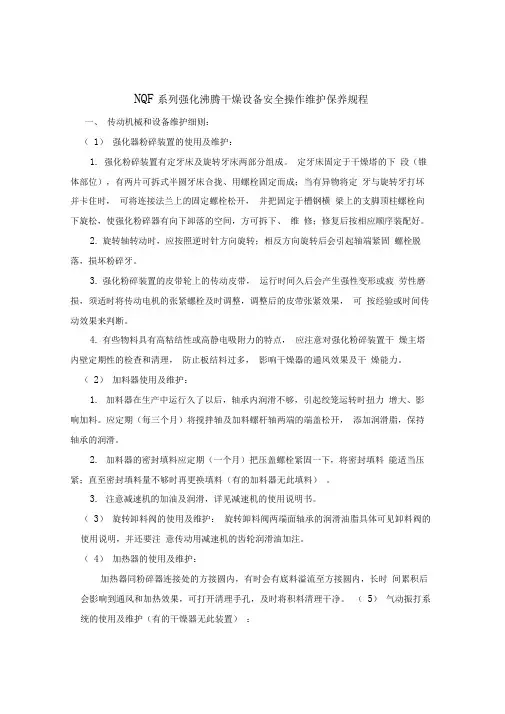

NQF系列强化沸腾干燥设备安全操作维护保养规程一、传动机械和设备维护细则：（1）强化器粉碎装置的使用及维护：1.强化粉碎装置有定牙床及旋转牙床两部分组成。
定牙床固定于干燥塔的下段（锥体部位），有两片可拆式半圆牙床合拢、用螺栓固定而成；当有异物将定牙与旋转牙打坏并卡住时，可将连接法兰上的固定螺栓松开，并把固定于槽钢横梁上的支脚顶柱螺栓向下旋松，使强化粉碎器有向下卸落的空间，方可拆下、维修；修复后按相应顺序装配好。
2.旋转轴转动时，应按照逆时针方向旋转；相反方向旋转后会引起轴端紧固螺栓脱落，损坏粉碎牙。
3.强化粉碎装置的皮带轮上的传动皮带，运行时间久后会产生强性变形或疲劳性磨损，须适时将传动电机的张紧螺栓及时调整，调整后的皮带张紧效果，可按经验或时间传动效果来判断。
4.有些物料具有高粘结性或高静电吸附力的特点，应注意对强化粉碎装置干燥主塔内壁定期性的检查和清理，防止板结料过多，影响干燥器的通风效果及干燥能力。
（2）加料器使用及维护：1.加料器在生产中运行久了以后，轴承内润滑不够，引起绞笼运转时扭力增大、影响加料。
应定期（每三个月）将搅拌轴及加料螺杆轴两端的端盖松开，添加润滑脂，保持轴承的润滑。
2.加料器的密封填料应定期（一个月）把压盖螺栓紧固一下，将密封填料能适当压紧；直至密封填料量不够时再更换填料（有的加料器无此填料）。
3.注意减速机的加油及润滑，详见减速机的使用说明书。
（3）旋转卸料阀的使用及维护：旋转卸料阀两端面轴承的润滑油脂具体可见卸料阀的使用说明，并还要注意传动用减速机的齿轮润滑油加注。
（4）加热器的使用及维护：加热器同粉碎器连接处的方接圆内，有时会有底料溢流至方接圆内，长时间累积后会影响到通风和加热效果，可打开清理手孔，及时将积料清理干净。
（5）气动振打系统的使用及维护（有的干燥器无此装置）：装有气动锤的脉冲布袋除尘器及旋风分离器，使用开启气动锤时要注意：在供气量及供气压力（气动锤振打压力为：2.5 kg/ cm2，布袋除尘器滤布袋反吹压力为5 kg/ cm2）不够时，不要长时间连续开启，否则会因供气压力跟不上。
沸腾干燥器标准操作程序1.准备1.开车前准备1.1首次开车前检查电机与机座螺栓齐全紧固，检查联轴器连接可靠，防护罩安装牢固。
1.2保持沸腾罐体清洁和沸腾罐顶平台附件的清洁。
1.3检查进/回风温度计显示是否正常，是否经校验且在有效期内。
1.4检查取样阀是否处于关闭状态，防止漏料，检查取样杯是否清洁、干燥。
1.5检查静电跨接线是否连接完好。
1.6检查压缩氮气是否符合要求，压力不低于0.3MPa。
1.7检查捕集袋是否齐全，是否有破损、脱落。
1.8检查锅底拉筋是否开焊。
2.操作程序2.1投料2.1.1备料：复核上游工序交接物料与生产流动卡一致性，将湿粉或半干粉分批号称重、取样测水分，通过计算备好总折干在450±20kg的湿粉或半干粉，入锅前进行称重复核并做记录（记录记清批号、重量、水分、总折干等）。
2.1.2检查：入锅前检查散流板是否移位，能否转动，固定螺丝是否松动，若有异常调整散流板位置并拧紧固螺丝。
手动检查搅拌，用手转动搅拌轴，若有异响或转不动时及时维修。
2.1.3入料：把准备好的湿粉投入沸腾干燥器内，每锅投料量折干在450±20kg。
若物料松密度偏低时，入锅量控制在距离料仓上沿5cm处。
2.1.4上仓：入锅完毕后检查胶条安装正确，静电跨接线固定螺栓紧固，并将料仓推入指定位置,检查气包处于泄气状态，启动升降按钮，使料仓顶紧沸腾室。
2.2干燥2.2.1环境湿度与风机频率：2.2.1.1环境湿度＞90%，不开沸腾干燥物料。
2.2.1.2环境湿度≤60%，设定1#2#3#沸腾风机旋钮至40-50HZ，（物料能沸腾起来，搅拌能搅动物料没有异常，尽量低频率运行）。
2.2.1.3阴雨天气或环境湿度＞60%，通知技术区开除湿空调，当沸腾进风口湿度＜50%且温度＜35℃时，方可开沸腾。
2.2.1.2打开风机，检查气包处于充气状态，打开除尘仪，观察可燃气体数值，控制数值低于70%LEL，调节风机频率，使物料完全沸腾，物料完全沸腾5分钟后打开搅拌，沸腾风机频率最高为50HZ，冷吹10分钟，十分钟后可燃气体数值≥60%LEL则继续冷吹，直至可燃气体数值＜60%LEL。
FL系列沸腾制粒干燥机一步制粒机使用说明一、安全操作注意事项1.使用前确保电源线接地良好，设备与地面之间没有电气连接。
2.使用前检查设备是否有损坏，若发现损坏应及时修理或更换。
3.操作人员应穿戴好个人防护设备，如手套、防护眼镜等。
4.操作人员在接通电源前，应检查设备的电器部分是否符合要求，电缆是否断裂或损坏等。
5.使用过程中，严禁随意拆卸或更换设备零部件。
二、设备使用步骤1.将FL系列沸腾制粒干燥机放置在平稳的地面上，并接通电源。
2.打开温控仪表上的电源开关，设定适当的制粒温度。
3.在上方的料仓中加入待制粒物料，注意不要超过设备额定容量。
4.打开沸腾制粒机下部的出料阀门，并调节出料阀门的开关角度，控制出料速度。
5.设备开始运行后，使用调节阀门来控制制粒时间和颗粒大小。
6.在制粒过程中，可以根据需要添加辅助剂，如湿润剂、色素等。
7.制粒过程结束后，关闭出料阀门和设备的电源。
8.清理设备时，首先关闭电源并拔掉插头，然后使用清洁剂和水清洗设备的各个部分，特别是制粒腔内部。
三、设备维护保养1.定期清洁设备，尤其是制粒腔，以防止物料残留和污染。
2.定期检查设备的电气部分，确保电线没有断裂或损坏。
3.定期检查设备各个连接部位，发现松动或异常磨损及时修复或更换。
4.使用过程中注意设备的运行情况，如有异常应及时停机检修。
四、故障及解决方法1.设备无法启动：检查电源是否正常，检查电气部分是否损坏。
2.制粒速度太慢：检查出料阀门是否打开，调节出料阀门的开关角度。
3.颗粒大小不均匀：调节调节阀门控制制粒时间和颗粒大小。
4.出料阀门堵塞：清理堵塞物料并确保阀门顺畅开关。
5.温度调控不准确：检查温控仪表的传感器和控制装置是否正常工作。
以上就是FL系列沸腾制粒干燥机的使用说明，希望能对用户的正常使用提供帮助。
在使用设备时，请务必严格按照说明进行操作，确保操作安全，并根据设备维护保养要求进行定期检查和清洁，以保持设备的正常运行和延长使用寿命。
高效沸腾干燥机
1.打开“电源”开关，“顶升”将锅顶起，气囊包打开，抱住锅体。
2.打开“引风机”开关，约10S后方可打开“搅拌”（防止物料没有沸腾时，物料太厚，搅拌器搅不动，会对搅拌器有损伤）
3.干燥过程中，可手动控制布袋升降进行清灰操作
4.先关“搅拌”再关“引风机”手动清灰，干净后打开“汽包”待引风机完全停止后，降下锅体，出料。
注意事项：1.空压机进气压力在0.4—0.8Mpa即可。
2.“气囊包”压力调节在0.2——0.3Mpa不宜过高或过小
3.锅炉蒸汽压力按要求温度来定。
进风温度为80度时压力要求约为
0.2——0.3Mpa
高速湿法混合制粒机
1.打开“电源”开关。
2.”搅拌1“，”切割1”，“切割2”，“搅拌2”每隔1S按顺序开启。
先关“切割”再关“搅拌”。
3.（门盖关时，“搅拌点动”才能在出料时使用）打开出料气缸，按“搅拌点动”出料。
注意事项：1.进气压力在0.4—0.6Mpa之间就行，不能太低。
2.有物料在锅内进行搅拌时，保证搅拌下方进气口有气压，防止物料
进入搅拌器。
3.当长时间运行时，电机过热，控制柜中有保护装置，会自动停机，
进行对电机的保护，约5分钟会自动复位，可以再次打开电机运行。
烘箱
注意事项：1.当有乙醇存在时，烘干时务必打开排湿阀
2.锅炉压力约为0.2—0.3Mpa时，烘房可将温度控制在60—70度。
XF系列卧式沸腾干燥机使用说明一、设备介绍XF系列卧式沸腾干燥机是一种采用间接加热方式进行干燥的设备，主要由加热系统、获得系统、循环风机系统、电气控制系统等组成。
通过加热系统将干燥气体加热到适当温度，然后送至干燥箱内进行干燥。
干燥的物料经过干燥箱内的获得系统收集并分离，最后通过除尘器排放。
二、操作注意事项1.使用前确保设备的电源、气源等连通，检查设备是否处于正常工作状态；2.必须遵循安全操作规程，穿戴好安全防护用品并确保设备周围无障碍物；3.在操作过程中，严禁将手、头等部位伸入设备内部，以免发生安全事故；4.操作人员离开操作区域时，应将电源断开，锁上设备控制面板，防止他人随意操作设备；5.在设备停止运行后，应及时清理设备内部的残留物，避免其积累影响设备的正常运行。
三、操作步骤1.预热：将干燥箱内的温度升至设定温度，一般建议预热时间为20-30分钟；2.装料：在干燥箱内放入要干燥的物料，并确保装料量符合设备规定；3.设定参数：按照物料的干燥要求，设定干燥温度、干燥时间和风量等参数；4.启动设备：将电源接通，按下启动按钮，设备开始工作；5.监控设备：通过观察设备运行指示灯、温度计等，监控设备的运行状态；6.完成干燥：当设定的干燥时间到达后，设备会自动停止工作，此时可以关闭电源；7.收集物料：使用获得系统将干燥后的物料进行收集，并清理获得系统中的残留物；8.清洁设备：将设备内部的残留物清理干净，并及时清除设备周围的杂物。
四、注意事项1.在操作过程中，应严格控制设备内的温度，以免物料过热或过干；2.对于易燃、易爆物料的干燥，必须遵循相关的安全操作规程，做好防爆措施；3.物料中含有有害气体或有毒物质时，必须使用专门的排风处理设备进行处理；5.设备的日常维护保养工作应定期进行，确保设备处于良好的使用状态。
