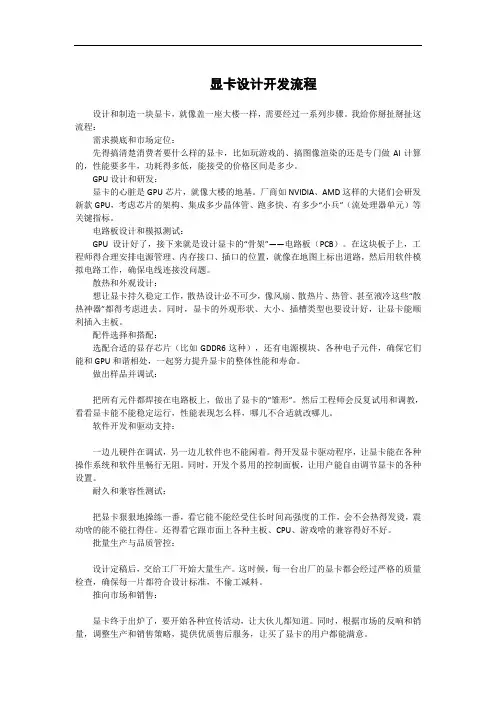

显卡设计开发流程设计和制造一块显卡,就像盖一座大楼一样,需要经过一系列步骤。
我给你掰扯掰扯这流程:需求摸底和市场定位:先得搞清楚消费者要什么样的显卡,比如玩游戏的、搞图像渲染的还是专门做AI计算的,性能要多牛,功耗得多低,能接受的价格区间是多少。
GPU设计和研发:显卡的心脏是GPU芯片,就像大楼的地基。
厂商如NVIDIA、AMD这样的大佬们会研发新款GPU,考虑芯片的架构、集成多少晶体管、跑多快、有多少“小兵”(流处理器单元)等关键指标。
电路板设计和模拟测试:GPU设计好了,接下来就是设计显卡的“骨架”——电路板(PCB)。
在这块板子上,工程师得合理安排电源管理、内存接口、插口的位置,就像在地图上标出道路,然后用软件模拟电路工作,确保电线连接没问题。
散热和外观设计:想让显卡持久稳定工作,散热设计必不可少,像风扇、散热片、热管、甚至液冷这些“散热神器”都得考虑进去。
同时,显卡的外观形状、大小、插槽类型也要设计好,让显卡能顺利插入主板。
配件选择和搭配:选配合适的显存芯片(比如GDDR6这种),还有电源模块、各种电子元件,确保它们能和GPU和谐相处,一起努力提升显卡的整体性能和寿命。
做出样品并调试:把所有元件都焊接在电路板上,做出了显卡的“雏形”。
然后工程师会反复试用和调教,看看显卡能不能稳定运行,性能表现怎么样,哪儿不合适就改哪儿。
软件开发和驱动支持:一边儿硬件在调试,另一边儿软件也不能闲着。
得开发显卡驱动程序,让显卡能在各种操作系统和软件里畅行无阻。
同时,开发个易用的控制面板,让用户能自由调节显卡的各种设置。
耐久和兼容性测试:把显卡狠狠地操练一番,看它能不能经受住长时间高强度的工作,会不会热得发烫,震动啥的能不能扛得住。
还得看它跟市面上各种主板、CPU、游戏啥的兼容得好不好。
批量生产与品质管控:设计定稿后,交给工厂开始大量生产。
这时候,每一台出厂的显卡都会经过严格的质量检查,确保每一片都符合设计标准,不偷工减料。

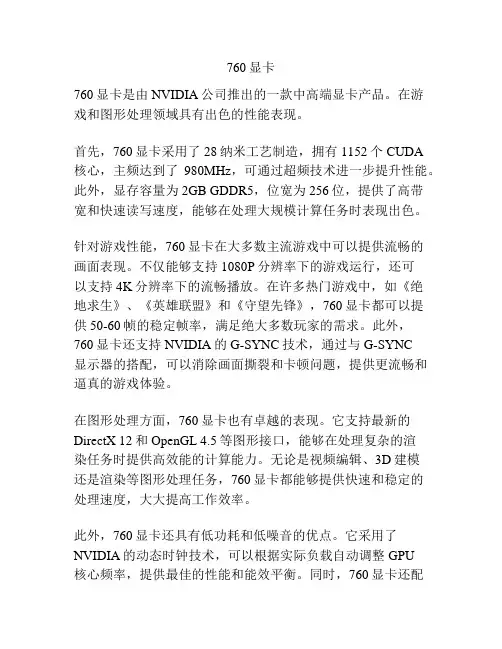

760显卡760显卡是由NVIDIA公司推出的一款中高端显卡产品。
在游戏和图形处理领域具有出色的性能表现。
首先,760显卡采用了28纳米工艺制造,拥有1152个CUDA核心,主频达到了980MHz,可通过超频技术进一步提升性能。
此外,显存容量为2GB GDDR5,位宽为256位,提供了高带宽和快速读写速度,能够在处理大规模计算任务时表现出色。
针对游戏性能,760显卡在大多数主流游戏中可以提供流畅的画面表现。
不仅能够支持1080P分辨率下的游戏运行,还可以支持4K分辨率下的流畅播放。
在许多热门游戏中,如《绝地求生》、《英雄联盟》和《守望先锋》,760显卡都可以提供50-60帧的稳定帧率,满足绝大多数玩家的需求。
此外,760显卡还支持NVIDIA的G-SYNC技术,通过与G-SYNC显示器的搭配,可以消除画面撕裂和卡顿问题,提供更流畅和逼真的游戏体验。
在图形处理方面,760显卡也有卓越的表现。
它支持最新的DirectX 12和OpenGL 4.5等图形接口,能够在处理复杂的渲染任务时提供高效能的计算能力。
无论是视频编辑、3D建模还是渲染等图形处理任务,760显卡都能够提供快速和稳定的处理速度,大大提高工作效率。
此外,760显卡还具有低功耗和低噪音的优点。
它采用了NVIDIA的动态时钟技术,可以根据实际负载自动调整GPU核心频率,提供最佳的性能和能效平衡。
同时,760显卡还配备了风扇散热系统和优化的散热设计,在降低显卡温度的同时保持静音运行,为用户提供更好的使用体验。
总的来说,760显卡是一款性能出色的中高端显卡产品。
无论是在游戏还是图形处理领域,都能够提供稳定流畅的表现。
对于游戏发烧友和专业图形处理用户来说,760显卡是一款值得考虑的选择。

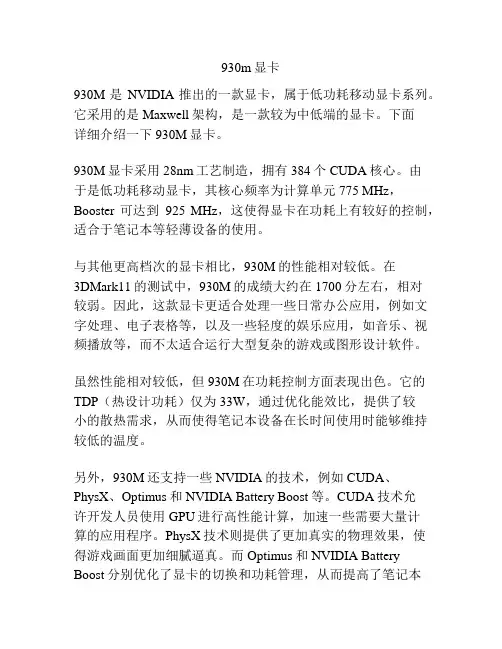

930m显卡930M是NVIDIA推出的一款显卡,属于低功耗移动显卡系列。
它采用的是Maxwell架构,是一款较为中低端的显卡。
下面详细介绍一下930M显卡。
930M显卡采用28nm工艺制造,拥有384个CUDA核心。
由于是低功耗移动显卡,其核心频率为计算单元775 MHz,Booster可达到925 MHz,这使得显卡在功耗上有较好的控制,适合于笔记本等轻薄设备的使用。
与其他更高档次的显卡相比,930M的性能相对较低。
在3DMark11的测试中,930M的成绩大约在1700分左右,相对较弱。
因此,这款显卡更适合处理一些日常办公应用,例如文字处理、电子表格等,以及一些轻度的娱乐应用,如音乐、视频播放等,而不太适合运行大型复杂的游戏或图形设计软件。
虽然性能相对较低,但930M在功耗控制方面表现出色。
它的TDP(热设计功耗)仅为33W,通过优化能效比,提供了较小的散热需求,从而使得笔记本设备在长时间使用时能够维持较低的温度。
另外,930M还支持一些NVIDIA的技术,例如CUDA、PhysX、Optimus和NVIDIA Battery Boost等。
CUDA技术允许开发人员使用GPU进行高性能计算,加速一些需要大量计算的应用程序。
PhysX技术则提供了更加真实的物理效果,使得游戏画面更加细腻逼真。
而Optimus和NVIDIA Battery Boost分别优化了显卡的切换和功耗管理,从而提高了笔记本设备的能效。
综上所述,930M是一款性能较低但功耗较低的显卡,适合用于轻度的办公和娱乐应用。
它在能效管理方面表现出色,支持多项NVIDIA技术。
然而,如果要进行大型游戏或图形设计等高性能需求的操作,建议选择性能更高的显卡。
英特尔g41显卡
英特尔G41显卡是英特尔公司推出的一款集成显卡,适用于桌面电脑主板的集成显卡解决方案。
下面将从显卡性能、应用领域和优缺点等方面对其进行详细介绍。
首先,英特尔G41显卡的性能表现相对较低。
它采用了40纳米工艺制造,主要由Intel GMA X4500图形核心组成。
这款显卡支持DirectX 10以及OpenGL 2.0,并且具备动态视频内存技术(DVMT)的支持。
然而,由于其较低的性能,无法满足高性能图形渲染的需求,因此适用于一些简单的办公、上网和娱乐等基本应用。
英特尔G41显卡主要适用于一些普通应用领域。
由于其低功耗和散热量较低,适合用于组装办公电脑或者一般家用电脑。
它的成本相对较低,而且可以支持基本的视频播放和图像处理需求,因此对于普通用户来说是一个较为经济实用的选择。
同时,英特尔G41显卡也有一些缺点。
首先,由于其性能较低,无法运行一些高性能的3D游戏和专业图像处理软件,因此对于一些专业用户来说是不够满足需求的。
其次,该显卡并不支持高清视频的加速解码功能,对于追求高清影音体验的用户来说会有一定的不便。
总之,英特尔G41显卡是一款基本的集成显卡解决方案,适用于一些简单应用的桌面电脑。
虽然它的性能相对较低,并且有一些功能上的不足,但是由于其低成本和较低功耗的特点,对于一般用户来说是一个经济实用的选择。
然而,对于专业用
户或者对于高性能图形处理有需求的用户来说,建议选择其他更高性能的显卡。

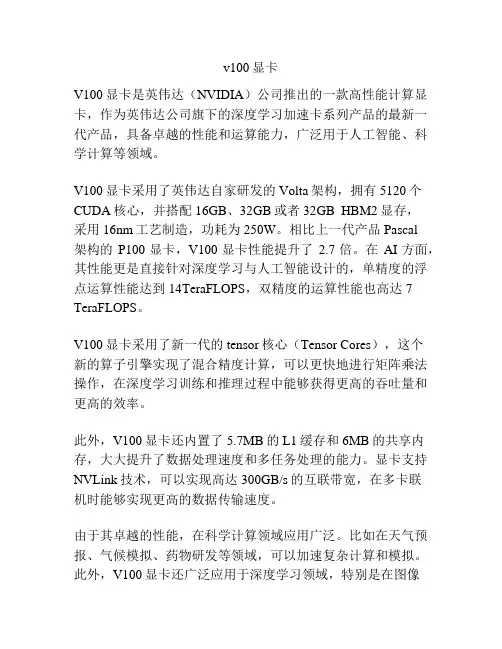

v100显卡
V100显卡是英伟达(NVIDIA)公司推出的一款高性能计算显卡,作为英伟达公司旗下的深度学习加速卡系列产品的最新一代产品,具备卓越的性能和运算能力,广泛用于人工智能、科学计算等领域。
V100显卡采用了英伟达自家研发的Volta架构,拥有5120个CUDA核心,并搭配16GB、32GB或者32GB HBM2显存,
采用16nm工艺制造,功耗为250W。
相比上一代产品Pascal
架构的P100显卡,V100显卡性能提升了2.7倍。
在AI方面,其性能更是直接针对深度学习与人工智能设计的,单精度的浮点运算性能达到14TeraFLOPS,双精度的运算性能也高达7 TeraFLOPS。
V100显卡采用了新一代的tensor核心(Tensor Cores),这个
新的算子引擎实现了混合精度计算,可以更快地进行矩阵乘法操作,在深度学习训练和推理过程中能够获得更高的吞吐量和更高的效率。
此外,V100显卡还内置了5.7MB的L1缓存和6MB的共享内存,大大提升了数据处理速度和多任务处理的能力。
显卡支持NVLink技术,可以实现高达300GB/s的互联带宽,在多卡联
机时能够实现更高的数据传输速度。
由于其卓越的性能,在科学计算领域应用广泛。
比如在天气预报、气候模拟、药物研发等领域,可以加速复杂计算和模拟。
此外,V100显卡还广泛应用于深度学习领域,特别是在图像
识别、语音识别、自然语言处理等方面,能够加快训练和推理过程,提升模型的性能指标。
总之,V100显卡作为英伟达公司最新一代的高性能计算显卡,凭借着其强大的计算能力和算子引擎的优化,成为科学计算和人工智能领域的首选硬件设备之一。

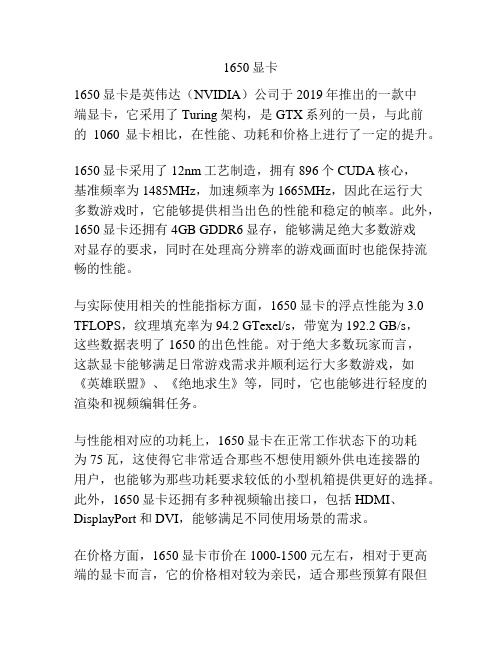

1650显卡1650显卡是英伟达(NVIDIA)公司于2019年推出的一款中端显卡,它采用了Turing架构,是GTX系列的一员,与此前的1060显卡相比,在性能、功耗和价格上进行了一定的提升。
1650显卡采用了12nm工艺制造,拥有896个CUDA核心,基准频率为1485MHz,加速频率为1665MHz,因此在运行大多数游戏时,它能够提供相当出色的性能和稳定的帧率。
此外,1650显卡还拥有4GB GDDR6显存,能够满足绝大多数游戏对显存的要求,同时在处理高分辨率的游戏画面时也能保持流畅的性能。
与实际使用相关的性能指标方面,1650显卡的浮点性能为3.0 TFLOPS,纹理填充率为94.2 GTexel/s,带宽为192.2 GB/s,这些数据表明了1650的出色性能。
对于绝大多数玩家而言,这款显卡能够满足日常游戏需求并顺利运行大多数游戏,如《英雄联盟》、《绝地求生》等,同时,它也能够进行轻度的渲染和视频编辑任务。
与性能相对应的功耗上,1650显卡在正常工作状态下的功耗为75瓦,这使得它非常适合那些不想使用额外供电连接器的用户,也能够为那些功耗要求较低的小型机箱提供更好的选择。
此外,1650显卡还拥有多种视频输出接口,包括HDMI、DisplayPort和DVI,能够满足不同使用场景的需求。
在价格方面,1650显卡市价在1000-1500元左右,相对于更高端的显卡而言,它的价格相对较为亲民,适合那些预算有限但又想要享受流畅游戏体验的用户。
无论是在竞技游戏还是单人游戏中,1650显卡都能够提供令人满意的性能。
总结来说,1650显卡作为英伟达公司推出的一款中端显卡,凭借出色的性能、稳定的帧率和良好的功耗表现,成为了许多游戏玩家的选择。
对于那些预算有限却又想要享受流畅游戏体验的用户来说,1650显卡无疑是一个非常不错的选择。
无论是在游戏还是在轻度的渲染和视频编辑任务中,1650显卡都能够提供令人满意的性能。

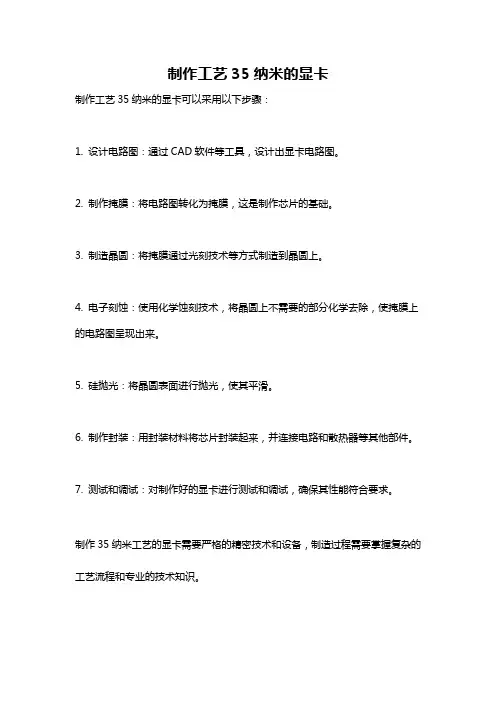

制作工艺35纳米的显卡
制作工艺35纳米的显卡可以采用以下步骤:
1. 设计电路图:通过CAD软件等工具,设计出显卡电路图。
2. 制作掩膜:将电路图转化为掩膜,这是制作芯片的基础。
3. 制造晶圆:将掩膜通过光刻技术等方式制造到晶圆上。
4. 电子刻蚀:使用化学蚀刻技术,将晶圆上不需要的部分化学去除,使掩膜上的电路图呈现出来。
5. 硅抛光:将晶圆表面进行抛光,使其平滑。
6. 制作封装:用封装材料将芯片封装起来,并连接电路和散热器等其他部件。
7. 测试和调试:对制作好的显卡进行测试和调试,确保其性能符合要求。
制作35纳米工艺的显卡需要严格的精密技术和设备,制造过程需要掌握复杂的工艺流程和专业的技术知识。
gt620显卡
GT620显卡是英伟达(NVIDIA)公司于2012年发布的一款主打中低端市场的显卡。
下面将以700字介绍GT620显卡的技术特点、性能表现和适用场景。
GT620显卡采用40nm工艺制造,其GPU为英伟达的Fermi
架构,具有核心频率810MHz和着重支持DirectX 11和OpenGL 4.2等新一代图形API。
该显卡拥有Kepler家族的最基本特性,包括动态超频、GPU Boost和NVIDIA CUDA等技术支持。
GT620显卡配备了1GB DDR3显存,内存频率为900MHz,配备了64位内存总线。
这款显卡的功耗非常低,仅为29瓦,相比较同级别的其他显卡来说,省电效果非常明显。
在性能表现方面,GT620显卡并不出色,主要适用于日常办公和娱乐使用。
在处理高清视频和音频方面,GT620显卡能够提供流畅的体验,同时支持多屏幕工作,满足多任务操作的需求。
但对于高画质大型游戏和专业级视频剪辑等性能要求较高的应用来说,GT620显卡的性能则略显不足。
不过,GT620显卡的优势在于其低功耗和散热性能,适合于小型或紧凑型电脑的使用。
由于其相对较低的价格和低功耗,GT620显卡也是一款经济实惠、稳定可靠的选择。
总结起来,GT620显卡是一款适用于日常办公和娱乐使用的中低端显卡。
虽然在性能方面不够出色,但其低功耗和散热性
能使得GT620显卡成为小型或紧凑型电脑的理想选择。
如果您的需求主要是办公和娱乐,而对于高性能游戏和专业应用的要求不是很高,GT620显卡将是一个不错的选择。

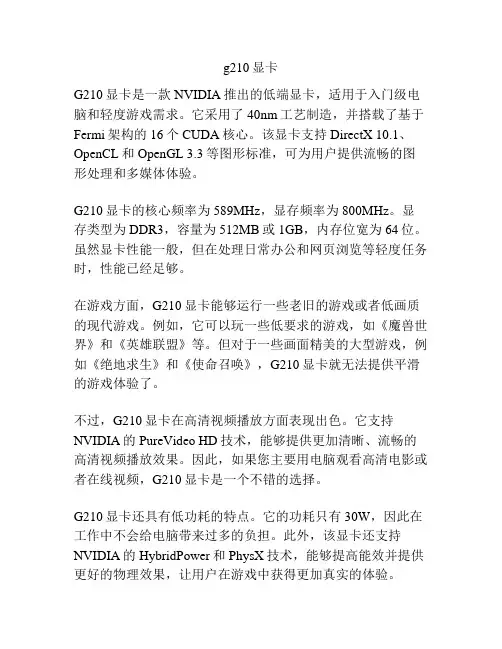

g210显卡G210显卡是一款NVIDIA推出的低端显卡,适用于入门级电脑和轻度游戏需求。
它采用了40nm工艺制造,并搭载了基于Fermi架构的16个CUDA核心。
该显卡支持DirectX 10.1、OpenCL和OpenGL 3.3等图形标准,可为用户提供流畅的图形处理和多媒体体验。
G210显卡的核心频率为589MHz,显存频率为800MHz。
显存类型为DDR3,容量为512MB或1GB,内存位宽为64位。
虽然显卡性能一般,但在处理日常办公和网页浏览等轻度任务时,性能已经足够。
在游戏方面,G210显卡能够运行一些老旧的游戏或者低画质的现代游戏。
例如,它可以玩一些低要求的游戏,如《魔兽世界》和《英雄联盟》等。
但对于一些画面精美的大型游戏,例如《绝地求生》和《使命召唤》,G210显卡就无法提供平滑的游戏体验了。
不过,G210显卡在高清视频播放方面表现出色。
它支持NVIDIA的PureVideo HD技术,能够提供更加清晰、流畅的高清视频播放效果。
因此,如果您主要用电脑观看高清电影或者在线视频,G210显卡是一个不错的选择。
G210显卡还具有低功耗的特点。
它的功耗只有30W,因此在工作中不会给电脑带来过多的负担。
此外,该显卡还支持NVIDIA的HybridPower和PhysX技术,能够提高能效并提供更好的物理效果,让用户在游戏中获得更加真实的体验。
总的来说,G210显卡适合那些对于图形性能要求不高的用户,以及一些轻度游戏爱好者。
它具有较低的功耗、良好的高清视频播放效果和一些基本的游戏能力。
但如果您对于游戏性能有较高的要求,或者需要进行一些较为复杂的图形处理工作,那么可能需要考虑更高性能的显卡。

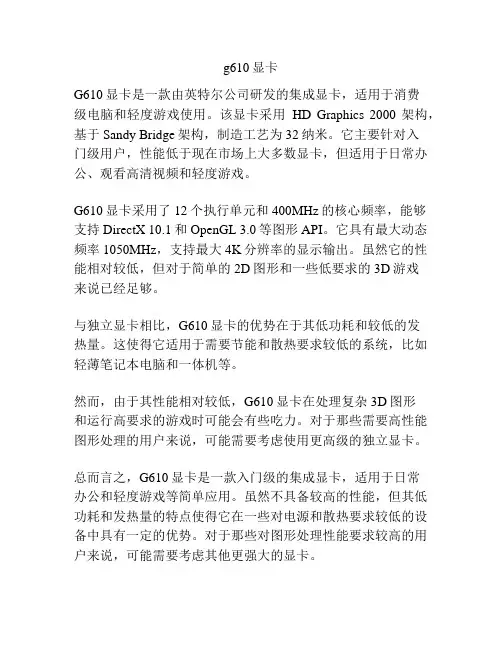

g610显卡
G610显卡是一款由英特尔公司研发的集成显卡,适用于消费
级电脑和轻度游戏使用。
该显卡采用HD Graphics 2000架构,基于Sandy Bridge架构,制造工艺为32纳米。
它主要针对入
门级用户,性能低于现在市场上大多数显卡,但适用于日常办公、观看高清视频和轻度游戏。
G610显卡采用了12个执行单元和400MHz的核心频率,能够
支持DirectX 10.1和OpenGL 3.0等图形API。
它具有最大动态频率1050MHz,支持最大4K分辨率的显示输出。
虽然它的性能相对较低,但对于简单的2D图形和一些低要求的3D游戏
来说已经足够。
与独立显卡相比,G610显卡的优势在于其低功耗和较低的发
热量。
这使得它适用于需要节能和散热要求较低的系统,比如轻薄笔记本电脑和一体机等。
然而,由于其性能相对较低,G610显卡在处理复杂3D图形
和运行高要求的游戏时可能会有些吃力。
对于那些需要高性能图形处理的用户来说,可能需要考虑使用更高级的独立显卡。
总而言之,G610显卡是一款入门级的集成显卡,适用于日常
办公和轻度游戏等简单应用。
虽然不具备较高的性能,但其低功耗和发热量的特点使得它在一些对电源和散热要求较低的设备中具有一定的优势。
对于那些对图形处理性能要求较高的用户来说,可能需要考虑其他更强大的显卡。

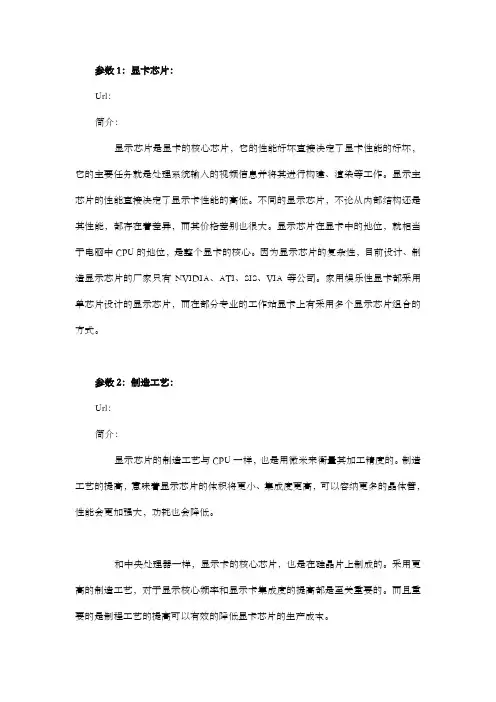

参数1:显卡芯片:Url:简介:显示芯片是显卡的核心芯片,它的性能好坏直接决定了显卡性能的好坏,它的主要任务就是处理系统输入的视频信息并将其进行构建、渲染等工作。
显示主芯片的性能直接决定了显示卡性能的高低。
不同的显示芯片,不论从内部结构还是其性能,都存在着差异,而其价格差别也很大。
显示芯片在显卡中的地位,就相当于电脑中CPU的地位,是整个显卡的核心。
因为显示芯片的复杂性,目前设计、制造显示芯片的厂家只有NVIDIA、ATI、SIS、VIA等公司。
家用娱乐性显卡都采用单芯片设计的显示芯片,而在部分专业的工作站显卡上有采用多个显示芯片组合的方式。
参数2:制造工艺:Url:简介:显示芯片的制造工艺与CPU一样,也是用微米来衡量其加工精度的。
制造工艺的提高,意味着显示芯片的体积将更小、集成度更高,可以容纳更多的晶体管,性能会更加强大,功耗也会降低。
和中央处理器一样,显示卡的核心芯片,也是在硅晶片上制成的。
采用更高的制造工艺,对于显示核心频率和显示卡集成度的提高都是至关重要的。
而且重要的是制程工艺的提高可以有效的降低显卡芯片的生产成本。
微电子技术的发展与进步,主要是靠工艺技术的不断改进,使得器件的特征尺寸不断缩小,从而集成度不断提高,功耗降低,器件性能得到提高。
芯片制造工艺在1995年以后,从微米、微米、微米、微米、微米、微米、微米、微米一直发展到当前的微米。
参数3:核心频率:Url:简介:显卡的核心频率是指显示核心的工作频率,其工作频率在一定程度上可以反映出显示核心的性能,但显卡的性能是由核心频率、显存、像素管线、像素填充率等等多方面的情况所决定的,因此在显示核心不同的情况下,核心频率高并不代表此显卡性能强劲。
比如9600PRO的核心频率达到了400MHz,要比9800PRO的380MHz高,但在性能上9800PRO绝对要强于9600PRO。
在同样级别的芯片中,核心频率高的则性能要强一些,提高核心频率就是显卡超频的方法之一。
gt940显卡
GT940显卡是英伟达(NVIDIA)于2014年3月推出的一款中端显卡,它是基于Maxwell架构设计,采用28nm制造工艺。
GT940显卡针对中高端市场,具备出色的游戏性能和视频处
理能力。
GT940显卡拥有384个CUDA核心,核心频率在1047MHz至1176MHz之间调整。
它配备了2GB DDR3显存,内存频率为1800MHz,256位宽。
显卡的TDP为45W,功耗较低,散热
要求不高。
因此,GT940显卡可以在小型机箱中工作,并提
供流畅的游戏体验。
在游戏性能方面,GT940显卡可以在1080p分辨率下运行大多数中等图形设定的游戏,如《英雄联盟》、《守望先锋》等。
在全高清分辨率下,GT940显卡的性能相当流畅,并且可以
提供较高的图形细节和稳定的帧率。
此外,GT940显卡还具备良好的视频处理能力。
它支持多路
高清视频流同时解码与播放,并且可以提供更加清晰流畅的视频画面。
无论是在线观看高清视频,还是进行视频编辑和剪辑,GT940显卡都可以提供快速和高质量的处理性能。
GT940显卡还支持NVIDIA的一些特色技术,如ShadowPlay
录制和直播功能,Optimus自动切换显卡技术等。
这些技术使
得用户可以更好地体验游戏和多媒体应用程序,提高效率和便利性。
总的来说,GT940显卡是一款性能出色的中端显卡,适合追求高清游戏和视频处理的用户。
它具备不错的游戏性能和视频处理能力,并且拥有良好的功耗和散热性能。
无论是游戏还是多媒体应用程序,GT940显卡都能够提供流畅的体验和高质量的图形画面。
环保PCB板(无铅工艺)主要有三种:沉金,化银,OSP。
而沉金工艺从各方面比较都有明显的优势:沉金工艺是在印制线路表面上沉积颜色稳定,光亮度好,镀层平整,可焊性良好的镍金镀层,PCB可以长期使用不会有氧化问题。
OSP是Organic Solderability Preservatives 的简称,中译为有机保焊膜,又称护铜剂,英文亦称之Preflux。
简单的说OSP就是在洁净的裸铜表面上,以化学的方法长出一层有机皮膜,这层膜具有防氧化,耐热冲击,耐湿性,用以保护铜表面于常态环境中不再继续生锈(氧化或硫化等);但在后续的焊接高温中,此种保护膜又必须很容易被助焊剂所迅速清除,如此方可使露出的干净铜表面得以在极短时间内与熔融焊锡立即结合成为牢固的焊点。
但OSP工艺的不足之处是所形成的保护膜极薄,易于划伤(或擦伤),必须精心操作和运放。
同时,经过多次高温焊接过程的OSP膜(指未焊接的连接盘上OSP膜)会发生变色或裂缝,影响可焊性和可靠性。
化银板则与沉金类似,但金是重金属,其元素的不活泼表现出化学性质的稳定。
PCB板焊盘用金覆盖后长久放置都是不会改变和氧化。
在生产过程中沉金PCB可放置12个月,化银可以10个月,而OSP板则只能放置6个月。
下面我们用一个实验来看一下各工艺焊盘的稳定性:1. 刚拆开真空包装的三种工艺板卡:沉金板表面颜色光亮度好,镀层平整,为金黄色OSP板表面颜色光亮镀层平整,为铜色化银板表面颜色光亮镀层平整,为银白色2.拆开真空包装三天后:沉金板表面颜色依然光亮,镀层平整,为金黄色OSP板表面颜色暗淡,严重氧化变色,PCB报废化银板表面颜色稍微变暗为银白色二、焊接强度比较沉金板经过三次高温后焊点饱满,光亮OSP板经过三次高温后焊点为灰暗色,类似氧化的颜色经过三次高温焊接以后可以看出沉金板卡焊点饱满光亮焊接良好并对锡膏和助焊剂的活性不会影响,而OSP工艺的板卡焊点灰暗没有光泽,影响了锡膏和助焊剂的活性,易于造成空焊,返修增多三、散热性比较金的导热性是好的,其做的焊盘因其良好的导热性使其散热性最好。
了解显卡的制程工艺显卡作为计算机硬件设备中的重要组成部分,在计算机图形处理、游戏运行等方面发挥着至关重要的作用。
而显卡的制程工艺对于性能、功耗以及散热等方面都有非常大的影响。
本文将介绍显卡制程工艺的基本概念、常见的制程工艺以及制程工艺对显卡性能的影响。
一、显卡制程工艺的基本概念制程工艺是指制造芯片时所采用的工艺流程和工艺参数的组合。
在显卡制造过程中,制程工艺决定了芯片的结构、性能和功耗等关键指标。
制程工艺的主要参数包括线宽、晶圆直径以及晶体硅的纯度等。
常见的显卡制程工艺有14纳米、12纳米、10纳米等。
二、常见的显卡制程工艺1. 28纳米制程工艺:28纳米制程工艺是较早期的一种显卡制程工艺,其特点是生产成本相对低廉,适用于中低端显卡产品。
然而,由于制程工艺相对较大,功耗较高且性能相对较低。
2. 20纳米制程工艺:20纳米制程工艺是一种相对先进的显卡制程工艺,相比于28纳米工艺,20纳米工艺具有更高的集成度和更低的功耗。
这使得显卡能够在相同的功耗下提供更强大的性能。
3. 14纳米制程工艺:14纳米制程工艺是当前较为主流的显卡制程工艺。
相比于20纳米制程工艺,14纳米工艺具有更高的集成度和更低的功耗。
这使得显卡在游戏运行、图形处理等方面具有更卓越的性能表现。
4. 12纳米制程工艺:12纳米制程工艺是最近推出的一种显卡制程工艺。
相比于14纳米制程工艺,12纳米工艺进一步提升了显卡的性能和功耗表现。
这使得显卡能够在处理复杂图像、运行高性能游戏等方面更加出色。
三、制程工艺对显卡性能的影响制程工艺的不同将直接影响显卡的性能、功耗和散热等方面。
较为先进的制程工艺通常可以提供更高的集成度和更低的功耗,从而提升显卡的性能表现。
同时,制程工艺的升级还可以提高显卡的散热效果,减少热量产生和能耗消耗,为显卡的长时间运行提供更好的保障。
此外,制程工艺的改进还可以在相同功耗下提升显卡的性能,提供更好的用户体验。
对于游戏玩家来说,更先进的制程工艺可以使他们在玩游戏时享受到更流畅、更真实的图像效果,提升游戏的沉浸感和乐趣。
7670显卡
7670显卡是AMD公司推出的一款中端显卡,面向大众用户提供了较为出色的图形性能。
本文将从性能、功耗以及价格等方面进行介绍。
首先,7670显卡采用了28nm工艺制造,搭载了640个流处理器单元,核心频率最高可达800MHz,显存频率为1800MHz。
这样的配置能够为用户提供良好的图形处理性能,可以满足一般的图形需求,比如日常办公、网页浏览和高清视频播放等。
其次,7670显卡的功耗相对较低,TDP为60W,因此可以在
一般的办公机和多媒体娱乐机上稳定运行。
对于那些对电脑发热量有要求的用户来说,7670显卡是一个不错的选择。
再者,7670显卡的售价相对较为亲民。
对比其他同级别显卡
来说,它的价格相对较低,同时性能表现也较为出色,给用户带来了良好的性价比。
如果你使用电脑的需求并不是特别高,想要在有限的预算内购买一款性能不错的显卡,7670显卡是
一个不错的选择。
值得一提的是,7670显卡还支持DirectX 11,可以提供较强的游戏性能。
虽然不能满足高画质大型游戏的需求,但对于一些画质要求较低的轻型游戏来说,7670显卡是足够的。
综上所述,7670显卡作为一款中端显卡,具备了较为出色的
性能、低功耗和亲民的价格等优点。
如果你是一位普通用户,
日常使用电脑主要是办公和娱乐,那么7670显卡将是一个不错的选择。
965显卡NVIDIA GeForce GTX 965显卡是一款中级游戏显卡,采用Maxwell架构,基于28nm制程工艺制造。
该显卡是NVIDIA GeForce GTX 900系列产品中的一员,定位于中端市场,提供了出色的游戏性能和强大的图形处理能力。
首先,GTX 965采用了NVIDIA Maxwell架构,相比上一代Kepler架构,Maxwell架构在性能和功耗之间取得了更好的平衡。
Maxwell架构引入了更多的CUDA核心,提供了更高的处理能力。
此外,Maxwell架构还引入了多层次贴图技术,通过空间压缩提高访问效率,从而提高游戏性能。
其次,GTX 965拥有4GB GDDR5显存,提供了更大的带宽和更高的效率。
高容量显存可以更好地满足现代游戏对图形处理的需求,特别是高分辨率游戏和VR游戏。
与此同时,GDDR5显存还带来了更低的延迟和更快的响应速度,提高了游戏的流畅度和反应速度。
再者,GTX 965具备高性能的渲染引擎和多个渲染管线,可实现更好的图形渲染效果。
它支持NVIDIA的PhysX物理引擎和TXAA抗锯齿技术,能够展现更逼真的游戏画面,并提供更流畅的游戏体验。
此外,GTX 965还支持NVIDIA的G-Sync技术,可以与兼容的显示器配合使用,消除游戏画面的撕裂和卡顿现象。
最后,GTX 965还具备丰富的视频输出接口,包括HDMI、DisplayPort和DVI接口,使得用户可以轻松连接到各种显示设备上。
无论是高清电视还是显示器,都可以通过GTX 965获得出色的图像表现和清晰的画质。
总结起来,NVIDIA GeForce GTX 965显卡在中级游戏显卡市场表现出色。
它采用了NVIDIA的Maxwell架构,提供了卓越的游戏性能和图形处理能力。
拥有4GB GDDR5显存,实现了更高的带宽和更快的响应速度。
支持NVIDIA的PhysX和TXAA技术,使得游戏画面更为逼真和流畅。
mx系列显卡
MX系列显卡是NVIDIA推出的一款入门级独立显卡产品,主要面向轻度游戏、多媒体娱乐和办公等日常应用。
接下来我将从性能、特点和应用场景三个方面进行介绍。
首先,MX系列显卡在性能上相对较为中低端,适合一些轻度游戏和日常办公使用。
MX系列显卡搭载了NVIDIA的Pascal 架构,采用28nm工艺制造,具备一定的计算能力和图形处理能力。
其显卡核心频率通常为千兆赫,显存容量一般为2G或者4G,内存位宽为64位或者128位,显存带宽为20GB/s至48GB/s,显卡功耗通常在30W至50W之间。
虽然MX系列显卡的性能较为有限,但对于一些普通用户来说已经足够满足日常需求。
其次,MX系列显卡具有一些特点,例如节能性能优异。
由于MX系列显卡采用了28nm工艺制造,功耗相对较低,具备较好的节能性能。
此外,MX系列显卡还支持NVIDIA的Optimus技术,可以自动切换集成显卡和独立显卡,以实现在不同应用场景下的动态功耗平衡和性能调节。
最后,MX系列显卡适用于一些轻度游戏、多媒体娱乐和办公等日常应用场景。
由于其适中的性能和较低的功耗,MX系列显卡可以流畅运行一些轻度游戏,例如《英雄联盟》、《绝地求生:刺激战场》等。
同时,MX系列显卡还具备良好的视频解码性能,可以流畅播放高清视频和4K视频。
此外,对于一些日常办公软件,MX系列显卡也能够提供良好的图形处理能力,保证使用体验。
综上所述,MX系列显卡虽然性能相对较低,但具备优秀的节能性能、适用于轻度游戏和多媒体娱乐的特点,适用于一些日常应用场景,是一款不错的入门级独立显卡产品。
r580显卡R580显卡,是由AMD(Advanced Micro Devices)公司推出的一款中高端显卡产品。
它采用AMD的Polaris架构,并且是Radeon RX 500系列显卡中的一员。
R580显卡采用了14nm工艺制造,拥有2304个流处理器(SP)和144个纹理单元(TMU),并配备了8GB GDDR5显存。
相对于前一代Radeon RX 480显卡来说,R580在性能方面有所提升,虽然架构上没有太多的改变,但是通过提高核心频率和显存频率,使得性能有了一定的提升。
首先,R580显卡在游戏性能方面表现出色。
它在许多现代游戏中能够提供流畅的高画质体验。
例如,在《绝地求生》和《巫师3:狂猎》等大型游戏中,R580显卡能够以较高的帧率呈现出出色的画面效果。
而且,配备8GB GDDR5显存,可以更好地支持高分辨率游戏和多屏幕游戏。
其次,R580显卡在性能与功耗上取得了一个比较好的平衡。
通过优化的Polaris架构和14nm工艺,R580在保持较高性能的同时,也能够控制功耗,提供较低的发热量。
这对于使用者来说非常重要,因为它意味着可以在相对较小的散热系统上使用R580显卡,而不用担心过热的问题。
最后,R580显卡还支持AMD的Freesync技术,这是一项专为解决游戏卡顿和撕裂现象而设计的技术。
通过与兼容的显示器结合,Freesync技术可以自动调整显卡的输出频率,以匹配显示器的刷新率,从而实现更流畅和更清晰的游戏画面。
总结一下,R580显卡作为一款中高端产品,在游戏性能、功耗和特色功能方面都表现出了良好的性能。
无论是对于游戏爱好者还是对于专业用户来说,R580显卡都是一个值得考虑的选择。
2040显卡
2040显卡是一款全新的图形处理器,采用了先进的制造工艺
和创新的架构设计,为计算机用户带来了前所未有的视觉体验和计算性能。
首先,2040显卡采用了10纳米制程工艺,相对于之前的显卡
来说更加精细和高效。
这意味着更多的晶体管可以被集成在同样大小的芯片上,从而提升了显卡的计算能力和功耗控制。
同时,10纳米工艺还使得显卡的散热性能得到了显著的提升,
让用户在高负荷运算时能够保持稳定的性能表现。
其次,2040显卡采用了全新的架构设计。
这一架构设计不仅
提升了图形渲染的速度和质量,还在人工智能计算方面有着强大的表现。
通过全新的Tensor核心和RT核心,2040显卡可
以在机器学习、深度学习等领域展现出强大的计算能力。
除了计算能力的提升,2040显卡还支持更高分辨率和更流畅
的游戏体验。
它配备了超大容量的显存,可以存储更多的图像和纹理数据,从而在处理复杂场景时能够更快地读取数据,提升游戏的帧率和画质。
2040显卡还支持全新的光线追踪技术,在游戏中可以呈现出更真实的光照效果和阴影效果,让用户置身于虚拟世界中无与伦比的视觉享受中。
与此同时,2040显卡还具备强大的多显示器支持能力。
它可
以同时连接多个显示器,并在不同显示器上显示不同的内容。
这对于专业图形设计师和视频编辑人员来说非常有用,他们可以在多个显示器上同时查看不同的工作内容,提高工作效率。
综上所述,2040显卡是一款强大的图形处理器,拥有高效的制造工艺和创新的架构设计,给用户带来了前所未有的计算性能和视觉体验。
它将成为未来计算机图形处理的领导者,推动计算机技术的发展和应用的创新。
2090显卡
2090显卡是一款由NVIDIA推出的高性能显卡。
作为显卡领域的顶级产品,2090显卡凭借卓越的性能和强大的功能引起了广泛关注。
首先,2090显卡采用了7nm工艺制造,拥有更高的集成度和更低的功耗。
这使得显卡在性能上有了巨大的提升。
它配备了更多的CUDA核心和更高的频率,使得它在处理图形、计算等方面的表现更加出色。
其次,2090显卡拥有12GB的GDDR6显存,具备更高的带宽和更大的容量。
这使得显卡能够处理更复杂的场景和更大规模的数据,提供更流畅的游戏体验和更快的图形渲染速度。
此外,2090显卡还支持NVIDIA的光线追踪技术。
这项技术可以模拟光线在现实世界中的传播和反射,使得游戏画面更加逼真。
同时,显卡还支持DLSS 2.0技术,可以通过深度学习对图像进行智能放大和降噪,提升游戏图像的清晰度和细节。
在接口方面,2090显卡配备了三个DisplayPort接口和一个HDMI接口,可以满足多显示器的需求,并支持4K分辨率的输出。
这使得显卡可以在多屏幕游戏和高清影院等场景下发挥更好的性能。
最后,2090显卡还具备强大的散热系统,采用了新一代的散热技术,确保显卡在高负载下保持低温运行。
这使得显卡在长时间高强度使用时不会出现过热和性能下降的情况,保证了游
戏体验的稳定性和持久性。
总的来说,2090显卡作为一款顶级显卡,凭借出色的性能、丰富的功能和优秀的散热设计,为用户提供了更好的游戏体验和图形渲染效果。
无论是游戏爱好者还是图形设计师都可以从中受益,享受到更高水平的视觉享受和创作乐趣。
一款显卡从芯片产出到最终成为你整机的零配件,需要经历很多道工序,这一道道的工序保证显卡稳定运行,在退役前好好的服务于你。
在你买到显卡之前,显卡必须过三关斩六将,经过层层检验最后销售到终端用户手中。
下面,我们通过对一款索泰显卡的研发、生产、质检等介绍,让大家清楚了解厂商怎么保证显卡的出厂品质。
显卡的诞生可分为以下部分:研发、调试、产品验证、量产、质检。
其中设计、研发、产品验证属于前期工作,是保证显卡拥有高品质的最根源因素。
研发:索泰拥有严谨的研发制度,在产品研发过程中,索泰会提交PCB设计图给NVIDIA、电源芯片厂商作线路、功能的确认(只有AIC厂商才能直接享有此等权利、一般厂商NVIDIA是不会有FAE对口),在研发初期就杜绝了设计缺陷。
待芯片和电源芯片厂商确认PCB的layout符合要求,研发部分就会释放PCB出去,让工厂做出50~100片样品做产品的调试。
调试:调试过程会使用50~100片工程样卡,分别由硬件工程师进行Debug、电源工程师量度供电模块的运行波形、信号完整性验证、散热组进行散热能力及安全性认证。
硬件工程师会使用NVIDIA提供的MOD DOS软件对显卡稳定性验证,显卡的BIOS在工程师调整后需提交NVIDIA审核后用于最终生产。
SI部门会严查显卡上的各种信号(如输出信号、显存信号、PWM控制信号)是否完整、有没有被干扰。
电源工程师测量显卡在不同状态下,供电模组的输出品质(动态响应、纹波、极限供电能力等),以保证显卡得到良好供电支持。
散热组拥有成套的验证设备,对压力、高温、散热、噪音等全方位测试,模拟比实际使用更恶劣的散热环境,得出配套散热器的散热能力,并组建报告予NVIDIA评估是否符合要求。
这两部的工作都邀请NVIDIA参与,并会提供样卡予NVIDIA做芯片级的测试,这是AIC厂商区别于一般通路的最大地方,芯片级厂商可以直接为AIC验证,同时AIC开案的时候NVIDIA也会提供相应的支持。
经过硬件工程师的调试后,产品的规格和用料已经确定下来。
在大批量生产前,索泰会进行TR(试机)、MP(小批量生产)工序,采用研发部分完整调试后方案,生产100~200片作QE产品验证工程(高温测试、四角测试、持续可靠性测试、MTBF寿命加速测试),找出显卡上的缺陷加以改料修正。
在这里着重要介绍QE产品验证工程。
因为这是模拟显卡的实际工作环境的重要一步。
MTBF寿命加速测试模拟显卡在显卡在实际使用环境中出现中产生的老化现象。
通过特定的计算公式在较短时间的测试环境下模拟显卡5年后的使用情况。
包括:湿热老化、热风老化等。
55 ℃/ 90% 湿度(高温测试)显卡在高温环境下高负荷的测试,特别针对索泰在国内上市的预设超频版产品,尤其是大幅超频的至尊版显卡,通过高温测试可以挑选出超频体质较好的产品。
高低温冲击测试在-55℃~125℃之间快速切换,以考验显卡的焊接物理特性、元件的高低温适应情况。
四角极限测试显卡在高温高压、高温低压、低温高压、低温低压四个极限状态下测试。
寻找出显卡在哪一种使用情况下出现缺陷,以改善显卡在偏离常规使用环境下的适应能力。
低温测试利用仪器将显卡的运行环境设定为-5℃~5 ℃,以验证显卡长时间在低温情况下是否运行正常(尤其针对显卡供电模块,某些三极管或者电容在低温情况会出现第一次开机功能失常,需要重开两三次才正常,其次是显存)。
经过以上测试可以找出调试后的显卡的短板,才去改料等措施加以修正,杜绝了显卡的隐患,然后就可以开始批量生产。
持续可靠性测试对于国内销售的至尊版显卡,因为预设大幅度超频,为保证这些针对DIY发烧玩家的高频产品处于一个高水准质量,必须每片都经过高温箱(45℃)测试,采用3DMark等高负载软件连续运行煲机测试,保证显卡在高频下的稳定性。
上述QE验证尽管也包含了风扇的测试,但是从返修部分统计得出的数据:显卡故障主要集中在花屏、运行不稳定等表现上,其中还有少部分投诉集中在风扇噪音太大的问题上。
而这些故障70%的原因和散热系统有着直接或间接的关系,因为散热不畅,导致芯片过热而不稳定或损坏。
纵使拥有完美的测试流程把关,但实际操作中不可能针对每一片显卡都做测试,尤其是出货数量巨大的中低端产品。
标准化生产流程可以保证显卡本体的品质处于较高的同一水平上,但是散热风扇需要使用各家供应商的产品,存在个体差异的几率相对更高,所以散热系统的好坏是显卡主要的故障原因。
风扇故障主要有两大部分成因,第一是因为使用环境较差,灰尘堆积导致风扇停转,聚集的大量热量损坏显卡;第二是灰尘进入风扇轴承,令显卡转速降低,启动噪音巨大,较低的转速不足于满足显卡的散热需求,长年累月使用后显卡损坏。
针对第一种情况,索泰在显卡BIOS植入监控模块,当显卡温度过高时,会降低显卡的运行频率,如果用户能直观的感受到游戏帧速降低,可以马上检查显卡的散热风扇,清理堆积的灰尘后恢复显卡应有的性能,避免了显卡因为高温而造成硬件损坏。
第二种情况需要硬成本的投入,索泰采取的方案是使用滚珠轴承风扇,滚珠轴承采用全封闭结构,具有极高的防尘能力,同时寿命长达70000小时,远远超过三年质保期限,风扇质量一直是显卡质保的短板,只要解决好这个短板,那么三年质保期间内的返修几率就会大大的降低。
如此一来,在生产端加强品控,做好充分的检验和测试,就能大幅度降低产品产生故障的几率,避免用户返修产品造成使用不便,同时为厂商承诺三年质保而降低不必要的保修成本。
显卡领域是公认的发展最快速的领域,显示核心几乎每六个月就要更新换代,核心内部晶体管的集成度已经高于处理器,处理能力也可媲美目前主流的处理器。
一直以来,对于显卡产品人们最关注的莫过于性能、价格、做工和品牌这几大方面,国内不少DIY用户均以产品性价比(产品性能价格比值)作为购买的最终依据。
其实,在产品同质化严重的今天,另一个产品的发展方向已悄悄升温——绿色制造,也就是我们常说的无铅生产。
蓝宝科技是在绿色制造领域行动比较早的企业,旗下的蓝宝石显卡产品在市场中有着不错的口碑。
环保产品生产线铅、水银、镉、六价铬等是工业生产中常见但对人体和环境危害较大的重金属,很多国家和地区已经开始在工业生产中订立标准以限制此类物料的使用。
据了解,ROHS规范(欧盟第2002/95/EC号指令)自2003年2月13日起成为欧盟范围内的正式法律。
根据ROHS规范,自2006年7月1日起,所有在欧盟市场上出售的电子电气设备必须禁止使用铅、水银、镉、六价铬等重金属,以及聚溴二苯醚(PBDE)和聚溴联苯(PBB)等阴燃剂。
蓝宝科技作为ATi全球的核心或者伙伴,也是A系列高端显卡主要的供应商,利用自身强大的研发力量和高新设备,率先达标ROHS规范,也是国内首家拥有符合ROHS规范生产线的显卡厂商。
众多价值不菲的环保生产设备在蓝宝石显卡生产基地里,我们已经可以看到显卡产品生产线上已挂起标有“环保生产线”字样的铭牌,表示该条生产线专为生产环保产品而设。
在整个生产过程中,铅、水银等有害物质均被严格禁止使用,实现真正的绿色制造。
环保显卡产品组装生产线由于采用了环保物料进行生产和加工,生产工人的工作环境和人身健康得到了最大的保障,工厂的生产线和厂房也通过了ISO 9001/ISO 14001/OHSAS 18001等国际认证,表明蓝宝石生产基地拥有十分良好的产品生产能力和人文环境。
为此,蓝宝科技还获得了“绿色企业”的称号。
环保产品研发及监控部门对于环保生产,蓝宝科技十分重视,专门设有相关部门进行研发及监控。
在环保产品的监控部门里,我们可以了解到相关环境管理物质的具体范围,如下表。
下表的物质是对环境和人体造成损害的物质。
因此在各种物料中必须禁止使用或者是按照指标来控制。
环境管理物质一览表另外,蓝宝石显卡的生产部门还对供应商的供应的物料进行严格的控制,主要的措施如下:新元件必须要求供应商提供元件的使用材料和环保鉴定合格证。
PE将检验报告或物料成分报告附于相关元件的SPEC上,供IQC来料检查。
通常这些合格证是由一些国际认可的机构去验证,如:SGS。
要求供应商定期交测试合格的证明,以证明供应商生产时使用材料符合环保要求,如果IQC有测试设备则由IQC对来料进行抽样检验。
值得一提的是,蓝宝石显卡生产部门还专门设立了产品可靠性实验室,具备比ATi检验标准更高的要求,所以,经检验合格出厂的产品均100%符合ATi检验标准。
这是蓝宝石显卡比起其它无条件实现类似检测流程的产品的优势所在,当然,也是成本增加的地方。
要知道,一套可靠性检测设备的购买费用就需几千万人民币,而检测成本也不是一般的厂商可以承受的,但是带给消费者的却是更多的保障,产品返修的几率更低了,这就是一个厂商应该走的良性发展之路。
产品可靠性实验室环保产品测试位上图就是专门针对环保产品所设立的测试实验室一角,产品在那里将会通过有害物质的含量检测和简单的性能检测,图中的机器正在进行实际的游戏测试项目。
工人在进行产品的可靠性测试产品老化测试仪器在产品可靠性实验室里面,我们可以看到诸如极限温度冲击、高低温/湿度试验、5年寿命加速测试、高温测试、环保测试(测试产品中六种有害元素含量是否达标)、切片制作及检查(用于测试产品的焊点是否饱满。
避免虚焊或空焊情况出现)等测试项目。
当产品完全通过了这些测试项目后,那么就表明该产品具有很高的可靠性了。
产品外包装流水线经过多项检测后,合格的产品就会送到包装流水线上进行外包装处理,到此,一款合乎规格的环保产品就诞生了。
一条由蓝宝石显卡包装盒组成的长达几十米的生产线看起来挺壮观的。
在环保生产呼声越来越高的今天,环境保护不能再是视而不见的事情了,为了当代和下一代的生存环境着想,我们都应该努力营造一个绿色的生活环境。
在显卡产品的环保生产上,蓝宝科技率先达标欧盟ROHS规范,再一次站在业内的前列位置,也为产品畅销国际打下了坚实的基础!。
