IMD材料制造工艺.ppt

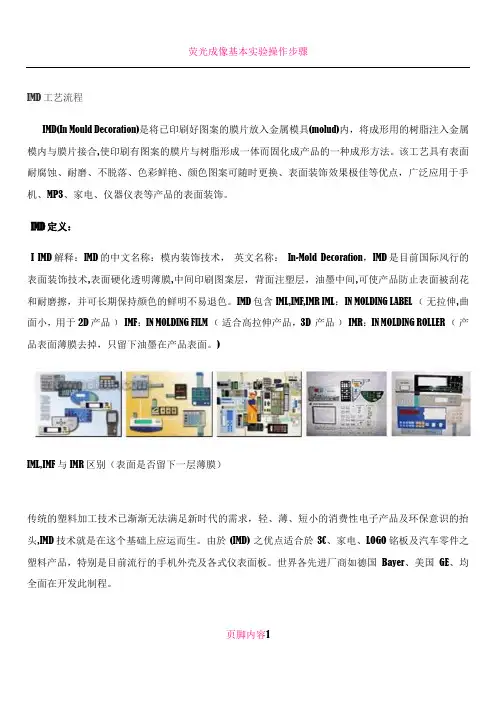

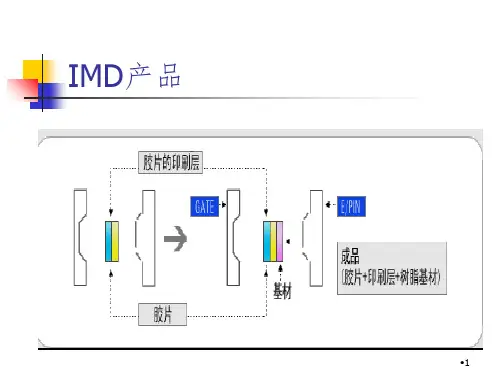

IMD工艺流程IMD(In Mould Decoration)是将已印刷好图案的膜片放入金属模具(molud)内，将成形用的树脂注入金属模内与膜片接合,使印刷有图案的膜片与树脂形成一体而固化成产品的一种成形方法。

该工艺具有表面耐腐蚀、耐磨、不脱落、色彩鲜艳、颜色图案可随时更换、表面装饰效果极佳等优点，广泛应用于手机、MP3、家电、仪器仪表等产品的表面装饰。

IMD定义：I IMD解释：IMD的中文名称：模内装饰技术，英文名称：In-Mold Decoration，IMD是目前国际风行的表面装饰技术,表面硬化透明薄膜,中间印刷图案层，背面注塑层，油墨中间,可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。

IMD包含IML,IMF,IMR IML：IN MOLDING LABEL ﹝无拉伸,曲面小，用于2D产品﹞IMF：IN MOLDING FILM ﹝适合高拉伸产品，3D 产品﹞IMR：IN MOLDING ROLLER ﹝产品表面薄膜去掉，只留下油墨在产品表面。

)IML,IMF与IMR区别（表面是否留下一层薄膜）传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头,IMD技术就是在这个基础上应运而生。

由於(IMD) 之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。

世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程。

页脚内容1(IMD)模内装饰是一种相对新的自动化生产工艺，与其他工艺相比(IMD)能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量，增加图像的复杂性和提高产品耐久性优点应用在产品外观上，(IMD)是目前最有效率的方法,它是在薄膜表面上施以印刷、高压成型、冲切，最後与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉...等印刷喷漆制程无法处理的时候,更是使用IMD制程的时机。

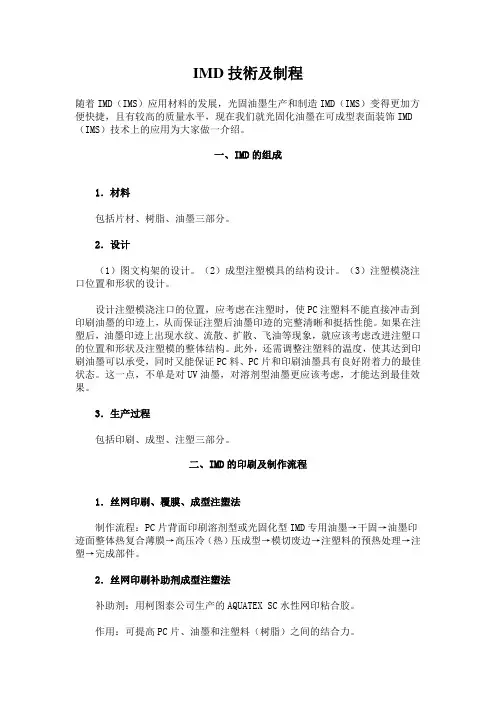

IMD技術及制程随着IMD（IMS）应用材料的发展，光固油墨生产和制造IMD（IMS）变得更加方便快捷，且有较高的质量水平，现在我们就光固化油墨在可成型表面装饰IMD （IMS）技术上的应用为大家做一介绍。

一、IMD的组成1．材料包括片材、树脂、油墨三部分。

2．设计（1）图文构架的设计。

（2）成型注塑模具的结构设计。

（3）注塑模浇注口位置和形状的设计。

设计注塑模浇注口的位置，应考虑在注塑时，使PC注塑料不能直接冲击到印刷油墨的印迹上，从而保证注塑后油墨印迹的完整清晰和挺括性能。

如果在注塑后，油墨印迹上出现水纹、流散、扩散、飞油等现象，就应该考虑改进注塑口的位置和形状及注塑模的整体结构。

此外，还需调整注塑料的温度，使其达到印刷油墨可以承受，同时又能保证PC料、PC片和印刷油墨具有良好附着力的最佳状态。

这一点，不单是对UV油墨，对溶剂型油墨更应该考虑，才能达到最佳效果。

3．生产过程包括印刷、成型、注塑三部分。

二、IMD的印刷及制作流程1．丝网印刷、覆膜、成型注塑法制作流程：PC片背面印刷溶剂型或光固化型IMD专用油墨→干固→油墨印迹面整体热复合薄膜→高压冷（热）压成型→模切废边→注塑料的预热处理→注塑→完成部件。

2．丝网印刷补助剂成型注塑法补助剂：用柯图泰公司生产的AQUATEX SC水性网印粘合胶。

作用：可提高PC片、油墨和注塑料（树脂）之间的结合力。

方法：PC片背面网印IMD专用油墨→干固→PC片印墨面整体网印水性补助剂→高压冷（热）压成型→模切废边→注塑料的预热处理→注塑→完成部件。

3．工艺流程网印IMD（IMS）油墨→干固→复合PC薄膜→成型→切边→注塑成型→完成。

三、溶剂型油墨和光固化型油墨在IMD网印中的区别1．溶剂型油墨采用溶剂型油墨网印IMD的PC片后，需在遂道式且具有良好通风的三级干燥机中烘干。

三级的最后一级干燥，建议在90℃恒温下烘干3-5h。

因此，溶剂型油墨的生产周期长，且一旦油墨的干燥程度掌握不好或不佳，就会给最后的注塑成品率带来非常大的影响。

IMD材料制造工艺IMD（In-Mold Decoration）是一种用于制造塑料制品的工艺，它可以为塑料制品赋予不同的外观和功能。

IMD工艺在塑料制造行业中广泛应用，可以制造出高品质、复杂的塑料产品。

IMD工艺的原理是在塑胶制造过程中，将装饰材料（如图案、图像、文字等）与底层塑料材料一起注射成型，使装饰材料与塑料材料紧密结合在一起。

这种紧密结合的效果使得装饰材料不易脱落、模糊或受损，提高了产品的外观品质和耐久性。

IMD工艺的制造过程包括以下几个步骤：1.材料选择：选择适合IMD工艺的装饰材料和塑料材料。

通常情况下，装饰材料为PET（聚对苯二甲酸乙二酯）薄膜，塑料材料为ABS（丙烯腈-丁二烯-苯乙烯共聚物）或PC（聚碳酸酯）等。

2.设计和制作模具：根据产品的设计要求，设计制作IMD模具。

模具的设计需要考虑装饰材料的放置位置、图案图像的精确对位等因素。

3.装饰材料处理：将装饰材料印刷或涂覆在PET薄膜上，并对其进行干燥处理，以保证装饰效果的质量和稳定性。

4.模具准备：将装饰材料贴合在IMD模具上，并进行必要的修整和校准，以确保装饰材料的位置和质量符合要求。

5.一体成型：将塑料材料注射到IMD模具中，与装饰材料一起进行一体成型。

在注射过程中，模具中的装饰材料会与塑料材料紧密结合，形成一个完整的塑料产品。

6.后处理：对成型后的塑料产品进行必要的后处理，如修整切割边缘、光洁度处理等。

这些步骤可以提高产品的整体外观和质量。

IMD工艺的优点在于：1.丰富的设计选择：IMD工艺可以实现对塑料产品各种各样的装饰效果，如图案、图像、镭射效果等。

这样可以为产品增加独特性和吸引力。

2.耐用性和耐磨性：IMD工艺中装饰材料与塑料材料的结合效果非常好，使得产品的装饰层具有很好的耐用性和耐磨性。

产品的外观可以长时间保持清晰、亮丽。

3.生产效率高：IMD工艺可以实现装饰材料和塑料材料的一体成型，省去了多道装饰和装配的过程，提高了生产效率和产品质量。

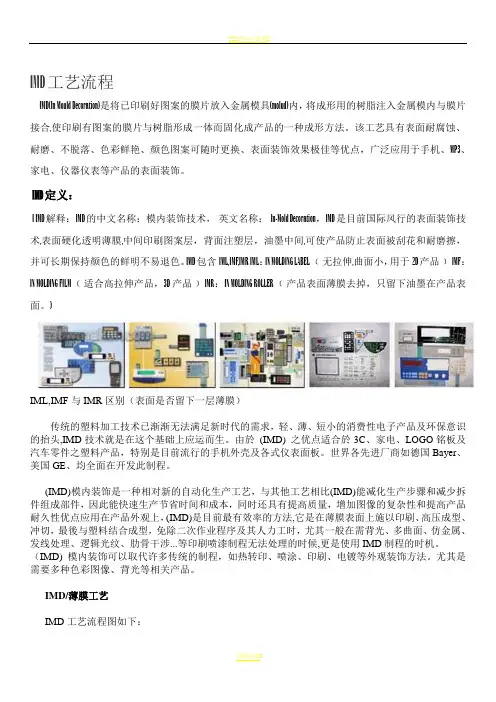

IMD工艺流程IMD(In Mould Decoration)是将已印刷好图案的膜片放入金属模具(molud)内，将成形用的树脂注入金属模内与膜片接合,使印刷有图案的膜片与树脂形成一体而固化成产品的一种成形方法。

该工艺具有表面耐腐蚀、耐磨、不脱落、色彩鲜艳、颜色图案可随时更换、表面装饰效果极佳等优点，广泛应用于手机、MP3、家电、仪器仪表等产品的表面装饰。

IMD定义：I IMD解释：IMD的中文名称：模内装饰技术，英文名称： In-Mold Decoration，IMD是目前国际风行的表面装饰技术,表面硬化透明薄膜,中间印刷图案层，背面注塑层，油墨中间,可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。

IMD包含IML,IMF,IMR IML：IN MOLDING LABEL ﹝无拉伸,曲面小，用于2D产品﹞ IMF：IN MOLDING FILM ﹝适合高拉伸产品，3D 产品﹞ IMR：IN MOLDING ROLLER ﹝产品表面薄膜去掉，只留下油墨在产品表面。

)IML,IMF与IMR区别（表面是否留下一层薄膜）传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头,IMD技术就是在这个基础上应运而生。

由於(IMD) 之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。

世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程。

(IMD)模内装饰是一种相对新的自动化生产工艺，与其他工艺相比(IMD)能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量，增加图像的复杂性和提高产品耐久性优点应用在产品外观上，(IMD)是目前最有效率的方法,它是在薄膜表面上施以印刷、高压成型、冲切，最後与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉...等印刷喷漆制程无法处理的时候,更是使用IMD制程的时机。

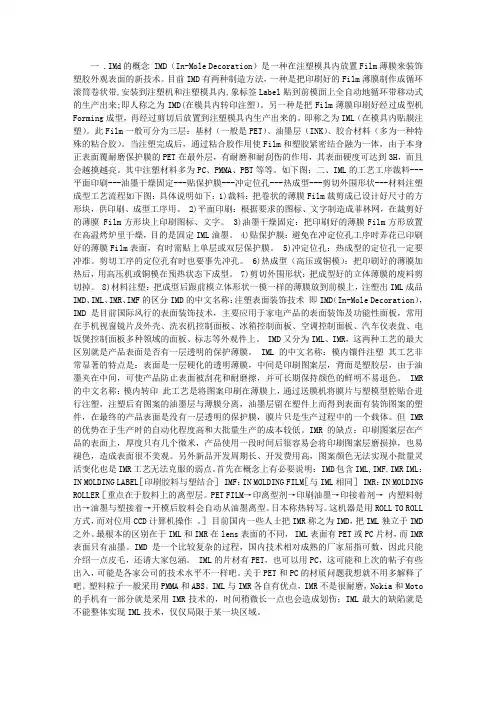

一 .IMd的概念 IMD（In-Mole Decoration）是一种在注塑模具内放置Film薄膜来装饰塑胶外观表面的新技术。

目前IMD有两种制造方法，一种是把印刷好的Film薄膜制作成循环滚筒卷状带,安装到注塑机和注塑模具内,象标签Label贴到前模面上全自动地循环带移动式的生产出来;即人称之为IMD(在模具内转印注塑）。

另一种是把Film薄膜印刷好经过成型机Forming成型，再经过剪切后放置到注塑模具内生产出来的。

即称之为IML（在模具内贴膜注塑）。

此Film一般可分为三层：基材（一般是PET）、油墨层（INK）、胶合材料（多为一种特殊的粘合胶）。

当注塑完成后，通过粘合胶作用使Film和塑胶紧密结合融为一体，由于本身正表面覆耐磨保护膜的PET在最外层，有耐磨和耐刮伤的作用，其表面硬度可达到3H，而且会越摸越亮。

其中注塑材料多为PC、PMMA、PBT等等。

如下图：二、IML的工艺工序裁料---平面印刷---油墨干燥固定---贴保护膜---冲定位孔---热成型---剪切外围形状---材料注塑成型工艺流程如下图：具体说明如下：1)裁料：把卷状的薄膜Film裁剪成已设计好尺寸的方形块，供印刷、成型工序用。

2)平面印刷：根据要求的图标、文字制造成菲林网，在裁剪好的薄膜 Film方形块上印刷图标、文字。

3)油墨干燥固定：把印刷好的薄膜Film方形放置在高温烤炉里干燥，目的是固定IML油墨。

4)贴保护膜：避免在冲定位孔工序时弄花已印刷好的薄膜Film表面，有时需贴上单层或双层保护膜。

5)冲定位孔：热成型的定位孔一定要冲准。

剪切工序的定位孔有时也要事先冲孔。

6)热成型（高压或铜模）：把印刷好的薄膜加热后，用高压机或铜模在预热状态下成型。

7)剪切外围形状：把成型好的立体薄膜的废料剪切掉。

8)材料注塑：把成型后跟前模立体形状一模一样的薄膜放到前模上，注塑出IML成品IMD、IML、IMR、IMF的区分IMD的中文名称：注塑表面装饰技术即IMD（In-Mole Decoration），IMD是目前国际风行的表面装饰技术，主要应用于家电产品的表面装饰及功能性面板，常用在手机视窗镜片及外壳、洗衣机控制面板、冰箱控制面板、空调控制面板、汽车仪表盘、电饭煲控制面板多种领域的面板、标志等外观件上。

IMD工艺流程IMD(In Mould Decoration)是将已印刷好图案的膜片放入金属模具(molud)内，将成形用的树脂注入金属模内与膜片接合,使印刷有图案的膜片与树脂形成一体而固化成产品的一种成形方法。

该工艺具有表面耐腐蚀、耐磨、不脱落、色彩鲜艳、颜色图案可随时更换、表面装饰效果极佳等优点，广泛应用于手机、MP3、家电、仪器仪表等产品的表面装饰。

IMD定义：I IMD解释：IMD的中文名称：模内装饰技术，英文名称：In-Mold Decoration，IMD是目前国际风行的表面装饰技术,表面硬化透明薄膜,中间印刷图案层，背面注塑层，油墨中间,可使产品防止表面被刮花和耐磨擦，并可长期保持颜色的鲜明不易退色。

IMD包含IML,IMF,IMR IML：IN MOLDING LABEL ﹝无拉伸,曲面小，用于2D产品﹞IMF：IN MOLDING FILM ﹝适合高拉伸产品，3D 产品﹞IMR：IN MOLDING ROLLER ﹝产品表面薄膜去掉，只留下油墨在产品表面。

)IML,IMF与IMR区别（表面是否留下一层薄膜）传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头,IMD技术就是在这个基础上应运而生。

由於(IMD) 之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。

世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程。

(IMD)模内装饰是一种相对新的自动化生产工艺，与其他工艺相比(IMD)能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量，增加图像的复杂性和提高产品耐久性优点应用在产品外观上，(IMD)是目前最有效率的方法,它是在薄膜表面上施以印刷、高压成型、冲切，最後与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉...等印刷喷漆制程无法处理的时候,更是使用IMD制程的时机。
