杠杆百分表和千分表使用方法杠杆百分表和千分表使用方法1. 介绍杠杆百分表和千分表是工程测量中常见的精密测量工具，用于测量物体的长度、厚度和间距等。
本文将介绍如何正确使用杠杆百分表和千分表进行测量，并提供一些操作技巧和注意事项。
2. 杠杆百分表的使用方法杠杆百分表是一种基于杠杆原理的测量工具，由两个测量脚和一个可移动杠杆组成。
以下是杠杆百分表的使用方法：1. 将杠杆百分表的脚放置在待测长度的两端，确保脚与被测物体接触紧密。
2. 轻轻旋转杠杆，使其移动至脚与被测物体之间，并使脚与物体之间产生一定的夹持力。
3. 通过读取杠杆上的刻度，确定被测物体的长度。
杠杆刻度通常包括毫米和厘米。
使用杠杆百分表时需要注意以下几点：- 在测量之前，应检查杠杆百分表的零位置是否正确，即测量脚是否完全闭合时刻度是否指向零刻度线。
- 测量时应保持轻柔且稳定的操作力，避免给被测物体造成额外的压力。
- 进行多次测量，并取平均值以提高测量的准确性。
- 避免使用杠杆百分表测量弹性较大的材料，以免引起测量误差。
3. 千分表的使用方法千分表是一种非常精密的测量工具，用于测量极小距离，通常精度可达到千分之一毫米。
以下是千分表的使用方法：1. 将千分表的测量脚放置在待测长度的两端，确保脚与被测物体接触紧密。
2. 轻轻旋转千分表的测量轮，使其与被测物体之间产生一定的夹持力。
需要注意的是，测量轮的旋转方向应与脚的移动方向一致。
3. 通过读取千分表上的刻度，确定被测物体的长度。
千分表通常包括毫米、厘米和千分之一毫米的刻度。
在使用千分表时应注意以下几点：- 在测量之前，应检查千分表的零位置是否正确，即测量脚是否完全闭合时刻度是否指向零刻度线。
- 操作时应保持千分表稳定，避免产生额外的震动和振动。
- 进行多次测量，并取平均值以提高测量的精度。
- 避免使用千分表对硬度较大的材料进行测量，以免损坏测量脚和刻度系统。
4. 总结杠杆百分表和千分表是工程测量中常用的精密测量工具，能够提供较高的测量准确度。
杠杆百分表和千分表使用方法杠杆百分表和千分表使用方法1.引言1.1\t介绍杠杆百分表和千分表的作用和用途1.2\t说明本文档的目的和结构2.杠杆百分表的使用方法2.1\t查看杠杆百分表的刻度和测量范围2.2\t如何正确使用杠杆百分表2.2.1\t将杠杆百分表正确放置在测量目标上 2.2.2\t调整刻度轮，使刻度线与测量目标对齐 2.2.3\t读取杠杆百分表上的测量结果2.3\t杠杆百分表的注意事项2.3.1\t避免过度扭曲杠杆2.3.2\t保持杠杆百分表的清洁和精确性2.3.3\t防止杠杆百分表的损坏3.千分表的使用方法3.1\t千分表的结构和工作原理3.2\t如何正确使用千分表3.2.1\t将千分表置于测量目标上，并调整刻度轮至最小刻度3.2.2\t旋转刻度盘，使测量指针对齐目标3.2.3\t读取千分表上的测量结果3.3\t千分表的注意事项3.3.1\t避免千分表的过度扭曲和不当使用3.3.2\t保持千分表干净和精确3.3.3\t存储千分表时需注意防震和防潮4.附件4.1\t杠杆百分表的示意图4.2\t千分表的示意图5.法律名词及注释5.1\t杠杆百分表：一种用于测量物体长度、厚度等尺寸的测量工具，通过杠杆原理和百分表测量原理实现精确的测量结果。
5.2\t千分表：一种用于测量物体长度、厚度等尺寸的测量工具，通过精细的螺旋机构和千分表测量原理实现更高精确度的测量结果。
6.本文所涉及的法律名词及注释6.1\t杠杆原理：物体在杠杆上平衡的原理，用于测量工具的测量精度。
6.2\t百分表测量原理：利用刻度轮和刻度盘测量物体尺寸，通过百分表的指针读数得出测量结果。
6.3\t精确度：测量工具的测量结果所具备的准确性和精确程度。
6.4\t螺旋机构：千分表中的一种结构，通过螺旋装置实现更高精确度的测量结果。
百分表和千分表的操作规程及维护保养百分表和千分表是常用的测量工具，在工业生产、实验室以及日常生活中都有广泛的应用。
正确的操作规程和维护保养可以保证测量结果的准确性和工具的寿命。
本文将介绍百分表和千分表的操作规程及维护保养要点。
一、百分表的操作规程百分表是通过刻度盘上的刻度与指针进行测量的工具。
下面是百分表的正确操作规程：1. 准备工作：在使用百分表之前，确保工作台面平整，测量物体表面整洁无杂质。
2. 放置物体：将待测物体放置在工作台面上，调整其位置使其与百分表的测量范围相符。
3. 选择合适的百分表：根据待测物体的尺寸和测量要求，选择合适的百分表，并确保其刻度清晰可读。
4. 固定百分表：将百分表固定在测量物体上，确保其稳定不会移动，可以使用吸盘或夹具进行固定。
5. 调整初始位置：将百分表的指针调整到刻度盘的零刻度位置，确保初始位置准确。
6. 进行测量：轻轻旋转百分表的测量齿轮，使指针缓慢移动，当指针与待测物体接触时，读取指针所指位置的刻度值。
保留小数点后的位数。
8. 清洁和保养：使用完毕后，及时清洁百分表表面，确保刻度清晰可读，存放在干燥的环境中，防止生锈和损坏。
二、千分表的操作规程千分表是一种高精度的测量工具，其测量范围更小，精确度更高。
下面是千分表的正确操作规程：1. 准备工作：在使用千分表之前，确保工作台面平整，测量物体表面整洁无杂质。
2. 放置物体：将待测物体放置在工作台面上，调整其位置使其与千分表的测量范围相符。
3. 选择合适的千分表：根据待测物体的尺寸和测量要求，选择合适的千分表，并确保其刻度清晰可读。
4. 固定千分表：将千分表固定在测量物体上，确保其稳定不会移动，可以使用吸盘或夹具进行固定。
5. 调整初始位置：将千分表的指针调整到刻度盘的零刻度位置，确保初始位置准确。
6. 进行测量：小心旋转千分表的测量齿轮，使指针缓慢移动，当指针与待测物体接触时，读取指针所指位置的刻度值。
保留小数点后的位数。
各种测量工具的使用方法及注意事项一、百分表、千分表1、百分表应固定在可靠的表架上，根据测量需要，可选择带平台的表架或万能表架。
2、百分表应牢固地装夹在表架夹具上，但夹紧力不宜过大，以免使装夹套筒变形卡住测杆，应检查测杆移动是否灵活。
夹紧后不可再转动百分表。
3、测量前须检查百分表夹牢又不影响其灵敏度，为此可检查其重复性，即多次提拉百分表测杆略高于工件高度，放下测杆使之与工件接触，在重复性较好的情况下，才可以进行测量。
4、在测量时，应轻轻提起测杆，将工件移至测头下面，缓慢下降测头，使之与工件接触。
不准把工件强迫推入至测头下，也不准急骤下降测头，以免产生瞬时冲击测力，给测量带来误差。
在测头与工件表面接触时，测杆应有0.3~1毫米的压缩量，以保持一定的起始测量力。
5、测杆与被测工件必须垂直，否则将产生较大的测量误差。
6、测量圆柱形工件时，测杆轴线应与圆柱形工件直径方向一致。
7、根据工件的不同，应选择合适形状的测头进行测量。
如可用平测头测量球形的工件，可用球面测头测量圆柱形或平表面工件，可用小测头或曲率很小的球面测头量测凹面或形状复杂的表面。
测量薄工件时须在正反方向上各测量一次，取最小值，以免由于工件弯曲，不能正确反映其尺寸。
8、测量杆上不要加油，以免油污进入表内，影响表的传动机构和测杆移动的灵活性。
二、内径百分表和内径千分表1、在测量前须根据被测工件的尺寸，选用相应尺寸的测头，调整内径千分表零位。
使用后也要对零位，以便观察内径千分表变化情况。
2、在调整及测量工作中，内径百分表的测头应与环规及被测孔径垂直，即在径向找最大值，在轴向找其最小值。
测量槽宽时，在径向及轴向找其最小值。
具有定心器的内径百分表在测量量内孔时，只要将仪器按孔的轴线方向来回摆动，其最小值即为孔的直径。
3、内径千分表读数值的精度比内径百分表高，更应注意使用不当带来的影响。
4、测量杆外面是套管，套管外还有塑料管，手只能捏在塑料管上，不要将人体的热传到内径千分表测量杆上。
千分表的使用方法图解千分表跟百分表一样，都是属于长度测量工具，不过它的精度要比百分表高，精度可达到0.001mm，目前千分表已经被广泛应用于测量工件的几何形状误差及位置误差等。
一、千分表概述千分表是通过齿轮或杠杆将一般的直线位移（直线运动）转换成指针的旋转运动，然后在刻度盘上进行读数的长度测量仪器。
二、千分表的结构千分表的结构如下：1——主指针；2——转数指示盘；3——防尘帽；4——表盘；5——转数指针；6——表圈；7——套筒；8——量杆；9——测头；三、千分表的种类1、表盘千分表1）刻度为0.01mm的千分表测量轴移动1mm相当于长轴转动一圈，测量范围有5mm、10mm不等。
2）刻度为0.001mm的千分表测量轴移动0.2mm相当于长轴转动一圈，测量范围有1mm、2mm、5mm不等。
2、杠杆式千分表杠杆式千分表中，一般有按照0.01mm分度，测量范围为0.5mm、0.8mm的千分表以及按照0.002mm分度，测量范围为0.2mm、0.28mm的千分表。
3、电子数显千分表。
4、数显测厚千分表。
5、数显内径千分表。
四、正确使用千分表的方法1、将表固定在表座或表架上，稳定可靠。
装夹指示表时，夹紧力不能过大，以免套筒变形卡住测杆。
2、调整表的测杆轴线垂直于被测平面，对圆柱形工件，测杆的轴线要垂直于工件的轴线，否则会产生很大的误差并损坏指示表。
3、测量前调零位。
绝对测量用平板做零位基准，比较测量用对比物（量块）做零位基准。
调零位时，先使测头与基准面接触，压测头使大指针旋转大于一圈，转动刻度盘使0线与大指针对齐，然后把测杆上端提起1-2mm再放手使其落下，反复2-3次后检查指针是否仍与0线对齐，如不齐则重调。
4、测量时，用手轻轻抬起测杆，将工件放入测头下测量，不可把工件强行推入测头下。
显著凹凸的工件不用指示表测量。
5、不要使测量杆突然撞落到工件上，也不可强烈震动、敲打指示表。
6、测量时注意表的测量范围，不要使测头位移超出量程，以免过度伸长弹簧，损坏指示表。

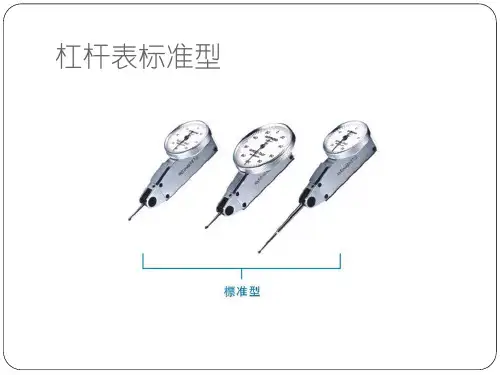

杠杆百分表和千分表使用方法笨小狼收集杠杆百分表杠杆百分表又被称为杠杆表或靠表，是利用杠杆-齿轮传动机构或者杠杆-螺旋传动机构,将尺寸变化为指针角位移,并指示出长度尺寸数值的计量器具.用于测量工件几何形状误差和相互位置正确性，并可用比较法测量长度。
杠杆百分表目前有正面式、侧面式及端面式几种类型.杠杆百分表的分度值为0.01mm,测量范围不大于1mm.它的表盘是对称刻度的.杠杆百分表可用于测量形位误差,也可用于比较测量的方法测量实际尺寸,还可以测量小孔、凹槽、孔距、坐标尺寸等.在使用时应注意使测量运动方向与测头中心线垂直，以免产生测量误差。
对此表的易磨损件，如齿轮、测头、指针、刻度盘、透明盘等均可按用户修理需要供应。
体积小、精度高，适应于一般百分表难以测量的场所杠杆千分表同之，只是精度上的区别一、使用注意事项1、千分表应固定在可靠的表架上，测量前必须检查千分表是否夹牢，并多次提拉千分表测量杆与工件接触，观察其重复指示值是否相同。
2、测量时，不准用工件撞击测头，以免影响测量精度或撞坏千分表。
为保持一定的起始测量力，测头与工件接触时，测量杆应有0.3～0.5mm的压缩量。
3、测量杆上不要加油，以免油污进入表内，影响千分表的灵敏度。
4、千分表测量杆与被测工件表面必须垂直，否则会产生误差。
5、杠杆千分表的测量杆轴线与被测工件表面的夹角愈小，误差就愈小。
如果由于测量需要，α角无法调小时（当α>15°），其测量结果应进行修正。
从图1可知，当平面上升距离为α时，杠杆千分表摆动的距离为b，也就是杠杆千分表的读数为b，因为b>α，所以指示读数增大。
具体修正计算式如下：α=bcosa例、用杠杆千分表测量工件时，测量杆轴线与工件表面夹角α为30°，测量读数为0.048mm，求正确测量值。
解α=bcosa=0.048×cos30°=0.048×0.866=0.0416（mm）图1 杠杆千分表测杆轴线位置引起的测量误差二、杠杆百分表体积较小，适合于零件上孔的轴心线与底平面的平行度的检查，如图2所示。
百分表原理及使用方法百分表原理及使用方法⒈引言百分表（也称为千分表）是一种用来测量小距离的精密测量工具。
它通常由一个固定支架和一个可移动支架组成，可通过调节可移动支架的位置来实现测量。
本文将介绍百分表的原理以及如何正确使用百分表进行测量。
⒉百分表原理百分表的作用原理基于机械力传递和放大。
当百分表的可移动支架接触到被测物体时，被测物体的受力会通过支撑杠杆传递给指针系统，从而引起指针的偏转。
百分表的固定支架上通常有一个刻度盘，可以读取指针的偏转量，从而得出被测物体的尺寸。
⒊百分表的结构百分表通常由以下几个部件组成：●读数机构：包括固定支架、可移动支架和指针系统。
固定支架上有一个刻度盘，可移动支架上则有一个可调节的探针。
●控制机构：用于控制可移动支架的移动，通常由一个旋钮或螺旋杆实现。
●支撑杆：连接固定支架和可移动支架的杆状结构，用于传递受力。
●探针：可调节的探针用于接触被测物体。
⒋百分表的使用步骤以下是使用百分表进行测量的基本步骤：●将固定支架放置在稳定的表面上，并将刻度盘对准需要测量的位置。
●调节可移动支架的位置，使探针与被测物体接触。
●通过旋钮或螺旋杆控制可移动支架的移动，直到探针与被测物体达到所需的接触压力。
●观察指针的偏转量，并读取刻度盘上的测量结果。
●按需进行测量值的修正，例如考虑外部因素（如温度、压力）对测量结果的影响。
●完成测量后，将可移动支架移动回固定位置，保持百分表的初始状态。
⒌注意事项在使用百分表进行测量时，需要注意以下几点：●确保百分表与被测物体的表面光滑清洁，以确保准确的接触。
●保持稳定的测量环境，避免外部干扰因素对测量结果的影响。
●避免过度施加力量，以免损坏百分表的刻度盘和指针系统。
●定期进行校准，确保百分表的准确性和可靠性。
附件：本文档涉及无附件。
法律名词及注释：⒈无。
杠杆百分表和千分表使用方法杠杆百分表使用方法1.引言杠杆百分表，也称为游标卡尺，是一种用于精确测量线性尺寸的工具。
它由主尺和游标尺组成，可以测量小于主尺最小分度值的尺寸。
本章将介绍杠杆百分表的使用方法。
2.准备工作a.检查杠杆百分表的整体状况，确保无任何损坏或松动的部件。
b.清洁测量面并确保其平整，避免在使用中引入误差。
c.使用调整螺旋确保游标的位置正确，并使游标尺能够闭合。
3.测量步骤a.将要测量的物体放置在杠杆百分表的测量面之间，确保物体与测量面平行。
b.轻轻旋转调整螺旋，使游标尺与物体接触。
c.在游标尺上读取与主尺上对应分度线对齐的数值，即为测量结果。
4.注意事项a.在测量之前，确保杠杆百分表的测量面和物体表面都清洁，以避免误差。
b.使用过程中，要保持手持稳定，避免震动或移动，以获得准确的测量结果。
c.当读取测量结果时，要注意游标尺与主尺的对齐情况，以避免误读。
千分表使用方法1.引言千分表，也称为螺旋测微器，是一种用于高精度测量小尺寸的工具。
它通过螺旋机构实现测量，并具有较高的精度和灵敏度。
本章将介绍千分表的使用方法。
2.准备工作a.检查千分表的整体状况，确保各个部件无损坏或松动。
b.清洁测量面并确保其平整，避免在使用中引入误差。
c.确保千分表的刻度板清晰可读，并调整零位。
3.测量步骤a.将要测量的物体放置在千分表的测量面之间，确保物体与测量面平行。
b.缓慢旋转千分表的螺旋旋钮，使螺旋测微器和物体接触。
c.在刻度板上读取与零位对齐的数值，即为测量结果。
4.注意事项a.在测量之前，确保千分表的测量面和物体表面都清洁，以避免误差。
b.使用过程中，要保持手持稳定，避免震动或移动，以获得准确的测量结果。
c.当读取测量结果时，要注意刻度板上的数值和螺旋旋钮的位置，以避免误读。
本文档涉及附件：附件1：杠杆百分表实物照片附件2：千分表实物照片本文所涉及的法律名词及注释：1.杠杆百分表：一种用于测量线性尺寸的工具，由主尺和游标尺组成。
百分表、千分表的使用方法步骤内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.当量杆移动1毫米时，这一移动量通过齿条、轴齿轮1、齿轮和轴齿轮2放大后传递给安装在轴齿轮2上的指针，使指针转动一圈。
若圆刻度盘沿圆周印制有100个等分刻度，每一分度值即相当于量杆移动0.01毫米，则这种表式测量工具常称为百分表。
若增加齿轮放大机构的放大比，使圆表盘上的分度值为0.001毫米或0.002毫米，则这种表式测量工具即称为千分表，二者的原理是相同的，其使用方法如下：1、将百分表、千分表固定在表座或表架上，稳定可靠。
装夹指示表时，夹紧力不能过大，以免套筒变形卡住测杆。
（如图1）图 1 图 22、为了使百分表能够在各种场合下顺利地进行测量，例如在车床上测量径向跳动、端面跳动（如图2）时，应把百分表装夹在磁性表架或万能表架上来使用。
表架应放在平板、工作台或某一平整位置上。
百分表在表架上的上、下、前、后位置可以任意调节。
使用时注意，百分表的触头应垂直于被检测的工件表面。
3、百分表装夹后，在未松开紧固套之前不要转动表体，如需转动表的方向时应先松开紧固套。
测量前调零位。
绝对测量用平板做零位基准，比较测量用对比物（量块）做零位基准。
调零位时，先使测头与基准面接触，压测头使大指针旋转大于一圈，转动刻度盘使0线与大指针对齐，然后把测杆上端提起1-2mm再放手使其落下，反复2-3次后检查指针是否仍与0线对齐，如不齐则重调。
4、测量时，应轻轻提起测杆，把工件移至测头下面，缓慢下降，测头与工件接触，不准把工件强迫推人至测头下，也不得急剧下降测头，以免产生瞬时冲击测力，给测量带来测量误差。
5、用百分表校正或测量工件时，应当使测量杆有一定的初始测量压力。
