施工图审查要点及注意事项PPT演示文稿

施工图审查要点及注意事项PPT演示文稿
筑规范》GB50025—2004第8.4.5条、9.1.1条等。
21
2、普通条文： 2.1 抗浮设防水位绝对高程，及相当于设计标高（m）
12SG121—1第4.1.4条。 2.2 抗浮措施：12SG121—1第8.3.3条、11.4条（停止降 水
时间等）。 2.3 基础所在持力层及承载力特征值，以及桩端所在持力
17
5．1．4—2 采用，计算罕遇地震作用时，特征周期 应增加0.05s。 注：周期大于6.0s 的建筑结构所采用的地震影响系 数应专门研究。
1.2 GB50007—2011第10.2.1条、9.1.9条、10.3.2条。 10.2.1基槽（坑）开挖到底后，应进行基槽（坑）检验。
当发现地质条件与勘察报告和设计文件不一致、或 遇到异常情况时，应结合地质条件提出处理意见。 9.1.9 基坑土方开挖应严格按设计要求进行，不得超挖。 基坑周边堆载不得超过设计规定。土方开挖完成后 应立即施工垫层，对基坑进行封闭，防止水浸和暴 露，并应及时进行地下结构施工 10.3.2 基坑开挖应根据设计要求进行监测，实施动态 设计和信息化施工。
18
19
1.3 建筑结构安全等级，结构重要性系数，GB50153— 2008（工程结构可靠性设计统一标准）第3.2.1条， 对重要 的结构附录A; A.1.1条。
3.2.1 工程结构设计时，应根据结构破坏可能产生的 后果(危及人的生命、造成经济损失、对社会或 环境产生影响等)的严重性，采用不同的安全等 级。工程结构安全等级的划分应符合表3.2.1 的规定。
14
15
16
第一部分：结构总说明部分
一、结构设计总说明： 部分结构总说明，不够完善，深度不够。
1、 强制性条文： 1.1 GB50011—2010第3.9.4条、5.1.4条不够完善（烈度、

施工方案审核要点课件

施工方案审核要点课件

03
施工方案审核规范与标准
国家相关法规与标准
01
建筑法、安全生产法、建设工程 质量管理条例等国家层面的法规
02
施工规范、施工质量验收规范、 施工安全规范等标准
行业相关规范与标准
建筑行业标准、规范 和规程
专业工程标准、规范 和规程
施工行业标准、规范 和规程
企业内部审核制度与流程
企业内部施工方案审核制度
人员的安全。
案例二：某地铁工程盾构施工方案审核
总结词：专业、细致、创新
审核施工方案中的盾构机选型、安装、调试、使用等环节 是否合理，是否符合相关规范和实际施工需要。
详细描述
审核施工方案中的安全措施是否全面、细致，是否能够应 对盾构施工中的各种安全隐患。
审核施工方案是否针对盾构施工的特点进行详细分析，是 否有针对性地进行技术准备和施工安排。
施工现场审核
总结词
安全性、文明施工、环境保护
详细描述
检查施工现场是否符合安全要求，是否存在安全隐患和事故风险，是否采取了有 效的文明施工和环境保护措施。
施工组织审核
总结词
科学性、合理性、可操作性
详细描述
检查施工组织方案是否科学、合理，是否符合工程实际情况和施工计划，是否具备可操作性，是否存在人员和资 源的浪费。
案例一：某高层建筑基础施工方案审核
01
02
03
04
审核施工方案中使用的标准、 规范是否正确，是否符合国家
及地方的相关规定。
审核施工方案的施工工艺流程 是否科学、合理，是否符合实
际情况。
审核施工方案中使用的材料、 设备是否符合设计要求，是否
满足施工需要。
审核施工方案的安全措施是否 得当，是否能够保障施工现场

施工技术资料审查要点

施工技术资料审查要点
材料、设备出厂合格证书及进场检（试）验报告 制冷、空调、水管道强度试验、严密性试验记录 制冷设备运行调试记录 通风、空调系统调试记录 隐蔽工程验收记录
23
质量控制资料（A-4册 智能建筑）
材料、设备出厂合格证及技术文件及进场检（试） 验报告
系统功能测定及设备调试记录 系统技术、操作和维护手册 系统管理、操作人员培训记录 系统检测报告 隐蔽工程验收记录
18
质量验收资料（C册）
桩基质量验收资料 深基坑支护质量验收资料 地基与基础质量验收资料 钢结构质量验收资料 主体结构质量验收资料 幕墙质量验收资料 建筑装饰装修质量验收资料 建筑屋面质量验收资料 建筑工程质量验收监督综合表
19
2、安装资料目录
20
质量控制资料 （A-1册 建筑给排水与采暖）
（3）、进口钢筋，凡焊接者还应有化学成份试验报告。 （4）、材料合格证的转抄件必须注明厂家、数量及原合
格证编号。 （5）、所有钢筋出厂合格证，必须由该工程的技术负责
人在结论栏中批注是否可以使用及使用范围，注明使用的 部位及数量。 （5）、型钢须有出厂证明，材质必须符合设计要求，对 质量有疑异时，必须抽样检验，合格后方能使用。 （6）、对质量有疑异的钢材，必须经抽样检验，合格后 方可使用。对质量有疑异主要是指：①对质量证明文件有 疑异时的钢材；②质量证明文件不全的钢材；③证明书中 的项目少于设计要求的钢材。
当设计无具体要求时，对一、二级抗震等级，检验所得的 强度实测值应符合下列规定：（目的是为了保证在地震作 用下，结构某些部位出现塑性铰以后，钢筋具有足够的变 形能力）
A、钢筋的抗拉强度实测值与屈服强度实测值的比值不应小 于1.25；
B、钢筋的屈服强度实测值与强度标准值的比值不应大于 1.3。

施工图审查要点宣贯PPT课件

施工图审查要点宣贯PPT课件
第4页/共38页
一、审查要点编制目的
（四）、减少技术争议 不影响技术进步
△ 突出审查重点，避免面面俱到； △ 强制性条文严格把关，违反都必须纠正； △ 本要点中的非强制性条文，对具体工程有合理措施及依据 可通过； △ 采用新技术、新工艺、新材料不符合现行强制性标准的， 应有拟采用单位提请建设单位组织专题论证，报批准标准的建 设行政主管部门或国务院有关主管部门审定； △ 采用国际标准或者国外标准，现行强制性标准未做规定的， 建设单位应当向国务院建设行政主管部门或者国务院有关行政 主管部门备案。
第9页/共38页
二、审查要点内容
（二）、国家法律、法规、规章
（1）由全国人大通过并由国家主席签署的国家法律，如《中 华人民共和国建筑法》、《中华人民共和国标准化法》；
（2）由国务院总理签署发布的行政法规，如《建设工程质量 管理条例》、《建设工程勘察设计管理条例》;
（3）由国务院各部门发布的部门规章如建设部（现住建部） 发布的《民用建筑节能管理规定》等。
△ 不同标准间不一致的，如《高层民用建筑设计防火规范》
GB50045-95（2005版）第8.1.3条1款规定，长度超过20m的 内道应设排烟设施，为强条。而《人民防空工程设计防火规范》 GB50098-2009第6.1.2条4款，长度大于20m的疏散过道设排 烟设施为非强条。两者不一致，故将GB50098-2009第6.1.2条 4款非强条列入审查要点。
（三）、《高层建筑设计防火规范》GB50045-95 （2005年版）（以下简称“高规”）
（1）8.2.2.5：净空高度小于12m的中庭可开启的外窗或高 侧窗的面积不应小于该中庭地面积的5%；8.4.2.3：中庭体积 小于或等于17000m³时，其排烟量按其体积的6次/h换气计算； 中庭体积大于17000m³时，其排烟量按其体积的4次/h换气计 算，但最小排烟量不应小于102000m³/h。

工程资料：施工技术资料审查要点PPT文档共146页

工程资料：施工技术资料审查要点PPT文档共146页

61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
工程资料：施工技术资料审查要点
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。

课件—施工前期报审文件审查要点(变电站工程各项目部必看项)

课件—施工前期报审文件审查要点(变电站工程各项目部必看项)
8、重大安全风险作业项目是否与报审的《三级及以上(yǐshàng)施工安全风险识别 、评估和预控清册》一致。
精品文档
SAQB3：主要(zhǔyào)施工机械 / 工器具 / 安全防护用品（用具） 报审表
审查要点： 一、施工机械
1、施工机械除合格证外，还应附施工单位设备管理部门出具定期维 修保养记录（一般的为一年/次，使用频率很高的机械半年/次） 2、土建单位报审至少包括：搅拌机、木工圆盘锯、切割机、钢筋弯曲机、 切断机、调直机、绞丝机/电渣压力焊机（根据工程钢筋对接方式确定）、 电焊机（至少2台）、CO2气体保护焊机（预制管桩施工有）、潜水泵（至 少4只）、振动泵（至少4只）、收光机、平板振动机、打夯机（至少2台） 3、电气单位至少报审：电焊机、切割机、钻床（或液压开孔机）、液压压接 机、真空泵、滤油机、SF6气体回收装置 4、线路工程至少报审：电焊机（2台）、潜水泵（至少4只）、振动泵、
施工前期(qiánqī)报审文件审查要点 （变电工程）
南京项目部
2016年2月
精品文档
SXMB1：施工(shī gōng)项目部主要管理人员资格报审表
审查要点(yàodiǎn)： 1、管理人员必须报审：项目经理、项目总工、技术员、安全员（必 须专职）、质检员（必须专职）、造价员、资料信息员、材料员、 综合管理员等9人，其中资料信息员、材料员、综合管理员可不附资格证件。 2、项目经理应报审注册建造师+安全B证，安全员应报审安全C证。（建造 师应有三年一次的延续注册手续和继续教育证明）
3、项目经理、项目总工、安全员、质检员应报审省级电力公司颁发的安全质量
培训证书（有效期2年）。 4、创优/流动红旗项目，项目经理、项目总工、质检员还应报审标准工艺培
训证书。

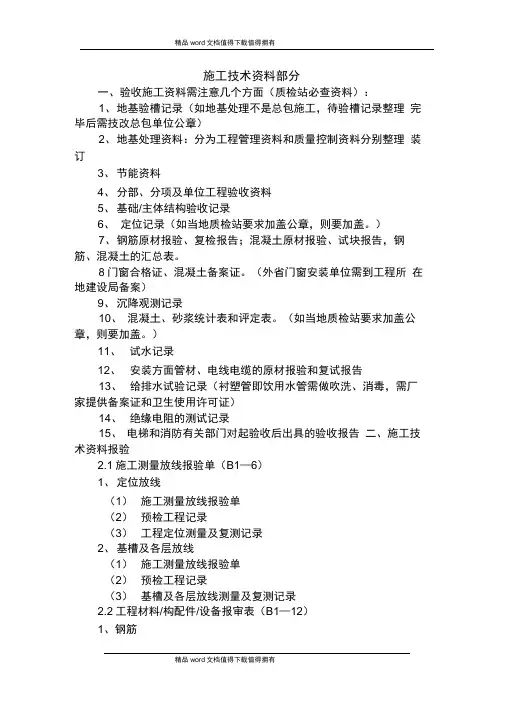

施工技术资料及注意要点

施工技术资料部分一、验收施工资料需注意几个方面（质检站必查资料）：1、地基验槽记录（如地基处理不是总包施工，待验槽记录整理完毕后需技改总包单位公章）2、地基处理资料：分为工程管理资料和质量控制资料分别整理装订3、节能资料4、分部、分项及单位工程验收资料5、基础/主体结构验收记录6、定位记录（如当地质检站要求加盖公章，则要加盖。

）7、钢筋原材报验、复检报告；混凝土原材报验、试块报告，钢筋、混凝土的汇总表。

8门窗合格证、混凝土备案证。

（外省门窗安装单位需到工程所在地建设局备案）9、沉降观测记录10、混凝土、砂浆统计表和评定表。

（如当地质检站要求加盖公章，则要加盖。

）11、试水记录12、安装方面管材、电线电缆的原材报验和复试报告13、给排水试验记录（衬塑管即饮用水管需做吹洗、消毒，需厂家提供备案证和卫生使用许可证）14、绝缘电阻的测试记录15、电梯和消防有关部门对起验收后出具的验收报告二、施工技术资料报验2.1施工测量放线报验单（B1—6）1、定位放线（1）施工测量放线报验单（2）预检工程记录（3）工程定位测量及复测记录2、基槽及各层放线（1）施工测量放线报验单（2）预检工程记录（3）基槽及各层放线测量及复测记录2.2工程材料/构配件/设备报审表（B1—12）1、钢筋（1 ）工程材料/构配件/设备报审表（2）钢筋材质单（3）见证取样试验委托单（4）钢筋复试报告2、水泥（1 ）工程材料/构配件/设备报审表（2）水泥合格证、检验报告（3）见证取样试验委托单（4）水泥复试3天、28天报告3、砼（1 ）工程材料/构配件/设备报审表（2）商品砼厂家提供的预拌砼出厂证明书、配比单、水泥、砂、石、粉煤灰及各种外加剂材料检验报告（3）28天后的商品砼出厂合格证、28天水泥检验报告、28天标养砼试块试验报告4、砂（1 ）工程材料/构配件/设备报审表（2）见证取样试验委托单（3）砂子检验报告5、石（1 ）工程材料/构配件/设备报审表（2）见证取样试验委托单（3）石子检验报告6、塑钢窗（1 ）工程材料/构配件/设备报审表（2）塑钢窗型材合格证及检验报告（3）塑钢窗成品合格证及检验报告（4）见证取样试验委托单（5）塑钢窗三项物理性能试验（6）塑钢门窗备案表7、防水材料（1 ）工程材料/构配件/设备报审表（2）防水材料合格证及检验报告（3）见证取样试验委托单（4）防水材料复试报告&止水条（1 ）工程材料/构配件/设备报审表（2）止水条合格证及检验报告（3）见证取样试验委托单（4）止水条复试报告9、锚固剂（1 ）工程材料/构配件/设备报审表（2）合格证及检验报告（3）见证取样试验委托单（4）植筋检测报告10、砂浆砼防水剂（1 ）工程材料/构配件/设备报审表（2）使用备案证书（3）合格证及检验报告11、防冻剂（1 ）工程材料/构配件/设备报审表（2）使用备案证书（3）合格证及检验报告（4）见证取样试验委托单（5）防冻剂复试报告12、腻子粉（1 ）工程材料/构配件/设备报审表（2）合格证及检验报告13、内墙涂料（1 ）工程材料/构配件/设备报审表（2）合格证及检验报告14、木质防火门（1 ）工程材料/构配件/设备报审表（2）营业执照和产品型式认可证书（3）消防产品合格证及检验报告15、墙地砖（1 ）工程材料/构配件/设备报审表（2）合格证及检验报告（3）见证取样试验委托单（4）墙地砖复试报告16、不锈钢焊管（1 ）工程材料/构配件/设备报审表（2）合格证及检验报告17、楼梯扶手（1 ）工程材料/构配件/设备报审表（2）合格证及检验报告18、楼梯焊管及扁钢（1 ）工程材料/构配件/设备报审表（2）合格证及检验报告19、矿棉板（1 ）工程材料/构配件/设备报审表（2）合格证及检验报告（3）质量体系认证证书20、岩棉管（1 ）工程材料/构配件/设备报审表（2）合格证及检验报告21、吊顶轻钢龙骨（1 ）工程材料/构配件/设备报审表（2）合格证及检验报告22、空调百叶窗（1 ）工程材料/构配件/设备报审表（2）合格证及检验报告23、外墙面漆、底漆、腻子（1 ）工程材料/构配件/设备报审表（2）合格证及检验报告24、电焊条（1 ）工程材料/构配件/设备报审表（2）合格证2.3工程报验单（B1—7）2.3.1 土建工程（一）基础、主体1、土方开挖（1）工程报验单（2）土方开挖工程质量验收记录2、褥垫层（1）工程报验单（2）砂和砂石检验批质量验收记录（3）隐蔽工程验收记录3、地基验槽报验（1）地基验槽记录（2）桩基检测报告（或地基钎探记录）4、砌筑（1）工程报验单（2）砖砌体工程检验批质量验收记录（3）隐蔽工程验收记录（墙体拉结筋）5、模板（1）工程报验单（2）预检工程验收记录（3）现浇结构模板安装检验批质量验收记录6、钢筋（1）工程报验单（2）钢筋原材料检验批质量验收记录（3）钢筋加工检验批质量验收记录（4）钢筋连接检验批质量验收记录（附：钢筋连接试验报告）（5）钢筋安装检验批质量验收记录（6）隐蔽工程验收记录7、砼（1）工程报验单（2）开盘鉴定（3）砼浇灌申请书（4）砼工程施工记录（5）砼坍落度检查记录（6）冬期砼搅拌及浇灌测温记录（冬期施工砼和大体积砼在浇筑时，根据规范规定设置测温孔。

施工技术资料审查要点

8
下列项目须进行见证取样和送检：
（1）用于承重结构的混凝土试块； （2）用于承重墙体的砌筑砂浆试块； （3）用于承重结构的钢筋及连接接头试块； （4）用于承重墙的砖和混凝土小型砌块； （5）用于拌制混凝土和砌筑砂浆的水泥； （6）用于承重结构的混凝土中使用的掺加剂、外加剂； （7）地下、屋面、厕浴间使用的防水材料； （8）国家规定必须实行见证取样和送检的其它试块、
7、对工程资料进行涂改、伪造、随意抽撤或损毁、 丢失的，应按有关法规予以处罚，情节严重的，依 法追究法律责任。
10
四、建筑工程施工资料的分类与归 类整理
1、资料的分类 建筑工程施工资料管理是一项系统性工作，内容
庞大而复杂。为了适应《建筑工程施工质量验收 统一标准》及相关系列标准的规定，同时也为了 便于资料搜集、整理和管理，应对施工资料进行 分类。建筑工程施工资料分为三大类：质量控制 资料（A册）、技术管理资料（B册）、质量验收 资料（C册）。
16
技术管理资料（B册）
现场质量管理制度
质量责任制
主要专业工种操作上岗证书
分包方资质与分包单位的管理制度
施工图审查情况
地质勘察资料
施工组织设计、施工方案及审批
施工技术标准
工程质量检验制度
搅拌站及计量设置
现场材料、设备存放与管理
施工合同
施工许可证、规划许可证
17
工程开工及竣工报告 图纸会审、设计变更、洽商记录 技术交底 工程定位记录、轴线标高复核记录 见证取样备案表 见证取样计划 同条件养护试块留置计划 检验批划分计划 施工记录 施工日记 竣工图
的必然方向。然而，为了明确资料中所反映的各责
任人，计算机形成的施工资料尚应采用“内容打印，
手工签名”的方式。施工资料的照片部分（含底片）

工程技术资料审查要点

12
安全施工组织设计
13
安全技术措施
14
专项施工方案
工程技术资料审查3-3.1施工单位房屋建筑工程过程管理资料（土建部分）
序号
资料名称
检查情况
审查要点
符合要求情况
备注
有
无
符合
基本符合
不符合
1
原材料、半成品、成品质量证明文件
1、水泥出厂合格证、质量保证书和复试报告
出厂合格证、质保书日期、签章、见证取样复试结果
符合要求情况
备注
有
无
符合
基本符合
不符合
1
监理合同
工程名称是否与其他施工文件一致、是否备案、甲乙双方签章手续是否完备、有无附加协议
2
监理单位营业执照
是否年审、复印件是否加盖公章、是否在有效期内
3
监理单位资质证书
是否年审、资质等级情况、复印件是否加盖公章、是否在有效期
4
总监任命书
是否具备执业资格签章是否完备、与投标文件是否一致
无
符合
基本符合
不符合
14
平行检查记录
部位、工序、数据、结论、监理检查人签字
15
见证记录
时间、见证事项、内容、见证人签字
16
监理月报
内容是否符合监理规范要求、总监是否签字
17
质量缺陷及事故处理文件
缺陷部位、原因、程度，处理方案是否经有关人员签批、处理结果如何
16
基础分部质量评估报告
工程名称、评估结果、总监是否签字、单位技术负责人是否审批
序号
资料名称
检查情况
审查要点
符合要求情况
备注
有
无
符合

施工技术资料收集整理课件.ppt

8、施工技术资料应以打印或印刷为主。 纸质载体幅面为A4，若手工书写必须 用蓝黑或碳素墨水。
2020-6-4
谢谢阅读
5
资料组成
1. 施工管理资料：是施工阶段各方责任主体 对施工过程采取组织、技术、质量措施进行 管理，实施过程控制，记录施工过程中组织、 管理、监督实体形成情况资料文件的统称。 主要包含工程质量管理、施工记录、材质证 明文件、施工试验等内容。
散装仓号、出厂日期等进行检查，并应
对其强度、安定性及其他必要的性能指
标进行复验，其质量必须符合现行国家
标准《硅酸盐水泥、普通硅酸盐水泥》 GB175的规定。
2、钢筋混凝土结构、预应力混凝土结构
中，严禁使用含氯化物的水泥。
2020-6-4
谢谢阅读
25
混凝土中氯化物和碱的总含量应符合 现行国家标准《混凝土结构设计规范》 GB50010和设计的要求。原材料应检 测氯化物、碱含量并计算总含量。
冷拉钢筋：每批冷拉钢筋应做2个拉伸试验，
2个弯曲试验；
2020-6-4
谢谢阅读
23
冷拔螺旋钢筋：拉伸试验应逐盘检验取1个 试件，弯曲试验每批2个试件；
冷轧带肋钢筋：拉伸试验应逐盘检验取1个 试件，弯曲试验每批2个试件；
2020-6-4
谢谢阅读
24
水泥
1、水泥进场时应提供产品合格证、出厂 检验报告；应对其品种、级别、包装或
2020-6-4
谢谢阅读
21
（8）、预应力混凝土用钢绞线应成批验 收，每批钢绞线由同一牌号、同一规格、 同一生产工艺捻制的钢绞线组成，每批质 量不大于60t。供方每一交货批钢绞线的实 际强度不高于其抗拉强度级别200MPa。
（9）、预应力混凝土用钢丝应成批验收， 每批钢丝由同一牌号、同一规格、同一加 工状态的钢丝组成，每批质量不大于60t。
