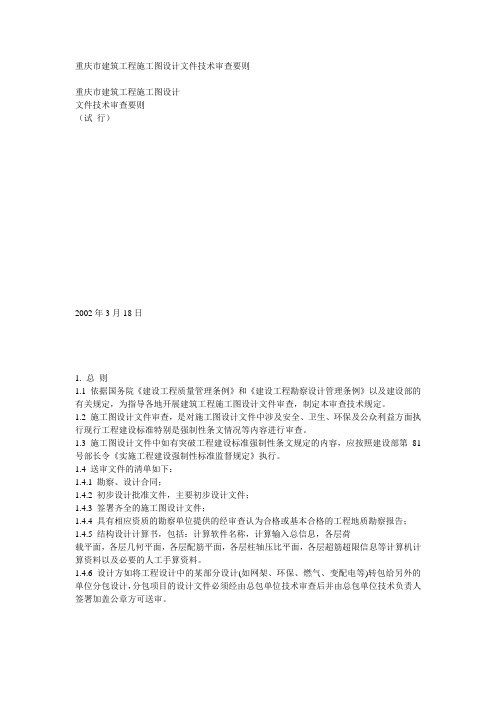

重庆市建筑工程施工图设计文件技术审查要则重庆市建筑工程施工图设计文件技术审查要则（试行）2002年3月18日1. 总则1.1 依据国务院《建设工程质量管理条例》和《建设工程勘察设计管理条例》以及建设部的有关规定，为指导各地开展建筑工程施工图设计文件审查，制定本审查技术规定。
1.2 施工图设计文件审查，是对施工图设计文件中涉及安全、卫生、环保及公众利益方面执行现行工程建设标准特别是强制性条文情况等内容进行审查。
1.3 施工图设计文件中如有突破工程建设标准强制性条文规定的内容，应按照建设部第81号部长令《实施工程建设强制性标准监督规定》执行。
1.4 送审文件的清单如下：1.4.1 勘察、设计合同；1.4.2 初步设计批准文件，主要初步设计文件；1.4.3 签署齐全的施工图设计文件；1.4.4 具有相应资质的勘察单位提供的经审查认为合格或基本合格的工程地质勘察报告；1.4.5 结构设计计算书，包括：计算软件名称，计算输入总信息，各层荷载平面，各层几何平面，各层配筋平面，各层柱轴压比平面，各层超筋超限信息等计算机计算资料以及必要的人工手算资料。
1.4.6 设计方如将工程设计中的某部分设计(如网架、环保、燃气、变配电等)转包给另外的单位分包设计，分包项目的设计文件必须经由总包单位技术审查后并由总包单位技术负责人签署加盖公章方可送审。
2. 建筑专业2.1 一般规定根据建筑工程项目规模、平面功能、建筑高度、层数、使用性质、火灾危险性、疏散和扑救难度，审查建筑分类、耐火等级、材料选用等是否正确；是否满足各类建筑专项设计标准、规范在安全、消防方面的要求。
2.2 首页（包括设计说明）2.2.1 设计文件是否符合批准的初步设计内容及批文要求。
主要技术指标是否符合规划条文要求。
2.2.2 建筑规模、性质、建筑类别、耐火等级、抗震设防烈度、屋面防水等级、人防工程等级的确定是否准确。
2.2.3 材料做法说明是否交待清楚。
2.2.4 门窗表是否交待清楚。
重庆市建筑工程初步设计文件技术审查要点（节能与绿色建筑部分）（2020年版）重庆市住房和城乡建设委员会月7年2020．第二篇技术审查部分10 建筑节能与绿色建筑综合篇章审查要点审查内容项目序号设计文件2复核建筑设计总说明、装修一览表等内容与节能、绿色建筑设计一致。
设计采用的标准、规范是否齐全、正确，版本是否有效。
1围护结构各部位选用保温材料的热工参数是否正确、选用的材料是否2符合相关标准的要求和管理规定。
非透光围护结构（包括凸窗上下侧板非透明部分、玻璃幕墙建筑的冷3热桥等）是否采取节能措施开2项目审查内容序号基本报告等相符。
情况表DBJ50-071-2020：居住建筑《居住建筑节能65%（绿色建筑）设计标准》10.1.21 涉及超高超大建筑应提供专项论证材料及论证结论。
绿色建筑4.1.2条的规定。
1 场地选址设计应符合4.1.1、4.1.5条的规定。
4.1.4、4.1.3、2 总平面及竖向设计应符、3审查内容序号项目6.1.1条的规定。
1 水资源规划方案应符合6.3.6条的规定。
2 场地雨水径流控制应符合6.1.3条、 6.2.3的规定。
生活给水泵应符合6.1.2条、36.3.2条的规定。
4 用水器具采用节水型产品应符合6.2.1条的规定。
5 供水方式选择应符合给排水专 6.3.3条的规定。
6 避免管网漏损措施应符合业节能与4审查内容项目序号条的规定。
11 吸收式冷（温）水机组性能系数应符合8.2.9 条的规定。
燃气热水器、供暖炉、锅炉热效率应符合8.2.1012条的规定。
风机、水泵的能效值及设计工况效率应符合8.2.1213条的规定。
厨房局部机械排风应符合8.2.1614条的规定。
）应符合8.2.1715 风道系统单位风量耗功率（Ws 条的规定。
设备和管道的保温应符合8.2.18~8.2.20165审查内容项目序号条规定。
乙类建筑围护结构热工性能应符合4.2.29条规定。
凸窗非透明板传热系数应满足标准4.2.610条规定，并进行结露、冷4.2.711 建筑围护结构保温和隔热设计应符合凝、内表面最高温度验算。
感谢你的观看重庆市建筑工程施工图设计文件技术审查要点（征求意见稿）重庆市城乡建设委员会二○一八年十月目录第一篇行政审查部分 1第二篇技术审查部分 21 总则 22 总平面专业审查要点 33 建筑专业审查要点 64 结构专业施工图审查要点235 建筑电气专业审查要点 356 给排水专业审查要点407 供暖通风与空气调节专业审查要点558 热能动力专业审查要点 659 岩土工程审查要点7310 建筑幕墙审查要点7711 智能化专业审查要点8412 人防专篇审查要点8713 装配式建筑专篇审查要点10614 建筑信息模型审查要点 11015 消防专篇审查要点 110错误！未定义书签。
第一篇行政审查部分第二篇技术审查部分1 总则1.0.1 为规范建筑工程施工图设计文件审查工作，明确审查内容，统一审查尺度，依据国家及部委有关的规定，结合本市实际情况，编制本要点。
1.0.2 本要点适用于我市新建（改建、扩建）房屋建筑工程施工图设计文件的审查。
1.0.3 本要点规定的审查内容依据现行相关法规（本要点所称法规系法律、法规、部门规章及政府主管部门规范性文件的总称）和工程建设标准编写，主要包括：现行工程建设标准（含国家标准、行业标准、地方标准）中的强制性条文（以下简称强条）；现行工程建设国家标准、行业标准和重庆市地方标准中对地基基础和主体结构安全性影响较大的部分非强制性条文；建筑、给排水、暖通及电气专业与强制性条文关系密切且对安全和公众利益影响较大的部分非强制性条文；对节能绿建设计质量影响较大的部分非强制性条文；法规中涉及技术管理且需要在设计中落实的规定。
1.0.4 各专业除按本要点内容审查外，尚需审查下列内容：1 工程设计使用的岩土工程勘察文件是否已审查且合格。
2 是否使用属于淘汰或禁止使用的建筑材料。
使用限制使用的建筑材料时，是否符合相应的限制条件。
3 勘察设计企业、注册执业人员以及相关人员是否按相关规定在施工图设设计文件（包括图纸和计算书）上加盖相应的图章和签字。
感谢你的观看重庆市建筑工程施工图设计文件技术审查要点（征求意见稿）重庆市城乡建设委员会二○一八年十月目录第一篇行政审查部分 1第二篇技术审查部分 21 总则 22 总平面专业审查要点 33 建筑专业审查要点 64 结构专业施工图审查要点235 建筑电气专业审查要点 356 给排水专业审查要点407 供暖通风与空气调节专业审查要点558 热能动力专业审查要点 659 岩土工程审查要点7310 建筑幕墙审查要点7711 智能化专业审查要点8412 人防专篇审查要点8713 装配式建筑专篇审查要点10614 建筑信息模型审查要点 11015 消防专篇审查要点 110错误!未定义书签。
第一篇行政审查部分第二篇技术审查部分1 总则1.0.1 为规范建筑工程施工图设计文件审查工作，明确审查内容，统一审查尺度，依据国家及部委有关的规定，结合本市实际情况，编制本要点。
1.0.2 本要点适用于我市新建（改建、扩建）房屋建筑工程施工图设计文件的审查。
1.0.3 本要点规定的审查内容依据现行相关法规（本要点所称法规系法律、法规、部门规章及政府主管部门规范性文件的总称）和工程建设标准编写，主要包括：现行工程建设标准（含国家标准、行业标准、地方标准）中的强制性条文（以下简称强条）；现行工程建设国家标准、行业标准和重庆市地方标准中对地基基础和主体结构安全性影响较大的部分非强制性条文；建筑、给排水、暖通及电气专业与强制性条文关系密切且对安全和公众利益影响较大的部分非强制性条文；对节能绿建设计质量影响较大的部分非强制性条文；法规中涉及技术管理且需要在设计中落实的规定。
1.0.4 各专业除按本要点内容审查外，尚需审查下列内容：1 工程设计使用的岩土工程勘察文件是否已审查且合格。
2 是否使用属于淘汰或禁止使用的建筑材料。
使用限制使用的建筑材料时，是否符合相应的限制条件。
3 勘察设计企业、注册执业人员以及相关人员是否按相关规定在施工图设设计文件（包括图纸和计算书）上加盖相应的图章和签字。
重庆市建筑工程施工图设计文件编制技术规定（节能与绿色建筑部分）（2020年版）3 图纸3.2 建筑12 建筑节能与绿色建筑建筑节能设计文件应包括设计说明、设计图纸、建筑节能设计说明专篇、节点详图、建筑节能保温范围图、建筑节能计算模型及计算报告书、建筑节能设计自审意见书、建筑节能施工图设计阶段基本情况表、建筑节能与绿色建筑超高超大专项论证意见及结论。
建筑节能与绿色建筑设计文件应包括设计说明、设计图纸、建筑节能设计说明专篇、绿色建筑设计说明专篇、节点详图、建筑节能保温范围图、建筑节能计算模型及计算报告书、建筑物理环境分析报告及计算书、建筑节能与绿色建筑设计自审意见书、建筑节能与绿色建筑施工图设计阶段基本情况表、建筑节能与绿色建筑施工图设计阶段判断表、相关支撑材料。
13 建筑节能设计说明专篇1）设计主要依据。
（1）说明建筑节能设计采用的标准、图集；（2）建筑节能设计中执行的国家和本市的政策文件。
2）计算软件及版本。
3）建筑节能设计情况表。
4）围护结构节能措施。
针对设计采用的保温系统，根据其对应的技术规程、材料标准、现行重庆市《建筑节能（绿色建筑）工程施工质量验收规范》和节能设计标准提出设计要求。
5）围护结构热工性能参数汇总情况。
以表格形式列出计算的关键指标与标准值对照情况，包括主要围护结构指标值、门窗类型及参数、能耗计算结果等。
6）建筑防结露、防冷凝和隔热设计。
屋面、外墙热桥部位、供暖、空调房间与土壤直接接触的地面和供暖、空调地下室（半地下室）与土壤直接接触的外墙建筑防结露设计措施及设计情况、屋面和外墙隔热设计措施及设计情况、供暖建筑屋面和外墙内部防冷凝设计措施及设计情况。
7）自然通风设计。
公共建筑各功能房间外窗（含透光门）及透光幕墙有效通风换气面积与该房间外墙面积比，未满足有效通风换气面积要求的功能房间机械通风设置情况；居住建筑外窗可开启面积（含阳台门面积）与外窗所在房间地板轴线面积比，每套住宅的通风开口面积与地板轴线面积比情况。
重庆建筑节能与绿色建筑审查要点集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#重庆市建筑工程设计文件技术审查要点——节能与绿色建筑专篇(公共建筑部分)重庆市城乡建设委员会二O一六年八月前言为贯彻落实《国务院关于加快发展节能环保产业的意见》（国发〔2013〕30号）、《国务院办公厅关于转发发展改革委住房城乡建设部绿色建筑行动方案的通知》（国办发〔2013〕1号）、重庆市人民政府办公厅关于印发《重庆市绿色建筑行动实施方案（2013―2020年）》的通知（渝府办发〔2013〕237号）和重庆市城乡建设委员会关于印发《重庆市建筑节能与绿色建筑“十三五”规划》的通知（渝建〔2016〕200号）等文件的工作部署，推动重庆市《公共建筑节能（绿色建筑）设计标准》（DBJ50-052-2016）的有效实施，指导重庆市节能与绿色建筑设计文件审查工作，由重庆市城乡建设委员会组织重庆市建设技术发展中心、中机中联工程有限公司等单位在总结重庆建筑节能（绿色建筑）工程实践经验的基础上，对原《重庆市建筑节能与绿色建筑（公共建筑部分）初步设计审查要点》和《重庆市建筑节能与绿色建筑（公共建筑部分）施工图设计复核要点》进行了修订。
本次修订的主要内容包括：1. 合并《重庆市建筑节能与绿色建筑（公共建筑部分）初步设计审查要点》和《重庆市建筑节能与绿色建筑（公共建筑部分）施工图设计复核要点》，更名为《重庆市建筑工程设计文件技术审查要点——节能与绿色建筑专篇（公共建筑）》；2. 与2013年版比较，对重庆市《公共建筑节能（绿色建筑）设计标准》（DBJ50-052-2016）中更新、调整、新增内容补充审查要点；3. 按专业明确了《公共建筑节能（绿色建筑）设计标准》（DBJ50-052-2016）中各主要条文对应于设计说明、设计图纸、分析报告与计算书中的审查要求，重点细化了对特殊情况、易存在争议内容的审查要求。
感谢你的观看重庆市建筑工程施工图设计文件技术审查要点（征求意见稿）重庆市城乡建设委员会二○一八年十月目录第一篇行政审查部分 1第二篇技术审查部分 21 总则 22 总平面专业审查要点 33 建筑专业审查要点 64 结构专业施工图审查要点235 建筑电气专业审查要点 356 给排水专业审查要点407 供暖通风与空气调节专业审查要点558 热能动力专业审查要点 659 岩土工程审查要点7310 建筑幕墙审查要点7711 智能化专业审查要点8412 人防专篇审查要点8713 装配式建筑专篇审查要点10614 建筑信息模型审查要点 11015 消防专篇审查要点 110错误!未定义书签。
第一篇行政审查部分第二篇技术审查部分1 总则1.0.1 为规范建筑工程施工图设计文件审查工作，明确审查内容，统一审查尺度，依据国家及部委有关的规定，结合本市实际情况，编制本要点。
1.0.2 本要点适用于我市新建（改建、扩建）房屋建筑工程施工图设计文件的审查。
1.0.3 本要点规定的审查内容依据现行相关法规（本要点所称法规系法律、法规、部门规章及政府主管部门规范性文件的总称）和工程建设标准编写，主要包括：现行工程建设标准（含国家标准、行业标准、地方标准）中的强制性条文（以下简称强条）；现行工程建设国家标准、行业标准和重庆市地方标准中对地基基础和主体结构安全性影响较大的部分非强制性条文；建筑、给排水、暖通及电气专业与强制性条文关系密切且对安全和公众利益影响较大的部分非强制性条文；对节能绿建设计质量影响较大的部分非强制性条文；法规中涉及技术管理且需要在设计中落实的规定。
1.0.4 各专业除按本要点内容审查外，尚需审查下列内容：1 工程设计使用的岩土工程勘察文件是否已审查且合格。
2 是否使用属于淘汰或禁止使用的建筑材料。
使用限制使用的建筑材料时，是否符合相应的限制条件。
3 勘察设计企业、注册执业人员以及相关人员是否按相关规定在施工图设设计文件（包括图纸和计算书）上加盖相应的图章和签字。
重庆市建筑工程初步设计文件编制技术规定（节能与绿色建筑部分）（2020年版）重庆市住房和城乡建设委员会2020年7月3 设计说明书3.10 节能与绿色建筑3.10.1 一般规定1 节能设计内容由建筑、结构、给排水、电气、暖通共五个专业组成，适用于民用建筑节能设计。
2 建筑节能与绿色建筑设计内容由建筑、结构、给排水、电气、暖通及园林景观共六个专业组成。
3 节能与绿色建筑设计说明采用文本形式，由各专业设计说明汇总集结成篇，重点对采用技术措施、系统及控制指标要求进行描述。
4 建筑节能设计文件应包括设计说明专篇、设计图纸、建筑节能计算模型及计算报告书、建筑节能设计自审意见书、建筑节能初步设计阶段基本情况表。
设计说明专篇按以下次序编排：设计主要依据、项目概况、建筑专业、电气专业、给排水专业、暖通专业、园林景观专业。
5 建筑节能与绿色建筑设计文件应包括设计说明专篇、设计图纸、建筑节能计算模型及计算报告书、建筑物理环境分析报告及计算书、建筑节能与绿色建筑设计自审意见书、建筑节能与绿色建筑初步设计阶段基本情况表。
设计说明专篇按以下次序编排：设计主要依据、项目概况、建筑专业、结构专业、给水排水专业、电气专业、暖通专业、园林景观专业。
7 当节能与绿色建筑条文涉及的内容不在设计合同约定的设计范围内的（如园林景观、室内装饰、门窗与幕墙、建筑室外照明、智能化等专项深化设计不在设计范围内的），应在设计说明和相关专业设计说明中详细说明，相关专业应针对该内容在本专业设计说明中提出需要满足的具体达标要求，以供其他设计单位作为设计依据。
3.10.2 设计说明1 设计主要依据，应包含以下内容：1）设计中执行的国家和本市的标准、规范、图集；2）设计中执行的国家和本市的政策文件；3）项目环评报告、地勘报告（绿色建筑设计）。
2 建筑节能与绿色建筑设计概况，见表3.10.2-1、表3.10.2-2。
注：本表为重庆市绿色建筑基本级设计要求，如项目要求达到一星级、二星级和三星级标识，需另行按《重庆市绿色建筑评价标识管理办法》组织申报。
