合成银纳米颗粒-文献报告

丁二胺为还原剂合成银纳米粒子及表征制备银纳米粒子。

1.将0.5毫克银(Ⅱ)氯化物溶于10毫升无水乙醇中，加入1毫升二
乙胺溶液(1M)，搅拌均匀，观察溶液的颜色变化。

2.向混合溶液中滴加1毫升硝酸银，再加入相等量的硝酸钠溶液，继
续搅拌，释放二氧化氮层，此时银纳米粒子已经形成。

3.将反应液过滤，洗涤，干燥。

表征银纳米粒子。

1.用显微镜观察：将干燥之后的沉淀物放在显微片上，用放大镜观察，观察其形态和尺寸分布。

2.用X射线衍射(XRD)：将反应液中的沉淀物装入X射线管中，在不
同的角度拍摄照片，以确定材料的晶体结构和晶格常数。

3.用电子能谱(EDS)：在扫描电子显微镜(SEM)下，将沉淀物放到电子
能谱仪，测定沉淀物中的元素成分。

4.用X射线光电子能谱(XPS)：将沉淀物放入X射线光电子能谱仪，
测定其化学状态和电子结构，以及纳米粒子表面上分布的元素种类。

1.简介近年来，光催化技术因其环境友好、成本低廉、高效等特点而受到广泛关注。

1972年，藤岛等人利用TiO2作为光电催化剂将水分解成氢气。

从那时起，越来越多的研究集中在TiO2上。

1976年，Carey等人采用光催化技术处理难降解有机污染物多氯联苯，实验结果发现多氯联苯的脱氯率接近100%。

1977年，弗兰克等人发现TiO2可以有效降解氰化物（CN-)，这是光催化技术应用于污染控制的开端。

光催化技术的降解可概括为四个阶段：光激发、载流子捕获、自由基形成和氧化反应。

与传统催化技术相比，光催化技术具有诸多优势。

首先，阳光、室温、常压等反应条件温和且成本较低。

二是催化分解的降解过程和产物无污染，符合低碳环保要求。

三、无毒、稳定、低成本、可回收。

光催化技术的核心是光催化剂，许多材料都可以作为光催化。

在这些光催化剂中，TiO2以其稳定的物理化学性质、强氧化能力、高光催化活性和优异的生物相容性而占据重要地位。

TiO2的合成方法很多，主要有沉淀法、溶剂热法、溶胶-凝胶法、微乳液法、喷雾热解法和电化学合成法。

但纯TiO2在应用中仍存在一些问题，光生电子-空穴对的快速复合是影响TiO2实际应用的最大障碍，因为光生电荷载流子的复合会降低整体量子效率。

TiO2在可见光/太阳光照射下的光敏性差也是一个问题。

通常，传统的TiO2具有较宽的固有带隙宽禁带宽度（锐钛矿为3.2 eV，金红石为3.0 eV），这使得TiO2能够仅吸收紫外辐射（波长<400nm），仅占阳光的约5%。

更重要的是，纳米TiO2易结块，极大地限制了其实际应用。

因此，为了解决这些问题，需要提高TiO2光催化剂的催化活性。

对TiO2进行改性以克服纯TiO2使用中的问题是光催化领域广泛研究的课题之一。

改性TiO2可以从不同机制提高其光催化活性，包括降低TiO2基材料的带隙，降低电子和空穴复合的概率。

近年来，已经有许多方法被用于提高TiO2的光催化效率。

纳米粒子制备实验：合成银纳米粒子实验目的：通过化学还原法制备银纳米粒子，并观察纳米粒子的颜色变化，探究还原剂浓度对纳米粒子制备的影响。

实验步骤：1.在实验室通风橱中，将50 mL的水和50 mL的乙醇加入到100 mL的锥形瓶中，制备好表面活性剂（十二烷基硫酸钠）的溶液。

2.将100 mL的水加入到另一个锥形瓶中，作为还原剂的稀释液。

3.在实验室通风橱中，将5 mL的10 mM AgNO3 溶液加入到50 mL的表面活性剂溶液中，并用磁力搅拌器将其充分混合。

4.在混合物中滴加稀释液，控制还原剂的浓度为0.1 mM、0.2 mM、0.3 mM、0.4 mM和0.5 mM，同时用一份只加水的样品作为对照组。

5.将锥形瓶放入水浴中，用温度控制器将温度控制在60°C，反应30分钟。

6.用紫外-可见吸收光谱法测定反应液的吸收光谱，观察纳米粒子溶液的颜色变化。

7.记录纳米粒子溶液的颜色、浓度和吸收峰波长等数据。

实验结果：根据实验数据，不同还原剂浓度下，制备得到的银纳米粒子的颜色、浓度和吸收峰波长等数据如下：实验结论：根据实验结果，还原剂浓度对银纳米粒子的制备有较大影响，当还原剂浓度较低时，制备得到的银纳米实验名称：电解质溶液电导率实验实验目的：通过比较不同浓度电解质溶液的电导率差异，了解电解质的导电性质。

实验原理：电解质溶液中存在着带电粒子，称为离子，这些离子在外加电场作用下移动形成电流，导致电解质溶液的电导率。

电解质溶液的电导率与离子浓度、离子的电荷数、离子的大小等因素有关。

实验器材：•电导仪•导电池•量筒•烧杯•滴定管•电解质溶液：NaCl、KCl、CaCl2等实验步骤：1.取不同浓度的电解质溶液，如0.1mol/L、0.05mol/L、0.01mol/L等。

2.用量筒量取一定体积的电解质溶液，记录下体积和浓度。

3.将导电池插入电导仪中，待电导仪稳定后，将导电池放入电解质溶液中，记录下电导仪的示数。

拉曼光谱增强型纳米银颗粒的合成与表征：实验与理论分析实验结果与分析1.纳米银颗粒的形貌和结构表征采用种子生长法合成了拉曼光谱增强型纳米银颗粒。

通过透射电子显微镜（TEM）和扫描电子显微镜（SEM）对纳米银颗粒的形貌进行了观察。

结果显示，纳米银颗粒呈均匀的球形，粒径约为10-20 nm。

同时，通过X射线衍射（XRD）对纳米银颗粒的结构进行了分析，证实了纳米银颗粒的晶体结构。

2.拉曼光谱表征利用拉曼光谱仪对纳米银颗粒进行了表征。

结果显示，纳米银颗粒在可见光区域具有明显的表面等离子体共振吸收。

此外，通过表面增强拉曼散射（SERS）实验，对纳米银颗粒的增强效果进行了评估。

实验结果表明，纳米银颗粒具有良好的SERS活性，可以有效增强吸附在其表面的分子的拉曼信号。

3.理论计算与分析为了进一步了解纳米银颗粒的SERS活性，采用了第一性原理计算方法，对纳米银颗粒的表面等离子体共振模式进行了模拟。

计算结果与实验结果相吻合，证实了纳米银颗粒在可见光区域的表面等离子体共振吸收。

此外，通过对纳米银颗粒的SERS活性与粒径、形貌等因素的关系进行理论分析，为实验研究提供了理论指导。

结论本研究通过实验与理论计算相结合的方法，对拉曼光谱增强型纳米银颗粒的合成与表征进行了系统研究。

实验结果表明，采用种子生长法合成的纳米银颗粒具有较好的形貌和晶体结构，并且在可见光区域具有明显的表面等离子体共振吸收。

理论计算与分析进一步揭示了纳米银颗粒的SERS活性与粒径、形貌等因素的关系。

本研究为制备具有优异SERS活性的纳米银颗粒提供了实验和理论依据，有望在表面科学、食品安全检测、生物检测等领域得到广泛应用。

展望随着纳米技术的不断发展，拉曼光谱增强型纳米银颗粒在各个领域的应用前景广阔。

未来的研究可以从以下几个方面展开：1.优化纳米银颗粒的合成方法，实现对颗粒形貌、粒径等参数的精确控制，以获得具有更高SERS活性的纳米银颗粒。

2.探索纳米银颗粒在新型SERS衬底中的应用，以提高SERS检测的灵敏度和分辨率。

银纳米颗粒的制备和表征及其应用研究一、银纳米颗粒概述银纳米颗粒是一种具有极小尺寸和高比表面积的银元素材料，具有广泛的应用前景。

它不仅具有光学、电学性质、化学反应特性，而且其表面形态独特，在医学、杀菌、催化剂等领域有着重要的应用价值。

在生物医学领域，银纳米颗粒作为一种新型的生物活性材料，已被广泛用于生物成像、药物传输和抗菌等方面的研究。

因此，银纳米颗粒的制备和表征技术吸引了广泛关注。

二、银纳米颗粒的制备方法银纳米颗粒的制备方法多样，目前主要包括化学法、物理法和生物法等。

化学法通常通过还原法、溶胶-凝胶法、微乳液法等方法制备银纳米颗粒；物理法包括电化学法、光还原法、等离子体法等；而生物法是利用植物细胞、微生物发酵物等靶向制备银纳米颗粒。

其中，还原法是目前应用最广泛、制备最简单的一种方法，主要是通过还原剂将银（Ag）离子还原成纳米银颗粒。

三、银纳米颗粒的表征方法银纳米颗粒的表征方法包括形态观察、粒径分析、晶体结构分析、表面等电点（pH）分析等。

形态观察主要利用扫描电镜（SEM）和透射电镜（TEM）等方法，通过观察颗粒的形状、大小、分布情况等信息，评价制备的银纳米颗粒的性质；粒径分析常用的是动态光散射仪（DLS）和激光粒度仪等技术，用来测量不同粒径银纳米颗粒的平均粒径、分布范围等信息；晶体结构分析通常利用X射线衍射仪（XRD）等技术，对银纳米颗粒结构进行分析；表面pH分析则在探究其表面电荷性质、稳定性等方面有着应用。

四、银纳米颗粒的应用研究银纳米颗粒的应用研究主要分为生物医学应用、杀菌消毒应用和催化剂应用等三大方面。

1.生物医学应用：银纳米颗粒在生物医学领域应用广泛，如生物成像、药物传输和抗菌等方面的研究。

其中，生物成像研究主要是利用银纳米颗粒作为生物标记，标记在细胞表面或部位，实现对生物体内部分或全部的无损成像；药物传输和释放研究则包括利用银纳米颗粒作为载体和通过调控其释放行为实现药物的精准释放；抗菌研究中，银纳米颗粒具有独特的物理和化学反应性质，能够对生物菌体进行杀灭和抑制。

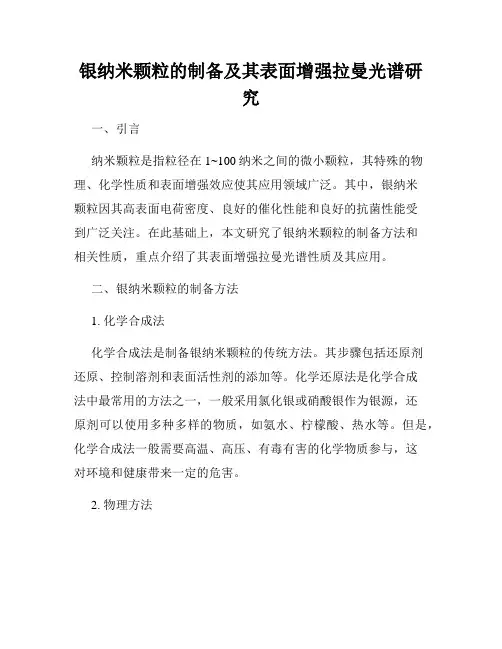

银纳米颗粒的制备及其表面增强拉曼光谱研究一、引言纳米颗粒是指粒径在1~100纳米之间的微小颗粒，其特殊的物理、化学性质和表面增强效应使其应用领域广泛。

其中，银纳米颗粒因其高表面电荷密度、良好的催化性能和良好的抗菌性能受到广泛关注。

在此基础上，本文研究了银纳米颗粒的制备方法和相关性质，重点介绍了其表面增强拉曼光谱性质及其应用。

二、银纳米颗粒的制备方法1. 化学合成法化学合成法是制备银纳米颗粒的传统方法。

其步骤包括还原剂还原、控制溶剂和表面活性剂的添加等。

化学还原法是化学合成法中最常用的方法之一，一般采用氯化银或硝酸银作为银源，还原剂可以使用多种多样的物质，如氨水、柠檬酸、热水等。

但是，化学合成法一般需要高温、高压、有毒有害的化学物质参与，这对环境和健康带来一定的危害。

2. 物理方法物理方法中，溅射法是一种常用的方法。

在银金属靶材的表面，利用电子束或离子束轰击靶材表面，即可制备出银纳米颗粒。

面临的问题是设备复杂，需要大量投资。

3. 生物方法生物合成法采用植物、微生物、动物等天然生物体外或体内形成纳米颗粒，通过加工等后处理获得纳米颗粒。

这种方法不需要有毒有害的化学物质，具有生态友好和可持续发展的优势。

三、银纳米颗粒的表面增强拉曼光谱1. 原理拉曼散射是光学分析方法之一，利用激光与样品相互作用的微弱散射光进行分析。

拉曼散射的强度一般很弱，Raman效应只能在极为特殊的条件下观察到。

表面增强拉曼光谱（SERS）是通过吸附在导体纳米颗粒表面的分子作为振荡子产生表面增强效应（SERS），从而获得散射光强度增强的一种方法。

2. 物理机理SERS机理主要是由电磁增强（EF）和化学增强（CE）两个方面共同作用所致的。

其中，电磁增强主要来源于表面等离子体激元（SPPs），即激光与纳米颗粒表面上的自由电子产生的非常强烈的电磁场，导致分子振动易位移和键的实验拉近，增强了分子的吸收强度；化学增强主要来源于分子中的电子转移和吸附的物质形成分子表面化学键而产生的增强效应。

本次实验中各操作较为准确和熟练，但是所得到的结果并不是很好，溶液的颜色较深，而且最后的稀释倍数和吸光度曲线并非直线。

分析其原因，可能为：
1、滴加AgNO3溶液时速度太快，且总量（2.5mL）相对较多，生成的银纳米颗粒密度较大，由于布朗运动发生一定的聚沉现象，故使得所得溶液颜色较深。

2、搅拌速率有些慢。

搅拌速率太慢时，银纳米颗粒运动速率较慢，也会使生成的银纳米颗粒发生一定的聚沉。

3、实验室仪器不足，当我们制备好银纳米溶液要测量吸光度时，排了很久的队才轮到我们测，测量的时候所制得的银纳米溶液已变色（稀释倍数不同，颜色变化也不同）了。

4、绘制稀释倍数与吸光度曲线时，样品总数太少，且每一个稀释倍数的溶液只测一次，导致误差较大。

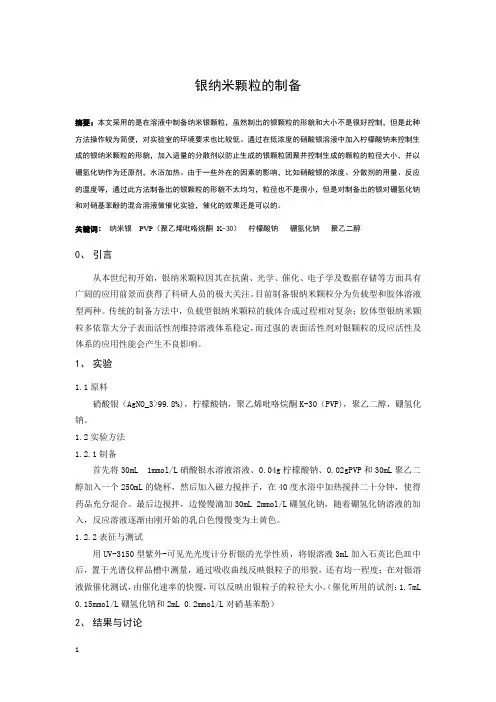

银纳米颗粒的制备摘要：本文采用的是在溶液中制备纳米银颗粒，虽然制出的银颗粒的形貌和大小不是很好控制，但是此种方法操作较为简便，对实验室的环境要求也比较低。

通过在低浓度的硝酸银溶液中加入柠檬酸钠来控制生成的银纳米颗粒的形貌，加入适量的分散剂以防止生成的银颗粒团聚并控制生成的颗粒的粒径大小，并以硼氢化钠作为还原剂，水浴加热。

由于一些外在的因素的影响，比如硝酸银的浓度、分散剂的用量、反应的温度等，通过此方法制备出的银颗粒的形貌不太均匀，粒径也不是很小，但是对制备出的银对硼氢化钠和对硝基苯酚的混合溶液做催化实验，催化的效果还是可以的。

关键词：纳米银PVP（聚乙烯吡咯烷酮K-30）柠檬酸钠硼氢化钠聚乙二醇0、引言从本世纪初开始，银纳米颗粒因其在抗菌、光学、催化、电子学及数据存储等方面具有广阔的应用前景而获得了科研人员的极大关注。

目前制备银纳米颗粒分为负载型和胶体溶液型两种。

传统的制备方法中，负载型银纳米颗粒的载体合成过程相对复杂；胶体型银纳米颗粒多依靠大分子表面活性剂维持溶液体系稳定，而过强的表面活性剂对银颗粒的反应活性及体系的应用性能会产生不良影响。

1、实验1.1原料硝酸银（AgNO_3>99.8%)，柠檬酸钠，聚乙烯吡咯烷酮K-30（PVP)，聚乙二醇，硼氢化钠。

1.2实验方法1.2.1制备首先将30mL 1mmol/L硝酸银水溶液溶液、0.04g柠檬酸钠、0.02gPVP和30mL聚乙二醇加入一个250mL的烧杯，然后加入磁力搅拌子，在40度水浴中加热搅拌二十分钟，使得药品充分混合。

最后边搅拌，边慢慢滴加30mL 2mmol/L硼氢化钠，随着硼氢化钠溶液的加入，反应溶液逐渐由刚开始的乳白色慢慢变为土黄色。

1.2.2表征与测试用UV-3150型紫外-可见光光度计分析银的光学性质，将银溶液3mL加入石英比色皿中后，置于光谱仪样品槽中测量，通过吸收曲线反映银粒子的形貌，还有均一程度；在对银溶液做催化测试，由催化速率的快慢，可以反映出银粒子的粒径大小。

银纳米粒子的合成和表征一、实验目的1、学会还原法制备银纳米粒子的方法；2、熟练掌握TU-1901紫外分光光度仪测量吸收光谱；3、锻炼实验操作能力以及根据实验现象分析原理，独立思考能力。

二、实验原理1、化学还原法制备纳米银：2KBH4+2AgN0 3+6H232Ag+2KNO 3+2H3BO3+7H2 T（反应开始后BH4由于水解而大量消耗：BH4 +H +2出0一中间体f HBO2+4H2 T 还原法制得的纳米银颗粒杂质含量相对较高，而且由于相互间表面作用能较大，生成的银微粒之间易团聚，所以制得的银粒径一般较大，分布很宽。

2、TU-1902双光束紫外可见分光光度仪测量原理：由于银纳米粒子的粒度不同，对于不同波长的光有不同程度的吸收，根据其吸收特性，即最大吸收峰对应的波长，可以判断粒子的大小。

银纳米粒子平均粒径与2max：三、实验仪器与试剂仪器：电子分析天平、磁力搅拌器、量筒（5mL、烧杯（一大一小）、移液管（5mL、容量瓶（50mL、比色管（50ml）、TU-1902双光束紫外可见光谱仪、滴管、洗瓶、洗耳球、手套等。

药品试剂：1mmol/L AgNO溶液、KBH（固体）、蒸馏水、冰块等。

四、实验步骤、实验现象及数据处理1、配制 1.5mmol/L KBH4 溶液(1)减量法称取0.04gKBH4固体于小烧杯中，少量蒸馏水溶解，转移至50mL 容量瓶中，用蒸馏水洗涤并将洗液转移至容量瓶中(重复3次)，用蒸馏水定容至刻度线，摇匀。

得15mmol/L KBH 4溶液。

(2)用移液管移取上述溶液5mL至50mL比色管，用蒸馏水定容至刻度线，摇匀。

得1.5mmol/L KBH 4溶液。

实验数据：m(KBH 4)=22.6177g-22.5792g=0.0385gc i (KBH 4)=m/(MV)=0.0385g/(53.94g/mol >50mL )=14.3mmol/Lc(KBH4)=c i V i/V2=(14.3mmol/L >5mL)/50mL=1.43 mmol/L2、制备纳米银：量筒移取15mL1.5mmol/L KBH 4溶液于烧杯中，放入磁子，在冰浴、搅拌条件下，逐滴加入2.5mL1mmol/LAgNC溶液,继续搅拌15min。

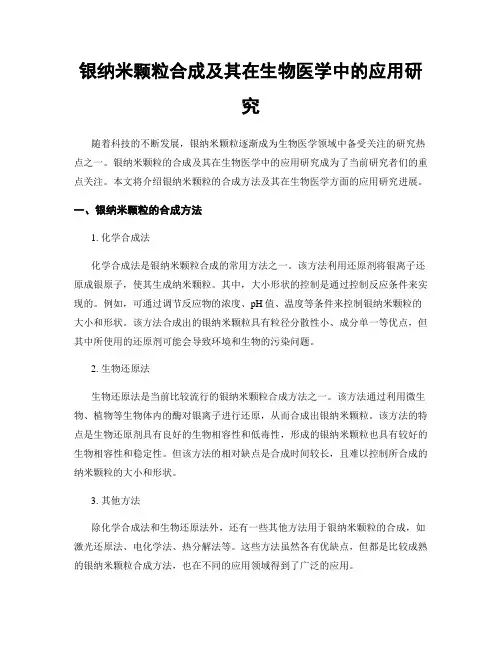

银纳米颗粒合成及其在生物医学中的应用研究随着科技的不断发展，银纳米颗粒逐渐成为生物医学领域中备受关注的研究热点之一。

银纳米颗粒的合成及其在生物医学中的应用研究成为了当前研究者们的重点关注。

本文将介绍银纳米颗粒的合成方法及其在生物医学方面的应用研究进展。

一、银纳米颗粒的合成方法1. 化学合成法化学合成法是银纳米颗粒合成的常用方法之一。

该方法利用还原剂将银离子还原成银原子，使其生成纳米颗粒。

其中，大小形状的控制是通过控制反应条件来实现的。

例如，可通过调节反应物的浓度、pH值、温度等条件来控制银纳米颗粒的大小和形状。

该方法合成出的银纳米颗粒具有粒径分散性小、成分单一等优点，但其中所使用的还原剂可能会导致环境和生物的污染问题。

2. 生物还原法生物还原法是当前比较流行的银纳米颗粒合成方法之一。

该方法通过利用微生物、植物等生物体内的酶对银离子进行还原，从而合成出银纳米颗粒。

该方法的特点是生物还原剂具有良好的生物相容性和低毒性，形成的银纳米颗粒也具有较好的生物相容性和稳定性。

但该方法的相对缺点是合成时间较长，且难以控制所合成的纳米颗粒的大小和形状。

3. 其他方法除化学合成法和生物还原法外，还有一些其他方法用于银纳米颗粒的合成，如激光还原法、电化学法、热分解法等。

这些方法虽然各有优缺点，但都是比较成熟的银纳米颗粒合成方法，也在不同的应用领域得到了广泛的应用。

二、银纳米颗粒在生物医学中的应用研究1. 抗菌性能银纳米颗粒被广泛应用于生物医学领域中的抗菌材料制备，因为其表面具有优异的抗菌性能。

银纳米颗粒能够对大多数细菌进行灭菌和抑菌作用，这说明它在医疗设备、临床消毒、食品加工等领域中的广泛应用潜力。

2. 生物识别和探针应用银纳米颗粒还可以通过表面修饰或功能化，实现对生物分子的识别和检测，如抗体、DNA、RNA等。

同时，银纳米探针还可将其用于免疫组化染色、细胞荧光显微成像等生物学诊断和治疗领域中，这意味着它对于细胞生物学研究以及肿瘤病理学研究中具有重要作用。

开放实验报告学生姓名班级学号所在院系专业开放实验室名称：218-218,221实验室日期2011.12一、实验项目概开放实验题目：快速还原法制备银纳米溶胶及光谱和电化学表征实验题目类型：√参与科研□科技活动□自选实验□素质培养指导教师及实验技术人员姓名：实验项目起止日期：2011.09-2011.12利用何种时间段开展实验：周一；周五18:40-21:10开展实验的累计总学时数：48实验项目基本原理：本实验内容以2010年北京市化学实验竞赛一等奖和二等奖的实验内容为基础，目的是让学生学会使用先进科研仪器CHI电化学工作站和TU-1901双光束紫外可见光谱仪，培养本科生自主设计新实验的科学思维能力和动手实做能力，全面提高实验设计创新能力和科研素质。

实验采用液相还原法，以NaBH4和AgNO3溶液，用快速还原法制备银纳米粒子。

采用紫外吸收光谱表征粒度和稳定性，电化学循环伏安法表征银纳米的电化学性能。

粒度与最大吸收波长的关系如表1所示。

表1 银纳米粒子平均粒径与λmax平均粒径/nm λmax/nm<10 39040319 40860 416实验项目的实验方法概述：银纳米溶胶制备：制冰水浴，取新配制NaBH4溶液25ml放入锥形瓶，快速搅拌条件下，加入AgNO3溶液7ml，搅拌16min。

（不可超出）。

测定CV图和UV光谱并保存。

连续测定：银纳米溶胶室温放置1周后继续测定UV谱和CV图，叠加谱图比较图的变化。

实验项目的仪器设备组成情况：制备装置：电子分析天平，磁力搅拌器，铁架台，锥形瓶，大铸铁万能夹，量筒，烧杯。

表征仪器：TU-1901双光束紫外可见光谱仪、石英比色皿，CHI604电化学工作站，金电极，饱和甘汞电极，铂片电极，玻璃夹层电解池，大橡皮塞，洗瓶。

实验项目的消耗材料明细：容量瓶，磁力搅拌器，玻璃夹层电解池，烧杯，量筒，锥形瓶，比色皿；金电极，铂电极，甘汞电极。

NaBH4(A.R.), AgNO3(A.R.), K3Fe(CN)6(A.R.), KNO3(A.R.),H2SO4溶液。

苯乙烯-马来酸酐无规共聚物/银纳米微粒的合成及表
征的开题报告
本文的开题报告旨在介绍一种新型合成方法，用于制备苯乙烯-马来酸酐无规共聚物/银纳米微粒复合材料。

该复合材料具有多种优异的性能，如良好的热稳定性、导电性和抗菌性等。

首先，我们将讨论该复合材料的合成。

这种复合材料的制备方法可
以通过溶液聚合和还原法来实现。

在此过程中，苯乙烯和马来酸酐将用
作共聚物模板，并在银离子的存在下共同聚合。

通过控制反应条件，可
以控制纳米颗粒的形态和尺寸。

然后，使用化学还原剂，如氢气或甲醛，将银离子还原成银纳米粒子，并与复合材料共同形成。

接下来，我们将讨论所合成的复合材料的性质和表征方法。

其中包
括使用紫外可见光谱、傅里叶变换红外光谱、扫描电子显微镜、透射电
子显微镜和热重分析等方法来表征该材料的结构、形貌、尺寸和热稳定性。

此外，应用电学和抗菌性测试，研究该复合材料的导电性和抗菌性能。

通过这些表征方法，我们可以深入了解这种复合材料的性质，从而
更好地控制其制备过程，并实现针对特定应用的优化设计。

最后，我们将讨论该复合材料的应用前景。

由于其良好的热稳定性、导电性和抗菌性能，该复合材料在许多领域都具有广泛的应用前景，如
电子、纳米技术、医疗和环境保护等。

因此，对于这种复合材料的深入
研究将有助于拓展其应用范围和市场潜力。

总之，本文旨在介绍一种新型复合材料的合成方法和表征方法，通
过对其性能的研究，探究其应用前景。

这将为材料科学和纳米技术领域
的进一步研究提供有益的参考和指导。

一种还原法制备银纳米颗粒介绍了一种制备银纳米颗粒的方法，通过还原法制备Ag NPs，具有方法简单，对设备要求度低等优点。

一、银纳米颗粒的制备流程（一）用电子天平称量AgNO3粉末1.540g，并放入烧瓶中;用量杯量出40ml甲苯（toluene），倒入烧瓶中，混合溶液在在超声清洗槽中振荡30分钟后，采用磁力搅拌器进行搅拌，搅拌时间约2小时，尽量让AgNO3粉末溶解在甲苯溶液中。

（二）称取癸酸（decanoic acid）2.850g，用滴管抽取癸酸液体，并滴入步骤1中AgNO3甲苯溶液中，继续磁力搅拌半小时以上。

（三）滴管抽取正丁胺（n-butylamine）加入滴定管中，量取1.67ml，淡黄色的溶液逐渐变成乳白色。

（四）滴管抽取水合肼（aqueous hydrazine）加入滴定管中，量取25ml，继续使用滴定管滴加到烧瓶中，滴定速率为每秒钟2滴，此过程中会有大量气体的产生，随后继续磁力搅拌3小时，溶液颜色为棕黑色。

（五）除去磁力搅拌装置，在烧瓶中倒入50ml甲醇，将产生大量气泡，然后再倒入50ml丙酮，超声振荡30分钟，静置沉淀20分钟，倒出上清液;再次使用甲醇和丙酮进行萃取，将反应产物剩下的液体倒入梨型分液漏斗，静置。

（六）使用梨型分液漏斗将反应产物注入离心管中，随后将离心管放入离心机，离心速度8000，时间15min。

离心沉淀出Ag纳米颗粒。

（七）将离心管中的上清液倒出，剩余反应产物在真空腔中抽真空，抽走剩余溶剂。

得到干燥的深灰色Ag纳米颗粒。

二、实验结果将制备得到的Ag NPS溶于甲苯溶液，然后滴在20×20 mm2大小的ITO玻璃上，然后将附着有Ag NPS的ITO玻璃放入真空退火炉中，150 ℃退火10分钟，去除表面附着的有机物，然后在扫描电子显微镜（SEM，Hitachi S-4800）下进行观察，得到图2的AgNPs的SEM照片，图2中亮点的区域是Ag NPs，图2（a）和（b）的标尺分别为20 μm和2μm。

银纳米粒子的制备实验报告银纳米粒子的合成及其表征仪器分析实验报告银纳米粒子的合成及其表征班级：2013级化学创新实验班姓名：梁丽莹学号：41307185银纳米粒子的合成及其表征实验目的1. 掌握银纳米粒子的合成原理和制备方法。

2. 掌握TU-1901紫外-可见分光光度计的使用方法并了解此仪器的主要构造。

3. 进一步熟悉紫外分光光度法的测定原理。

实验原理纳米粒子是指粒子尺寸在纳米量级（1~100nm）的超细材料。

由于其特有的小尺寸效应、表面效应、量子尺寸效应、量子隧道效应等，使其拥有完全不同于常规材料的光学性能，力学性能，热学性能，磁学性能，化学性能，催化性能，生物活性等，从而引起了科技工作者的极大兴趣，并成为材料领域研究的热点。

成为21世纪最有前途的材料。

银纳米粒子，因其独特的光学电学性能，得到人们的关注。

常用的制备方法分为物理法和化学法。

化学法有溶胶-凝胶法、电镀法、氧化-还原法和真空蒸镀法等。

本实验中我们利用氧化还原法合成银纳米粒子。

银纳米粒子引起尺寸的不同，表现出不同的颜色。

由黄溶胶和灰溶胶两种。

可用紫外可见光谱表征。

根据朗伯－比耳定律：A=εbc，当入射光波长λ及光程b一定时，在一定浓度范围内，有色物质的吸光度A与该物质的浓度c成正比。

据此，可绘制校准曲线。

并对样品进行测定。

本实验我们利用氧化还原法合成黄溶胶，并对其进行表征。

试剂和仪器TU-1901紫外-可见分光光度计，比色管硝酸银（1mmol/L），NaBH4（1.5mmol/L），王水或铬酸溶液实验步骤1 银纳米粒子的合成（1）制备银纳米粒子的玻璃容器均需在王水或铬酸溶液中浸泡，最后用去离子水洗涤几次。

（2）配制50 mL 1.5mmol/L的KBH4 (M=53.94)溶液。

[1]（3）取15mL 1.5 mmol/L的KBH4溶液置于冰浴中，在剧烈搅拌下，逐滴加入2.5 mL 1mmol/L的AgNO3溶液[2]，继续搅拌30 min，制得黄色的银纳米粒子溶胶。

《生物复合银纳米材料的绿色合成及其抗菌性能研究》篇一一、引言随着纳米科技的飞速发展，银纳米材料因其独特的物理化学性质和良好的生物相容性，在医疗、环保、食品包装等领域得到了广泛应用。

然而，传统的银纳米材料合成方法多采用化学还原法，不仅能耗高、环境污染大，还可能产生有害物质。

因此，探索绿色、环保的银纳米材料合成方法及其抗菌性能研究具有重要的科学价值和实践意义。

本文旨在研究生物复合银纳米材料的绿色合成方法，并探讨其抗菌性能。

二、生物复合银纳米材料的绿色合成1. 材料与方法(1) 材料准备：采用天然生物质（如植物提取物、微生物等）作为还原剂和稳定剂，以及银盐（如硝酸银）作为银源。

(2) 绿色合成方法：通过生物质中的还原性物质与银离子发生化学反应，在温和的条件下合成生物复合银纳米材料。

具体步骤包括生物质的提取、银离子的还原、纳米材料的纯化与表征等。

2. 结果与讨论(1) 合成过程分析：通过控制反应温度、时间、pH值等参数，实现了生物复合银纳米材料的绿色合成。

在合成过程中，生物质不仅作为还原剂和稳定剂，还通过其独特的化学结构对银纳米颗粒的形态和大小产生影响。

(2) 结构与性能表征：利用透射电子显微镜（TEM）、X射线衍射（XRD）、紫外-可见光谱（UV-Vis）等手段对合成的生物复合银纳米材料进行表征。

结果表明，合成的银纳米颗粒具有均匀的尺寸和良好的分散性，且具有较高的结晶度和稳定性。

三、生物复合银纳米材料的抗菌性能研究1. 实验设计(1) 抗菌实验方法：采用悬液法或接触法，以常见细菌（如大肠杆菌、金黄色葡萄球菌等）为实验对象，评价生物复合银纳米材料的抗菌性能。

(2) 抗菌机制探讨：通过扫描电镜（SEM）观察细菌形态变化，结合文献资料分析银纳米材料的抗菌机制。

2. 结果与讨论(1) 抗菌性能分析：实验结果表明，生物复合银纳米材料对常见细菌具有显著的抑制和杀灭作用。

其抗菌性能与银纳米颗粒的尺寸、形态、表面电荷等因素密切相关。

银纳米粒子的合成及SERS活性研究的开题报告标题: 银纳米粒子的合成及 SERS 活性研究研究背景和意义:表面增强拉曼散射（SERS）技术具有优异的灵敏度和选择性，因此在生物医学分析、环境监测和食品安全等领域有广泛应用。

银纳米粒子是一种重要的 SERS 基质，可以通过不同的方法合成，如化学还原法、物理还原法、光化学法等。

然而，如何选择适当的合成方法以及探究银纳米粒子的 SERS 活性仍然是一个挑战。

研究内容和方法:本研究旨在合成不同形貌和尺寸的银纳米粒子，并通过 SERS 技术评估其活性。

主要研究内容和方法如下:1. 先通过化学还原法合成球形银纳米颗粒，过程中控制不同反应时间和温度，以获得不同尺寸的银纳米粒子；2. 通过表面修饰或使用不同的还原剂或添加剂，研究对银纳米粒子形貌和活性的影响；3. 利用 UV-Vis、TEM、XRD 和 SERS 技术对不同银纳米粒子样品进行表征和评估，探究尺寸、形貌、结构等特性与 SERS 活性的关系；4. 研究实际样品中的 SERS 活性，如生物标本、环境水样、食品样品等。

预期结果和创新:本研究预期可以通过控制不同的合成方法和添加剂，合成出具有优异 SERS 活性的银纳米粒子。

通过研究不同银纳米粒子样品的 SERS 表现和调查影响 SERS 效能的因素，有助于深入了解银纳米粒子SERS活性的机制，为SERS在实际检测中的应用提供科学支撑，并能为银纳米材料的设计和应用提供借鉴。

参考文献:1. Huang, Y., Yu, F., Lin, X., et al. Effects of solution pH and citrate/copper ion concentration ratios on the synthesis of copper nanowires by ascorbic acid/radiation reduction. Journal of Radioanalytical and Nuclear Chemistry, 2018, 316(1), 93-100.2. Gao, X., Yu, F., Huang, Y., et al. Preparation of regular silver nanocubes with high yield using seed-mediated growth. Radiation Physics and Chemistry, 2018, 149, 87-93.3. Ngo, T. H., Tran, C. M., Tran, P. T., et al. Synthesis of silver nanocubes with surfactant-assisted microwave method. Journal of Experimental Nanoscience, 2019, 14(1), 129-136.4. Ahmed, S. R., Kim, J. Y., Jeong, Y. T., et al. Green Synthesis of Highly Monodisperse Silver Nanoparticles by Tobacco Leaf Extract: The Effect of Solution Volume, pH, and Plant Age. Nano, 2018, 13(07), 1850082.。

银纳米颗粒的制备及应用研究一、引言银纳米颗粒是指粒径在1-100纳米范围内的纳米颗粒，由于其具有优异的光学、电学、磁学性能，被广泛应用于生物医药、能源材料、环境治理、信息技术等领域。

本文将从银纳米颗粒的制备方法及应用研究两方面进行综述。

二、银纳米颗粒的制备方法在银纳米颗粒的制备方法中，主要有化学还原法、光化学法、微波辅助法、后水热法、激光还原法等。

下面将分别介绍几种常见的制备方法。

2.1 化学还原法化学还原法是使用还原剂来还原金属离子，制备金属纳米颗粒的一种常见方法。

该方法简单易用、成本低廉，并且可以实现批量生产。

目前已有许多文献报道了利用化学还原法制备银纳米颗粒的方法。

例如，Dai等人研究了聚乙烯吡咯烷酮（PVP）包覆的银纳米颗粒的制备方法。

该方法使用了氢氧化钠作为沉淀剂，辅以旋转蒸发工艺和紫外线照射来控制颗粒的形态和尺寸分布。

2.2 光化学法光化学法是利用光化学反应来制备纳米颗粒的一种方法。

该方法可以通过不同的光源来实现纳米颗粒的制备与形态控制。

其中，紫外光是制备银纳米颗粒的常用光源之一。

利用紫外光辐射可促进银离子的还原和聚集，最终获得银纳米颗粒。

2.3 后水热法后水热法是利用高温高压的反应条件来制备银纳米颗粒的一种方法。

在该方法中，银离子以及还原剂被加入到反应釜中，然后在一定的温度和压力下进行反应。

通过控制反应条件和反应时间等参数可以获得不同形态和尺寸的银纳米颗粒。

三、银纳米颗粒的应用研究由于银纳米颗粒具有良好的生物相容性和抗菌性能，目前其在生物医药领域中得到了广泛的应用。

此外，银纳米颗粒还具备优异的光学、电学、磁学性能，因此在能源材料、环境治理、信息技术等领域中也有着广泛的应用前景。

3.1 生物医药银纳米颗粒在生物医药领域的应用主要体现在抗菌、抗病毒、抗肿瘤等方面。

由于其具有优异的抗菌性能，因此被广泛应用于医用敷料、医用材料表面的涂层等方面。

此外，银纳米颗粒还可以用于制备药物载体，并且与蛋白质或物质结合形成复合材料，实现更好的药物传递和治疗效果。

间接电还原法合成银纳米颗粒及纳米银粉的抗菌性能摘要：本文利用具有氧化性·还原性·催化性·抗阻性等多种性质和功能的keggin 结构的12-磷钨酸作为软模板，间接电还原硝酸银制备银纳米颗粒的方法制备银纳米颗粒，且利用银纳米颗粒的稳定的抗菌性，对大肠杆菌和金黄色葡萄球菌进行抗菌实验，实验结果表明纳米银具有十分稳定的抗菌性能。

关键词：磷钨酸；间接电还原；银纳米颗粒；抗菌性1 引言1.1 纳米银的应用及研究现状纳米银是一种新兴的功能材料，具有很高的比表面积和表面活性，导电率比普通银块至少高20倍，因此，广泛用作催化剂材料[1]、防静电材料、低温超导材料、电子浆料和生物医学材料[2]等。

另外，纳米银还具有抗菌、除臭及吸收部分紫外线的功能，因而可应用于医药行业和化妆品行业。

微量的银在溶液中就有杀灭细菌的能力。

银离子可通过阻断细菌的呼吸酶系统,干扰细菌代谢从而致细菌死亡,但银离子在溶液中的不稳定性限制其推广应用。

而纳米银拥有银离子相同的抗菌性，却比银离子稳定，所以纳米银现已广泛应用于抗菌材料的制备,市场上已经出现抗菌陶瓷材料[3]、抗菌涂料以及抗菌织物等。

因此，纳米银抗菌性相关研究也很多，如：王洪水[4]的纳米银及载银纳米抗菌材料的研究，孙延[5]的添加纳米载银无机抗菌剂对义齿基托树脂和烤瓷用釉相关性能影响的研究，马楠[6]等纳米抗菌塑料的抗菌性能测定，杨娜[7]等银系抗菌剂及其在纺织材料中的应用，张文钲[8]等纳米银抗菌材料研发现状等等研究。

都说明了纳米银的研究具有很高的理论上和实际应用上的重要意义。

1.2 纳米银颗粒制备近年来,纳米银的应用越来越广泛，成为金属纳米材料研究的热点。

应用纳米技术能将块状材料做成粉体，大幅度减少了原材料的用量，降低了产品本，还可进一步赋予材料很多新的性能。

且国内外有关纳米银粉制备的文献和专利报道很多, 制备方法主要分为化学方法和物理方法。

化学方法主要有液相化学还原法[9]、电化学法、热分解法、微波还原法[10]、气体冷凝法、反胶束中的化学和光致还原法[11]以及辐射化学还原法、模板或非模板合成法[12]、水热合成法、晶种法、液相脉冲激光烧蚀等等, 物理方法主要有还原球磨法、蒸发冷凝法及雾化法等。
