下载文档原格式

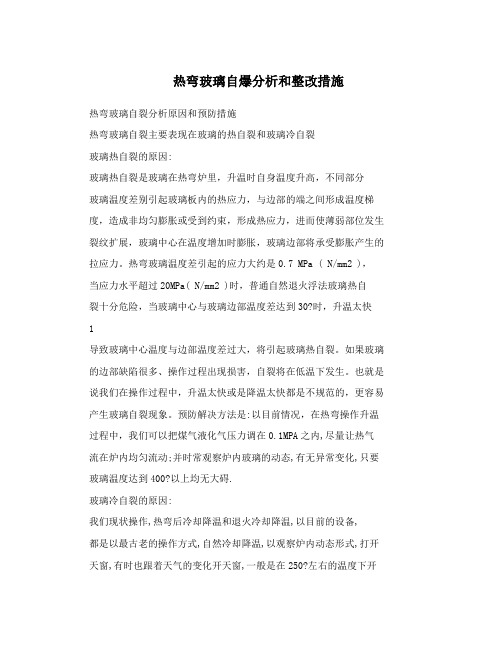

热弯玻璃自爆分析和整改措施热弯玻璃自裂分析原因和预防措施热弯玻璃自裂主要表现在玻璃的热自裂和玻璃冷自裂玻璃热自裂的原因:玻璃热自裂是玻璃在热弯炉里，升温时自身温度升高，不同部分玻璃温度差别引起玻璃板内的热应力，与边部的端之间形成温度梯度，造成非均匀膨胀或受到约束，形成热应力，进而使薄弱部位发生裂纹扩展，玻璃中心在温度增加时膨胀，玻璃边部将承受膨胀产生的拉应力。
热弯玻璃温度差引起的应力大约是0.7 MPa ( N/mm2 )，当应力水平超过20MPa( N/mm2 )时，普通自然退火浮法玻璃热自裂十分危险，当玻璃中心与玻璃边部温度差达到30?时，升温太快1导致玻璃中心温度与边部温度差过大，将引起玻璃热自裂。
如果玻璃的边部缺陷很多、操作过程出现损害，自裂将在低温下发生。
也就是说我们在操作过程中，升温太快或是降温太快都是不规范的，更容易产生玻璃自裂现象。
预防解决方法是:以目前情况，在热弯操作升温过程中，我们可以把煤气液化气压力调在0.1MPA之内,尽量让热气流在炉内均匀流动;并时常观察炉内玻璃的动态,有无异常变化,只要玻璃温度达到400?以上均无大碍.玻璃冷自裂的原因:我们现状操作,热弯后冷却降温和退火冷却降温,以目前的设备,都是以最古老的操作方式,自然冷却降温,以观察炉内动态形式,打开天窗,有时也跟着天气的变化开天窗,一般是在250?左右的温度下开天窗,若是我们在正常的情况下操作会产生自裂,原因有3种:2一、是在冷却降温情况下,炉内的温度在250?以上时,火炉有通风口,有大量的新空气进入,使玻璃2面的温度相差太大,玻璃中心温度冷却较慢,玻璃将产生拉应力,受到冲突,温度不均匀产生冷自裂.预防措施是查看是否有通风口，给予密封式，自然形式降温。
二、是在我们操作过程中升温、保温时间的差异，升温快，保温时间过长或是太短，使玻璃前弧应力超标或是达不到。
在外放置时间太长，再加上受天气的影响，会产生自裂。
预防措施是:在退火炉操作时，在煤气升温的过程中，把液化煤气压力调在0.05MPA之内，升到450?时，液化气压力调在0.04MPA之内。
玻璃易炸裂是因为什么原因玻璃杯是我们日常生活中经常接触到的一种生活用品，但是有很多的玻璃杯易炸裂，这是怎么回事?下面为您精心推荐了玻璃易炸裂的科学原理，希望对您有所帮助。
玻璃易炸裂的原理在寒冷的冬天，将热水倒入厚玻璃杯中，比倒入薄玻璃杯中更容易发生爆裂，这是因为玻璃具又热胀冷缩的性质。
当滚烫的开水倒入玻璃杯中时，杯子的内壁受热后会马上开始膨胀，拼命往外擠，而因为壁厚的缘故，热量不能及时传过去，杯子的外壁温度还比较低，来不及膨胀。
这时，杯子内外受力不均，在内层的奋力冲击下，玻璃杯就很可能杯挤破。
而薄玻璃，杯因为内壁和外壁之间很薄，开水倒入时，内外两层几乎同时膨胀，也不容易炸裂了。
玻璃的成分结构普通玻璃的成分主要是二氧化硅(SiO2，即石英，砂的主要成分)。
而纯硅土熔点为摄氏2000度，因此制造玻璃时一般会加入碳酸钠(Na2CO3 ，即苏打)与碳酸钾(Potash，K2CO3，钾碱)，这样硅土熔点将降至摄氏1000度左右。
但是碳酸钠会使玻璃溶于水中，因此通常还要加入适量的氧化钙(CaO)使玻璃不溶于水。
对可见光透明是玻璃最大的特点，一般的玻璃因为制造时加进了碳酸钠，所以对波长短于400nm的紫外线并不透明。
如果要让紫外线穿透，玻璃必须以纯正的二氧化硅制造，这种玻璃成本较高，一般被称为石英玻璃。
纯玻璃对红外线亦是透明的，可以造成数公里长，作通讯用途的玻璃纤维。
常见的玻璃通常亦会加入其他成份。
例如看起来十分闪烁曜眼的水晶玻璃(Lead glass，又称铅玻璃)是在玻璃内加入铅，令玻璃的折射系数增加，产生更为眩目的折射。
至于派热克斯玻璃(Pyrex)，则是加入了硼，以改变玻璃的热及电性质。
加入钡亦可增加折射指数。
制造光学镜头的玻璃则是加入钍的氧化物来大幅增加折射指数。
倘若要玻璃吸收红外线则可以加入铁，放映机内便有这种隔热的玻璃。
玻璃加入铈则会吸收紫外线。
在玻璃中加入各种金属和金属氧化物亦可以改变玻璃的颜色。
浅析建筑夹层玻璃环境性能不合格原因及改进建议发布时间：2021-09-23T09:53:40.553Z 来源：《时代建筑》2021年12期6月下作者：秦浩博[导读] 夹层玻璃是玻璃与玻璃和/或塑料等材料，用中间层分隔并通过处理使其粘结为一体的复合材料的统称。
常见和大多使用的是玻璃和玻璃，用中间层分隔并通过处理使其粘结为一体的玻璃构件。
夹层玻璃中间层主要分为湿法化学浆料、EV A胶片、PVB胶片、离子聚合中间层等。
本文通过对工厂“人、机、料、法、环”等可能导致夹层玻璃不合格的环节进行分析，提出相应的改进方法及建议，以期帮助夹层玻璃生产企业减少不合格品的产出。
北京首开仁信置业有限公司秦浩博 100161摘要：夹层玻璃是玻璃与玻璃和/或塑料等材料，用中间层分隔并通过处理使其粘结为一体的复合材料的统称。
常见和大多使用的是玻璃和玻璃，用中间层分隔并通过处理使其粘结为一体的玻璃构件。
夹层玻璃中间层主要分为湿法化学浆料、EV A胶片、PVB胶片、离子聚合中间层等。
本文通过对工厂“人、机、料、法、环”等可能导致夹层玻璃不合格的环节进行分析，提出相应的改进方法及建议，以期帮助夹层玻璃生产企业减少不合格品的产出。
关键词：夹层玻璃;环境性能;环节;充分排气; 1夹层玻璃环境性能不合格原因分析 1.1人员对质量的作用夹层玻璃的生产中，管理人员、采购管理人员、夹层生产相关人员及质检人员都对产品质量起到重要作用。
任何一个环节的人员的疏忽，对采购、生产、质检环节的把控不到位，都对夹层玻璃的质量产生影响。
1.2夹层玻璃设备对质量的影响制作夹层玻璃需要真空设备时，应注意抽真空的相关设备（真空袋、橡胶管）及真空表等是否完好、有效。
预压机的温度控制、速度控制、辊压压力控制设施以及压辊是否完好、平整，相关的监视设施（温控表等）是否准确有效。
1.3材料对质量的影响用于构成夹层玻璃的两层或多层玻璃为钢化玻璃或曲面钢化玻璃时，可能波形弯曲度过大或曲面吻合度不够，从而导致中间空隙过大，无法较好粘合。
热弯夹层玻璃的生产要紧通过以下几道工序:玻璃的热弯、合片、真空预热预压、高温高压等工艺进程。
1 热弯模具的选用热弯玻璃所利用的成型模具在热弯玻璃成型进程中起着相当重要的作用，热弯模具的种类要紧分为三种：实心模、条框模、空心模，在此基础之上很多生产厂家在模具的加工上都有自已的特点。
实心模，顾名思义模具中间为实心，用铁板制作成，此种模具的特点是容易保证玻璃的弯曲度和球面的一致，玻璃可不能弯曲过头，对操作人员要求不高，缺点是模具的制作本钱高，制作周期长，在热弯烧制进程中，模具吸热多造成升温慢，在烧制进程中容易造成玻璃表面显现麻点；空心模的制作采纳角钢和扁钢制成，这种模具的制作相对简单，用材少，在热弯烧制进程中模具吸热少，在烧制进程中玻璃的中间采纳弹簧进行支撑，制品表面可不能显现麻点，采纳此种模具对热弯的操作技术要求较高，由于热弯玻璃进程中有热滞后现象，制品很容易弯过头；条框模是介于实心模和空心模之间的一种模具，它的制作相关于实心模来讲较为简单，对热弯操作要求也较低。
2. 热弯的操作进程目前，大多数玻璃加工厂家采纳的是电加热式热弯炉，这种热弯炉温度操纵方便，易操作，不污染玻璃，产品的质量和产品的一致性较高，且多数已采纳运算机集成操纵，通过对运算机各类参数设置，实现了对热弯工艺的程序化操纵。
热弯操作进程能够简单归纳为将搭配好的大小片，且两片大小片间均匀洒上硅粉的玻璃放在凹模上面，然后对其进行加热，使玻璃达到软化点温度时，玻璃在自身重力或外部压力的作用下达到与凹模曲率一致后，停止加热，缓慢进行退火直至室温，至此完成热弯进程。
玻璃热弯工艺进程中的操纵，要紧把握：玻璃预热时，应采纳持续加热或缓慢加热的方式，使炉内温遍地一致；要求两片重叠的玻璃弯曲的曲率半径相一致，不然会使夹层玻璃产生光学畸变；玻璃必需达到所要热弯成型时所需的温度；模具放置在承载小车上时，必需保证模具放置的水平；炉内温度达到玻璃成型时所需的温度640～710℃，这时玻璃将开始在自身重力的作用下开始变形，为了避免玻璃在接近软化温度时突然沉降，避免玻璃表面产生热弯波纹，这时操作人员必需时刻观看炉内玻璃的成形情形，通过观看来操纵加热灯管的开关数量、区域和时刻；玻璃的退火应采纳缓慢冷却的方式，炉温必需降到100℃以下时再掏出玻璃，玻璃在热弯成型时，原有应力已排除，为避免在降温进程中由于温度梯度而产生新的应力，应严格操纵在退火温度范围的冷却速度，专门是在温度较高时期，要玻璃慢冷到玻璃结构完全固定以后，以避免永久应力的产生，退火曲线应该均匀转变，且出炉落架的玻璃不能放在车间风口或风扇直吹处。

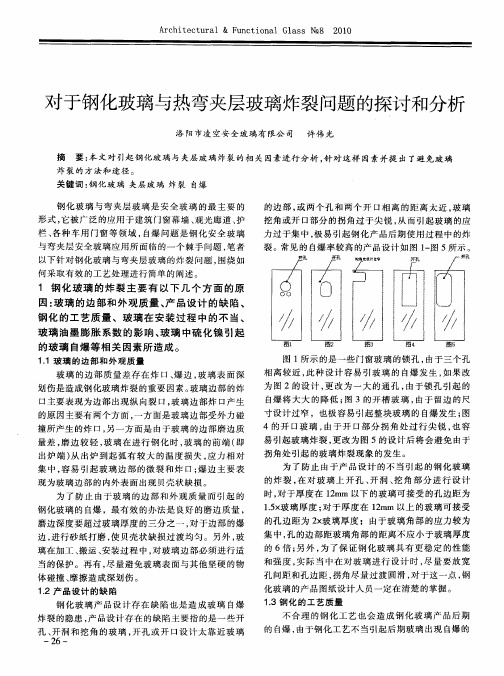

建筑用钢化玻璃爆裂原因分析研究0引言随着社会不断发展、人们生活水平的提高，对居住及公共建筑的要求越来越高，建筑用钢化玻璃作为一种安全玻璃被广泛应用。
通常所说的钢化玻璃是一种预应力玻璃，经过热处理工艺后，在玻璃表面形成压应力，机械强度和耐热冲击强度得到提高，破坏时具有特殊碎片状态。
我国钢化玻璃质量安全事故频发且呈逐年增长的趋势，事故暴露出钢化玻璃生产标准、产品质量、流通销售、安装应用、安全管理等方面存在突出问题。
通常钢化玻璃爆裂都认为是钢化玻璃自爆。
其实并不是所有的爆裂都为自爆，爆裂分为自爆、外力破坏两种。
如何识别爆裂种类和预防爆裂，对建筑用钢化玻璃爆裂问题进行系统全面的分析研究是非常重要和必要的。
1建筑用钢化玻璃爆裂原因分析（1）建筑用钢化玻璃爆裂内因分析①硫化镍（NiS）等杂质引起自爆。
普通平板玻璃生产过程中，玻璃原材料、辅料及燃料带入镍和硫等杂质（图1）。
图1钢化玻璃硫化镍杂质经过1400～1600 ℃高温熔化，反应生成硫化镍存在于玻璃液中，经过退火窑冷却，在冷却过程中，硫化镍经过α相（六方晶体）到β相（三方晶系）的相变，高温时（约800 ℃）是α相、低温时是β相。
而钢化玻璃钢化的过程是将普通平板玻璃加热到650 ℃，这时硫化镍处于α相，玻璃开始软化，然后玻璃进入风栅快速冷却，由于钢化冷却时间很短，硫化镍α相来不及转变成β相，以α相存在钢化玻璃中。
在使用过程中，随着温度的变化，硫化镍α相缓慢地向β相转变，体积不断膨胀，硫化镍周围的玻璃出现微裂纹，导致硫化镍周围的张应力变大，大于钢化玻璃表面的压应力，平衡被破坏，钢化玻璃自爆。
②表面应力过大引起自爆。
表面应力与硫化镍杂质尺寸对钢化玻璃自爆有很大的影响。
表面应力越大，引起自爆的硫化镍杂质的临界直径越小，很小的硫化镍杂质就可能引起钢化玻璃自爆。
③玻璃边部加工质量低下引起的自爆。
玻璃边部加工时，可能造成有爆边、划伤、裂纹和缺角等缺陷，易造成应力集中而导致钢化玻璃自爆。
钢化玻璃挤压爆裂状态
钢化玻璃是一种经过特殊加工处理的玻璃，具有较高的强度和耐冲击性。
然而，在某些情况下，钢化玻璃可能会出现挤压爆裂的状态，这是由于一系列因素导致的。
本文将简要探讨钢化玻璃挤压爆裂状态的原因和可能的解决方案。
钢化玻璃挤压爆裂状态通常发生在较高温度或阳光直射的环境中。
在这些条件下，玻璃表面的温度会升高，导致玻璃表面的压力增加。
如果玻璃表面存在一些微小的缺陷或不均匀性，这些压力可能会导致玻璃爆裂。
另一个导致钢化玻璃挤压爆裂的原因是由于安装或固定过程中的错误。
如果安装过程中施加的压力不均匀或过大，会导致钢化玻璃受到不必要的应力，从而引发爆裂。
此外，若安装环境中存在振动或震动，也会增加钢化玻璃挤压爆裂的风险。
为了解决钢化玻璃挤压爆裂的问题，我们可以采取一些措施。
首先，应确保正确的安装方法和固定方式。
安装人员应具备专业知识
和经验，以确保施加的压力均匀并不过大。
其次，可以考虑在玻璃表面施加特殊的保护层，以增强其耐冲击性。
这些保护层可以有效地分散压力，减少挤压爆裂的风险。
最后，对于在高温环境下使用钢化玻璃的情况，可以考虑使用特殊的隔热材料或采取其他措施来降低温度，以减少玻璃表面的压力。
总之，钢化玻璃挤压爆裂状态是由于温度、压力和安装过程中的因素共同作用而产生的。
为了避免这一问题，我们需要正确安装和固定钢化玻璃，并在需要时采取适当的保护措施。
通过这些措施，我们可以有效地减少钢化玻璃挤压爆裂的风险，确保其长期稳定和安全的使用。
