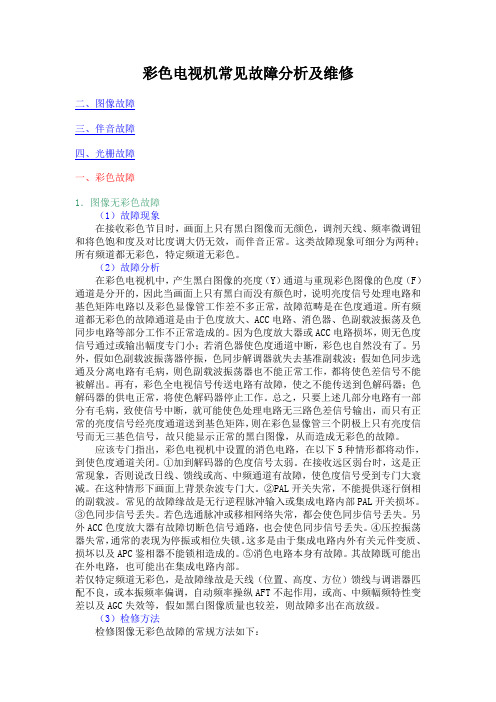

彩色电视机常见故障分析及维修二、图像故障三、伴音故障四、光栅故障一、彩色故障1.图像无彩色故障(1)故障现象在接收彩色节目时,画面上只有黑白图像而无颜色,调剂天线、频率微调钮和将色饱和度及对比度调大仍无效,而伴音正常。
这类故障现象可细分为两种;所有频道都无彩色,特定频道无彩色。
(2)故障分析在彩色电视机中,产生黑白图像的亮度(Y)通道与重现彩色图像的色度(F)通道是分开的,因此当画面上只有黑白而没有颜色时,说明亮度信号处理电路和基色矩阵电路以及彩色显像管工作差不多正常,故障范畴是在色度通道。
所有频道都无彩色的故障通道是由于色度放大、ACC电路、消色器、色副载波振荡及色同步电路等部分工作不正常造成的。
因为色度放大器或ACC电路损坏,则无色度信号通过或输出幅度专门小;若消色器使色度通道中断,彩色也自然没有了。
另外,假如色副载波振荡器停振,色同步解调器就失去基准副载波;假如色同步选通及分离电路有毛病,则色副载波振荡器也不能正常工作,都将使色差信号不能被解出。
再有,彩色全电视信号传送电路有故障,使之不能传送到色解码器;色解码器的供电正常,将使色解码器停止工作。
总之,只要上述几部分电路有一部分有毛病,致使信号中断,就可能使色处理电路无三路色差信号输出,而只有正常的亮度信号经亮度通道送到基色矩阵,则在彩色显像管三个阴极上只有亮度信号而无三基色信号,故只能显示正常的黑白图像,从而造成无彩色的故障。
应该专门指出,彩色电视机中设置的消色电路,在以下5种情形都将动作,到使色度通道关闭。
①加到解码器的色度信号太弱。
在接收远区弱台时,这是正常现象,否则说改日线、馈线或高、中频通道有故障,使色度信号受到专门大衰减。
在这种情形下画面上背景杂波专门大。
②PAL开关失常,不能提供逐行倒相的副载波。
常见的故障缘故是无行逆程脉冲输入或集成电路内部PAL开关损坏。
③色同步信号丢失。
若色选通脉冲或移相网络失常,都会使色同步信号丢失。
另外ACC色度放大器有故障切断色信号通路,也会使色同步信号丢失。
彩色电视机原理与维修的学习技巧摘要随着现代科技的不断发展,很多现代化技术在现实中得以应用,彩色电视机就是其中之一。
在现实社会中,彩色电视机已经得到广泛普及,成为现代人们精神生活的一个主要部分,掌握彩色电视机的原理以及维修对现在电器维修人员也就十分必要。
本文主要对彩色电视机原理进行分析,并阐述有关维修技巧。
关键词彩色电视机;原理;维修中图分类号tn94 文献标识码a 文章编号 1674-6708(2013)93-0036-02彩色电视机是在黑白电视机的基础上发展而来的,彩色电视机的基本工作原理是将黑白电视机的工作原理进行了深化,加入了新的技术。
彩色电视机的维修相对于黑白电视机也复杂一些。
在进行维修时,要根据利用现代科学知识进行合理操作,提高维修水平。
1 彩色电视机的工作原理根据人眼彩色视觉特性来看,在彩色重现这一过程中,重要的就是使获得的彩色感觉与原景物相同,而并不是要求将原景物光谱进行还原。
彩色电视机的设计以及工作原理是以三基色原理为依据。
所谓三基色原理就是,任何一种色彩都是以另外三种色彩的相互混合而制成的。
这也就表示,只要是选定三种基色,就可以混合出任何一种色彩。
彩色电视机就是以人眼机能及三基色原理为基础,设计出显示器及彩色摄像机。
在一般的彩色电视摄像机中,是利用三个摄像管对光学图像中的红、绿、蓝分量进行分别拾取,以此来模仿人眼中的三种锥状细胞,来使彩色电视信号中的红、绿、蓝三种基色分量得以形成。
crt显示器彩色显示的基本原理是由加性混色法则构成的。
将大量由红绿蓝三种基色所组成的荧光粉点涂在彩色荧光屏内表面上。
荧光粉是一种化合物,在接受电子轰击之后会发光,它的发光强度是由电子束强度来决定的。
在图像重现的时候,利用接收到的三基色分量对三个电子枪进行控制,对相应颜色的荧光粉点进行轰击,由于荧光粉点比较小,在一定距离进行观察的时候,通过人眼的混合作用,使我们看到的混合色是均匀的。
2 彩色电视机的维修技巧在笔者看来,要想掌握彩色电视机的维修技巧,提高彩色电视机维修的水平,可以从下面两个方面做起:1)对彩色电视机机电路能够科学分析在进行彩色电视机维修时,要想将故障迅速排除,前提条件是要能够对电路进行正确识读及分析,对电路的识读及分析快慢是修理工对基础知识以及专业知识掌握程度的具体反映。
有关彩色电视机维修的几点经验1 一台康佳牌彩色电视机开机“三无”,经用户讲述是因为被雷电击中所致!打开机盖检查,发现机内的保险已经烧毁,用万用表检查开关电源的滤波电容正常!断开机内的行负载,再检查开关电源的各个关键部位发现该开关电源的控制芯片(STR 8656)对地短路,试用同型号的芯片置换之,再接上100W的灯泡做假负载,开机不到一分钟保险又再次烧毁!怀疑开关电源还存在短路,再次对其仔细检查,没发现异常,但其控制芯片再次出现对地短路现象!最后试着将滤波电容,控制芯片一起置换,再次开机发现灯泡的亮度正常,恢复行负载,开机一切正常!2 一台金星牌电视机的显示画面上下抖动,造成此现象的原因是该机的行管的性能不良所引起的!3 一台康佳牌电视机开机“三无”并且该机还发出“哒哒”的响声,初步怀疑该机的电源性能不良从而无法推动行电路工作!打开机盖,断开行负载接上100W灯泡做假负载,开机灯泡亮度正常,该机的电源不存在故障。
无奈只好又接回行负载,再次开机,机内又发出“哒哒”的声音,显然该机的行电路无法正常工作,仔细检查行电路的各个关键点,发现该机的行管已经烧毁,将行管置换后,开机一切正常!4 彩色电视机的无彩色故障多数是因为其中频放大集成电路旁边的晶振损坏所引起的!5 一台海尔牌彩色电视机出现“三无”故障。
打开机盖检查+B电压,发现该机的+B电压为0,根据多年的经验初步怀疑是该机的行输出变压器损坏,再仔细检查该机的行输出的各级电压发现都为0,确认是行输出变压器损坏,将其置换后开机一切正常!6 一台松下牌彩色电视机出现“三无”故障,且机内发出“哒哒”的声音,显然该机的行输出无法正常工作,开机检查发现该机的行管已经烧毁,将行管置换后开机10分钟左右又再次出现“三无”故障,检查发现行管又已经烧毁,怀疑该机的行输出电路还存在短路故障,再次仔细检查行输出的各级电路没发现任何问题!怀疑该机的开关电源的功率偏低从而造成行管激励不足而烧毁,断开行负载,接上100W灯泡做假负载,发现灯泡的亮度完全正常!连续开机半小时灯泡的亮度很稳定,看来电源不存在问题!思路被中断了,为什么会这样的呢?既然行负载没问题,电源又供稳定,为什么会烧行管的呢?!唯一和行输出有关的就只剩下行偏转线圈了,难道是行偏转线圈出了问题!试着去检查行偏转线圈,发现其有短路现象,试着将其全部换新,再换回新的行管,开机一切正常!7 一台欧多尔牌大功率音频放大器出现无法放大音频信号的故障,且将BASS和左右声道转换键同时调到最大时该机出现了自激的声音!造成此故障的原因是该机的前置放大集成电路损坏所引起的!。
彩色电视机常用维修方法与技巧维修彩色电视机的方法较多,分别有电压法(也称关键点测试法)、电流法、电阻法、直观法、代换法、断开法,短路法、接假负载法、经验法、降压法、感应法、波形法、震动法(敲击法)等。
针对彩色电视机维修情况,先从中提取最常见的几种维修方法加以介绍。
4.1电压测量法所谓电压测量法是维修方法中最为关键的一种方法。
他的测量结果能反映出该电路的正常与否,特别是最关键测量点的电压数据,几乎能判断电路的工作情况,下面将列举电压法在单元电路中的测试要点和方法,根据测试结果判断故障所在以及故障元件。
4.1.1开关电源关键测试点电压及说明1.开关电源关键测试点开关电源关键测试点是指开关电源各电压输出端及开关管集电极电压和基极电压。
对于遥控彩色电视机。
还应测试开/待机接口电路中晶体管集电极或发射极电压。
2.各测试点电压的说明(1)开关电源各电压输出端测试数据的说明1)开关电源各输出端电压值开关电源各开关电源各电压输出端在标称值允许范围内有±5%的误差。
开关电源各输出端电压均高于正常值20%以上,对应的故障现象是无光、无声、无字符。
说明开关电源输出电压高,造成这种现象一般是由于脉宽调制电路失控、负载轻所致,应对脉宽调制电路和行扫描电路进行检查。
开关电源各输出端电压按比例下降,说明故障在开关电源厚膜块或脉宽调制电路。
开关电源各输出端电压低,但有的下降比例大,有的下降比例小,故障应在下降比例大的这路输出端的整流滤波电路及负载。
各输出端或某个输出端只有在开机瞬间有电压输出,然后下降为0V,故障是因为过流过压保护电路动作所致。
如果有输出端开机瞬间有电压,有的输出端始终为0V,故障应在无电压输出的这路整流、滤波电路或负载电路。
可用电阻法和断开法进一步证实。
如果断开的是行输出管的供电,则要在加入假负载法的情况下进行。
如果所有输出端开机瞬间均有电压,可用断开法和负载法先对负载电路进行排除;也可用交流调压器将市电调低,当市电调到某一数值(一般为交流100V以下)时开关电源输出电压恢复正常,说明故障是开关电源输出电压高,造成过压保护电路动作所致。
彩色电视机维修方法一、无图像无声音1.检查电视机的电源是否接通,插头是否有松动。
2.检查电视机是否选中正确的信号源。
可以通过遥控器或电视机面板上的按键进行切换。
3.检查电视机的视频输入线是否插牢,以及线材是否破损。
如果有破损,可以更换新的线材。
4.如果以上步骤都没有解决问题,可以尝试将电视机恢复到出厂设置。
具体方法可查看电视机的使用手册。
5.如果仍然没有解决问题,可能是电视机的显示芯片或音频芯片出现故障,需要请专业维修人员进行修复。
二、无图像但有声音1.检查电视机的视频输入线是否插牢,以及线材是否破损。
如果有破损,可以更换新的线材。
2.检查电视机的视频信号源是否正常输出,可以通过连接其他设备进行测试。
3.检查电视机的背光是否正常工作。
可以通过遮挡电视机画面后,观察背光是否有改变。
4.如果以上步骤都没有解决问题,可能是电视机的显示芯片出现故障,需要请专业维修人员进行修复。
三、无声音但有图像1.检查电视机的音频输入线是否插牢,以及线材是否破损。
如果有破损,可以更换新的线材。
2.检查电视机的音频输出是否正常,可以通过连接耳机或音响进行测试。
3.检查电视机的音量设置是否为0,可以通过遥控器或电视机面板上的按键进行调节。
4.如果以上步骤都没有解决问题,可能是电视机的音频芯片出现故障,需要请专业维修人员进行修复。
四、彩色不艳或呈现异常色彩1.检查电视机的色彩设置是否正常,可以通过遥控器或电视机面板上的按键进行调节。
2.检查电视机的视频输入线是否插牢,以及线材是否破损。
如果有破损,可以更换新的线材。
3.检查电视机的视频输出是否正常,可以通过连接其他设备进行测试。
4.如果以上步骤都没有解决问题,可能是电视机的视频芯片出现故障,需要请专业维修人员进行修复。
以上是一些常见的彩色电视机故障及其维修方法。
在维修电视机时,需要注意安全,遵循电器使用规范,并请专业人员修复复杂的故障。
通过正确维修和保养,可以延长电视机的使用寿命,提供更好的观影体验。
彩色电视机的维修方法彩色电视机是我们日常生活中常见的电器设备,然而,由于种种原因,彩色电视机在使用过程中也会遇到各种故障和问题。
本文将介绍一些常见的彩色电视机故障及其维修方法,帮助读者更好地解决电视机故障。
一、无法开机如果彩色电视机无法正常开机,首先需要检查电源线是否连接稳固。
如果电源线连接正常,那么可能是电源故障导致的问题。
可以尝试将电视机插入其他正常工作的插座进行测试,如果能够恢复正常开机,说明原插座出现故障。
如果依然无法开机,可以考虑更换电源线或者联系专业的维修人员进行检修。
二、无图像显示当彩色电视机开机正常,但无法显示图像时,首先要检查视频信号线是否连接正确。
如果信号线连接正常,那么可以尝试更换其他设备,如DVD播放器或游戏机,检查电视机是否能够显示其他设备的图像。
如果可以显示其他设备的图像,说明电视机本身没有故障,可能是信号源设备出现了问题。
如果仍然无法显示图像,可以考虑进行以下维修方法:1. 调整亮度和对比度:有时候,亮度和对比度设置不当会导致图像无法正常显示。
可以尝试在电视机的菜单设置中调整亮度和对比度参数,看看是否能够解决问题。
2. 检查电缆和接口:请确保视频信号线没有损坏,并且插头与电视机或信号源设备的接口连接牢固。
如果有必要,可以尝试更换视频信号线。
3. 重置电视机设置:有时候,电视机的设置可能出现故障,可以尝试进行电视机设置的重置,将其恢复到出厂设置。
4. 联系维修人员:如果经过以上方法仍无法解决问题,建议联系专业的维修人员进行检修,避免自行拆解电视机造成更大的损坏。
三、颜色失真或偏色彩色电视机在使用一段时间后,可能会出现颜色失真或偏色的情况。
这可能是因为电视机的彩色信号处理电路出现了故障。
以下是一些解决方法:1. 调整色彩设置:尝试在电视机的菜单设置中调整色彩参数,如饱和度和色调,看看是否能够纠正颜色失真或偏色的问题。
2. 清洁屏幕和光柱:彩色电视机屏幕上的灰尘或污垢也可能导致颜色失真或偏色。
电视机是我们大家最熟悉的家用电器,它极大的丰富了我们的生活,但对于电视机原理与维修,大家可能就比较陌生了。
电视机结构比较复杂,技术要求较高,因此常人对于电视机原理与维修都比较陌生。
本文就简单介绍一些彩色电视机原理与维修方法,感兴趣的朋友快来看看吧!电视机原理与维修这里我们先介绍传统电视的工作原理,传统电视机就是指阴极射线管显示器(CRT)电视机。
它采用阴极射线管显示图像,“阴极”是一种专业术语,就是负极的意思。
在阴极会射出众多电子形成电子流,然后被加速,电子流经过阴极真空管打击到另一端的屏幕上。
屏幕涂有荧光剂,受到电子的打击就会发光。
经过电子不同的高速轰击,就会呈现不同的画面,电视机进而正常工作。
当然这是需要一定的电视接收信号的。
电视机原理与维修这里我们介绍一下等离子电视机和液晶电视机原理与维修。
等离子电视机指采用等离子显示器(PDP)的电视机。
它是在两块很薄的玻璃板之间注入某些气体,并施加电压利用荧光剂发光的原理来工作。
等离子电视这种利用气体放电原理进行显示的原理与日光灯很相似,它采用等离子管作为发光元件,每一个像素由一个等离子管对应。
液晶电视就是指采用液晶显示器的电视。
液晶电视利用液晶的特殊性质来呈现电视功能,液晶是一种介于固态和液态之间的特殊化合物,它本身不会发光,主要通过改变电压来改变电场,从而改变液晶分子的排列显示图像。
利用背光原理,把灯管作为背光光源,通过复杂的物理过程来达到电视显示效果。
电视机原理与维修电视机的大多数故障可以概括为三个方面:开机问题,图像问题,声音问题。
电源指示灯状态与开机问题密切相关,若是指示灯为红色,那电视机没问题,可能是没按待机键,若指示灯不亮,就是电源板供电问题,若指示灯为蓝色,就检查U8的供电和晶体以及总线,若有问题就更换晶体检修总线,没问题就检查LVDS连接线,LVDS连接线有问题就重新连接,没问题就检查FLASH,FLASH有问题就升级或更换,没问题就检查LVDS驱动板,LVDS驱动板有问题就更换新的。
