彩色电视机维修技术六

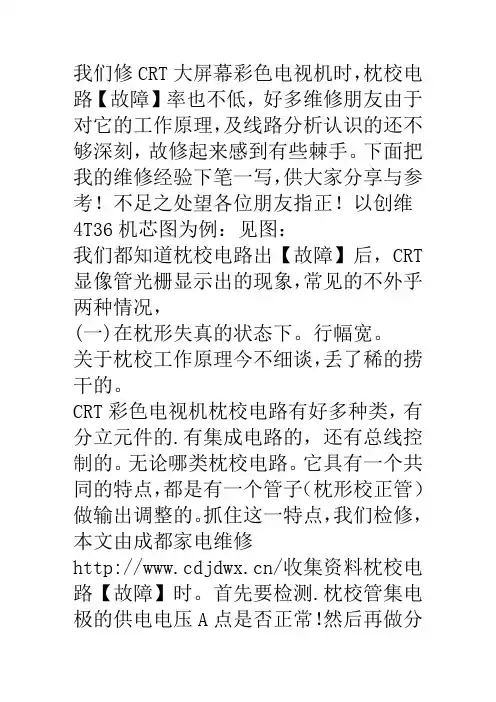

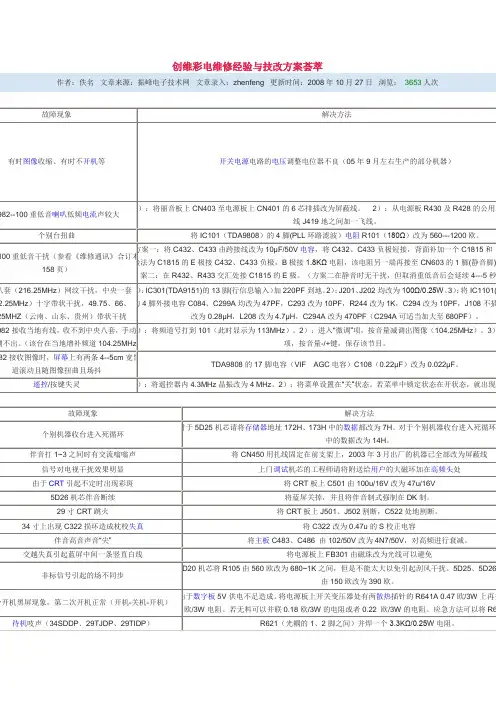

我们修CRT大屏幕彩色电视机时，枕校电路【故障】率也不低，好多维修朋友由于对它的工作原理，及线路分析认识的还不够深刻，故修起来感到有些棘手。

下面把我的维修经验下笔一写，供大家分享与参考！不足之处望各位朋友指正！以创维4T36机芯图为例：见图：我们都知道枕校电路出【故障】后，CRT 显像管光栅显示出的现象，常见的不外乎两种情况，(一)在枕形失真的状态下。

行幅宽。

关于枕校工作原理今不细谈，丢了稀的捞干的。

CRT彩色电视机枕校电路有好多种类，有分立元件的.有集成电路的，还有总线控制的。

无论哪类枕校电路。

它具有一个共同的特点，都是有一个管子（枕形校正管）做输出调整的。

抓住这一特点，我们检修，本文由成都家电维修/收集资料枕校电路【故障】时。

首先要检测.枕校管集电极的供电电压A点是否正常！然后再做分析与检修，本文由成都家电维修/收集资料，进而排除行幅宽或行幅窄枕形失真的【故障】。

通过检修，本文由成都家电维修/收集资料实践证实：(一)创维4T36机芯【故障】行幅宽：（图像左边与右边中间凹.光栅幅度超出屏外）见图:（a)经测枕校管（Q303）集电极保护电阻R333下端A点电压只有4V左右，此现象.损坏的元件有：枕校管Q303或推动管Q304击穿短路。

下阻尼二极管D305，下逆程电容C328 （0.033uF/630V）短路！电感L303（760UH）局部短路，电容C321（4.7UF/50V）不良（失容）。

以上任意一个元件损坏,都会造成枕校管集电极供电A点.无电压或电压低，而出现枕形失真行幅宽的【故障】。

原因是枕校管工作所需求的dianyuan电源，是有电感L303，电容C321，和下阻尼二极管D305下逆程电容C328谐振而得到的）。

工作原理得知，在没有此电压时，下阻尼二极管在谐振回路中是处于导通状态，它的导通相当于下逆程电容短路，因行逆程电容C326,C328串联.总容量小于单一的容量，下逆程电容短路后，相当于行逆程电容容量增大，所以显示现象是（枕形失真）行幅宽。

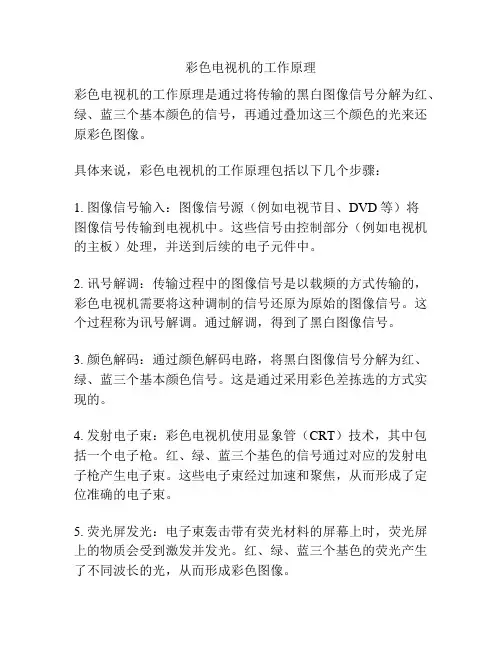

彩色电视机的工作原理
彩色电视机的工作原理是通过将传输的黑白图像信号分解为红、绿、蓝三个基本颜色的信号，再通过叠加这三个颜色的光来还原彩色图像。

具体来说，彩色电视机的工作原理包括以下几个步骤：
1. 图像信号输入：图像信号源（例如电视节目、DVD等）将
图像信号传输到电视机中。

这些信号由控制部分（例如电视机的主板）处理，并送到后续的电子元件中。

2. 讯号解调：传输过程中的图像信号是以载频的方式传输的，彩色电视机需要将这种调制的信号还原为原始的图像信号。

这个过程称为讯号解调。

通过解调，得到了黑白图像信号。

3. 颜色解码：通过颜色解码电路，将黑白图像信号分解为红、绿、蓝三个基本颜色信号。

这是通过采用彩色差拣选的方式实现的。

4. 发射电子束：彩色电视机使用显象管（CRT）技术，其中包括一个电子枪。

红、绿、蓝三个基色的信号通过对应的发射电子枪产生电子束。

这些电子束经过加速和聚焦，从而形成了定位准确的电子束。

5. 荧光屏发光：电子束轰击带有荧光材料的屏幕上时，荧光屏上的物质会受到激发并发光。

红、绿、蓝三个基色的荧光产生了不同波长的光，从而形成彩色图像。

6. 图像显示：荧光屏上发光的图像经过透明的阴极射线管（CRT）面板，通过玻璃面板和其后续的光学系统，最终达到观察者的眼睛。

通过这个工作原理，彩色电视机能够还原传输过来的彩色图像，并展示给用户观看。

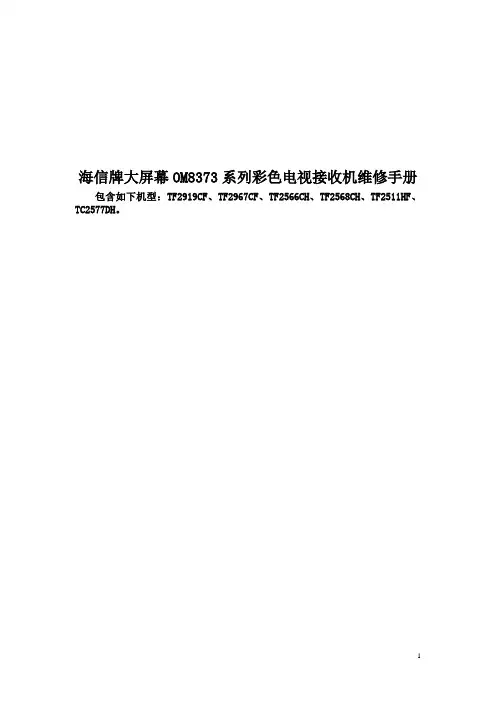

海信牌大屏幕OM8373系列彩色电视接收机维修手册包含如下机型：TF2919CF、TF2967CF、TF2566CH、TF2568CH、TF2511HF、TC2577DH。

一、产品介绍 (3)（一）产品外观介绍 (3)（二）产品功能规格、特点介绍 (3)（三）产品差异介绍 (3)（1）各个机型之间的差异 (3)（2）派生机差异说明 (4)二、方案概述 (5)三、原理说明 (5)（一）电源部分 (6)四、机芯调试 (11)五、故障现象及原因分析 (15)六、附：相关图片 (16)一、产品介绍（一）产品外观介绍OM8373系列产品涵盖外观系列比较多，11系列、19系列、66系列、67系列、68系列、77系列等，颜色以银白套黑、银白套亚光黑为主，时尚大方。

请见六附相关图片。

（二）产品功能规格、特点介绍本系列机型采用了飞利浦最新推出的N3版本超大规模集成电路OM8373/TDA9373，该系列超大规模集成电路将微处理器和主信号处理芯片合二为一，称为超级单片（简称为UOC）。

该芯片具有功能先进、外围元器件少、工艺调整简单等特点，可以进一步降低成本、提高性能。

在大屏幕OM8373系列机芯上派生开发的新品包含如下机型：TF2919CF、TF2967CF、TF2566CH、TF2568CH、TF2511HF、TC2577DH。

本系列机型主要具有以下功能特点：●全I2C总线控制，整机无调整点（＋B电源调整除外）●多制式及470MHZ CATV频段接收，彩色、200频道节目存储●超黑涂层、高精度聚焦显像管●可选中/英文双语言屏幕显示、黑背景控制、动态屏幕保护功能●全自动选台，手动选台，自动频率微调●各种黑电平延伸、自动白峰限制电路、暗平衡自动调整电路等画质提高电路●定时开/关机、频道拷贝、频道交换功能，自动转换频道、无信号自动关机功能。

●具有完善的密码锁定、限时收看、预设编程收看功能。

●内置日历、游戏等多种附加功能●具备视频S输入端子、YUV输入端子、一路AV输入、一路侧AV输入、一路AV输出由于采用了全I2C总线控制功能，各种功能的组合直接通过模块来实现，微处理器自动进行识别，提高了企业自我开发的自由度，又极大的方便了用户使用。

彩色电视机的维修方法彩色电视机是我们日常生活中常见的电器设备，然而，由于种种原因，彩色电视机在使用过程中也会遇到各种故障和问题。

本文将介绍一些常见的彩色电视机故障及其维修方法，帮助读者更好地解决电视机故障。

一、无法开机如果彩色电视机无法正常开机，首先需要检查电源线是否连接稳固。

如果电源线连接正常，那么可能是电源故障导致的问题。

可以尝试将电视机插入其他正常工作的插座进行测试，如果能够恢复正常开机，说明原插座出现故障。

如果依然无法开机，可以考虑更换电源线或者联系专业的维修人员进行检修。

二、无图像显示当彩色电视机开机正常，但无法显示图像时，首先要检查视频信号线是否连接正确。

如果信号线连接正常，那么可以尝试更换其他设备，如DVD播放器或游戏机，检查电视机是否能够显示其他设备的图像。

如果可以显示其他设备的图像，说明电视机本身没有故障，可能是信号源设备出现了问题。

如果仍然无法显示图像，可以考虑进行以下维修方法：1. 调整亮度和对比度：有时候，亮度和对比度设置不当会导致图像无法正常显示。

可以尝试在电视机的菜单设置中调整亮度和对比度参数，看看是否能够解决问题。

2. 检查电缆和接口：请确保视频信号线没有损坏，并且插头与电视机或信号源设备的接口连接牢固。

如果有必要，可以尝试更换视频信号线。

3. 重置电视机设置：有时候，电视机的设置可能出现故障，可以尝试进行电视机设置的重置，将其恢复到出厂设置。

4. 联系维修人员：如果经过以上方法仍无法解决问题，建议联系专业的维修人员进行检修，避免自行拆解电视机造成更大的损坏。

三、颜色失真或偏色彩色电视机在使用一段时间后，可能会出现颜色失真或偏色的情况。

这可能是因为电视机的彩色信号处理电路出现了故障。

以下是一些解决方法：1. 调整色彩设置：尝试在电视机的菜单设置中调整色彩参数，如饱和度和色调，看看是否能够纠正颜色失真或偏色的问题。

2. 清洁屏幕和光柱：彩色电视机屏幕上的灰尘或污垢也可能导致颜色失真或偏色。

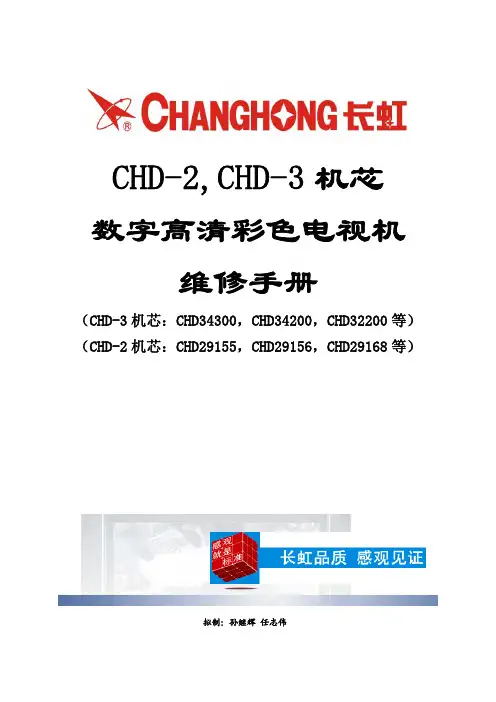

CHD-2,CHD-3机芯 数字高清彩色电视机维修手册（CHD-3机芯：CHD34300，CHD34200，CHD32200等） （CHD-2机芯：CHD29155，CHD29156，CHD29168等）拟制：孙继辉 任志伟目 录第一章、 维修安全须知和维修保养知识 (2)第二章、 安装调整 (3)第三章、 技术规格 (6)第四章、 整机组成及机芯功能特点 (6)第五章、 整机信号流程框图 (9)第六章、 主要集成电路和组件功能简介及维修数据 (12)第七章、 关键点波形测试图 (29)第八章、维修模式、总线数据 (38)警告本手册仅适用于有经验的维修技术人员，不适用于普通用户。

任何非熟练维修人员企图对本手册涉及的产品进行维修都将可能受到严重伤害甚至有生命危险！第一章 维修安全须知和维修保养知识警告：对本产品进行维修前，请仔细阅读以下有关“X射线辐射须知”“安全须知”及“产品安全注意事项”等说明。

1-1 X射线辐射1） 过高的电压有产生X射线辐射的潜在危险。

当长期遭受这种辐射影响时，将危害人体健康。

为了避免这种危害，每次维修前须按本手册中规定的高压检查步骤用精确的高压表检查显像管阳极高压并确保其不超过规定极限值。

2） 视机内X射线辐射源是高压部分和显像管。

本电视机采用辐射最小化设计，正常使用电视机是安全的。

为了长久维持最小X射线辐射，在需要更换显像管时，必须使用本手册元件清单中规定的相同厂家、相同型号的显像管。

3） 电视机中某些元器件具备防护X射线辐射的特殊安全特性，进行这些元器件更换时，必须使用本手册元件清单中规定的相同厂家、相同型号、相同规格的元器件。

4） 电视机一经维修调整时，可能导致显像管阳极高压标称值的变动。

为此，维修调整后，请务必重新确认高压标称值在允许范围之内。

1-2 安全须知警告：本电视机的维修必须由专业技术人员进行。

1） 视机内有高压，打开后罩后须特别小心。

1.1对高压电子设备缺乏了解的人，不要试图修理本机。

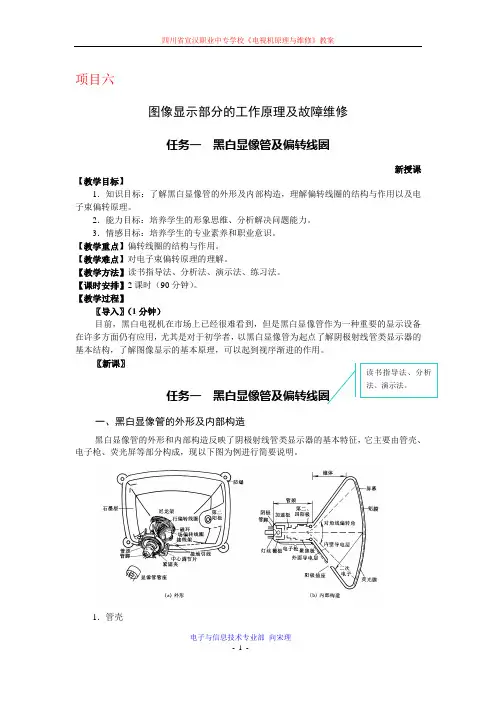

项目六图像显示部分的工作原理及故障维修任务一 黑白显像管及偏转线圈新授课【教学目标】1．知识目标：了解黑白显像管的外形及内部构造，理解偏转线圈的结构与作用以及电子束偏转原理。

2．能力目标：培养学生的形象思维、分析解决问题能力。

3．情感目标：培养学生的专业素养和职业意识。

【教学重点】偏转线圈的结构与作用。

【教学难点】对电子束偏转原理的理解。

【教学方法】读书指导法、分析法、演示法、练习法。

【课时安排】2课时（90分钟）。

【教学过程】〖导入〗（1分钟）目前，黑白电视机在市场上已经很难看到，但是黑白显像管作为一种重要的显示设备在许多方面仍有应用，尤其是对于初学者，以黑白显像管为起点了解阴极射线管类显示器的基本结构，了解图像显示的基本原理，可以起到视序渐进的作用。

〖新课〗任务一黑白显像管及偏转线圈一、黑白显像管的外形及内部构造 黑白显像管的外形和内部构造反映了阴极射线管类显示器的基本特征，它主要由管壳、电子枪、荧光屏等部分构成，现以下图为例进行简要说明。

1．管壳管壳（玻壳）采用全玻璃结构。

2．电子枪电子枪的作用是发射能被视频信号调制的高速聚焦电子束。

它由灯丝、阴极、栅极（第一阳极）第二阳极、第三阳极和第四阳极等组成，其基本构造如图所示。

（1）灯丝（F）：由钨丝组成，接上额定电压，钨丝通过电流时发热，将阴极烘热，使之发射电子。

（2）阴极（K）：它是一个金属圆筒，筒内罩着灯丝，筒上涂有易于发射电子的金属氧化物，它是电子源。

（3）栅极（G）：1）结构特点2）调制曲线（4）第二阳极（A2）和第四阳极（A4）也叫高压阳极的结构特点与作用。

（5）第三阳极（A3）也称聚焦极，加有0～500 V的可调正电压，使电子束聚焦在屏幕上。

3．荧光屏（1）荧光粉层（2）铝膜4．显像原理二、偏转线圈偏转线圈套在显像管的管颈和管锥体相连接处。

行偏转线圈通有行频锯齿波电流，产生在垂直方向线性变化的磁场，使电子束作水平方向扫描。

场偏转线圈通有场频锯齿波电流，产生水平方向变化的磁场，使电子束作垂直方向扫描。

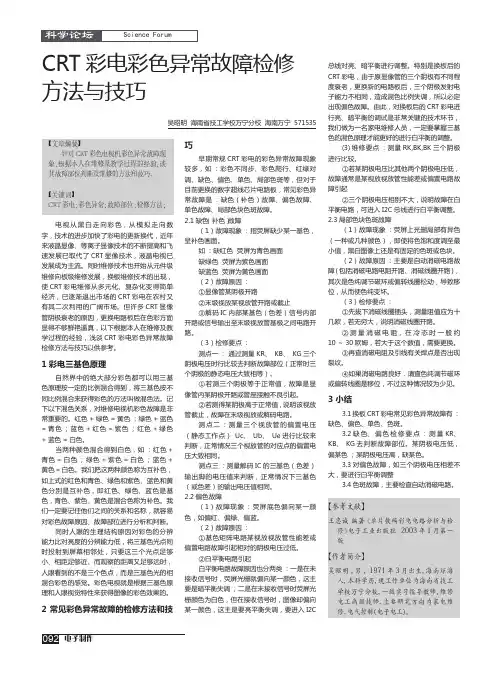

电视从黑白走向彩色，从模拟走向数字，技术的进步加快了彩电的更新换代，近年来液晶显像、等离子显像技术的不断提高和飞速发展已取代了CRT 显像技术，液晶电视已发展成为主流。

同时维修技术也开始从元件级维修向板级维修发展，换板维修技术的出现，使CRT 彩电维修从多元化、复杂化变得简单经济，已逐渐退出市场的CRT 彩电在农村又有其二次利用的广阔市场。

但许多CRT 显像管阴极衰老的原因，更换电路板后在色彩方面显得不够鲜艳逼真，以下根据本人在维修及教学过程的经验，浅谈CRT 彩电彩色异常故障检修方法与技巧以供参考。

1 彩电三基色原理自然界中的绝大部分彩色都可以用三基色原理按一定的比例混合得到，将三基色按不同比例混合来获得彩色的方法叫做混色法。

记下以下混色关系，对维修电视机彩色故障是非常重要的。

红色+绿色=黄色；绿色+蓝色=青色；蓝色+红色=紫色；红色+绿色+蓝色=白色。

当两种颜色混合得到白色，如：红色+青色=白色；绿色+紫色=白色；蓝色+黄色=白色。

我们把这两种颜色称为互补色，如上式的红色和青色、绿色和紫色、蓝色和黄色分别是互补色，即红色、绿色、蓝色是基色，青色、紫色、黄色是混合色称为补色。

我们一定要记住他们之间的关系和名称，就容易对彩色故障原因、故障部位进行分析和判断。

同时人眼的生理结构原因对彩色的分辨能力比对亮度的分辨能力低，将三基色光点同时投射到屏幕相邻处，只要这三个光点足够小、相距足够近、而观察的距离又足够远时，人眼看到的不是三个色点，而是三基色光的相混合彩色的感觉。

彩色电视就是根据三基色原理和人眼视觉特性来获得图像的彩色效果的。

2 常见彩色异常故障的检修方法和技CRT 彩电彩色异常故障检修方法与技巧吴昭明 海南省技工学校万宁分校 海南万宁 571535巧早期常规CRT 彩电的彩色异常故障现象较多，如：彩色不同步、彩色爬行、红绿对调、缺色、偏色、单色、局部色斑等，但对于目前更换的数字超线芯片电路板，常见彩色异常故障是：缺色（补色）故障、偏色故障、单色故障、局部色块色斑故障。

彩色电视机显像管座更换有学问维修之前一定要深入了解显像管插座的构造和原理——是维修前的必要步骤：目前用CRT（阴极射线管，亦称显像管）显示电视图像的彩色电视机本身是一款非常成熟的产品，但该类型彩电在空气潮湿的地区往往容易早期（最短的约三个月内）出现开机图像模糊，过一阵图像逐步清晰的故障现象，短则几分钟，长则数小时，严重时根本不能恢复，虽然各电视机厂家曾采取过许多措施，实践证明实际效果并不明显，每年电视机厂家及用户维修此类图像模糊的故障的花费了大量的人力物力。

上述故障的主要原因是由电视机管座造成的。

传统管座的放电腔体C为非密闭结构，聚焦极引出端及上基体与下基体之间的连结扣位的配合缝隙较大，放电腔体中的湿度与周围环境等同，故受周围环境影响较大，周围环境中的腐蚀性物质侵蚀聚焦极产生的氧化物以及聚焦极对接地针弧光放电产生的金属离子附着在聚焦腔体塑料表面而产生漏电，致使聚焦电压下降，显像管聚焦不良，从而产生图像模糊的现象；又由于管座紧靠显像管加热灯丝端，正常工作时管座受显像管加热灯丝影响故温度较高，关机冷却后管座与周围环境温差使管座吸收周围潮湿空气中的水份于聚焦腔体中，下次开机由于聚焦腔体中吸收有水份，聚焦极施加的近万伏高电压对接地针放电，电离产生的O3又加速了聚焦极的腐蚀，从而产生与上述相同的现象——图像模糊。

对于行业标准中的GZS10-2-AC1等系列型号管座公开的现有技术，由于聚焦极接插端部分裸露在外，且因管座聚焦极工作电压近万伏，在此条件下聚焦极对环境要求就更高，尤其是管座严重氧化后显像管管基附着的氧化物未清壹洗干净时，极易再次粘在新换管座的聚焦极上，造成管座重复损坏。

最好用新型防潮管座，它从根本上解决了管座因受潮引起的早期图像模糊故障。

防潮管座改变了传统管座易受环境对其影响的部分，即将易损部位如管座的聚焦放电腔体的结构改成密闭形状，而非使聚焦放电腔内成为真空，并按国家行业标准SJ/T11162—1998、SJ/T11163—1998生产的管座如GZS10-2及GZS8-6等系列型号上、下基体间或基体与尾罩之间采取超声波无缝熔接，对有金属件伸出部位的缝隙用绝缘硅胶粘合，目的是使聚焦放电腔体完全密闭。
