4～8 GHz宽带频率合成器的设计王莉军;刘光祜【摘要】研究了一种采用ADI公司的ADF4153小数N分频PLL频率合成器芯片来实现宽频带、小步进的频率合成器的方法.ADF4153可以实现无线通信系统接收机和发射机中本地振荡器,他包括低噪声的数字鉴频鉴相器、电荷泵和可编程分频器.该频率合成器频率范围4～8 GHz,步进1 MHz,且在8 GHz输出时,相位噪声低于-85 dBc/Hz@1 kHz.【期刊名称】《现代电子技术》【年(卷),期】2008(031)001【总页数】3页(P66-67,70)【关键词】ADF4153;频率合成器;小数分频;PLL【作者】王莉军;刘光祜【作者单位】电子科技大学,电子工程学院,四川,成都,610054;电子科技大学,电子工程学院,四川,成都,610054【正文语种】中文【中图分类】TN41;TP33频率合成器是以一个高精确度和高稳定的石英晶体振荡器为基准参考频率，通过加、减、乘、除四则运算，获得与石英晶体振荡器同样精确度和稳定度的频率源。

目前，频率合成器已成为通信设备、电子对抗、雷达、精密测量仪器的重要部件[1]。

锁相环频率合成器是现今应用最为广泛的一种频率合成器，他具有输出频率范围大，杂散抑制特性好的特点。

1 锁相环频率合成器的基本原理锁相环是一个相位的负反馈控制系统，锁相环频率合成器主要包括：鉴相器(PD)、环路滤波器(LF)、电压控制振荡器(VCO)和可编程N分频器。

系统框图如图1所示。

图1 锁相环频率合成器的基本框图fr为来自晶体振荡器的输入参考频率；fo为VCO的输出频率；fd为VCO的输出频率经N分频后所得的频率：fd=fo/N(1)当环路锁定时，鉴相器的两个输入频率相等:fr=fd=fo/N(2)所以输出频率：fo=Nfr(3)N为不同值时，输出频率fo也随之变化，当N为整数时，输出频率fo以fr为增量变化，也即频率分辨力fr，当N为小数时，输出频率以低于fr的频率为增量变化，也即频率分辨力小于fr。

基于ADF4350与AD9913的跳频频率合成器设计胡丽格【摘要】很多系统对频率合成器的频率捷变性能和相位噪声特性提出了越来越高的要求。

介绍了基于锁相环ADF4350与DDS AD9913的跳频频率合成器的设计与实现方法。

通过对跳频理论与锁相环技术理论研究，以及对ADF4350锁相环内部结构进行分析，设计了基于ADF4350与AD9913的900～4000 MHz跳频频率合成器。

测试结果表明，输出信号相位噪声优于－86 dBc／Hz＠10 kHz，频率步进0�76 Hz，频率转换时间优于175μs，频率合成器性能良好。

%Many systems require that the frequency synthesizer provide high performance in frequency agility and low phase noise characteristics.A design and implementation of frequency hopping synthesizer based on ADF4350 and AD9913 is presented.Based on studying the theory of frequency hopping and phase locked loop,and analyzing the internal structure of ADF4350,a design of frequency hopping synthesizer ranging from 900 MHz to 4 000 MHz is realized combing with AD9913.Testing results show that the phase noise is lower than -86 dBc/Hz@10 kHz,frequency hopping step is 0.76 Hz,and frequency conversion time is 175 μs,which provides a good performance and meets the requirement.【期刊名称】《无线电工程》【年(卷),期】2015(000)009【总页数】3页(P65-67)【关键词】频率合成;直接数字频率合成;锁相环;跳频【作者】胡丽格【作者单位】中国电子科技集团公司第五十四研究所，河北石家庄050081【正文语种】中文【中图分类】TN74频率合成技术作为现代电子系统中一项极为重要的技术，对现代通信、雷达、卫星和电子对抗都具有相当重要的作用。

锁相环ADF5355的使用经验使用锁相环ADF5355进行频率合成时，可以结合外部环路滤波器和外部参考频率，实现小数N分频或整数N分频。

该芯片具有一个集成电压控制振荡器(VCO)，可以输出3.5 GHz至7 GHz的基波频率范围，且VCO频率可进行2分频。

通过1/2/4/8/16/32/64分频电路，用户可以产生低至55MHz的RF输出频率。

RF输出级可以实现静音，静音功能可以通过引脚控制或软件控制。

ADF5355是一个很好的信号发生器应用，具有频率范围宽、外围电路少、体积小等优点。

然而，使用起来技术难度较大，因为带宽比较宽，外围电路处理不好相噪就很差，且采用分频、倍频处理方式，多次谐波也比较多。

开发这个芯片需要处理一些关键问题，如芯片发热、相噪差、输出幅度、谐波分量等。

解决这些问题的方法包括：注意散热问题，中心接地多打过孔，接地面积要尽可能大；选择噪声系数小的稳压芯片，5V选用ADM7150ACPZ-5.0，3.3V选用ADP150AUJZ-3.3-R7，3.3V电源要分两部分供电，射频输出和其他供电，同电压供电分别要用电感电容进行隔离，时钟部分电压和地都要用电感隔离；在印制板布局时，高频走线要尽量短，滤波电容要多点，大小要并用如电源104、102、10P并用；配置寄存器时，环路电流一定要用0.9mA；使用ADISIMPLL3.5软件进行环路滤波，选择ADF4350芯片。

编程时可以使用汇编程序。

总之，使用ADF5355进行频率合成需要注意一些细节问题，但掌握了正确的方法和技巧，可以实现高质量的信号发生器应用。

LCALL A2DF4350 with parametersDA1=0x00.DA2=0xC0.DA3=0x1F。

DA4=0x7A.LCALL A2DF4350 with parametersDA1=0x15.DA2=0x15.DA3=0x3C。

DA4=0xC9.LCALL A2DF4350 with parameters DA1=0x10.DA2=0x2D。

一个频率可调射频检波器详细教程Circuits from the Lab参考电路是经过测试的参考设计，有助于加速设计，同时简化系统集成，帮助并解决当今模拟、混合信号和RF设计挑战。

连接/参考器件ADF4351集成VCO的35 MHz至4400 MHz宽带频率合成器ADL580110 MHz至6 GHz宽带有源混频器AD8368800 MHz、线性dB VGA，内置AGC检波器ADL590250 MHz至9 GHz、65 dB TruPwr检波器频率选择、RMS响应、90 dB动态范围、35 MHz至4.4 GHz RF检波器电路评估板ADF4351评估板（EV AL-ADF4351EB1Z）ADL5801评估板（ADL5801-EV ALZ）AD8368评估板（AD8368-EV ALZ）ADL5902评估板（ADL5902-EV ALZ）EPCOS B5249 SAW滤波器评估板或等效产品电路功能与优势本电路是一个频率可调射频（RF）检波器，提供90 dB检测范围，工作频率是从35 MHz到4.4 GHz。

与不区分频谱中信号的独立检波器不同，本电路能够专注于一个较窄的频带，在指定范围内提供增强的性能。

该检波器电路提供RMS响应，具有出色的温度和频率稳定性，对需要精确频率、选择性RF功率测量的应用非常有吸引力。

本电路还能很好地抑制无用阻塞信号。

图1显示了该电路的原理示意图。

该检波器电路由RMS检波器、可变增益放大器（VGA）、SAW滤波器、混频器和频率合成器组成，提供90 dB检测范围和出色的频率/温度稳定性。

图2显示当输入功率以900 MHz扫描时检波器电路的传递函数。

采用4点校准法可获得最佳线性度，校准点为：+13。

ADI推新款频率合成器ADF4371支持各种射频-微波系统设计
ADI 推新款频率合成器ADF4371 支持各种射频/微波
系统设计
中国，北京—Analog Devices，Inc. （ADI）近日宣布推出一款先进的频率合成器ADF4371，采用了锁相环（PLL）、完全集成式压控振荡器（VCO）并集成低压差调节器（LDO）和跟踪滤波器技术。

全新ADF4371
支持各种射频/微波系统设计，能够满足航空航天、测试/测量、通信基础设施以及高速转换器时钟等多个市场严苛的下一代产品设计要求。

ADF4371 运用ADI 公司在射频和微波频率合成器领域25 年的专业知识进行设计，是当今市场上性能最高的频率合成器，提供62MHz 至32GHz 最宽的连续射频输出范围。

此器件结合超低PLL FOM （-234dBc/Hz）、超低杂散（-100dBc 典型值）、低VCO 相位噪声（8GHz 下1MHz 失调时为-134dBc/Hz）以及内置的跟踪滤波器技术，具有出色的性能和适用性。

它采用功能丰富的可灵活配置架构，因此设计人员只需
选用一种超紧凑的频率合成器解决方案，就能满足这些频率范围内的几乎任。

ADI 推新款频率合成器ADF4371 支持各种射频/微波
系统设计
中国，北京—Analog Devices，Inc. （ADI）近日宣布推出一款先进的频率合成器ADF4371，采用了锁相环（PLL）、完全集成式压控振荡器（VCO）并集成低压差调节器（LDO）和跟踪滤波器技术。

全新ADF4371
支持各种射频/微波系统设计，能够满足航空航天、测试/测量、通信基础设施以及高速转换器时钟等多个市场严苛的下一代产品设计要求。

ADF4371 运用ADI 公司在射频和微波频率合成器领域25 年的专业知识进行设计，是当今市场上性能最高的频率合成器，提供62MHz 至32GHz 最宽的连续射频输出范围。

此器件结合超低PLL FOM
（-234dBc/Hz）、超低杂散（-100dBc 典型值）、低VCO 相位噪声（8GHz 下1MHz 失调时为-134dBc/Hz）以及内置的跟踪滤波器技术，具有出色的性能和适用性。

它采用功能丰富的可灵活配置架构，因此设计人员只需
选用一种超紧凑的频率合成器解决方案，就能满足这些频率范围内的几乎任。

ADI 推出的RF 设计工具现已支持Hittite 微波产品
中国，北京Analog Devices，Inc.（ADI），全球领先的高性能信号处理解决方案和RF IC 供应商，最近发布了广受欢迎的RF 设计工具，支持ADI HitTIte 微波公司的产品。

ADI simRF™设计工具让工程师可以通过ADI 的RF IC 产品组合对RF 和微波信号链建模。

ADI simRF Version 1.9 增加了190 款混频器、放大器、开关和衰减器，其中大部分来自HitTIte 的产品组合。

ADI simPLL™设计工具是一款全面且简单易用的锁相环（PLL）频率合成器设计和仿真工具。

ADI simPLL 第4 版升级后包含下列器件的模型：HMC703 和HMC704 PLL、以及HMC830、HMC832、ADF4355、ADF4355-2 和ADF5355 集成式PLL 以及VCO（压控振荡器）。

- 下载ADI simRF 设计工具：analog/adisimrf
- 下载ADI simPLL 开发软件：analog/adisimpll
- 查看ADI 公司丰富的RF IC 产品组合：analog/pr150730/rf- microwave
- 浏览ADI 公司领先的PLL 产品：analog/pr150730/pll-synth。

ADI ADF4355微波宽带(54－6800 MHz)频率合成器解决方案ADI公司的ADF4355是微波宽带(54-6800MHz)可实现小数N分频或整数N分频锁相环(PLL)的频率合成器,高分辨率38位模数,低相位噪声电压控制振荡器(VCO),可编程1/2/4/8/16/32/64分频输出,模拟和数字电源为3.3 V,主要用在无线基础设施（W-CDMA,TD-SCDMA,WiMAX,GSM, PCS,DCS,DECT）,点到点/点到多点微波链路,卫星/VSAT ,测试设备/仪器仪表和时钟产生.本文介绍了ADF4355主要特性,框图和几种应用电路,以及评估板EV-ADF4355SD1Z主要特性,电路图,材料清单和PCB设计图.The ADF4355 allows implementation of fractional-N or integer-N phase-locked loop (PLL) frequency synthesizers when used with an external loop filter and an external reference frequency. A series of frequency dividers permits operation from 54 MHz to 6800 MHz.The ADF4355 has an integrated VCO with a fundamental output frequency ranging from 3400 MHz to 6800 MHz. In addition, the VCO frequency is connected to divide by 1, 2, 4, 8, 16, 32, or 64 circuits that allow the user to generate RF output frequencies as low as 54 MHz. For applications that require isolation, the RF output stage can be muted. The mute function is both pin and software controllable.Control of all on-chip registers is through a simple 3-wire interface. The ADF4355 operates with analog and digital power supplies ranging from 3.15 V to 3.45 V, with charge pump and VCO supplies from 4.75 V to 5.25 V. The ADF4355 also contains hardware and software power-down modes.ADF4355主要特性:RF output frequency range: 54 MHz to 6800 MHzFractional-N synthesizer and integer-N synthesizerHigh resolution 38-bit modulusLow phase noise, voltage controlled oscillator (VCO)Programmable divide by 1, 2, 4, 8, 16, 32, or 64 outputAnalog and digital power supplies: 3.3 VCharge pump and VCO power supplies: 5.0 V typicalLogic compatibility: 1.8 VProgrammable dual modulus prescaler of 4/5 or 8/9Programmable output power levelRF output mute function3-wire serial interfaceAnalog and digital lock detectADF4355应用:Wireless infrastructure (W-CDMA, TD-SCDMA, WiMAX, GSM, PCS, DCS, DECT) Point to point/point to multipoint microwave linksSatellites/VSATsTest equipment/instrumentationClock generation图1.ADF4355功能框图图2. ADF4355直接转换调制器电路图图3. ADF4355功电源电路图评估板EV-ADF4355SD1ZThe EV-ADF4355SD1Z evaluates the performance of the ADF4355 frequency synthesizer with integrated VCO for phase-locked loops (PLLs). A photograph of the evaluation board is shown in Figure 1. The evaluation board contains the ADF4355frequency synthesizer with integrated VCO, a differential 122.88 MHz reference (TCXO), a loop filter, a USB interface, power supply connectors, and subminiature Version A (SMA) connectors. A USB cable is included to connect the board to a PC USB port. For easy programming of the synthesizer, download the Windows-based softwarefrom .analog./ADF4355. This board requires an SDP-S (shown in Figure 1, but not supplied with the kit). The SDP-S allows software programming of the EV-ADF4355SD1Z device.评估板EV-ADF4355SD1Z主要特性:Self contained board, including ADF4355 frequencysynthesizer with integrated VCO, differential 122.88 MHztemperature controlled crystal oscillator (TCXO), loopfilter (20 kHz), USB interface, and voltage regulatorsWindows®-based software allows control of synthesizer functions from a PCExternally powered by 6 V图4.评估板EV-ADF4355SD1Z外形图图5.评估板EV-ADF4355SD1Z电路图(1)图6.评估板EV-ADF4355SD1Z电路图(2)图7.评估板EV-ADF4355SD1Z电路图(3) 评估板EV-ADF4355SD1Z材料清单:图8.评估板EV-ADF4355SD1Z PCB设计图(1)图9.评估板EV-ADF4355SD1Z PCB设计图(2)图10.评估板EV-ADF4355SD1Z PCB设计图(3)图11.评估板EV-ADF4355SD1Z PCB设计图(4)图12.评估板EV-ADF4355SD1Z PCB设计图(5)图13.评估板EV-ADF4355SD1Z PCB设计图(6)。

基于ADF4350的S频段锁相频率合成器设计
于为健;张娟
【期刊名称】《电子科技》
【年(卷),期】2013(26)11
【摘要】频率合成器是现代通信系统中的一个重要组成部分,在数字通信、卫星通信、遥测遥控、雷达、导航等领域有着广泛应用.ADF4350是ADI推出的一款具有低相位噪声的宽带频率合成器.文中介绍了锁相频率合成技术的基本原理和性能指标,给出了一种利用ADF4350实现频率合成器的硬件结构和实现方法,并对其主要指标进行了测试,测试结果表明,该频率合成器表现出较好的散射水平和较低的相位噪声.
【总页数】3页(P69-70,76)
【作者】于为健;张娟
【作者单位】西安电子科技大学电子工程学院,陕西西安710071;西安电子科技大学电子工程学院,陕西西安710071
【正文语种】中文
【中图分类】TN74
【相关文献】
1.基于ADF4350锁相频率合成器的设计与实现 [J], 商锋;刘丹
2.基于ADF4350锁相频率合成器的频率源设计与实现 [J], 徐述武;汪海勇;唐云峰
3.一种基于锁相环法的X频段频率合成器设计 [J], 郑龙;王若涵
4.基于ADF4350的锁相环频率合成器设计与实现 [J], 夏江林;邹传云
5.基于ADF4350锁相频率合成器的设计与实现 [J], 商锋;刘丹;
因版权原因，仅展示原文概要，查看原文内容请购买。

ADI 新型 PLL 频率合成器实现高集成度、高灵活性、高性能Analog Devices, Inc. (ADI)，全球领先的高性能信号处理解决方案和 RF IC 供应商，最近推出一款用于无线通信系统的 PLL（锁相环）频率合成器 ADF4351，它实现了集成度、性能、灵活性与频率范围的业界最佳组合。

就单个 RF器件而言，它支持最宽的连续频率范围。

ADF4351 PLL(/zh/pr0610/adf4351)(/zh/pr0610/adf4351)是 ADI 公司 RF IC 产品组合中的最新成员，支持在35 MHz 至4400 MHz 的超宽频率范围内进行连续的小数 N 分频或整数N 分频操作，同时能够保持出色的相位噪声性能。

这给客户带来的好处是可以大大减少对多个窄带频率合成器的需求，从而降低库存和材料成本。

ADF4351集成一个高性能片内 VCO （压控振荡器），支持双输出端口，因而具有无与伦比的灵活性和性能。

它采用小型表贴封装。

-- 欲下载数据手册、申请样片或订购评估板，请访问：/zh/pr0610/adf4351 -- 利用最新发布的 ADIsimPLL(TM) 开发工具3.4版评估设计，这款功能强大的工具支持快速、可靠地评估ADI 公司的新型高性能PLL 产品：/adisimpll ADF4351 PLL( /zh/pr0610/adf4351)(/zh/pr0610/adf4351) 提供可编程的1/2/4/8/16/32/64分频电路，用户可以利用这些电路产生35 MHz 至4400 MHz 的 RF 输出频率。

这意味着，工程师再也不必设计多个针对不同频段的合成器，设计周期因此得以缩短，器件成本得以降低。

对于要求隔离的应用，RF 输出级可以实现静音。

静音功能既可以通过引脚控制，也可以通过软件控制。

此外，所有片内寄存器均通过简单的三线式接口进行控制。

ADF4351 PLL 采用3.0 V 至3.6 V 电源供电，不用时可以关断。

HADF4351S集成VCO的宽带频率合成器模块HADF4351S是由ADF4351芯片集成设计的宽带频率合成器模块，输出频率35MHz致4400MHz，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。

HADF4351具有一个集成电压控制振荡器(VCO)，其基波输出频率范围为2200 MHz至4400 MHz。

此外，利用1/2/4/8/16/32/64分频电路，可以产生低至35 MHz的RF输出频率。

所有片内寄存器均通过简单的三线式接口进行控制。

该模块采用5 V 电源供电，内置低纹波3.3V稳压芯片，因此对5V供电要求不高。

该产品按照军工标准生产和设计，尺寸小集成度高，采用邮票孔表贴封装和金属全屏蔽设计，可以减少模块的电磁辐射，电磁兼容性比较好。

特点：※输出频率范围：35 MHz至4400 MHz※输出幅度范围：-4dBm至2dBm※小数N分频频率合成器和整数N分频频率合成器※具有低相位噪声2GHz输出时10KHz相噪是-93dBc/Hz※均方根(RMS)抖动：小于0.4 ps rms（典型值）※电源电压：4.5V至6.5 V※三线式串行接口※模拟和数字锁定检测※在宽带宽内快速锁定※输入参考频率10MHz致105MHz最小输入幅度0.7 V p-p※具有失锁输出保护功能※封装形式：表面贴28×22 ×7※工作环境温度：-20～+50℃应用领域：※无线基础设施（W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS、DECT）※军工通讯设备※无线测试设备※无线局域网(LAN)、有线电视设备典型应用：GND4.5-6.5V RFoutA-10-105MHz RFoutA+35-4400MHzLD CLK DATA LEPCB安装尺寸：外框28×22×7mm焊盘1.5×4mm模块引脚说明：1．电压输入5V2．电压负或地3．参考频率输入10-105MHz 最小幅度0.7Vp-p 4．地HADF4351S5．锁定检测输出LD 6．三线式接口CLK 7．三线式接口DATA 8．三线式接口LE 9．地10．地11．射频输出A+ 12．射频输出A- 13．地14．地15．地16．地17.地18. 地模块2045MHz输出时频普图：模块2045MHz输出时相位噪声图：模块1000MHz输出时相位噪声图：。

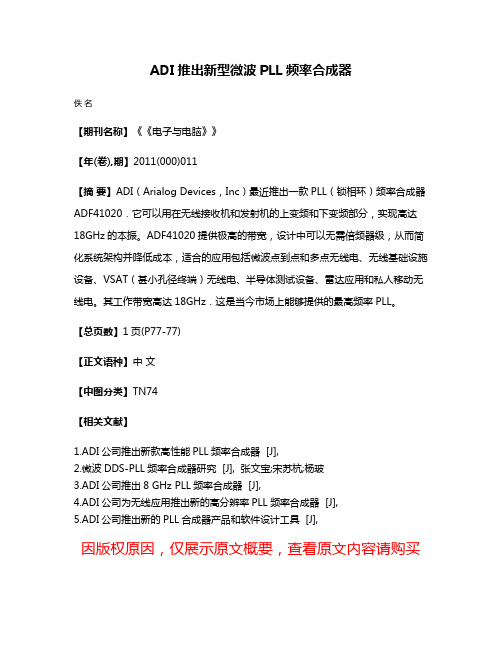

ADI推出新型微波PLL频率合成器
