直接数字频率合成器原理直接数字频率合成器(Direct Digital Frequency Synthesizer,简称DDFS)是一种用于产生高精度、稳定的频率信号的电子设备。
它通过数字电路实现频率的直接合成,可以产生任意频率的信号,并且具有快速调谐、高精度以及低相位噪声等优点。
本文将介绍DDFS的工作原理及其在实际应用中的重要性。
一、工作原理DDFS的核心组成部分是相位累加器(Phase Accumulator)、频率控制字(Frequency Control Word)和查表器(Look-up Table)。
相位累加器通过不断累加频率控制字的值,从而产生一个随时间线性增加的相位值。
查表器中存储了正弦波的采样值,通过查表器可以根据相位值得到对应的正弦波样本。
最后,通过数模转换器将数字信号转换为模拟信号输出。
具体来说,DDFS的工作原理如下:1. 频率控制字:频率控制字是一个二进制数,用于控制相位累加器的累加速度。
频率控制字的大小决定了相位累加器每个时钟周期累加的值,从而决定了输出信号的频率。
2. 相位累加器:相位累加器是一个寄存器,用于存储当前的相位值。
相位累加器的值会在每个时钟周期根据频率控制字的大小进行累加。
相位累加器的位数决定了相位的分辨率,位数越多,相位分辨率越高,输出信号的频率分辨率也越高。
3. 查表器:查表器中存储了一个周期内的正弦波样本值(或余弦波样本值),通过查表器可以根据相位累加器的值得到对应的正弦波样本值。
4. 数模转换器:数模转换器将数字信号转换为模拟信号输出。
通常使用的是高速数模转换器,能够将数字信号以高速率转换为模拟信号输出。
二、应用领域DDFS在许多领域中都有广泛的应用,其中包括通信、雷达、测量、音频处理等。
1. 通信领域:在通信系统中,DDFS被广泛应用于频率合成器、频率调制器和频率解调器等模块中。
通过DDFS可以快速、精确地合成所需的信号频率,实现高速数据传输和频谱分析等功能。
频率合成的原理及应用视频1. 引言频率合成是一种将多个不同频率的信号进行合成,生成新的复合频率信号的技术。
通过频率合成,我们可以生成各种各样的音频信号,用于音乐制作、音频合成、声音合成等领域。
频率合成技术的发展使得音乐产生了革命性的变化,创造了更加多样化的音乐作品。
这个视频将会介绍频率合成的原理及其在实际应用中的一些例子。
2. 频率合成的原理频率合成的原理基于振荡器和混频器的组合。
频率合成器可以根据一组输入频率和幅度信息,输出所需的特定频率的复合信号。
频率合成主要依赖于两个核心组件:•振荡器:振荡器是一种电子设备,可以产生特定频率的周期性信号。
它们可以是简单的正弦波振荡器,也可以是复杂的波形合成器。
振荡器通常由振荡电路或晶体管实现。
•混频器:混频器是一种电子设备,可以将两个或多个不同频率的信号混合在一起。
混频器可以通过调整不同频率信号之间的相对幅度,生成新的复合频率信号。
频率合成的过程大致可以分为以下几步:1.输入待合成的频率信息和幅度信息。
2.使用振荡器生成具有特定频率的信号。
3.使用混频器将多个不同频率的信号混合在一起。
4.输出生成的复合频率信号。
3. 频率合成的应用频率合成技术在许多领域中得到广泛应用,以下是一些常见的应用示例:3.1 音乐合成频率合成技术在音乐制作中扮演重要角色。
通过合成器、调音台和效果器等设备,音乐制作人可以合成各种音乐乐器的声音,如钢琴、吉他、风琴等。
频率合成使得音乐制作人可以创造出各种奇特的音乐效果,为音乐作品增添独特的风格和魅力。
3.2 语音合成频率合成技术在语音合成中也得到广泛应用。
语音合成系统可以将文本或符号转化为声音信号。
通过合成器和音频处理算法,语音合成系统可以产生具有自然听感的合成语音。
这种技术被广泛应用于语音助手、导航系统、自动电话系统等各种语音交互应用中。
3.3 音频特效频率合成技术还可以用于音频特效的生成。
通过合成器和音频效果器,音频工程师可以产生各种特殊的音频效果,如回声、混响、声相位扭曲等。
锁相环路频率合成器的工作原理锁相环路频率合成器的工作原理锁相环路频率合成器是一种能够生成稳定高精度时钟信号的电路,广泛应用于通信、电子测量、控制系统等领域。
下面将介绍它的工作原理。
一、引言在很多电子系统中,需要使用时钟信号来同步各个部件的操作。
而这些部件的时钟信号源可能存在波动或漂移,导致同步出现偏差。
所以需要一种能够生成稳定的时钟信号的电路,锁相环路频率合成器应运而生。
二、基本结构锁相环路频率合成器由相频检测器、环形滤波器、控制电压生成器、数字频率分频器和参考振荡器组成。
1、相频检测器的作用是将参考信号与输出信号进行比较,得出它们之间的相位差或频率差。
2、环形滤波器的作用是对相频检测器输出的误差信号进行滤波。
3、控制电压生成器的作用是将滤波器的输出误差信号转化为控制电压,来调整和控制输出信号的频率或相位差。
4、数字频率分频器的作用是将输出信号分频,即降低频率。
5、参考振荡器的作用是提供一个稳定的参考信号。
三、工作原理锁相环路频率合成器的工作原理分为两个阶段:捕获和锁定。
在捕获阶段,锁相环路频率合成器控制电压的输出不断改变以使输出频率趋近于参考信号频率,同时,环形滤波器将误差信号滤波,保证输出稳定,从而实现捕获参考信号的频率。
在锁定阶段,锁相环路频率合成器控制电压的输出基本不变,但仍会根据环形滤波器的输出误差信号进行微调,使得参考信号与输出信号的相位差和频率差最小,实现锁相。
四、应用实例锁相环路频率合成器广泛应用于各种电子系统中,如:1、数字通信中的时钟恢复电路。
2、多频段合成天线接收器中的频率转换器。
3、控制系统中的精密时序控制器。
4、频率合成器中的同步产生电路。
五、总结锁相环路频率合成器是一种能够生成稳定高精度时钟信号的电路,由相频检测器、环形滤波器、控制电压生成器、数字频率分频器和参考振荡器组成。
它的工作原理分为捕获阶段和锁定阶段,并广泛应用于通信、电子测量、控制系统等领域。
频率合成的原理及应用1. 引言频率合成是指通过将多个频率的信号按照一定的方法合成成新的频率信号。
频率合成技术在通信、音乐合成、电子制作等领域有着广泛的应用。
本文将介绍频率合成的原理及其在不同领域的应用。
2. 频率合成的原理频率合成的原理是通过组合多个基础频率的正弦波,按照一定的振幅、相位和时间长度的比例进行叠加,从而得到新的频率信号。
2.1 基础频率基础频率是频率合成中最小的频率单位,可以选择任意合适的频率作为基础频率。
常用的基础频率包括正弦波、方波、锯齿波等。
2.2 振幅、相位和时间长度频率合成中每个基础频率的振幅、相位和时间长度都可以自由设定,以实现不同的合成效果。
通过调整振幅可以控制合成信号的音量,通过调整相位可以改变信号的起始相位,通过调整时间长度可以改变合成信号的持续时间。
2.3 叠加原理频率合成中的叠加原理是基于线性叠加原理,即将多个信号按照一定的比例进行叠加,得到新的合成信号。
叠加过程中,各个信号之间可以存在不同的相位差,通过调整相位差可以实现音色的变化。
3. 频率合成的应用3.1 通信领域在通信领域,频率合成常用于无线电调制解调器、频率分割多址访问等设备中。
通过合成不同频率的载波信号,可以实现不同频道之间的切换和传输。
3.2 音乐合成在音乐合成领域,频率合成被广泛应用于电子合成器和音乐制作软件中。
通过合成多个基础频率的正弦波,可以创建出各种不同的音色和音效。
3.3 电子制作在电子制作中,频率合成常用于生成各种音效和信号波形。
通过合成不同频率、振幅和相位的信号,可以实现闹钟、音乐播放器等电子产品的功能需求。
3.4 频率合成器频率合成器是一种常见的电子设备,可以通过合成多个频率信号来生成所需的频率。
频率合成器在频率测量、信号发生器、频谱分析仪等设备中得到广泛应用。
4. 总结频率合成是一种通过组合多个基础频率的正弦波,按照一定的振幅、相位和时间长度的比例进行叠加的技术。
频率合成在通信、音乐合成、电子制作等领域有着广泛的应用。
频率综合器的结构引言频率综合器是一种电子器件,用于将一个或多个输入信号的频率按照一定的规律合成为一个输出信号的器件。
频率综合器在通信系统、无线电设备、音频设备等领域中具有广泛的应用。
本文将介绍频率综合器的结构及其工作原理。
一、频率综合器的基本原理频率综合器的基本原理是利用相位锁定环(Phase-Locked Loop,简称PLL)来实现输入信号频率的合成。
PLL由相位比较器、低通滤波器、可变频率振荡器和分频器组成。
其工作原理如下: 1. 输入信号与可变频率振荡器产生的信号经相位比较器进行相位对比。
2. 相位比较器的输出经低通滤波器进行滤波,得到控制电压。
3. 控制电压作用于可变频率振荡器,使其输出信号的频率与输入信号的频率相同或相差一个整数倍。
4. 分频器将可变频率振荡器的输出信号进行分频,得到所需的输出频率。
二、频率综合器的结构频率综合器的结构可以分为三个部分:输入模块、PLL模块和输出模块。
2.1 输入模块输入模块用于接收外部的输入信号作为合成频率的参考信号。
输入模块通常包括滤波器、放大器和相位锁定环。
滤波器用于消除输入信号中的干扰,放大器用于增加信号强度,相位锁定环用于提供输入信号与合成信号之间的相位对比。
2.2 PLL模块PLL模块是频率综合器的核心部分,主要由相位比较器、低通滤波器、可变频率振荡器和分频器构成。
2.2.1 相位比较器相位比较器用于比较输入信号的相位与可变频率振荡器输出信号的相位差,产生控制电压。
2.2.2 低通滤波器低通滤波器对相位比较器的输出信号进行滤波,去除高频噪声,得到平滑的控制电压。
2.2.3 可变频率振荡器可变频率振荡器根据控制电压的调节,改变输出信号的频率,以实现输入信号频率的合成。
2.2.4 分频器分频器将可变频率振荡器的输出信号进行分频,得到所需的输出频率。
2.3 输出模块输出模块用于将频率综合器合成的输出信号输出到外部电路。
输出模块通常包括滤波器和放大器,滤波器用于去除合成信号中的高频噪声,放大器用于增加输出信号的幅度。
《基于FPGA的PLL+DDS的频率合成器》篇一一、引言随着通信技术的飞速发展,频率合成器作为电子系统中的关键部件,其性能和稳定性直接影响到整个系统的性能。
本文将详细介绍一种基于FPGA(现场可编程门阵列)的PLL(锁相环)+DDS(直接数字合成器)的频率合成器,并对其设计原理、实现方法及性能优势进行深入探讨。
二、PLL+DDS频率合成器的工作原理PLL+DDS频率合成器通过将PLL与DDS结合,利用两者的优势来达到高精度、高稳定性的频率输出。
PLL模块主要负责跟踪和生成参考频率,而DDS模块则能够快速生成多种频率的波形。
FPGA作为核心控制器,负责协调PLL和DDS模块的工作,实现频率的合成和输出。
三、设计实现1. 硬件设计在硬件设计方面,PLL+DDS频率合成器主要包含FPGA、PLL模块、DDS模块以及输出电路等部分。
其中,FPGA作为核心控制器,负责协调整个系统的运行。
PLL模块采用高精度的锁相环电路,以实现稳定的参考频率输出。
DDS模块则采用数字方式生成多种频率的波形。
2. 软件设计在软件设计方面,需要编写FPGA的程序代码来实现对PLL 和DDS模块的控制。
通过配置FPGA的IO口,实现对PLL和DDS模块的驱动和控制。
同时,还需要编写相应的算法程序,以实现频率的合成和输出。
四、性能优势基于FPGA的PLL+DDS频率合成器具有以下优势:1. 高精度:PLL和DDS的结合使得频率合成器具有高精度的频率输出。
2. 高稳定性:通过PLL模块的锁相环电路,可以实现稳定的参考频率输出,从而提高整个系统的稳定性。
3. 快速响应:DDS模块采用数字方式生成波形,具有快速响应的特点,可以快速调整输出频率。
4. 灵活性:FPGA的可编程性使得频率合成器具有很高的灵活性,可以方便地实现多种功能的扩展和升级。
五、应用领域基于FPGA的PLL+DDS频率合成器在通信、雷达、电子测量等领域具有广泛的应用。
例如,在通信系统中,它可以为基站提供稳定的射频信号;在雷达系统中,它可以为雷达提供精确的扫描频率;在电子测量领域,它可以用于信号源的生成和测试等。
数字频率合成器的技术方案在这个数字化的时代,频率合成技术已成为电子系统中的关键组成部分。
今天,我就来和大家分享一下关于数字频率合成器的技术方案,希望能为各位提供一个全新的视角。
一、方案背景频率合成器是一种能够产生多种频率信号的设备,广泛应用于通信、雷达、导航、仪器测量等领域。
随着数字信号处理技术的发展,数字频率合成器逐渐成为主流。
相比模拟频率合成器,数字频率合成器具有更高的频率精度、更低的相位噪声和更宽的频率范围。
二、技术方案1.基本原理数字频率合成器基于数字信号处理技术,通过数字信号处理器(DSP)对数字信号进行运算和处理,所需的频率信号。
其主要原理如下:(1)采用相位累加器(PhaseAccumulator)对输入的参考时钟信号进行累加,得到一个线性增长的相位值。
(2)将相位值映射到正弦波查找表(SinLookupTable),得到对应的正弦波采样值。
(3)通过数字到模拟转换器(DAC)将数字信号转换为模拟信号,再经过低通滤波器(LPF)滤波,得到平滑的正弦波信号。
2.关键技术(1)相位累加器相位累加器是数字频率合成器的核心部件,其性能直接影响到合成器的频率精度和相位噪声。
我们采用高性能的FPGA器件实现相位累加器,确保高速运算和低功耗。
(2)正弦波查找表正弦波查找表用于存储正弦波采样值,其大小和精度决定了合成器的频率分辨率和幅度精度。
我们采用16位精度,存储1024个采样点,以满足高精度需求。
(3)数字到模拟转换器(DAC)DAC将数字信号转换为模拟信号,其性能影响到合成器的输出信号质量。
我们选用高性能的DAC芯片,具有14位精度和500MHz的转换速率。
(4)低通滤波器(LPF)低通滤波器用于滤除DAC输出信号中的高频噪声,保证输出信号的平滑。
我们设计了一个4阶椭圆函数低通滤波器,具有-60dBc的带外抑制能力和50MHz的截止频率。
3.系统架构数字频率合成器系统架构如下:(1)输入接口:接收外部参考时钟信号和频率控制信号。

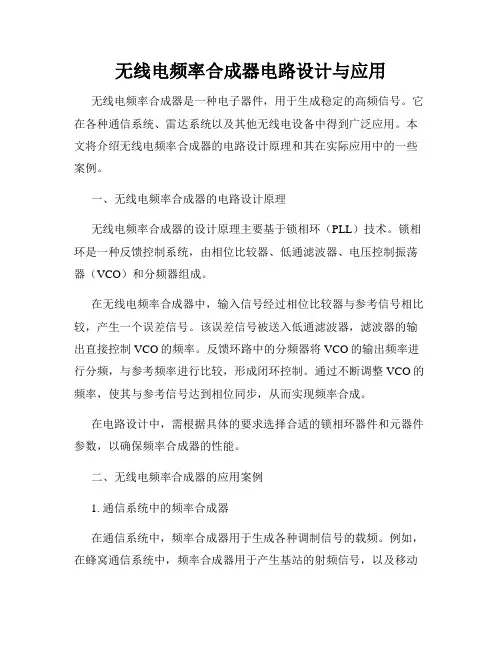

无线电频率合成器电路设计与应用无线电频率合成器是一种电子器件,用于生成稳定的高频信号。
它在各种通信系统、雷达系统以及其他无线电设备中得到广泛应用。
本文将介绍无线电频率合成器的电路设计原理和其在实际应用中的一些案例。
一、无线电频率合成器的电路设计原理无线电频率合成器的设计原理主要基于锁相环(PLL)技术。
锁相环是一种反馈控制系统,由相位比较器、低通滤波器、电压控制振荡器(VCO)和分频器组成。
在无线电频率合成器中,输入信号经过相位比较器与参考信号相比较,产生一个误差信号。
该误差信号被送入低通滤波器,滤波器的输出直接控制VCO的频率。
反馈环路中的分频器将VCO的输出频率进行分频,与参考频率进行比较,形成闭环控制。
通过不断调整VCO的频率,使其与参考信号达到相位同步,从而实现频率合成。
在电路设计中,需根据具体的要求选择合适的锁相环器件和元器件参数,以确保频率合成器的性能。
二、无线电频率合成器的应用案例1. 通信系统中的频率合成器在通信系统中,频率合成器用于生成各种调制信号的载频。
例如,在蜂窝通信系统中,频率合成器用于产生基站的射频信号,以及移动终端的接收信号。
其设计要求包括频率范围广、频率稳定性高、相位噪声低等。
2. 雷达系统中的频率合成器在雷达系统中,频率合成器用于产生射频信号,用于发射和接收雷达脉冲。
由于雷达系统对频率精度和频率稳定性要求较高,频率合成器的设计需要考虑高精度的频率合成算法,以及高稳定性的元器件选择。
3. 无线电广播系统中的频率合成器在无线电广播系统中,频率合成器用于产生不同频段的广播信号。
广播系统通常需要频率切换、频率调谐等功能,频率合成器能够提供这种灵活性。
4. 卫星通信中的频率合成器在卫星通信中,频率合成器用于产生卫星的射频信号,以及地面终端的射频信号。
频率合成器需要满足卫星通信系统对频率稳定性、相位噪声、功耗等方面的要求。
结语:无线电频率合成器是现代无线通信和雷达系统中不可或缺的关键器件。
