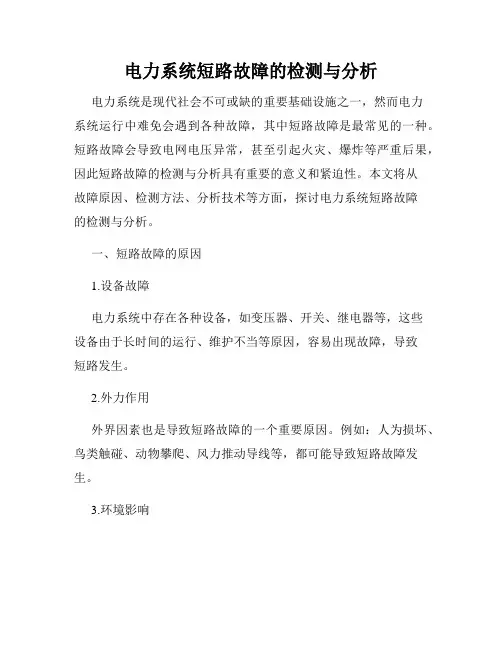

电力系统的短路分析

电力系统中的短路故障分析与处理研究引言：电力系统是现代社会不可或缺的基础设施之一。

而在电力系统中，短路故障是一种常见但又具有危害性的问题。

短路故障不仅会导致电力系统的停电，还有可能引发火灾、电器损坏甚至人员伤亡。

因此，对电力系统中的短路故障进行认真分析与处理显得十分重要。

本文将探讨电力系统中短路故障的原因、分析方法以及处理策略，以期帮助人们更好地了解并处理电力系统中的短路故障。

一、短路故障的原因1. 设备故障电力系统中的设备故障是短路故障的主要原因之一。

电力设备在长时间运行过程中，存在着老化、损耗等问题，可能导致绝缘层破损、接线松动等情况，从而导致短路故障的发生。

因此，对电力设备的定期检查与维护就显得尤为重要。

2. 外界因素外界因素也是引起短路故障的重要原因之一。

例如，恶劣的天气条件、动植物触碰电力线路以及不慎挖掘地下电缆等情况都可能导致短路故障的发生。

因此，及时有效地防止和维护电力设备，减少外界因素对电力系统的损害就显得至关重要。

二、短路故障的分析方法1. 直流短路分析直流短路分析是电力系统中常用的一种分析方法。

通过对电力系统中的电流、电压等参数进行测试和监测，可以得知短路发生时电流的大小、故障位置以及短路电阻等信息。

这些信息对后续的处理与修复工作具有重要意义。

2. 区域扩展分析当短路故障发生时，可能会引起电力系统中的其他设备故障，甚至扩大短路范围，造成更大的损失。

因此，进行区域扩展分析就显得非常重要。

通过对电力系统中各个部分的电流、电压等参数进行监测与分析，可以及时发现潜在的问题并采取相应的措施来防止短路故障的继续蔓延。

三、短路故障的处理策略1. 预防为主处理短路故障时，首要的原则是预防。

通过对电力设备的日常检查与维护，及时消除潜在的故障隐患，减少电力系统中短路故障的发生。

此外，还可以采用绝缘材料的升级、设备的改进等措施来提高电力设备的耐受能力，从而降低短路故障的概率。

2. 紧急处理在短路故障发生之后，需要及时采取措施进行紧急处理。

电力系统分析短路计算与稳定性分析电力系统是指由发电厂、变电所、输电线路、配电变压器以及用户负荷组成的一套供电系统。

为了确保电力系统的稳定运行，分析短路计算和稳定性分析是至关重要的。

本文将介绍电力系统的短路计算和稳定性分析的方法和重要性。

一、短路计算短路是电力系统中最常见的故障之一，指导电流经过故障点形成了短路电流。

短路电流可能对电力系统的设备造成损坏，甚至引发火灾和电击等安全事故。

因此，进行短路计算对于电力系统的安全运行至关重要。

1.短路计算方法（1）对称分量法：通过对称分量法将三相电压和电流分解为正序、负序和零序分量，计算每个分量的幅值和相角，并进行合成，得到短路电流结果。

（2）复合导纳法：将电力系统中的电源和传输线路抽象为复合导纳，通过利用电源和线路的参数计算短路电流。

2.短路电流计算的依据短路电流计算的依据是电力系统的原始数据，主要包括电源电压等级、线路参数、设备参数以及导线长度等。

这些数据可以通过现场测试或者设备参数手册获取。

3.短路计算结果的分析短路计算的结果主要有短路电流的大小、相角以及缺陷点的场强等信息。

通过分析短路计算的结果，可以评估电力系统设备的承受能力，确定保护装置的额定电流，以及进行事故分析和故障排除。

二、电力系统稳定性分析电力系统的稳定性是指在各种外界干扰下，系统能够保持正常的运行状态。

电力系统的稳定性分析是为了预测和评估系统在故障和负载变化等异常情况下的运行行为，以保证系统的稳定性和安全性。

1.稳定性分类电力系统的稳定性分为动态稳定性和静态稳定性两类。

（1）动态稳定性：指电力系统在受到扰动后，系统能够从暂态过渡到稳态的能力。

（2）静态稳定性：指电力系统在电力负荷变化（包括短路故障）时，系统能够保持电压和频率稳定的能力。

2.稳定性分析方法（1）大系统稳定分析：大系统稳定分析是指对整个电力系统进行全面的稳定性评估，通常采用仿真和数学建模的方法。

（2）小系统稳定分析：小系统稳定分析主要针对变电站和母线，通过考虑电力系统的传输损耗、节点电压和频率的波动等因素，评估系统的稳定性。

电力系统三相短路分析电力系统短路是指电力系统中正常工作状态下的导体相互接触或与大地接触，导致电流过大而瞬间形成一个低阻值的回路，称为短路。

短路可能导致电力系统设备受损、事故发生甚至引发火灾等严重后果，因此对电力系统进行短路分析显得尤为重要。

电力系统短路分析的主要目的是确定短路电流大小及其分布情况，以便确定保护装置的设置参数和电气设备的选型设计。

在进行短路分析时需要考虑各种电力设备的参数、电力系统的拓扑结构以及电力系统的操作方式等因素。

电力系统短路分析可以分为对发电机、变压器、线路和负荷等不同组件进行短路分析。

首先对发电机进行短路分析，需要考虑其内部参数以及与系统的连接方式。

通常将发电机模型化为两个序列，即正序和负序。

正序各个参数均与实际相同，而负序则将相序改为逆序。

通过正序和负序的计算，可以得出发电机的短路电流。

接下来进行变压器的短路分析，变压器的短路分析主要是通过计算其短路阻抗，从而得出短路电流。

变压器的短路阻抗一般分为正序、负序和零序三种模式。

根据变压器的接法和绕组的配置，可以计算出不同模式下的短路电流。

线路的短路分析主要是通过计算线路的电阻、电抗和电容等参数，以及线路的长度和材料来得出短路电流。

线路的短路电流可以通过正序和零序计算得出。

负荷的短路分析一般较为简单，只需根据负荷的类型和连接方式计算出其短路电流。

在进行电力系统短路分析时，有两个重要的指标需要考虑，即故障电流和短路持续时间。

故障电流是指发生短路时电流的最大值，它对于各种保护设备的选择和设置均有重要的影响。

短路持续时间是指短路时电流的持续时间，它对于保护设备的热稳定性和热分散性有一定要求。

对于电力系统短路分析，目前常用的方法有解析法和数值计算法两种。

解析法主要是通过解析电路方程组，利用复数计算方法来求解短路电流。

数值计算法则通过建立系统的数值模型，利用计算机软件进行电流计算。

目前较为常用的软件有DigSILENT、PSS/E等。

总结起来，电力系统短路分析是对电力系统中各个组件进行短路计算，通过计算短路电流大小和分布情况，确定保护装置的设置参数和电力设备的选型设计。

电力系统的短路分析与处理电力系统是现代社会中不可或缺的基础设施之一，而短路问题是电力系统运行中常见的故障之一。

短路会导致电流突然增大，造成设备受损、停电甚至火灾等严重后果。

因此，对电力系统中的短路进行准确、及时的分析与处理至关重要。

1. 短路的定义与原因分析短路是指电路中正常的电流路径被截断，形成新的低阻抗路径，从而导致电流异常增大的现象。

短路通常由以下几个原因引起：1.1 设备故障：电力设备如继电器、开关、断路器等发生故障时，可能引起短路。

1.2 设备老化：设备长时间运行会导致内部绝缘材料老化，从而增加短路的概率。

1.3 人为操作不当：错误的操作和维护可能会导致电路产生短路。

1.4 天气因素：如雷击等气象原因也可能引起电力系统的短路。

2. 短路分析的方法与步骤为了准确分析电力系统中的短路情况，可以采用以下几种方法：2.1 理论计算法：根据电路的参数和拓扑结构，运用电力系统理论和计算方法，推导出短路时的电流与电压分布情况。

2.2 模拟计算法：通过建立电力系统的模型，并进行仿真计算，得出短路时的系统响应。

2.3 实测分析法：利用实测数据对电力系统进行短路分析，通过检测电流和电压等参数的变化来确定短路的位置和原因。

短路分析的具体步骤如下：2.4.1 收集系统信息：包括电路图纸、设备参数和运行记录等。

2.4.2 建立系统模型：根据收集到的信息，建立电力系统的模型，包括设备的连接关系、电阻、电抗等参数。

2.4.3 进行计算或仿真：根据选定的分析方法，进行理论计算或模拟计算，得出短路时电流、电压分布等结果。

2.4.4 检测和验证：通过实测数据对计算结果进行检测和验证，确定计算结果的准确性。

2.4.5 分析与诊断：根据计算或实测结果，分析短路的位置、原因和影响范围。

2.4.6 提出处理方案：根据分析结果，提出具体的短路处理方案，包括设备更换、改进运维措施等。

3. 短路的处理方法与措施在确定了短路位置和原因后，需要采取相应的处理方法和措施，避免短路带来的严重后果：3.1 断开电源：对于出现短路的设备或电路，应立即切断电源，以防止短路电流继续流动导致更多损失。

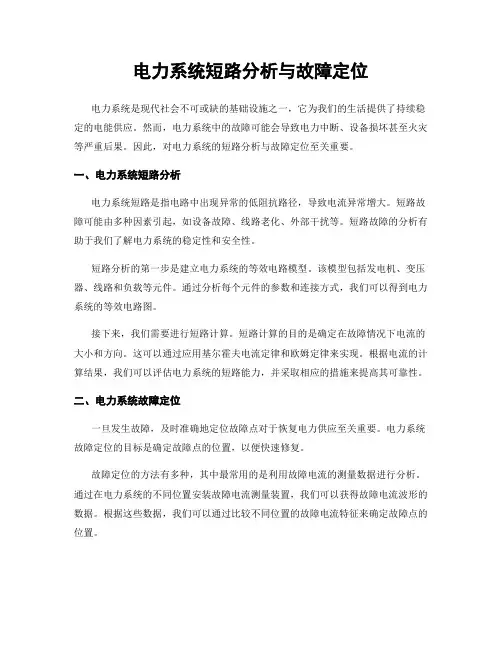

电力系统短路分析与故障定位电力系统是现代社会不可或缺的基础设施之一，它为我们的生活提供了持续稳定的电能供应。

然而，电力系统中的故障可能会导致电力中断、设备损坏甚至火灾等严重后果。

因此，对电力系统的短路分析与故障定位至关重要。

一、电力系统短路分析电力系统短路是指电路中出现异常的低阻抗路径，导致电流异常增大。

短路故障可能由多种因素引起，如设备故障、线路老化、外部干扰等。

短路故障的分析有助于我们了解电力系统的稳定性和安全性。

短路分析的第一步是建立电力系统的等效电路模型。

该模型包括发电机、变压器、线路和负载等元件。

通过分析每个元件的参数和连接方式，我们可以得到电力系统的等效电路图。

接下来，我们需要进行短路计算。

短路计算的目的是确定在故障情况下电流的大小和方向。

这可以通过应用基尔霍夫电流定律和欧姆定律来实现。

根据电流的计算结果，我们可以评估电力系统的短路能力，并采取相应的措施来提高其可靠性。

二、电力系统故障定位一旦发生故障，及时准确地定位故障点对于恢复电力供应至关重要。

电力系统故障定位的目标是确定故障点的位置，以便快速修复。

故障定位的方法有多种，其中最常用的是利用故障电流的测量数据进行分析。

通过在电力系统的不同位置安装故障电流测量装置，我们可以获得故障电流波形的数据。

根据这些数据，我们可以通过比较不同位置的故障电流特征来确定故障点的位置。

此外，还可以利用其他技术来辅助故障定位。

例如，利用红外热像仪可以检测电力设备的温度异常，从而帮助我们确定故障点所在的设备。

另外，利用声音或振动传感器可以检测电力设备的异常声音或振动，进一步缩小故障点的范围。

总结：电力系统短路分析与故障定位是电气工程中的重要内容。

通过对电力系统的短路能力进行分析，我们可以评估其稳定性和安全性，并采取相应的措施来提高其可靠性。

而故障定位则可以帮助我们快速准确地找到故障点，以便及时修复并恢复电力供应。

电力系统的稳定运行离不开这些重要的分析与定位技术的支持。

电力系统中的短路故障分析与应对在现代社会中，电力系统的稳定运行对于各行各业以及人们的日常生活至关重要。

然而，短路故障是电力系统中常见且危害较大的一种故障类型。

了解短路故障的特点、成因，掌握有效的应对措施，对于保障电力系统的安全可靠运行具有重要意义。

短路故障，简单来说，就是指电力系统中正常运行情况以外的相与相之间或相与地之间的短接。

这种短接会导致电流瞬间急剧增大，可能引发一系列严重的后果。

短路故障产生的原因多种多样。

首先，设备老化和绝缘损坏是常见的因素。

随着电力设备使用时间的增长，其绝缘性能可能会逐渐下降，在外界因素的影响下，如过电压、潮湿、高温等，容易发生绝缘击穿，从而导致短路。

其次，自然灾害也可能引发短路。

例如，雷击可能使电力线路或设备瞬间过电压，造成绝缘损坏而短路；强风可能导致线路舞动、树枝触碰线路等，引发相间短路。

再者，人为操作失误或违规作业也不容忽视。

在电力设备的安装、维护和检修过程中，如果操作不当，可能会误碰带电部位，或者损坏设备的绝缘，引发短路故障。

另外，电力系统的设计和规划不合理，如线路间距过小、设备选型不当等，也会增加短路故障的发生概率。

短路故障一旦发生，会带来诸多不良影响。

从电流方面来看，短路瞬间电流会急剧增大，可能达到正常电流的几十倍甚至上百倍。

如此大的电流会产生巨大的电动力，可能导致电气设备的变形、损坏，如变压器绕组的扭曲、断路器触头的熔焊等。

同时，电流的热效应也会使设备温度迅速升高，严重时会引发火灾。

从电压方面来说，短路点附近的电压会大幅下降，影响到周边用户的正常用电。

对于一些对电压稳定性要求较高的设备，如电子设备、精密仪器等，可能会因电压骤降而无法正常工作，甚至损坏。

此外，短路故障还可能导致电力系统的振荡，破坏系统的稳定性，严重时可能引发大面积停电事故。

为了应对短路故障，电力系统采取了一系列的保护措施。

继电保护装置是其中的关键。

继电保护装置能够快速检测到短路故障的发生，并及时动作，将故障部分从系统中切除，以减少故障的影响范围。

电力工程设计规划中的电力系统短路分析电力系统是工业和生活中不可或缺的基础设施之一，而电力系统的设计规划是确保其安全稳定运行的重要环节。

在电力工程设计规划中，电力系统短路分析是一项必不可少的任务。

本文将就电力系统短路分析进行详细论述。

一、电力系统短路分析的定义和作用电力系统短路分析是指对电力系统中出现的短路进行分析和计算，以确定短路时的电流大小、分布和短路发生位置等参数。

其主要作用有以下几点：1. 评估电力系统设备的短路能力：通过短路分析，可以评估各个电力系统设备的短路能力，判断其是否能够承受短路电流造成的瞬态电压和热负荷等影响，以保证系统设备的使用安全。

2. 检测潜在的设备故障：通过对电力系统短路分析，可以检测出潜在的设备故障，例如接线端子松动、绝缘破损等问题，及时进行维修和更换，以避免长期不稳定运行或者停电等严重后果。

3. 优化电力系统的配置：通过短路分析，可以确定电力系统中的潜在故障点，进而调整电力系统的配置，提高电力系统的可靠性和安全性。

二、电力系统短路分析的方法和步骤电力系统短路分析有多种方法和步骤，以下是一种常用的分析方法和步骤：1. 收集系统数据：首先，需要收集电力系统的拓扑结构、线路参数、负载数据等必要的系统数据。

这些数据将作为短路分析的输入。

2. 建立系统模型：利用收集的系统数据，建立电力系统的数学模型。

常见的方法包括节点法、支路法和整体法等。

3. 进行短路计算：利用所建立的系统模型，进行短路计算。

常见的短路计算方法有对称分量法、阻抗法和节点电压法等。

4. 分析短路结果：根据短路计算的结果，分析短路时各个设备的电流大小、分布和短路位置等参数。

可以通过绘制等值电流图、短路电流向量图等方式来进行分析。

5. 制定改进措施：根据短路分析的结果，制定相应的改进措施。

例如，对电流过大的设备进行升级，增加保护装置的设置等。

三、电力系统短路分析的应用实例下面以某电力系统的短路分析为例，具体说明电力系统短路分析的应用。

电力系统中的短路故障分析与处理电力系统是现代社会不可或缺的基础设施之一，但在使用过程中，由于各种原因可能会发生短路故障。

短路故障的发生不仅会影响电力系统的正常运行，还可能对设备造成损坏，甚至引发火灾等严重后果。

因此，对电力系统中的短路故障进行分析与处理显得尤为重要。

一、短路故障的定义与分类短路故障是指电路中两个相邻节点之间发生的电路异常连接，导致电流异常增大的现象。

根据故障的性质和原因，短路故障可以分为外部短路故障和内部短路故障。

外部短路故障是指由于外部原因，如树木、动物、天气等引起的短路现象。

这种故障通常出现在输电线路上，需要及时排除以恢复电力供应。

内部短路故障是指电力系统中的设备或元件本身出现故障，导致电路短路。

这种故障包括线路本身的短路、设备内部绝缘击穿等。

内部短路故障通常需要通过检修和更换故障设备来解决。

二、短路故障的分析方法1. 短路电流计算在分析短路故障时，首先需要计算短路电流。

短路电流计算是通过利用电气参数和故障点位置来确定短路电流的数值。

常用的短路电流计算方法包括对称分量法、复序分量法和有限元法等。

2. 故障点定位确定短路故障点的位置是解决故障的关键。

可以利用保护装置的故障信息提供线索，也可以通过现场实地勘查来确定故障点位置。

通过准确确定故障点位置，可以缩小故障范围，提高故障处理的效率。

3. 故障原因分析分析短路故障的原因是防止类似故障再次发生的关键。

故障原因可能涉及设备老化、材料缺陷、设计错误等众多方面。

通过仔细分析故障原因，可以制定合理的预防措施，提高电力系统的可靠性和安全性。

三、短路故障的处理方法1. 快速隔离故障在发生短路故障后，第一步是要及时隔离故障点，防止故障扩大。

可以通过保护装置的动作来实现快速隔离。

2. 检修故障设备隔离故障后，需要对故障设备进行检修或更换。

对于外部短路故障，可以进行简单的绝缘修复或清理工作。

对于内部短路故障，根据具体情况进行检修和更换。

3. 恢复正常供电在隔离和检修后，需要进行供电恢复工作，确保电力系统能够正常运行。

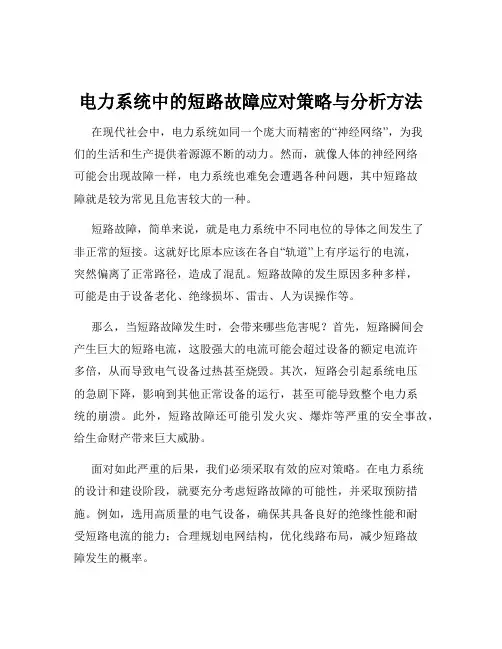

电力系统中的短路故障应对策略与分析方法在现代社会中，电力系统如同一个庞大而精密的“神经网络”，为我们的生活和生产提供着源源不断的动力。

然而，就像人体的神经网络可能会出现故障一样，电力系统也难免会遭遇各种问题，其中短路故障就是较为常见且危害较大的一种。

短路故障，简单来说，就是电力系统中不同电位的导体之间发生了非正常的短接。

这就好比原本应该在各自“轨道”上有序运行的电流，突然偏离了正常路径，造成了混乱。

短路故障的发生原因多种多样，可能是由于设备老化、绝缘损坏、雷击、人为误操作等。

那么，当短路故障发生时，会带来哪些危害呢？首先，短路瞬间会产生巨大的短路电流，这股强大的电流可能会超过设备的额定电流许多倍，从而导致电气设备过热甚至烧毁。

其次，短路会引起系统电压的急剧下降，影响到其他正常设备的运行，甚至可能导致整个电力系统的崩溃。

此外，短路故障还可能引发火灾、爆炸等严重的安全事故，给生命财产带来巨大威胁。

面对如此严重的后果，我们必须采取有效的应对策略。

在电力系统的设计和建设阶段，就要充分考虑短路故障的可能性，并采取预防措施。

例如，选用高质量的电气设备，确保其具备良好的绝缘性能和耐受短路电流的能力；合理规划电网结构，优化线路布局，减少短路故障发生的概率。

当短路故障发生后，快速准确的故障诊断是至关重要的第一步。

这就需要依靠先进的监测设备和技术，如故障录波器、智能传感器等，它们能够实时监测电力系统的运行状态，一旦发现异常，迅速采集相关数据并上传至控制中心。

控制中心的工作人员可以根据这些数据，结合专业的分析软件，对故障进行定位和类型判断。

在确定了短路故障的位置和类型后，接下来就是采取相应的处理措施。

对于一些不太严重的短路故障，如瞬时性短路，可能通过继电保护装置自动重合闸来恢复供电。

而对于较为严重的永久性短路故障，则需要迅速切断故障线路，以防止故障范围的进一步扩大。

同时，要尽快组织维修人员赶赴现场进行抢修，更换损坏的设备，修复受损的线路。
