设施的结构与性能 日光温室共103页

湿帘降温系统的降温过程是在其核心纸垫内完成的，在波纹状的纤维表面有 层薄薄的水膜，当室外干热空气被风机抽吸穿过纸内时，水膜上的水会吸收空气 的热量进而蒸发成蒸气，这样经过处理后的凉爽湿润的空气就进入室内了，此时 的室内即能马上达到降5-10度以上的效果。
环流风机
水帘
水泵
排风扇
三、水分调控
水是农业的命脉，也是植物体的主要组成成分，一般作物的含水量 高 达80〜90%，因此湿度环境的重要性更为突出。
五、病虫害调控
1、温湿度管理：加强温室内温湿度管理，预防各种病害的出现和传播。室 温超过30℃ 时放风。缓苗后白天保持光合作用最适温度25℃～28℃，夜间15℃左 右；进入结果期后，白天保持25℃～28℃，夜间13℃～7℃；地温以20℃左右最适 宜。
五、病虫害调控
2、黄板诱杀：高出植株顶部30厘米悬挂黄板（规格为25厘米×40厘米）， 诱杀蚜虫、白粉虱、潜叶蝇等害虫成虫。每亩悬挂30～40块，并随蔬菜生长而调 整悬挂高度。
1、灌溉
③微喷灌系统
以喷洒水流浇灌作物的灌溉系统 称为微喷灌系统。其灌水器通常是各 种微喷头、喷枪、多孔管等。一般情 况在温室中常采用将微喷头倒挂在温 室骨架上实施灌溉。微喷灌系统具备 节水、省工、节能、降温增湿、随水 追肥、易于自控控制的特点。但是低 温潮湿季节则易产生高湿度导致病害 增多。
1、灌溉
1、保温
②连栋温室四周侧面保温被 指在连栋温室的四周墙面安装一层
轻质太空棉保温被或者一层保温幕布， 晚上的时候将保温棉或者幕布从上面 卷到下面进行隔热保温，白天的时候 收起来。这种保温方式和顶部内保温 相结合，会大大增加大棚的保温性能， 但是这也是一种最容易被大家忽视的 一种保温样式。
1、保温

5．柱脚石
• 基础 • 一般用水泥浇筑，也可用砖砌成 • 要求中柱底部落于柱脚石中央部位并联结牢固
第二节 日光温室的结构与性能
6．墙基
• 墙基部的基础要有足够深度和宽度，才能保持地 面地墙体坚固不容易倒塌
7. 防寒沟
• 与温室处长广方向一致 • 深度与当地冻土层方厚宽一致 • 日的是阻隔温室土壤温度的横向抟导，使温室内 的地温保持一定水平 • 白天还可以蓄热，对防目温室内地浊降低有缓冲 作用
• 华北南部0.8~1.0m为宜 • 华北平原北部、辽宁南部1.0~1.5m为宜 • 若用夹心砖墙，总厚度多为0.5~0.6m
第二节 日光温室的结构与性能
E．后屋面水平投影长度
• 后屋面越长，晚间保温越好 • 后屋面过长，冬季太阳高度角较小时，就会出现 遮光现象，而使温室后部出现大面积阴影，影响 作物的生长发育 • 在北纬38℃~43℃地区，温室高度在3.0~3.5m范 围内，后屋面水平投影长度以1.0~1.6m为宜
第二节 日光温室的结构与性能
2. 后屋面
• 作用是阻止室内热量散失、防寒保温 • 如果仰角大，光线进入的多，光照好 • 如果抑角过大，势必提高中柱高度，使温室过于高 大、不利保温 • 如果仰角过小，后屋面过于平、矮，则阻碍光线进 入，使渐室后半部遮荫面过大，不利作物的生长 • 必须有足够的强度
第二节 日光温室的结构与性能
• 透光性、保温性、耐用性好、 质地轻、价格便宜。 • 现多采用塑料板材和塑料薄膜。
第三节 温室的结构与性能

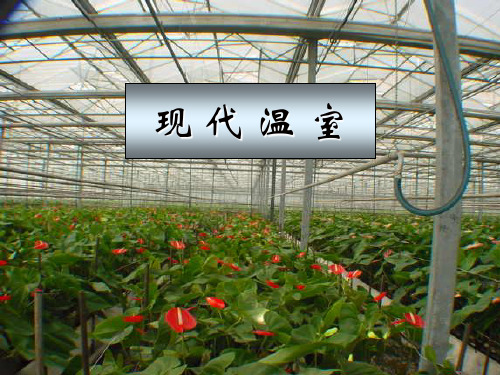

一、现代温室的结构
（3）通风系统 通风途径：有侧窗通风、 顶窗通风和侧、顶窗同时 通风三个类型。
•一般采用联动式戏动系统， 可自动进行，以调控室内环 境。
第三节 温室的结构与性能

1
. PART任务二戈壁蔬菜栽培设施的类型 2 日光温室的设计与建造
2
目录
CONTE NTS
1
温室设计要求
2
温室场地选择与布局
3
温室的基本结构设计
一、温室设计要求
• 1.具有良好的采光屋面，能最大限度地透过阳光； • 2.保温和蓄热能力强，能最大限度地减少温室散热，温
室效应强； • 3.温室的长、宽、脊高和后墙高、前坡屋面和后坡屋面
2.2为宜。 – 跨度为7m的温室，高度应为3m以上。
18
3.保温比
• 保温比：指日光温室内的贮热面积与放热面积的比例。 • 在日光温室中，虽然各围护组织都能向外散热，但由于后
墙和后坡较厚，不仅向外散热，而且可以贮热，所以在此 不作为散热面和贮热面来考虑。 • 温室内的贮热面为温室内的地面，散热面为前屋面，故保 温比就等于土地面积与前屋面面积之比。
22
（三）主要结构参数---三材
1.建筑材料 （1）骨架材料的选择及要求
优型日光温室骨架材料以钢骨架为好，但造 价很高，目前还很难大面积推广。因此，选用结 构合理的竹木骨架、钢筋混凝土与竹木骨架和8# 镀锌铁丝与竹木混合骨架等也是较好的。
23
钢骨架
双
2mm厚Φ25钢管
弦
Φ10～12圆钢
桁
架
式
Φ8圆钢(3根）
草苫的厚度：6-8厘米。
13
（二）温室的主要结构参数---四比。
• 即指各部位的比例。 • 包括前后坡比 • 高跨比 • 保温比 • 遮阳比
14
1.前后坡比
• 前后坡比：指前坡和后坡垂直投影宽度的 比例。
• 前坡和后坡的功能： 温室的后坡由于有较厚的厚度，起到贮热

开窗设置以屋脊为分界线，左右交错开窗，屋 面开窗面积与地面积比率（通风窗比）为19%， 但由于窗的开启度仅 0.34~0.45m，实际通风面 积与地面积之比（通风比）仅为8.5~10.5%.
2
芬洛型温室结构示意图 1.天窗 2.桁架 3.基础
3
2. 改进----主要针对通风比小,夏季难降温的缺点
7
8
9
பைடு நூலகம்
（四）屋顶全开启型温室 (open-roof greenhouse）
由意大利的Serre Italia公司研制成。 1. 结构
结构与芬洛型相似 2.特点
以天沟檐部为支点，可以从屋脊部打开天窗，开启度 可达到垂直程度
侧窗则用上下推拉方式开启，全开时可使室内外温度 保持一致。
便于夏季接受雨水淋洗，防止土壤盐类积聚。 可依室内温度、降水量和风速而通过电脑智能控制自 动关闭窗。
13
17.7 m
4.0 m
18.3 m
14
15
1
2
3
4
5
6
7
8
温室天窗位置设置的种类 1.谷肩开启 2.半拱开启 3.顶部单侧开启 4.顶部双侧开启 5.顶部竖开式 6.顶部全开式 7.顶部推开式 8.充气膜叠层垂幕式开启
16
開天窗的溫室
17
18
侧窗開口
卷帘式
转动式
19
20
侧开口、上开口，侧&上开口通风 效能比较
5
图3-18 Richel型温室
6
(三）卷膜式全开放型塑料温室（Full open type） 1.结构特点 除山墙外，顶侧屋面均通过手动或电动卷膜机将
覆盖薄膜由下而上卷起通风透气的一种拱圆型连栋 塑料温室。 2. 优点

遮光降温
安装空调降温
第13页/共23页
第14页/共23页
第15页/共23页
第16页/共23页
遮阳网
通风换气
第17页/共23页
加湿
湿度调节 除湿
喷雾
灌溉
控制通风等
地膜覆盖 主动除湿：除湿机等
加温减湿 通风换气
控制灌水或者改 变灌水方式
第18页/共23页
通风排气降湿
第19页/共23页
喷雾加湿
第20页/共23页
淹灌或沟灌 喷壶洒水 喷灌 滴灌
第21页/共23页
第22页/共23页
感谢您的观看。
第23页/共23页
为受光面。
温室方位以东西走向，南偏西或南偏东5°左
右为宜，偏东有利于早晨温室内提温，偏西有利于下午温室内温
度的积累。无论向东偏或向西偏，都不能超过10°以上，否则将
影响温室内整体受光状况
第3页/共23页
• 一般大型棚高度为3米，小型简易棚高为2米。其次，大棚高度 与宽度比例要合理。雨水少的地区，大棚可宽些，顶部可平些， 高、宽比例为1：4-5 , 一般宽度为6~10米。 温室高度：种植果蔬的温室脊高最低高度不能低于3米。 温室的东西长度，一般为50～80米。温室南北宽度，一般以 7～8米为宜，跨度不宜过大。
第5页/共23页
温室墙体厚度的确定
• 一般主要根据当地冬季冬季最深冻土层厚度确定。原则 上是当地冻土层厚度再加上50厘米厚为宜，使冬季冻 不透为原则。一般温室后墙和山墙厚度（底宽）都在34米之间为宜，顶宽厚度在1.5-2米之间为宜。
第6页/共23页
温室后屋面角 温 室 高 度 温室跨度
太阳光
温室前屋面 角 前屋面地角

2021年6月25日星期五
12
思考题
前屋面曲面形状对透光率是否有影响？平 面、抛物线、椭圆、双曲线及其组合。
从农事操作角度考虑如何改进温室的前屋 面形状？
2021年6月25日星期五
13
1、日光温室的“五度”
角度
前屋面角： α= φ + lδl - 40º+ c 方位角：偏东或偏西5° ～ 10°
前后坡比：温室的前屋面与后屋面水平投影长度之比。 遮阳比：温室的跨度与温室的屋脊阴影长度之比。
2021年6月25日星期五
15
3、日光温室的“三材”
建筑材料
墙体材料：指东西山墙和后墙所用材料 屋架材料：是指整个温室的骨架材料 后屋面材料：指后屋面覆盖所用材料
三
材
透明覆盖材料：指塑料薄膜、玻璃、硬纸板材
天赤道以北多少度就为正多少度，反之，在
天赤道以南多少度为负多少度。
太阳赤纬的绝对值总是等于太阳直射点的纬
度。
S
2021年6月25日星期五
∠OBD+φ+lδl=90º 由图可知：∠ABC=∠OBD
那么可得：α=φ+ lδl
4
理想前屋面角情况下节能日光温室 结构示意图
以西安为例，纬度(φ)是 33.4º，冬至日(δ)=-23.5º， 那么西安地区理想的屋面角 度是: α=φ+ lδl
B 日光 温室 A
α
C
N 地轴
1、理想前屋面角的计算： ①理想状态是指太阳光线垂直照射到 前屋面，透光率最大。 ②以正午太阳高度角进行计算
由黄色三角形可知： ΔABC是直角三角形
纬度φ
∠ABC+α=90º
赤纬δ
Sun

角度
前屋面角： α= φ + lδl - 40º+ c 方位角：偏东或偏西5° ～ 10°
后屋面仰角：30°~45°
五
长度： 适合长度为50 ～60m
度
跨度： 适宜跨度为6～9m
高度
脊高：2.7 ～3.6m 后墙高：1.6 ～2.4m
厚度
墙厚 后屋顶厚
2019年9月6日星期五
第二章 温室设计与建造
15
指的是什么？
2019年9月6日星期五
第二章 温室设计与建造
24
– 当入射角在0～40°范围时， 随着入射角的加大，透光率逐 渐下降，但变化不明显；
– 当入射角在40～60°范围时， 透光率随着入射角的加大明显 下降；
– 当入射角处在60～90°范围时， 透光率随着入射角加大而急剧 下降。
• 因此，我们可以将入射角增大 到40 °这样对透光率没有明显 影响，但是却可以大大节约建 造成本。
三
材
透明覆盖材料：指塑料薄膜、玻璃、硬纸板材
保温材料：包括草苫、纸被、棉被、羊毛等
2019年9月6日星期五
第二章 温室设计与建造
17
其它类型
Un-symmetrical energy-saving solar greenhouse
Different height of pillars and ridges, multi-spans, different length
of south and north transparent surface
2019年9月6日星期五
第二章 温室设计与建造
18
Terrace greenhouse constructed on the mountain area

2.5M 60X80cm抗
压预埋
1.2M
2.0M
40-42° 35x20c m横圈 梁Βιβλιοθήκη 30x30CM1.4M
2.2M 2.8 M 3.2M
3.5M 3.7M
3.9M
0.65M
2.2M
地
一级堆砌层
平
线
24x20c m横圈 梁
1.15m 0.5M
5c m
3.8M
走道0.8M 1.2M
1.0M
1.0M
1.0M
2、辅助钢架：每两个主钢架中间增设2根辅助钢架，采用直径6cm的国标厚壁钢管，间距90-100cm，不焊接下弦，长度2m。 3、横梁：采用规格为50×50×5cm角铁，沿东西方向焊接。 4、预埋件：每隔2.8m在后墙上建造一个50cm见方的砖柱，并在距地面2m高处预埋窝硂，以固定钢架，在对应的前基础预埋筋。 5、前后屋面：后屋面每隔20cm沿东西方向拉一道8号铅丝，前屋面每隔30cm拉一道铅丝。每2个主钢架之间绑5道大头直径不小于2.5cm的竹竿，竹竿间距50-60cm。
第25页/共69页
甘肃日光温室主要结构参数
3、跨度与脊高 跨度在7-9m，高度3.5-4.5 m，高跨比1:2，取上限时，要考虑采取 半地下式或其它提高保温能力的措施。 4、墙体厚度 土墙厚1.3-1.5m；砖墙或石墙等要保证24cm的蓄热层，墙外后强中 间加10cm厚聚苯板等隔热材料。 5、后屋面投影长度 1.2-1.6m均可，一般以1.4m较好。 6、温室长度
日光温室结构设计与建造
会计学
1
节能日光温室概况
➢ 生产作物种类 ✓ 蔬菜：番茄、茄子、辣椒、
黄 瓜、番瓜、西瓜、甜瓜等。 ✓ 果树：葡萄、油桃、樱桃等。 ✓ 花卉：非洲菊、百合、香石 竹、月季、满天星等鲜切花

用途：生产用、试验用和展览用设施 骨架材料：竹木结构设施 、混凝土结构设施、钢结构设施和混合结构设施； 建筑形式：单栋、连栋设施 设施分为四个层次 ： 简易覆盖设施 普通保护设施 现代温室 植物工厂
本章主要内容
简易园艺设施 塑料中小棚 塑料大棚 荫棚 日光温室 温室 现代化温室
阳畦的各种类型 （a)槽子畦 （b）抢阳畦 1.风障；2.床框；3.透明覆盖物 （c）玻璃改良阳畦 （d）薄膜改良阳畦
结构
风障 ：竖立在北框外侧，冬季稍向南倾斜，与地面呈70°的夹角，春季用的则垂直竖立，高2~2.5m。 畦框 ：抢阳畦北框一般高50~80cm，底宽30~40cm，顶宽20~25cm。南框过高则遮光严重，影响增温效果，过低则影响苗子生长。 覆盖物：分透明与不透明两类
地面简易覆盖类型
秸秆覆盖:在畦面上或垄沟上铺一层农作物秸秆的覆盖方式，铺设的厚度因栽培目的不同而异，一般为4～5cm。 草粪覆盖:在冬季土壤封冻前，在土壤表面覆盖一层4～5cm厚的碎草或土粪的覆盖方式，这种覆盖方式可以减轻在低温下土壤表层的冻结程度。
瓦盆覆盖：覆盖方式有两种，一种是傍晚将瓦盆扣在植株上，早晨揭开的覆盖方式，以防风、防霜冻、提高温度为栽培目的，适用于早春果菜类蔬菜的定植；另一种方式是白天覆盖，晚上揭开，适用于某些蔬菜的特殊目的栽培，如韭黄的栽培。 浮动覆盖：这种覆盖方式是将透明覆盖材料（无纺布、遮阳网）直接覆盖在作物表面上。
性能
阳畦除具有风障的效应外，由于增加了土框和覆盖物，白天可以大量吸收太阳光热，夜间可以减少辐射强度 热源来自阳光，因而受季节、天气的影响很大 同一阳畦内不同的部位由于接受阳光热量的不同，致使局部存在着很大的温差，一般北框和中部的温度较高，南框和西部的温度较低。

第三步
施工
拉冷拔丝(或钢交丝)。
第二步 固定主拱架
第四步 固定撑膜竿
学习情景二、日光温室设计与建造
二、日光温室的建造
7、覆膜
准备棚膜
选用宽9米的醋酸乙烯长寿无滴膜，采用热 合法粘合。
扣膜
固定带朝上拉至距前屋面60厘米处，每隔2米 用铁丝固定。两端卷入6米长竹竿，将一头固 定在山墙外的冷拔丝上，待拉紧后另一端固定
学习情景二、日光温室设计与建造
二、日光温室的建造
2、施工时间 施工时间应该在当地土壤完全解冻后，一般为5月下旬
3、选地规划 用罗盘仪测出子午线，确定南北方向，然后按偏
西5—10度放后墙体线，垂直后墙线放侧墙线。
学习情景二、日光温室设计与建造
二、日光温室的建造
4、墙体施工
平整场地。 处理耕作层土壤，把室内熟土移到南测。 处理墙基，挖深1米、宽2.2米的槽，用三合土或距
合理屋面角
当入射角<40°时，透过率降低不明显，因此保证入 射角不大于40°时的屋面角α≥α0=ψ-δ- 40°
合理时段屋面角
上午10时到下午2时之间，温室光线透过率较高，此 时前屋面应该所具有的角度。其值一般为当地地理纬 度减少6.5°左右。
学习情景二、日光温室设计与建造
一、日光温室合理的结构参数
第三步
第四步
将檩条的一头放在立柱上，固定 檩条，并向南伸出1.1米左右。另 一头放在后墙的斜洞内，用铁丝 将其与立柱绑好，把斜洞堵好
盖后屋面。在墙基25厘米处埋预制 件，把冷拔丝的一头固定到预制水 泥件上，另一头拉过山墙与檩条。
学习情景二、日光温室设计与建造
二、日光温室的建造
6、前屋面施工
第一步 加工主拱架
