干式变压器相关基础

变压器基本知识问答变压器基础知识前⾔本章节内容是针对市场部新进⼚销售⼈员了解变压器基本知识的读本。

为便于销售⼈员尽快熟悉所销售产品的特性，本⼿册采⽤问答的形式，将⽬前电⽹的配套情况、配电变压器（尤其是⼲式变压器）的运⾏要求以及变压器的⼯作原理等基本概念做了简要的陈述。

变压器基本知识1.变压器是如何分类的？根据⽤途，变压器⼀般分为电⼒变压器和特种变压器两⼤类。

电⼒变压器⼜可分为升压变压器、降压变压器、配电变压器和联络变压器等。

※升压变压器：把电压升⾼，以便远距离输送电能。

因为输送的电功率⼀定时，只有将电压升⾼，电流才可能减少，从⽽可以减少输电线路的能量消耗。

P = I2 R——电流越⼩，能量损失就越少，线路损耗就越低※降压变压器：变压器还能把电压降低，满⾜⽤户的需求。

在⽤电的地⽅，建⽴⼀次和⼆次变电站，⽤降压变压器把传输来的⾼压电能降到合适的电压，最后⽤配电变压器把电能直接送给⽤户。

2.我国输变电线路的电压等级有哪些？我国输变电线路的电压等级有：6、10、35、60、110、220等。

由于线路的始端（电源端）电压要⽐这些数据⾼。

10kV以下的电压等级始端要⾼5％，10kV以上的电压等级要⾼10％。

因此变压器的额定电压也相应提⾼，所以线路始端变压器的额定电压为6.3、10.5（11）、38.5、66、121、242等。

3.变压器的⼯作原理是怎样的？变压器的基本⼯作原理就是电磁感应原理，及“电⽣磁，磁⽣电”的⼀种具体应⽤。

4.⼲式变压器本体由哪些主要部分组成？⼲式变压器主要由铁⼼、线圈和绝缘材料组成。

1）铁⼼铁⼼是变压器的基本部件，是变压器的磁路和器⾝安装的⾻架。

※在原理上，铁⼼的磁导体是变压器的磁路，它把⼀次电路的电能转换为磁能，⼜将⾃⼰的磁能转换成⼆次电路的电能，是能量转换的媒介。

※在结构上，铁⼼的夹紧装置不仅使磁导体成为⼀个机械上完整的结构，⽽且在其上⾯套有的带绝缘的线圈，⽀撑着引线，并⼏乎安装了变压器内部的所有部件。

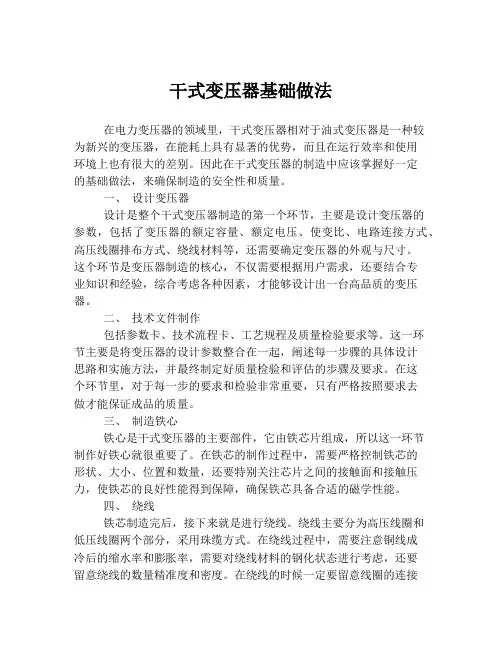

干式变压器基础做法在电力变压器的领域里，干式变压器相对于油式变压器是一种较为新兴的变压器，在能耗上具有显著的优势，而且在运行效率和使用环境上也有很大的差别。

因此在干式变压器的制造中应该掌握好一定的基础做法，来确保制造的安全性和质量。

一、设计变压器设计是整个干式变压器制造的第一个环节，主要是设计变压器的参数，包括了变压器的额定容量、额定电压、使变比、电路连接方式、高压线圈排布方式、绕线材料等，还需要确定变压器的外观与尺寸。

这个环节是变压器制造的核心，不仅需要根据用户需求，还要结合专业知识和经验，综合考虑各种因素，才能够设计出一台高品质的变压器。

二、技术文件制作包括参数卡、技术流程卡、工艺规程及质量检验要求等。

这一环节主要是将变压器的设计参数整合在一起，阐述每一步骤的具体设计思路和实施方法，并最终制定好质量检验和评估的步骤及要求。

在这个环节里，对于每一步的要求和检验非常重要，只有严格按照要求去做才能保证成品的质量。

三、制造铁心铁心是干式变压器的主要部件，它由铁芯片组成，所以这一环节制作好铁心就很重要了。

在铁芯的制作过程中，需要严格控制铁芯的形状、大小、位置和数量，还要特别关注芯片之间的接触面和接触压力，使铁芯的良好性能得到保障，确保铁芯具备合适的磁学性能。

四、绕线铁芯制造完后，接下来就是进行绕线。

绕线主要分为高压线圈和低压线圈两个部分，采用珠缆方式。

在绕线过程中，需要注意铜线成冷后的缩水率和膨胀率，需要对绕线材料的钢化状态进行考虑，还要留意绕线的数量精准度和密度。

在绕线的时候一定要留意线圈的连接方式，并严格按照设计要求进行连接。

五、组装绕线完成后，就需要进行铁芯与线圈的组装。

组装的主要任务是将铁芯、线圈及其他支架、制动元器件等组合在一起形成一个整体，需要关注每一步小部件的组装方向、精度要求等。

在组装过程中还要加以检验，排除可能出现的各种问题。

六、测试测试是最后一个环节，主要是对已经组装好的干式变压器进行电学性和热学性能测试。

主导产品基础知识篇第一章变压器基础知识介绍一、油浸式电力变压器基础知识（一）、什么是变压器变压器是根据电磁感应原理制造出来的能够输送电能、改变电压、但不改变频率的一种静止的电器。

（二）、变压器的分类根据使用对象分类：1、电力变压器：将一个电力系统的交流电压和电流值变位另一个电力系统的不同电压和电流值借以输送电能的变压器。

2、配电变压器：指容量较小、由较高电压降到最后一级配电电压，直接做配电用的电力变压器。

3、变流变压器：在直流输电系统中向变流器供电的电力变压器，也属于工业用变压器。

4、试验变压器：供各种电气设备和绝缘材料做电气绝缘性能试验用的变压器，也属于工业用变压器。

5、用于不同工业的专业变压器，如：电炉变压器、整流变压器、牵引变压器、启动变压器、矿用变压器、防爆变压器、船用变压器6、电力变压器根据使用要求不同或本身结构上的差异，又可分为：（1）油浸式变压器：铁心和绕组都浸入油中的变压器。

（2）液体浸渍式变压器：采用非矿物油、人工合成的绝缘液体作为冷却介质的变压器。

（3）气体绝缘变压器：采用人工合成的某种气体做为冷却和绝缘介质的变压器。

（4）干式变压器：用铁心和绕组都不浸入绝缘液体中的变压器。

7、按结构和使用要求分：（1）密封式变压器：变压器内部介质和外部大气相隔绝，避免互相交换，属一种非呼吸式变压器。

（2）双绕组变压器：只包括高、低压两绕组的变压器。

（3）多绕组变压器：每相上有两个以上绕组，分别连接到电压等级不同的线路上的变压器。

常见的为三绕组变压器，即有高、中、低三个绕组。

（4）有载调压变压器：装有有载调压分接开关，能在负载下进行调压的变压器。

（5）无励磁调压变压器：装有无励磁分接开关且只能在无励磁情况下进行调压的变压器。

（6）串联变压器：也叫增压变压器，是具有一个改变线路电压的串联绕组和一个励磁绕组的变压器。

（7）联络变压器：变电站或电厂用以联结两个电压不同的输电系统，并可按电力潮流的变化，每侧都可以做为一次或二次侧使用的变压器，包括自耦变压器和多绕组变压器。

干式变压器的安装调试方案干式变压器安装调试一、干式变压器安装方案1干式变压器型钢基础的安装(1)型钢金属构架的几何尺寸、符合设计基础配置图的要求与规定，如设计对型钢构架高出地面无要求，施工时将其顶部高出地面100mm。

(2)型钢基础构架与接地扁钢连接不少于二端点，在基础型钢架构的两端，用不小于40X4mm的扁钢相焊接，焊接扁钢时，焊缝长度为扁钢宽度的二倍，焊接三个棱边，焊完后去除氧化皮，焊缝均匀牢靠，焊接处做防腐处理后再刷两遍灰面漆。

2干式变压器二次搬运(1)二次运输为将干式变压器由设备库运到干式变压器的安装地点，搬运过程中注意交通路线情况。

到地点后做好现场保护工作。

(2)干式变压器吊装时，索具必须检查合格，运输路径道路平整良好。

根据干式变压器自身重量及吊装高度，决定采用何种搬运工具进行装卸。

3干式变压器本体安装(1)干式变压器安装可根据现场实际情况进行，如干式变压器室在首层则可直接吊装进室内;如在地下室，可采用预留孔吊装干式变压器或预留通道运至室内就位到基础上。

(2)干式变压器就位时，按设计要求的方位和距墙不小于800mm，距门不小于1000mm，并适当考虑推进方向，开关操作方向留有1200mm以上的净距。

(3)装有滚轮的干式变压器，滚轮转动灵活，干式变压器就位后，将滚轮用能拆卸的制动装置固定。

或者将滚轮拆下保存好。

4干式变压器附件安装(1)干式变压器一次原件按产品说明书位置安装，二次仪表装在便于观测的干式变压器护网栏上。

软管不得有压扁或死弯，富余部分盘圈并固定在温度计附近。

(2)干式变压器的电阻温度计，一次元件预装在干式变压器内，二次仪表安装在值班室或操作台上。

温度补偿导线符合仪表要求，并加以适当的温度补偿电阻，校验调试合格后方可使用。

5电压切换装置的安装(1)干式变压器电压切换装置各分接点与线圈的连接线压接正确，牢固可靠，其接触面接触紧密良好。

切换电压时，转动触点停留位置正确，并与指示位置一致。

第1篇一、工程概述本工程为室内干式变压器施工项目，主要内容包括变压器的安装、接线、调试及验收等。

变压器作为电力系统中重要的设备，其安装质量直接影响到电力系统的安全稳定运行。

为确保施工质量，特制定本施工方案。

二、施工准备1. 技术准备（1）熟悉施工图纸，了解变压器的技术参数、安装要求及施工工艺。

（2）组织施工人员学习变压器安装、调试及验收等相关知识，提高施工人员的技术水平。

（3）编制详细的施工组织设计，明确施工流程、质量标准及安全措施。

2. 材料准备（1）变压器及附件：按照设计要求准备变压器、油枕、冷却器、电缆、接线端子等。

（2）施工工具：扳手、螺丝刀、线切割机、剥线钳、万用表、绝缘电阻测试仪等。

（3）施工材料：绝缘胶带、电缆桥架、接地线、防火材料等。

3. 人员准备（1）施工队伍：组织专业施工队伍，包括电工、焊工、绝缘工等。

（2）安全员：负责施工现场的安全管理工作。

三、施工工艺1. 变压器基础施工（1）根据施工图纸，确定变压器基础的位置和尺寸。

（2）挖基坑，确保基坑深度符合设计要求。

（3）对基坑进行加固处理，防止地基下沉。

（4）浇筑混凝土基础，确保基础表面平整、牢固。

2. 变压器安装（1）检查变压器外观，确保无损坏、变形等缺陷。

（2）将变压器吊装至基础上，确保变压器水平放置。

（3）检查变压器底座与基础之间的连接，确保连接牢固。

（4）安装变压器附件，如油枕、冷却器等。

3. 变压器接线（1）按照施工图纸，确定接线方式。

（2）检查电缆、接线端子等材料，确保质量合格。

（3）剥去电缆绝缘层，露出一定长度的导体。

（4）连接电缆与变压器端子，确保连接牢固、可靠。

（5）对接线部位进行绝缘处理，防止漏电。

4. 变压器调试（1）检查变压器外观，确保无异常。

（2）检查变压器接线，确保接线正确。

（3）进行空载试验，检查变压器运行是否正常。

（4）进行负载试验，检查变压器输出电压、电流等参数是否符合设计要求。

5. 变压器验收（1）检查变压器外观，确保无损坏、变形等缺陷。

干式变压器的基本知识目录一、基础知识 (2)1.1 变压器的基本概念 (3)1.2 干式变压器的特点与应用 (3)二、干式变压器的结构与工作原理 (4)2.1 干式变压器的结构概述 (5)2.2 干式变压器的工作原理 (6)三、干式变压器的设计与制造 (7)3.1 设计考虑因素 (8)3.2 制造工艺与材料选择 (9)四、干式变压器的性能与测试 (11)4.1 性能参数与评估标准 (12)4.2 常见测试方法与设备 (14)五、干式变压器的运行与维护 (15)5.1 运行条件与维护建议 (17)5.2 常见故障及处理方法 (18)六、干式变压器的安全与环保 (19)6.1 安全操作规程 (20)6.2 环保要求与措施 (21)七、干式变压器的发展趋势与创新 (23)7.1 新型材料的应用 (24)7.2 智能化发展动向 (25)一、基础知识干式变压器是一种用于改变交流电压或电流的电气设备，它主要由铁芯、线圈和绝缘材料组成。

干式变压器具有结构简单、可靠性高、维护方便等优点，广泛应用于电力系统、工业生产和家用电器等领域。

铁芯：干式变压器的铁芯通常由硅钢片制成，硅钢片具有良好的磁性能，可以有效地吸收和消散铁芯中的涡流，从而减少能量损耗。

铁芯的截面积、形状和叠压方式会影响变压器的性能和损耗。

线圈：线圈是干式变压器的核心部件，它是由导线绕制而成，形成一个闭合的电路。

线圈的匝数、截面积和绕制方式会影响变压器的电压比、功率密度和效率。

绝缘材料：干式变压器的绝缘材料通常采用环氧树脂、聚酰亚胺等高性能绝缘材料，具有良好的耐热性、耐压性和耐磨性。

绝缘材料的厚度、绝缘等级和冷却系统的设计会影响变压器的安全性能和使用寿命。

油浸式变压器与干式变压器的区别：油浸式变压器是一种通过浸渍矿物油来实现绝缘和冷却的变压器，其结构复杂，但散热性能较好。

与干式变压器相比，油浸式变压器在低压、短路电流和过载能力方面具有优势，但在环保、安全和维护方面存在一定的局限性。

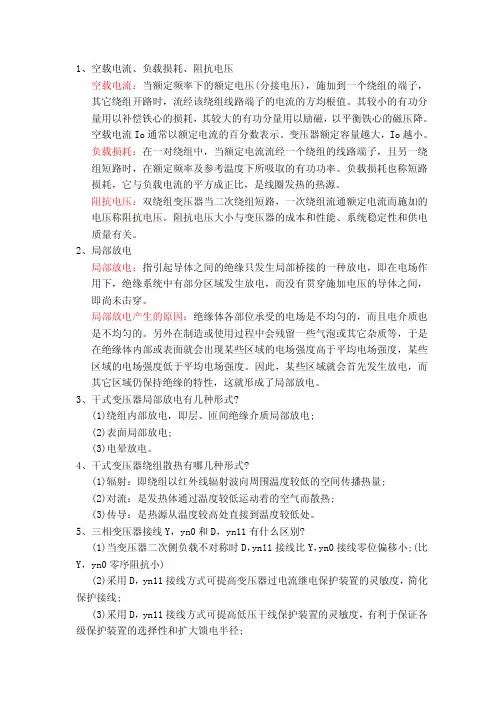

1、空载电流、负载损耗、阻抗电压空载电流：当额定频率下的额定电压(分接电压)，施加到一个绕组的端子，其它绕组开路时，流经该绕组线路端子的电流的方均根值。

其较小的有功分量用以补偿铁心的损耗，其较大的有功分量用以励磁，以平衡铁心的磁压降。

空载电流Io通常以额定电流的百分数表示。

变压器额定容量越大，Io越小。

负载损耗：在一对绕组中，当额定电流流经一个绕组的线路端子，且另一绕组短路时，在额定频率及参考温度下所吸取的有功功率。

负载损耗也称短路损耗，它与负载电流的平方成正比，是线圈发热的热源。

阻抗电压：双绕组变压器当二次绕组短路，一次绕组流通额定电流而施加的电压称阻抗电压。

阻抗电压大小与变压器的成本和性能、系统稳定性和供电质量有关。

2、局部放电局部放电：指引起导体之间的绝缘只发生局部桥接的一种放电，即在电场作用下，绝缘系统中有部分区域发生放电，而没有贯穿施加电压的导体之间，即尚未击穿。

局部放电产生的原因：绝缘体各部位承受的电场是不均匀的，而且电介质也是不均匀的。

另外在制造或使用过程中会残留一些气泡或其它杂质等，于是在绝缘体内部或表面就会出现某些区域的电场强度高于平均电场强度，某些区域的电场强度低于平均电场强度。

因此，某些区域就会首先发生放电，而其它区域仍保持绝缘的特性，这就形成了局部放电。

3、干式变压器局部放电有几种形式?(1)绕组内部放电，即层、匝间绝缘介质局部放电;(2)表面局部放电;(3)电晕放电。

4、干式变压器绕组散热有哪几种形式?(1)辐射：即绕组以红外线辐射波向周围温度较低的空间传播热量;(2)对流：是发热体通过温度较低运动着的空气而散热;(3)传导：是热源从温度较高处直接到温度较低处。

5、三相变压器接线Y，yn0和D，yn11有什么区别?(1)当变压器二次侧负载不对称时D，yn11接线比Y，yn0接线零位偏移小;(比Y，yn0零序阻抗小)(2)采用D，yn11接线方式可提高变压器过电流继电保护装置的灵敏度，简化保护接线;(3)采用D，yn11接线方式可提高低压干线保护装置的灵敏度，有利于保证各级保护装置的选择性和扩大馈电半径;(4)D，yn11接线的变压器，其二次零线电流不作限制。

《干式变压器基础知识》同学们，今天咱们来了解一下干式变压器。

啥是干式变压器呢？简单来说，它就是一种能把电压变高或者变低的设备。

比如说，咱们家里用的电，电压是220 伏，可是工厂里有些机器需要的电压可不是220 伏，这时候就得靠干式变压器来帮忙啦。

干式变压器和咱们常见的那种油浸式变压器不太一样。

它没有油，所以更安全，也更干净。

我给你们讲个事儿。

有个工厂，之前用的是油浸式变压器，结果有一天不小心漏油了，弄得满地都是，可麻烦啦。

后来换成了干式变压器，就再也没有这种烦恼了。

干式变压器的结构也不复杂。

它有铁芯，就像咱们吃的夹心饼干中间的那部分，还有绕组，就是绕在铁芯上的那些电线。

同学们，是不是对干式变压器有了点初步的认识啦？《干式变压器基础知识》同学们，咱们接着来讲干式变压器。

干式变压器工作的时候可安静啦，不像有些机器会轰隆隆地响。

它的散热也有自己的办法。

有的是靠空气自然冷却，就像咱们热了吹吹自然风一样；还有的是靠风扇吹风来散热。

有一次，我去一个配电室参观，看到了一个大大的干式变压器，它安安静静地工作着，一点声音都没有，可神奇啦。

干式变压器的优点可多啦。

它防火性能好，万一发生火灾，也不会像油浸式变压器那样容易引起大事故。

而且维护起来也比较简单，不用像油浸式变压器那样经常检查油的情况。

同学们，是不是觉得干式变压器挺厉害的？《干式变压器基础知识》同学们，咱们再来说说干式变压器。

干式变压器的应用可广泛啦！医院里、商场里、学校里都能看到它的身影。

比如说医院，要是没有干式变压器稳定地提供合适的电压，那些医疗设备可就没法正常工作啦。

还有学校，教室里的灯、电脑，都得靠干式变压器来保障供电。

我记得有一回，我们小区停电了，后来发现是干式变压器出了点小毛病。

维修师傅很快就来修好了，咱们又能正常用电啦。

同学们，通过这些例子，是不是对干式变压器的作用更清楚啦？。

1.1 变压器型号：SZ9-31500/2201.2 额定容量：31500 KVA1.3 额定电压：220/6.3 KV1.4 变压器重量：约5吨二、施工准备2.1 施工人员：项目组成员、施工队伍、监理单位、业主单位等相关人员。

2.2 施工材料：变压器、基础、型钢、电缆、螺栓、平垫圈、弹簧垫、蛇皮管、耐油塑料管、电焊条、防锈漆、调和漆、变压器油等。

2.3 施工机具：汽车吊、汽车、卷扬机、吊镇、三步搭、道木、钢丝绳、带子绳、滚杠、台钻、砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、榔头、套丝板、钢卷尺、钢板尺、水平、线坠、摇表、万用表、电桥及试验仪器等。

三、施工工艺3.1 施工流程（1）变压器就位；（2）变压器安装；（3）变压器接线；（4）变压器试验；（5）变压器验收。

3.2 施工要点（1）变压器就位1）基础验收：变压器就位前，对基础进行验收，确保基础的中心与标高符合设计要求。

2）变压器吊装：采用汽车吊将变压器吊至基础上，确保吊装过程中安全、平稳。

（2）变压器安装1）变压器就位后，将变压器放置在基础上，调整变压器位置，使其符合设计要求。

2）检查变压器安装位置，确保变压器与基础之间的距离符合规范要求。

（3）变压器接线1）按照设计图纸，将变压器高压侧和低压侧的接线端子与电缆连接。

2）检查接线是否正确，确保接线牢固、可靠。

（4）变压器试验1）对变压器进行绝缘电阻测试、空载试验、负载试验等，确保变压器性能符合要求。

2）检查试验数据，如发现异常，及时进行处理。

（5）变压器验收1）验收人员对变压器进行外观检查、接线检查、试验数据检查等，确保变压器符合设计要求。

2）验收合格后，办理验收手续。

四、安全、文明施工要求4.1 施工现场安全1）施工人员必须穿戴安全帽、安全带、防护眼镜等个人防护用品。

2）施工现场设置安全警示标志，确保施工安全。

4.2 文明施工1）施工现场保持整洁，施工垃圾及时清理。

2）施工过程中，严格遵守施工规范，确保工程质量。
