电流表

电流表的使用方法电流表是一种用来测量电流大小的仪器，在电路实验和电器维修中广泛使用。

下面将介绍电流表的使用方法。

使用电流表前，首先要了解电流表的量程范围以及精度等参数。

通常电流表有直流电流表和交流电流表之分，需要根据实际情况选择使用的电流表。

接下来，按照以下步骤使用电流表：1. 准备工作：- 确保电路处于断开状态。

在接线之前，要确保电源已关闭并且电路中没有电流通过。

- 确认电流表的量程。

根据电路中预计的最大电流值选择合适的量程档位。

过大的量程选择会导致表头闪动，而过小的量程选择则可能导致表头受损。

2. 接线：- 将电流表和电路串联连接。

使用电线将电流表的负极与电路的负极相连，正极与电路的正极相连。

可以使用电线夹固定连接，确保连接牢固。

- 注意接线的极性。

如果电流表连接方式不正确，电流表将无法正常工作甚至损坏。

一般情况下，电流表的红色插口连接电路的正极，黑色插口连接电路的负极。

3. 选择量程档位：- 将电流表选择拨轮调整到合适的量程档位。

如果事先无法确定最大电流值，可以先选择一个较大的量程，然后逐渐缩小范围直到最接近电路电流值的量程档位。

4. 读取电流值：- 打开电源，使电流通过电路。

此时电流表将显示电路中的电流值。

如果电流表指针超出量程，并且闪动不稳定，应该调整量程。

5. 断开电路并关掉电源：- 在测量完毕后，先断开电路，然后关闭电源。

再将电流表从电路中拆除。

使用电流表时需要注意以下几点：1. 选择合适的量程档位。

过大的量程会降低测量的准确性，而过小的量程则可能损坏电流表。

2. 注意接线的正确性。

接线错误会导致测量结果不准确甚至电流表损坏。

3. 保持电流表的干净和干燥。

避免电流表暴露在湿度较大或有腐蚀性的环境中。

4. 不要让电流过大，以免超出电流表的额定范围，损坏电流表。

5. 在测量直流电流时，确保电流方向正确。

如果测量交流电流，方向问题不会影响测量结果。

综上所述，电流表的使用方法需要注意正确接线、选择合适的量程档位以及保持电流表的干净和干燥。

电流表的原理及应用1. 电流表的原理电流表（或称安培表）是一种用于测量电流大小的仪器，原理基于安培定律。

安培定律是指单位时间内通过导体横截面的电荷量与通过导体的电流强度成正比关系，即I = Q/t，其中I表示电流强度，Q表示电荷量，t表示时间。

电流表通过将电流分流至自身，利用电流和电阻之间的关系进行测量。

当电流通过电流表时，根据欧姆定律，电流表内的电阻会产生电压降，大小与电流成正比。

通过测量电压降可以确定电流的强度。

传统的电流表采用镍铬合金丝作为测量电流强度的元件。

这种丝的电阻是固定的，通过测量丝两端的电压降就可以推算出电流的大小。

近年来，随着技术的发展，数字电流表开始普及。

数字电流表通过将电流转换成电压信号，再通过数模转换电路进行测量，精度更高、响应更快。

2. 电流表的应用电流表在各种电路中起到重要的作用，以下是一些常见的应用场景：•电子实验室中的电路实验电流表在电子实验室中是必备工具之一。

通过测量电路中的电流可以判断电路的工作状态，进而调试和优化电路设计。

•电力行业的电力监控在电力行业中，电流表用于监控电网中的电流变化。

通过监测电流的大小，可以及时了解电网负荷情况，从而采取相应的措施，保障电力系统的正常运行。

•电力工程中的电流测量在电力工程中，需要测量各种设备和线路的电流，以确保其工作正常。

电流表可以精确测量电流的强度，并提供准确的数据供工程师进行分析和判断。

•工业控制系统中的电流监测在工业自动化控制系统中，电流表用于监测电机、电器设备等的工作状态。

通过监测电流的变化，可以及时发现故障和异常情况，并采取措施进行处理，确保生产的正常运行。

•电池的电流充放电管理在电池管理系统中，电流表用于测量电池的充放电电流。

通过监测电流的变化，可以控制电池的充放电速率，保护电池的寿命并确保其工作正常。

3. 电流表的选择与使用选择和使用合适的电流表对于准确测量电流至关重要。

以下是一些选购和使用电流表的注意事项：•选择合适的量程电流表的量程应根据需要测量的电流范围选择。

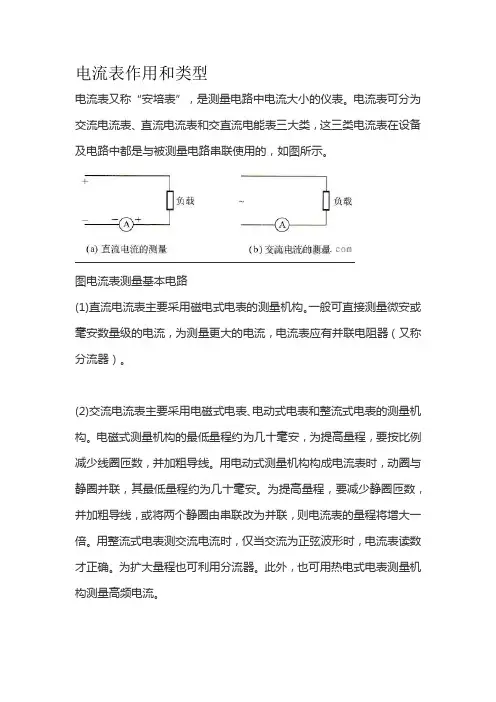

电流表的使用方法测量电路中电流的仪表叫作电流表，又称为安培表。

电流表有交流电流表与直流电流表之分，它们的接线方法是与被测电路串联。

为了不影响电路的工作状态，电流表的内阻都很小，量程越大的电流表，其内阻越小。

因此，电流表不能并联使用，否则，很大的电流通过仪表会把电流表烧毁。

1、直流电流的测量直流电流的测量方法见下表1：▲表1 直流电流的测量方法当被测电路电流较大时，一般采用将分流器与电流表并联后再与电路串联的方法，如下图所示。

▲电流表与分流器2、交流电流的测量交流电流的测量方法见下表2：▲表2 交流电流的测量方法3、钳形电流表钳形电流表不需要断开被测电路就能进行电流测量，它准确度较低，但因为使用非常方便，所以在维护工作中得到广泛的应用。

（1）结构原理钳形电流表的外形如下图所示：▲钳形电流表的外形1—钳形铁心 2—被测导线3—手柄 4—铁心开口按钮它由电流互感器和整流系电流表组成。

电流互感器的铁心可以开合，当捏紧扳手时，铁心张开，让被测电流导线进入铁心中，然后放手松开扳手，使铁心闭合。

这时，通过电流的导线相当于电流互感器的一次线圈。

二次线圈已在仪表内接好，通过整流电路电流表连接。

通过电流表可指示出被测电流的大小。

（2）钳形电流表的日常维护①钳形电流表的准确度比较低，一般在2.5级以下，通常在不便于拆线或不能切断电路的情况下进行测量。

①为使读数准确，钳口的结合面应保持良好的接触，如有杂声，应将钳口重新开合一次。

若杂声依然存在，应检查钳口处有无污垢存在，如有，可用汽油擦拭干净。

①测量完毕一定要把仪表的量程选择旋钮置于最大量程档，以防下次使用时，因疏忽大意而造成损坏仪表的意外事故。

（3）使用方法钳形电流表的使用方法见下表3：▲表3钳形电流表的使用方法。

电流表的使用说明及流程一、电流表的简介电流表是一种用于测量电流的仪器，也称为安培表。

它通常由一个可移动的指针和一个刻度盘组成，能够准确地显示电路中的电流值。

电流表广泛应用于电子、电气和通讯等领域，用于检测和测量电流的大小。

二、电流表的分类根据测量范围和测量原理的不同，电流表可以分为以下几类：1.电磁式电流表：利用电流通过导线时产生的磁场力来测量电流的大小。

2.电子式电流表：利用电流通过电阻时产生的电压来测量电流的大小。

3.数字电流表：采用数字显示电流值，更精确、易读。

三、电流表的使用流程使用电流表测量电流需要按照以下流程进行操作：1.设置电流量程：根据待测电流的大小，选择适当的电流量程。

电流表通常提供多个量程可选，切换量程的方法因不同型号而异，一般通过旋钮或按键来实现。

2.接入电路：将电流表合理接入待测电路中。

通常情况下，电流表需要与电路中断开，并通过插入式连接器或接线夹与待测电路相连。

3.注意极性：当使用电子式电流表时，需要注意正确连接电流表的正负极性。

一般情况下，电流从正极流入，从负极流出，因此应确保正确连接。

4.读取电流值：开启电流表电源，并观察指针或数字显示屏上的数值。

电流表应处于稳定状态后，读取电流表上显示的数值，即可得到待测电路中的电流大小。

四、使用电流表的注意事项在使用电流表时，需要注意以下几点以确保安全和准确测量：1.电流量程选择：确保选择的电流量程覆盖待测电流范围，避免超过电流表的额定量程。

2.极性连接：使用电子式电流表时，务必正确连接电流表的正负极性，避免造成损坏。

3.检查电路：在接入电流表之前，检查待测电路是否正常工作，避免电流过大、过小或异常情况。

4.注意安全：在操作电流表时，务必保持干燥环境，避免水分和灰尘进入电流表内部。

避免触摸导线和接线夹时，手部湿润或带有金属饰品，以防触电事故发生。

5.记录结果：记录电流表显示的数值和测量时间，以备后续使用或数据分析。

五、常见问题及解决方法在使用电流表时，可能会遇到以下常见问题及解决方法：1.电流表无法启动：检查电流表电源是否正常连接，电池是否充足，如仍无法解决，请联系维修人员。

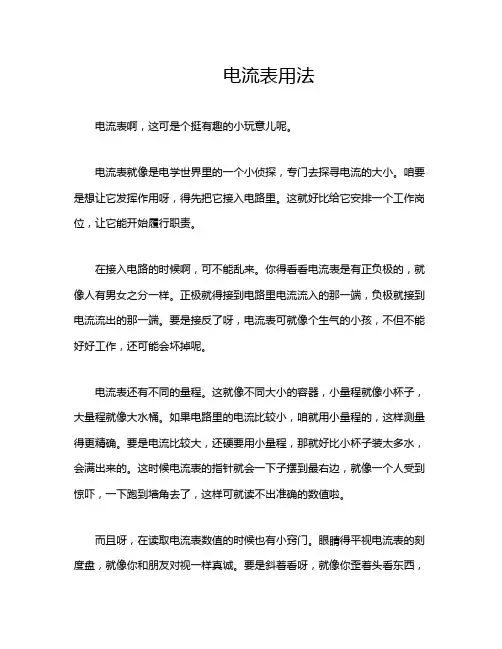

电流表用法电流表啊，这可是个挺有趣的小玩意儿呢。

电流表就像是电学世界里的一个小侦探，专门去探寻电流的大小。

咱要是想让它发挥作用呀，得先把它接入电路里。

这就好比给它安排一个工作岗位，让它能开始履行职责。

在接入电路的时候啊，可不能乱来。

你得看看电流表是有正负极的，就像人有男女之分一样。

正极就得接到电路里电流流入的那一端，负极就接到电流流出的那一端。

要是接反了呀，电流表可就像个生气的小孩，不但不能好好工作，还可能会坏掉呢。

电流表还有不同的量程。

这就像不同大小的容器，小量程就像小杯子，大量程就像大水桶。

如果电路里的电流比较小，咱就用小量程的，这样测量得更精确。

要是电流比较大，还硬要用小量程，那就好比小杯子装太多水，会满出来的。

这时候电流表的指针就会一下子摆到最右边，就像一个人受到惊吓，一下跑到墙角去了，这样可就读不出准确的数值啦。

而且呀，在读取电流表数值的时候也有小窍门。

眼睛得平视电流表的刻度盘，就像你和朋友对视一样真诚。

要是斜着看呀，就像你歪着头看东西，看到的数值肯定是不准确的。

这电流表的刻度呢，一格一格的，就像小梯子的横档，我们要仔细数清楚指针指到哪一格了，这样才能得到准确的电流值。

在使用电流表的过程中啊，一定要小心谨慎。

它是很脆弱的，就像个娇弱的小宝贝。

不能让它受到剧烈的震动，也不能让它处在特别潮湿或者温度特别高的环境里。

要是电流表坏了呀，就像失去了一个得力的小助手，在探究电学奥秘的时候就会遇到很多麻烦呢。

总的来说，电流表虽然小小的，但是在电学的学习和研究里可是非常重要的。

只要我们好好对待它，按照正确的方法使用它，它就能很好地为我们服务，让我们顺利地了解电路里电流的大小情况啦。

电流表原理概述电流表（Am meter）是一种用来测量电路中电流的仪表。

它是电子学实验室和电工工程中常用的一种仪器，用于测量直流或交流电路中的电流强度。

本文将介绍电流表的原理及其相关内容。

电流表的结构电流表的主要部分包括：测量系统、指示系统和电流测量范围选择。

测量系统由电流感应装置和测量电路组成。

指示系统包括指针式指示装置和数字式指示装置。

电流测量范围选择可以通过旋钮或开关来实现。

电流表的工作原理电流表的工作原理基于法拉第电磁感应定律，即当一个导体放置在磁场中，导体两端会产生电势差。

测量系统利用这个原理将电流线圈放置在待测电流所产生的磁场中，以测量电流的大小。

电流表的电流线圈是由大量绕组组成的，这些绕组通过与待测电流所产生的磁场相连，从而产生一个感应电势。

这个感应电势通过测量电路中的电阻，进而指示出电流的大小。

电流表的分类根据工作原理的不同，电流表可以分为磁力电流表和电磁感应电流表。

磁力电流表磁力电流表通过磁场在导体中产生力的作用来测量电流的大小。

它的工作原理是利用安培力（Ampere Force）的原理，即当导体通电时，导体所受的力与电流大小成正比。

磁力电流表通常用于测量较大电流。

电磁感应电流表电磁感应电流表则是利用电流线圈与待测电流所产生的磁场相连，从而产生一个感应电势来测量电流的大小。

它的工作原理是基于法拉第电磁感应定律，通过感应电势的大小来指示电流的大小。

电磁感应电流表通常用于测量较小的电流。

电流表的误差和校准电流表的误差电流表在测量过程中可能会引入一定的误差，这些误差主要包括零点偏差、量程误差和测量误差。

•零点偏差：即在零刻度时指针或数字显示不为零，导致的误差。

•量程误差：即在其他刻度时的指针或数字显示的误差。

•测量误差：由于测量电路本身的限制而引入的误差。

电流表的校准为了减小误差，需要对电流表进行校准。

校准过程中，可以通过调整零点和量程来使电流表的测量结果更加准确。

电流表的使用注意事项在使用电流表时，需要注意以下几点：1.检查电流表的电阻，确保其足够大，以避免对电路的影响。

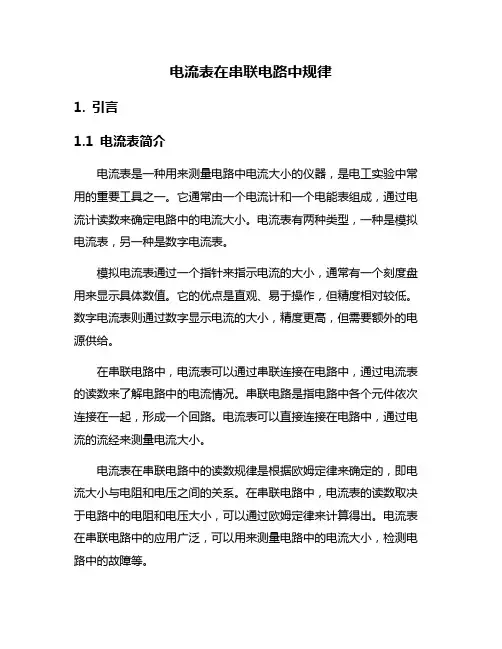

电流表在串联电路中规律1. 引言1.1 电流表简介电流表是一种用来测量电路中电流大小的仪器，是电工实验中常用的重要工具之一。

它通常由一个电流计和一个电能表组成，通过电流计读数来确定电路中的电流大小。

电流表有两种类型，一种是模拟电流表，另一种是数字电流表。

模拟电流表通过一个指针来指示电流的大小，通常有一个刻度盘用来显示具体数值。

它的优点是直观、易于操作，但精度相对较低。

数字电流表则通过数字显示电流的大小，精度更高，但需要额外的电源供给。

在串联电路中，电流表可以通过串联连接在电路中，通过电流表的读数来了解电路中的电流情况。

串联电路是指电路中各个元件依次连接在一起，形成一个回路。

电流表可以直接连接在电路中，通过电流的流经来测量电流大小。

电流表在串联电路中的读数规律是根据欧姆定律来确定的，即电流大小与电阻和电压之间的关系。

在串联电路中，电流表的读数取决于电路中的电阻和电压大小，可以通过欧姆定律来计算得出。

电流表在串联电路中的应用广泛，可以用来测量电路中的电流大小，检测电路中的故障等。

在使用电流表时，需要注意一些事项，比如要注意电流表的量程，选择合适的电流表以及正确连接电路等。

在串联电路中，电流表可以帮助我们更好地了解电路中的电流情况，是电工实验中不可缺少的重要工具。

1.2 串联电路概念串联电路是一种将电器元件或电器器件按照一定的顺序连接起来的电路。

在串联电路中，电器元件或器件依次连接在同一电路回路中，电流只能依次流过每个元件或器件，而电压在各元件或器件之间分配。

串联电路是电路中最简单的一种连接方式，也是最常见的一种电路形式。

在串联电路中，各个电器元件或器件之间没有平行连接的支线，只有一个从正极到负极的回路路径，所有元件或器件依次连接在这条路径上。

串联电路中的电流表常用来测量电路中的电流大小，帮助我们了解电流在电路中的流动情况。

通过电流表的读数，可以判断电路中是否存在故障或异常，及时进行维修和调整。

对于串联电路中的电流表连接，我们需要将电流表串联连接在要测量的电器元件或器件的位置上，确保电流能流过电流表进而测量出准确的电流数值。

电流表基础知识电流表是一种用于测量电流的仪器，也称为安培表或伏安表。

它是电工学中常用的实验仪器之一，广泛应用于电力系统、电子电路、仪表仪器等领域。

本文将介绍电流表的基础知识，包括电流表的工作原理、分类和使用注意事项等。

一、电流表的工作原理电流表是通过电流传感器将被测电路中的电流转换为对应的机械位移或电信号，进而通过指针或数字显示器显示电流值。

电流表的工作原理可以分为电磁式电流表和电子式电流表两种。

1. 电磁式电流表电磁式电流表利用电流通过导线产生的磁场力作用于磁铁或线圈，使其产生转矩，进而带动指针指示电流大小。

电磁式电流表的优点是结构简单、测量范围广，但精度相对较低。

2. 电子式电流表电子式电流表利用电流通过电阻产生的电压信号，经过放大和处理后，通过数字显示器显示电流值。

电子式电流表的优点是精度高、测量范围宽、体积小，但相对复杂且价格较高。

二、电流表的分类根据使用场合和测量要求的不同，电流表可以分为直流电流表和交流电流表、模拟电流表和数字电流表。

1. 直流电流表和交流电流表直流电流表主要用于测量直流电路中的电流，其内部电路结构相对简单。

而交流电流表则适用于测量交流电路中的电流，需要通过电流变换器将交流电流转换为直流信号进行测量。

2. 模拟电流表和数字电流表模拟电流表采用指针或指示数字式显示电流值，通过人眼直接读取。

数字电流表则将电流值转换为数字信号，并通过数字显示器显示电流值，更加直观和精确。

三、电流表的使用注意事项在使用电流表时，需要注意以下几点：1. 选择合适的量程：根据被测电流的范围选择合适的电流表量程，避免电流超出量程而损坏电流表。

2. 正确接入电路：将电流表正确接入被测电路中，确保电流能够顺利通过电流表，避免测量误差或影响电路正常工作。

3. 防止过载：避免将过大的电流接入电流表，以免造成电流表烧毁或损坏。

4. 防止震动和振荡：电流表应放置在平稳的工作台面上，避免受到外界震动和振荡影响，影响测量结果。
