电流表的接法

图甲图乙电流表的内外接法一、师生交流合作：探究一、电流表的内外接法1、原理：部分电路的欧姆定律，即利用电压表和电流表测出电阻两端的电压U 和通过的电流I ，根据欧姆定律可得R=U/I 。

2、电路图： （1）内接法：电流表和待测电阻接在电压表两接线柱内测，如图甲所示；（2）外接法：电流表接在含待测电阻的电压表两接线柱外侧，如图乙所示；3、误差分析：（1）内接法：如图甲所示，电流表所测电流为通过R x 的电流真实值，电压表所测电压却是R x 和电流表的电压，即U 测＝U x ＋U A ，则R 测＝U 测I 测＝R x ＋R A >R x ，要想使得R 测接近于R x ，就必须让电流表分得的电压U A 尽可能的小，那么只需要满足R x >>R A 即可。

（2）外接法：如图乙所示，电压表所测电压为Rx 的电压真实值，电流表所测电流却是Rx 和电压表的电流，即I 测=Ix+Iv ，则R 测＝U 测I 测＝R x R V R x ＋R V <R x ，要想使得R 测接近于R x ，就必须让电压表分得的电流I v 尽可能的小，那么只需要满足R x <<R v 即可。

4、内外接法的选择（1）阻值比较法：R x >>R A 时，—— ；R x <<R v 时，—— 。

（2）比值比较法：当x R ＞V A R R 时，采用 ；当xR ＜V A R R 时，采用 。

（3）试触发：当R R R x V A 、、大小都不知道时，可用试触法确定内、外接法。

如下图所示的电路，空出电压表的一个接线头，用该接线头分别试触M 、N 两点，观察两电表的示数变化情况，电压表右端与M 相接时两表的示数为),(11I U ，电压表右端与N 相接时两表的示数为),(22I U ， 如果121I I I -＞121U U U -，说明电压表内阻带来的影响大，即 变化较大，应采用内接法， 如果121I I I -＜121U U U -，说明电流表内阻带来的影响大，即 变化较大，应采用外接法。

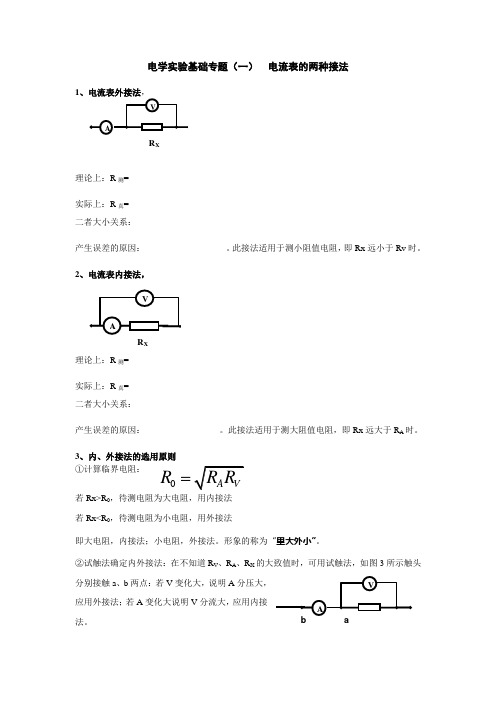

电学实验基础专题（一） 电流表的两种接法1理论上：R 测=____________________实际上：R 真=____________________二者大小关系：____________________产生误差的原因：___________________。

此接法适用于测小阻值电阻，即Rx 远小于Rv时。

2、电流表内接法，理论上：R 测=____________________实际上：R 真=____________________二者大小关系：____________________产生误差的原因：_________________。

此接法适用于测大阻值电阻，即Rx 远大于R A 时。

3、内、外接法的选用原则①计算临界电阻：若Rx>R 0，待测电阻为大电阻，用内接法若Rx<R 0，待测电阻为小电阻，用外接法即大电阻，内接法；小电阻，外接法。

形象的称为“里大外小”。

②试触法确定内外接法：在不知道R V 、R A 、R X 的大致值时，可用试触法，如图3所示触头分别接触a 、b 两点：若V 变化大，说明A 分压大，应用外接法；若A 变化大说明V 分流大，应用内接法。

R X R X 0R例：如果电流表的内阻为R A =0.03Ω,R V =2.OK Ω,要测量的电阻R 大约为1.5 K Ω，采用哪种接法误差更小？如果要测量的电阻R 大约是2Ω ，采用哪种接法更简单？并画出这两种接法.练习1：有一个未知电阻R ，用下图中（A ）和(B)两种电路分别对它进行测量，用A 图测量时两表读数为分别为6V ,6mA,用图B 测量是，两表读数分别为5.9V ，10mA,则用 图测量电阻的误差较小，测量值 ，测量值比真实值偏 ,(电流表内阻很小约0.1Ω，电压表内阻很大约3000Ω)练习2：先要测定一个额定电压约4V ，额定电流约0.5A 的小灯泡正常发光时的电阻，电压表应该选择 ，电流表应选择 电路连接时电流表应采用 接法。

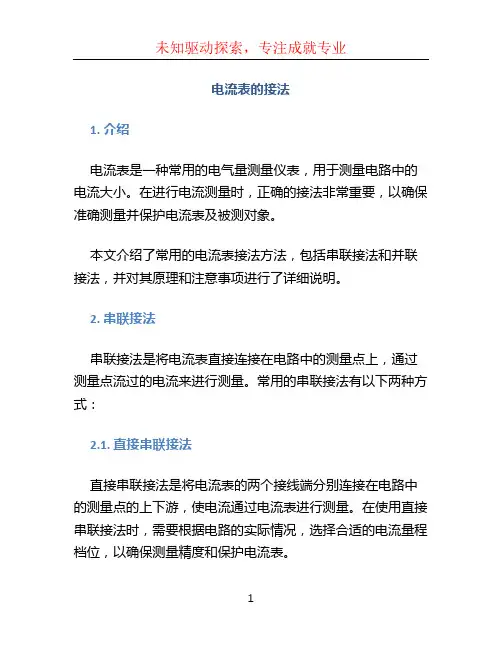

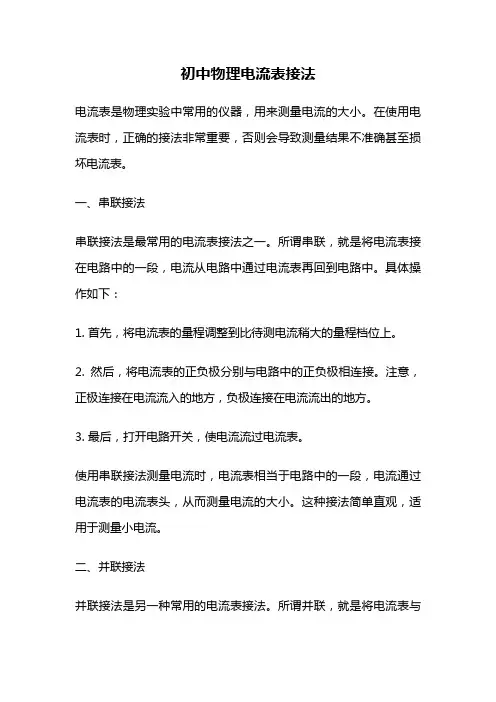

电流表的接法1. 介绍电流表是一种常用的电气量测量仪表，用于测量电路中的电流大小。

在进行电流测量时，正确的接法非常重要，以确保准确测量并保护电流表及被测对象。

本文介绍了常用的电流表接法方法，包括串联接法和并联接法，并对其原理和注意事项进行了详细说明。

2. 串联接法串联接法是将电流表直接连接在电路中的测量点上，通过测量点流过的电流来进行测量。

常用的串联接法有以下两种方式：2.1. 直接串联接法直接串联接法是将电流表的两个接线端分别连接在电路中的测量点的上下游，使电流通过电流表进行测量。

在使用直接串联接法时，需要根据电路的实际情况，选择合适的电流量程档位，以确保测量精度和保护电流表。

在直接串联接法中，需要注意以下几点： - 确保电流表的额定电流范围大于待测电路的最大电流值，以避免电流表过载。

- 确保电流表的内阻足够小，以避免对被测电路的影响。

- 在接线时，注意连接的正确性，避免接反导致测量错误。

2.2. 克式电流表接法克式电流表是一种特殊的电流表，其接线方式与直接串联接法略有不同。

克式电流表使用两根导线进行接线，其中一根导线穿过电流表，另一根导线绕过电流表。

通过测量这两根导线之间的电压差来计算电流值。

使用克式电流表接法时，需要注意以下几点： - 确保克式电流表的内阻足够高，以避免对被测电路的影响。

- 选择合适的电压量程档位，确保测量精度和保护电流表。

- 注意接线的正确性，避免接反导致测量错误。

3. 并联接法并联接法是将电流表与一个电阻并联接在一起，通过测量在电阻上产生的电压来计算电流大小。

常用的并联接法有以下两种方式：3.1. 电阻并联接法电阻并联接法是将一个已知阻值的电阻与电流表并联接在一起，通过测量在电阻上产生的电压来计算电流大小。

使用电阻并联接法时，需要选择适当的电阻阻值，以确保测量精度和保护电流表。

在使用电阻并联接法时，需要注意以下几点： - 选择合适的电阻阻值，使得电流表测量范围能够覆盖需要测量的电流范围。

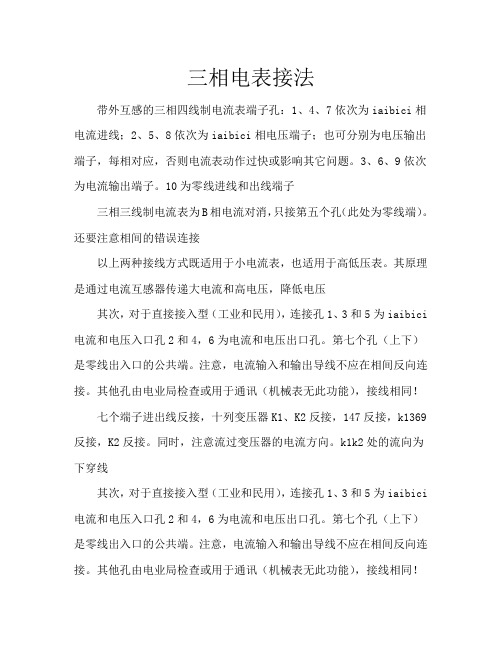

三相电表接法
带外互感的三相四线制电流表端子孔：1、4、7依次为iaibici相电流进线；2、5、8依次为iaibici相电压端子；也可分别为电压输出端子，每相对应，否则电流表动作过快或影响其它问题。

3、6、9依次为电流输出端子。

10为零线进线和出线端子
三相三线制电流表为B相电流对消，只接第五个孔（此处为零线端）。

还要注意相间的错误连接
以上两种接线方式既适用于小电流表，也适用于高低压表。

其原理是通过电流互感器传递大电流和高电压，降低电压
其次，对于直接接入型（工业和民用），连接孔1、3和5为iaibici 电流和电压入口孔2和4，6为电流和电压出口孔。

第七个孔（上下）是零线出入口的公共端。

注意，电流输入和输出导线不应在相间反向连接。

其他孔由电业局检查或用于通讯（机械表无此功能），接线相同！
七个端子进出线反接，十列变压器K1、K2反接，147反接，k1369反接，K2反接。

同时，注意流过变压器的电流方向。

k1k2处的流向为下穿线
其次，对于直接接入型（工业和民用），连接孔1、3和5为iaibici 电流和电压入口孔2和4，6为电流和电压出口孔。

第七个孔（上下）是零线出入口的公共端。

注意，电流输入和输出导线不应在相间反向连接。

其他孔由电业局检查或用于通讯（机械表无此功能），接线相同！
七个端子进出线反接，十列变压器K1、K2反接，147反接，k1369反接，K2反接。

同时，注意流过变压器的电流方向。

k1k2处的流向为下穿线。

利用电压表和电流表测电阻R的电路有两种接法。

（1）电流表内接法电路：如图6－6。

结果：测量值偏大，即R测＞R0定性解释：电流表内接时，电流表的读数与R中的电流相等。

但由于电流表的内阻RA≠0，而具有分压作用，使电压表读数大于R两端电压，因此，由R测=U/I 算得的电阻值偏大。

定量分析：因为电压表所量得的是R和RA的串联电压，所以测得值是R和RA的串联等效电阻，绝对误差：相对误差：因此，在待测电阻R>>RA时（这时电流表的分压很小），内接法误差小。

（2）电流表外接法电路：如图6-7。

结果：测量值偏小，即R测<R0。

定性解释：电压表的读数与R两端电压相等。

但由于电压表内阻RV≠∝，而具有分流作用，使得电流表的读数大于流过R的电流，因此由R测＝U／I算得的电阻值偏小。

定量分析：因为电流表量得的是通过R和的总电流，所以测得值是R和RV的并联等效电阻。

绝对误差：相对误差：因此，在待测电阻R<<Rv（这时电压表分流很小）时，外接法误差小。

在实测中，内、外接法的选择并不都是理论上越精确就一定越好。

例如：设待测电阻R=5Ω，电流表电阻RA＝0.05Ω，电压表电阻Rv=10kΩ。

使用外接法时使用内接法时理论结果似乎说明外接法更好，但实际上我们使用这两种线路所得测量值是会相同的。

这是因为任何一种指针式电表，由于制作时磁钢的强弱、动圈电阻的大小、刻度的间距、阻尼的大小等等因素不可能都绝对相同，因此电表本身就具有一定的误差棗误差等级，中学学生实验使用的电流表、电压表一般都是2.5级电表，即测量误差可达最大刻度值的25％。

在这种情况下，δ内=1％和δ内=0.5‰。

的差别，电表本身已不能反映出来，因此测量结果将相同。

但如果待测电阻是0.5Ω，则内接法的误差就会达到10％！这时就应使用外接法了。

在实测中，不一定都能事先知道待测电阻的大概值，也不一定很清楚和的大小。

为了快速、准确地确定一种较好的接法，可以按以下步骤操作：①将待测电阻R与电流表、电压表如图6-8接好，并将电压表的一根接线K空出。

一、滑动变阻器选用限流接法和分压接法的依据 :1.限流式图中变阻器起限流作用，求待测电阻Rx 的电压可调范围E E RR x ~R x限流式电路的特点:1.电压不能从零开始调节,调节范围较小.但电路结构较为简单.2.电能损耗较小. 2.分压式 图中变阻器起分压作用，求待测电阻Rx 的电压可调范围0~E 分压式电路的特点:1.电压可以从零开始调节到电源电动势,调节范围较大. 但电路结构较为复杂.2.电能损耗较大.分压限流的选择1. 负载电阻电压要求变化范围较大，且从零开始连读可调，应选分压电路.2. 若负载电阻的阻值Rx 远大于滑动变阻器总阻值R ，应选分压电路.3. 若负载电阻的阻值Rx 小于滑动变阻器总阻值R 或相差不多，且没有要求电压从零可调,应选限流电路.4. 两种电路均可时限流电路优先，因为限流电路总功率小。

5. 特殊问题要具体问题具体分析.题型一：电流表内外接、限流和分压接法的选择。

用伏安法测量一个定值电阻阻值，器材规格如下： (1)待测电阻(约100Ω)(2)直流毫安表(量程10mA ，内阻50Ω)(3)直流电压表(量程3V ，内阻5k Ω) (4)直流电源(输出电压4V ，内阻可不计)(5)滑动变阻器(阻值范围15Ω，允许最大电流1 A) (6)开关一个，导线若干题型二：电压表和电流表量程的选择、滑动变阻器的选择和连接、分压和限流电路的选择有一待测电阻Rx ，阻值约为5Ω，允许最大功率为1.25W ，现欲比较精确的测定其阻值。

除待测电阻外，备用器材及规格如下：⑴电压表（0～3V ～15V ）3V 量程内阻约为3k Ω；15V 量程内阻为15 k Ω； ⑵电流表（0～0.6A ～3A ）0.6A 量程内阻为1Ω；3A 量程内阻为0.25Ω； ⑶滑动变阻器（20Ω，1A ）； ⑷滑动变阻器（2k Ω，1.5A ）； ⑸蓄电池组（6V ，内阻不计）； ⑹电键、导线。

二、电流表内接法与外接法选择：(1)阻值判断法：当 V R R 〈〈时,采用电流表“外接法” 当 A R R 〉〉时,采用电流表“内接法” (2)试触法:u u ∆与I I∆比较大小 若u u ∆大，则选择电压表分流的外接法若II ∆大，则选择电流表分压的内接法例：有一未知的电阻R x ，为较准确的测出其阻值，先后用如图（a ）、（b ）两种电路进行测试，利用（a ）测的数据为“2.7V 、5.0mA ”，利用（b ）测的数据为“2.8V 、4.0mA ”，那么，该电阻测的较准确的数值及它比真实值偏大或偏小的情况是（ ）A. 560Ω，偏大；B. 560Ω，偏小；C. 700Ω，偏小；D. 700Ω，偏大。

ε复杂的事情简单做，简单的事情重复做，重复的事情用心做，你就是专家ξ
第 1 页 共 1 页
（测量电路）电流表内接法、外接法
1、电流表内接法、外接法比较
内接法 外接法 电路图
误差来源
电流表分压 U 测＝U x ＋U A 电压表分流 I 测＝I x ＋I V 电阻
测量值
R 测＝U 测I 测＝R x ＋R A >R x 测量值大于真实值 R 测＝U 测I 测＝R x R V R x ＋R V <R x 测量值小于真实值 适用条件
R x R A R x 与R A 大小相当且R x R V 适用于测量 大电阻（相对R A ） 小电阻（相对R v ）
①阻值比较法
先将待测电阻的估计值与电压表、电流表内阻进行比较，若R x
R A ，选用电流表内接法；
若R x 与R A 大小相当且R x R V ，选用电流表外接法
②临界值计算法 R x <R V R A 时，选用电流表外接法；R x >R V R A 时，选用电流表内接法
③试触法
让电压表的一根接线柱P 先后与a 、b 处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则选用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则选用电流表内接法
以上三种方法，可巧记为“大内小外”
△提示：
临界值推导——
内接法误差A R
外接法误差v
x v x x R R R R R +⋅- 当A R =v x v x x R R R R R +⋅-
时,x A A v x R R R R R ⋅+⋅=2，由于A R 比较小，忽略x A R R ⋅ 即A v x R R R ⋅=2。
