天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。
（整理）天正绘制建筑图的步骤.天正200CAD--7.5版本绘制建筑图的步骤如何将多张图纸（在⼀个界⾯的）分解成单张的：⽅法1=在命令⾏输⼊【Wblock]-或【W]--空格（回车）出现对话框---选保存路径、----点击【选择对象】-------框选要分解的图纸---空格（回车、右键）----点击【保存路径、⽂件名】右侧的【。
】⽅块-----选择保存路径、命名----确定（但是当CAD 被锁定后输⼊W就不起作⽤了、咋办？全选CAD中所有点线等图元、在英⽂输⼊状态下-------输⼊X---点击是--回车===然后才能⽤输⼊W的⽅法）打开CAD后绘图界⾯颜⾊是⽩⾊的---更改为⿊⾊------上⾯⼯具----显⽰----中部的颜⾊、点击-----右侧更改颜⾊-----点选⿊⾊----应⽤并关闭即可天正绘制完成后转换为t3格式的⽅法-------绘制完成（或打开图纸）后在下⾯的命令⾏输⼊【lcjb](就是另存为旧版的第⼀个字母）--空格----点选保存路径+输⼊保存⽂件名称---确定即可⼀、新建⼯程1、基本设置：在标题栏--⼯具---选项---天正基本设置----对信息进⾏修改（也可默认）2、左侧导航栏----⽂件布图----⼯程管理----新建----命名并保存（有三项需要操作的：1、图纸---右击添加2、楼层---添加3、属性）3、图纸：有平、⽴、剖⾯、三维、总图、详图、图纸说明、图纸⽬录等4、平⾯图：右击添加图纸--命名保存---⾸层平⾯图---⼆层平⾯图---类推；⼆、在⾸层平⾯图中绘制图元：1、程序：轴线---墙体---门窗----等分别定义绘制2、在绘制轴线前-----在绘图区要先绘制⼀个园------以便将各层的轴线都定位在⼀个点上-------左侧绘图⼯具栏内----点击О---输⼊坐标（1000,1000）或任意数据（在每层平⾯图中都要绘制）三、左侧导航栏的⽬录（分别介绍使⽤⽅法--右键点击某⼀个标题选实时助⼿可以查看该功能的操作⽅法--点击某⼀功能后下⾯有提⽰操作步骤）天正建筑视频教程114年11⽉16⽇星期⽇天正建筑视频教程天正公司从1994年开始就在AutoCAD图形平台开发了⼀系列建筑、暖通、电⽓等专业软件，这些软件特别是建筑软件取得了极⼤的成功。

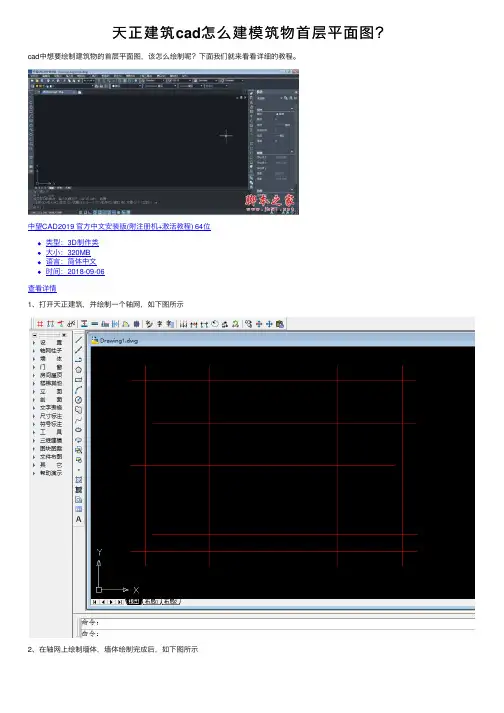

天正建筑cad怎么建模筑物⾸层平⾯图？cad中想要绘制建筑物的⾸层平⾯图，该怎么绘制呢？下⾯我们就来看看详细的教程。
中望CAD2019 官⽅中⽂安装版(附注册机+激活教程) 64位
类型：3D制作类
⼤⼩：320MB
语⾔：简体中⽂
时间：2018-09-06
查看详情
1、打开天正建筑，并绘制⼀个轴⽹，如下图所⽰
2、在轴⽹上绘制墙体，墙体绘制完成后，如下图所⽰
3、在墙体上绘制柱⼦，柱⼦绘制完成后，如下图所⽰
4、在墙体上添加门窗，门窗添加完成后，如下图所⽰
5、在楼梯间绘制楼梯，楼梯绘制完成后，如下图所⽰
6、在建筑物⼤门前绘制台阶，台阶绘制完成后，如下图所⽰
7、在建筑物周围绘制散⽔，散⽔绘制完成后，如下图所⽰
8、在建筑物内绘制楼板，楼板绘制完成后，⾸层平⾯图绘制完成，如下图所⽰
9、在命令⾏输⼊“3DO”，点击回车键，进⼊“受约束的动态观察模式”，然后就可以直观的看到⾃⼰绘制的⾸层平⾯图，如下图所⽰
10、最后，可以改变⼀下“视觉样式”，看⼀下⾃⼰绘制的⾸层平⾯图；在“受约束的动态观察”模式下点击⿏标右键，选择“视觉样式”，点击“真实”，如下图所⽰
以上就是cad绘制建筑物的⾸层平⾯图的教程，希望⼤家喜欢，请继续关注。

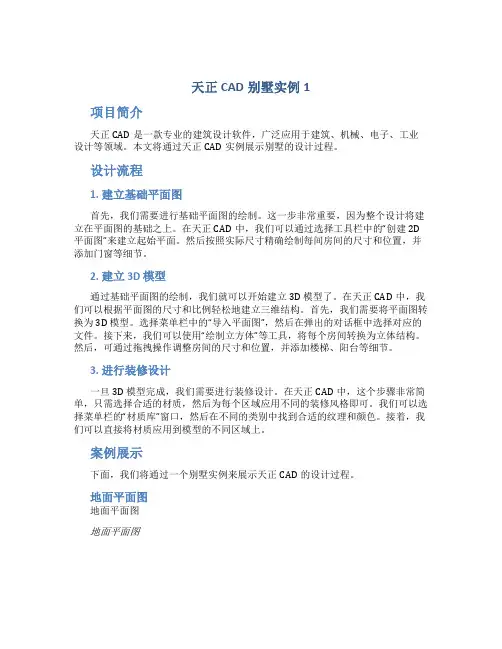

天正CAD别墅实例1项目简介天正CAD是一款专业的建筑设计软件，广泛应用于建筑、机械、电子、工业设计等领域。
本文将通过天正CAD实例展示别墅的设计过程。
设计流程1. 建立基础平面图首先，我们需要进行基础平面图的绘制。
这一步非常重要，因为整个设计将建立在平面图的基础之上。
在天正CAD中，我们可以通过选择工具栏中的“创建 2D 平面图”来建立起始平面。
然后按照实际尺寸精确绘制每间房间的尺寸和位置，并添加门窗等细节。
2. 建立 3D 模型通过基础平面图的绘制，我们就可以开始建立 3D 模型了。
在天正CAD中，我们可以根据平面图的尺寸和比例轻松地建立三维结构。
首先，我们需要将平面图转换为 3D 模型。
选择菜单栏中的“导入平面图”，然后在弹出的对话框中选择对应的文件。
接下来，我们可以使用“绘制立方体”等工具，将每个房间转换为立体结构。
然后，可通过拖拽操作调整房间的尺寸和位置，并添加楼梯、阳台等细节。
3. 进行装修设计一旦 3D 模型完成，我们需要进行装修设计。
在天正CAD中，这个步骤非常简单，只需选择合适的材质，然后为每个区域应用不同的装修风格即可。
我们可以选择菜单栏的“材质库”窗口，然后在不同的类别中找到合适的纹理和颜色。
接着，我们可以直接将材质应用到模型的不同区域上。
案例展示下面，我们将通过一个别墅实例来展示天正CAD的设计过程。
地面平面图地面平面图地面平面图3D 模型效果图3D 模型效果图3D 模型效果图装修效果图装修效果图装修效果图总结天正CAD是一款功能强大的建筑设计软件，可以帮助我们更快、更精确地进行建筑设计并进行装修设计。
在这篇文档中，我们通过一个别墅实例展示了其设计流程和效果。
我们相信，可以通过天正CAD的应用来设计出更美观、实用的建筑结构。
教你使用天正建筑CAD快速绘制建筑施工图详细步骤天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好。
2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。
同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。
铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。
2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。
在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。
最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。
2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。
3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

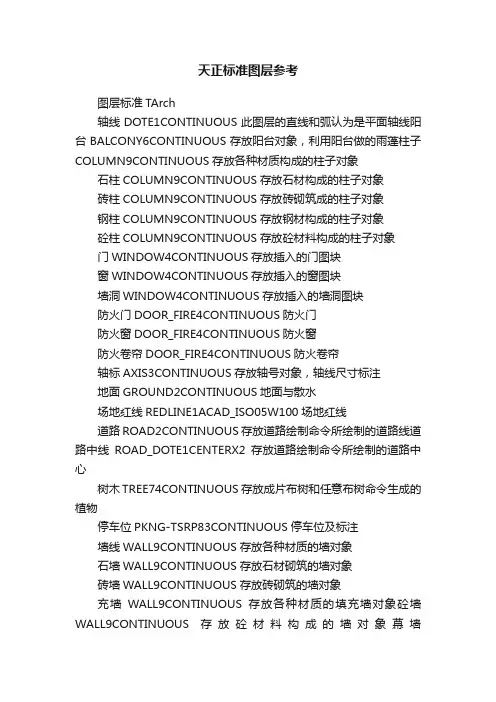

天正标准图层参考图层标准TArch轴线DOTE1CONTINUOUS此图层的直线和弧认为是平面轴线阳台BALCONY6CONTINUOUS存放阳台对象，利用阳台做的雨蓬柱子COLUMN9CONTINUOUS存放各种材质构成的柱子对象石柱COLUMN9CONTINUOUS存放石材构成的柱子对象砖柱COLUMN9CONTINUOUS存放砖砌筑成的柱子对象钢柱COLUMN9CONTINUOUS存放钢材构成的柱子对象砼柱COLUMN9CONTINUOUS存放砼材料构成的柱子对象门WINDOW4CONTINUOUS存放插入的门图块窗WINDOW4CONTINUOUS存放插入的窗图块墙洞WINDOW4CONTINUOUS存放插入的墙洞图块防火门DOOR_FIRE4CONTINUOUS防火门防火窗DOOR_FIRE4CONTINUOUS防火窗防火卷帘DOOR_FIRE4CONTINUOUS防火卷帘轴标AXIS3CONTINUOUS存放轴号对象，轴线尺寸标注地面GROUND2CONTINUOUS地面与散水场地红线REDLINE1ACAD_ISO05W100场地红线道路ROAD2CONTINUOUS存放道路绘制命令所绘制的道路线道路中线ROAD_DOTE1CENTERX2存放道路绘制命令所绘制的道路中心树木TREE74CONTINUOUS 存放成片布树和任意布树命令生成的植物停车位PKNG-TSRP83CONTINUOUS停车位及标注墙线WALL9CONTINUOUS存放各种材质的墙对象石墙WALL9CONTINUOUS存放石材砌筑的墙对象砖墙WALL9CONTINUOUS存放砖砌筑的墙对象充墙WALL9CONTINUOUS存放各种材质的填充墙对象砼墙WALL9CONTINUOUS存放砼材料构成的墙对象幕墙CURTWALL4CONTINUOUS存放玻璃幕墙对象隔墙WALL-MOVE6CONTINUOUS存放轻质材料的墙对象矮墙WALL-PARAPET6CONTINUOUS 用于表示檐口、女儿墙、侧墩等半高墙对象梁BEAM4CONTINUOUS转结构条件图时使用板SLAB4CONTINUOUS板面层SURFACE6CONTINUOUS粉刷层、保温层、详图饰面层屋顶ROOF4CONTINUOUS坡屋顶、老虎窗所在的图层分格线GRID4CONTINUOUS分格线所在的图层雨水管线PUB_STRM4CONTINUOUS平面雨水管线所在的图层楼梯STAIR2CONTINUOUS楼梯段、坡道、台阶、休息平台电梯EVTR2CONTINUOUS电梯轿厢和平衡块所在的图层洁具LVTRY6CONTINUOUS洁具卫生隔断LATRINE6CONTINUOUS卫生隔断栏杆RAIL163CONTINUOUS栏杆扶手HANDRAIL3CONTINUOUS扶手房间SPACE7CONTINUOUS房间名称、编号与边界线套内面积SPACE_HOUSE5CONTINUOUS套内面积名称与边界线建筑面积SPACE_ALL1CONTINUOUS建筑面积名称与边界线公摊面积SPACE_SHARE2CONTINUOUS公摊面积名称与边界线洞口面积SPACE_HOLE3CONTINUOUS洞口面积名称与边界线阳台面积SPACE_BALCONY6CONTINUOUS套内阳台面积名称与边界线房间填充SPACE_HATCH8CONTINUOUS房间面积填充图案楼层框FLOR_BORDER40CONTINUOUS楼层框所在的图层制图图层参考相机CAMERA6CONTINUOUS相机轴文AXIS_TEXT7CONTINUOUS轴号对象的轴号文字公标PUB_DIM3CONTINUOUS尺寸标注标高DIM_ELEV3CONTINUOUS标高标注坐标DIM_COOR3CONTINUOUS坐标标注索引符号DIM_IDEN3CONTINUOUS索引标注引出标注DIM_LEAD3CONTINUOUS引出标注图名标注DIM_SYMB3CONTINUOUS图名标注云线DIM_MODI6CONTINUOUS修订云线符号DIM_SYMB3CONTINUOUS其它各种符号标注公文PUB_TEXT7CONTINUOUS各种说明文字表格PUB_TAB7CONTINUOUS表格公窗PUB_WINDW7CONTINUOUS图纸空间的布局视口公填PUB_HATCH8CONTINUOUS填充图案公框PUB_TITLE4CONTINUOUS存放图框线与标题栏、会签栏图块窗名WINDOW_TEXT7CONTINUOUS门窗编号防火门标注DOOR_FIRE_TEXT7CONTINUOUS防火门窗及防火卷帘编号及说明剖线S_WALL9CONTINUOUS剖切到的墙线剖窗S_WINDOW4CONTINUOUS剖切到的门窗剖块S_BLOCK7CONTINUOUS剖梯S_STAIR9CONTINUOUS剖切到的楼梯层线E_FLOOR4CONTINUOUS立面楼层分隔线立线E_LINE7CONTINUOUS立面可见线立窗E_WINDOW4CONTINUOUS立面门窗立块E_BLOCK7CONTINUOUS立梯E_STAIR2CONTINUOUS立面楼梯立雨水管E_STRM7CONTINUOUS立面雨水管线建筑TG_SUNBUILD41CONTINUOUS日照分析建筑模型日窗TG_SUNVIS6CONTINUOUS日照分析的窗模型日影TG_SUNTESTE7CONTINUOUS日照分析的输出结果基线BASE5CONTINUOUS基线单墙WALL12CONTINUOUS单线墙(TArch3)墙-1WLL17CONTINUOUS墙层1(TArch3)_墙-2WLL22CONTINUOUS墙层2(TArch3)_门窗WINDOW4CONTINUOUS存放T3插入的门窗图块梁板FLOOR2CONTINUOUS梁与楼板(组合用)檐口EAVES7CONTINUOUS屋面檐口(组合用)玻璃GLASS6CONTINUOUS门窗玻璃(组合用)图框TITLE4CONTINUOUS(组合用)标注DIM3CONTINUOUS(组合用)文字TEXT7CONTINUOUS(组合用)窗口WINDW7CONTINUOUS(组合用)填充HATCH7CONTINUOUS(组合用)其它OTHER7CONTINUOUS(前缀)公共PUB_7CONTINUOUS(前缀)临时TMP_7CONTINUOUS(前缀)三维3D_7CONTINUOUS(前缀)立面E_4CONTINUOUS(前缀)剖面S_7CONTINUOUS(前缀)图纸PW_7CONTINUOUS(前缀)锁定_LOCK_7CONTINUOUS(前缀)材质3T_7CONTINUOUS门窗框线(前缀)剖面面层S_SURFACE6CONTINUOUS剖面面层线。
