高二物理多用电表的原理与使用

高二物理——多用表总结讲义【本讲主要内容】多用表的原理及使用【知识点精析】1. 欧姆表的原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻要方便得多。

原理如下图调零时，内R E R r R E I g g =++=〔表头的满偏电流〕 测量时，xR R E I +=内 在使用欧姆挡测电阻时，应注意一下几点：1) 进行欧姆调零时，其中的调零电阻的选取以能使欧姆表调零时指针满偏为准。

2) 当多用电表未接入电阻时，处于断路状态，即当R x 为无穷大时，电路中没有电流，指针不偏转，故刻度盘最左端为电阻无穷大处。

3) 当表头指针半偏时，此时的电阻为R x ，则有xgR R E I +=内2，可以得到x R R =内，此时被测电阻的阻值等于欧姆挡内阻，即中值电阻。

读数时，指针应该在中值电阻左右比较准确。

4)当多用表两表笔直接相连，即R x =0时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。

5)只要将对应R x 值的电流刻度 I 改为阻值R x ，即为欧姆表。

6)由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻零刻度在电流满偏处。

7)红表笔接欧姆表内部电源负极，而黑表笔接内部电源的正极。

2. 多用电表的使用〔1〕性能：多用电表，通常叫万用表，它是实际生活中在电器安装、使用、维修过程中必备的常用仪表，多用表具有用途多、量程广、使用方便等优点，它可以用来测量交流电压、直流电压、直流电流和电阻，而且每一种测量又具有多个量程。

虽然使用方便，但是其准确度稍低。

〔2〕原理：多用电表由一只灵敏的直流电表〔表头〕与假设干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。

①直流电流挡：直流电流挡的几个挡位实际是由同一表头改装而成的几个量程不同的电流表。

测量步骤如下：1)将功能选择开关旋到直流电流挡2)测量时，应使电表与待测电路串联。

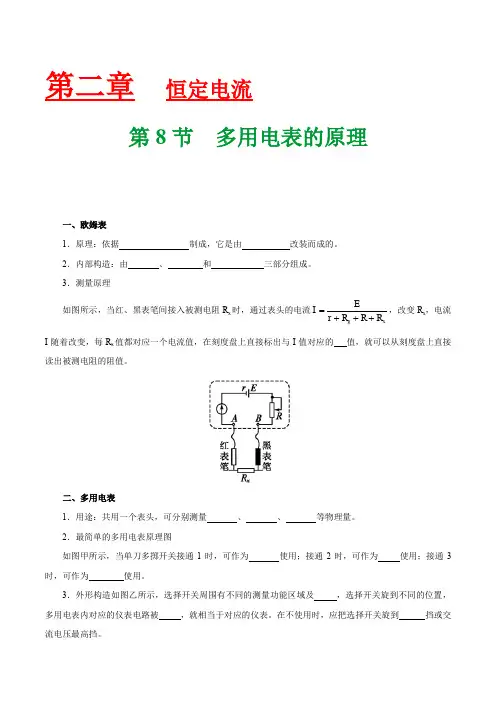

第二章 恒定电流第8节 多用电表的原理一、欧姆表1．原理：依据 制成，它是由 改装而成的。

2．内部构造：由 、 和 三部分组成。

3．测量原理如图所示，当红、黑表笔间接入被测电阻R x 时，通过表头的电流g x E I r R R R =+++，改变R x ，电流I 随着改变，每R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的 值，就可以从刻度盘上直接读出被测电阻的阻值。

二、多用电表1．用途：共用一个表头，可分别测量 、 、 等物理量。

2．最简单的多用电表原理图如图甲所示，当单刀多掷开关接通1时，可作为 使用；接通2时，可作为 使用；接通3时，可作为 使用。

3．外形构造如图乙所示，选择开关周围有不同的测量功能区域及 ，选择开关旋到不同的位置，多用电表内对应的仪表电路被 ，就相当于对应的仪表。

在不使用时，应把选择开关旋到 挡或交流电压最高挡。

闭合电路欧姆定律 表头 电源 可变电阻 R x电压 电流 电阻 电流表 欧姆表 电压表 量程 接通 OFF欧姆表的一些重要结论1．欧姆表的原理如图所示2．刻度标注（1）“0 Ω”标注：当红、黑表笔相接时（图甲），此时被测电阻R x =0，调节调零电阻R ，使表头达到满偏电流，即g gE I r R R =++，这时整个电路中的总电阻为欧姆表的总内阻， R 内=r +R +R g ，因此时R x =0，所以满偏电流I g 处应标注“0 Ω”。

（2）“∞ Ω”标注：当红、黑表笔不接触时（图乙）相当于被测电阻R x =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是欧姆表刻度的“∞ Ω”点。

（3）其他刻度的标注：当红、黑表笔间接入一个电阻R x 时，如图丙所示，由闭合电路的欧姆定律有xE I R R =+内，每一个电流值对应一个阻值R x ，将电流转换成电阻标度，就将电流表改装成了欧姆表。

3．欧姆表的内阻与中值电阻的关系 由x E I R R =+内可得，当R x =R 内时g 12I I =，指针半偏，通常把此时R x 的值（即表盘中央的刻度）称为中值电阻。

高二物理下册多用电表的原理知识点总结物理在绝大多数的省份既是会考科目又是高考科目，在高中的学习中占有重要地位。

小编准备了高二物理下册多用电表的原理知识点，希望你喜欢。

1.多用电表的原理(1)多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器.(2)多用电表的原理：如图是多用电表电路图.①多用电表的核心是一只直流灵敏电流计G(即表头)、电阻与拨动转换开关等部分组成.②将选择开关拨至触点1或2为直流测量端.③将选择开关拨至触点3或4为直流测量端.④将选择开关拨至触点5为测量端.(3)多用电表的电压挡、电流挡和欧姆挡①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理.注意读数时要读取跟选择开关挡位相对应的刻度值.②多用电表电阻挡(欧姆档)测电阻的设计原理是闭合电路欧姆定律.如图所示，R6为可变电阻，(R5+R6)=R，为调零电阻.当待测电阻Rx接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx的阻值.I当未接入电阻时(断路状态，Rx)电流I=0，指针不偏转，表盘最左端指示电阻为处.II当两表笔直接相连时(短路状态，Rx=0)电流I为满偏电流，指针指到最大值，表盘最右端指示电阻为0处.2.多用电表的表面结构:如图所示.(1)上半部分为表盘，共有三条刻度线.①最上面的刻度线的左端标有，右端标有0，是用于测电阻的.②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的.③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的.(2)下半部分为选择开关，周围标有测量功能的区域和量程.将多用电表的选择开关旋转到电流挡，多用电表就测量电流;当选择开关旋转到其他功能区域时，就可测量电压或电阻.(3)多用电表表面还有一对正、负插孔.红表笔插+插孔，黑表笔插-插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端0刻线.注意：多用电表测电阻时，使用表内的干电池做电源，并且红表笔接欧姆表内部电源负极，黑表笔接内部电源的正极.3.练习使用多用电表(1)准备①观察多用电表的外形，认识选择开关的测量项目及量程;②检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零;③将红、黑表笔分别插入+、-插孔;(2)测电压①将选择开关置于直流电压2.5V挡，测干电池的电压;②将选择开关置于交流电压250V挡，测220V的交流电压;(3)测电流：将选择开关置于直流电流挡，测量1直流电路的电流;(4)测电阻①将选择开关置于欧姆表的挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置.②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔. 4.欧姆表测电阻的一般步骤：机械调零估计被测电阻大小，选好挡位，进行欧姆调零，试测电阻大小若指针的偏角太大，说明所选的挡位较大，应换成低倍率的挡位，反之，则要换成高挡位换挡后再次进行调零，进行测量，记录数据测量结束后，应把开关旋到OFF挡，或交流电压最高挡.5.使用多用电表的注意事项(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度.若有偏差，应调整机械零点;(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近;(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔;(4)欧姆表档位的选择：欧姆表两表笔断开时，指针指在，两表笔短接时，指针指在0，理论上讲0～的电阻都可以测量，但由于刻度的不均匀，读数误差很大，例如在指针偏角较小时，刻度盘数值很密，根本无法读数.欧姆表指针指在中值附近时比较精确.所以测量时应选择合适的档位，使指针偏转在中值附近时再读数;(5)换用欧姆档的量程时，一定要重新调整欧姆零点;(6)要用欧姆档读数时，注意乘以选择开关所指的倍数;(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于OFF 挡或交流电压最高挡.长期不用，应将多用电表中的电池取出.高二物理下册多用电表的原理知识点就为大家介绍到这里，希望对你有所帮助。

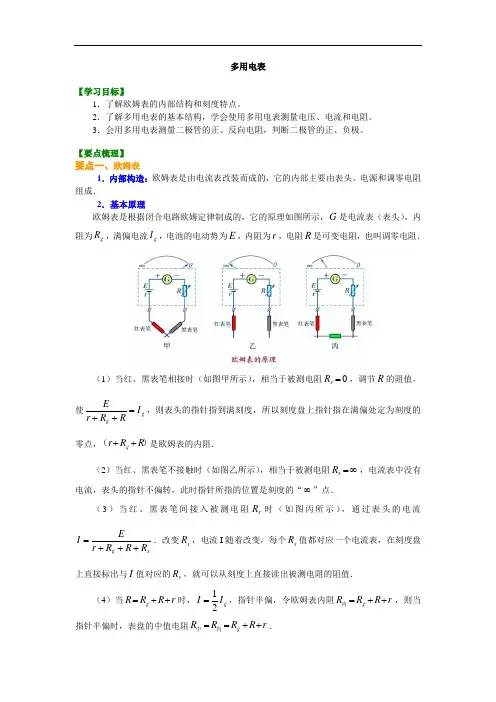

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：R→∞时，电路中没有电流，指针不（1）当欧姆表未接入电阻，处于断路状态，即x偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．R=时，表路中电流最大．指针偏满，故电阻零刻（2）当欧姆表表笔直接相连，即0x度在最右端满偏电流处．R与I是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电（3）x阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：○1每次换挡后均要重新欧姆调零．○2被测电阻要与电源等其他元件断开．○3要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性○1晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：○2晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻○1测正向电阻”的位置上，将红表笔插入“+”插孔，黑表用多用电表的欧姆挡，量程拨到“10Ω笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表R（如图甲所示）．笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1○2测反向电阻 将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω ”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

实验报告：练习使用多用电表实验时间： 年 月 日 ___班____号 姓名 实验室座位编号____【实验目的】1．了解多用电表的构造和原理，掌握多用电表的使用方法。

2．会使用多用电表测电压、电流及电阻。

3.会用多用电表测量二极管的正反向电阻，并据此判断二极管的正负极。

【实验原理】欧姆表：欧姆表由灵敏电流计表头、电池、变阻器改装而成，欧姆表内阻就是这三部分电阻的串联阻值，根据闭合电路欧姆定律：xg R R R r E I +++=)(0 电流I 与x R 有一一对应关系，就可测出不同的电阻。

可画出其内部如图1：多用电表：电流表和电压表都是由灵敏电流计表头改装来的，所以欧姆表、电流表和电压表可以公用一个表头改装成一个多用电表。

可画出其内部结构如图2：【实验器材】多用电表、电学黑箱、直流电源、开关、导线若干、小电珠、二极管、定值电阻。

【实验步骤】1、实验准备：（1）机械调零+插表笔——“红”“＋”、“黑”“－”（2）熟悉读数方法2、测量小灯泡两端电压：①按如图电路连接电池、开关、变阻器、小灯泡。

②机械调零后将多用电表选择开关调至 电压 档，为了安全先选择最大量程，试测以后再选择合适的量程。

③通过两个表笔将多用电表与小灯泡 并 联在一起，读出小灯泡两端电压为 伏。

④整理实验仪器3、测量小灯泡中的电流：①按如图电路连接电池、开关、变阻器、小灯泡。

②机械调零后将多用电表选择开关调至 电流 档，为了安全先选择最大量程，试测以后再选择合适的量程。

③通过两个表笔将多用电表与小灯泡 串 联，读出小灯泡中通过的电流为 安 ④整理实验仪器4、测量定值电阻：①机械调零后将多用电表的 红 、 黑 表笔分别插入+、-插孔，选择开关旋至 （“Ω”）档（x1、x10、x100、x1k ）。

②将两个表笔 短接 在一起，调节 欧姆调零 旋钮，直至指针指到 右 侧0位置。

③将两个表笔接在待测电阻两端，指针稳定后，读出数据：R 1= Ω。

物理高二多用电表知识点多用电表是物理高中教学中常见的实验仪器，用来测量电路中电流、电压和电阻的值。

在物理学习中，掌握多用电表的使用方法和相关知识点非常重要。

以下是物理高二多用电表的常见知识点：知识点一：多用电表的类型和工作原理多用电表通常分为两种类型：模拟式多用电表和数字式多用电表。

模拟式多用电表使用旋钮或指针显示电流、电压和电阻的值，而数字式多用电表通过数码显示屏直接显示数值。

多用电表的工作原理是基于欧姆定律和电流表、电压表和电阻表的工作原理。

电流表通过串联在电路中，测量电路中通过的电流值；电压表通过并联在电路中，测量电路中的电压值；电阻表通过连接在电路中直接测量电阻值。

知识点二：多用电表的使用方法首先，选择合适的量程。

量程是指多用电表能够测量的最大值，如果电流、电压或电阻超过了量程，将会损坏多用电表。

因此，在测量前要先选择合适的量程，确保能够正常测量。

其次，正确接线。

根据测量的物理量，将多用电表的表头与电路正确连接。

对于电流测量，多用电表要与电路串联，接在电路的通路上；对于电压测量，多用电表要与电路并联，接在电路的两端；对于电阻测量，多用电表要与电路断开连接，直接接在待测电阻的两端。

最后，读数并记录。

使用多用电表进行测量后，要根据测量结果读取相应的数值，并记录在实验或计算中使用。

知识点三：多用电表的注意事项在使用多用电表时，需要注意以下事项：1. 保持仪器干燥和清洁。

多用电表是一种精密仪器，应放置在干燥无尘的环境中，避免水分和灰尘对仪器造成损害。

2. 避免超载使用。

在使用多用电表时，要根据待测电流、电压和电阻的范围选择合适的量程，避免超过多用电表的量程，以免造成损坏。

3. 注意测量连接的稳固性。

多用电表与电路连接时应保持稳固，避免接触不良或短路现象导致测量误差或仪器损坏。

4. 阅读使用说明书。

在使用多用电表之前，应仔细阅读使用说明书，了解仪器的使用方法、安全事项和维护保养等。

知识点四：常见实验中的多用电表应用多用电表在物理实验中具有广泛的应用，以下是其中几个常见的应用实例：1. 测量电阻：通过多用电表的电阻档测量待测电阻的阻值，可以用于确定电子元器件的性能和电路中的电阻值。

1.多用电表的原理(1)多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器.(2)多用电表的原理：如图是多用电表电路图.①多用电表的核心是一只直流灵敏电流计G(即表头)、电阻与拨动转换开关等部分组成.②将选择开关拨至触点1或2为直流测量端.③将选择开关拨至触点3或4为直流测量端.④将选择开关拨至触点5为测量端.(3)多用电表的电压挡、电流挡和欧姆挡①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理.注意读数时要读取跟选择开关挡位相对应的刻度值.②多用电表电阻挡(欧姆档)测电阻的设计原理是闭合电路欧姆定律.如图所示，R6为可变电阻，(R5+R6)=R，为调零电阻.当待测电阻Rx 接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I 的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx的阻值.I当未接入电阻时(断路状态，Rx)电流I=0，指针不偏转，表盘最左端指示电阻为处.II当两表笔直接相连时(短路状态，Rx=0)电流I为满偏电流，指针指到值，表盘最右端指示电阻为0处.2.多用电表的表面结构:如图所示.(1)上半部分为表盘，共有三条刻度线.①最上面的刻度线的左端标有，右端标有0，是用于测电阻的.②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的.③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的.(2)下半部分为选择开关，周围标有测量功能的区域和量程.将多用电表的选择开关旋转到电流挡，多用电表就测量电流;当选择开关旋转到其他功能区域时，就可测量电压或电阻.(3)多用电表表面还有一对正、负插孔.红表笔插+插孔，黑表笔插-插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端0刻线.注意：多用电表测电阻时，使用表内的干电池做电源，并且红表笔接欧姆表内部电源负极，黑表笔接内部电源的正极.3.练习使用多用电表(1)准备①观察多用电表的外形，认识选择开关的测量项目及量程;②检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零;③将红、黑表笔分别插入+、-插孔;(2)测电压①将选择开关置于直流电压2.5V挡，测干电池的电压;②将选择开关置于交流电压250V挡，测220V的交流电压;(3)测电流：将选择开关置于直流电流挡，测量1直流电路的电流;(4)测电阻①将选择开关置于欧姆表的挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置.②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔.4.欧姆表测电阻的一般步骤：机械调零估计被测电阻大小，选好挡位，进行欧姆调零，试测电阻大小若指针的偏角太大，说明所选的挡位较大，应换成低倍率的挡位，反之，则要换成高挡位换挡后再次进行调零，进行测量，记录数据测量结束后，应把开关旋到OFF挡，或交流电压挡.5.使用多用电表的注意事项(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度.若有偏差，应调整机械零点;(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近;(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔;(4)欧姆表档位的选择：欧姆表两表笔断开时，指针指在，两表笔短接时，指针指在0，理论上讲0～的电阻都可以测量，但由于刻度的不均匀，读数误差很大，例如在指针偏角较小时，刻度盘数值很密，根本无法读数.欧姆表指针指在中值附近时比较精确.所以测量时应选择合适的档位，使指针偏转在中值附近时再读数;(5)换用欧姆档的量程时，一定要重新调整欧姆零点;(6)要用欧姆档读数时，注意乘以选择开关所指的倍数;(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于OFF挡或交流电压挡.长期不用，应将多用电表中的电池取出.。

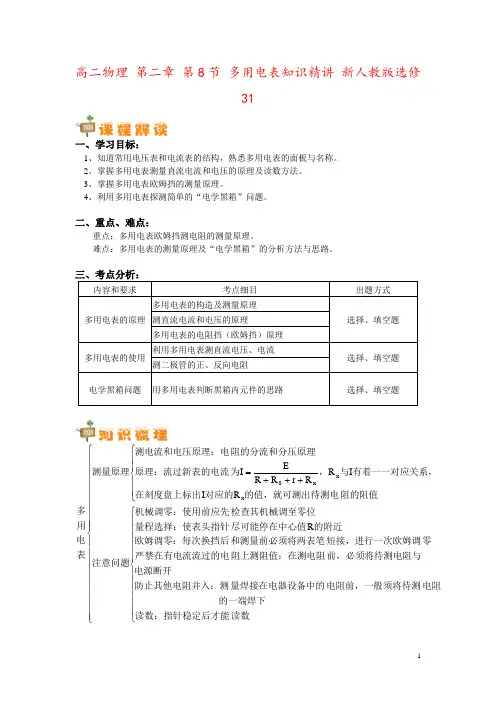

高二物理 第二章 第8节 多用电表知识精讲 新人教版选修31一、学习目标：1、知道常用电压表和电流表的结构，熟悉多用电表的面板与名称。

2、掌握多用电表测量直流电流和电压的原理及读数方法。

3、掌握多用电表欧姆挡的测量原理。

4、利用多用电表探测简单的“电学黑箱”问题。

二、重点、难点：重点：多用电表欧姆挡测电阻的测量原理。

难点：多用电表的测量原理及“电学黑箱”的分析方法与思路。

三、考点分析：内容和要求 考点细目出题方式多用电表的原理 多用电表的构造及测量原理选择、填空题 测直流电流和电压的原理多用电表的电阻挡（欧姆挡）原理多用电表的使用 利用多用电表测直流电压、电流选择、填空题 测二极管的正、反向电阻 电学黑箱问题 用多用电表判断黑箱内元件的思路选择、填空题⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧+++=读数读数：指针稳定后才能的一端焊下电阻电阻前，一般须将待测量焊接在电器设备中的防止其他电阻并入：测电源断开前，必须将待测电阻与阻上测阻值：在测电阻严禁在有电流流过的电零短接，进行一次欧姆调和测量前必须将两表笔欧姆调零：每次换挡后的附近尽可能停在中心值量程选择：使表头指针检查其机械调至零位机械调零：使用前应先注意问题阻的阻值的值，就可测出待测电对应的在刻度盘上标出有着一一对应关系，与，为原理：流过新表的电流阻的分流和分压原理测电流和电压原理：电测量原理表电用多R R I I R R r R R E I x x x 0知识点1：多用电表测直流电压或电流例1：用多用电表进行了几次测量，指针分别处于a 和b 的位置，如图所示，若多用电表的选择开关处于下面表格中所指的挡位，a 和b 的相应读数是多少？请填在表格中。

指针位置选择开关所处挡位 读数 a直流电流100mA ______mA 直流电压2.5V ______V b电阻×100 ______Ω答案：23 0.56~0.58 310~330变式1：母题迁移 下图为一正在测量中的多用电表表盘。

高二物理实验十二用多用电表探测黑箱内的电学元件[实验目的]1．学习多用电表的一般使用方法．2．练习用多用电表探测黑箱内的电学元件．3．了解晶体二极管的单向导电性及其符号．[实验原理]多用电表〔如下图〕可以用来测量直流电流、直流电压、交变电流、交变电压、电阻等多种电学量。

图2 多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。

将多用电表的选择开关旋转到电流挡，多用电表内的电流表被接通；将多用电表的选择开关旋转到电阻挡，多用电表内的欧姆表电路就被接通。

欧姆表是根据闭合电路欧姆定律制成的。

其电路如下图，R为调零电阻。

当红黑表笔短接，使电阻调零时，表头指针满偏，有I g=E/(R g+R+r)。

当红、黑表笔间接入某电阻R X时，有I x=E/(R g+R+r+Rx)，可见每一个R X都有一个对应的电流值I。

我们只要在表盘上说明与I对应的R X值，就可用它来测量未知电阻R X。

我们用多用电表来探测黑箱内的电学元件。

黑箱又称黑盒子、暗盒，是指不知其内部结构的系统。

黑箱方法，也是控制论中的一种重要方法。

具体地说：就是给黑箱一个刺激〔输入〕，观察其反映〔输出〕，并分析多组输入和输出的对应关系，来推测黑箱内部结构并加以控制的方法。

由于求解黑箱问题，需较多地采用了由果求因的逆向思维方法。

且造成同一结果的原因可能有多种，故对黑箱的求解，难度一般较大。

为简便起见，本实验采用限定：黑箱有三个接点〔图3〕；二接点间最多只有一个元件、黑箱内最多只有二个元件〔且均串联〕；黑箱内的元件可能为电源、电阻或二极管。

图3图4用电压挡测量待测两端电U = 0 ？否内含电E rGR红表笔黑表笔晶体二极管具有单向导电性，如图4所示。

当二极管加上正向电压时，它的电阻很小，就像一个接通的开关一样；当给二极管加上反向电压时，它的电阻变得很大，就像断开的开关一样。

根据这一特征，我们可以来断定电路中是否可能有二极管。

用多用电表探测黑箱的思路：[步骤规X]四．测量完毕，将表笔从插孔中拨出，选择开关置于“OFF〞位置或交流高压挡[须知]1．测量时手不要接触表笔的金属部分测量电路中的电阻时，应将该电阻与其它元件和电源断开．2．合理选择量程．使指针尽可能指在中间刻度附近〔可参考指针偏转在R中／5～5R中的X围〕假设指针偏角太大，应改换低挡位．假设指针偏角太小，应改换高挡位，每次换档后均要重新调零，读数时应将指针示数乘以挡位倍率．3．实际应用中要防止电流超量程，不得测额定电流极小的电器的电阻〔如灵敏电流表的内阻〕。

高二物理《多用电表的原理与使用》教学设计课题名称：多用电表的原理与使用课程模块及章节：选修3-1 第四章第二节备课时间：XX/12/9 学科：物理备课组：高二备课组主备教师：蒙晓备课组长：蒙晓组员：李萌蔡婕袁苑教学背景分析（一）课标的理解与把握掌握常用仪表的原理和使用方法，重视学生动手操作和实践能力的培养，提高学生的科学素养。

（二）教材分析：本节课为选修3-1第二章第二节的内容，它是电流表、电压表改装学完后，研究欧姆表的改装问题，又是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。

（三）学情分析：知识基础分析：掌握了闭合电路欧姆定律，并已熟练掌握了电路串并联的规律，会利用该定律列式求解相关问题；掌握了电流计改装成大量程电流表和电压表的原理。

学生的观察、分析能力不断提高，具备初步地、独立发现事物内在联系和一般规律的能力；具有初步概括归纳总结能力、逻辑推导能力、综合分析能力。

教学目标知识与技能1、能读懂多用电表的电路图，知道多用电表的工作原理。

2、知道多用电表各个功能旋钮的功能和使用方法。

3、学会应用多用电表测量电压、电流和电阻。

过程与方法1．通过对欧姆表原理的分析，提高学生综合应用知识解决问题的能力。

2．通过应用多用电表测量电阻和电压，培养学生的动手实践能力。

情感态度与价值观运用多用电表进行一定的探究活动，提高学生应用物理知识解决实际问题的能力。

教学重点和难点教学重点：重点：多用电表的原理和正确使用的方法。

教学难点：多用电表中的欧姆挡的原理和使用。

教学资源、教学手段和主要教学方法教学手段和主要教学方法：探究式教学讨论教学教学资源：多媒体设备、多用电表（50型）、导线、电池、电键、滑动变阻器、电阻教学过程教学环节教师为主的活动学生为主的活动设计意图创设情境导入新课前面已经学习过把电流计改装成电压表和量程较大的电流表的原理，那么能否将电流表改装成测量电阻的欧姆表呢？创设情境，激发学习兴趣学习目标1能读懂多用电表的电路图，知道多用电表的工作原理阅读教材P77图4-11，画出当选择开关分别拨至触点1～5时的等效电路图。
