关于虹吸排水及雨水系统

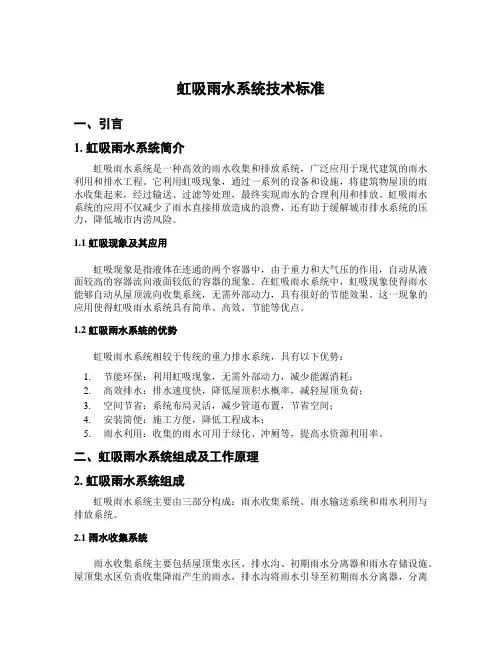

虹吸雨水系统技术标准一、引言1. 虹吸雨水系统简介虹吸雨水系统是一种高效的雨水收集和排放系统，广泛应用于现代建筑的雨水利用和排水工程。

它利用虹吸现象，通过一系列的设备和设施，将建筑物屋顶的雨水收集起来，经过输送、过滤等处理，最终实现雨水的合理利用和排放。

虹吸雨水系统的应用不仅减少了雨水直接排放造成的浪费，还有助于缓解城市排水系统的压力，降低城市内涝风险。

1.1 虹吸现象及其应用虹吸现象是指液体在连通的两个容器中，由于重力和大气压的作用，自动从液面较高的容器流向液面较低的容器的现象。

在虹吸雨水系统中，虹吸现象使得雨水能够自动从屋顶流向收集系统，无需外部动力，具有很好的节能效果。

这一现象的应用使得虹吸雨水系统具有简单、高效、节能等优点。

1.2 虹吸雨水系统的优势虹吸雨水系统相较于传统的重力排水系统，具有以下优势：1.节能环保：利用虹吸现象，无需外部动力，减少能源消耗；2.高效排水：排水速度快，降低屋顶积水概率，减轻屋顶负荷；3.空间节省：系统布局灵活，减少管道布置，节省空间；4.安装简便：施工方便，降低工程成本；5.雨水利用：收集的雨水可用于绿化、冲厕等，提高水资源利用率。

二、虹吸雨水系统组成及工作原理2. 虹吸雨水系统组成虹吸雨水系统主要由三部分构成：雨水收集系统、雨水输送系统和雨水利用与排放系统。

2.1 雨水收集系统雨水收集系统主要包括屋顶集水区、排水沟、初期雨水分离器和雨水存储设施。

屋顶集水区负责收集降雨产生的雨水，排水沟将雨水引导至初期雨水分离器，分离器可去除雨水中的杂质和初期冲刷污染物，确保收集到的雨水质量。

随后，清洁的雨水被输送到雨水存储设施，如雨水桶或地下储水池，以备后续使用。

2.2 雨水输送系统雨水输送系统主要包括输送管道和提升设备。

输送管道负责将收集的雨水从收集点输送到利用点或排放点。

在一些虹吸雨水系统中，由于地形或建筑结构的限制，可能需要使用提升设备，如泵，来提高雨水的输送高度。

虹吸式雨水排水系统使用方案虹吸式雨水排水系统是一种能够有效收集和排放雨水的系统，可以用于城市道路、建筑物、公园等地方的雨水排放。

下面将详细介绍虹吸式雨水排水系统的实施背景、工作原理、实施计划步骤、适用范围、创新要点、预期效果、达到收益、优缺点以及下一步需要改进的地方。

实施背景：随着城市化进程的加速，城市面临着严重的雨水排放问题。

传统的雨水排水系统往往无法满足大量的雨水排放需求，导致城市内涝、排水管道堵塞等问题。

因此，开发一种高效、可靠的雨水排水系统迫在眉睫。

工作原理：虹吸式雨水排水系统利用虹吸原理，通过管道中的负压将雨水从低处吸引到高处，然后再通过重力作用将雨水排放到指定的地方。

系统由主管道、支管道、排水井等组成，主管道负责收集和传输雨水，支管道将雨水引导到排水井，然后通过排水井中的虹吸装置将雨水排放出去。

实施计划步骤：1.调研和分析：了解城市的雨水排放情况，确定系统的实施地点和规模。

2.设计和建造：根据实施地点和规模，设计系统的管道布局和排水井的位置，并进行建造。

3.安装和调试：安装系统的各个部件，并进行调试和测试，确保系统正常运行。

4.运行和维护：系统正式投入使用后，进行日常的运行和维护工作，保证系统的正常运行。

适用范围：虹吸式雨水排水系统适用于城市道路、建筑物、公园等需要排放大量雨水的地方。

特别适用于雨水排放需求较大、传统排水系统无法满足的场所。

创新要点：虹吸式雨水排水系统的创新之处在于利用虹吸原理，将雨水从低处吸引到高处，无需额外的能源消耗。

同时，系统的管道布局和排水井的位置可以根据实际情况进行调整，提高系统的灵活性和适应性。

预期效果：虹吸式雨水排水系统的预期效果包括：1.提高雨水排放效率：通过虹吸原理，提高雨水排放的效率和速度，减少排水时间。

2.减少城市内涝现象：有效排放大量雨水，减少城市内涝的发生。

3.减少排水管道堵塞：通过虹吸式排水，减少排水管道的堵塞问题。

达到收益：虹吸式雨水排水系统的实施可以带来以下收益：1.提高城市排水能力，减少城市内涝现象，提高城市的抗洪能力。

雨水收集虹吸排水系统雨水收集虹吸排水系统是一种有效利用雨水资源的环保设施。

它通过收集、储存和利用雨水，既能有效解决城市雨水排放问题，又能有效利用雨水资源，降低对自来水的需求，达到节约能源、保护环境的目的。

本文将介绍雨水收集虹吸排水系统的原理、应用以及优势。

一、原理雨水收集虹吸排水系统的原理主要有两个部分：雨水收集和虹吸排水。

1. 雨水收集雨水收集是指通过建筑物屋顶或地面的排水系统，将雨水收集到贮水设施中。

这些贮水设施可以是地下水箱、水井、水缸等。

雨水收集设备包括雨水管道、过滤器、沉淀池以及水泵等。

雨水通过过滤器去除雨水中的杂质和污染物，在沉淀池中沉淀，然后通过水泵将收集到的雨水储存起来。

2. 虹吸排水虹吸排水是指利用虹吸原理将雨水从贮水设施中排出。

虹吸排水系统包括排水管道、虹吸装置、流量调节器等。

当排水管道内形成一定高差时，通过虹吸装置产生虹吸效应，使储水装置内的雨水被快速、有效地抽出。

二、应用雨水收集虹吸排水系统的应用范围广泛。

它可以被广泛应用于城市建设、工业用水、农田灌溉以及园林景观等方面。

1. 城市建设在城市建设中，雨水收集虹吸排水系统可以被广泛用于屋顶排水、地面排泄和地下排水等场所。

通过合理设置排水管道和贮水设备，可以有效减少城市内涝和水库的负担，提高城市排水系统的处理能力。

2. 工业用水工业生产过程中需要大量的水资源，而雨水收集虹吸排水系统可以为工业企业提供可持续的水源。

通过收集和利用工厂屋顶的雨水，工业企业可以减少对自来水的依赖，降低生产成本，实现可持续发展。

3. 农田灌溉农田灌溉是雨水收集虹吸排水系统另一个重要的应用领域。

通过收集雨水并将其用于农田灌溉，可以减少对地下水的开采，降低水资源的消耗，提高农田的灌溉效率。

4. 园林景观在城市的园林景观中，雨水收集虹吸排水系统可以被用于收集雨水供给花坛、草坪等绿化设施的灌溉。

通过合理规划和利用雨水资源，可以更好地满足城市绿化的需求，提高城市景观的可持续性。

一、虹吸式屋面雨水排水系统的工作原理虹吸式屋面雨水排水系统和重力式屋面雨水排水系统均由雨水斗、雨水悬吊管、雨水立管、雨水埋地管组成，但因为系统的工作原理完全不同，在二种不同水力条件下工作，因此系统中各部件的功能要求是不一样的，系统也有其相应的一套计算方法。

虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。

雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。

采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。

所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。

虹吸式屋面排水系统的管道在设计降雨强度下呈负压，管材的选用应考虑承受负压的能力但在比较小的降雨强度或降雨过程的末期，降雨量减Px=Δhx·ρ·g－Vx2·ρ/2－Σ（L·R＋Z）R=λ·L/Dj·v2/2gΔP=hver·ρ·g－Σ（L·R＋Z）小，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。

虹吸式屋面雨水排水系统管道内设计状态下的压力分布与一般的重力式屋面雨水排水系统有明显的区别。

虹吸式屋面雨水排水系统自雨水斗连接管以下，管道内呈负压，在悬吊管与立管的交叉点处负压最大，其后立管上的负压减小，至临界点负压消失，管道内的压力为零，水流状态转为重力流。

从上面的分析可以得出，雨水斗的进水水面至临界总高度是有效作用高度，在设计计算中应充分利用；另一方面对雨水斗至悬吊管的末端的总水头损失应有所限制，以控制悬吊管末端的最大负压值。

二、虹吸式雨水斗的技术特性1.虹吸式雨水斗的基本结构虹吸式雨水斗有DN50～DN150等多种规格，能够满足工程的实际要求，其材质有铸铁、铝合金钢、不锈钢、高密度聚乙烯（HDPE）、聚丙烯（PP），下沉的雨水斗置于屋面层中，上部设有进水格栅。

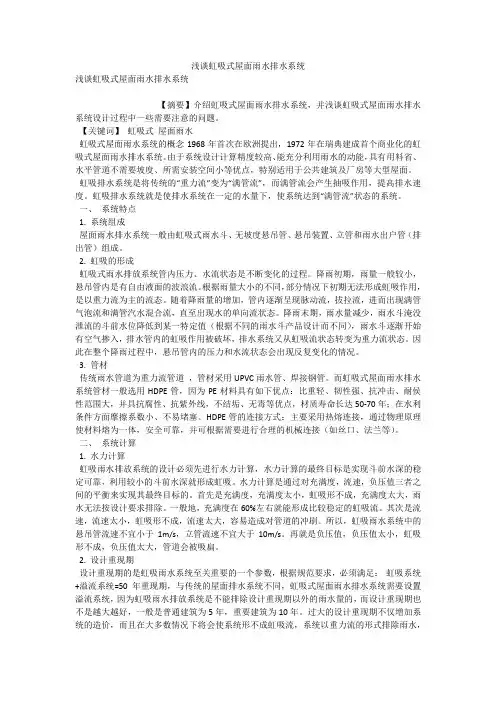

浅谈虹吸式屋面雨水排水系统浅谈虹吸式屋面雨水排水系统【摘要】介绍虹吸式屋面雨水排水系统，并浅谈虹吸式屋面雨水排水系统设计过程中一些需要注意的问题。

【关键词】虹吸式屋面雨水虹吸式屋面雨水系统的概念1968年首次在欧洲提出，1972年在瑞典建成首个商业化的虹吸式屋面雨水排水系统。

由于系统设计计算精度较高、能充分利用雨水的动能，具有用料省、水平管道不需要坡度、所需安装空间小等优点，特别适用于公共建筑及厂房等大型屋面。

虹吸排水系统是将传统的“重力流”变为“满管流”，而满管流会产生抽吸作用，提高排水速度。

虹吸排水系统就是使排水系统在一定的水量下，使系统达到“满管流”状态的系统。

一、系统特点1. 系统组成屋面雨水排水系统一般由虹吸式雨水斗、无坡度悬吊管、悬吊装置、立管和雨水出户管（排出管）组成。

2. 虹吸的形成虹吸式雨水排放系统管内压力、水流状态是不断变化的过程。

降雨初期，雨量一般较小，悬吊管内是有自由液面的波浪流。

根据雨量大小的不同，部分情况下初期无法形成虹吸作用，是以重力流为主的流态。

随着降雨量的增加，管内逐渐呈现脉动流，拔拉流，进而出现满管气泡流和满管汽水混合流，直至出现水的单向流状态。

降雨末期，雨水量减少，雨水斗淹没泄流的斗前水位降低到某一特定值（根据不同的雨水斗产品设计而不同），雨水斗逐渐开始有空气掺入，排水管内的虹吸作用被破坏，排水系统又从虹吸流状态转变为重力流状态。

因此在整个降雨过程中，悬吊管内的压力和水流状态会出现反复变化的情况。

3. 管材传统雨水管道为重力流管道，管材采用UPVC雨水管、焊接钢管。

而虹吸式屋面雨水排水系统管材一般选用HDPE管，因为PE材料具有如下优点：比重轻、韧性强、抗冲击、耐侯性范围大，并具抗腐性、抗紫外线，不结垢、无毒等优点，材质寿命长达50-70年；在水利条件方面摩擦系数小、不易堵塞。

HDPE管的连接方式：主要采用热熔连接，通过物理原理使材料熔为一体，安全可靠，并可根据需要进行合理的机械连接（如丝口、法兰等）。

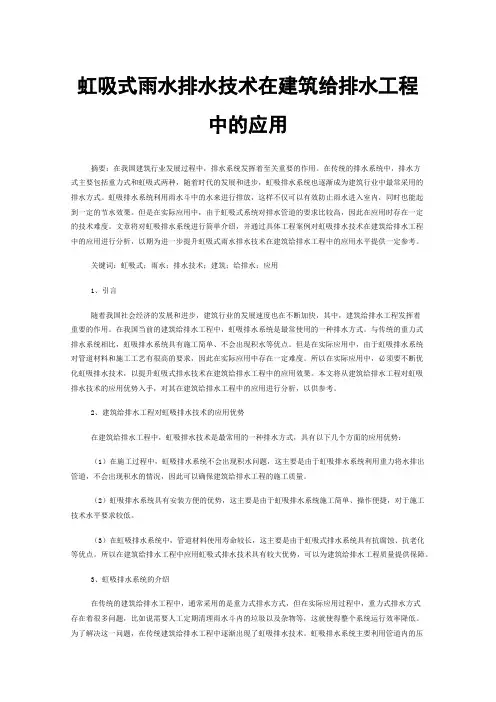

虹吸式雨水排水技术在建筑给排水工程中的应用摘要：在我国建筑行业发展过程中，排水系统发挥着至关重要的作用。

在传统的排水系统中，排水方式主要包括重力式和虹吸式两种，随着时代的发展和进步，虹吸排水系统也逐渐成为建筑行业中最常采用的排水方式。

虹吸排水系统利用雨水斗中的水来进行排放，这样不仅可以有效防止雨水进入室内，同时也能起到一定的节水效果。

但是在实际应用中，由于虹吸式系统对排水管道的要求比较高，因此在应用时存在一定的技术难度。

文章将对虹吸排水系统进行简单介绍，并通过具体工程案例对虹吸排水技术在建筑给排水工程中的应用进行分析，以期为进一步提升虹吸式雨水排水技术在建筑给排水工程中的应用水平提供一定参考。

关键词：虹吸式；雨水；排水技术；建筑；给排水；应用1、引言随着我国社会经济的发展和进步，建筑行业的发展速度也在不断加快，其中，建筑给排水工程发挥着重要的作用。

在我国当前的建筑给排水工程中，虹吸排水系统是最常使用的一种排水方式。

与传统的重力式排水系统相比，虹吸排水系统具有施工简单、不会出现积水等优点。

但是在实际应用中，由于虹吸排水系统对管道材料和施工工艺有很高的要求，因此在实际应用中存在一定难度。

所以在实际应用中，必须要不断优化虹吸排水技术，以提升虹吸式排水技术在建筑给排水工程中的应用效果。

本文将从建筑给排水工程对虹吸排水技术的应用优势入手，对其在建筑给排水工程中的应用进行分析，以供参考。

2、建筑给排水工程对虹吸排水技术的应用优势在建筑给排水工程中，虹吸排水技术是最常用的一种排水方式，具有以下几个方面的应用优势：（1）在施工过程中，虹吸排水系统不会出现积水问题，这主要是由于虹吸排水系统利用重力将水排出管道，不会出现积水的情况，因此可以确保建筑给排水工程的施工质量。

（2）虹吸排水系统具有安装方便的优势，这主要是由于虹吸排水系统施工简单、操作便捷，对于施工技术水平要求较低。

（3）在虹吸排水系统中，管道材料使用寿命较长，这主要是由于虹吸式排水系统具有抗腐蚀、抗老化等优点。

虹吸式屋面雨水排水技术规程2015一、虹吸式屋面雨水排水技术概述虹吸式屋面雨水排水技术是一种新型的排水方式，它利用虹吸原理，在排水管道中形成负压，使雨水迅速排出。

该技术在2015年颁布的《虹吸式屋面雨水排水技术规程》中得到了详细的规定和阐述。

相较于传统的重力排水方式，虹吸式排水具有更高的排水效率和更好的节能效果。

二、虹吸式排水系统的组成及工作原理虹吸式排水系统主要由排水管道、汇水区、溢流装置、压力补偿装置等组成。

当雨水汇入汇水区后，通过排水管道内的气室与大气相连，形成虹吸效应。

在负压作用下，雨水迅速排出，确保屋面不受雨水侵蚀。

三、虹吸式排水系统的优势与应用范围虹吸式排水系统具有以下优势：1.排水速度快，减少雨水在屋面的停留时间；2.节能效果显著，降低排水泵的运行频率；3.结构紧凑，占地面积小；4.系统可靠，维护成本低。

应用范围：1.各类建筑的屋面雨水排水；2.高层建筑、大型场馆等场合的排水；3.易受雨水侵蚀的建筑物，如桥梁、隧道等。

四、虹吸式排水工程的设计与施工要求1.设计要点：（1）合理选材，确保排水系统的耐久性和抗老化性能；（2）根据工程特点，确定排水系统的规模和布局；（3）考虑排水管道的高度、坡度、长度等因素，确保虹吸效应的稳定；（4）设置溢流装置，防止管道爆裂和设备损坏。

2.施工要求：（1）严格按照设计图纸进行施工；（2）确保排水管道系统的密封性，防止渗漏；（3）安装压力补偿装置，保证管道在排水过程中的稳定性；（4）定期检查和维护，确保系统正常运行。

五、虹吸式排水系统的维护与管理1.定期检查排水管道、设备及附件的完好状况；2.保持排水管道畅通，防止杂物堵塞；3.对易损部件进行定期更换，确保系统运行稳定；4.定期清理汇水区，降低泥沙等杂质的影响；5.制定应急预案，应对突发情况。

六、相关规范与标准《虹吸式屋面雨水排水技术规程》（2015年版）对虹吸式排水系统的设计、施工、验收及运行维护等方面进行了详细的规定。

虹吸式屋面雨水排放系统摘要：虹吸式屋面雨水排放系统是一种高效、可靠的雨水排放系统，适用于各种建筑物的屋面。

本文将介绍虹吸式屋面雨水排放系统的工作原理、优势以及安装和维护等方面，以帮助读者更好地了解和应用这一技术。

1. 引言随着城市化进程的加速，建筑物的屋面面积不断增加，对于雨水排放的需求也越来越大。

传统的排水系统往往存在管道堵塞、水流不畅等问题。

虹吸式屋面雨水排放系统应运而生，它利用虹吸原理将屋面雨水迅速排放，解决了传统排水系统的瓶颈问题。

2. 工作原理虹吸式屋面雨水排放系统的工作原理基于虹吸现象。

当雨水从屋面流入排水口时，排水口内的负压将引起下方排水管道内的负压。

随着排水量的增加，负压会越来越大，直至超过大气压，形成虹吸效应。

虹吸效应能够让水流顺利被抽走，无需任何机械设备或电力驱动。

3. 优势虹吸式屋面雨水排放系统相比传统的排水系统具有以下优势：3.1 高效：虹吸效应使得雨水能够快速排放，降低了积水和漏水的风险。

3.2 简化设计：与传统排水系统相比，虹吸式排水系统无需额外的机械设备或电力驱动装置，降低了设计和施工的复杂度。

3.3 节约成本：虹吸式排水系统不需要维护和更换机械设备，节约了维修和更换的成本。

3.4 环保：虹吸式排水系统减少了机械设备和电力的使用，减少了对环境的负荷，符合可持续发展的理念。

4. 安装与设计要点4.1 排水管道的设计应考虑屋面的倾斜程度和面积，以确保排水畅通。

4.2 排水口的设置应合理，密封严密，防止漏水现象。

4.3 排水管道的直径和材料应根据屋面的面积和排水量进行合理选择。

4.4 排水管道的斜度应根据实际情况进行调整，以保证虹吸效应的发生。

4.5 系统中的弯头、分支等部件应设计合理，减少水流的阻力。

5. 维护与保养5.1 定期清理排水口，确保通畅无堵塞。

5.2 检查排水管道的连接情况，确保密封良好。

5.3 定期检查系统的工作状态，如发现异常需要及时修复。

5.4 注意保养虹吸装置，定期进行维护保养，延长使用寿命。

虹吸式屋面雨水排水系统施工工法虹吸式屋面雨水排水系统施工工法一、前言随着城市化进程的加快，屋面雨水排水成为城市建设中的重要问题。

传统的屋面排水系统存在排水能力不足、易堵塞、维护困难等问题。

虹吸式屋面雨水排水系统作为一种新型的排水系统，具有排水能力强、阻力小、维护简便等优势。

本文将介绍虹吸式屋面雨水排水系统的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点虹吸式屋面雨水排水系统具有以下几个特点：1）排水能力强：采用虹吸原理，排水速度快，能够有效排除大量雨水。

2）阻力小：采用管道梯级布置和设计合理的截面形状，减小了水流的阻力，提高了排水效率。

3）维护简便：系统中不需要安装机械设备，减少了维护和修理的难度。

4）节约成本：系统采用模块化设计，减少了施工工艺和工期，降低了施工成本。

三、适应范围虹吸式屋面雨水排水系统适用于各种类型的屋面，包括商业建筑、住宅建筑、工业建筑等。

无论是平屋面还是斜屋面，都可以采用虹吸式排水系统。

四、工艺原理虹吸式屋面雨水排水系统的工艺原理基于虹吸原理和自然重力，通过管道和吸水井的组合，实现快速排水。

施工工法与实际工程之间的联系在于通过合理的布置管道和吸水井的位置、截面设计和管道连接方式，实现雨水顺利排出。

五、施工工艺虹吸式屋面雨水排水系统的施工工艺分为以下几个阶段：1）设计阶段：根据实际需求和建筑结构，确定虹吸式排水系统的布局和设计参数。

2）施工准备：清理屋面、准备施工材料和机具设备。

3）布置管道和井盖：按照设计要求，铺设管道和安装井盖。

4）连接管道：采用密封连接或焊接方式连接管道。

5）安装吸水井：根据设计要求，安装吸水井，确保井底与管道相连接。

6）检验系统：进行系统测试，确保排水顺畅。

7）收尾工作：清理施工现场，进行维修保养。

六、劳动组织虹吸式屋面雨水排水系统的施工涉及到多个工种，包括项目经理、施工队长、水工、电工等。

虹吸雨水系统原理
虹吸雨水系统是一种利用虹吸原理将雨水收集并引导到需要的地方的系统。

该系统主要由雨水收集设备、管道网络和使用设备组成。

雨水收集设备通常是屋顶、地面或其他类似的表面，通过特殊的构造使得雨水能够自然流入系统。

收集设备上通常会设置集水沟或者漏斗，用来收集雨水并将其导入管道网络。

管道网络是整个系统的核心部分。

它由一系列的管道和附件组成，用来将收集到的雨水从收集设备输送到使用设备。

该网络通常会设置斜坡，以便让雨水能够自然流动。

在需要的位置，还会设置过滤设备，用来去除雨水中的杂质和污染物。

此外，管道网络中还会设置空气防倒装装置，以防止污水倒灌到系统中。

使用设备是系统中雨水利用的终端设备。

它可以是冲洗马桶、浇灌花园、清洗地面等。

在使用设备上通常会设置水泵，用来增加水压，确保雨水能够顺利到达使用地点。

虹吸雨水系统的原理就是利用虹吸效应，通过管道中的压力差和重力作用，使得雨水能够自然地流动和输送。

当雨水收集设备收集到雨水时，由于重力的作用，雨水会自然地流入管道。

而在管道的下方，由于虹吸原理的作用，管道中的压力降低，使得雨水能够被吸引上升，然后流向下一个较低的位置。

整个过程会持续进行，直到雨水流向使用设备为止。

通过虹吸雨水系统，能够有效地收集和利用雨水资源，减轻城市排水系统的负担，达到节约用水资源的目的。

此外，虹吸雨水系统还可以降低雨水流入地下水和水体中的污染物含量，保护环境和水源的安全。

虹吸式屋面雨水排水系统技术规程嘿，朋友们！今天咱来聊聊虹吸式屋面雨水排水系统这玩意儿。

你说这虹吸式屋面雨水排水系统啊，就好比是房子的超级卫士！它的任务呢，就是把雨水快快地排走，不让房子被水淹咯。

想象一下，要是没有它，那下雨天屋顶不就成了小水塘啦，多吓人呀！
这虹吸式排水系统可神奇了呢！它就像个聪明的小精灵，知道怎么把雨水乖乖地引到该去的地方。

它利用那神奇的虹吸原理，让雨水像坐滑梯一样“唰”地就流走了。

咱在安装这虹吸式屋面雨水排水系统的时候可得注意了哈！管子得接得严丝合缝的，不能有一点儿马虎。

不然到时候雨水到处乱跑，那可就糟糕啦！而且呀，那些个管件啥的也都得挑质量好的，可不能贪小便宜买些不靠谱的。

这就好比你要去打仗，不得给自己选把好武器呀！
还有哦，平时也得好好照顾这个系统。

定期去检查检查，看看有没有啥毛病。

就像咱人还得定期体检呢，这系统也需要呀！要是发现有啥小问题，赶紧解决，可别等问题变大了才着急。

这虹吸式屋面雨水排水系统给咱带来的好处可多了去了。

它排水速度快呀，能让咱的房子少受雨水的侵扰。

而且它还不占太多地方，悄悄地就把工作给干了。

多好呀！
咱再想想，如果没有这虹吸式排水系统，那下雨天咱得多担心呀！屋顶会不会漏水呀，雨水会不会积起来呀。

有了它，咱就可以放心啦，该干嘛干嘛，完全不用担心雨水的问题。

总之呢，虹吸式屋面雨水排水系统可是咱建筑的好帮手，咱可得好好珍惜它、利用它。

让它为咱的房子保驾护航，让咱们的生活更加安心、舒适。

你们说是不是呀？所以呀，可别小瞧了这个小小的排水系统，它的作用可大着呢！
原创不易，请尊重原创，谢谢!。

.虹吸式屋面雨水排水系统全面认识目录一、系统定义 (1)二、系统组成 (1)2.1、虹吸雨水斗 (1)2.2、连接管 (2)2.3、悬吊管 (2)三、系统原理 (2)3.1、认识虹吸 (2)3.2、虹吸式屋面雨水系统原理 (3)四、系统优点 (4)4.1、有效水流量 (4)4.2、小直径，使用的管子少并且不需维护 (4)4.3、节水和环保 (4)4.4、节省空间 (5)五、系统设置要求 (6)5.1一般规定 (6)5.2天沟设置 (6)5.3虹吸雨水斗设置 (6)5.4管道设置 (7)5.5消能措施设置 (8)5.6溢流设置 (8)六、管材、管件和固定件 (10)6.1管材选择 (10)6.2管件 (10)6.2固定件 (11)一、系统定义虹吸式屋面雨水系统是一种按虹吸满管压力流原理设计、可有效控制管内雨水压力和流速的屋面雨水排水系统。

它具有排水能力强、用材省、水平管道不需设坡度、安装空间小等特点，特别适用于公共建筑或工业建筑的大型屋面。

虹吸式屋面雨水系统的概念1968年首次在欧洲提出，1972年在确典建成首个商业化的虹吸式屋而用水系统.二、系统组成虹吸式屋面雨水系统应由虹吸雨水斗、管道(连接管、悬吊管、立管、排出管)、管件和固定件组成。

2.1、虹吸雨水斗用于虹吸式屋面雨水系统的雨水斗，具有气水分离、防涡流等功能。

其斗前水深可通过计算控制，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压力流。

2.2、连接管虹吸雨水斗至悬吊管的连接短管。

通过改变连接管的管径、长度，可调节雨水斗的进水量和系统的阻力。

2.3、悬吊管悬吊在屋架、楼板和梁下或架空在柱上的与连接管相连的雨水横管。

三、系统原理3.1、认识虹吸虹吸现象在日常生活中随处可见。

如图所示，我们用两根手指来堵住一个内部充满水的塑料管的两端并把它们分开放进鱼缸和杯中。

在我们不堵住两端时，我们会看到在鱼缸和杯子之间有个高度差h1。

由于重力的原因鱼缸的水通过管道流向杯子，这会使塑料管充满负压。

虹吸雨水排水系统原理
虹吸雨水排水系统是一种利用物理原理实现排水的系统。

它的工作原理基于大气压力和液体密度的差异。

首先要明白的是，大气压力是指从大气中向下施加在物体表面上的压力。

液体密度则是指单位体积液体所具有的质量，通常以千克每立方米（kg/m³）表示。

在自然界中，液体会向下流动，是因为上方的液体受到较大的压力，而下方的液体受到较小的压力。

这个压力差促使液体向下流动，形成重力作用。

虹吸雨水排水系统利用这个压力差来实现排水。

系统通常由一系列管道组成，其中包括了一个出水口和一个进水口。

当系统开始工作时，首先要将进水管道中的水充满，并保持一定的水位高度。

这样，进水管道中的水就会在出水口处形成一个水柱。

接下来，当出水口的水柱高度低于进水管道水位时，虹吸效应就会发生。

这是因为高处的水柱所受到的压力较小，而低处的水柱所受到的压力较大。

根据压力差的原理，低压力的水柱会向高压力的水柱流动。

于是，进水管道中的水开始被吸入出水口，实现了排水。

虹吸雨水排水系统的这种原理使得排水过程更加高效，同时也避免了使用电力或其他能源依赖，节约了能源和成本。

然而，需要注意的是，在安装虹吸雨水排水系统时，要确保管道的坡度合适，以提供足够的压力差来保持系统的正常工作。

同时，管道的密封性也要得到保证，以减少泄漏和损失。

屋面虹吸式雨水排水系统屋面虹吸式雨水排水系统是一种高效、环保的雨水排放方式。

它采用了虹吸原理，通过天然重力和自然压力将雨水从屋顶集中排放到下水管道或集水池里，以达到节约用水和减轻城市排水压力的目的。

这种系统简单、易于安装，适用于多种建筑类型和地理环境，是一种创新的雨水利用技术。

屋面虹吸式雨水排水系统的原理是利用同一级别两点之间液体重力势能的差异来实现液体流动的过程。

在这个系统中，一个细小的虹吸管连接到屋顶上的排水口，当雨水开始流入管道时，由于虹吸原理的作用，水会在管道内形成负压，雨水就会自动流向管道下方的集水池或下水道中，避免了水的浪费和城市下水道的容积压力。

屋面虹吸式雨水排水系统有很多优点。

首先，它能有效地减少雨水排放给城市排水系统带来的压力，从而降低城市洪涝灾害的风险。

其次，由于雨水不会与水处理厂中的臭氧等化学物质混合，所以其污染物含量也较低，对环境的影响更小。

此外，该系统使用过程中，不需要任何电力设备，不需要依赖任何外部能源，通过简单的水力力量即可完成雨水的处理和排放，从而达到节能减排的效果。

对于一个屋面虹吸式雨水排水系统，设备和工艺方面的要求比较简单，一般很容易安装、检修和维护。

在系统的安装过程中需要考虑到建筑的高度、雨水的平均降水量以及屋面排水口的数量等因素，以确保整个系统的稳定和安全。

在实际应用场景中，屋面虹吸式雨水排水系统主要用于生活和商业区的建筑物、环保型厂房、公共设施等建筑物。

采用该技术的建筑物可以在雨季期间，把大量的雨水收集起来并用于灌溉花园或者冲厕所等生活用水，从而能够持续减少城市自来水的使用，实现水资源的节约和再利用。

在使用屋面虹吸式雨水排水系统的过程中，需要注意保持排水口的清洁，防止垃圾和杂物堵塞虹吸管道和下水管道。

此外，在故障和维修方面，需要有专业的技术人员进行处理，以确保系统的正常运行和安全使用。

总的来说，屋面虹吸式雨水排水系统是一种环保、节能的新型排水系统，能够有效减轻城市的雨水排放和治水压力，同时推动城市水资源的节约和再利用，为城市的可持续发展做出贡献。

关于虹吸排水系统，你必须知道的虹吸排水系统是建筑物给排水系统的重要组成部分，它的目标是准时排解降落在建筑物屋面的雨水、雪水，避让形成屋顶积水对屋顶造成威逼，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。

虹吸排水系统的特征是横管不设坡度的状况下，形成满管流，以极快的速度排清屋面的积水。

虹吸排水系统主要部件有虹吸排水管道和雨水斗构成。

虹吸排水系统与传统重力排水系统的区分虹吸排水特征：1、只要满意计算要求，单系统所带雨水斗个数不限；2、雨水斗流量大，气水分流，排水速度快效果好；3、悬吊管呈水平状态，无需做任何坡度，施工便利；4、立管管径小，数量少，便于装修；5、埋地管少，地面开挖工作量小，有效缩短工期；传统重力排水特征：1、单系统所带雨水斗个数受限；2、雨水斗流量小，气水合流，排水效果差；3、立管管径大，数量多，交叉施工易打架；4、埋地管多，土建工作量大，地沟易返水组成部分1、雨水斗用于虹吸式屋面雨水排水系统的雨水斗。

它具有气水分别、防涡流等功能。

其斗前水深可有效掌握，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压力流。

一般来说，雨水斗的设计是整个虹吸系统的能否按设计要求工作的关键所在之一，它的稳流性越好，产生虹吸所需的屋面汇水高度越低，总体性能就越优越。

标准型的雨水斗，它是由雨水斗底座（PE材料），碟片（ASA），格栅顶盖(PE)组成。

其它依据需要可供应通用型的绝缘底座，固定件，法兰片，焊接片，防火爱护帽，微型加热电圈等配件。

雨水斗额定流量分12L/s 、25L/s、40L/s、60L/s和72L/s等，最常用的为25L/s和40L/s两种额定流量的雨水斗。

压力流(虹吸式)雨水斗材质为HDPE、铸铁或不锈钢。

其各部分有不同的结构功能。

雨水斗置于屋面层中，上部盖有进水格栅。

降雨过程中，雨水利用格栅盖侧面进入雨水斗，当屋面汇水达到肯定高度时，雨水斗内的反涡流装置将阻挡空气从外界进入同时消退涡流状态，使雨水平稳地沉没泄流进入排水管。
