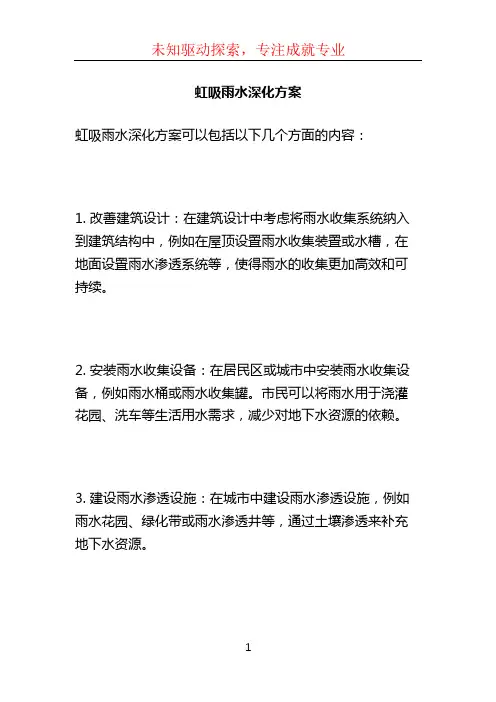

虹吸雨水深化方案
虹吸雨水深化方案可以包括以下几个方面的内容：
1. 改善建筑设计：在建筑设计中考虑将雨水收集系统纳入到建筑结构中，例如在屋顶设置雨水收集装置或水槽，在地面设置雨水渗透系统等，使得雨水的收集更加高效和可持续。

2. 安装雨水收集设备：在居民区或城市中安装雨水收集设备，例如雨水桶或雨水收集罐。

市民可以将雨水用于浇灌花园、洗车等生活用水需求，减少对地下水资源的依赖。

3. 建设雨水渗透设施：在城市中建设雨水渗透设施，例如雨水花园、绿化带或雨水渗透井等，通过土壤渗透来补充地下水资源。

4. 提倡雨水收集和利用意识：通过宣传教育活动，提高公众对雨水收集和利用的认识和意识。

鼓励居民和企事业单位主动参与到雨水收集和利用活动中，将雨水合理利用于生活中。

5. 加大政府投入和政策支持：政府可以加大对雨水收集和利用项目的投入，提供资金、技术和政策支持，鼓励和推动企事业单位开展相关工作。

6. 加强监管和管理：建立雨水收集和利用的监管和管理机制，确保雨水收集和利用的合规性和可持续性，避免对环境和生态造成不良影响。

总之，虹吸雨水深化方案包括改善建筑设计、安装雨水收集设备、建设雨水渗透设施、提倡雨水收集和利用意识、加大政府投入和政策支持，以及加强监管和管理等方面的措施，旨在推动雨水收集和利用的普及和深入发展。

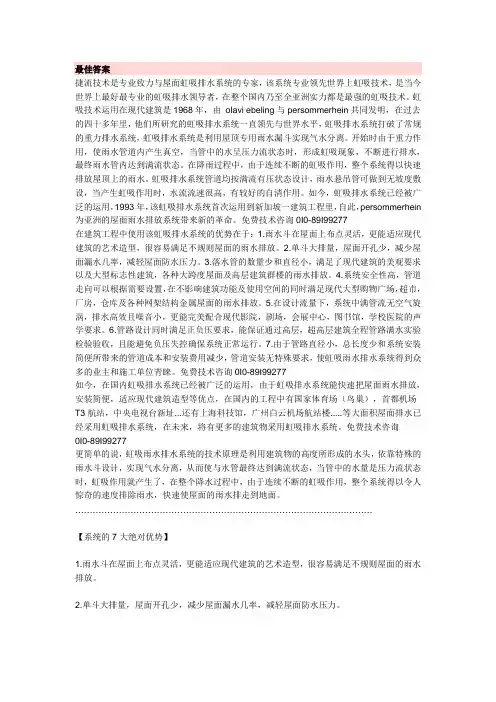

最佳答案捷流技术是专业致力与屋面虹吸排水系统的专家，该系统专业领先世界上虹吸技术，是当今世界上最好最专业的虹吸排水领导者，在整个国内乃至全亚洲实力都是最强的虹吸技术。

虹吸技术运用在现代建筑是1968年，由olavi ebeling与persommerhein共同发明，在过去的四十多年里，他们所研究的虹吸排水系统一直领先与世界水平，虹吸排水系统打破了常规的重力排水系统，虹吸排水系统是利用屋顶专用雨水漏斗实现气水分离。

开始时由于重力作用，使雨水管道内产生真空，当管中的水呈压力流状态时，形成虹吸现象，不断进行排水，最终雨水管内达到满流状态。

在降雨过程中，由于连续不断的虹吸作用，整个系统得以快速排放屋顶上的雨水。

虹吸排水系统管道均按满流有压状态设计，雨水悬吊管可做到无坡度敷设，当产生虹吸作用时，水流流速很高，有较好的自清作用。

如今，虹吸排水系统已经被广泛的运用，1993年，该虹吸排水系统首次运用到新加坡一建筑工程里，自此，persommerhein 为亚洲的屋面雨水排放系统带来新的革命。

免费技术咨询0I0-89I99277在建筑工程中使用该虹吸排水系统的优势在于：1.雨水斗在屋面上布点灵活，更能适应现代建筑的艺术造型，很容易满足不规则屋面的雨水排放。

2.单斗大排量，屋面开孔少，减少屋面漏水几率，减轻屋面防水压力。

3.落水管的数量少和直径小，满足了现代建筑的美观要求以及大型标志性建筑，各种大跨度屋面及高层建筑群楼的雨水排放。

4.系统安全性高，管道走向可以根据需要设置，在不影响建筑功能及使用空间的同时满足现代大型购物广场，超市，厂房，仓库及各种网架结构金属屋面的雨水排放。

5.在设计流量下，系统中满管流无空气旋涡，排水高效且噪音小，更能完美配合现代影院，剧场，会展中心，图书馆，学校医院的声学要求。

6.管路设计同时满足正负压要求，能保证通过高层，超高层建筑全程管路满水实验检验验收，且能避免负压失控确保系统正常运行。

城市建筑I学者论坛I U R B A N I S M A N D A R C H I TE C T U R E I S C H O L A R S。

F O R U M虹吸原理在屋面排水系统中的应用Si phon Pr i nci pl e i n t he A ppl i c at i on of R oof D r ai nage S ys t em■沈明飞徐建明李畅凝She n M i ngf e i X u Ji anm i ng Li C hang【摘要】本文主要介绍了虹吸屋面雨水排放系统的工作原理、设计原理、施工要点、难点控制等，阐明了虹吸屋面雨水排放系统比重力式雨水排放系统更具经济性，科学性，它必将越来越广泛的运用于大跨度、大面积屋面。

【关键词】屋面虹吸式经济性安全性科学性应用I A bst r act】T hi s ar t i cl e m ai n l y i nt r od uced t he s i phon m o f r ai nw at er dr ainage syst em w o r k i ng pri ncipl e，desi gn pr i nci pl e，con s t r ucti on key poi n t s a nd di ff i c ul t i e s of con t r ol，and i l l us-t r at e s t he s i phon r oof r aj nw at cr dr ai n age syst em i s m or c ec ono商c and sc i ent i fi c t han gr avi t y f o r ce t y pe r ai nw at er dr ainage sy st e m，w h i ch w i l l be c om e m or e a nd m or e w i de l y us ed i n l a_,ge s pan and l ar ge a r e a r oof．[K eyw or ds】r oof,si phon,econom y，saf et y,sci ent i f i c，appl i c—ati on一、引言随着我国经济的发展，大跨度、大面积屋面的公共建筑越来越多，因传统的重力雨水排放系统悬吊管要求一定坡度，需要大量的雨水立管，管道管径大，浪费空间，管道易堵塞，现场施工量大，需要设大量窨井等因素造成工程不够经济、美观、科学；而虹吸屋面雨水排放系统却具有排雨速度快，施工简单快捷，节约空间，不易堵塞，有自洁功能，整套系统可以做到少维护，可减少工程造价等优势，经济性、科学性、安全性、美观性明显，所以虹吸式屋面雨水排放系统的应用必将是今后大屋面雨水排放发展的方向。

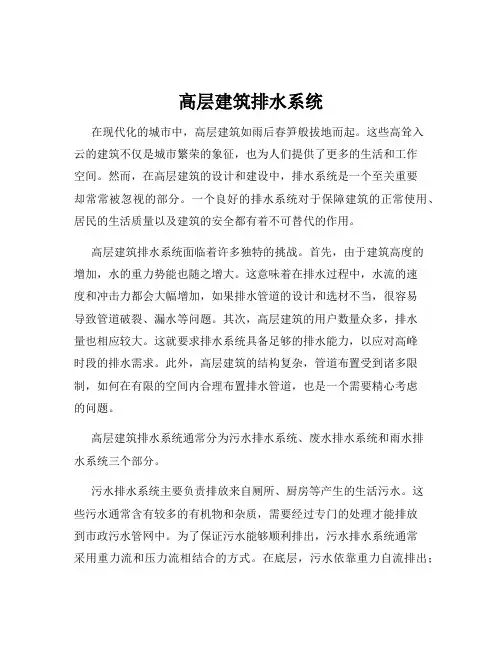

高层建筑排水系统在现代化的城市中，高层建筑如雨后春笋般拔地而起。

这些高耸入云的建筑不仅是城市繁荣的象征，也为人们提供了更多的生活和工作空间。

然而，在高层建筑的设计和建设中，排水系统是一个至关重要却常常被忽视的部分。

一个良好的排水系统对于保障建筑的正常使用、居民的生活质量以及建筑的安全都有着不可替代的作用。

高层建筑排水系统面临着许多独特的挑战。

首先，由于建筑高度的增加，水的重力势能也随之增大。

这意味着在排水过程中，水流的速度和冲击力都会大幅增加，如果排水管道的设计和选材不当，很容易导致管道破裂、漏水等问题。

其次，高层建筑的用户数量众多，排水量也相应较大。

这就要求排水系统具备足够的排水能力，以应对高峰时段的排水需求。

此外，高层建筑的结构复杂，管道布置受到诸多限制，如何在有限的空间内合理布置排水管道，也是一个需要精心考虑的问题。

高层建筑排水系统通常分为污水排水系统、废水排水系统和雨水排水系统三个部分。

污水排水系统主要负责排放来自厕所、厨房等产生的生活污水。

这些污水通常含有较多的有机物和杂质，需要经过专门的处理才能排放到市政污水管网中。

为了保证污水能够顺利排出，污水排水系统通常采用重力流和压力流相结合的方式。

在底层，污水依靠重力自流排出；而在高层部分，由于重力势能不足，需要采用污水泵等设备将污水加压排出。

废水排水系统则主要用于排放来自浴室、洗衣房等产生的较为清洁的废水。

这些废水可以经过简单处理后，直接排放到市政雨水管网中。

废水排水系统的设计相对较为简单，一般采用重力流的方式即可满足排水要求。

雨水排水系统的作用是及时排除建筑屋面和室外场地的雨水，以防止积水对建筑结构和周边环境造成损害。

雨水排水系统的设计需要考虑当地的降雨量、降雨强度以及建筑的屋面面积等因素。

在设计时，通常会采用虹吸式雨水排水系统或重力流雨水排水系统。

虹吸式雨水排水系统利用虹吸原理，能够快速排除大量雨水，适用于降雨量较大的地区；而重力流雨水排水系统则依靠雨水自身的重力作用排出，适用于降雨量较小的地区。

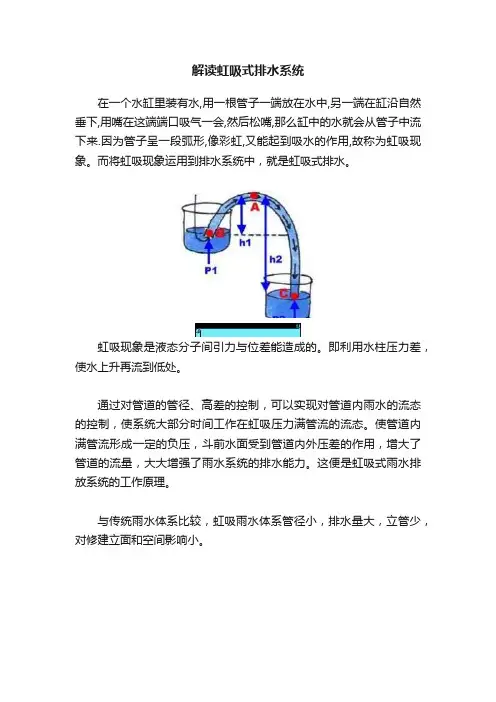

解读虹吸式排水系统在一个水缸里装有水,用一根管子一端放在水中,另一端在缸沿自然垂下,用嘴在这端端口吸气一会,然后松嘴,那么缸中的水就会从管子中流下来.因为管子呈一段弧形,像彩虹,又能起到吸水的作用,故称为虹吸现象。

而将虹吸现象运用到排水系统中，就是虹吸式排水。

虹吸现象是液态分子间引力与位差能造成的。

即利用水柱压力差，使水上升再流到低处。

通过对管道的管径、高差的控制，可以实现对管道内雨水的流态的控制，使系统大部分时间工作在虹吸压力满管流的流态。

使管道内满管流形成一定的负压，斗前水面受到管道内外压差的作用，增大了管道的流量，大大增强了雨水系统的排水能力。

这便是虹吸式雨水排放系统的工作原理。

与传统雨水体系比较，虹吸雨水体系管径小，排水量大，立管少，对修建立面和空间影响小。

虹吸排水一般运用于屋面雨水排水系统，适用于工业厂房、仓库、公共修建的大型屋面雨水的排放。

组成：虹吸系统由虹吸式雨水斗、尾管、连接管、悬吊管、立管、埋地管、检查口和固定及悬吊系统组成。

材质：虹吸试雨水斗材质可采用铸铁、铝合金、不锈钢、高密度聚乙烯（HDPE）和聚丙烯（PP）等。

管材和管件：用于虹吸式屋面雨水排水系统的管道，应采用铸铁管、钢管（镀锌钢管、涂塑钢管）、不锈钢管和高密度聚乙烯（HDPE）管等材料。

用于同一系统的管材和管件以及与虹吸式雨水斗的连接管，宜采用相同的材质。

这些管材除承受正压外，还应能承受负压。

固定件：管道安装时应设置固定件。

固定件必须能承受满流管道的重量和高速水流所产生的作用力。

虹吸式雨水斗的设计是整个虹吸系统的能否按设计要求工作的关键所在之一，它的稳流性越好，产生虹吸所需的屋面汇水高度越低，总体性能就越优越。

用于虹吸式屋面雨水排水系统的雨水斗，它具有气水分离、防涡流等功能。

其斗前水深可有效控制，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压力流。

标准型的雨水斗，是由雨水斗底盘、夹圈、空气隔板、格栅外罩盖组成。

另外根据需要可提供通用型的绝缘底座，固定件，法兰片，焊接片，防火保护帽，微型加热电圈等配件。

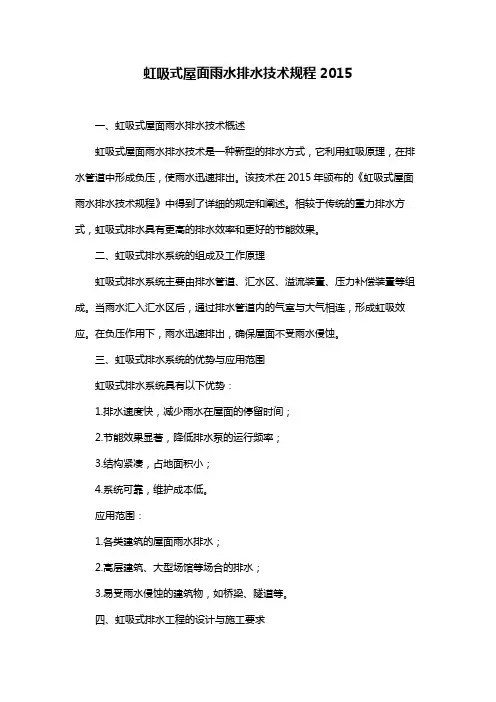

虹吸式屋面雨水排水技术规程2015一、虹吸式屋面雨水排水技术概述虹吸式屋面雨水排水技术是一种新型的排水方式，它利用虹吸原理，在排水管道中形成负压，使雨水迅速排出。

该技术在2015年颁布的《虹吸式屋面雨水排水技术规程》中得到了详细的规定和阐述。

相较于传统的重力排水方式，虹吸式排水具有更高的排水效率和更好的节能效果。

二、虹吸式排水系统的组成及工作原理虹吸式排水系统主要由排水管道、汇水区、溢流装置、压力补偿装置等组成。

当雨水汇入汇水区后，通过排水管道内的气室与大气相连，形成虹吸效应。

在负压作用下，雨水迅速排出，确保屋面不受雨水侵蚀。

三、虹吸式排水系统的优势与应用范围虹吸式排水系统具有以下优势：1.排水速度快，减少雨水在屋面的停留时间；2.节能效果显著，降低排水泵的运行频率；3.结构紧凑，占地面积小；4.系统可靠，维护成本低。

应用范围：1.各类建筑的屋面雨水排水；2.高层建筑、大型场馆等场合的排水；3.易受雨水侵蚀的建筑物，如桥梁、隧道等。

四、虹吸式排水工程的设计与施工要求1.设计要点：（1）合理选材，确保排水系统的耐久性和抗老化性能；（2）根据工程特点，确定排水系统的规模和布局；（3）考虑排水管道的高度、坡度、长度等因素，确保虹吸效应的稳定；（4）设置溢流装置，防止管道爆裂和设备损坏。

2.施工要求：（1）严格按照设计图纸进行施工；（2）确保排水管道系统的密封性，防止渗漏；（3）安装压力补偿装置，保证管道在排水过程中的稳定性；（4）定期检查和维护，确保系统正常运行。

五、虹吸式排水系统的维护与管理1.定期检查排水管道、设备及附件的完好状况；2.保持排水管道畅通，防止杂物堵塞；3.对易损部件进行定期更换，确保系统运行稳定；4.定期清理汇水区，降低泥沙等杂质的影响；5.制定应急预案，应对突发情况。

六、相关规范与标准《虹吸式屋面雨水排水技术规程》（2015年版）对虹吸式排水系统的设计、施工、验收及运行维护等方面进行了详细的规定。

上海吉博力房屋卫生设备工程技术有限公司Geberit Plumbing Technology Shanghai Co., Ltd.地址: 中国上海南翔工业开发区浏翔路738号No.738 Liuxiang Rd, Nanxiang Industrial Development Zone 电话: +86 21 691 782 66 Shanghai 201802, PR of China传真: +86 21 691 782 35 邮政编码: 201802 T: +86 21 691 782 66 F: +86 21 691 782 35邮件: A D V A N C E D P L U M B I N G T E C H N O L O G Y虹吸式屋面雨水排放系统技术介绍1) 前言：虹吸式屋面雨水排放系统是一种新型的雨水排放方案，与传统的重力式雨水排放系统是完全不同的。

整套系统由于规模比较大，各个部件象水分子一样紧密相连。

该系统需要保证水力上的平衡才能使其正常工作，而且其施工安装也必须精确地按照系统的水力计算与应用规定才能实施。

与传统重力式雨水排放系统相比其区别之处主要在于：重力式雨水排放系统假设雨水立即从屋面排出。

而虹吸式雨水排放系统则不同，在最初的一段时间里，该系统与重力式雨水排放系统差不多，都是利用重力进行排水，然而由于空气会同时进入雨水斗内，导致雨水斗的排水能力有限。

当屋面上的水位达到一定高度时，雨水斗会自动隔断空气进入斗内，从而产生虹吸效果，系统也转变成为高效的排放系统，排水量大大增加。

但是水位的高低取决于屋面的雨水量，而雨水量则势必给屋面造成一定的重量负荷。

这种负荷必须受到控制，而且必须保持水力条件的平衡。

如果负荷太大，会破坏屋面结构。

根据欧洲长期的实际经验以及欧洲标准，水位高度必须限制在55毫米内。

因此虹吸式屋面雨水排放系统是一种高科技的排水系统。

系统的计算，采用的产品，雨水斗的设计布局，以及系统的安装技术，必须要有很高的质量保证。

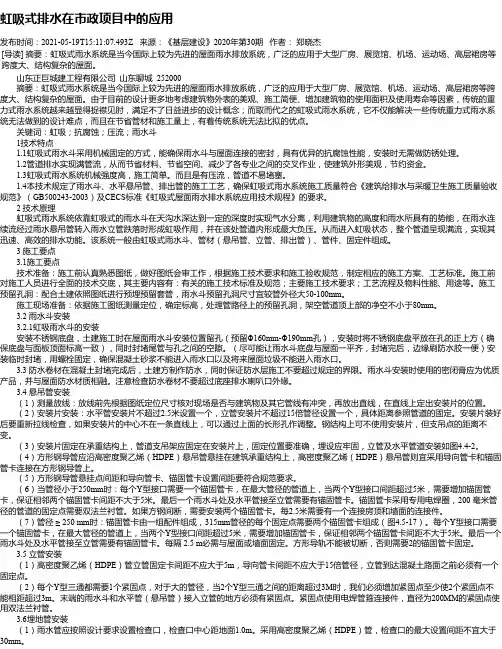

虹吸式排水在市政项目中的应用发布时间：2021-05-19T15:11:07.493Z 来源：《基层建设》2020年第30期作者：郑晓杰[导读] 摘要：虹吸式雨水系统是当今国际上较为先进的屋面雨水排放系统，广泛的应用于大型厂房、展览馆、机场、运动场、高层裙房等跨度大、结构复杂的屋面。

山东正巨城建工程有限公司山东聊城 252000摘要：虹吸式雨水系统是当今国际上较为先进的屋面雨水排放系统，广泛的应用于大型厂房、展览馆、机场、运动场、高层裙房等跨度大、结构复杂的屋面。

由于目前的设计更多地考虑建筑物外表的美观、施工简便、增加建筑物的使用面积及使用寿命等因素，传统的重力式雨水系统越来越显得捉襟见肘，满足不了日益进步的设计概念；而取而代之的虹吸式雨水系统，它不仅能解决一些传统重力式雨水系统无法做到的设计难点，而且在节省管材和施工量上，有着传统系统无法比拟的优点。

关键词：虹吸；抗腐蚀；压流；雨水斗1技术特点1.1虹吸式雨水斗采用机械固定的方式，能确保雨水斗与屋面连接的密封，具有优异的抗腐蚀性能，安装时无需做防锈处理。

1.2管道排水实现满管流，从而节省材料、节省空间、减少了各专业之间的交叉作业，使建筑外形美观，节约资金。

1.3虹吸式雨水系统机械强度高，施工简单。

而且是有压流，管道不易堵塞。

1.4本技术规定了雨水斗、水平悬吊管、排出管的施工工艺，确保虹吸式雨水系统施工质量符合《建筑给排水与采暖卫生施工质量验收规范》（GB500243-2003）及CECS标准《虹吸式屋面雨水排水系统应用技术规程》的要求。

2 技术原理虹吸式雨水系统依靠虹吸式的雨水斗在天沟水深达到一定的深度时实现气水分离，利用建筑物的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内形成最大负压。

从而进入虹吸状态，整个管道呈现满流，实现其迅速、高效的排水功能。

该系统一般由虹吸式雨水斗、管材（悬吊管、立管、排出管）、管件、固定件组成。

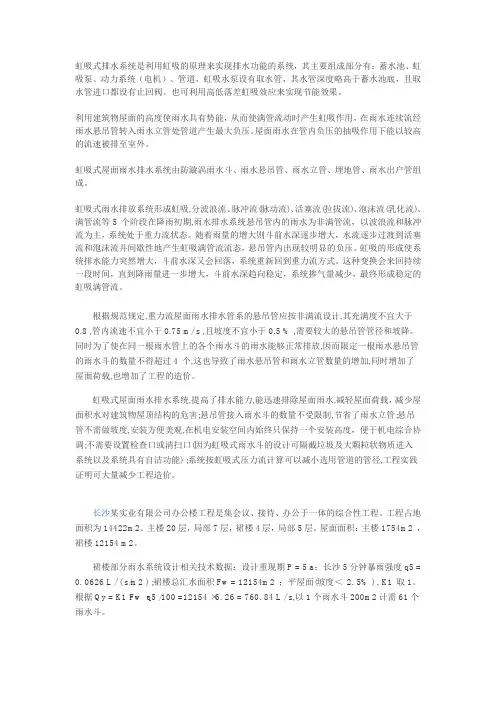

虹吸式排水系统是利用虹吸的原理来实现排水功能的系统，其主要组成部分有：蓄水池、虹吸泵、动力系统（电机）、管道，虹吸水泵设有取水管，其水管深度略高于蓄水池底，且取水管进口都设有止回阀。

也可利用高低落差虹吸效应来实现节能效果。

利用建筑物屋面的高度使雨水具有势能，从而使满管流动时产生虹吸作用，在雨水连续流经雨水悬吊管转入雨水立管处管道产生最大负压。

屋面雨水在管内负压的抽吸作用下能以较高的流速被排至室外。

虹吸式屋面雨水排水系统由防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管组成。

虹吸式雨水排放系统形成虹吸,分波浪流、脉冲流(脉动流)、活塞流(拉拔流)、泡沫流(乳化流)、满管流等5 个阶段在降雨初期,雨水排水系统悬吊管内的雨水为非满管流，以波浪流和脉冲流为主，系统处于重力流状态。

随着雨量的增大则斗前水深逐步增大，水流逐步过渡到活塞流和泡沫流并间歇性地产生虹吸满管流流态，悬吊管内出现较明显的负压。

虹吸的形成使系统排水能力突然增大，斗前水深又会回落，系统重新回到重力流方式。

这种变换会来回持续一段时间，直到降雨量进一步增大，斗前水深趋向稳定，系统掺气量减少，最终形成稳定的虹吸满管流。

根据规范规定,重力流屋面雨水排水管系的悬吊管应按非满流设计,其充满度不宜大于0.8 ,管内流速不宜小于0.75 m/ s ,且坡度不宜小于0.5 % ,需要较大的悬吊管管径和坡降。

同时为了使在同一根雨水管上的各个雨水斗的雨水能够正常排放,因而限定一根雨水悬吊管的雨水斗的数量不得超过4 个,这也导致了雨水悬吊管和雨水立管数量的增加,同时增加了屋面荷载,也增加了工程的造价。

虹吸式屋面雨水排水系统,提高了排水能力,能迅速排除屋面雨水,减轻屋面荷载，减少屋面积水对建筑物屋顶结构的危害;悬吊管接入雨水斗的数量不受限制,节省了雨水立管;悬吊管不需做坡度,安装方便美观,在机电安装空间内始终只保持一个安装高度，便于机电综合协调;不需要设置检查口或清扫口(因为虹吸式雨水斗的设计可隔截垃圾及大颗粒状物质进入系统以及系统具有自洁功能) ;系统按虹吸式压力流计算可以减小选用管道的管径,工程实践证明可大量减少工程造价。

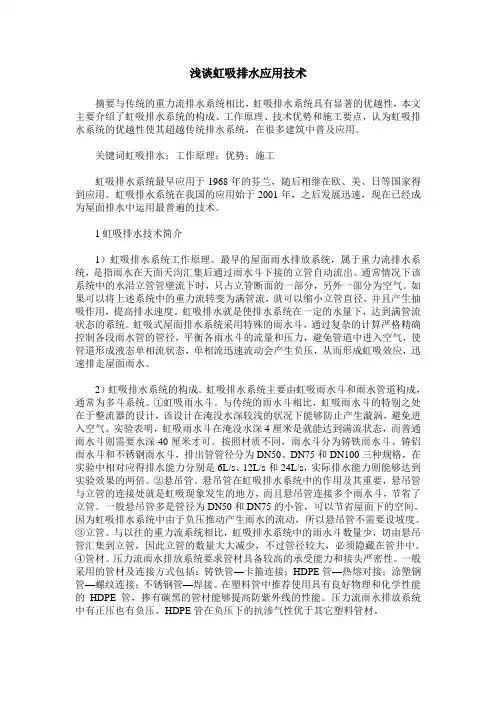

浅谈虹吸排水应用技术摘要与传统的重力流排水系统相比，虹吸排水系统具有显著的优越性，本文主要介绍了虹吸排水系统的构成、工作原理、技术优势和施工要点，认为虹吸排水系统的优越性使其超越传统排水系统，在很多建筑中普及应用。

关键词虹吸排水；工作原理；优势；施工虹吸排水系统最早应用于1968年的芬兰，随后相继在欧、美、日等国家得到应用。

虹吸排水系统在我国的应用始于2001年，之后发展迅速，现在已经成为屋面排水中运用最普遍的技术。

1虹吸排水技术简介1）虹吸排水系统工作原理。

最早的屋面雨水排放系统，属于重力流排水系统，是指雨水在天面天沟汇集后通过雨水斗下接的立管自动流出。

通常情况下该系统中的水沿立管管壁流下时，只占立管断面的一部分，另外一部分为空气。

如果可以将上述系统中的重力流转变为满管流，就可以缩小立管直径，并且产生抽吸作用，提高排水速度。

虹吸排水就是使排水系统在一定的水量下，达到满管流状态的系统。

虹吸式屋面排水系统采用特殊的雨水斗，通过复杂的计算严格精确控制各段雨水管的管径，平衡各雨水斗的流量和压力，避免管道中进入空气，使管道形成液态单相流状态，单相流迅速流动会产生负压，从而形成虹吸效应，迅速排走屋面雨水。

2）虹吸排水系统的构成。

虹吸排水系统主要由虹吸雨水斗和雨水管道构成，通常为多斗系统。

①虹吸雨水斗。

与传统的雨水斗相比，虹吸雨水斗的特别之处在于整流器的设计，该设计在淹没水深较浅的状况下能够防止产生漩涡，避免进入空气。

实验表明，虹吸雨水斗在淹没水深4厘米是就能达到满流状态，而普通雨水斗则需要水深40厘米才可。

按照材质不同，雨水斗分为铸铁雨水斗、铸铝雨水斗和不锈钢雨水斗，排出管管径分为DN50、DN75和DN100三种规格，在实验中相对应得排水能力分别是6L/s、12L/s和24L/s，实际排水能力则能够达到实验效果的两倍。

②悬吊管。

悬吊管在虹吸排水系统中的作用及其重要，悬吊管与立管的连接处就是虹吸现象发生的地方，而且悬吊管连接多个雨水斗，节省了立管。

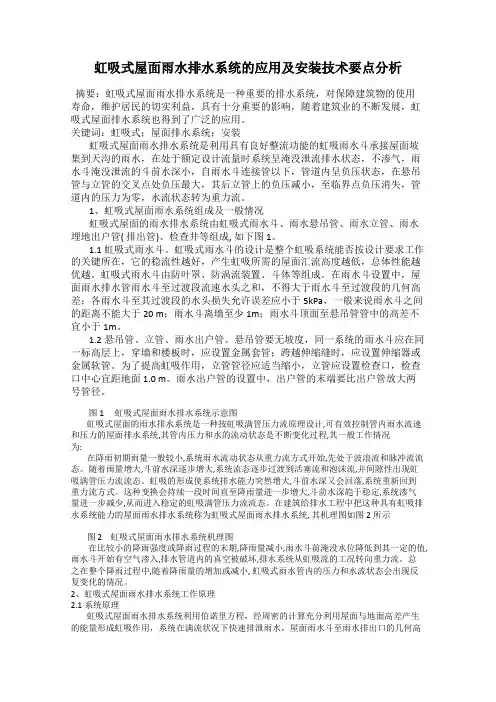

虹吸式屋面雨水排水系统的应用及安装技术要点分析摘要：虹吸式屋面雨水排水系统是一种重要的排水系统，对保障建筑物的使用寿命，维护居民的切实利益，具有十分重要的影响，随着建筑业的不断发展，虹吸式屋面排水系统也得到了广泛的应用。

关键词：虹吸式；屋面排水系统；安装虹吸式屋面雨水排水系统是利用具有良好整流功能的虹吸雨水斗承接屋面坡集到天沟的雨水，在处于额定设计流量时系统呈淹没泄流排水状态，不渗气，雨水斗淹没泄流的斗前水深小，自雨水斗连接管以下，管道内呈负压状态，在悬吊管与立管的交叉点处负压最大，其后立管上的负压减小，至临界点负压消失，管道内的压力为零，水流状态转为重力流。

1、虹吸式屋面雨水系统组成及一般情况虹吸式屋面的雨水排水系统由虹吸式雨水斗、雨水悬吊管、雨水立管、雨水埋地出户管( 排出管)、检查井等组成, 如下图 1。

1.1虹吸式雨水斗。

虹吸式雨水斗的设计是整个虹吸系统能否按设计要求工作的关键所在，它的稳流性越好，产生虹吸所需的屋面汇流高度越低，总体性能越优越。

虹吸式雨水斗由防叶罩、防涡流装置、斗体等组成。

在雨水斗设置中，屋面雨水排水管雨水斗至过渡段流速水头之和，不得大于雨水斗至过渡段的几何高差；各雨水斗至其过渡段的水头损失允许误差应小于5kPa，一般来说雨水斗之间的距离不能大于20 m；雨水斗离墙至少1m；雨水斗顶面至悬吊管管中的高差不宜小于1m。

1.2悬吊管、立管、雨水出户管。

悬吊管要无坡度，同一系统的雨水斗应在同一标高层上，穿墙和楼板时，应设置金属套管；跨越伸缩缝时，应设置伸缩器或金属软管。

为了提高虹吸作用，立管管径应适当缩小，立管应设置检查口，检查口中心宜距地面 1.0 m。

雨水出户管的设置中，出户管的末端要比出户管放大两号管径。

图1虹吸式屋面雨水排水系统示意图虹吸式屋面的雨水排水系统是一种按虹吸满管压力流原理设计,可有效控制管内雨水流速和压力的屋面排水系统,其管内压力和水的流动状态是不断变化过程,其一般工作情况为:在降雨初期雨量一般较小,系统雨水流动状态从重力流方式开始,先处于波浪流和脉冲流流态。

虹吸排水系统
虹吸排水系统就是：屋面虹吸雨水排放系统。

虹吸排水，全称为屋面虹吸雨水排放系统，是利用伯努利方程进行排水管道内压力计算，通过管道、管配件的管径变化从而改变排水管道内的压力变化，形成满管流，在压力的作用下快速排水的系统。

适用领域：
大型厂房：屋面檐高在4米以上，并存在内天沟，天沟长度在30米以上，厂房内部不允许有落水管。

大型公共建筑：如图书馆，体育场馆，机场候机楼，火车站站房和站台无柱雨棚，大型商场，裙楼，以及排水管可能影响建筑美观的场合。

不适宜场合：
汇水点的总水头低于3米而且天沟较长的建筑，水平管内无法形成足够的动力，起不到明显的虹吸作用。

住宅建筑的顶层没有布置尾管的足够空间，而且水平管内的流水噪声影响用户休息，加之住宅屋面面积不大，采用虹吸屋面排水需要慎重考虑。

关于虹吸排水系统，你必须知道的虹吸排水系统是建筑物给排水系统的重要组成部分，它的目标是准时排解降落在建筑物屋面的雨水、雪水，避让形成屋顶积水对屋顶造成威逼，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。

虹吸排水系统的特征是横管不设坡度的状况下，形成满管流，以极快的速度排清屋面的积水。

虹吸排水系统主要部件有虹吸排水管道和雨水斗构成。

虹吸排水系统与传统重力排水系统的区分虹吸排水特征：1、只要满意计算要求，单系统所带雨水斗个数不限；2、雨水斗流量大，气水分流，排水速度快效果好；3、悬吊管呈水平状态，无需做任何坡度，施工便利；4、立管管径小，数量少，便于装修；5、埋地管少，地面开挖工作量小，有效缩短工期；传统重力排水特征：1、单系统所带雨水斗个数受限；2、雨水斗流量小，气水合流，排水效果差；3、立管管径大，数量多，交叉施工易打架；4、埋地管多，土建工作量大，地沟易返水组成部分1、雨水斗用于虹吸式屋面雨水排水系统的雨水斗。

它具有气水分别、防涡流等功能。

其斗前水深可有效掌握，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压力流。

一般来说，雨水斗的设计是整个虹吸系统的能否按设计要求工作的关键所在之一，它的稳流性越好，产生虹吸所需的屋面汇水高度越低，总体性能就越优越。

标准型的雨水斗，它是由雨水斗底座（PE材料），碟片（ASA），格栅顶盖(PE)组成。

其它依据需要可供应通用型的绝缘底座，固定件，法兰片，焊接片，防火爱护帽，微型加热电圈等配件。

雨水斗额定流量分12L/s 、25L/s、40L/s、60L/s和72L/s等，最常用的为25L/s和40L/s两种额定流量的雨水斗。

压力流(虹吸式)雨水斗材质为HDPE、铸铁或不锈钢。

其各部分有不同的结构功能。

雨水斗置于屋面层中，上部盖有进水格栅。

降雨过程中，雨水利用格栅盖侧面进入雨水斗，当屋面汇水达到肯定高度时，雨水斗内的反涡流装置将阻挡空气从外界进入同时消退涡流状态，使雨水平稳地沉没泄流进入排水管。

高层建筑屋面雨水排水系统设计分析摘要: 随着近年来我国经济和社会的快速发展，建筑屋面的造型千姿百态丰富多彩，各种大面积的场馆、现代工业厂房在全国各地大量兴建，这些建筑往往气势宏伟、美观实用，但随之也带来了大或超大屋面雨水排水系统设计的问题。

此前，我国的屋面排水系统按重力流设计，但是，重力流雨水排水系统受其水力特性的限制，已经不能适应这些工程的需要。

文章分析了压力流(虹吸式)屋面雨水排水系统设计中，对建筑类型、管材、系统余量、天沟、溢流等方面应注意的问题。

关键词:屋面雨水排水系统；压力流(虹吸式);管材；天沟；溢流abstract: in recent years, with the country’s economic and social development, building the modelling of roofing appearance condition rich and colorful, all kinds of area of the venues, modern industrial workshop in a large building all over the country, these buildings often magnificent, beautiful and practical, but it also brings great or large roof rainwater drainage system design problem. earlier, china’s roof drainage system by gravity flow design, but, gravity flow rainwater drainage system by the hydraulic characteristics of limits, already can not adapt to the need of the project. this paper analyzes the pressure flow (siphontype) roof rainwater drainage system design, the architecture type, pipes, system allowance, overflow, etc, gutter problems that should be paid attention to.keywords: roof rainwater drainage system; pressure flow (siphon type); pipe; class; overflow前言虹吸式屋面雨水排放系统，利用屋面与地面之间的势能，屋面雨水在管道内负压的抽吸作用下以较高的流速排至室外。

钢柱内虹吸雨水管道施工工法一、前言钢柱内虹吸雨水管道施工工法是一种将雨水管道安装在钢柱内部的高效节能的雨水收集系统。

该工法能够最大限度地利用钢柱的空间，实现雨水的收集、存储和利用，降低雨水排放对城市环境的影响。

二、工法特点1. 空间利用率高：钢柱作为管道的支撑，在不占用地面空间的情况下，将雨水管道安置在柱子内部，大大提高了空间的利用效率。

2. 地表绿化：钢柱内虹吸雨水管道工法可以有效减少地面排水系统对绿化空间的占用，提高城市空间的绿色率。

3. 节能环保：通过收集、净化和利用雨水，可以减少对城市自来水的需求，降低能源消耗和二氧化碳排放，实现可持续发展。

4. 结构稳定：通过固定钢柱与管道的连接，可以确保整个系统的稳定性和结构的安全性。

5. 施工简便：钢柱内虹吸雨水管道的施工过程相对简单，工期短，不需要占用大面积的施工场地，减少了施工对周边环境的影响。

三、适应范围钢柱内虹吸雨水管道施工工法适用于各类建筑物的雨水收集系统，尤其适合高层建筑、办公楼、商业综合体等场所。

同时，也可以应用于城市街道、广场等公共空间。

四、工艺原理钢柱内虹吸雨水管道施工工法的原理是利用管道内的虹吸效应实现雨水的自流式收集和运输。

具体工艺包括以下几个方面：1. 钢柱与建筑结构的连接：在建筑结构的初步设计中，预留合适的空间以容纳雨水管道。

钢柱与建筑结构的连接是保证系统稳定性的关键。

2. 管道安装：在钢柱内安装雨水管道，保证管道的通畅，并与建筑物的排水系统相连接。

3. 雨水收集设备安装：在钢柱顶部设置收集雨水的设备，如过滤器和集水器等。

4. 水质净化：通过设置净化装置，去除雨水中的杂质和污染物，确保收集到的雨水达到可再利用的标准。

5. 储水设备安装：在钢柱底部设置储水设备，以便将收集到的雨水存储起来，保证持续供水。

6. 雨水利用：将储存的雨水用于绿化、冲厕、消防等方面，实现雨水的合理利用。

五、施工工艺1. 钢柱与建筑结构的连接：根据钢柱的位置和建筑结构的设计，采用安全可靠的连接方式将钢柱与建筑结构连接起来。

目前!随着虹吸式屋面雨水排放系统的原理为广大工程设计人员所理解!特别是其泄流量大"耗材少"建筑空间节省和减少开挖等优点被人发现和接受!虹吸式屋面雨水排放系统在建筑工程中得到迅速推广#福建师范大学综合体育馆就是虹吸式屋面雨水排放系统成功应用偶例$本文结合福建师范大学综合体育馆的工程实践!主要阐述虹吸式屋面雨水排放系统施工技术$!"特点及技术优势福建师范大学综合体育馆屋面采用网架结构#铝钢板屋面$屋面面积为%&’&()$按常规需要安设)*根+,!&&的排水管才能解决屋面排水问题$采用虹吸式屋面雨水排放系统后!只用了-根+,!%&.+/0管!不但解决了屋面排水问题!而且很好地解决了排水管网与外观造型之间的矛盾$虹吸式屋面雨水排放系统与常规雨水排放相比!至少有以下几大优点% &!’虹吸式雨水斗采用机械固定!可确保雨水斗与屋面连接的密封性(铝合金雨水斗".+/0雨水斗"不锈钢雨水斗具有耐腐蚀!安装时无需做防锈处理$&)’虹吸式屋面雨水排放系统采用虹吸式雨水斗!排水能力大为提高(在符合水力计算条件下!接入悬吊管的雨水斗个数可不受限制!减少立管和埋地管数量$&1’系统按有压流计算!可减少管道管径!流速增加!有利提高管道自洁能力$&*’悬吊管不需坡度!安装方便"美观$&%’适用于各种结构的建筑工程屋面排水!尤其适宜建筑物内有立管和地面下管道多"不宜设管井的场所"大跨度"大屋面$)"工作原理虹吸式屋面雨水排放系统由虹吸式雨水斗"雨水悬吊管"雨水滋养管"埋地管"雨水排出管及管件"固定件组成&如图!’$虹吸式屋面雨水排放系统的原理是虹吸式屋面雨水排放系统在设计降雨强度下雨水斗不掺入空气!雨水斗在屋面天沟水深达到一定的深度时实现气水分离$利用建筑物屋面的高度和雨水所具有的势能!在雨水连续流过悬吊管"立管下泻时形成虹吸作用!并在管道内形成最大负压!从而形成虹吸状态!使整个管道呈现满流!实现迅速"高效的排水功能$1"施工步骤施工准备配合土建主体预留预埋工作支架制作"安装屋面雨水斗安装管道安装&悬吊管"立管安装"埋地管安装’系统灌水"通水试验交工验收*"施工要点*2!"施工准备施工前!我们对图纸进行认真会审!对图纸中未明确的或与建筑"结构有矛盾处及时提交设计"监理"业主一同协商!并请虹吸雨水斗厂家一起解决$在管道穿过楼板处预留孔洞$在屋面结构施工时!配合钢构施工!预留好符合雨水斗安装孔洞或直接将雨水斗安装在屋面天沟中!预埋时留出屋面找平层厚度$按水施图预留位置$*2)"支架及固定件安装师大体育馆在该系统中应用的支架为厂家配套的成品支架!按国标3!-!制作"热镀锌"内有橡胶垫$按管道为.+/0管选用$在支架及固定件安装时!应满足以下要求%王水木&中建七局三公司1%&&&1’卢达洲&省建设科技发展促进中心1%&&&!’虹吸式屋面雨水排放系统施工技术4提要5""本文通过福建师范大学综合体育馆的工程实践!主要介绍虹吸式屋面雨水排放系统的施工技术4关键词5""虹吸式屋面雨水排放系统(施工技术6789:;<9=>?@A8>BC<D(EF9>AF9:CBD<E>9@E><CF89:D<9ACF>9E<@FCGCHI>CJ>8IK@CFA<>:CCJ>B:;AF;HE>8I89E(>7;8EB>CF>9@E><CF89:D<9ACF>CJ>9@E>HI(> CJ>LDMA;F>FC:(;G>NFAOE:8A9I2PEIQ C:B8="<CF89:D<9ACF"9E<@FCGCHI"CJ"8IK@CFA<":CCJ"B:;AF;HE"8I89E(R"<CF89:D<9ACF"9E<@FCGCHI收稿日期%)&&*S!)S&)图!""虹吸式雨水系统原理图给排水与建筑电气福建建设科技)&&%2,C21*%!!"支架安装时设置固定件#固定件要承受满流管道的重量及高速水流所产生的冲击力$对"#$%管道系统#固定件要考虑管道热胀冷缩时产生的轴向应力$!&"固定件根据"#$%管材要求设置#位置准确%埋设平整#与管道接触应紧密#不损伤管道$!’"固定件采用与虹吸式屋面雨水排放系统配套的专用管道固定系统$固定件内外层镀锌#使其使用寿命不低于虹吸式屋面雨水排放系统的使用寿命$!("管道支吊架固定在建筑承重结构上#埋设牢固$!)""*$%悬吊管采用方形钢导管固定$方形钢导管的尺寸符合表+的要求$方形导管沿"*$%悬吊管悬挂在建筑物结构上#"*$%悬吊管采用导向管卡和锚固管卡连接在方形钢导管上$表+,,方形钢导管尺寸!-""*$%悬吊管的固定支架一般设置在横管的始端%末端和&三通’的两端及支管处(当"*$%悬吊管管径大于*.&)/时每个固定点采用两个锚固管卡$!0""*$%立管的锚固管卡间距最大为)1#导向管卡间距最大为+)倍管外径(当虹吸式雨水斗的下端与悬吊管距离大于等于0)211时#在方形钢导管上或悬吊管上增加两个侧向管卡$!3"虹吸式屋面雨水排放系统的管道固定装置包括与管道平行的方形钢导轨%管道与方形钢导轨间的连接管卡4根据不同的管径#每隔253至+5-米布置管卡6%用于固定钢导轨的吊架!吊架每隔&5)米安装"及镀锌角钢$!7"钢管支%吊架间距)横管不大于表&的要求#立管应!81$当层高小于或等于(1时#立管宜安装+个支架$钢管沟槽式接口%铸铁管不锈钢卡箍连接接口的支吊架位置靠近接口#且不得妨碍接口拆装$表&9,钢管管道支架最大间距!!2"铸铁管支吊架间距)横架不大于:1#立管不大于;1$当层高小于或等于(1时#立管道安装+个支架$ (5;,雨水斗安装师大体育馆雨水斗采用铝合金虹吸式雨水斗#由雨水斗座%双面自粘胶圈%卷材压环%雨水整流栅%空气挡板%防叶罩组成$直接把雨水斗座固定在不锈钢雨水天沟中#每个系统的三个雨水斗在同一水平线上$(5;5+,虹吸式雨水斗安装时要注意事项)!+"虹吸式雨水斗斗体材质一般可采用铸铁%铝合金钢%不锈钢%高密度聚乙烯4"*$%6和聚丙烯4$$6(并带有防涡流装置!如图:%;"$!:"设置于屋面上的虹吸式雨水斗其接触片材质应和屋面防水材料相对应$对于采用沥青作为防水材料的屋面可采用不锈钢的接触片$设置于天沟内的虹吸式雨水斗应带连接片#连接片材质应根据天沟材质确定$雨水斗与屋面或天沟应可靠连接%密封$!;"平屋顶至少布置+<:个紧急溢流口#带檐沟的屋顶每边都需布置紧急溢流口$!("若主立管直径小于等于)-11#雨水斗顶面至系统出口的垂直距离至少为;米(若主立管直径大于等于7211#雨水斗顶面至系统出口的垂直距离至少为)米$!)"虹吸式雨水斗应设置在屋面或天沟的最低点#每个汇水区域的雨水斗数量不应少于:个#两个雨水斗之间的间距不超过:21$雨水斗距屋面边缘的距离不小于+1#且不大于+21$!-"虹吸式雨水斗带有格栅#格栅间隙形状可以是孔状或细槽状#-11!孔状间隙口直径!+)11$!0"系统接多个虹吸式雨水斗时#雨水斗排水连接管要接在悬吊管上#不能直接接在雨水立管的顶部$接入同一悬吊管的虹吸式雨水斗宜在同一屋面标高$!3"天沟起点深度应根据屋面的汇水面积%坡度及虹吸式雨水斗的斗前水深确定$天沟坡度不小于2522;$雨水斗内不得有杂物#密封膏要清理干净以免堵塞$!7"安装在钢板或不锈钢板天沟!檐沟"内的雨水斗#可采用氩焊与天沟4檐沟6焊接连接$雨水斗与雨水管道连接时#若材质不同#可采用法兰转接或不锈钢卡箍连接!如图("$"*$%管外径方形钢导管尺寸*.(2=*.:22;2>;2*.:)2?*.;+)(2>-2公称直径4116*.)2*.02*.32*.+22*.+:)*.+)2*.:22*.:)2*.;22最大间距416)---5)0375)+++:图:99铸铁!@A"%铸铝!@B"有压流!虹吸式"雨水斗图899不锈钢!@C"有压流!虹吸式"雨水斗给排水与建筑电气福建建设科技D22)5.E58(-图!"#$%&’现浇钢筋混凝土屋面雨水斗安装!如图!"雨水斗安装要在屋面防水施工完成后#安装时旋掉保护螺丝#将表面清洗干净#安装上雨水斗配套的螺杆#装上密封胶圈$雨水斗的进水口高度要保证天沟内雨水能通过雨水斗排净且雨水斗要水平安装$屋面铺设柔性防水卷材时将卷材在螺杆位置处钻孔$用螺帽将卷材压环#空气挡板%雨水整流栅固定在雨水斗座上$根据要求调节好空气挡板上部的调节螺杆并固定螺杆$若为混凝土结构屋面#宜在雨水斗周围铺设()&’*长宽各()+%厚!,))%直径大于(&))的卵石$ "%"-雨水系统采用./01管#电熔连接安装时按以下要求进行&!("雨水管道按设计要求的位置安装#悬吊管不设坡度$在立管上按要求设置检查口#检查口中心距地面(%2)$立管与横管的连接采用"!3三通$悬吊管与立管%立管与排出管的连接弯头应采用&个"!4弯头或5!"/的627弯头$./01管道穿墙%楼板或防火分区时应按设计要求设置阻火圈或防火套管$管道穿过墙壁和楼板按要求设置金属或塑料套管#按规范要求设置$!8"管道及雨水斗的敞开口要有封堵措施$!""用于同一系统的管材和管件及虹吸式雨水斗的连接管应采用相同材质的材料$当采用铸铁管%钢管9镀锌钢管%不锈钢管+时#除连接方式!法兰连接%沟槽式连接螺纹连接和卡箍连接"不同外#其余均可参照以上做法$"%!’雨水系统在安装埋地管时按以下要求进行&!("埋地雨水管的埋没深度应在冰冻线以下#要考虑管道上部的荷载$!&"./01管铺设在一般土质的管沟内铺一层厚度不小于(,,))的砂垫层#在穿入检查井与井壁接触的管端部位涂刷二道沾结剂#并铺上粗砂#用水泥砂浆砌入#防止漏水#雨水立管的底部弯管处应设砼支墩或采取牢固的固定措施$!8"铸铁管可直接铺设在未经扰动的原土地基上#当不符合要求时#在管沟底部应铺设厚度不小于(,,))的砂垫层$"%:’灌水%通水试验!("埋地管道隐蔽前必须做灌水试验#试验合格后方可隐蔽$!&"雨水斗安装好后必须对屋顶或天沟做灌水试验$雨水斗周围屋面或天沟应不渗漏#为合格$!8"雨水系统安装完必须做灌水试验$灌水高度必须到每个系统上部的雨水斗$高层建筑灌水可分段进行$ !""雨水主%立管%水平管及干管均应做通水试验#排水应畅通无堵塞$!’结束语!("安装质量安装质量应符合’建筑给排水与采暖卫生施工质量验收规范(!;<!22&"8=&,,8"的要求$!&"雨水斗雨水斗安装位置应符合设计要求#雨水斗边缘与屋面之间连接处应密闭#每个系统中接入的雨水斗应在统一水平位置#不同材质的雨水斗应与不同材质的屋面相结合选用$!8"固定件雨水管的固定件应牢固可靠#固定支架应设置在承重结构上)支架的间距要符合要求)注意./01管的热胀冷缩$ !""系统的密封性雨水系统安装好后#必须做好灌水试验%通水试验#且合格以保证系统具有良好的密封性$!!"埋地管埋地排出管与雨水井!或雨水沟"连接段应放大二级#以便减小雨水流速#不致冲坏与之相连的雨水井!或雨水沟")在立管与埋地排出管连接处应埋设牢固的支墩$图"给排水与建筑电气福建建设科技&,,!%>?%8 "@。
