涨学问，给水排水|虹吸雨水排水原理形成原理：利用屋面与地面高差产生的能量，在屋面积水达到肯定高度时，使得管道内不进入空气，以满管流状态（即虹吸状态）排水时产生负压，管道内形成抽吸作用将雨水快速排掉。
实现：基于形成原理，利用“伯努利”方程，经过缜密计算，有效掌控和平衡管道内雨水的流速、压力，使得雨水管道在短时间内达到满管流状态（即虹吸状态），快速将雨水排出室外。
一、虹吸排水系统原理虹吸屋面雨水排放系统采纳特别设计的雨水斗，使雨水在很浅的天沟水深下，即可在管道中形成满流状态。
利用建筑物的高度和落水具有的势能，在管道中造成局部真空，使雨水斗及水平管内的水流获得附加的压力而形成虹吸现象。
利用虹吸作用，极大地加速水在排水管内的流速，快速排放屋面雨水。
二、虹吸排水系统构成虹吸式屋面雨水排水系统由防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管、45度弯头、偏心异径短束节、Y型顺水三通以及一些辅料构成（管道设计必需充足当地国家规范并能防范正、负压力的管道系统均可用于虹吸系统排水管道。
比如ABS、PVC、HDPE、PP、铜管、钢管和铸铁管都大量成功地用于UV系统）。
三、虹吸排水系统演示降雨初期，雨量一般较小，悬吊管内是一有自由液面的波浪流→→随着降雨量的加添，管内渐渐呈现脉动流，拔拉流→→降雨量再增大，系统显现间歇式虹吸现象,显现满管气泡流和满管汽水混合流,并渐渐趋于稳定→→降雨量进一步增大，系统达到设计状态，显现水的单向流状态,稳定且全面的系统虹吸形成；实在形成的图如下：↓↓↓↓↓↓四、虹吸排水系统的优势传统重力排水系统：横管需要肯定坡度立管较多，影响美观管道和配件使用量大，使用寿命较短大范围的地面开挖工作，现场施工量大，后期装修费用较高。
虹吸雨水排放系统：横管不需要坡度、管径较小，便于建筑处理、削减立管和雨水斗数量、系统寿命长、最小的地面开挖工作，雨水井少、施工简单快捷、可节省大量装修费用。
五、虹吸排水与重力排水的比较传统重力式雨水排放系统是利用雨水本身重力作用，由屋面雨水斗需经过排水系统自流排放。
2024年建筑给排水施工中的虹吸式雨水排水技术分析一、虹吸式雨水排水技术的原理虹吸式雨水排水技术利用管道内的真空和虹吸效应实现雨水的自然流动。
当雨水进入下水道时，由于下水道的高度低于地表，水会顺势流入。
在下水道内，由于水流的运动，会在管道内部形成真空，进而形成虹吸效应。
虹吸效应使得雨水在管道内产生高速流动，从而快速排放至更低的排水管道中。
这种排水方式无需外部动力辅助，实现了自动排水。
二、虹吸式雨水排水技术的特点自动排水：虹吸式雨水排水技术无需外部动力设备，依靠虹吸效应实现雨水的自动排放。
这大大简化了排水系统的设计和施工，降低了维护成本。
高效排水：虹吸式排水技术能够有效地提升排水速度，减少积水时间。
在降雨过程中，由于连续不断的虹吸作用，整个系统能够快速排放屋顶上的雨水，避免了因积水而引发的地基沉降等问题。
无噪音排水：传统的排水方式往往需要使用水泵等设备，这些设备在运行过程中会产生噪音，影响居住环境的舒适度。
而虹吸式排水技术无需借助机械设备，因此排水过程中无噪音产生，提升了居住环境的舒适度。
维护成本低：虹吸式雨水排水系统不易堵塞，且易于清洗和维护。
由于其设计原理使得水流速度快，不易产生淤积，从而降低了维护成本。
节能环保：虹吸式雨水排水系统无需水泵等动力设备，节省了能源消耗。
同时，它能够将雨水快速排入地下管道，减少了水资源的浪费和环境污染。
三、虹吸式雨水排水技术在建筑给排水施工中的应用虹吸式雨水排水技术适用于各种建筑物的排水系统设计，如商业建筑、住宅小区、工业园区等。
它可以应用于屋顶排水、阳台排水、花园排水等多个领域。
在屋顶排水系统中，虹吸式雨水排水技术能够快速将雨水从屋顶排出，防止雨水滞留在屋顶导致渗漏等问题。
同时，由于虹吸式排水技术的自动排水特点，无需人工干预，降低了维护成本。
在阳台和花园排水系统中，虹吸式雨水排水技术同样具有优势。
阳台和花园往往存在积水问题，传统的排水方式难以有效解决。
而虹吸式雨水排水技术能够快速将积水排出，保持阳台和花园的干燥。
虹吸式屋面雨水排水系统全面认识目录、系统定义 (1)二、系统组成 (1)2.1、虹吸雨水斗 (2)2.2、连接管 (2)2.3、悬吊管 (3)三、系统原理 (3)3.1、认识虹吸 (3)3.2、虹吸式屋面雨水系统原理 (3)四、系统优点 (5)4.1、有效水流量 (5)4.2、小直径，使用的管子少并且不需维护 (5)4.3、节水和环保 (6)4.4、节省空间 (6)五、系统设置要求 (7)5.1 一般规定 (7)5.2天沟设置 (8)5.3虹吸雨水斗设置 (8)5.4管道设置 (9)5.5消能措施设置 (10)5.6 溢流设置 (11)六、管材、管件和固定件 (13)6.1 管材选择 (13)6.2 管件 (13)6.2 固定件 (13)一、系统定义虹吸式屋面雨水系统是一种按虹吸满管压力流原理设计、可有效控制管内雨水压力和流速的屋面雨水排水系统。
它具有排水能力强、用材省、水平管道不需设坡度、安装空间小等特点，特别适用于公共建筑或工业建筑的大型屋面。
虹吸式屋面雨水系统的概念1968 年首次在欧洲提出，1972 年在确典建成首个商业化的虹吸式屋而用水系统.二、系统组成虹吸式屋面雨水系统应由虹吸雨水斗、管道（连接管、悬吊管、立管、排出管）、管件和固定件组成。
2.1、虹吸雨水斗用于虹吸式屋面雨水系统的雨水斗，具有气水分离、防涡流等功能。
其斗前 水深可通过计算控制，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压 力流。
O O 虫丰锈斜带水斗如吸出水斗的粗咸给构川2.2、连接管虹吸雨水斗至悬吊管的连接短管。
通过改变连接管的管径、长度，可调节雨 水斗的进水量和系统的阻力2.3、悬吊管悬吊在屋架、楼板和梁下或架空在柱上的与连接管相连的雨水横管3.1、认识虹吸虹吸现象在日常生活中随处可见。
如图所示，我们用两根手指来堵住一个内 部充满水的塑料管的两端并把它们分开放进鱼缸和杯中。
在我们不堵住两端时， 我们会看到在鱼缸和杯子之间有个高度差 hl 。
一、虹吸式屋面雨水排水系统的工作原理虹吸式屋面雨水排水系统和重力式屋面雨水排水系统均由雨水斗、雨水悬吊管、雨水立管、雨水埋地管组成，但因为系统的工作原理完全不同，在二种不同水力条件下工作，因此系统中各部件的功能要求是不一样的，系统也有其相应的一套计算方法。
虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。
雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。
采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，屋面雨水的排水过程是一个虹吸排水过程。
所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。
虹吸式屋面排水系统的管道在设计降雨强度下呈负压，管材的选用应考虑承受负压的能力但在比较小的降雨强度或降雨过程的末期，降雨量减Px=Δhx·ρ·g－Vx2·ρ/2－Σ（L·R＋Z）R=λ·L/Dj·v2/2gΔP=hver·ρ·g－Σ（L·R＋Z）小，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。
虹吸式屋面雨水排水系统管道内设计状态下的压力分布与一般的重力式屋面雨水排水系统有明显的区别。
虹吸式屋面雨水排水系统自雨水斗连接管以下，管道内呈负压，在悬吊管与立管的交叉点处负压最大，其后立管上的负压减小，至临界点负压消失，管道内的压力为零，水流状态转为重力流。
从上面的分析可以得出，雨水斗的进水水面至临界总高度是有效作用高度，在设计计算中应充分利用；另一方面对雨水斗至悬吊管的末端的总水头损失应有所限制，以控制悬吊管末端的最大负压值。
二、虹吸式雨水斗的技术特性1.虹吸式雨水斗的基本结构虹吸式雨水斗有DN50～DN150等多种规格，能够满足工程的实际要求，其材质有铸铁、铝合金钢、不锈钢、高密度聚乙烯（HDPE）、聚丙烯（PP），下沉的雨水斗置于屋面层中，上部设有进水格栅。
虹吸雨水排水原理最近在研究虹吸雨水排水原理，发现了一些有趣的东西，今天就来和大家好好聊聊。
你们有没有注意到，小时候我们用吸管喝饮料的时候，如果把吸管里先灌满饮料，然后再把吸管一端放到杯子里的饮料底部，另一端低于杯中的饮料面，饮料就会源源不断地流出来。
这就有点像虹吸雨水排水的感觉呢。
虹吸雨水排水系统，核心就在于利用了虹吸现象。
简单说呢，就是在一个倒U形的管道中，两头有着不同的水位高度差。
想象这就像一个小山坡，水总是想从高处往低处流。
在虹吸系统里，当管道里充满水之后，进水口的水在重力和大气压力的作用下，往出水口流。
这里的大气压力就像是一只无形的大手在帮忙“推”。
而且，因为出水口比进水口低，水一旦开始流动，在管道里就会形成一种连续流动的状态，就好像小朋友们玩的滑滑梯，一旦滑下去了，一个接一个就很顺畅。
老实说，我一开始也不明白，这个虹吸现象怎么就能在雨水排水中发挥这么大的作用呢？这就要说到虹吸雨水排水系统的构造了。
整个系统有特殊设计的雨水斗，它像一个小漏斗一样收集雨水，这个雨水斗就像一个很聪明的守门员，既能让雨水顺利流进管道，又能防止空气大量进入这里面还有些原理涉及水力计算啥的（这就比较专业了，我理解得也不是特别透彻，感觉像数学里复杂的公式题，总之就是很精确地控制水流相关的一些系数计算）。
实际应用案例可不少，像一些大型的建筑屋面，体育馆之类的。
这种大面积的屋面排水，如果采用普通排水，可能就会有积水或者排水速度慢的问题。
用虹吸雨水排水系统呢，就能够快速有效地把雨水排走，避免屋面承受太大的雨水重量。
不过这里也要注意哦，虹吸系统的管道安装需要有一定的倾斜度要求，就像轨道一样，要有合理的角度，这样才能保证水流顺畅，一旦管道被堵住或者坡度不对，那这个虹吸现象可就实现不了啦，就像滑梯中间被堵住，东西就滑不下去了。
说到这里，你可能会问，虹吸现象在生活中还有别的用处吗？其实我觉得还有很多没有被大家发现的应用场景，大家不妨一起讨论下。
虹吸式屋面雨水排水技术规程2015版摘要：1.虹吸式屋面雨水排水系统概述2.虹吸式屋面雨水排水系统技术规程的主要内容3.虹吸式屋面雨水排水系统的优势与应用4.虹吸式屋面雨水排水系统的设计与安装5.虹吸式屋面雨水排水系统的发展与展望正文：一、虹吸式屋面雨水排水系统概述虹吸式屋面雨水排水系统是一种利用建筑物高差造成的势能原理工作的排水系统。
该系统主要由雨水斗、悬吊管、虹吸管和出水口等组成，可以实现雨水从屋面高效地排至地面。
在我国，虹吸式屋面雨水排水系统技术规程（CECS 183:2015）对这一领域的技术要求和标准进行了详细的规定。
二、虹吸式屋面雨水排水系统技术规程的主要内容虹吸式屋面雨水排水系统技术规程（CECS 183:2015）主要从以下几个方面对虹吸式屋面雨水排水系统进行了规定：1.术语和定义：规程对虹吸式屋面雨水排水系统中的相关术语进行了定义，以便于各方准确理解相关概念。
2.设计基本原则：规程对虹吸式屋面雨水排水系统的设计基本原则进行了明确，包括安全、可靠、经济、合理等方面。
3.设计要求：规程对虹吸式屋面雨水排水系统的设计要求进行了详细规定，包括雨水斗、悬吊管、虹吸管、出水口等各个组成部分的选型、布置、尺寸等方面。
4.材料和构造：规程对虹吸式屋面雨水排水系统所使用的材料和构造进行了规定，以确保系统的稳定性和耐久性。
5.施工和验收：规程对虹吸式屋面雨水排水系统的施工方法和验收标准进行了详细规定，以保证系统的安全运行。
三、虹吸式屋面雨水排水系统的优势与应用虹吸式屋面雨水排水系统具有以下优势：1.悬吊管无需坡度敷设，节省安装空间。
2.管道具有自洁能力，减少管道堵塞的可能性。
3.使用寿命更长，降低了系统维护成本。
4.需要较小的管径，减少了建筑空间的占用。
因此，虹吸式屋面雨水排水系统广泛应用于各类建筑的屋面雨水排放，特别是大面积平屋顶结构。
四、虹吸式屋面雨水排水系统的设计与安装在设计虹吸式屋面雨水排水系统时，需要根据建筑物的屋面面积、地形、气候等因素进行综合考虑，选择合适的雨水斗、悬吊管、虹吸管和出水口等组成部分。
虹吸式屋面雨水排水技术规程2015一、虹吸式屋面雨水排水技术概述虹吸式屋面雨水排水技术是一种新型的排水方式，它利用虹吸原理，在排水管道中形成负压，使雨水迅速排出。
该技术在2015年颁布的《虹吸式屋面雨水排水技术规程》中得到了详细的规定和阐述。
相较于传统的重力排水方式，虹吸式排水具有更高的排水效率和更好的节能效果。
二、虹吸式排水系统的组成及工作原理虹吸式排水系统主要由排水管道、汇水区、溢流装置、压力补偿装置等组成。
当雨水汇入汇水区后，通过排水管道内的气室与大气相连，形成虹吸效应。
在负压作用下，雨水迅速排出，确保屋面不受雨水侵蚀。
三、虹吸式排水系统的优势与应用范围虹吸式排水系统具有以下优势：1.排水速度快，减少雨水在屋面的停留时间；2.节能效果显著，降低排水泵的运行频率；3.结构紧凑，占地面积小；4.系统可靠，维护成本低。
应用范围：1.各类建筑的屋面雨水排水；2.高层建筑、大型场馆等场合的排水；3.易受雨水侵蚀的建筑物，如桥梁、隧道等。
四、虹吸式排水工程的设计与施工要求1.设计要点：（1）合理选材，确保排水系统的耐久性和抗老化性能；（2）根据工程特点，确定排水系统的规模和布局；（3）考虑排水管道的高度、坡度、长度等因素，确保虹吸效应的稳定；（4）设置溢流装置，防止管道爆裂和设备损坏。
2.施工要求：（1）严格按照设计图纸进行施工；（2）确保排水管道系统的密封性，防止渗漏；（3）安装压力补偿装置，保证管道在排水过程中的稳定性；（4）定期检查和维护，确保系统正常运行。
五、虹吸式排水系统的维护与管理1.定期检查排水管道、设备及附件的完好状况；2.保持排水管道畅通，防止杂物堵塞；3.对易损部件进行定期更换，确保系统运行稳定；4.定期清理汇水区，降低泥沙等杂质的影响；5.制定应急预案，应对突发情况。
六、相关规范与标准《虹吸式屋面雨水排水技术规程》（2015年版）对虹吸式排水系统的设计、施工、验收及运行维护等方面进行了详细的规定。
虹吸雨水系统原理
虹吸雨水系统是一种利用虹吸原理将雨水收集并引导到需要的地方的系统。
该系统主要由雨水收集设备、管道网络和使用设备组成。
雨水收集设备通常是屋顶、地面或其他类似的表面，通过特殊的构造使得雨水能够自然流入系统。
收集设备上通常会设置集水沟或者漏斗，用来收集雨水并将其导入管道网络。
管道网络是整个系统的核心部分。
它由一系列的管道和附件组成，用来将收集到的雨水从收集设备输送到使用设备。
该网络通常会设置斜坡，以便让雨水能够自然流动。
在需要的位置，还会设置过滤设备，用来去除雨水中的杂质和污染物。
此外，管道网络中还会设置空气防倒装装置，以防止污水倒灌到系统中。
使用设备是系统中雨水利用的终端设备。
它可以是冲洗马桶、浇灌花园、清洗地面等。
在使用设备上通常会设置水泵，用来增加水压，确保雨水能够顺利到达使用地点。
虹吸雨水系统的原理就是利用虹吸效应，通过管道中的压力差和重力作用，使得雨水能够自然地流动和输送。
当雨水收集设备收集到雨水时，由于重力的作用，雨水会自然地流入管道。
而在管道的下方，由于虹吸原理的作用，管道中的压力降低，使得雨水能够被吸引上升，然后流向下一个较低的位置。
整个过程会持续进行，直到雨水流向使用设备为止。
通过虹吸雨水系统，能够有效地收集和利用雨水资源，减轻城市排水系统的负担，达到节约用水资源的目的。
此外，虹吸雨水系统还可以降低雨水流入地下水和水体中的污染物含量，保护环境和水源的安全。
虹吸式屋面雨水排水系统技术规程嘿，朋友们！今天咱来聊聊虹吸式屋面雨水排水系统这玩意儿。
你说这虹吸式屋面雨水排水系统啊，就好比是房子的超级卫士！它的任务呢，就是把雨水快快地排走，不让房子被水淹咯。
想象一下，要是没有它，那下雨天屋顶不就成了小水塘啦，多吓人呀！
这虹吸式排水系统可神奇了呢！它就像个聪明的小精灵，知道怎么把雨水乖乖地引到该去的地方。
它利用那神奇的虹吸原理，让雨水像坐滑梯一样“唰”地就流走了。
咱在安装这虹吸式屋面雨水排水系统的时候可得注意了哈！管子得接得严丝合缝的，不能有一点儿马虎。
不然到时候雨水到处乱跑，那可就糟糕啦！而且呀，那些个管件啥的也都得挑质量好的，可不能贪小便宜买些不靠谱的。
这就好比你要去打仗，不得给自己选把好武器呀！
还有哦，平时也得好好照顾这个系统。
定期去检查检查，看看有没有啥毛病。
就像咱人还得定期体检呢，这系统也需要呀！要是发现有啥小问题，赶紧解决，可别等问题变大了才着急。
这虹吸式屋面雨水排水系统给咱带来的好处可多了去了。
它排水速度快呀，能让咱的房子少受雨水的侵扰。
而且它还不占太多地方，悄悄地就把工作给干了。
多好呀！
咱再想想，如果没有这虹吸式排水系统，那下雨天咱得多担心呀！屋顶会不会漏水呀，雨水会不会积起来呀。
有了它，咱就可以放心啦，该干嘛干嘛，完全不用担心雨水的问题。
总之呢，虹吸式屋面雨水排水系统可是咱建筑的好帮手，咱可得好好珍惜它、利用它。
让它为咱的房子保驾护航，让咱们的生活更加安心、舒适。
你们说是不是呀？所以呀，可别小瞧了这个小小的排水系统，它的作用可大着呢！
原创不易，请尊重原创，谢谢!。

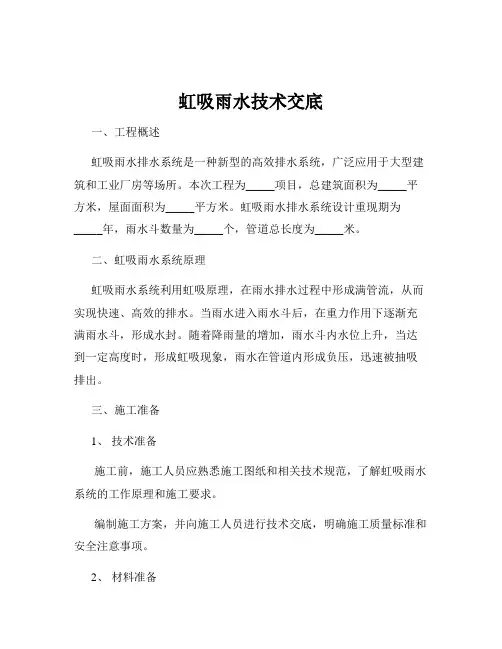

虹吸雨水技术交底一、工程概述虹吸雨水排水系统是一种新型的高效排水系统，广泛应用于大型建筑和工业厂房等场所。
本次工程为_____项目，总建筑面积为_____平方米，屋面面积为_____平方米。
虹吸雨水排水系统设计重现期为_____年，雨水斗数量为_____个，管道总长度为_____米。
二、虹吸雨水系统原理虹吸雨水系统利用虹吸原理，在雨水排水过程中形成满管流，从而实现快速、高效的排水。
当雨水进入雨水斗后，在重力作用下逐渐充满雨水斗，形成水封。
随着降雨量的增加，雨水斗内水位上升，当达到一定高度时，形成虹吸现象，雨水在管道内形成负压，迅速被抽吸排出。
三、施工准备1、技术准备施工前，施工人员应熟悉施工图纸和相关技术规范，了解虹吸雨水系统的工作原理和施工要求。
编制施工方案，并向施工人员进行技术交底，明确施工质量标准和安全注意事项。
2、材料准备虹吸雨水系统所用的管材、管件、雨水斗等材料应符合设计要求和国家相关标准，并有质量合格证明文件。
材料进场后，应进行检验和验收，确保材料的质量和规格符合要求。
3、施工机具准备准备好电焊机、切割机、套丝机、电钻等施工机具，并确保其性能良好，能够正常使用。
4、作业条件准备屋面结构施工完成，具备安装雨水斗的条件。
室内排水管道安装完成，具备与虹吸雨水系统连接的条件。
四、施工工艺流程1、测量放线根据施工图纸，在屋面上放出雨水斗的位置和管道的走向，并做好标记。
2、安装雨水斗在预留洞口处安装雨水斗，确保雨水斗与屋面结构连接牢固，雨水斗周围密封严密，不漏水。
3、安装管道支架根据管道的走向和坡度，安装管道支架，支架间距应符合设计要求和相关规范。
4、安装管道按照设计要求，将管材和管件进行连接，形成管道系统。
管道连接应严密，不漏水。
5、系统灌水试验管道安装完成后，进行系统灌水试验，检查管道系统是否漏水。
6、系统冲洗系统灌水试验合格后，进行系统冲洗，清除管道内的杂物和污垢。
五、施工质量控制要点1、雨水斗安装雨水斗的安装高度应符合设计要求，雨水斗与屋面结构的连接处应密封严密，不漏水。
虹吸式排水系统是利用虹吸的原理来实现排水功能的系统，其主要组成部分有：蓄水池、虹吸泵、动力系统（电机）、管道，虹吸水泵设有取水管，其水管深度略高于蓄水池底，且取水管进口都设有止回阀。
也可利用高低落差虹吸效应来实现节能效果。
利用建筑物屋面的高度使雨水具有势能，从而使满管流动时产生虹吸作用，在雨水连续流经雨水悬吊管转入雨水立管处管道产生最大负压。
屋面雨水在管内负压的抽吸作用下能以较高的流速被排至室外。
虹吸式屋面雨水排水系统由防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管组成。
虹吸式雨水排放系统形成虹吸,分波浪流、脉冲流(脉动流)、活塞流(拉拔流)、泡沫流(乳化流)、满管流等5 个阶段在降雨初期,雨水排水系统悬吊管内的雨水为非满管流，以波浪流和脉冲流为主，系统处于重力流状态。
随着雨量的增大则斗前水深逐步增大，水流逐步过渡到活塞流和泡沫流并间歇性地产生虹吸满管流流态，悬吊管内出现较明显的负压。
虹吸的形成使系统排水能力突然增大，斗前水深又会回落，系统重新回到重力流方式。
这种变换会来回持续一段时间，直到降雨量进一步增大，斗前水深趋向稳定，系统掺气量减少，最终形成稳定的虹吸满管流。
根据规范规定,重力流屋面雨水排水管系的悬吊管应按非满流设计,其充满度不宜大于0.8 ,管内流速不宜小于0.75 m/ s ,且坡度不宜小于0.5 % ,需要较大的悬吊管管径和坡降。
同时为了使在同一根雨水管上的各个雨水斗的雨水能够正常排放,因而限定一根雨水悬吊管的雨水斗的数量不得超过4 个,这也导致了雨水悬吊管和雨水立管数量的增加,同时增加了屋面荷载,也增加了工程的造价。
虹吸式屋面雨水排水系统,提高了排水能力,能迅速排除屋面雨水,减轻屋面荷载，减少屋面积水对建筑物屋顶结构的危害;悬吊管接入雨水斗的数量不受限制,节省了雨水立管;悬吊管不需做坡度,安装方便美观,在机电安装空间内始终只保持一个安装高度，便于机电综合协调;不需要设置检查口或清扫口(因为虹吸式雨水斗的设计可隔截垃圾及大颗粒状物质进入系统以及系统具有自洁功能) ;系统按虹吸式压力流计算可以减小选用管道的管径,工程实践证明可大量减少工程造价。
虹吸雨水排水系统原理
虹吸雨水排水系统是一种利用物理原理实现排水的系统。
它的工作原理基于大气压力和液体密度的差异。
首先要明白的是，大气压力是指从大气中向下施加在物体表面上的压力。
液体密度则是指单位体积液体所具有的质量，通常以千克每立方米（kg/m³）表示。
在自然界中，液体会向下流动，是因为上方的液体受到较大的压力，而下方的液体受到较小的压力。
这个压力差促使液体向下流动，形成重力作用。
虹吸雨水排水系统利用这个压力差来实现排水。
系统通常由一系列管道组成，其中包括了一个出水口和一个进水口。
当系统开始工作时，首先要将进水管道中的水充满，并保持一定的水位高度。
这样，进水管道中的水就会在出水口处形成一个水柱。
接下来，当出水口的水柱高度低于进水管道水位时，虹吸效应就会发生。
这是因为高处的水柱所受到的压力较小，而低处的水柱所受到的压力较大。
根据压力差的原理，低压力的水柱会向高压力的水柱流动。
于是，进水管道中的水开始被吸入出水口，实现了排水。
虹吸雨水排水系统的这种原理使得排水过程更加高效，同时也避免了使用电力或其他能源依赖，节约了能源和成本。
然而，需要注意的是，在安装虹吸雨水排水系统时，要确保管道的坡度合适，以提供足够的压力差来保持系统的正常工作。
同时，管道的密封性也要得到保证，以减少泄漏和损失。
屋面虹吸式雨水排水系统屋面虹吸式雨水排水系统是一种高效、环保的雨水排放方式。
它采用了虹吸原理，通过天然重力和自然压力将雨水从屋顶集中排放到下水管道或集水池里，以达到节约用水和减轻城市排水压力的目的。
这种系统简单、易于安装，适用于多种建筑类型和地理环境，是一种创新的雨水利用技术。
屋面虹吸式雨水排水系统的原理是利用同一级别两点之间液体重力势能的差异来实现液体流动的过程。
在这个系统中，一个细小的虹吸管连接到屋顶上的排水口，当雨水开始流入管道时，由于虹吸原理的作用，水会在管道内形成负压，雨水就会自动流向管道下方的集水池或下水道中，避免了水的浪费和城市下水道的容积压力。
屋面虹吸式雨水排水系统有很多优点。
首先，它能有效地减少雨水排放给城市排水系统带来的压力，从而降低城市洪涝灾害的风险。
其次，由于雨水不会与水处理厂中的臭氧等化学物质混合，所以其污染物含量也较低，对环境的影响更小。
此外，该系统使用过程中，不需要任何电力设备，不需要依赖任何外部能源，通过简单的水力力量即可完成雨水的处理和排放，从而达到节能减排的效果。
对于一个屋面虹吸式雨水排水系统，设备和工艺方面的要求比较简单，一般很容易安装、检修和维护。
在系统的安装过程中需要考虑到建筑的高度、雨水的平均降水量以及屋面排水口的数量等因素，以确保整个系统的稳定和安全。
在实际应用场景中，屋面虹吸式雨水排水系统主要用于生活和商业区的建筑物、环保型厂房、公共设施等建筑物。
采用该技术的建筑物可以在雨季期间，把大量的雨水收集起来并用于灌溉花园或者冲厕所等生活用水，从而能够持续减少城市自来水的使用，实现水资源的节约和再利用。
在使用屋面虹吸式雨水排水系统的过程中，需要注意保持排水口的清洁，防止垃圾和杂物堵塞虹吸管道和下水管道。
此外，在故障和维修方面，需要有专业的技术人员进行处理，以确保系统的正常运行和安全使用。
总的来说，屋面虹吸式雨水排水系统是一种环保、节能的新型排水系统，能够有效减轻城市的雨水排放和治水压力，同时推动城市水资源的节约和再利用，为城市的可持续发展做出贡献。
现场施工
管道切口
对焊焊缝
12雨水斗及其系统密封性雨水斗及其系统满水实验
编制说明：
1、本标准参照《CECS183-2005 虹吸式屋面雨水排水系统技术》编制
2、适用范围：本标准适用于新建、改建和扩建的工业与民用建筑虹吸式屋面雨水排水系统
附表一 方形钢导管尺
寸mm
附表二
HDPE横管固定件最大间
距mm
场施工质量标准—虹吸雨水系统安装
编号：ZLBZ-HXYS-01
一般应垂直管中心；对焊接口打磨平整
焊接后，焊缝处圆形鼓起均匀，厚度一致（约2mm左右）
灌水高度达到每根立管上部雨水斗口，满水试验持续1h后，管道及其连接处无渗水术》编制
用建筑虹吸式屋面雨水排水系统。
虹吸式雨水排水系统【篇一：虹吸排雨水系统设计原理】虹吸排雨水系统设计原理近几年来，屋面虹吸排雨水系统在国内众多大、中、小型建筑应用像雨后春笋般展现，为不少建筑设计师解除了诸多建筑造型的限制，现代建筑的复杂性，以及建筑界与工程界提出的严格要求，常常使得落后于现代先进建筑科技的传统屋面排水方案不具有可行性，如排水量大，重力排水系统影响建筑造型；室内排雨悬吊管放坡影响室内使用空间，排水管与建筑不协调。
同时把屋面排雨水设计带到新的领域。
自从uv排水系统在1968年发明以来，第一个uv系统（1968年发明）提供了屋面排水技术的突破，它在雨水斗周围的水深达到一定高度时，可以避免空气通过雨水斗进入排水管内。
世界各国越来越多对虹吸排雨水系统的研究。
，一些科学家和工程师，如bernouilli， prandtl， darcy， weisbach， colebroke等建立起来的设计理论便可以用来进行精确的满管流排水系统的设计，这项技术对于建筑界的贡献立即表现出来。
一、虹吸系统基本原理介绍原理简介基本上，屋面雨水排放系统可分为重力流系统与满管流或虹吸系统。
重力流系统在重力流系统中，水沿着立管的管壁流下。
一般情况下，管材断面约1/5-1/3为水，剩余为空气。
水平管的流量系数则可能达到1。
因此，重力流系统的流量得视其管子所装置的坡度而定。
虹吸系统在虹吸系统中，所有的管子在指定的降水强度下将达到1的流量系数。
管子内的压力也有别于大气压强。
通过利用建筑物（雨水斗与排放点的高度差距）所产生的压头，管径设计可达到满管流。
因此，概念上，利用较小于传统管径的管道便可更快速地排出相同的水量。
虹吸系统电脑软件利用建筑物所产生的压头 (h1-h2)来平衡管子内的磨擦系数损失以及计算出以最小的管径来排放所设计的水量。
捷流系统电脑软件通过分析水平管与立管的剖面以及管子的长度来平衡系统的压力。
正如以上所提及的，管子里的压力有别于大力气强。
基本上，系统可接受管子里的压力超出于大气压强。
无论如何，管子内的压力若相当于水的蒸发压力，可能会导致气化作用的产生。
为避免气化作用的发生，管子里的压力必需维持在水的蒸发压力以上。
也就是说，如果大力气强被制定为0，管内负压力则需高于－8.0m。
重力流系统与系统的比较重力流雨水系统特点：气液二相流1．雨水斗数量多2．管径大3．立管数量多4．水平集水管需要坡度5．雨水检查井数量多6．大屋面工程，地面需布置排水沟7．影响建筑美观虹吸雨水系统特点：满管流1．雨水斗布置灵活2．管径缩小3．管道走向可以根据需要灵活设置4．水平集水管不要坡度5．雨水斗检查井数量少6．大屋面工程，无需设置室内检查井7．有利于建筑美观二、虹吸雨水排水系统特点介绍虹吸系统在世界上的应用有30多年的历史，虹吸雨水排水系统经过精确的计算能以最小的管径达到最大的流量。
世界上已有超过1亿m2的屋面采用这种排水系统。
? 雨水斗高效、低阻虹吸系统的雨水斗效率高、水阻低，能有效的控制管内的压力，同时具有高度灵活性，在施工调整时能够根据现场实际情况灵活处理。
? 管道节约空间，美观大方在屋面下有限的空间内，虹吸系统以最小的管径和没有坡度的水平横管尽量占有最小的空间，同时我们将利用每个雨水斗的高效率排水，组成最少的管道系统。
? 选用灵活在管材的选用上，虹吸系统可选用不锈钢管、铸铁管、hdpe管、涂塑钢管等多种满足虹吸技术要求的管道。
? 天沟尺寸精确，安全虹吸系统能够准确的计算出在某一暴雨强度下的天沟水深，因而能够保证在天沟不溢水的情况下，有效的减小天沟的尺寸。
三、设计原理在设计的降雨量达到时，真正的虹吸系统中所有管道都呈现为满管流动，管道中的压力分布与传统的排水系统也有许多不同。
由于屋面雨水斗与地面排水井间的全部高度差距得到充分利用，与重力排水系统比较，因而虹吸排水管道与重力排水管道的直径相等时，虹吸管道中的水流量比重力的大得多。
虹吸系统利用建筑高度简称为水头，充分考虑管道中的水力学损失，尽可能地减小管道直径，将屋面的雨水排入雨水井。
并通过调节垂直尾管和水平集水管的结构和长度来实现水力平衡。
管道中的压力与大气压有很大不同。
对于管道内的正压并没有限制，然而，对于负压必须考虑蒸发压力问题即气蚀问题。
因而管道内的压力必须保持在系统所在地区的蒸发压力以上。
1、虹吸雨水斗设计重力排水雨水斗与虹吸系统雨水斗主要的区别在于雨水斗中设置了空气挡板。
空气挡板是叠型的，没有透孔。
屋面结合部件、防水层和树叶罩的设计都遵从常规思想。
雨水斗体、空气挡板与出水口的直径组合是在任何水流情况下获得稳定功能的保证，这种组合从理论上很难进行优化设计，必须通过大量的试验和总结才得出的结论。
2、系统管道设计必须满足当地国家规范并能抵抗正、负压力的管道系统均可用于虹吸系统排水管道。
比如abs、pvc、hdpe、pp、、和都大量成功地用于uv系统。
不同的塑料管具有不同的抵抗负压的能力，材料品质、壁厚和管道直径的区别决定了这种能力。
管道系统一般根据工程实际情况进行选择，需要综合考虑适用性、排水能力、耐用性、刚性、防火性、噪音、绝缘、造价和安装费用等等因素。
3、相关设计要点：? 雨水斗选用采用平底式金属雨水斗，确保雨水斗在长时间日照下的防老化性能及防渗漏性能。
平底式雨水斗保证施工简易安全。
由于天沟既有外天沟也有内天沟，采用专利设计的平底式雨水斗，安装于混凝土屋面上，简便快速，且能有效地防止漏水情况出现。
根据建筑物屋面结构形式，本工程采用的虹吸雨水斗：虹吸雨水斗排量一般为20 l/s至40 l/s，选择雨水斗时，设计排量应按最大排量的70~80%设计。
相对重力流系统而言减少天沟开孔尺寸和数量，也减少了可能的渗漏点，节省工程施工时间；虹吸系统多为串联系统，屋面通过建筑找坡排水至天沟或汇水点，雨水斗同一屋面分区时计算系统以同一标高作依据（施工存在误差，同一屋面同一系统中每个雨水斗的标高必须在50mm以内，否则系统计算无效，系统被破坏），另一方面，系统计算时，还要控制好雨水斗的斗前水深，若不能控制好每个水斗的排水量及斗前水深，则使系统排水不均衡。
只有经过精密计算的考虑，才可保证减少屋面的积水深度，排水效果更好。
部分系统采用不同标高屋面雨水系统高低接入，实现快速、安全排水。
在雨水斗排量充足的前提下，再通过精确计算而保证排水量及虹吸的快速形成。
? 管材选用的管材和接口必须能够同时满足正、负压的需要。
选用管材可分为以下几类：hdpe管：塑料，造价低，内壁光滑，水力条件好，施工简便，采用热熔焊接。
涂塑钢管：钢塑复合管，造价偏高，钢性好，防火性能好，内壁光滑，水力条件好，使用寿命长，采用平板式卡箍或法兰连接。
镀锌钢管：普通钢管，造价高，钢性好，防火性能好，使用寿命长，采用沟槽式卡箍连接。
不锈钢管：高档排水钢管，造价最高，钢性好，防火性能好，使用寿命长，采用亚弧焊或电联焊连接。
4、虹吸式屋面排水系统的水力计算要点：（1）管道的设计流速不小于1 m/s。
（2）排水管的总水头损失应小于或等于雨水斗顶面与临界点的几何高差，宜使压力余量△pr≤100mbar。
（3）虹吸式屋面排水系统的是大负压值在悬吊管与总立管的交叉点。
该点的负压值，应根据不同的管材而有不同的限定值。
对于使用铸铁和钢管的排水系统应小于900mbar；对于塑【篇二：虹吸雨水系统与传统排水系统的对比】虹吸雨水系统与传统排水系统的对比传统重力排水系统：横管需要一定坡度立管较多，影响美观管道和配件使用量大使用寿命较短大范围的地面开挖工作现场施工量大后期装修费用较高虹吸雨水排放系统：横管不需要坡度管径较小，便于建筑处理减少立管和雨水斗数量系统寿命长最小的地面开挖工作，雨水井少施工简单快捷可节省大量装修费用虹吸演示1.降雨初期，雨量一般较小，悬吊管内是一有自由液面的波浪流2.随着降雨量的增加，管内逐渐呈现脉动流，拔拉流3.降雨量再增大，系统出现间歇式虹吸现象,出现满管气泡流和满管汽水混合流,并逐步趋于稳定4.降雨量进一步增大，系统达到设计状态，出现水的单向流状态,稳定且全面的系统虹吸形成虹吸系统的技术参数虹吸系统的技术参数: 雨水斗的技术参数:虹吸排水与同层排水应用分析摘要:对虹吸排水和同层排水进行介绍和分析后,提出利用虹吸排水系统和同层排水系统的方法解决大面积屋面雨水排水和本层排水管检修影响上下层的问题,以提高人们对这两种排水方式的认识,可供设计人员参考借鉴。
1 虹吸排水系统随着时代的前进,建筑业的发展,工业厂房和公共建筑均朝着大面积的方向发展,在建筑屋面的排水系统中,传统的设计和施工是按“重力式”考虑的,因此屋面的坡度、雨水管道的多少及管径的大小是决定雨水排泄畅通的首要条件。
在新型建筑中,屋面面积的增大,必然导致雨水管道增多,管径增大,从而影响建筑的美观和实用。
因此,传统的屋面排水系统已显得越来越不适应了,而大面积屋面排水系统的设计,变成了现代建筑的一个新课题。
为此,认为采用屋面雨水虹吸排水,是解决大面积屋面排水设计的有效途径。
1. 1 虹吸排水系统简介屋面雨水的虹吸排水系统是利用屋顶专用雨水漏斗实现气水分离。
起初由于重力作用使雨水管道内产生真空,当管中的水呈压力流状态时,形成虹吸现象,不断进行排水,最终雨水管内达到满流状态。
在降雨过程中,由于连续不断的虹吸作用,整个系统得以快速排放屋面上的雨水。
虹吸排水系统管道均按有压状态设计,雨水悬吊横管可做到无坡度敷设,当产生虹吸作用时,水流流速很高,有较好的自清作用。
1. 2 虹吸排水系统的特点虹吸排水系统管道均按有压状态设计,雨水悬吊横管可做到无坡度敷设,当产生虹吸作用时,水流流速很高,有较好的自清作用。
水系统采用hdpe 高密度聚乙烯管,此种管材能承受较大的冲击力,且不会因弯曲而破裂、折断,还具有耐腐蚀性、抗紫外线功能。
其抗极端温度范围大,在- 30 ℃～100 ℃,同时管子较轻施工方便,安装效率大大提高。
因此与传统的屋面重力流排水系统相比,虹吸排水系统具有十大优点:1) 比重力系统管径小1/ 2～2/ 3 ;2) 排水管道无需坡度敷设,屋面雨水斗布点灵活;3) 排泄流量大,所需立管少,可减少、减小屋面预留洞口要求;4) 管道走向灵活,可根据设计要求设置;5) 现场施工量小;6) 管道及配件的使用量减少;7) 排水管管径小;8) 节约建筑空间;9) 水流速度快具有自洁管道功能;10) 从设计到施工简单快捷。
在这十大优点中,最为可贵的是建筑物屋面即使是平屋顶无坡度也适用,且现场施工量大大减少。
在某工程实例中,屋面排水采用虹吸排水系统,所需立管仅为8 根,而若采用传统的重力式排水系统则需要设44 根雨水立管。
虽然同一管径相比,hdpe 管比镀锌钢管贵,但随着国内厂家大量的生产,材料价格趋于降低的趋势,虹吸排水系统还是可以节约造价的。
